不知道论坛里有木有果粉，前几天翻出来 N 年以前买 iMac 配的奶头鼠。一股复古的感觉油然而生。  我不打游戏，主要用 Mac，虽说触控板已经很好用了，不过我的 Mac mini 没有触控板啊，那玩意太贵了买不起。  这鼠标应该是设计给有洁癖的人用的，要不然滚球很快就会脏，脏了就会失灵。 我这个用了 N 年终于也开始慢慢失灵。 百度了一下有人说拆开能修好，嘿嘿嘿嘿嘿。。。。。。。。。。
那就拆了它！
死前留个遗照~
别以为这鼠标看上去只有一个键和一个球。但其实它能实现左右键/中键（靠压力感应），掐旁边两个半圆又是一个键。
恩，掐左边和掐右边是一码事。。。
开拆！！！！
这个鼠标没有什么螺丝，先从「掐掐键」的缝隙里把底部的圈圈弄掉。
貌似不是卡扣形式，是黏死的，拆了就装不回去的节奏。。。
搞定，圈圈被我弄断了，不过反正也装不回去了，无所谓了=。=
前端内部有两个卡扣，撬开就好。
这是内部，后面还有两个卡扣，但是结构和前面的不一样，单手拍照免不了手抖和对不上焦，大家勉强看吧。
拆开了，这是底板。
这是上盖，里面有很多排线，绿色的是左右中键感应，黄色的是滚球的排线。
PCB来个近照，微动只有一个，它一个负责左右中键，欧姆龙牌微动啊！手感还行。
那个金属片貌似就是负责感压力的，我也不懂咋个弄法。
那边的圆柱体是什么蜂鸣器？？？？莫非这玩意还能闹铃？我也不知道干嘛用的。
中间的矩形是「掐掐键」的开关，没有段落，键程几乎不存在，就像捏皮球的手感，不咋舒服。
D2FC-7，不熟悉这个微动，反正坏了再换。
芯片型号，A2051 B06350，恩，看不懂。。。
单手拍，实在点不到该对焦的地方。。。
把上盖的螺丝拧下来以后得到滚球模块。看上去就很脏。
掀起你滴盖头来~浪我看看你滴粘~

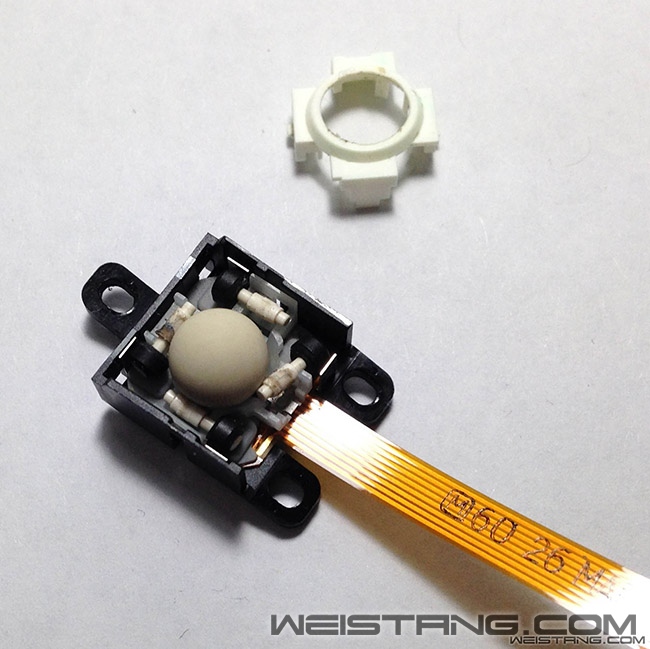

从排线那端轻轻一撬就能把盖子撬开，露出球的本体。
全部弄出来要小心，我一开始手笨，球掉到柜子下面，花了我半小时才弄出来。
这四个像钉子一样的小棒子就是滚球的转轴，它们不是卡在黑色框里面的。
而是很巧妙的利用磁铁的磁性排列在上面（黑色的帽子就是磁铁）
来个近照，上面那个就沾了不少灰，下面的是弄干净了的。
基本上做到这里再原路返回就能把鼠标装好，只不过底部那个圈圈实在是跪了。
纪念一下，这个角度和赛锐还真有点像~
新人第一次发帖子，求大侠们轻喷~~~~~~

|
