乔思伯 U4 ATX机箱小测

水野哲

前言：
去年双11才装了台台式机，用的是乔思伯的umx3，非常喜欢。没想到，后来闲鱼随便挂挂就出掉了，主板裸奔了1个月后终于迎来了双11。之前有关注过乔思伯的rm3，vr2，u4，最终犹豫了半天还是选择了u4，网上关于u4的详细装机并不多，希望我的分享对大家有所帮助。

纪念下，离我远去的umx3，这个机箱还是很不错，支持31cm显卡，只是用了31cm显卡，对电源位的限制很大。出掉的原因，是31cm传家宝出不掉，导致我的 17cm xtr550只能吃灰。不选vr2是有点担心vr上顶盖间距有点短，容易卡视频线，rm3择是第一备选。选u4,最主要的原因是性价比，另外还支持atx主板。

先上个平台配置：
cpu ：i5 4690k oc 4.1 ring 39 1.128v?
主板：msi b85m-e45 ?（电压最多+到1.2v）
显卡：gtx970 g1 传家宝
内存：芝奇8g * 2
硬盘：ocz v180 +　希捷 2t
散热：利民hr02 （无风扇）
机箱：乔思伯 U4 机箱风扇：后ty140（硬塞） 前ty14013R（薄扇） 下机箱原装散
u4机箱散热小结：i5散热无压力，原装风扇噪音太大（满速），散热潜力巨大，很期待i7的测试贴。

机箱介绍：

纸盒外包装，从快递手上接过来，心已经凉了一半，跟以前的umx3比起来还是感觉轻了不少。

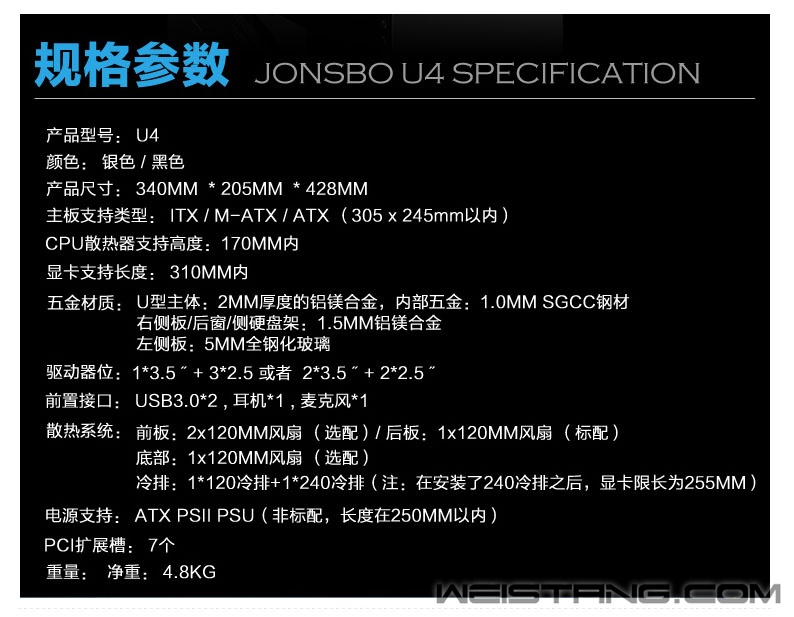

参数很美好，可以看出来乔思伯入门级的机箱定位，材质厚度还是比rm，umx，vr系列薄不少。只是不知道1.0,1.5mm的铝镁合金跟0.8mm的钢材质比起来，孰强孰弱？

除了一个大机箱，配件还有个零件包+说明书。机箱带的4个理线贴很有用，想要在没背板的机箱里走线整齐只能靠它了。

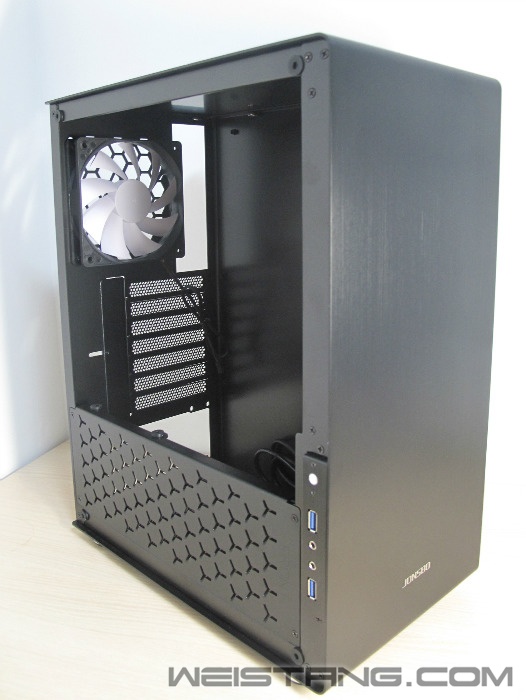

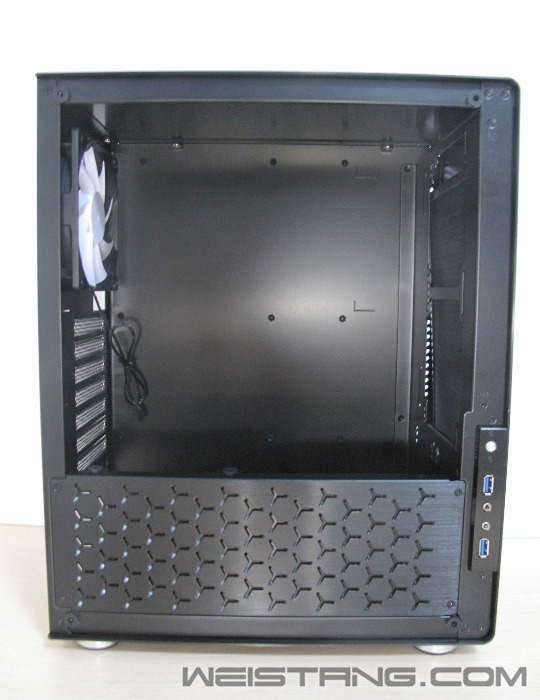

机箱打开第一个感觉，还是有点大，可能以前matx机箱看多了。方方正正的，cpu支持17cm高的散热，可见宽度还是有点宽的，如果能缩到16cm就完美了，因为正好完美兼容我的hr02散热。

U系列的侧面开机键，音频接口和2个usb3.0。小电源开机键，手感一般。usb接口实在有点少，平时用最好主板usb口接个hub扩展下。侧挡板的透气孔有点像303，但这里其实就是为了遮丑和美观外加挂块HHD。

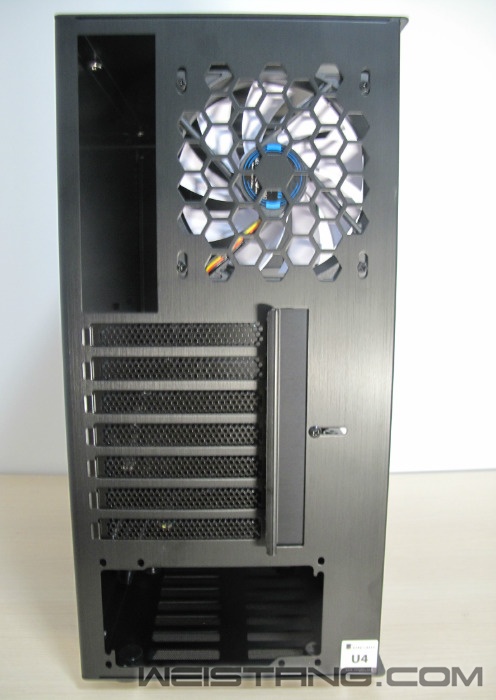

背面右下只有个小贴纸的u4。找不到金属的U4铭牌，后置的12cm风扇，也没有防尘网，为成本让路。这里要怎么讲呢：之前umx3，很多网友发现拿掉后置风扇防尘网能大幅度提升机箱散热效率，然后乔思伯就索性省了？就我个人而言，后出风没有防尘网，还算可以接受。风扇固定可以上下微调，也算比较人性。

U4后侧板有前进风口，做工还算不错，摸上去并没有扎手。大家都说乔思伯扎手，貌似定位比较低的系列确实挺让人担忧，这次一起入了个c2，摸上去明显毛毛糙糙的感觉。但入手过的rm1，umx3，和u4的做工，并不用担心扎手和划伤。

正面空空荡荡，大家自己diy贴贴纸吧。

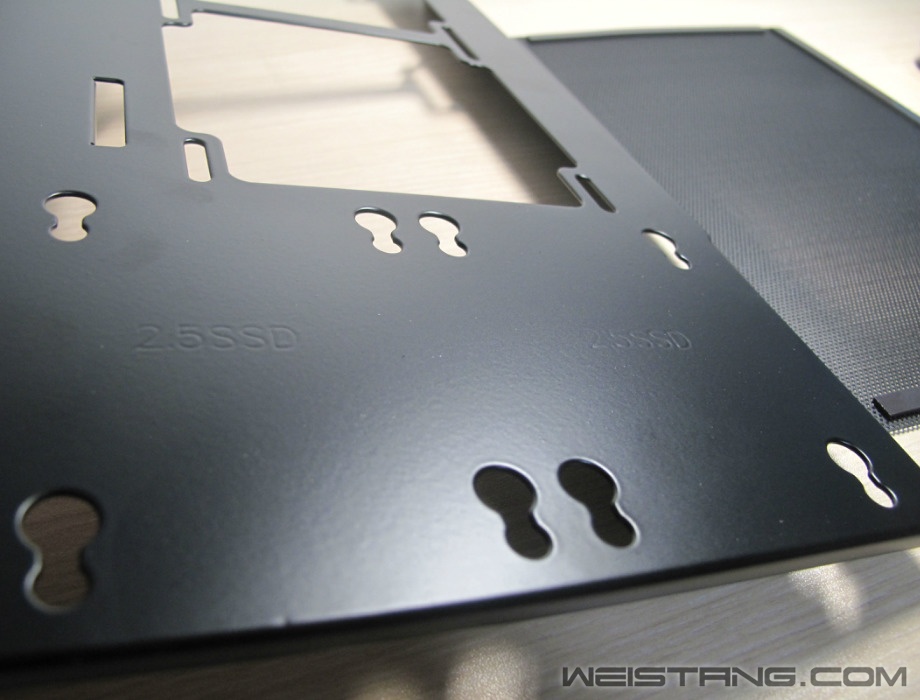

机箱底部一整块防尘网，靠四个脚垫固定，感觉有点逗，估计是不想让人拆了，清理还是拿毛刷刷刷就好了吧。底部那么多孔，会让人很纠结灰尘还是会乱入。不同的孔对应1个12cm风扇，1个ssd安装位和1个hhd安装位。

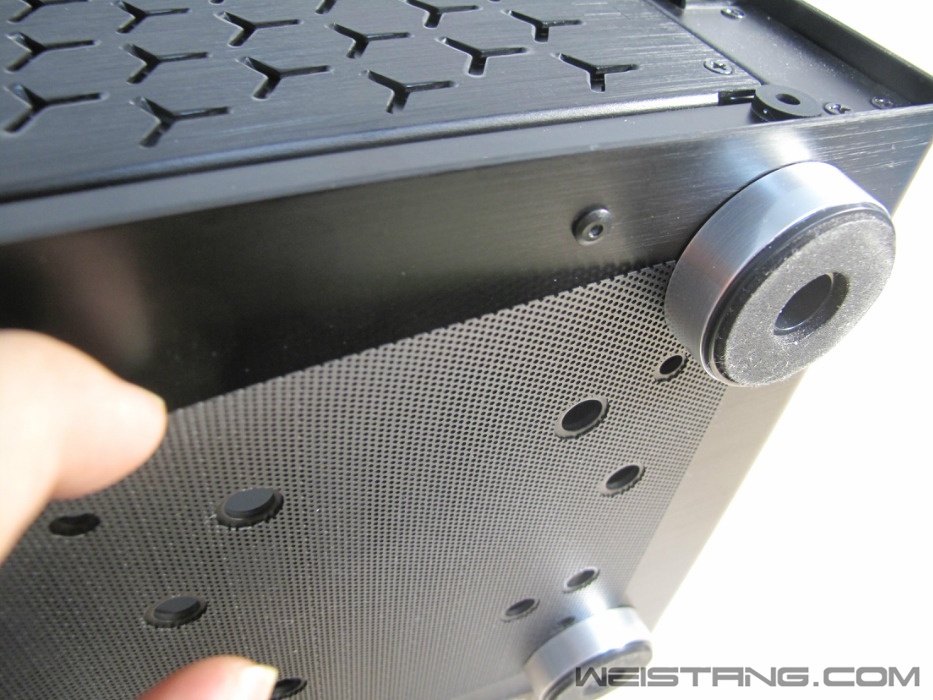

轻轻一拨，防尘网非常非常的薄。这张图可以看出，网的孔口比底板大，所以就算要拆也不需要拆安装好的硬盘或风扇，但还是要拆脚垫 = =!

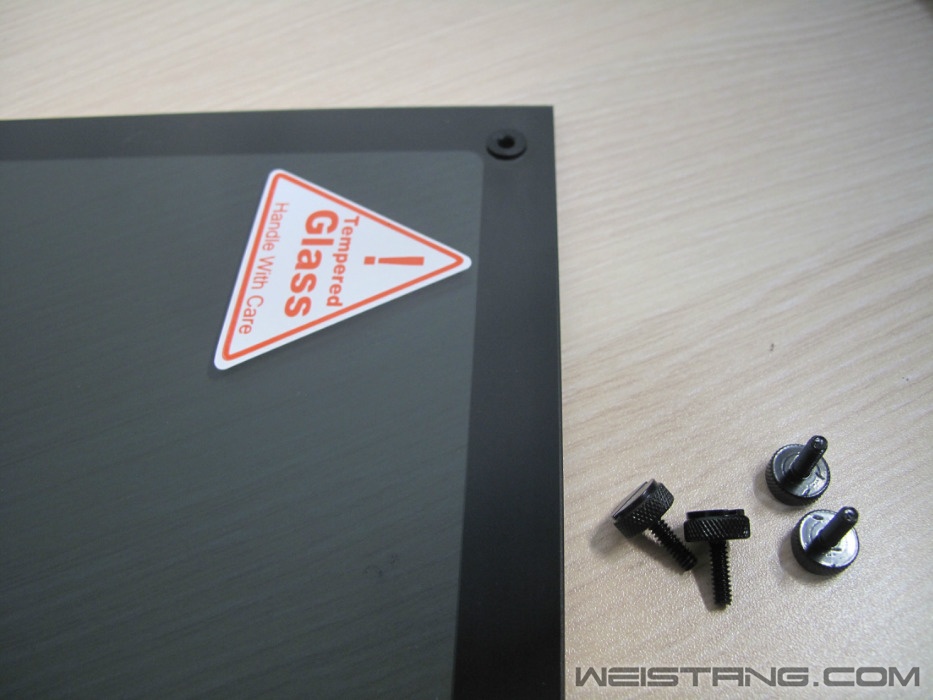

玻璃侧盖，我感觉一直是乔思伯最为良心的了。4颗手拧螺丝，4个胶环减震，很有质感。这次的玻璃侧盖依然是深色玻璃，并不像亚克力那样一览无遗，此外u4的玻璃外有一圈黑色不透光的处理，给人更加高档的感觉。尤其顶盖内侧藏跟灯条，配合黑色玻璃边，完全不用担心漏光刺眼。

玻璃一侧有做磨砂，倒角和打磨，方便开启，也不用担心扎手，给人感觉非常用心。

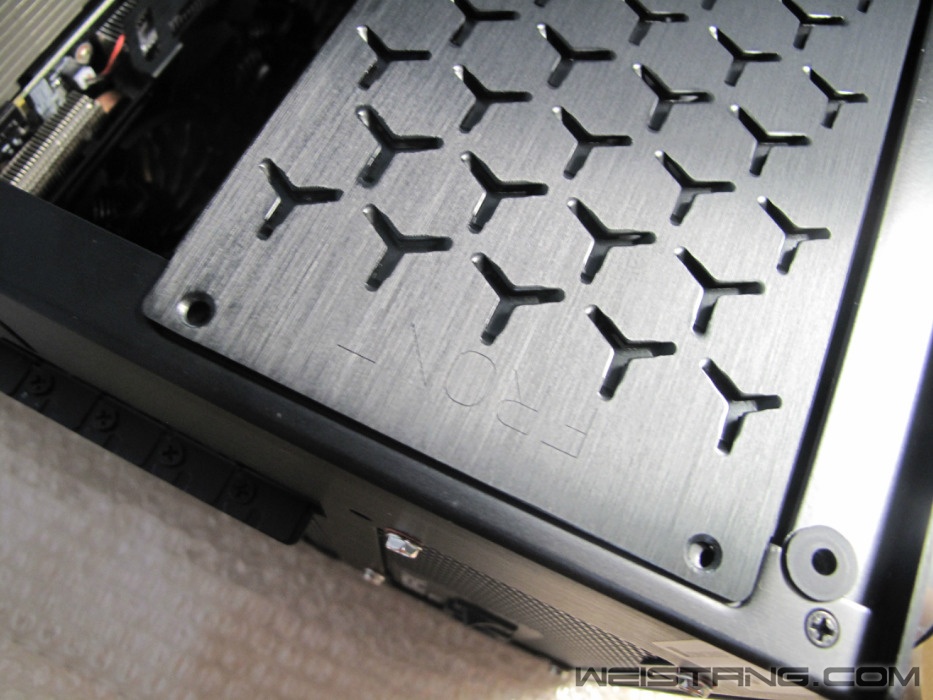

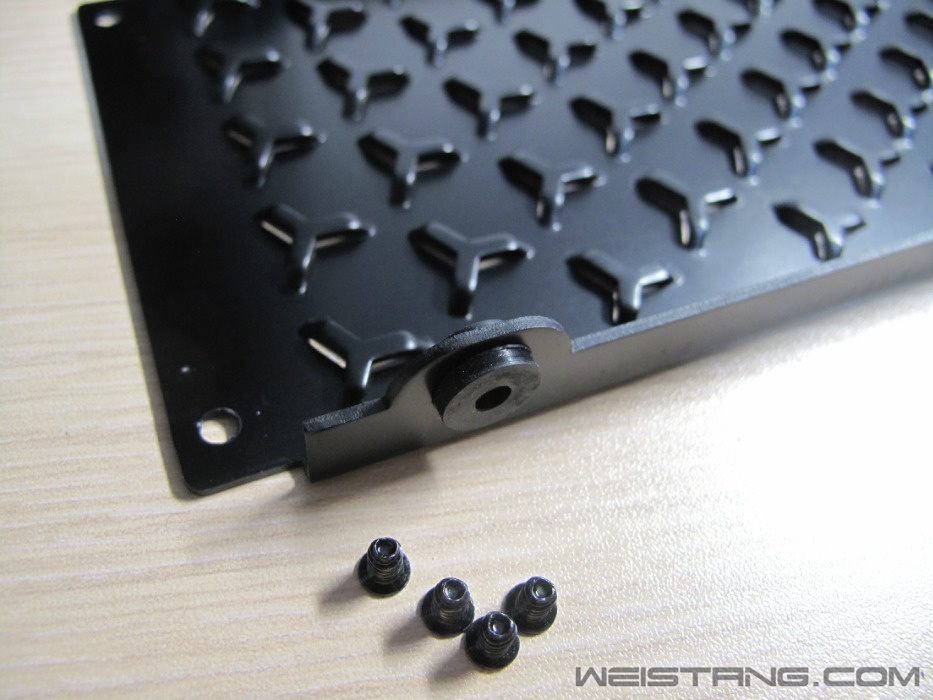

侧挂硬盘的侧板，有4个胶圈固定HHD硬盘，同时用来挡住电源和下方杂乱堆积的电源线。感觉空间利用很好，但实际安装并没有想象中那么方便，令人感到蛋蛋的忧伤。

很多人纠结不想把hhd挂电源边上，那能转180度挂另一边么？答案是：不能。孔位竟然对不上，不知道设计初衷在于哪里，硬要硬盘只能一个方向放。

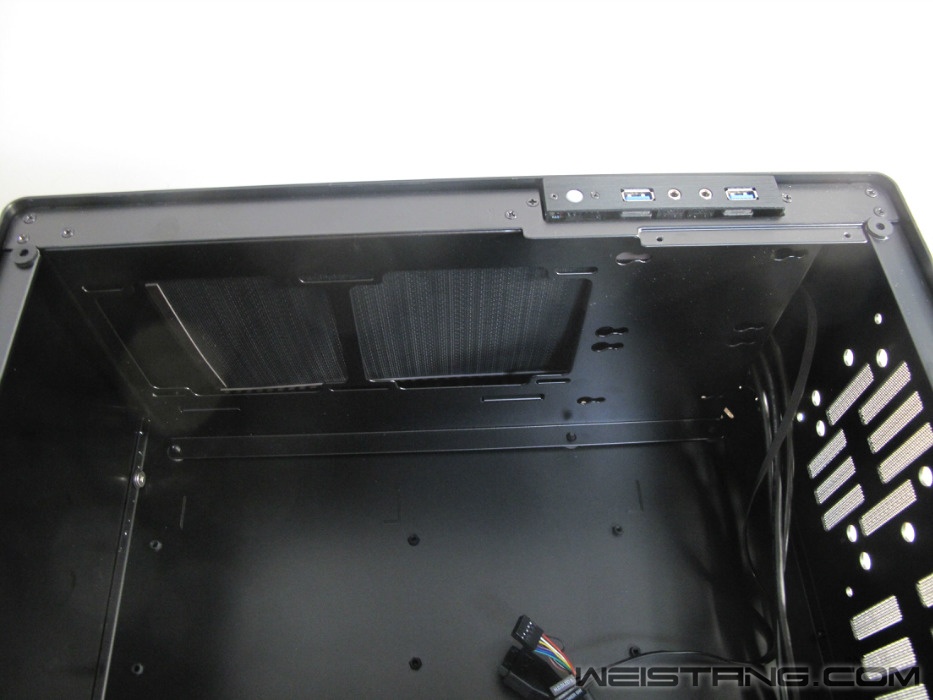

前进风的设置有点像umx3的电源位，风扇安装架靠主板3个小柱与机箱开关那侧的2颗螺丝固定住。安装风扇非常麻烦，先要拆风扇架。

风扇架支持2个120风扇，这里也是这个机箱给240水冷安装的位置。这个机箱想上240水冷，基本就只能前置240冷排，把经过冷排的热风吸入机箱。前置风扇有带防尘网，四周有磁条，磁性堪忧，防尘网贴着风扇架竟然吸不住，必须磁条贴着风扇架才能吸住。真不如配4小吸铁铁石来的实用。风扇固定也留有余地上下移动，手上没有很好的12cm风扇，就上了个14cm，12cm孔位的风扇。

风扇架下方可以挂2块ssd，这里安装ssd在实际操作中，如果机箱底部还装风扇，那这个位置的安装会非常非常蛋疼，详细后面讲。
安装体验：

这次换机箱的最大受益者，终于可以不用再吃灰，初出茅庐。扁平电源线非常适合U4这个机箱，因为不能走背线，cpu 4/6/8 pin线至少是走主板后面。

有背板的散热器要先在主板安装好背板和底座，散热器要不要先装好，完全取决于散热是否妨碍后续安装，可根据散热尺寸灵活安排。

配件还是很丰富的，右上的铜柱是别的机箱的，可以看出U4机箱的铜柱比其他的高不少，实测9mm，方便cpu供电线藏主板下面。

刚说完配件丰富，就发现了不足。机箱铜柱位置主要依照atx主板，我的matx的b85主板，有6个孔位，这里对应的只有5个铜柱位。在这U4的配件里没有发现用于代替铜柱支撑主板的塑料小柱子，这个还是可以有的。

因为偷懒，我没取下散热器，所以装安装主板前一定要先放主板挡板，先上后风扇。手头没有太好的12cm风扇，就上了散热的利民ty140,12cm孔距的14cm风扇，将将放下，主板挡板被稍微顶到一点有点鼓起来。安装主板前还要先插好cpu供电线，并从主板背部走线到机箱下方。

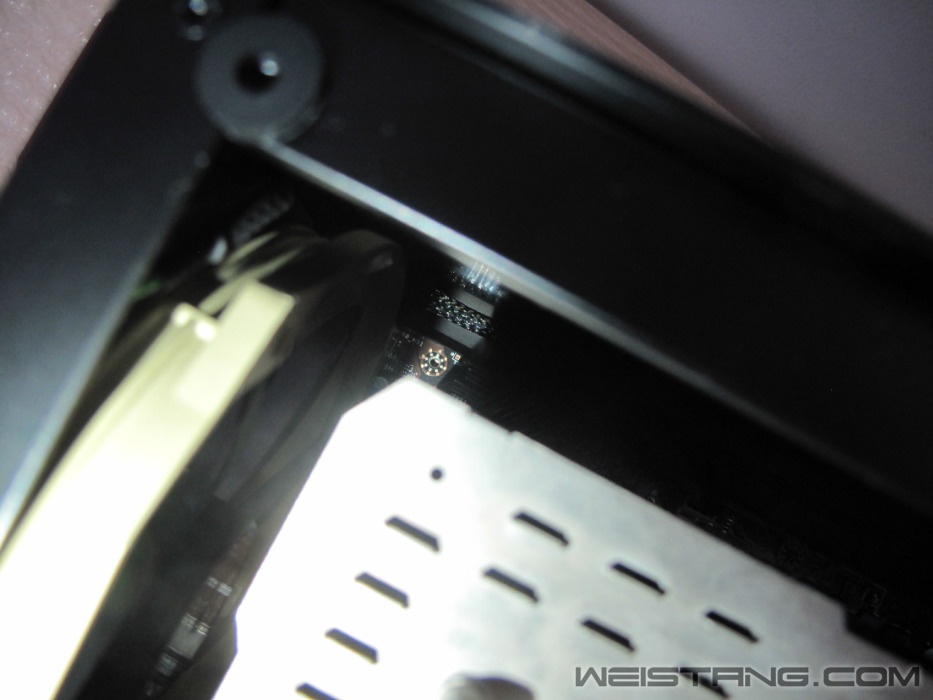

上主板螺丝的时候，图上这一颗令人尴尬了。犹豫散热器的大尺寸外加风扇也有点后，一般螺丝刀很难搞定。要么下了散热器上好螺丝再安装；要么找个不一般的螺丝刀。

还好手头工具足，非常好用的利民螺丝刀这次也吃了鳖。加长版的黄色小破螺丝刀立下奇功，别看加了一节有点软，但就是长。

装上显卡，电源就要好好想想如何走线。

挂在电源边上的HHD，缓震做的很好，但硬盘供电和sata传输线的安装非常让我恼火。首先硬盘线的接口紧贴着挂板，其次讯景这个电源所有sata线的最外侧90度sata口都与我这个方法安装的硬盘是相反的。当时，我整个人都不好了（都忘记了拍照），将就点就上个定制线吧，不将就的我就大力了。

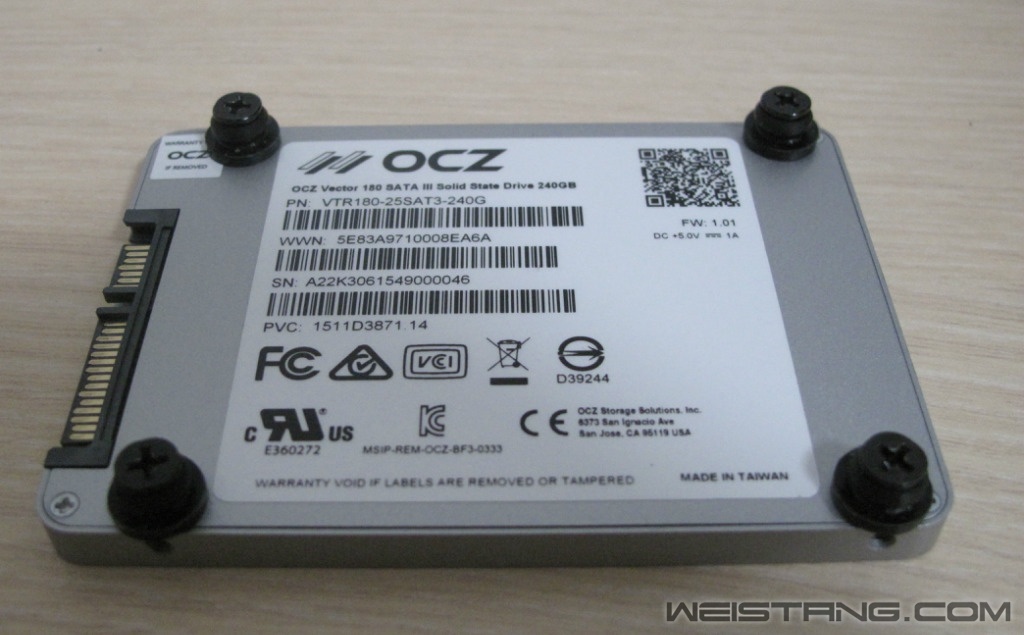

理论上ssd这样安装好胶垫，然后插入ssd大孔位滑入下方小孔卡住。实际是根本滑不进小孔位，不知道是模具精度的问题，还是设计尺寸不准的问题。实际操作中，我把胶垫反装，卡进SSD大孔位中，挂着就行了，反正这样也掉不出来，稍微用力还能拔出来。

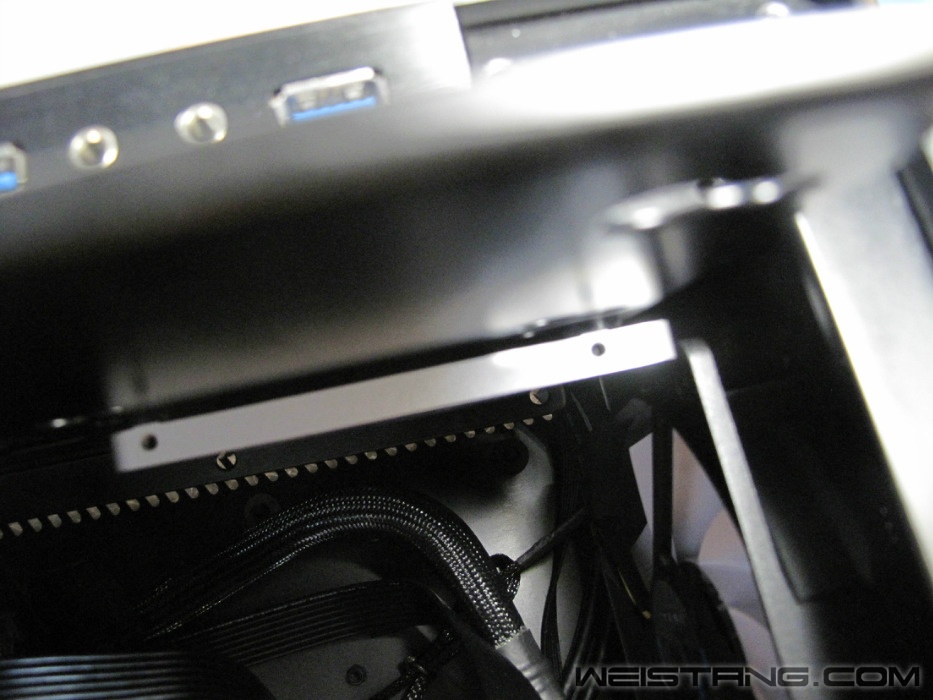

这里我先上了底部12cm风扇，怕线太多最后不好安装，然后我就傻眼了，ssd线接口朝下会离风扇太近，如果ssd线接口超上，走线不好看。还是应该先装好ssd的数据电源线，再上风扇。

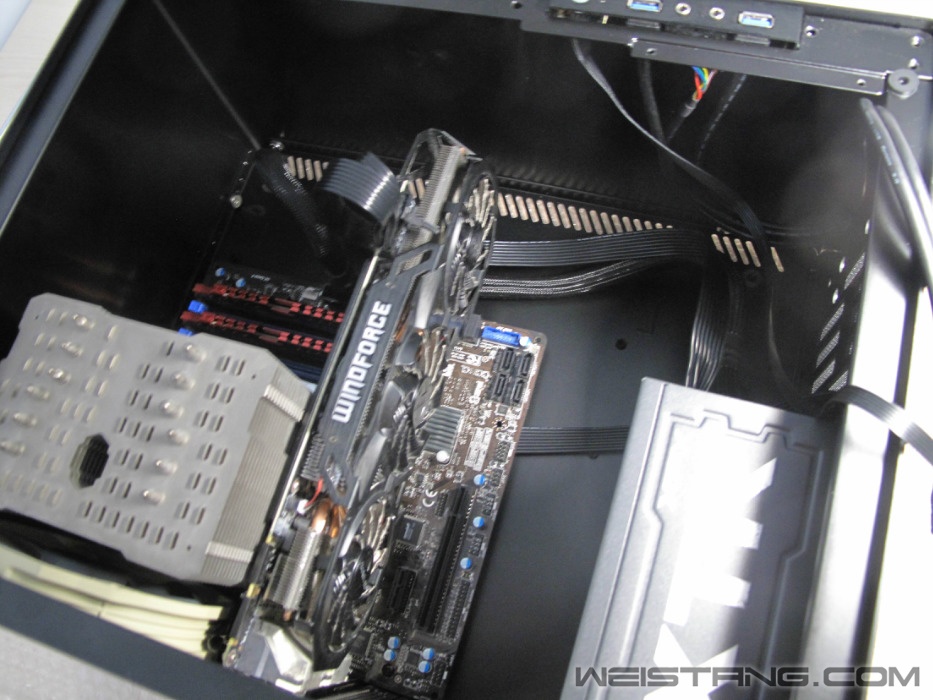

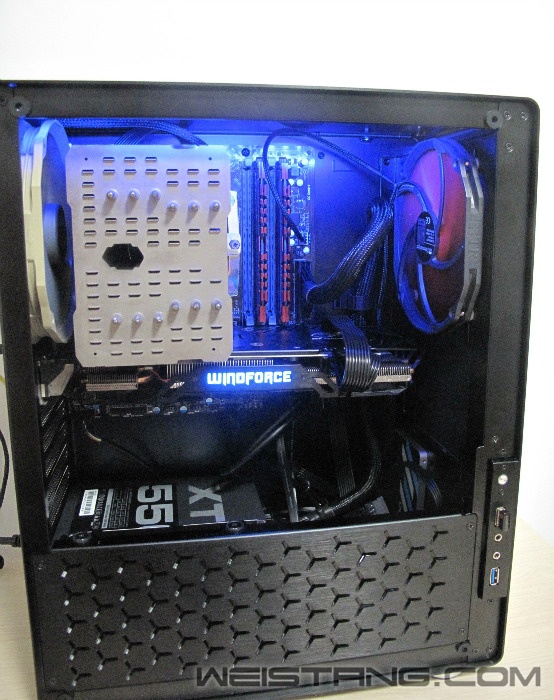

最终装机图，因为显卡太长，没办法前置双风扇，两个12cm孔位的14cm风扇，散热距离后排风很近，利用机箱风道应该就够了，后来实则散热毫无压力。风扇的3pin接口线没走好，还可以微调下。主板24pin线实在太硬，就算有卡扣也有点难弯，就先这样将就一下。显卡的电源线也有点暴露，这就是没有背线的尴尬，电源线要想理好得非常用心，得舍得用扎带，用卡扣固定。24pin线，和显卡线是必然乱入的，处女座的估计怎么看都不舒服吧？

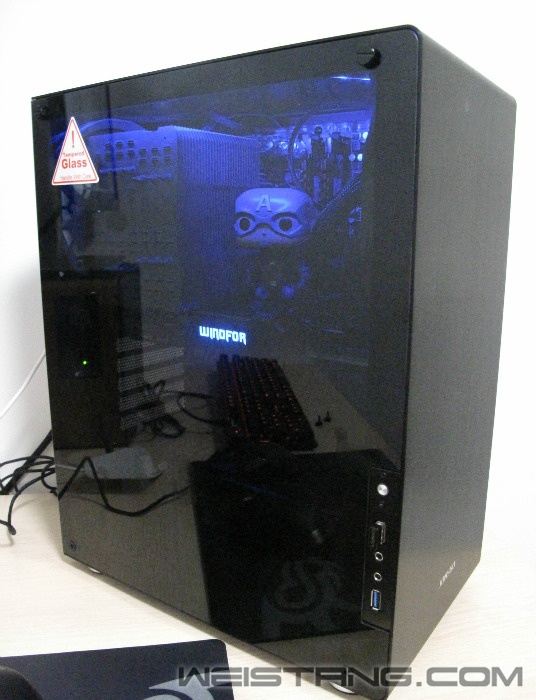

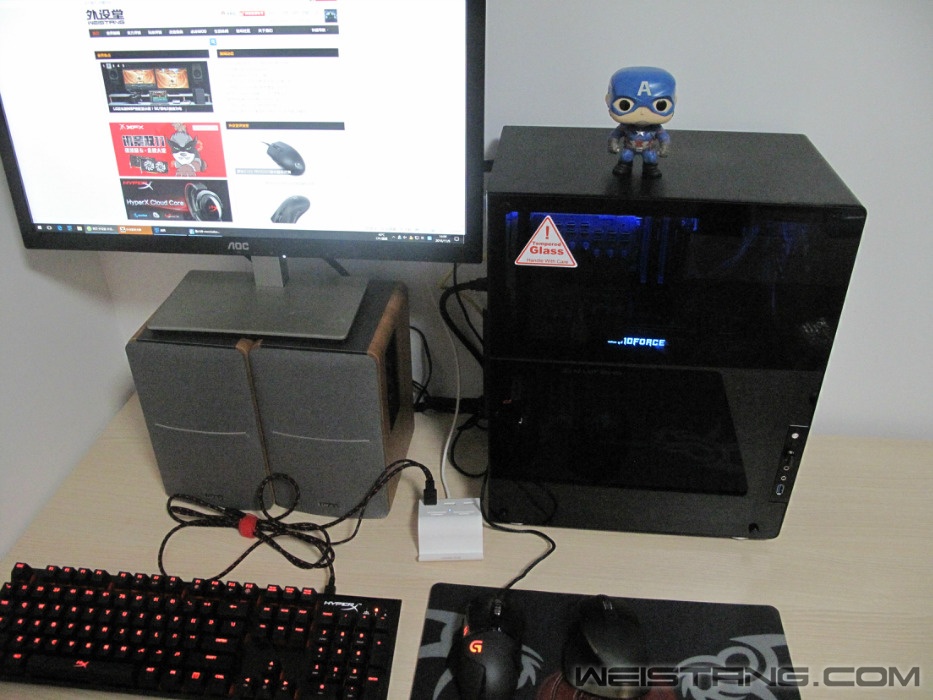

装上深色玻璃，没有严重的光污染，底部凌乱的走线完全看不到了。因为最早装机侧透，就想看看里面的硬件，没想光污染，没想到乔思伯的玻璃板一盖啥也看不到，只好上条灯带，灯光效果也就靠一条灯条和显卡遥相呼应，影影约约的映照出机箱内的元件。

使用体验：

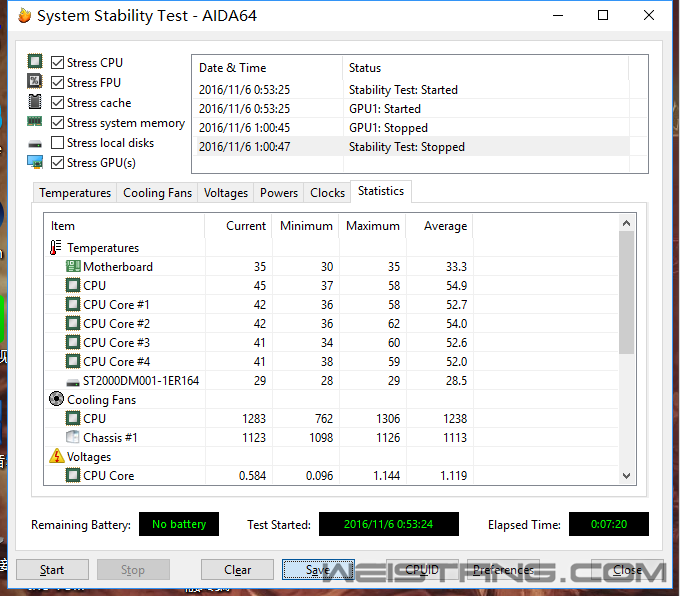

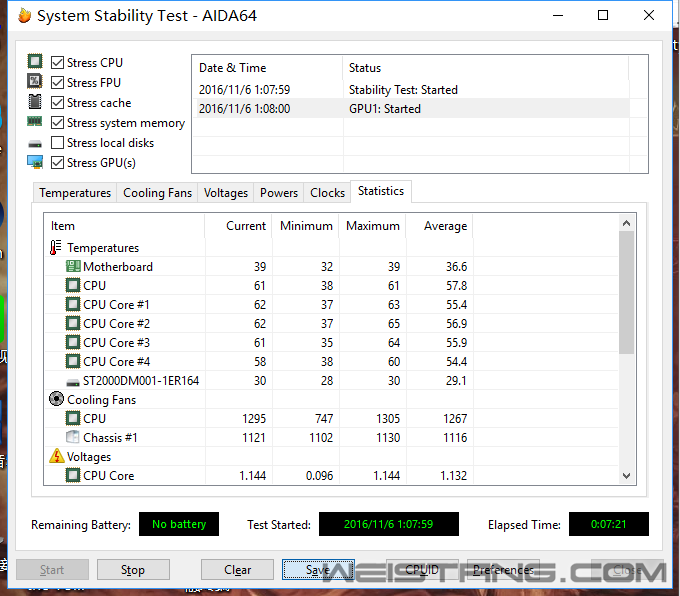

散热，底部风扇全开：底部乔思伯原装机箱风扇满载运行，AIDA64稳定性测试（更贴近于日常实际使用），cpu最高不到60度左右，还是可以的。

散热，底部风扇不开：同样的测试可以看出没有底部风扇，温度比上图高3-5度。底部风扇没有风扇调速器，靠电源供电，满转速实在是吵得不行，就我的机器而言，底部可以不用装风扇，用来装hhd是个更好的选择。
后来又跑了下p95，不用底部风扇，blend test最高也就70左右，散热性能我觉得非常好，很有潜力，因为我散热还没上风扇。（之前测得仓促，后来又跑了1h，avx指令集温度最高飙到75度，其余一般也就60+的温度，当然风扇温控跑满转，前置ty14013R薄扇1500转速，后出风口ty140也有1300转速，散热性能很有潜力，不知道上i7会如何。）

硬盘高温，共振？我并没有发现硬盘在电源边上会温度高，很多人都会想当然。至于共振，这个很悬学，原理很简单，学过物理的大家都懂。硬盘孔的4个缓震垫感觉还是很实在的，我在安装hhd侧板跟机箱时，中间加了4个小垫片，没有发现有共振的现象。



总结：
（-）外观太方方正正，机箱材质还是有点薄（与乔思伯umx，rm，vr系列比有点薄，不知道跟其他0.8mm钢质的，谁更好）。（可以理解，定位入门级的成本控制。如果追求高质感，得上更高价位的）
（-）硬盘位接线的安装充满挑战。（如果挂硬盘的侧板的安装孔像风扇孔一样可以有一定的调节余地，hhd可以正装也可以反装，接线就能更加灵活）
（-）机箱支持前置2风扇+底部1风扇，如果机箱配置风扇集线器，像umx3可以high-low的调节就更完美。
（-）前置的风扇安装架拆卸很麻烦。（装好机后再也不想换风扇了）
（-）不能走背线，裸露的24pin，显卡电源线会让有些人抓狂。

（+）造型普通，但是铝镁合金材质+玻璃侧透还是带有高档的元素。
（+）尺寸比较小巧的ATX机箱，兼容性很强。（cpu散热限高170cm，支持240cm水冷，有条件支持31cm长显卡，电源独立风道）
（+）机箱风道更为合理，散热能力应该比umx3和rm3强。
（+）太具有性价比了。（双11,319rmb还可以用券，还要什么自行车）


----------------------------------  更新分割线 ---------------------------------------------
因为底部风扇满转实在太吵，散热完全够用，又入手了显卡支架，所以决定把底部风扇移除，顺便再把电源线尽力理理。

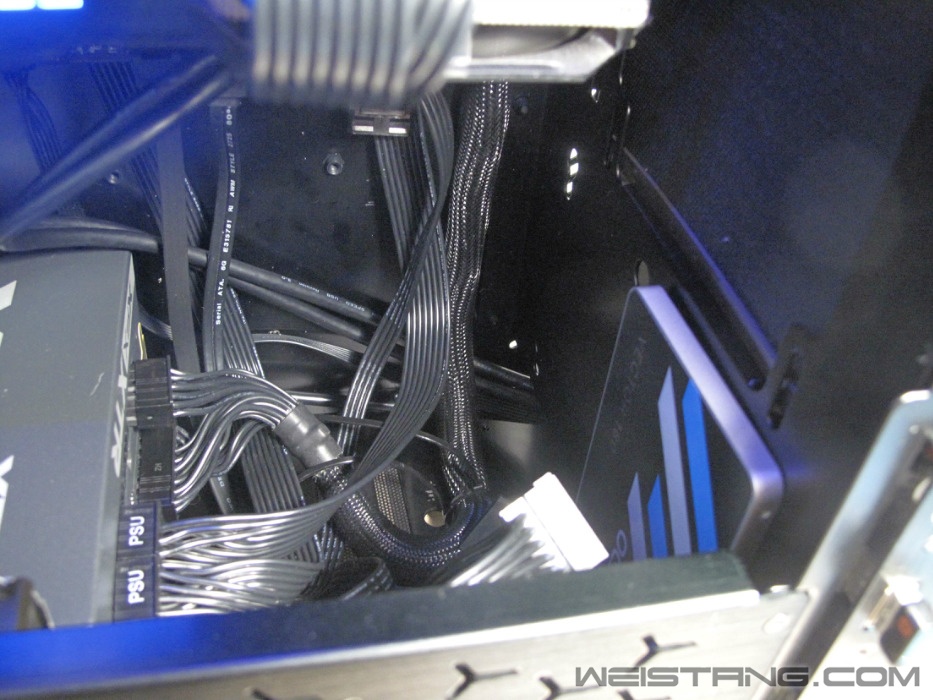

没有底部风扇，空间还是很富裕，ssd的线也很好接。24pin线用扎带绑在机箱底部固定，尽量让显卡上方的电源线尽可能的短。

比之前效果好很多，卡扣里同时固定风扇4pin线和灯带的电源线。

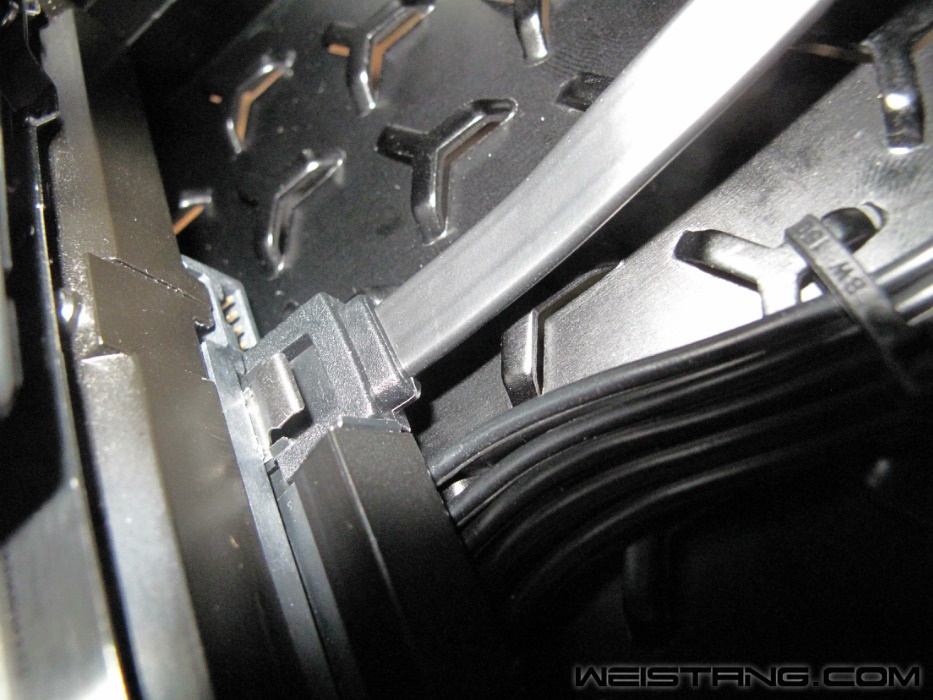

这是最让我郁闷的hhd硬盘线。电源供电sata头都有点裂了，赶紧用扎带跟侧板绑牢，以免电源线滑落。
