实体店给我的新曼巴鼠标，这次的任务是给鼠标换线，鼠标原有的线据说被老鼠给咬断了。为啥家里会有老鼠呢？？真是不可思议。

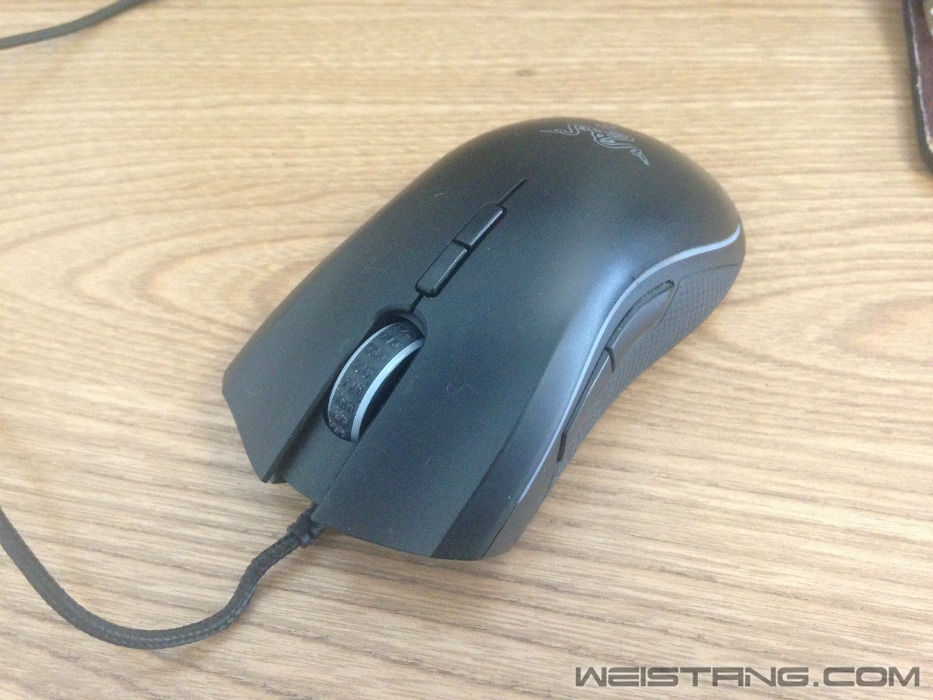

惯例来个全貌的特写，换线过程比较匆忙所以这里只拿手机拍照，效果很一般。
背面特写。

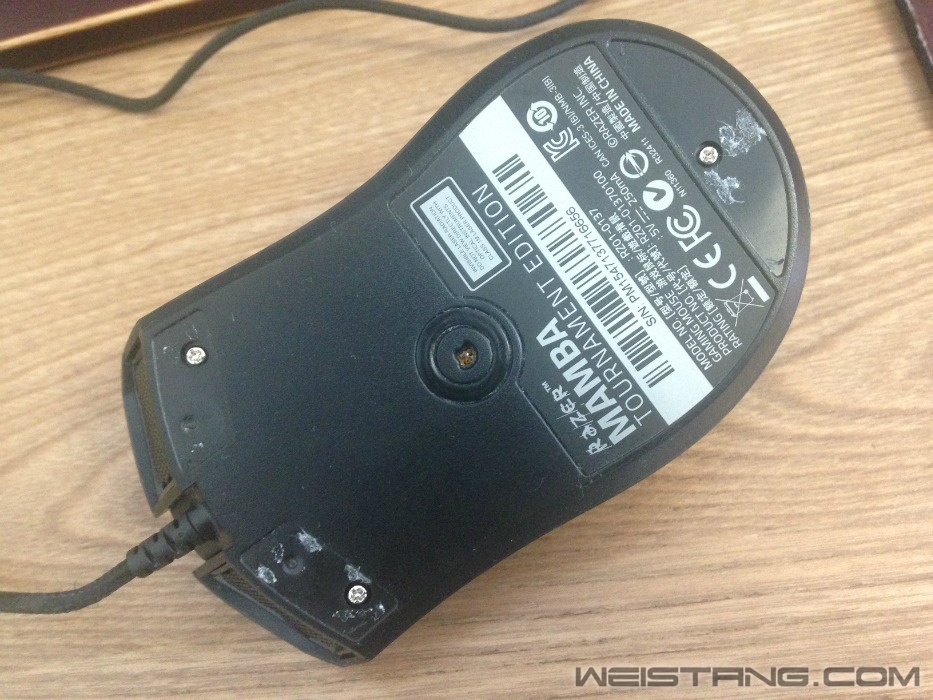

鼠标比较好拆，撕掉脚贴，下面三颗螺丝拧下来就行。

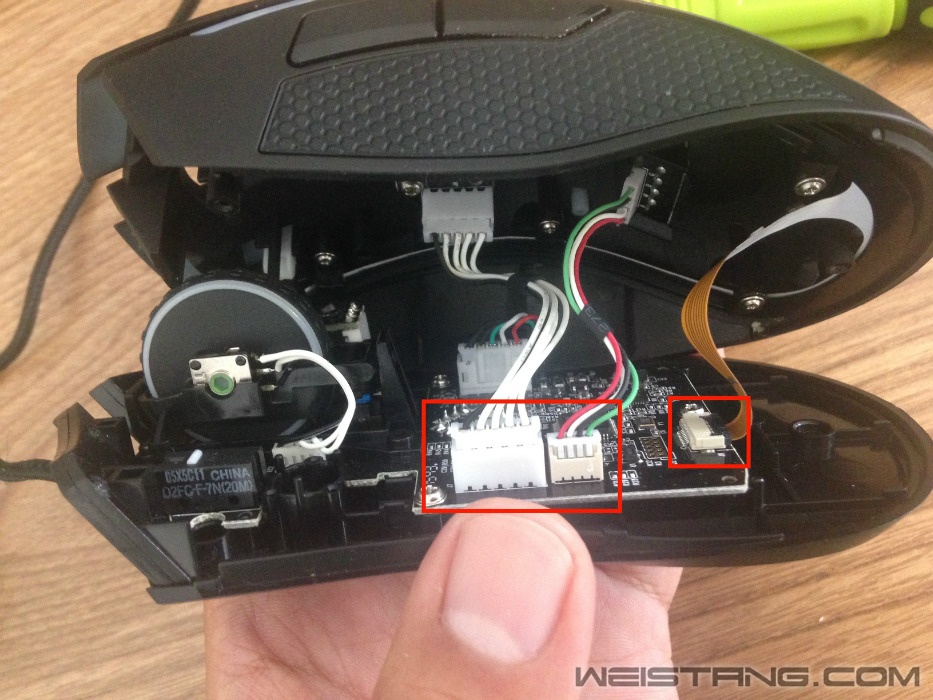

打开上盖的时候注意一下这里的三根排线。

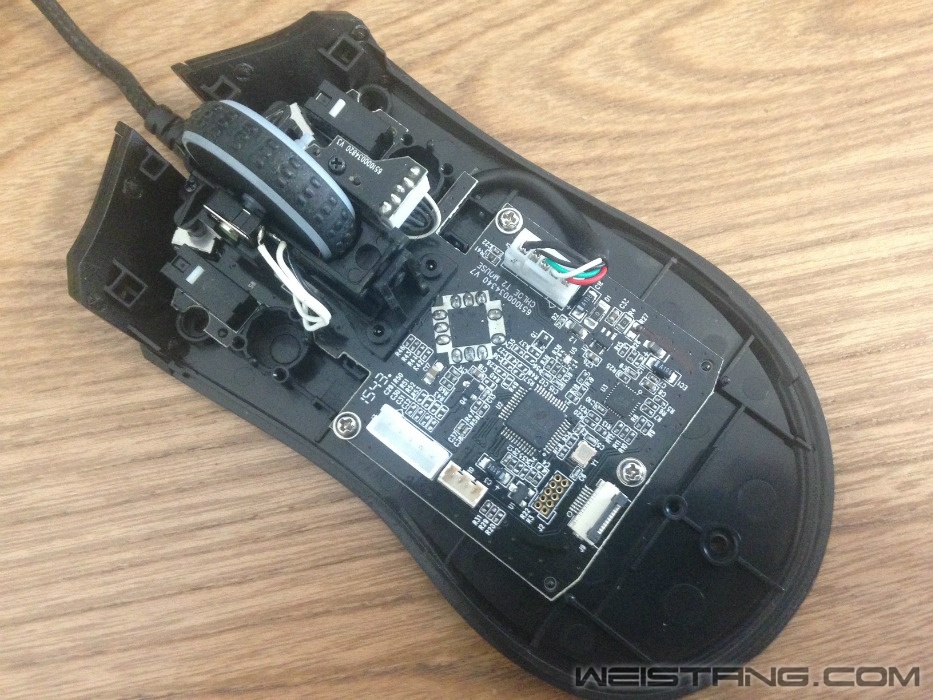

拆掉上壳来给鼠标内部一个特写，感觉设计构造还是比较简单，但是滚轮部分采用了模块化的设计方式。

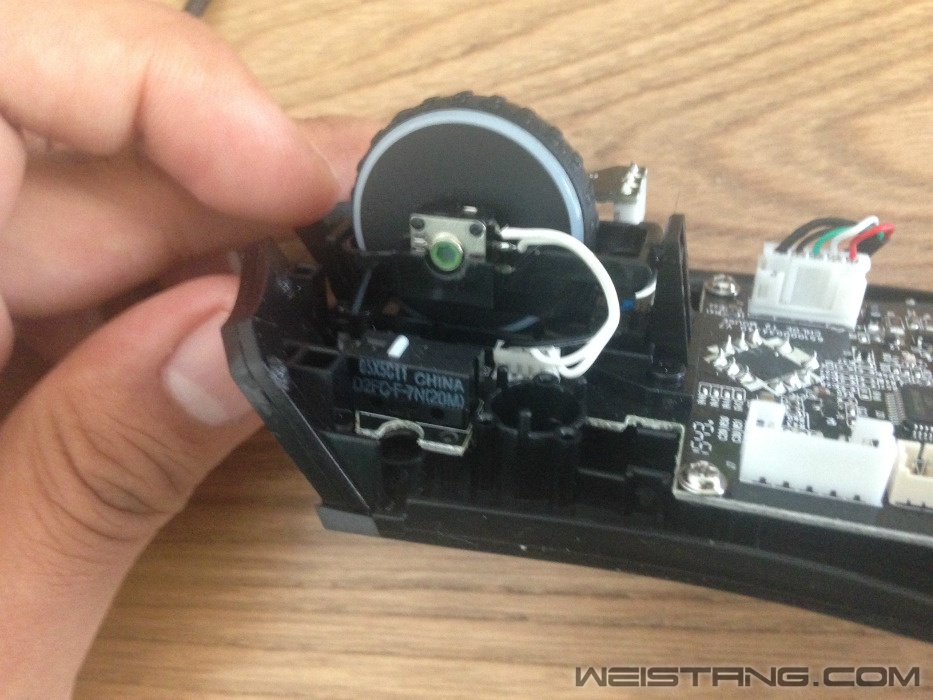

7N（20M）的微动，现在在微动方面只有罗技和雷蛇还是比较中规中矩，赛睿已经开始玩花活了。

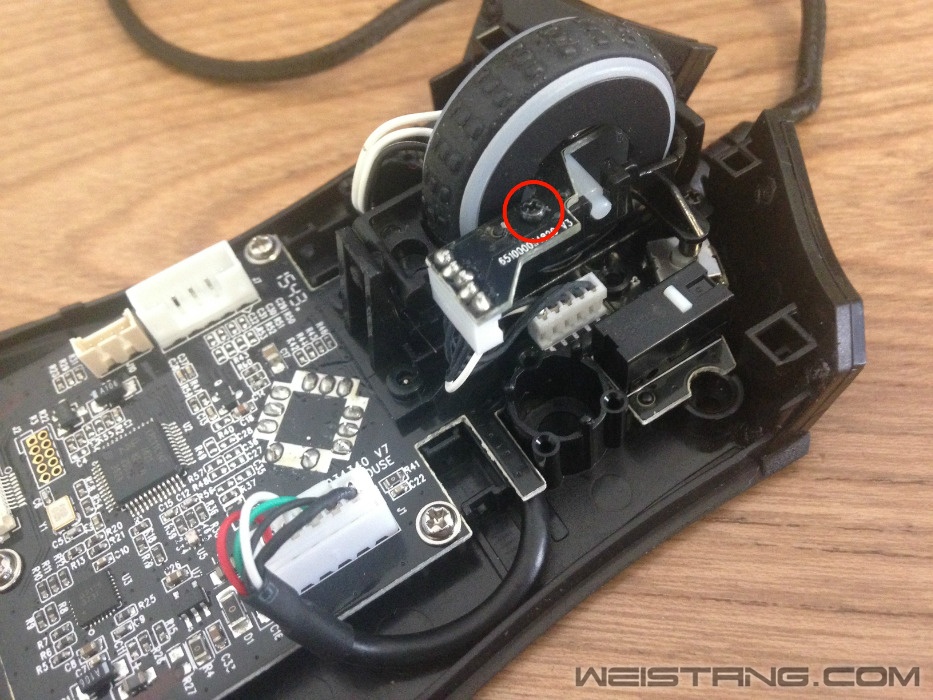

首先拆掉固定鼠标滚轮灯的一个螺丝。
然后拆掉滚轮模块前端的两颗螺丝。这里滚轮模块就能取下来了。

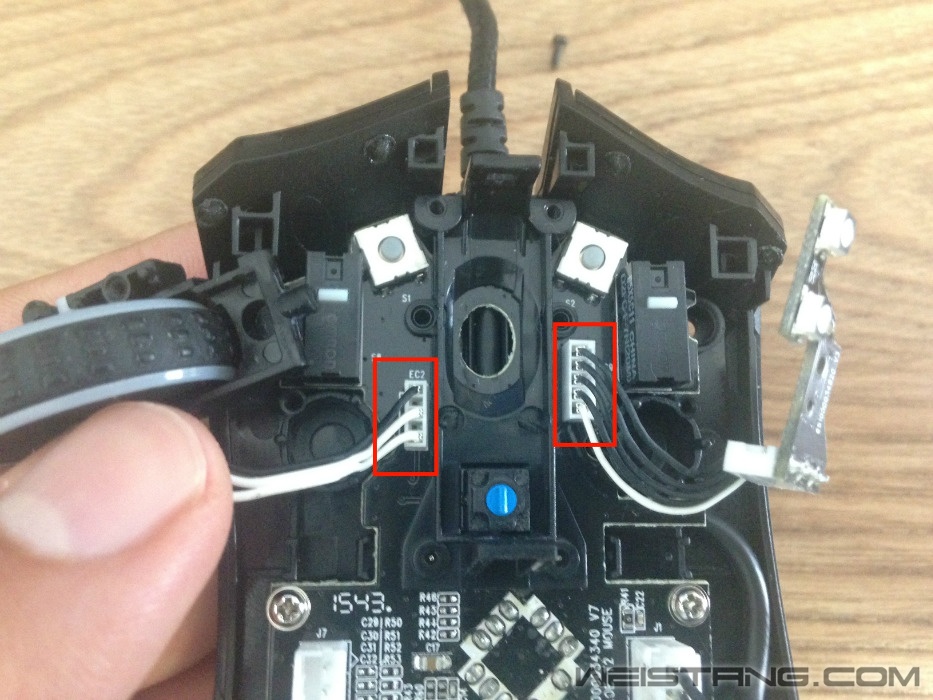

注意这里的两组排线不能拔下来，看清楚是不能，不能，不能拔下来。
编码器也做成这种分离型的设计。
再拧掉板子后面的三颗螺丝主板就能取下来了。

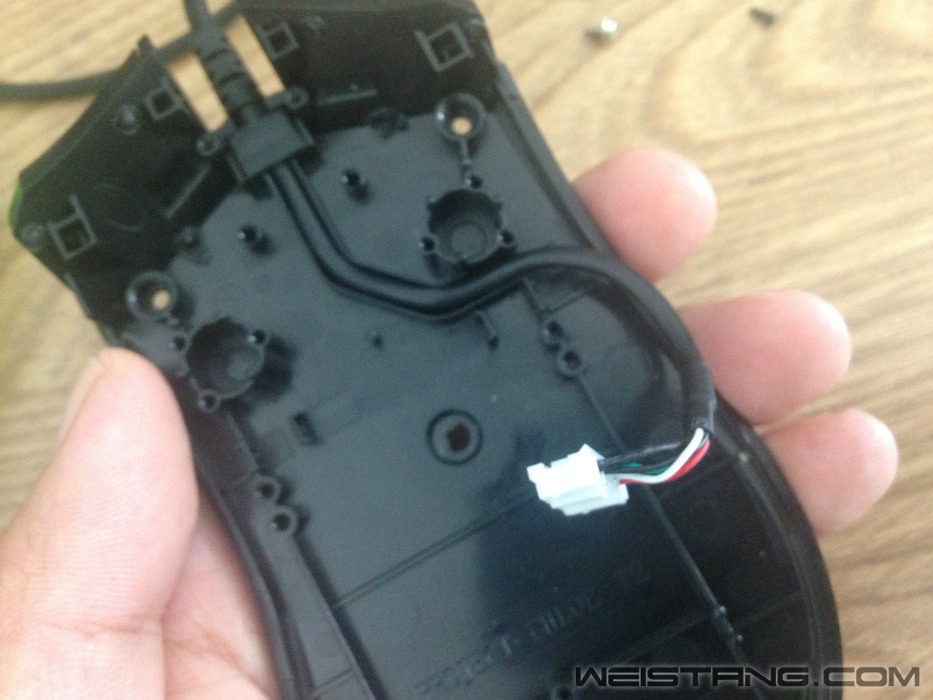

下面我们进行换线的操作，原始线在线出口位置有个卡槽，但是我换的线没有，所以我们在后面部分会稍微做一些处理。
将鼠标线插头内的5根线取出，按照新曼巴眼镜蛇的线路排列顺序进行重新排序。在这里注意，很多鼠标线的线序都不一样，所以不能不看线序就随便插，这样很容易烧坏鼠标上的芯片。

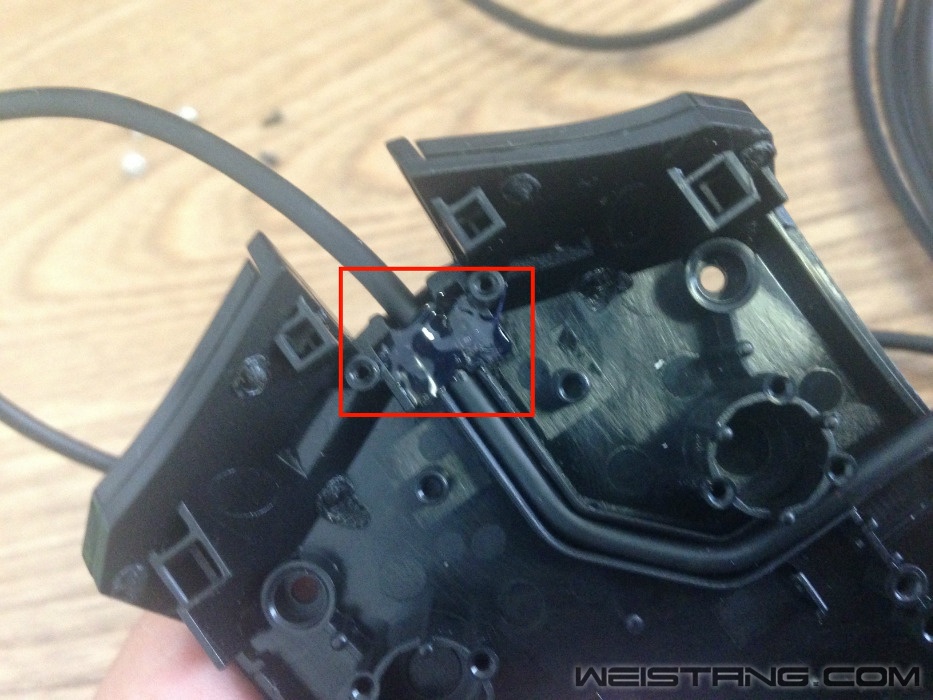

最后因为我换的线比较细，也没有卡槽所以在卡槽的位置我用热熔胶水把线进行固定，以免拉伸过大会造成线路的损伤。最后将主板安装回去，测试鼠标的基础功能就行，在改上壳之前先简单测试一下，没问题再盖上壳，拧螺丝固定就完事了。跟大家分享一点拆解经验和换线的技巧，希望大家能喜欢，我们下次再见。 |
