我想弄把键盘（I）——关于键盘配列

大树在生长

      投石问路，抛砖引玉，以解疑惑。
      喜欢外设很多年，但是穷学生时代确实没有能力为自己的爱好投入时间以外的东西，今年下半年找了工作，也度过了前几个月的困难期，准备入人生第一把机械键盘，但是繁乱的品牌和产品也让人挑花了眼。原厂黑青红茶奶白灰绿的不同风味虽然不曾体会，但是论坛里和网上也多有讨论，这里想讨论一下其实很重要又很简单的一项：键盘配列。
      方不方便，顺不顺手，这里挺大关系的。
      这里说的键盘配列，就是键区的设置和位置，不知道说的准不准确。先谈一谈常规的配列以及一些特殊按键的作用。（Ps.多媒体快捷键、可编程按键和苹果相关这里不讨论）
1.概述
      常规键盘一共104键，可分为主键盘区，功能键区，编辑控制区和小键盘区，以打算入的信仰原厂3494为例，如图所示：

      这里，为了表述方便，功能键区又分为F区和特殊功能键区（以下简称功能区），编辑控制区分为控制区和方向键区。
2.特殊键说明
      主键区不谈，其中人们不常用的大概只有菜单键（长得像文档一样的，相当于鼠标右键）、右win键（个别键盘设置为Fn键）、右alt键，其次就是左alt（除了alt+tab和其他三层快捷键就没用过这个）、capslock（大写字母都是小指shift完成不解释），和左win键（经常win+E、win+D患者，偶尔还要win+R）。
      首先说说右上孤零零的三颗键：prtsc、pausebreak、scrolllock。
      PrtScSysRq，即Print Screen键，屏幕复制键。在Windows系统下按该键可以将当前屏幕内容复制到剪贴板。Alt+PrtSc可以截取当前运行程序的界面，我一般用ctrl+alt+x或者云笔记的截屏，还能做做标记啥的。
      PauseBreak，暂停键，没什么用，反正我没用过，也没见摁这个键用什么用。
      ScrollLock，屏幕锁定键，主要用在excel表格上的，按下ScrollLock，在word/excel按上下键滚动锁定光标同时滚动页面；如果没按这个键，按上下键就只是移动光标不会滚动页面。这个也没用过，说明还是是网上找的。
      总结1：这三键没用指数五颗星。
      再说一下F区，F1~F12，这几个键还稍微实用点，特别是玩一些游戏，或者在编辑器里做快捷键。一般情况下，有：
      F1，帮助的快捷键。如果你正在对某个程序进行操作，而想得到Windows帮助，则需要按下Win＋F1。按下Shift+F1，会出现“What’s This?”的帮助信息。
      F2，在资源管理器中选定了一个文件或文件夹，按下F2则会对这个选定的文件或文件夹重命名。
      F3，文件夹中的快速搜索的快捷键。在sublime里面是下一个搜索项。
      F4，alt+F4的经典组合，关闭窗口或者关机。
      F5，浏览器或者资源管理器中的刷新。
      F6，可以快速在资源管理器及浏览器中定位到地址栏。
      F8,F9,F10没发现有什么特别的作用。
      F11，浏览器的全屏。
      F12，word里面是另存为的快捷键。
      总结2：没用指数四颗星，不玩游戏，对工作来说，都是可以被替换或者习惯用别的代替的功能键。
      编辑区6颗键，就是为了提高效率而出现的吧，看了介绍，主要是方便当年非窗口界面系统。
      Ins，insert插入键，感觉不符合现在的输入习惯，shift+ins等同于ctrl+V，方便左手拿鼠标的人，在xshell里面用过，被我改成了ctrl+V（好像这样不符合“慎重”的要求）。
      Del，delete删除键，其实用的更多的还是退格←键。
      PgUp，PgDn，Home，End，偶尔蛮好用，一般不如鼠标，特别是现在好多软件都有了回到顶部之类的快捷键。还有罗技的无阻力滚轮……
      总结3：没用指数三颗星，少数的“哦，你在这啊！”，多数的“哦？你在啊”。
      方向键，这个和小键盘区重要性一致，都属于可以被替换（甚至数字区本来就是冗余的），但因为需要用的时候多，没有的话还真挺不方便。没用指数一颗星。
      不过小键盘区里面的+-*/之类的，除了会计之类的，对我而言，没用指数也是两颗星以上的。
      所以，我想要的键盘是在主键盘+F区的基础上，方向键+11格数字键或者直接把方向键嵌入小键盘区的方案。
3.当前配列及代表产品
   3.1、104 标准配列

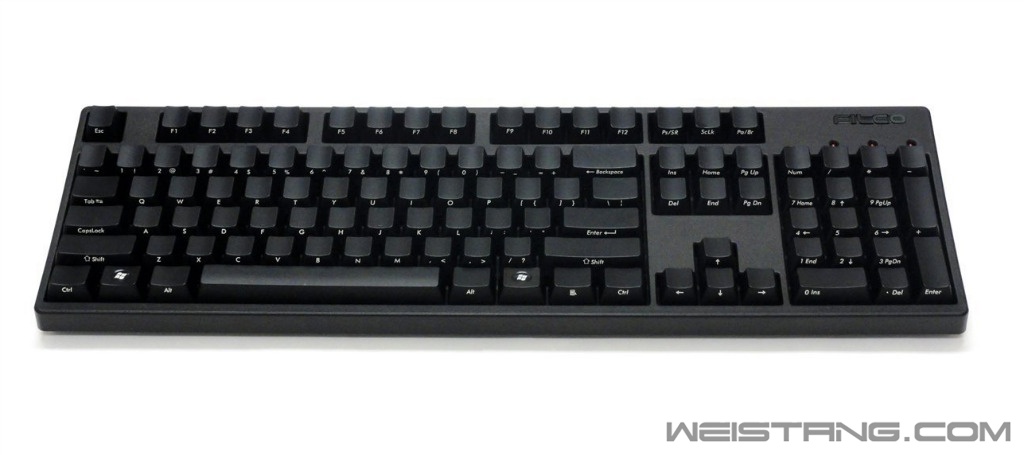

      完全标准配列，没什么好说的，最基本的，满足除了便携和装X之外的一切需求。以Filco Majestouch NINJA 104为例，如下图：

   3.2、87标准配列
      104标准配列移除小键盘区17颗键后的版本，也是当前最火的配列规格之一。毕竟一般人没有大量输入数字的需求，主键盘区的数字+字母的密码组合才是更多的使用方式。
      在保证使用方便的前提下，又最大程度缩短了键盘长度，搭配一个中型的鼠标垫，也不会影响鼠标的使用。这也许是针对大众的当前最优方案。当然，在我看来，还有很大精简空间……
      以Filco Majestouch2 87为例：

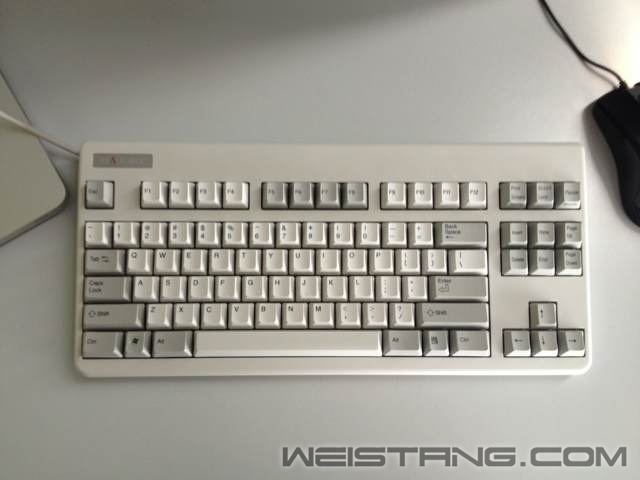

      87键配列还有两种变种86键和84键（这里指标准配列的84键版本，紧凑版84键归到75%键盘中）。差别都在主键盘区的几个功能键，86键版本移除了右win键，并加长了空格键（从6.25x变成了7x还是几就不考据了，毕竟不是数据帝）。84键同样加长了空格键，一共移除了左win键、右win键、菜单键三颗按键，使下方区域更显简洁，但对于win平台工作的我来说，没了win键还是有些不方便。RealForce的91键版本也是在这一行增加了按键，略过不表了。

realforce

   3.3、92键配列
      在104标准配列的基础上的另外一种缩减思路。移除了功能区、方向键区和控制区，保留了小键盘区，并将方向键和控制键嵌入了小键盘区。本来小键盘区通过NumLock键就可以实现控制区和方向键区的功能，但是常规的排列如下图，并不好用，而人们也习惯两排方向键的设置，所以重新对键位进行设置，达到了比较良好的组合效果。可惜，这种方案没有被推广，我猜是市场接受度和成本两方面的考虑，当然也只是猜测而已。

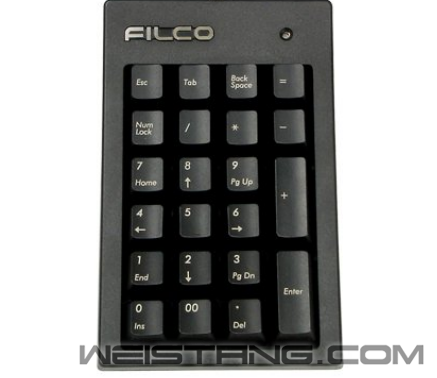

      常规小键盘两层配置（常规键盘没有00，而0键为横跨两键的大键）：

      92键配列以酷冷烈焰枪竞技版为例：

   3.4、96键配列

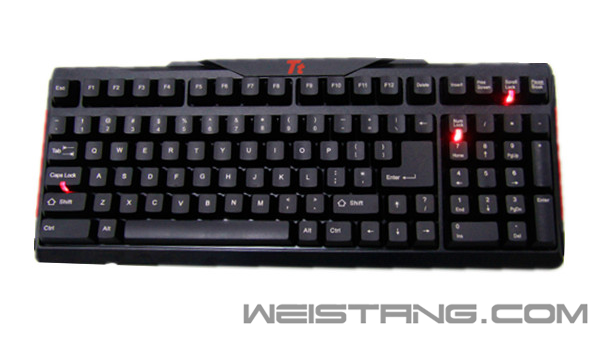

      在92键方案保留小键盘区之外，还有一种更激进的方式保留了几乎所有功能按键，那就是96键方案，这里我查到的有两种，一种是在92的基础上，把移除的功能区放在了小键盘的上面（好满……），另一种则是保留了常规小键盘区，并把方向键区嵌入到了主键盘区，紧凑型配列的思路。感觉如果不是为了玩游戏，还是把↑键放到shift右边更好一点。以Tt eSPORTS Meka 96为例：

Tt meka

   3.5、全域紧凑布局配列（特殊 104 键）

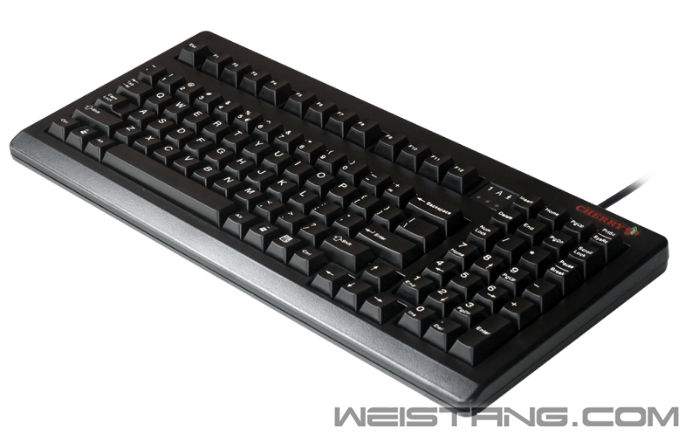

      紧凑布局配列，顾名思义，就是将标准配列进行压缩，好处是更加便携，缺点是键帽之类的大多需要增补方案或者定制。至于104键的紧凑布局，104个键挤一挤的模样，各位看图就好了。以Cherry G80-1865为例：

   3.6、75 % 配列

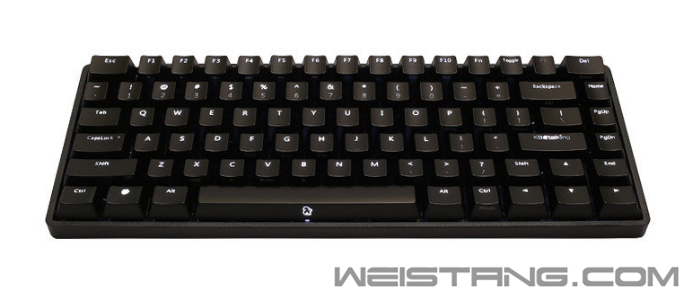

      75%配列的Race2相比都已经灰常熟悉了，很像96的主体部分再加一列控制键，感觉每次击打Backspace的时候都要考虑下，因为我按退格都是靠右的，而且那一列看着挺尴尬的，所以这种方案并不是很喜欢，但它将方向键嵌入主键盘区的方式很认可。

   3.7、常规 60 % 配列

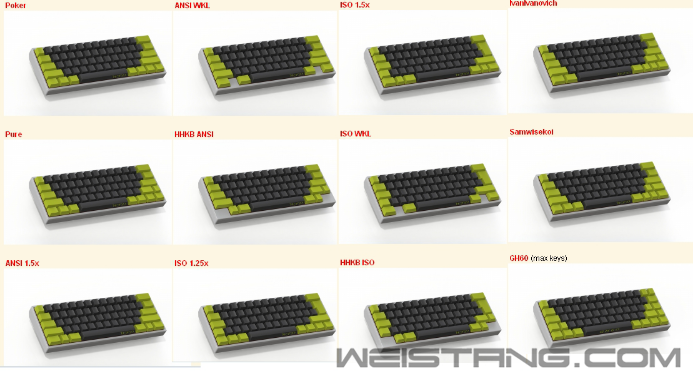

      60%配列里，客制化最常见的大概是GH60了吧，而量产版本则是ikbc的poker II。不同方案之间都是小差异，一张图解决战斗。
最精简方案（40%连数字键都省了的方案，那是玩具吧，太不实用了，不讨论，有钱可以组个玩。），装13利器，可惜我喜欢的pure pro买不到，也买不起了。大多没有方向键，比较遗憾。

   3.8、特殊配列 60 % 键盘
相比常规的GH60组合，实用性提高了不少，毕竟把一些用不到的键换成了更常用的方向键。这是这部分可选择余地还是比较少的，还没遇到特别想入的。
      以Varmilo VA68M和Leopold fc660m的配列为例：

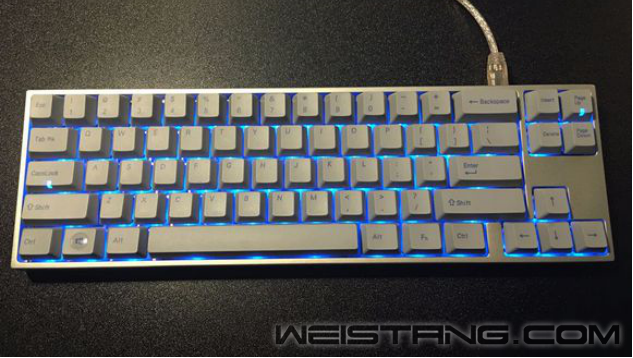

va68m

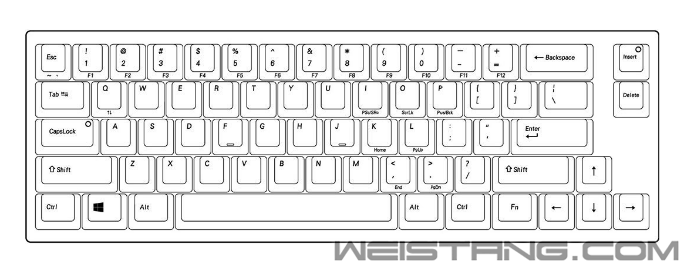

fc660m

   3.9、其余的奇葩我不清楚，就略过不表了，有更好的方案，希望各位朋友告知。

4.我希望拥有的产品配列
      键盘作为日常的生活工作工具，一定要用着舒服，不但是靠着键盘工作的我，每个愿意为之花费时间的人都该如此。所以从一开始，就比较期待客制化。
      我的思路有两种，一种是整合方案，也就是之前提到的在主键盘+F区的基础上，方向键+11格数字键并去掉提示灯（不知道有没有这样的PCB），或者直接把方向键嵌入小键盘区的方案（类似上面92键的配列）。
      另一种是最简方案，把右alt键换成FN键，右win键、菜单键和右ctrl键改为←键、↓键和→键，右shift键改为↑键和短shift键（同样不知道哪里找这样的PCB）。

5.我的计划
      计划是第一步买一把方便动手的键盘练手，等K83好价或者有什么合适二手的时候。不知道有没有类似想法的朋友，可以一起研究交流下。对于一点基础也没有的自己，也算是个大工程了。
      如果有朋友能提供相关方案的制作思路或参考资料就更感谢了，我自己也在搜集中。
P.s 全文图片来自网络，如有版权问题，告知必删。

水野哲

学习了。

大树在生长

水野哲 发表于 2016-1-27 20:23
学习了。

想组一把自己用的键盘， 但是什么都不太了解，所以想看看有没有能聊聊的前辈。。。

妞妞的仔仔

好文，希望论坛继续多一些这样的科普文章，方便新手入门

大树在生长

妞妞的仔仔 发表于 2016-1-28 08:21
好文，希望论坛继续多一些这样的科普文章，方便新手入门

谢评

wst_cc

赞赞赞。。

半自働

顶

心静则安

好文

卡巴基佬团

还是87键最顺手 大不了配个小键盘，反正也是输入密码时候用

想象竞合

楼主辛苦

大树在生长

卡巴基佬团 发表于 2016-1-28 11:01
还是87键最顺手 大不了配个小键盘，反正也是输入密码时候用

觉的87方向键上面的9颗也没啥用, 不如换成11颗数字键搞个2级, 提示灯直接显示在NumLock和CapsLock上...(其实大写锁定也想去掉, 用不上)

KILLUA

我倒是想搞个凯酷84的PCB，弄套樱桃轴，自己试试装一把

大树在生长

KILLUA 发表于 2016-1-28 13:14
我倒是想搞个凯酷84的PCB，弄套樱桃轴，自己试试装一把

之前胖鸟直播里说过打算搞个类似"推荐供应商"的区域, 如果里面有人经营配件就再好不过了...

KILLUA

工具齐的话，自己组一把应该也不难

KILLUA

虽然我也没自己搞过

大树在生长

KILLUA 发表于 2016-1-28 13:45
工具齐的话，自己组一把应该也不难

就需要个电烙铁/焊锡/镊子/尖头钳/改锥, 最好有分离拨片.....还需要什么特别的吗?
年后打算弄点组模型的工具, 打算一起解决了.

KILLUA

分离拨片是啥。还要锡焊器

大树在生长

KILLUA 发表于 2016-1-28 14:33
分离拨片是啥。还要锡焊器

现在好多都是卡扣设计的, 直接手扣不方便的话, 用拨片会好一点, 名字我记不清楚了, 从哪里看到的, 类似拆手机里的那种拨片.
吸焊器, 有了更好, 好像没有也没事, 拆的时候注意点, 快一点就行了, 不过确实该备一个, 记下了, 谢谢
