开篇
在半年前我们跟大家分享过基于GHpad PCB方案的订制GACnum金属小键盘的组装以及编程教程（金属定制GHpad键盘组装教程），其实就是一个很标准的客制化键盘组装过程，因为轴体是直接购买的成品所以只需直接对其做后续mod即可，比如上轴纸、轴芯上润滑、换轴盖，而led背光方案也是直接用3mm球帽led焊接的方案，很标准的套路，只要细心这些步骤没有任何难度可以说。今天我们也是借着Abostudio提供的新版枪灰色GACnum外壳的机会来进阶玩一下GHpad，跟之前的那一篇GHpad相比这次我们用的是二手轴板来拆轴，然后led灯改成热插拔方案，这样我们换什么颜色led就可以随心而欲了。其实看上去并没有多复杂，但是工序也真是多了不少，同时在改led热插拔的过程需要有几个重要的注意事项，这里我也是走了弯路，跟大家分享一下吧。
零碎一览
aboStudio订制枪灰色GACnum外壳

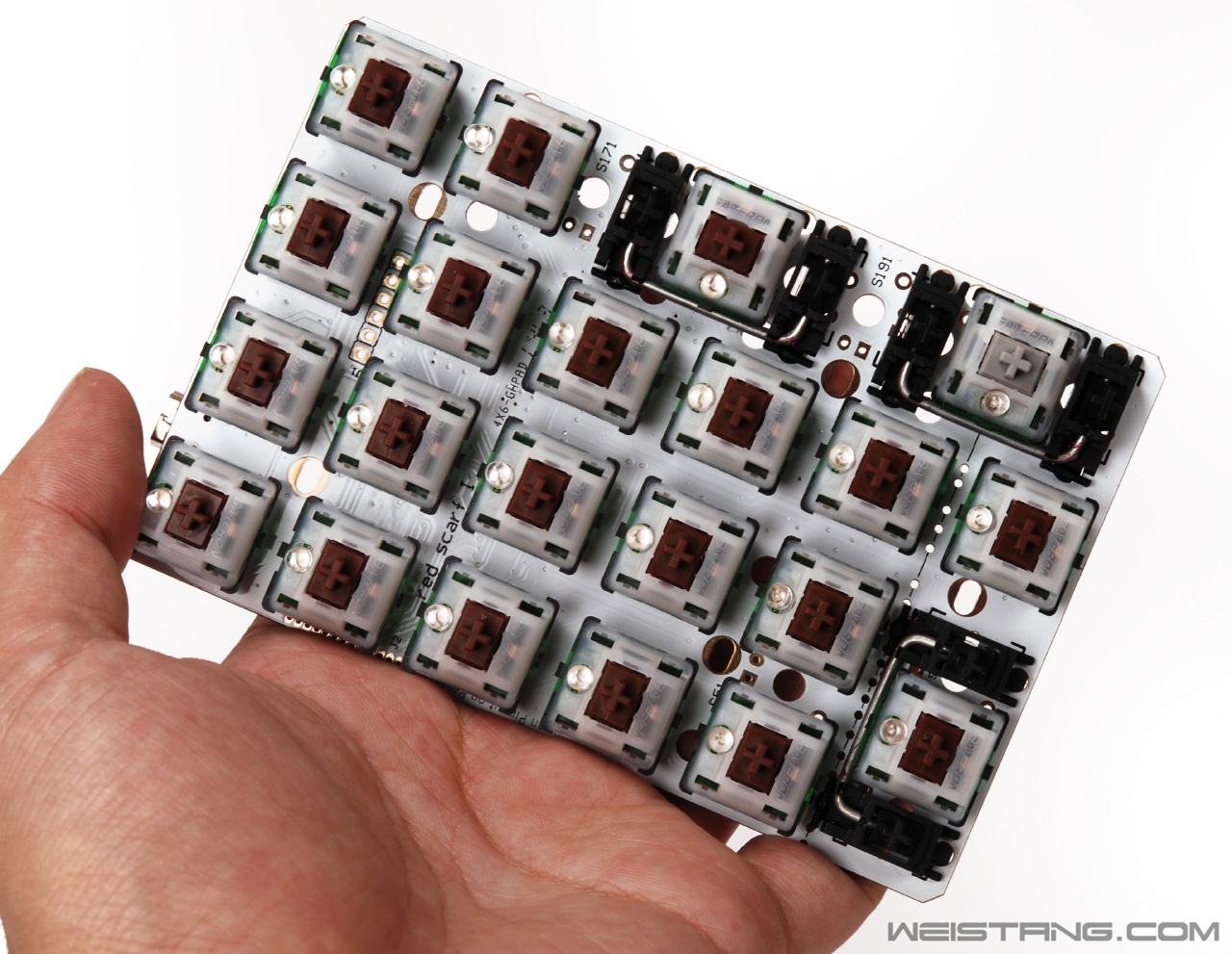

主轴方案：为了五脚轴，g80-11900茶轴二手轴板一张，都是被JS拆去卫星轴的轴板，轴成色一般，需要后期清理，基本50元左右；（可选）
卫星轴方案：拆机的2x卫星轴四个，可选择新的，但是选择拆机的一个好处就是卡键概率较低，当然也要看脸；（推荐）
键帽方案：GHpad PCB支持6×4配列，或者三个2x大键的标准方案，这里我选了一套拆机YLJ灰白二色，好多选择；（酌情选择）
轴保养：医用酒精一瓶，用来清洗轴体，美孚一号润滑油若干克，用来润滑轴心和卫星轴，低粘度的精密仪器用的机油（据说Cokelife成人专用润滑油效果也挺好），医用棉签若干，轴纸两张，用于YY和加固上轴盖！（酌情选择）
轴上盖方案：因为考虑透光同时考虑价格，这里我屌丝心有作祟了，选的冠泰透光茶轴轴体，用来拆解上盖；（坑不推荐）
LED热插拔方案：轴内安装圆孔PIN针热插拔插座，一定要用9.7mm长度的加长引脚的轴内专用PIN针插座，我贪图了镀金YY买的是7.43mm长度的插座，结果走上了打磨轴上盖的不归路，我是遇到了JS，正常应该是加长型6元100个，镀金短针的4元100个！（推荐）
LED方案：3mm球帽或方头的，因为热插拔颜色根据喜好任性来选，选光波一致性好的，不要贪图便宜，尽量选择进口的（推荐）
焊锡丝方案：有米上Germany WBT 0.8mm含银低温焊锡丝，没米就上黄花无铅低温焊锡丝（酌情选择）
上述就是基本的配件方案，这里要特别强调的是轴上盖尽量不要选择冠泰乳白色透光轴，轴盖太软，变形后记忆效应太强，卡键什么的罪魁之一，另外LED热插拔方案要用9.7mm长脚的圆孔PIN针插座，7.43mm的不是不可以用，会稍微短一些，在不改轴的情况下刚刚透过PCB 0.xx mm，而且还需要打磨轴上盖。其余不多说了，我们往后看！
配件
这个直接用洗衣粉水来浸泡都没问题，注意别外力过猛，里面弹片变形了就不好了，推荐尽快清洗完之后烘干！
轴心触点位置最好处理一下，因为这是跟弹片直接接触的位置，尽管并不是很明显，但还是会有磨损，一般新轴的轴心触点和对应弹片位置都有润滑剂的。
弹簧清洁可以直接用酒精清洗一下 然后喷上一些除锈剂之类的 不用喷也没问题
特写 我不迷信什么62g弹簧手感最佳之类的，这么主观的东西哪有什么最佳，只能说适合谁
记得去年我买轴板的时候还带卫星轴呢，现在轴板基本上都不带了，如果你买的轴板带卫星轴，那么不是JS忘了就是JS良心发现了！这个拆机卫星轴大家可以跟JS讲讲价，毕竟拆机货，利润多少大家心里都有数。

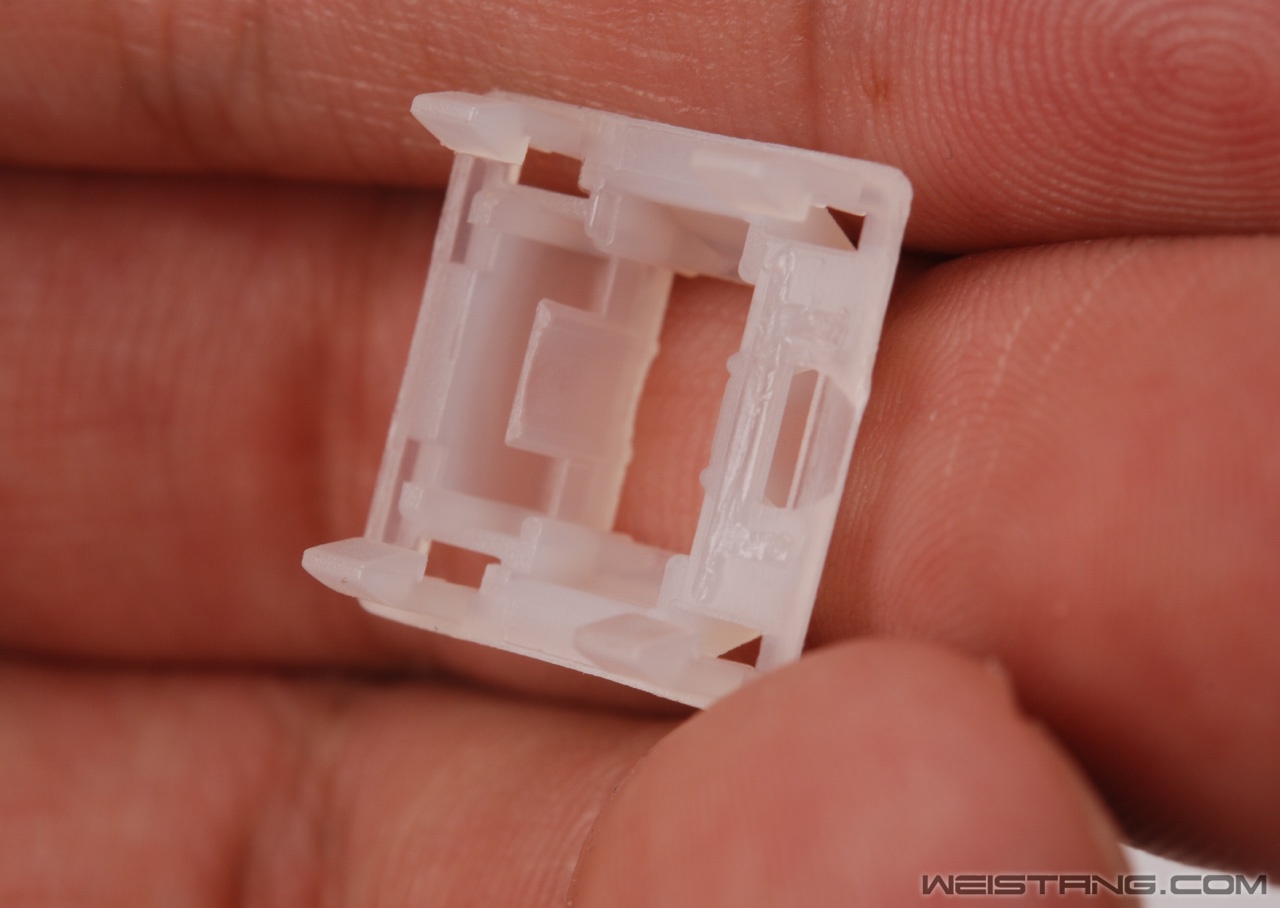

上盖源，最后我还是换成了原厂轴上盖，有条件的可以用松鼠轴上盖
这个插座大家别学我，买这个插座就需要打磨了，不是打磨插座就是打磨轴上盖，总是带你入坑，这个引脚大概也就3mm的样子，如果你轴安装完美的话，顶多在PCB背面能透出来0.6mm左右的引脚，整不好还透不过来，想折腾对自己手法有信心的可以折腾一下这个方案！
3mm led若干 我踩雷了 光谱一致性很差，说好的翠绿结果颜色偏差较大
某宝水深，有几个JS的货不能买，这里不给JS上电视了，只是告诉各位，买LED之前一定要购买运费险，或者跟卖家讲好！
ATMEL MEGA32U4 是一款基于RISC架构的单片机，有32K可编程flash memory
aboStudio GACnum
这次aboStudio推出了银色和枪灰色的GACnum外壳，这样更适合各位豪友们的键帽搭配了，因为拍照方便的原因这次发来的是枪灰色，如果拿来送妹子什么的银色更合适，枪灰色更适合男同学！
工艺未变，依然是高标严控的阳极化电镀，整体结构CNC处理的很到位，如果说aboStudio还要再精益求精一些，我们也不会介意。（轻抚了一下腰间  ）
因为GHpad的PCB对应三个螺丝孔位是有一定水平调整宽泛的，所以在安装PCB的时候要注意找到一个最适中的位置，GACnum的结构设计还是很严格按照GHpad PCB尺寸来规划的，所以PCB安装进去后稍稍微调一下即可。
如果有条件可以找有达标业务的店来订制一下属于自己的金属贴，跟KBT惯用的金属铝贴风格类似，贴在金属外壳底部也是拉风！
其中拆轴和洗轴过程不多介绍了，另外涉及到的轴心保养上润滑之类的环节也不多介绍了，之前的改造文说过好多了，总之选择一些润滑保养之类补品要科学，不要盲目烧钱，不是说烧了钱就一定能飞。

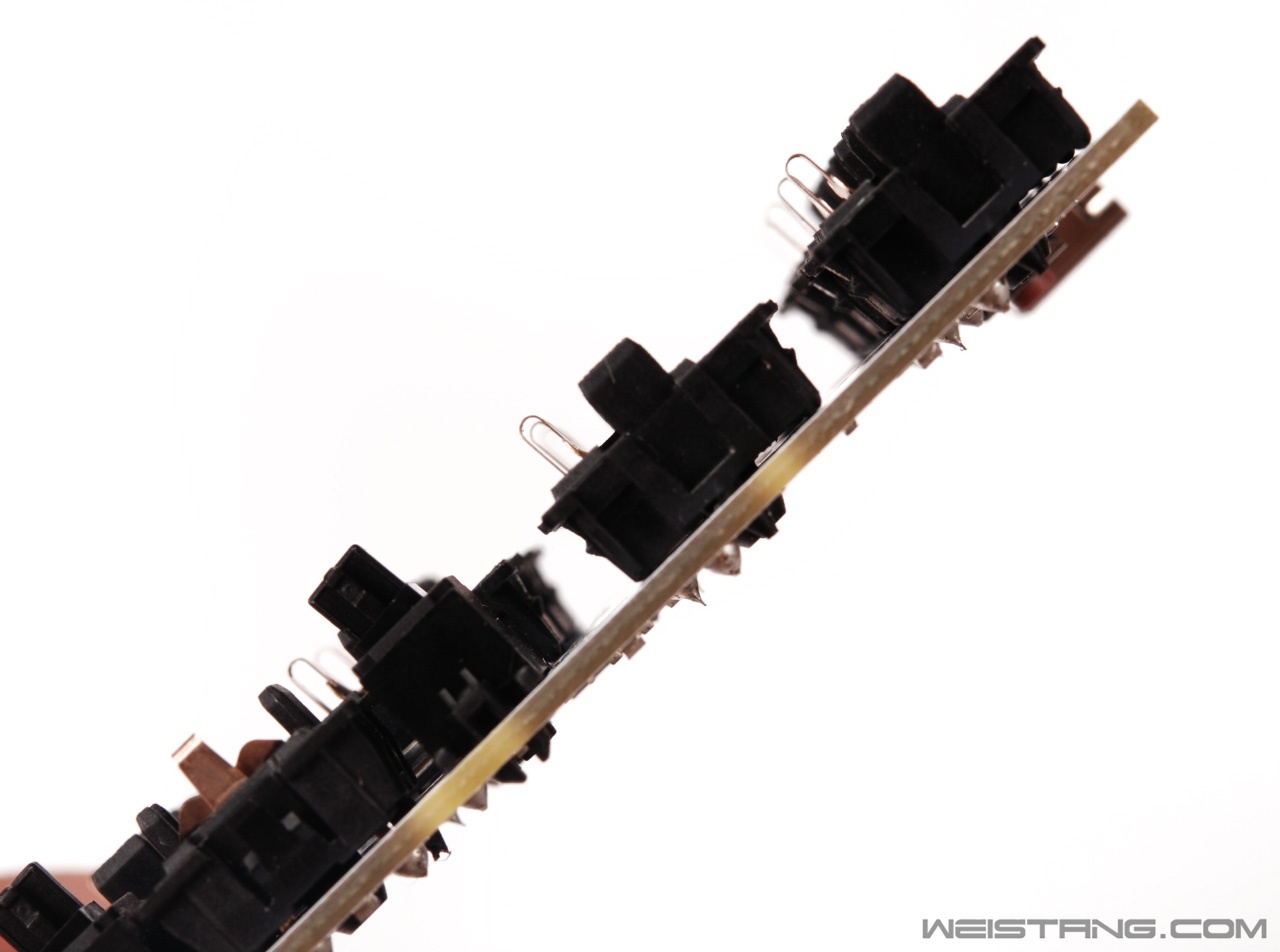

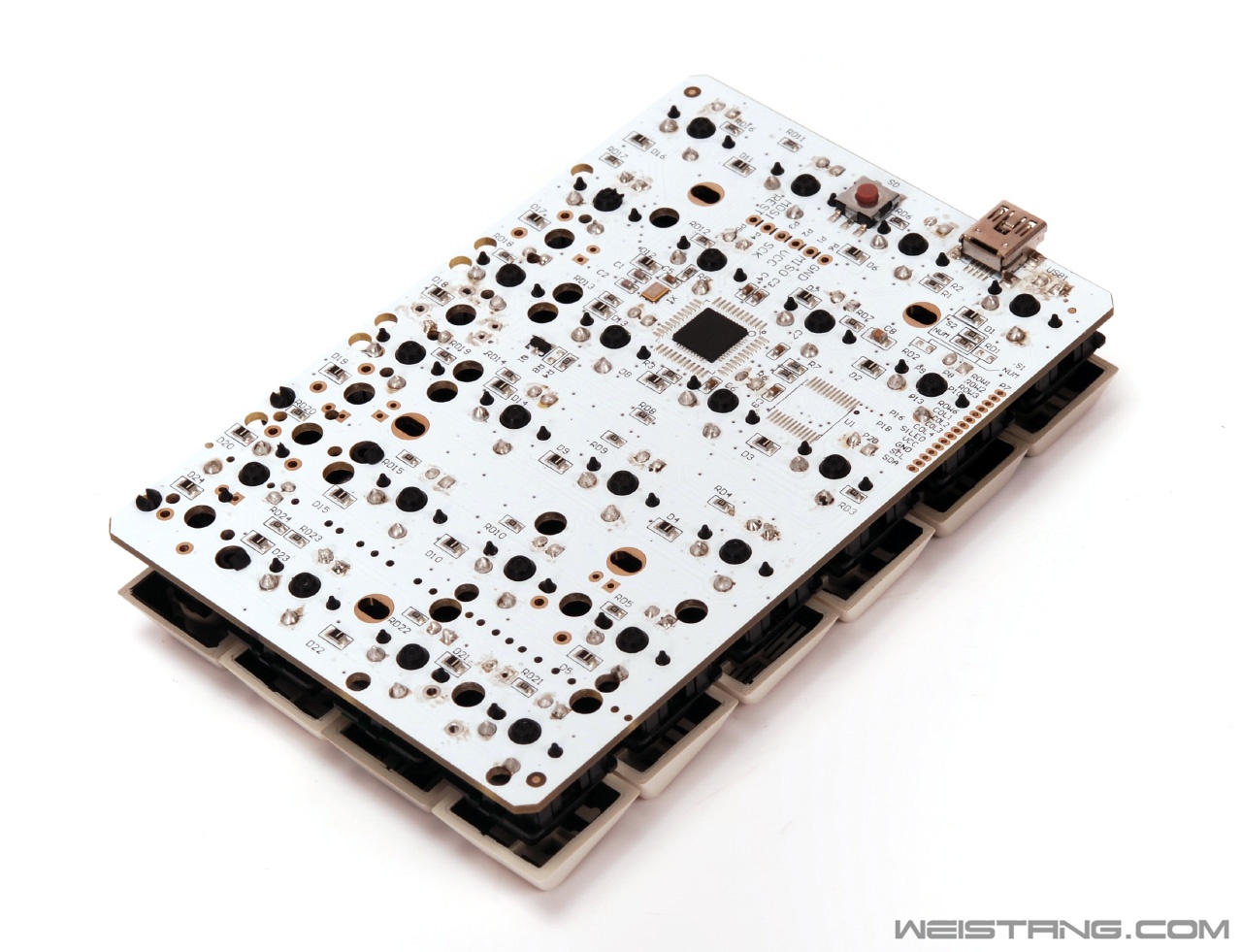

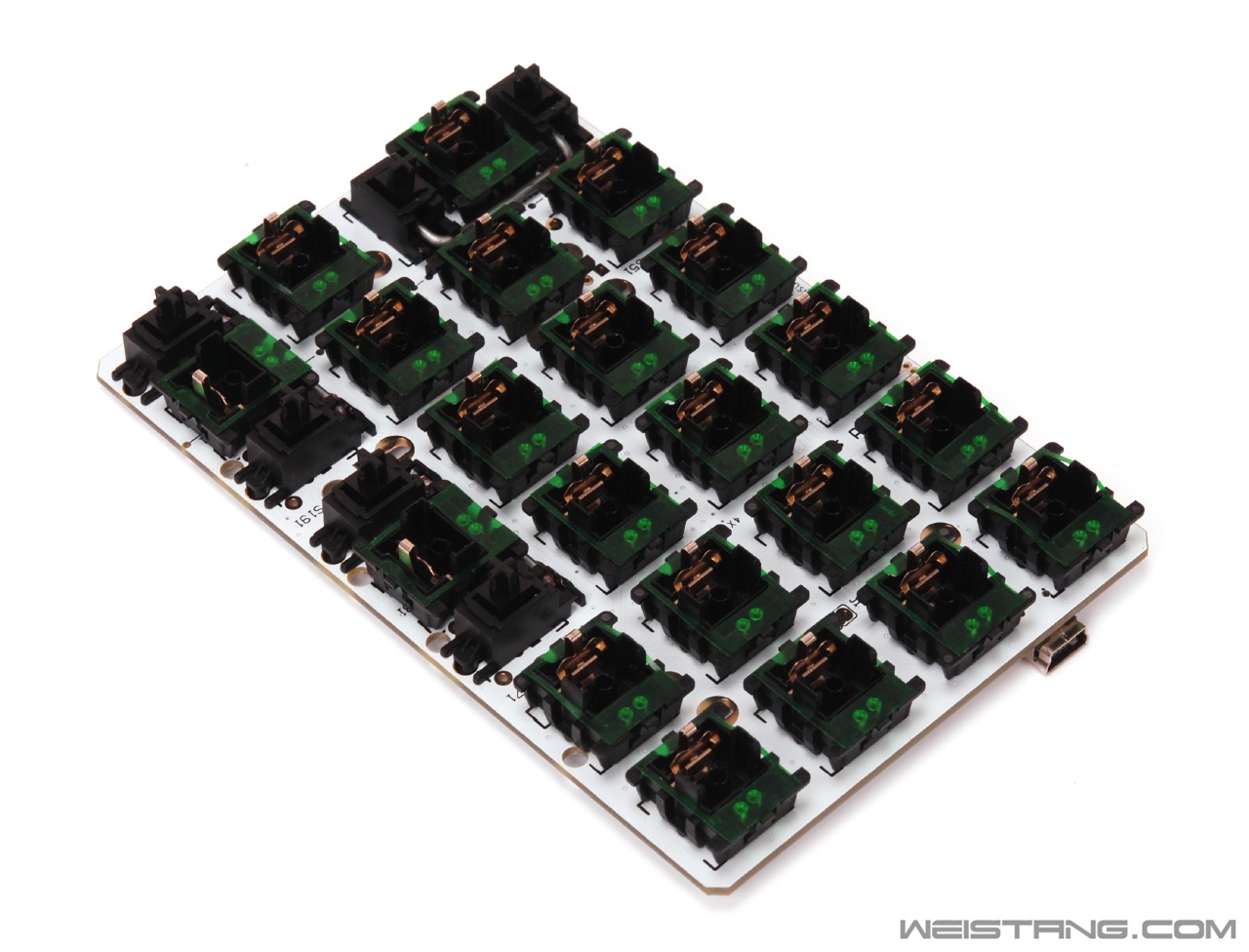

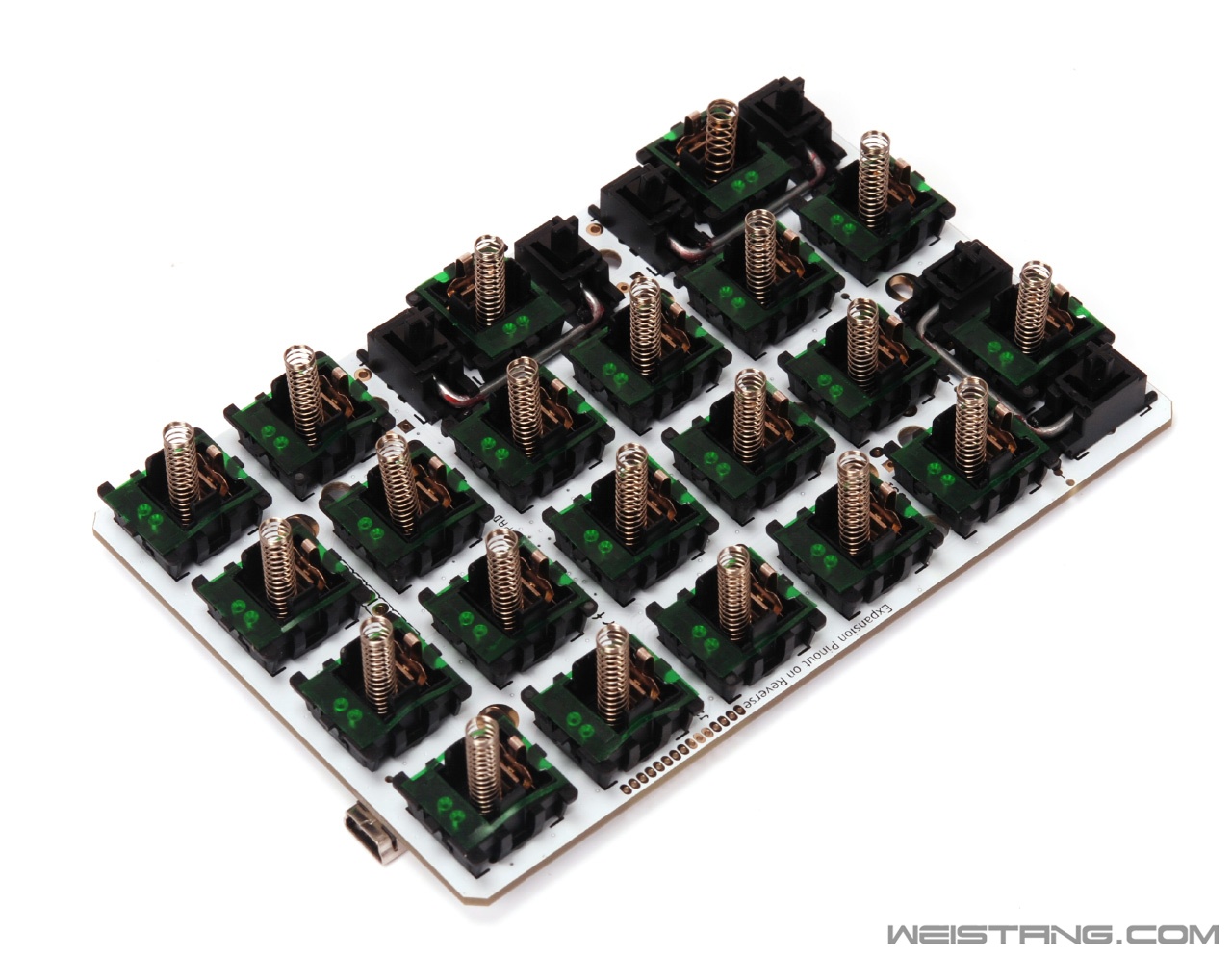

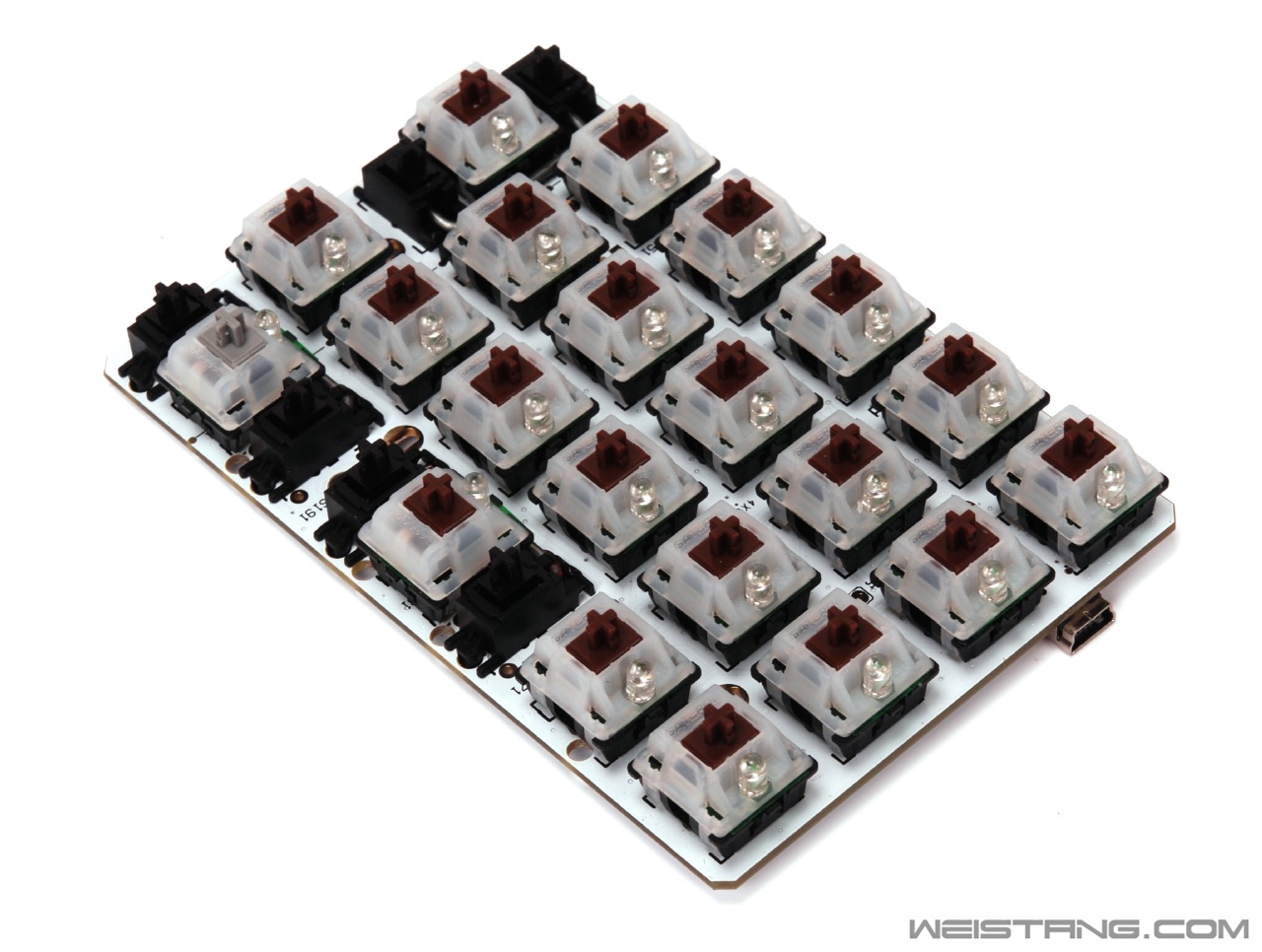

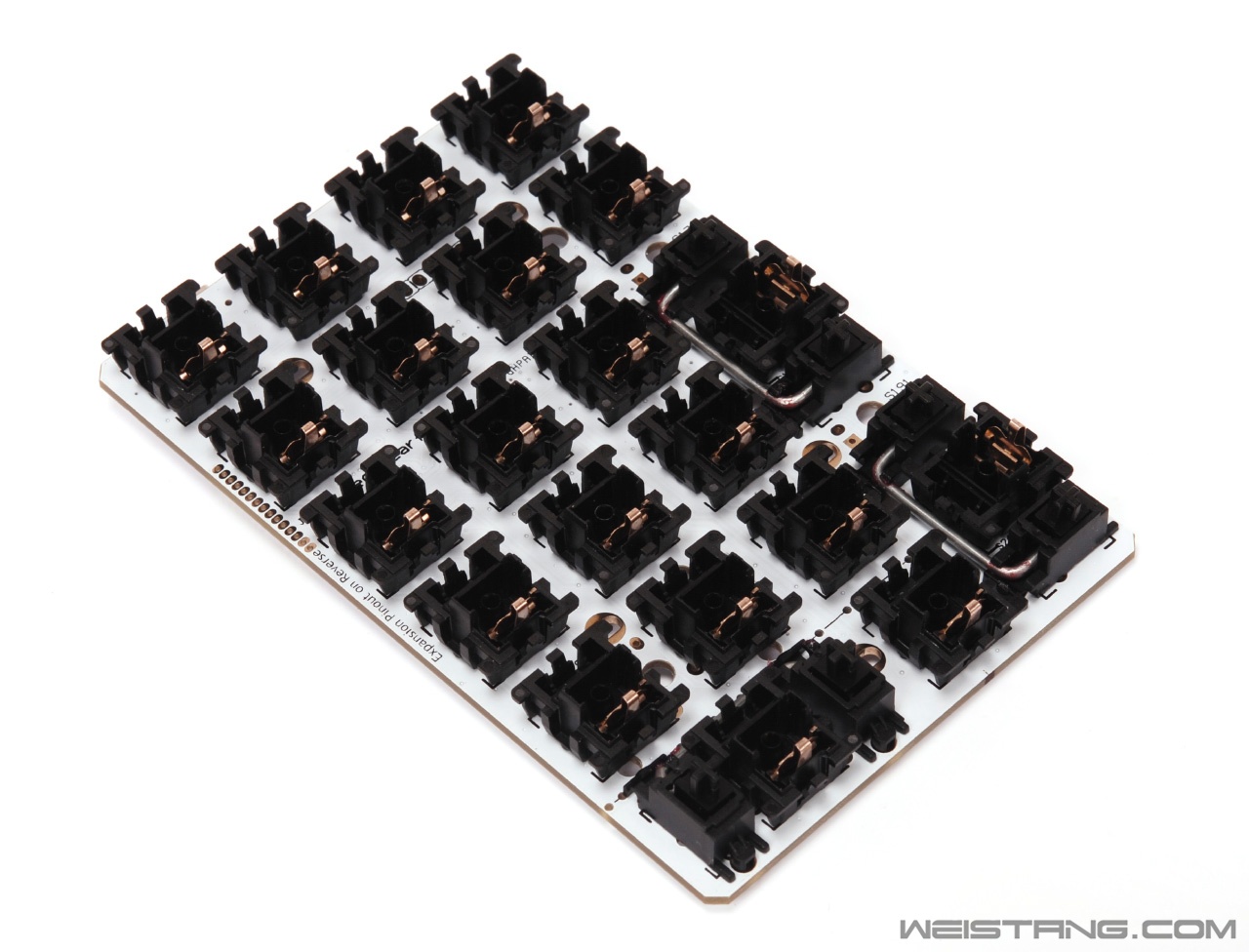

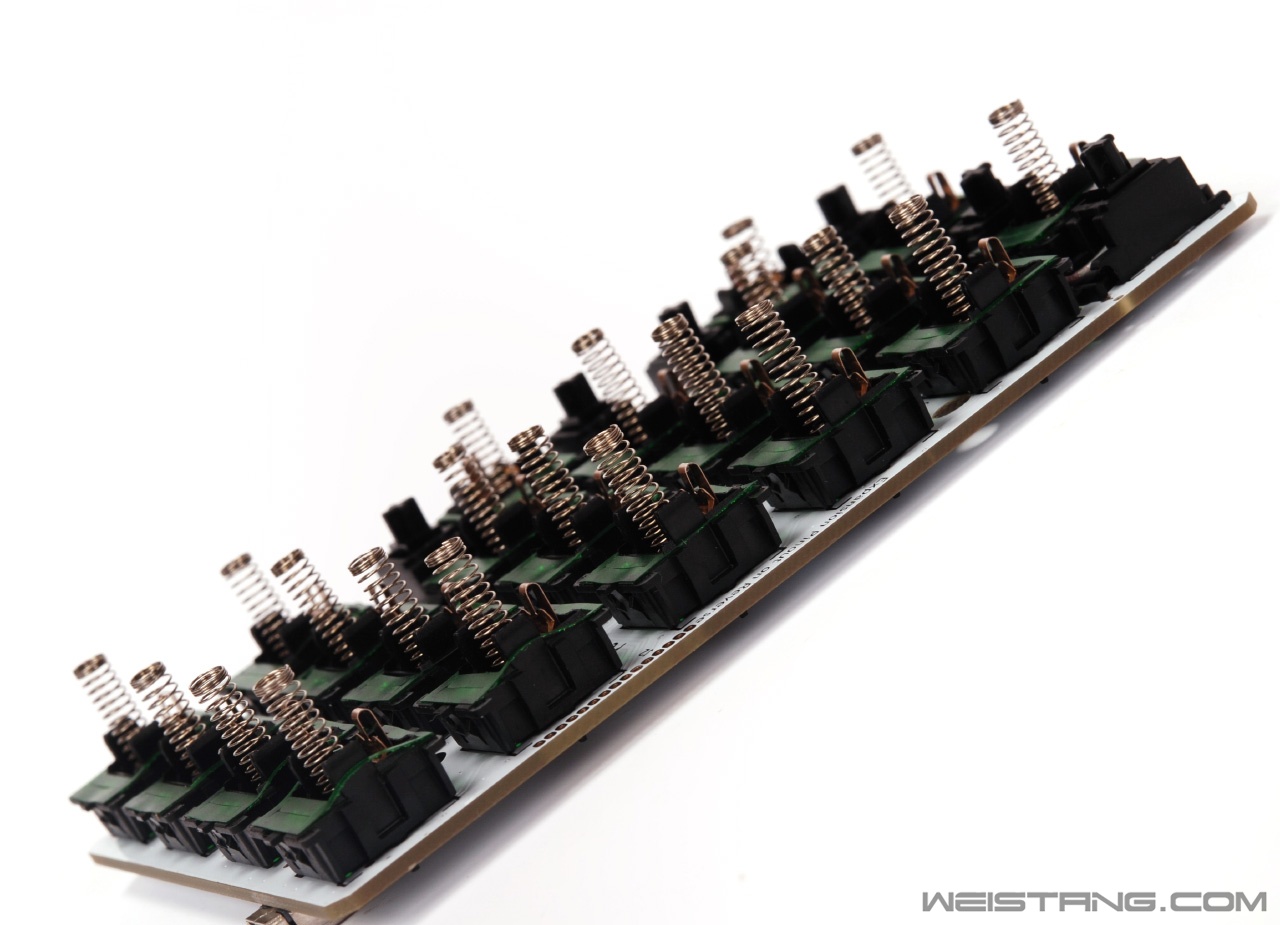

装轴体要注意，因为后面要焊接，所以保守情况可以装一个然后压住进行单手焊接，务必要保证所有轴体都安装到位，不能有空程，因为后面我用的PIN针插座很短，如果这个轴体距离PCB高度没弄好可能就影响到PIN真插座的焊接，切记这个步骤。

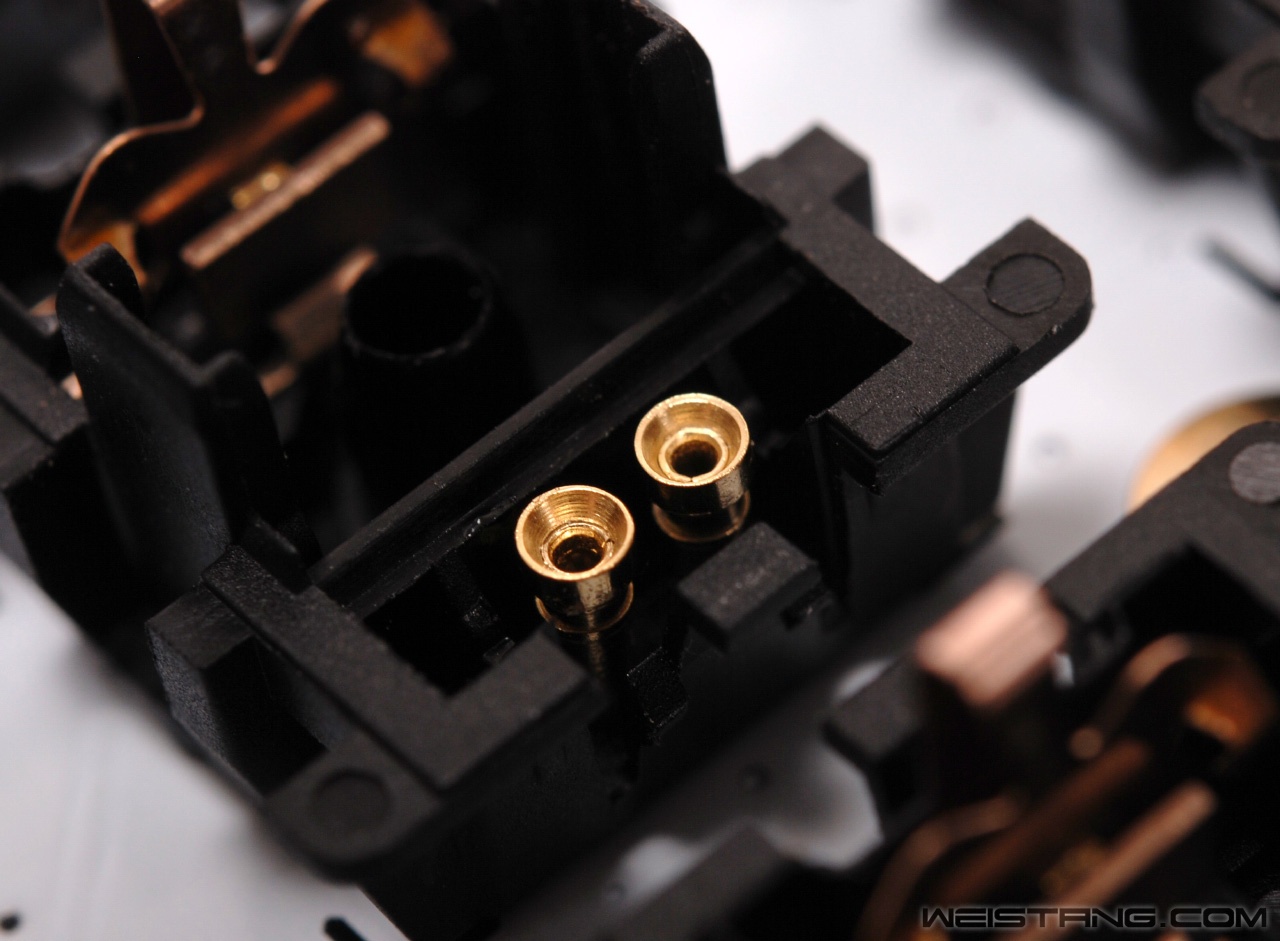

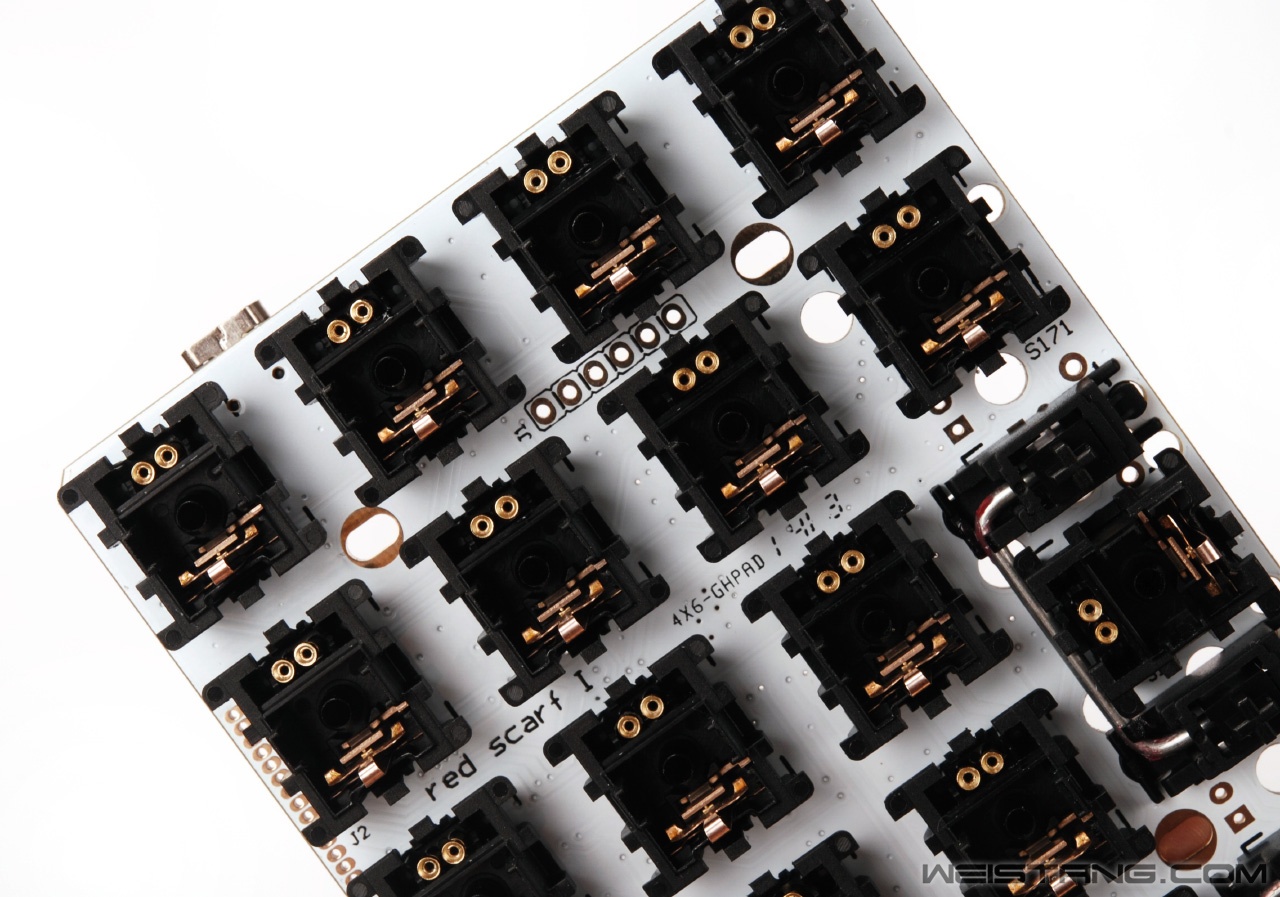

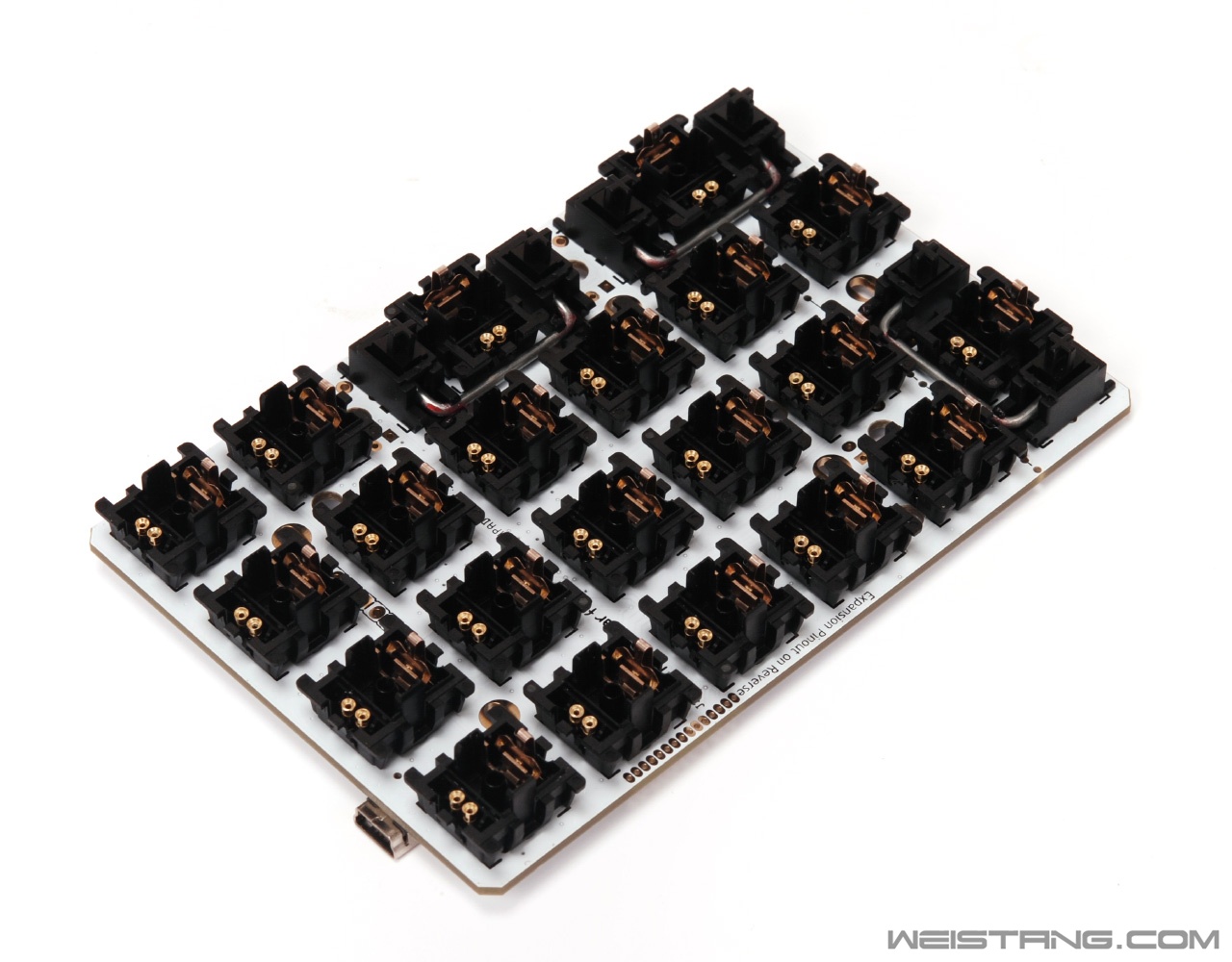

再次提醒大家这个圆孔PIN针插座要选择9.7mm加长引脚不需要打磨轴盖的，不要用7.43mm短引脚的，本文用的是短引脚的，而且还需要打磨轴上盖。这个插座焊接方法是先找一个U形曲别针或者细头镊子插入两个插针，然后穿过轴体，翻过PCB后确保插座引脚多出PCB了再开始焊接，这一步也很重要，另外有人说用这种插座伤轴体，其实没什么问题的，穿过轴体的预留LED灯孔有余量。
安装好后有的可能会歪歪扭扭 不要紧用烙铁再调整一遍
我用的这个插座再轴内部分其实偏高了 会顶住原厂的轴盖（冠泰轴结构copy的mx结构 同样会遇到这个问题）
就是这个凸起跟我用的这个热插拔针座有冲突，如果不处理几乎很难盖上轴盖，情况严重，那么最好的方法就是把这部分全部剪掉并且打磨平整。
一个坑填满后又进入到了另外一个坑，还记得最近新闻不断的松鼠轴么，松鼠轴尽管是冠泰代工，但是透明上盖没有用冠泰的这种方案，原因就是冠泰这个方案太软，并且形变记忆效应明显，比如你拆开后在回装这个上盖，那么很可能就会影响到轴盖的高度，进而内部的轴心静默高度过高，这样会引起按键某一方向施力引起“起步”卡键的情况。所以后来也是全换成了原厂轴盖！

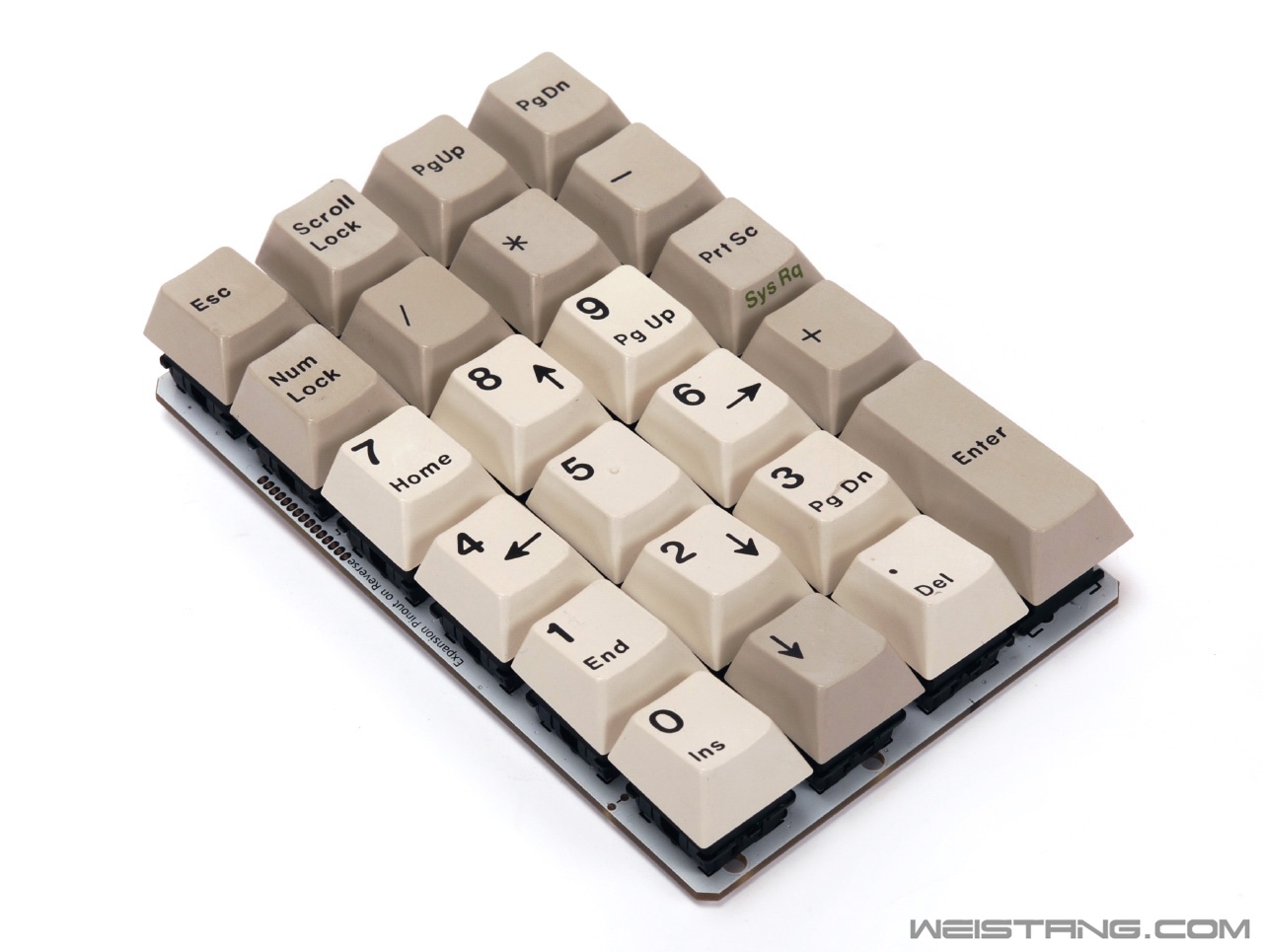

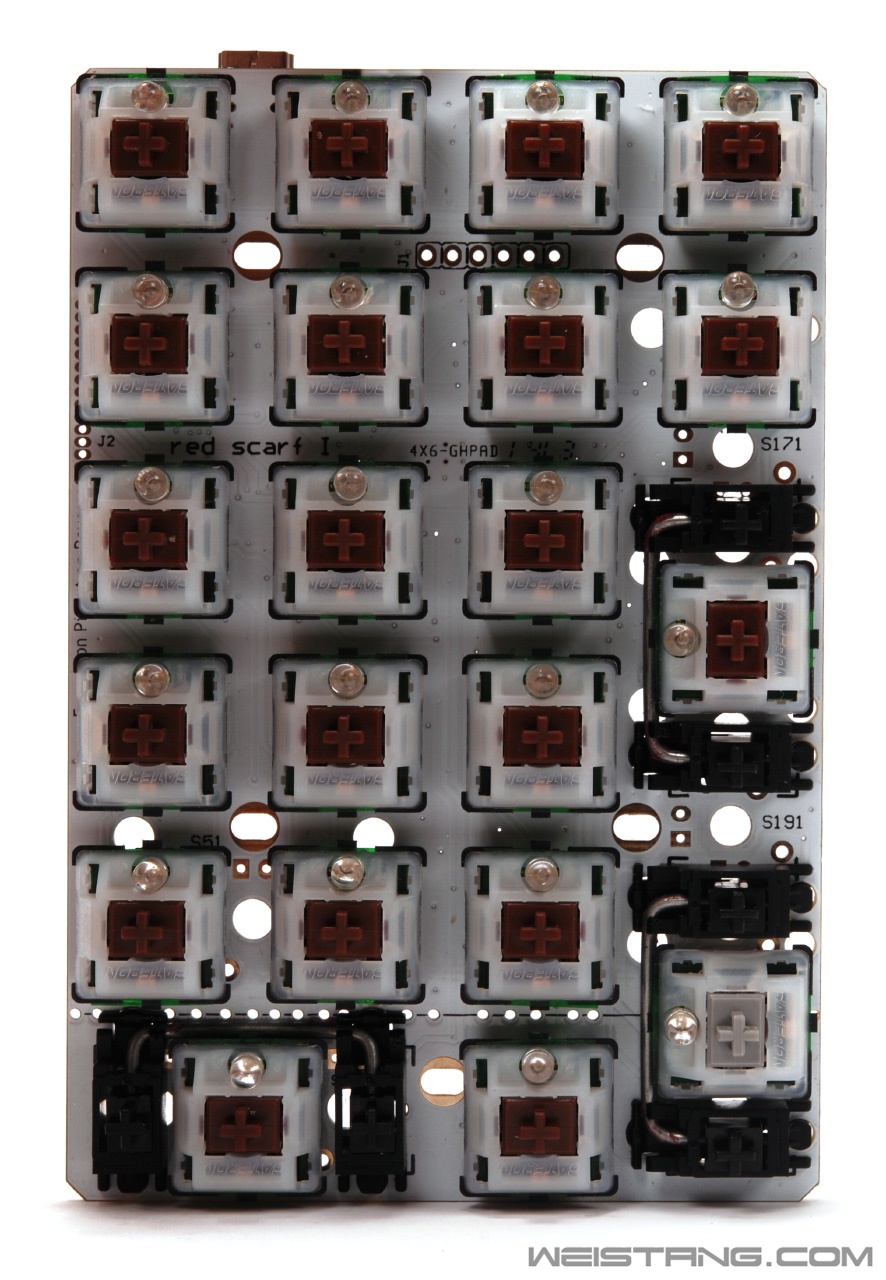

随着又换成了原厂轴上盖，我又调整了一下配列布局。如下图。

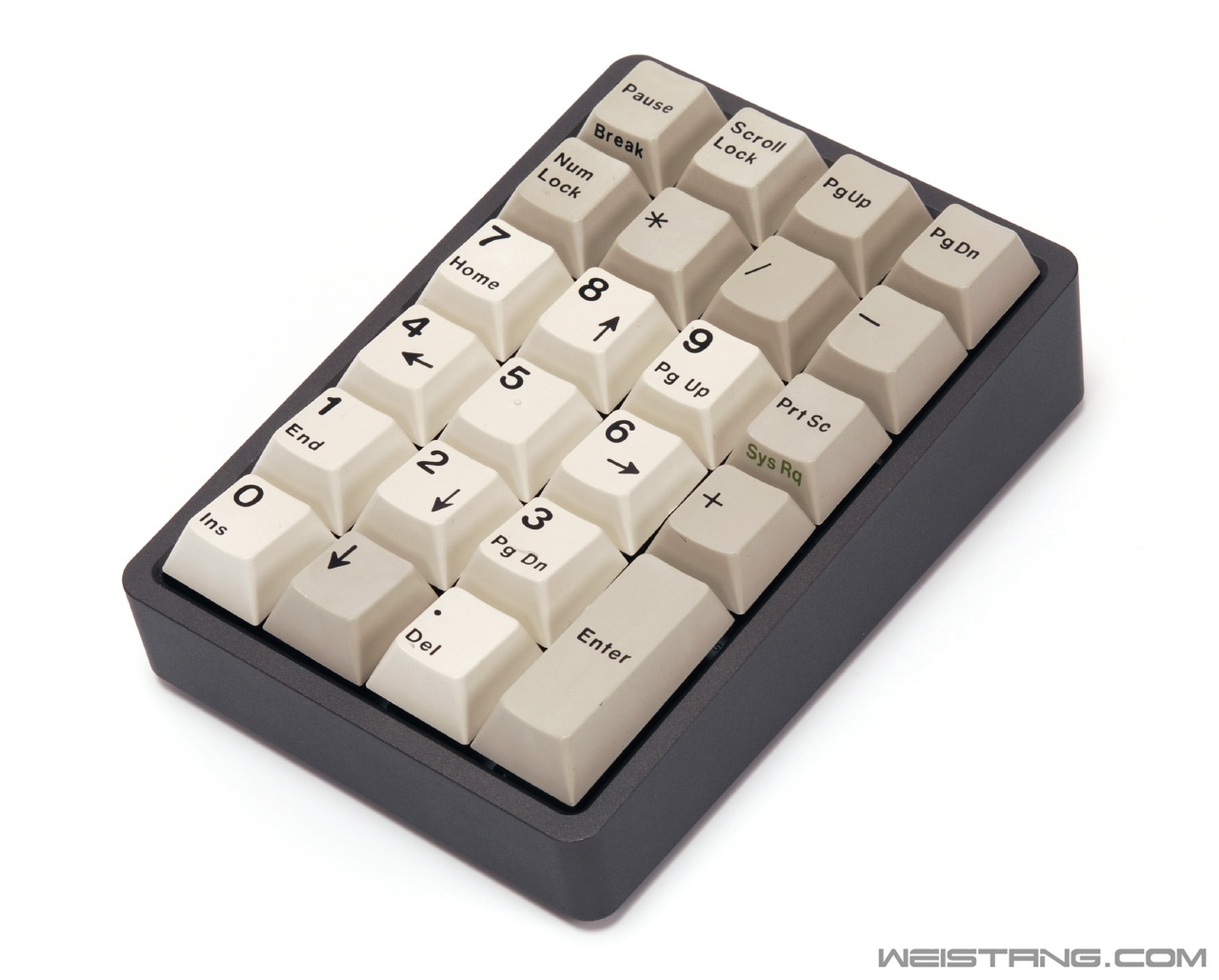

最后我又临时改了一下键位 去掉了两个大键 编程加入了“00”和“PrintScreen”
对比

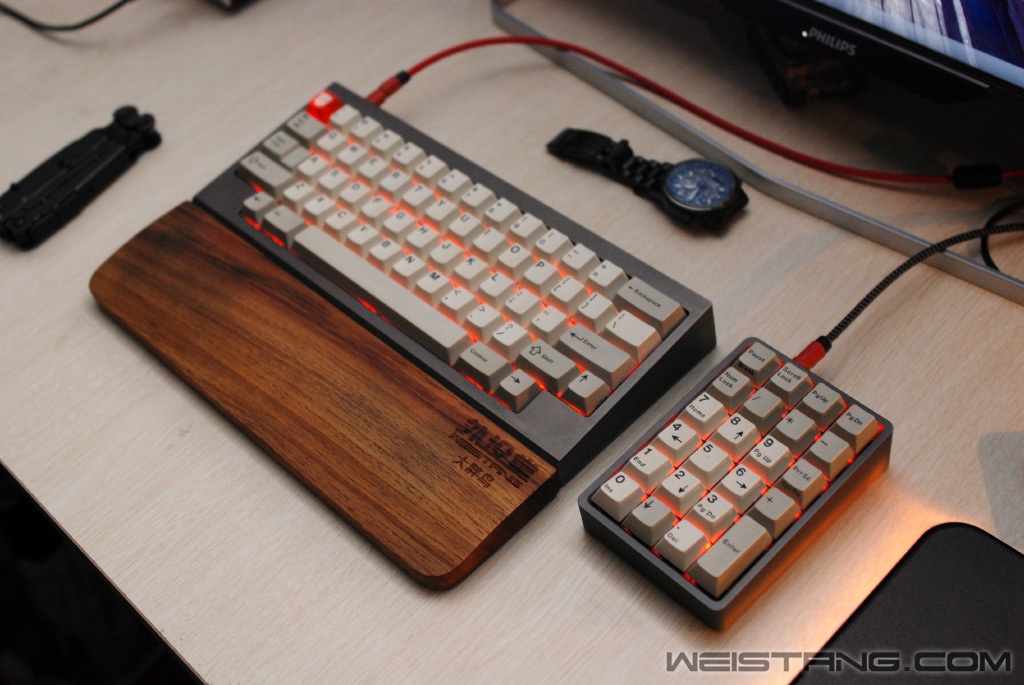

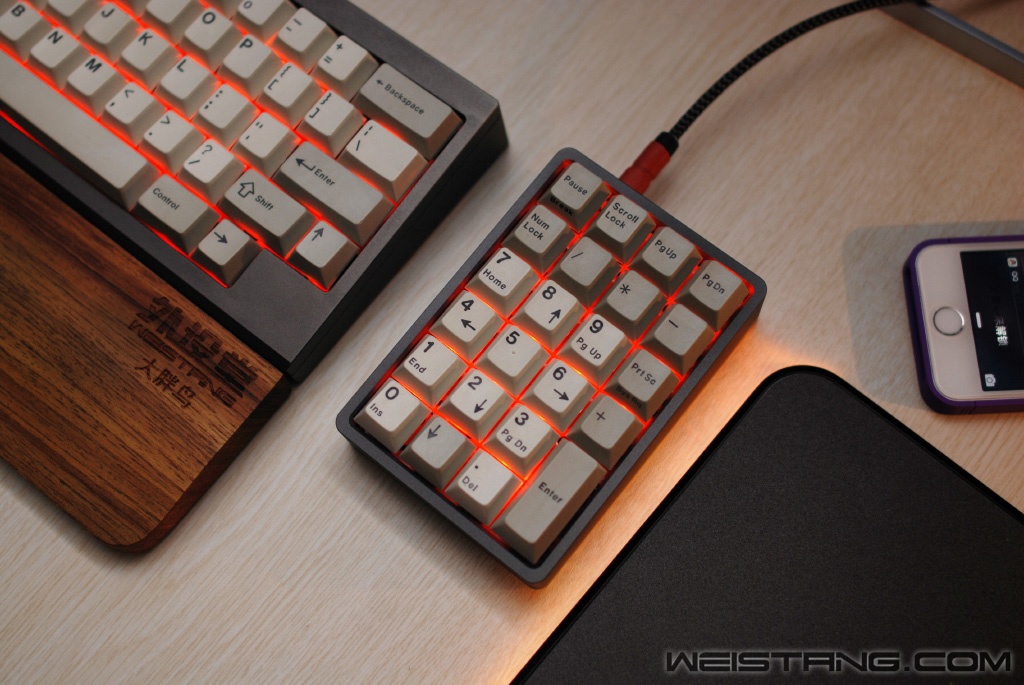

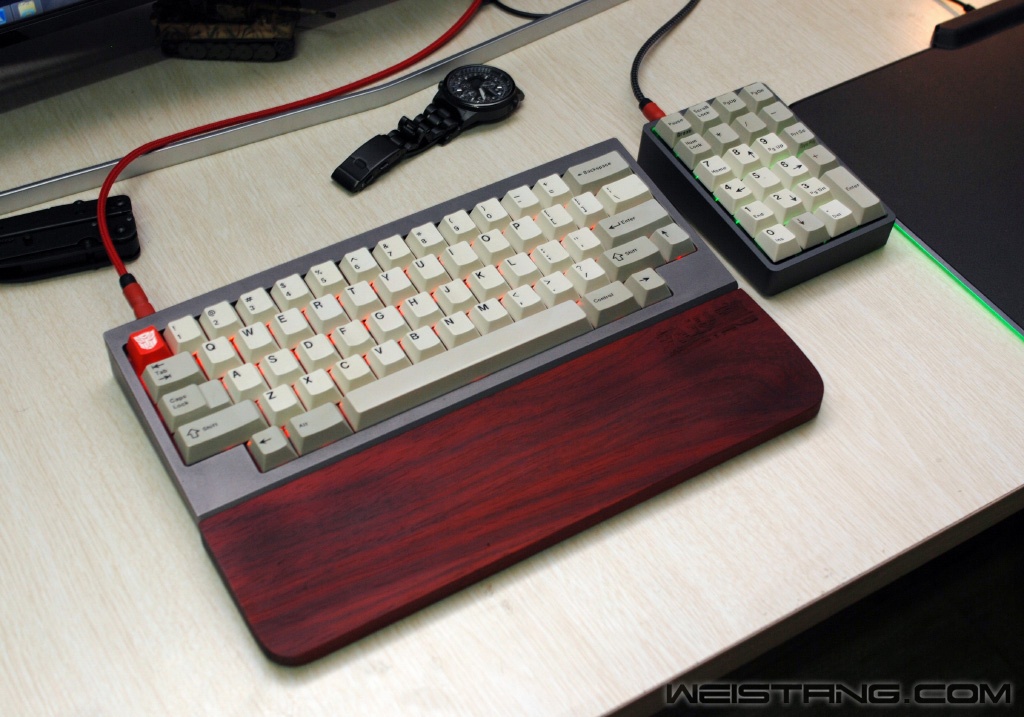

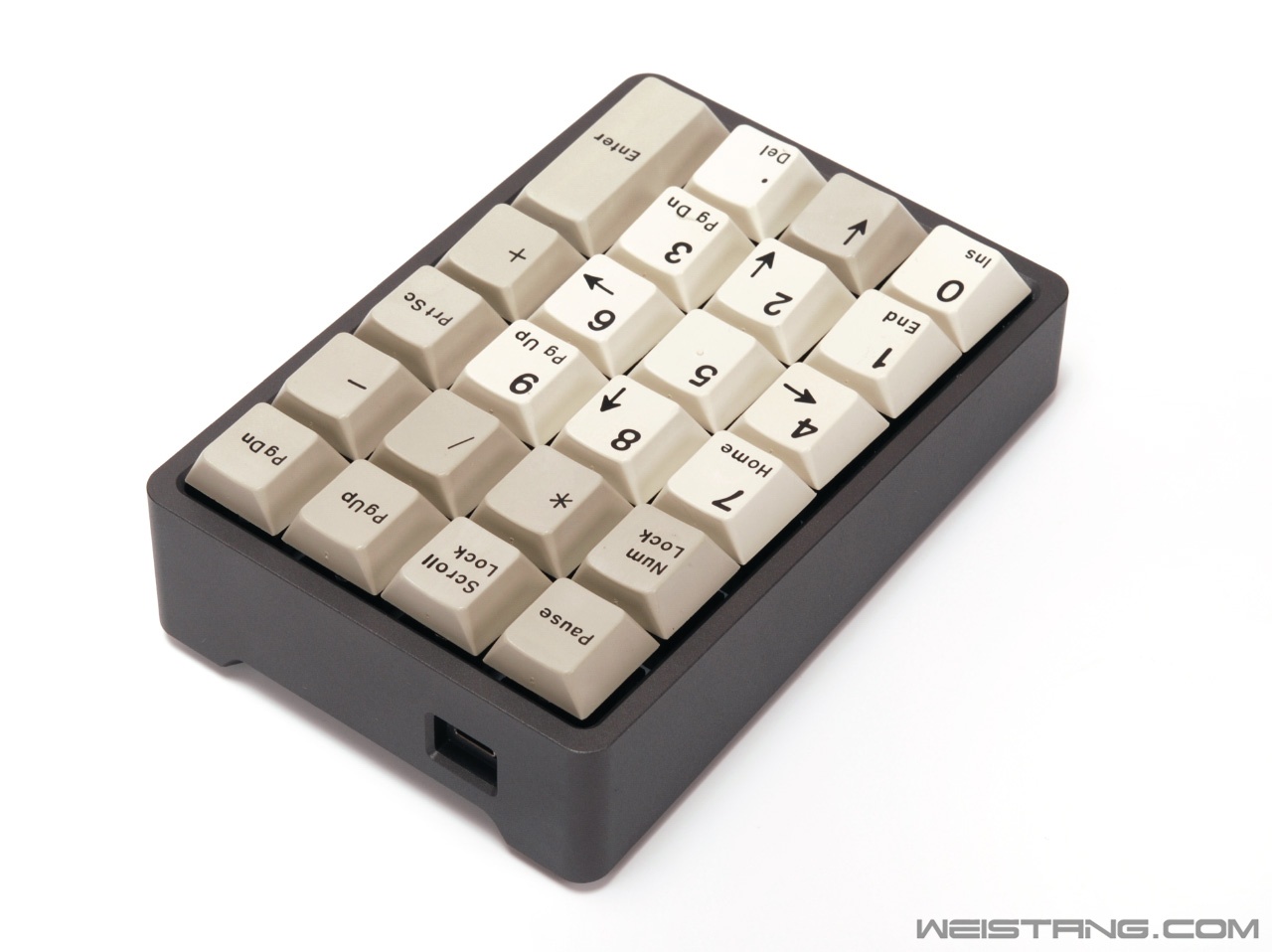

最终我们来看看跟枪灰色GACnum合体后的效果，键帽搭配的不算好看，看来最近我有必要入几套键帽了，为了各位看官的眼睛，不能再拿YLJ二色糊弄了！

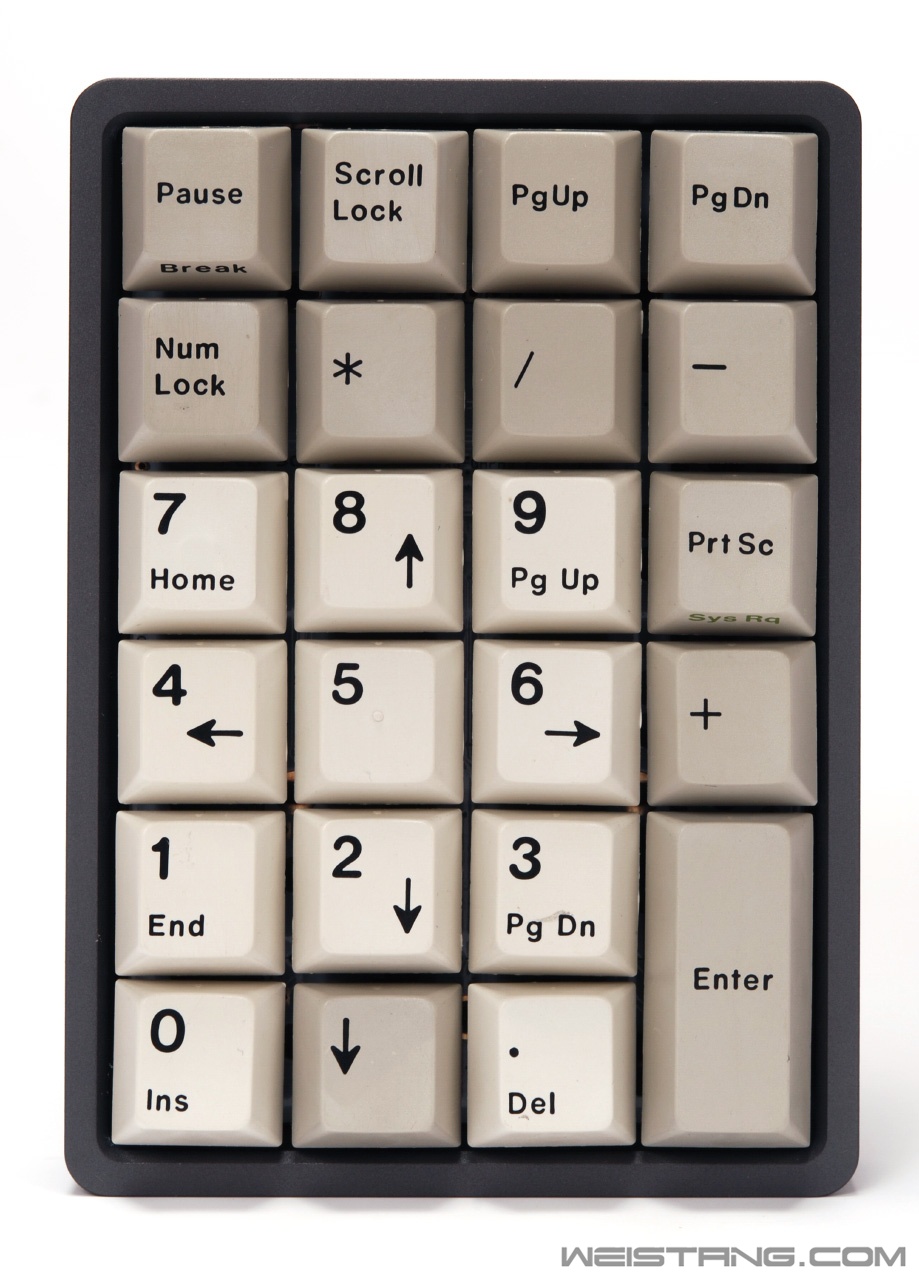

正面
整体
整体
整体
整体

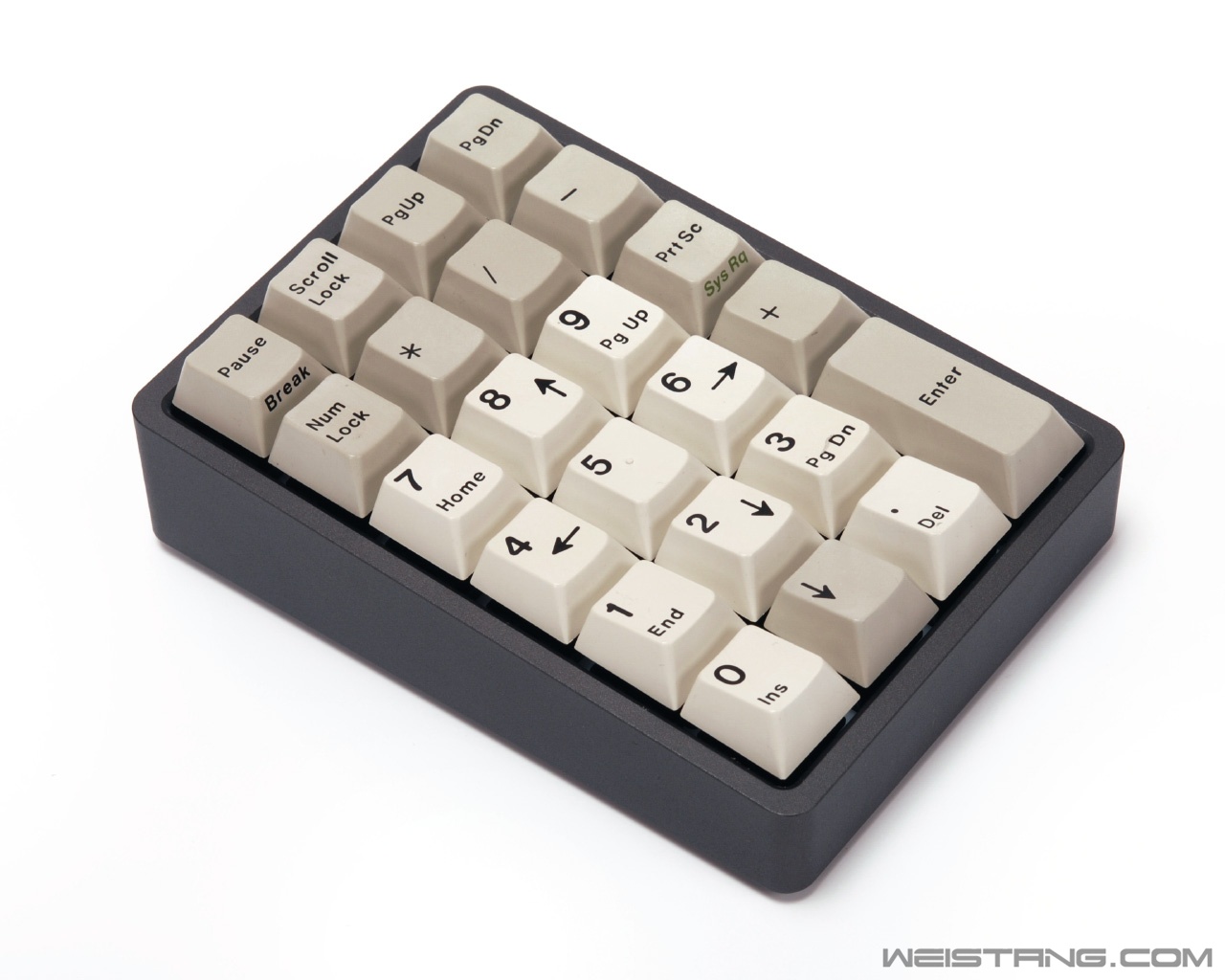

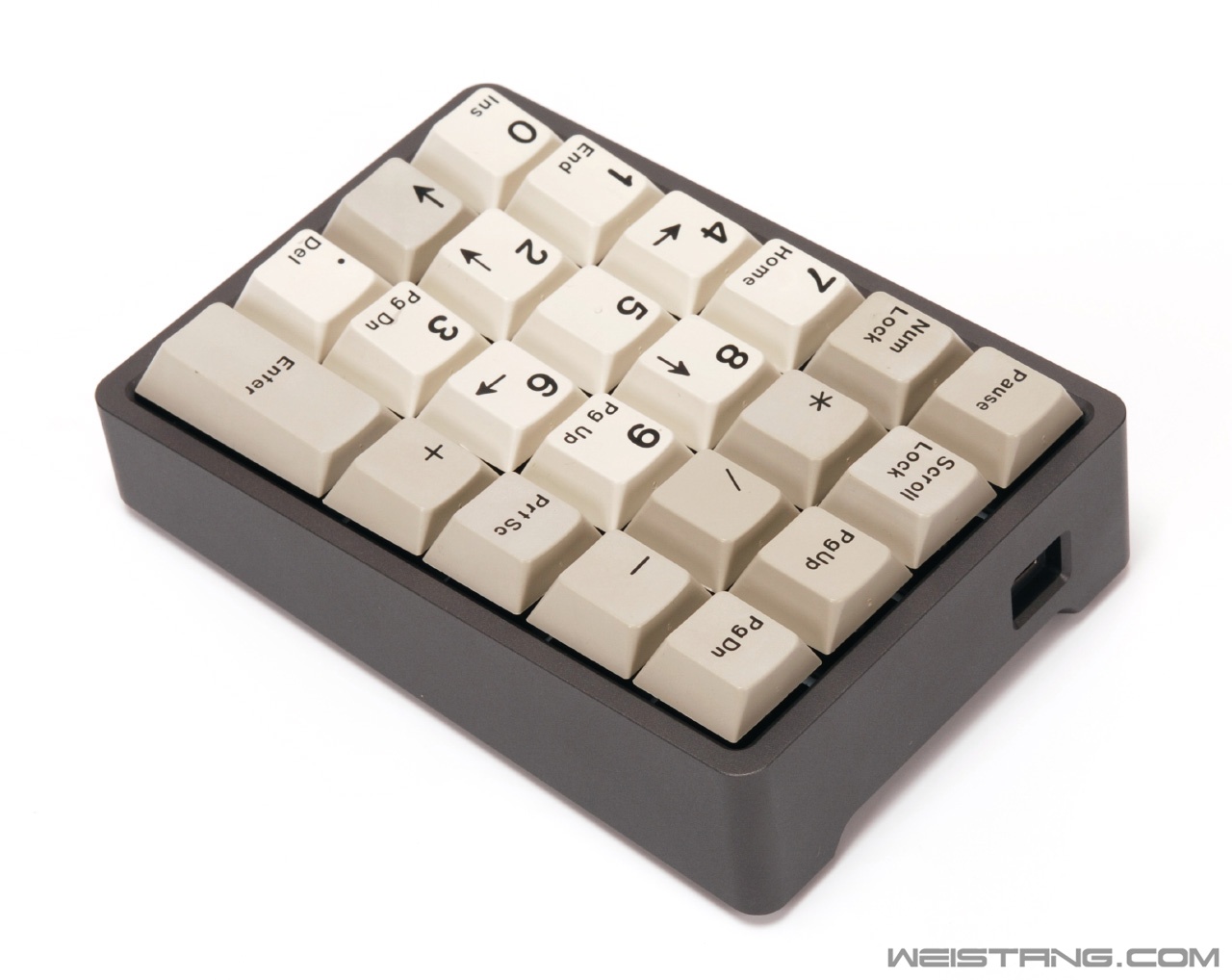

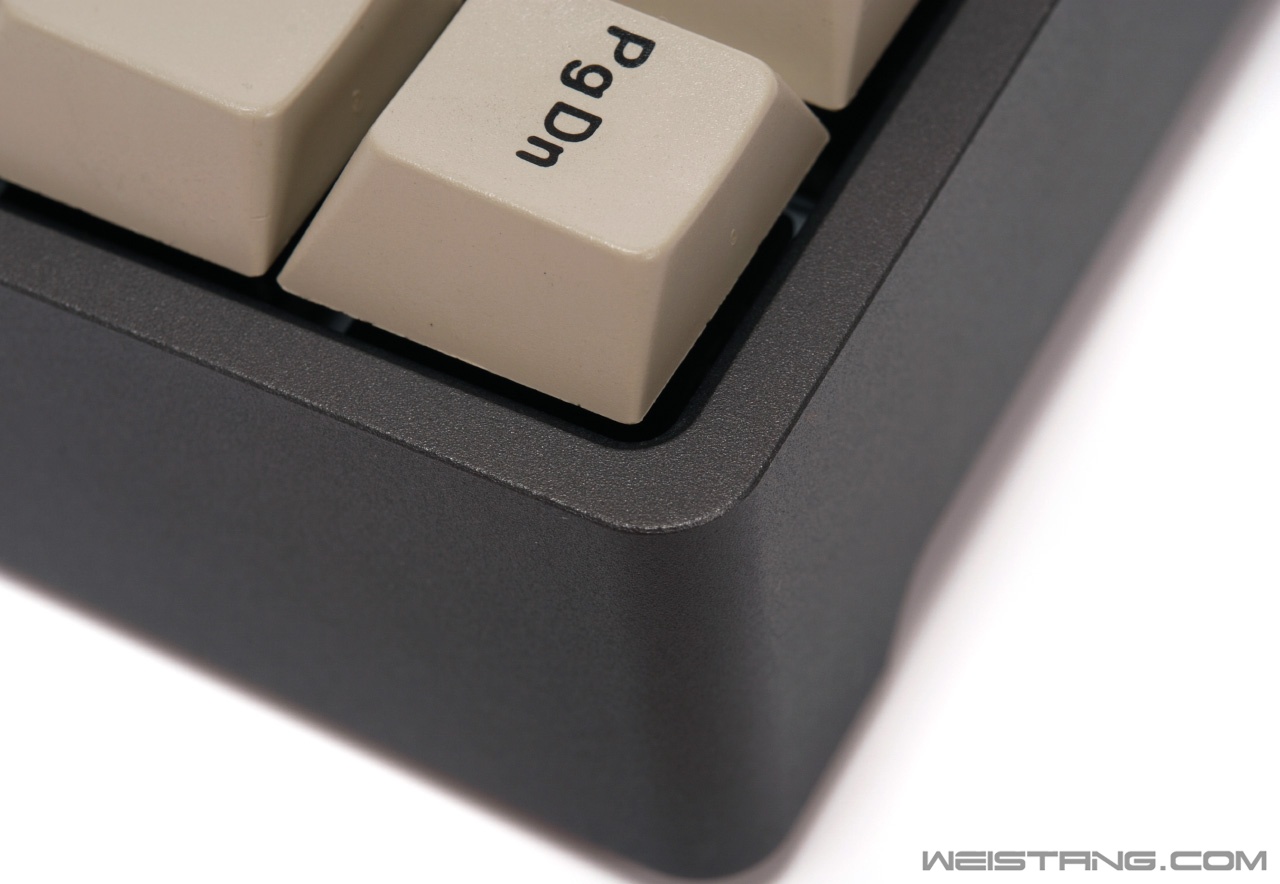

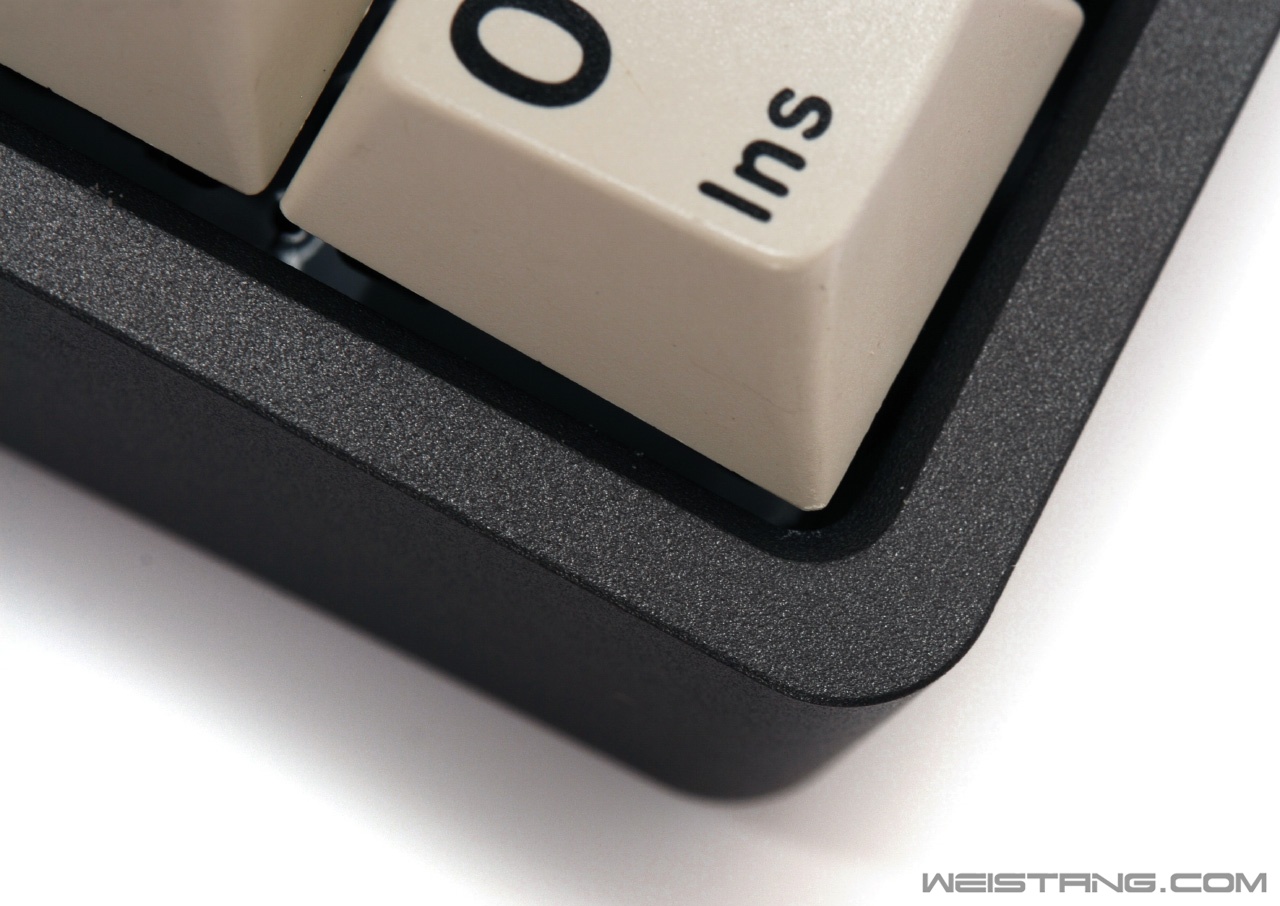

原厂高度键帽与GACnum边缘完美兼容 不会出现卡键
特写

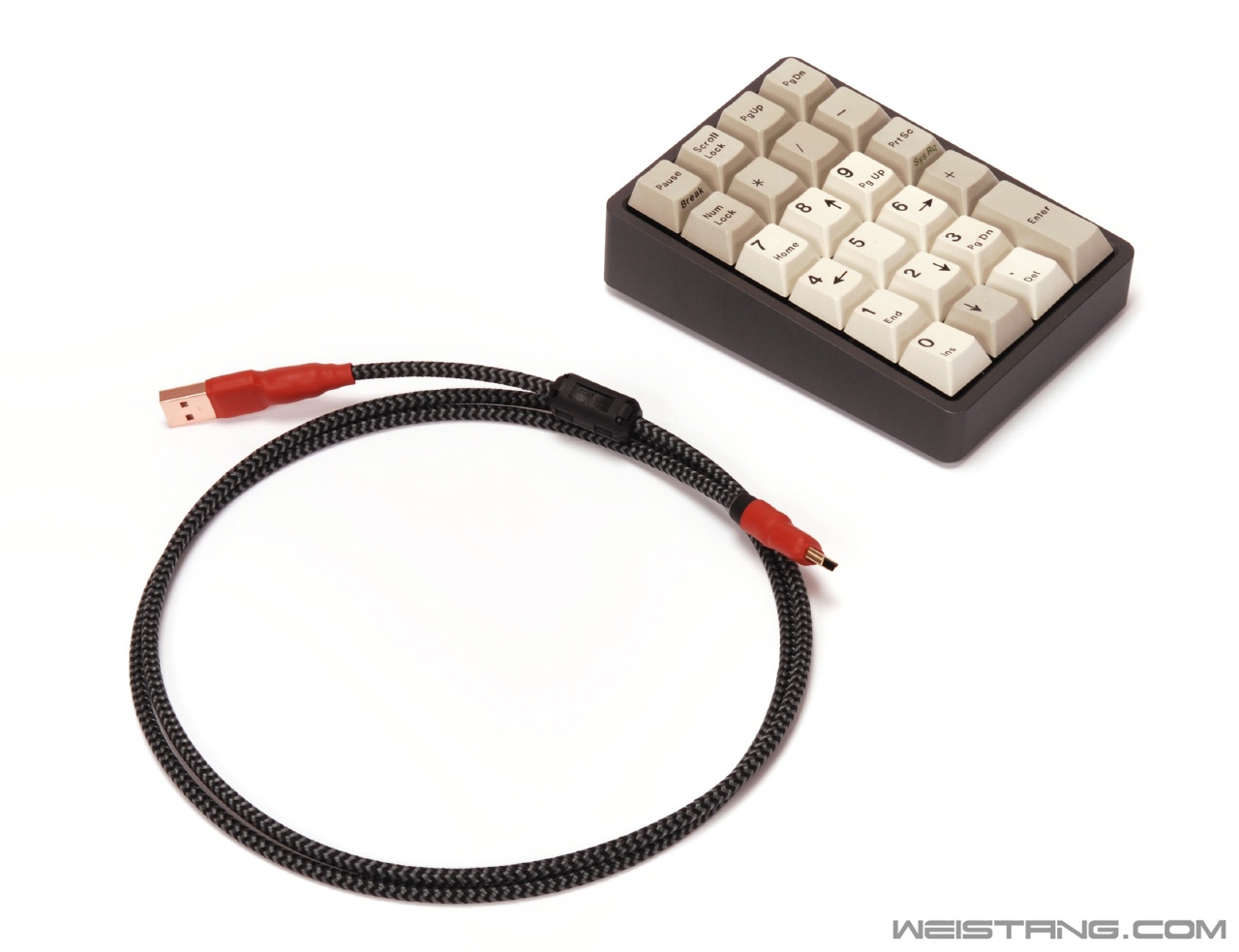

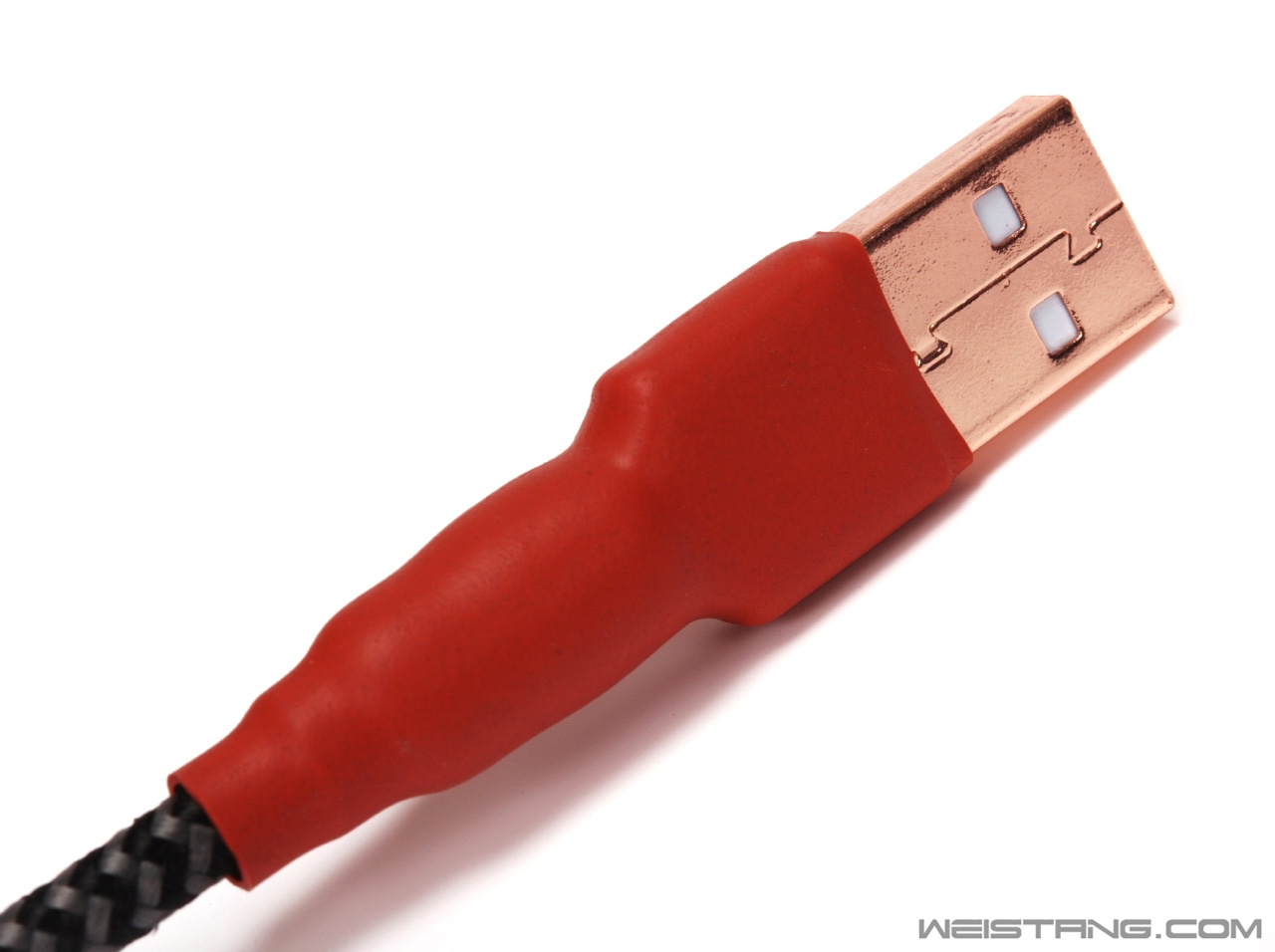

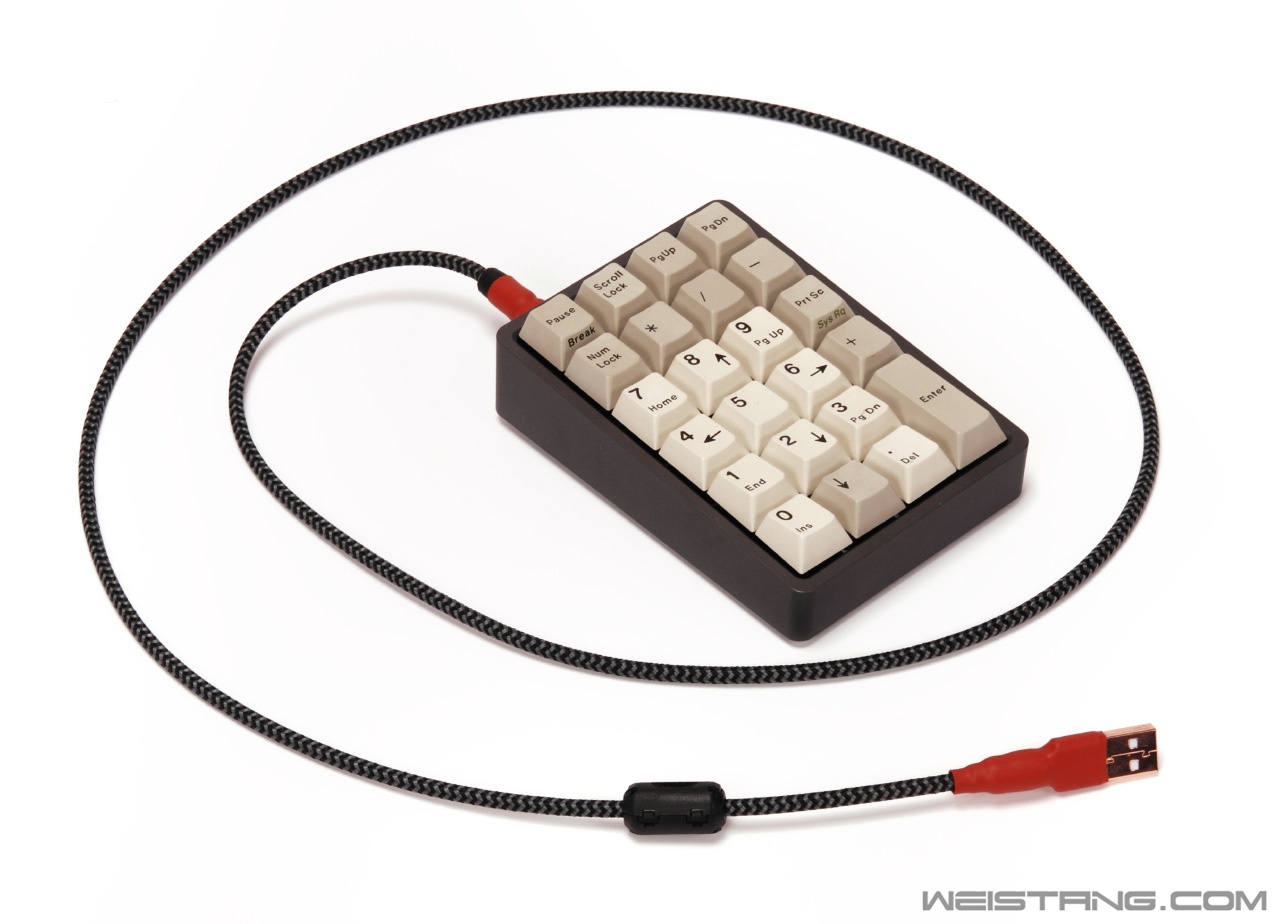

又做了一条玫瑰金USB转T口的线
特写
这条线欠大家团购，主要是我一个人真的有些做不过来，做一条线超慢，纯手工强迫症患者的胖鸟伤不起。

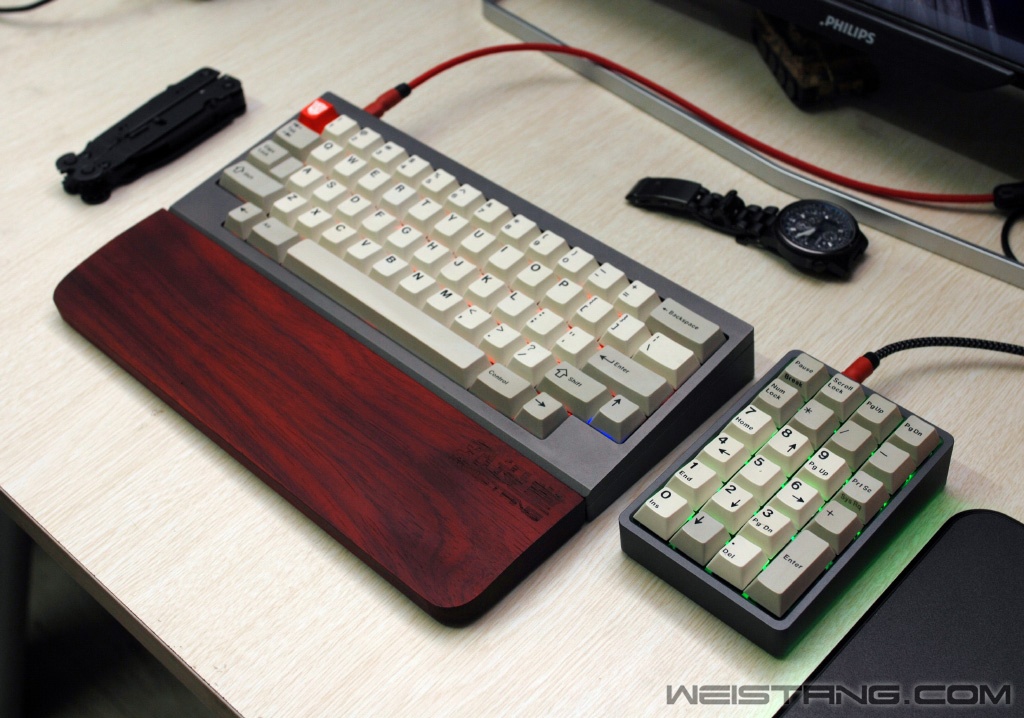

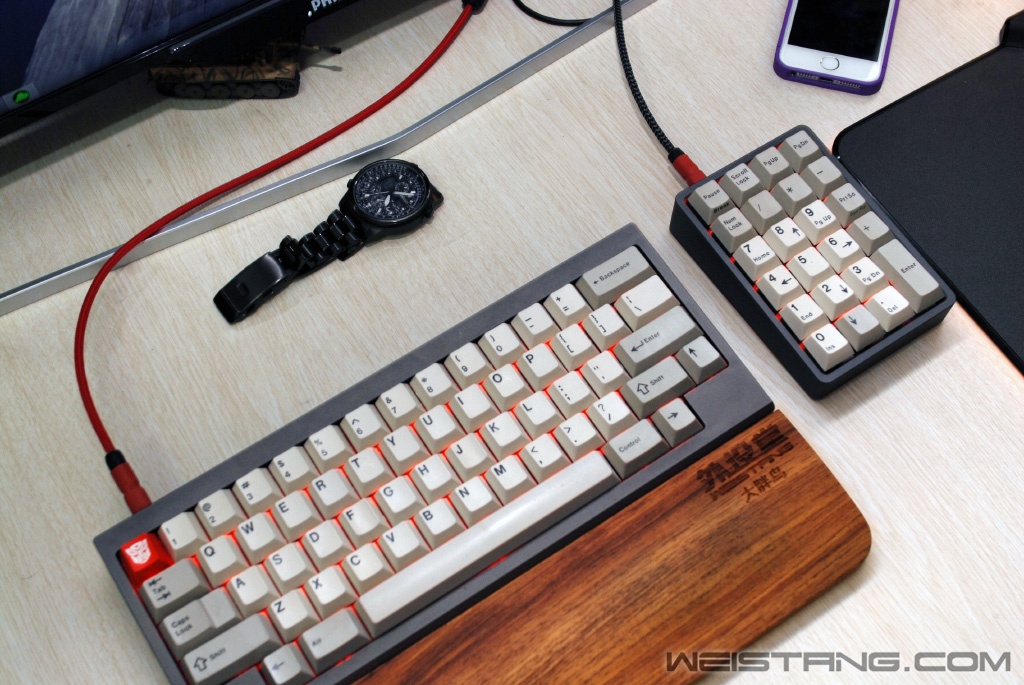

合体
编程
编程环节包括如下几步，主要是我们开始设计键盘的配列，然后复制编辑好按键功能以及配列的代码到.eep固件生成UI页面中，声场固件后来进行刷写，如果玩GH60或者GHpad而不折腾编程的话那就没啥意思了。

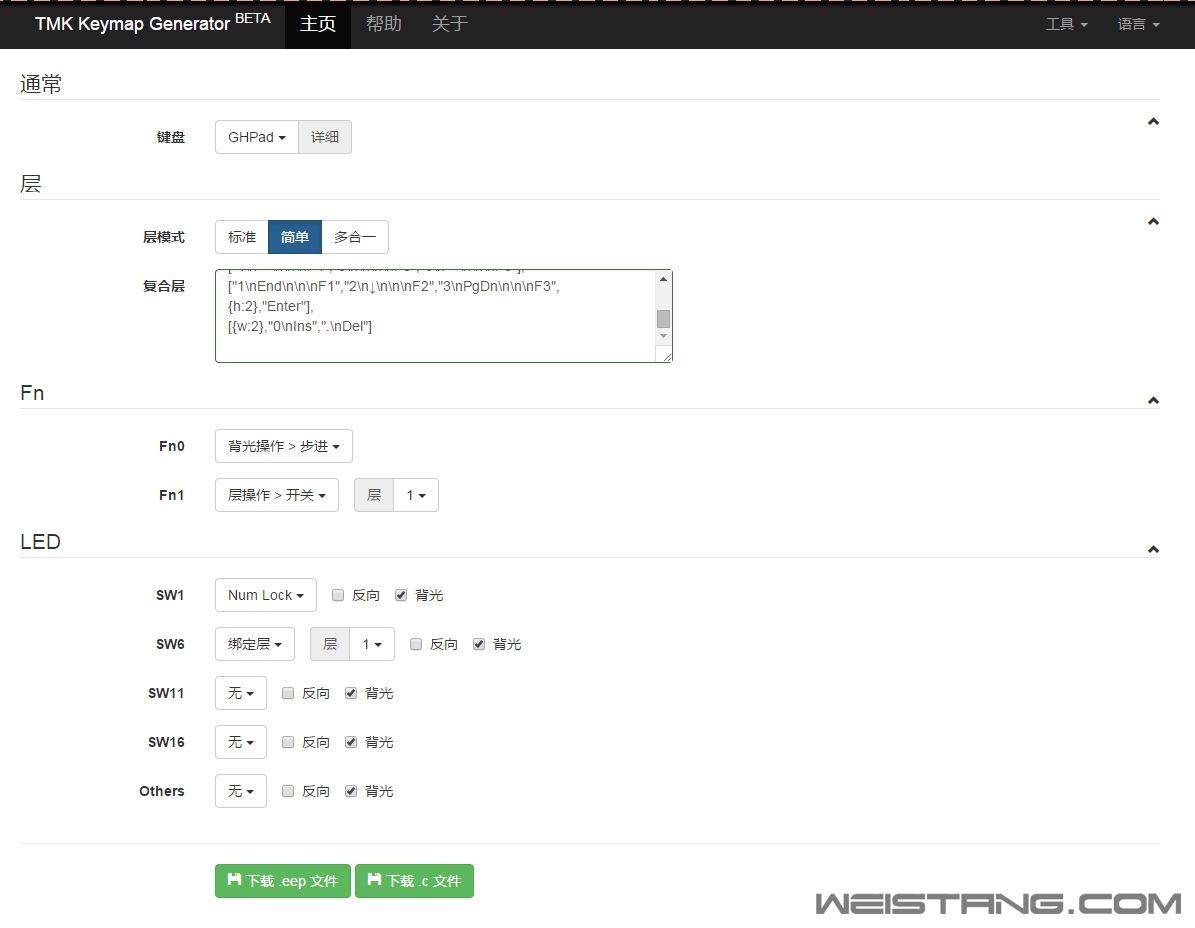

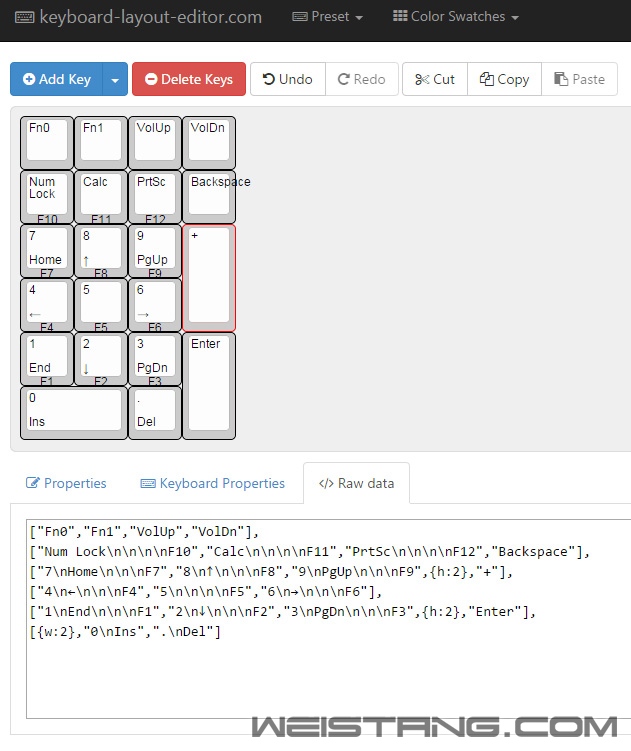

第一步：在配列编辑页面中设计自己想要的键盘配列布局以及按键功能指向，编辑好后可以在上图所示的位置复制生成的代码；
第二步：在.eep固件生成页面中下载默认名字为keymap.eep的固件，页面会校对是否有明显的按键设定错误，然后还要进行FN按键功能指向，最后下载固件；

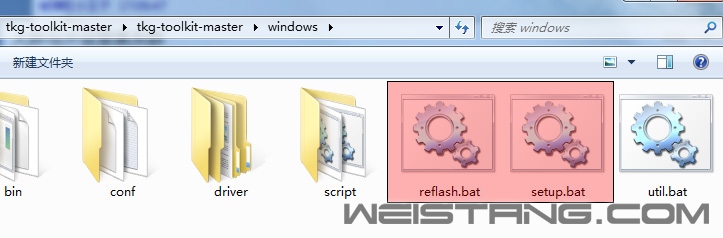

第三步：在这里下载tkg-toolkit-master工具包（ROG主板用户请在这里下载tkg-toolkit-master工具包），这个工具包是用来刷固件的，解压后我们主要运行上面两个批处理文件；
第四步：接好键盘后，长按底部的按钮以进入到dfu模式，此时电脑会有usb设备插入提示，右键我的电脑设备管理器能看到ATMEL MEGA32U4主控被识别了，如果有叹号的话需要更新一下驱动（tkg-toolkit-master工具包中包含）。

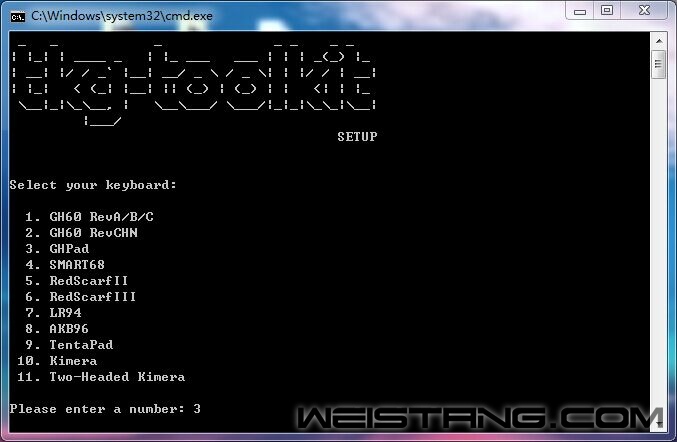

第五步：运行setup.bat后进入到上图界面中，选择3回车，一路回车直到窗口自动关闭（此时我们完成了GHpad.hex固件的刷新）；

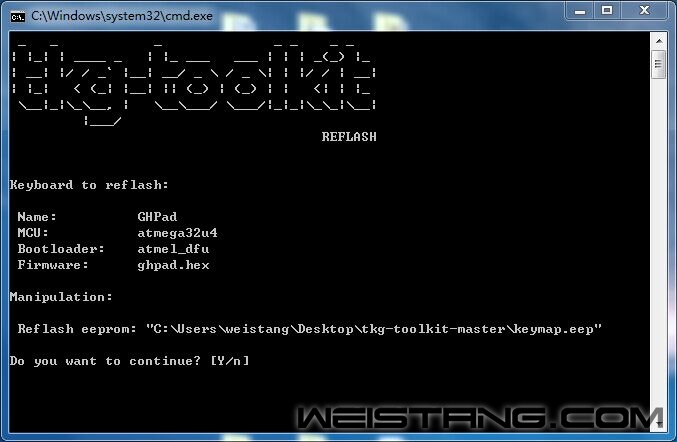

第六步：将第二步生成的keymap.eep固件拖拽到reflash.bat图标上运行；
第七步：此时会自动弹出这个窗口，一路回车等待，直到窗口自动关闭，此时我们完成了对GHpad的编程以及固件刷写；
完成上述七个步骤之后我们就可以测试一下按键功能是否正常，其实除了上述的方法大家还可以在第二步之后通过Flip 3.4.7工具来进行固件刷新，只是我们需要先刷写GHpad.hex基础固件（tkg-toolkit-master工具包中包含），然后再写入Keymap.eep到EEPROM中，这个环节也很简单，搞定后要手动拔插usb数据线重启键盘，之后应该就没问题了。
实拍

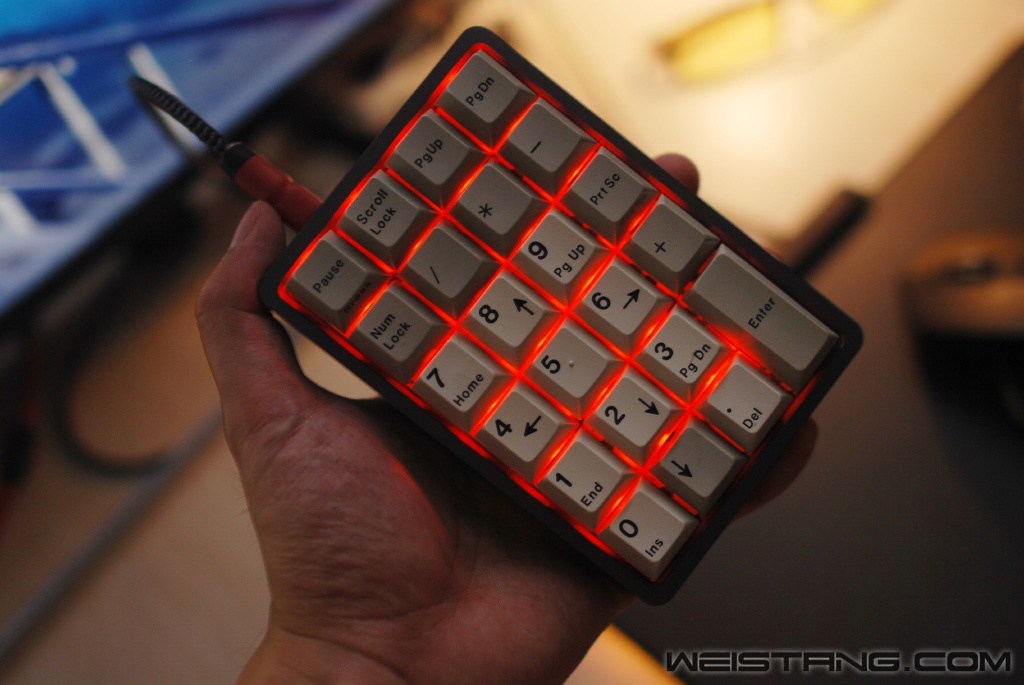

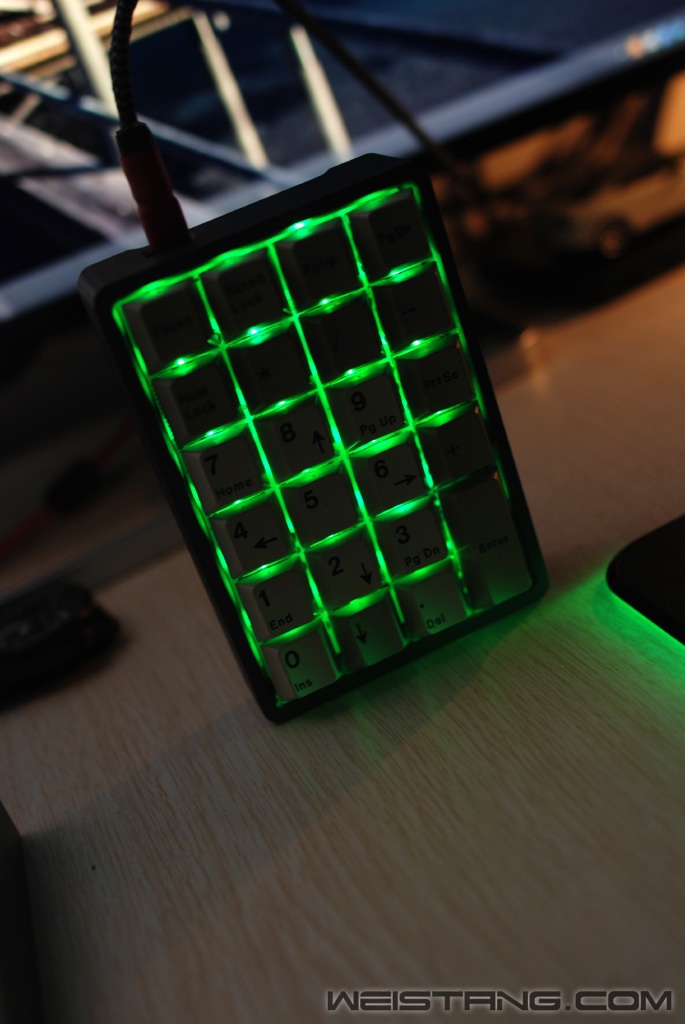

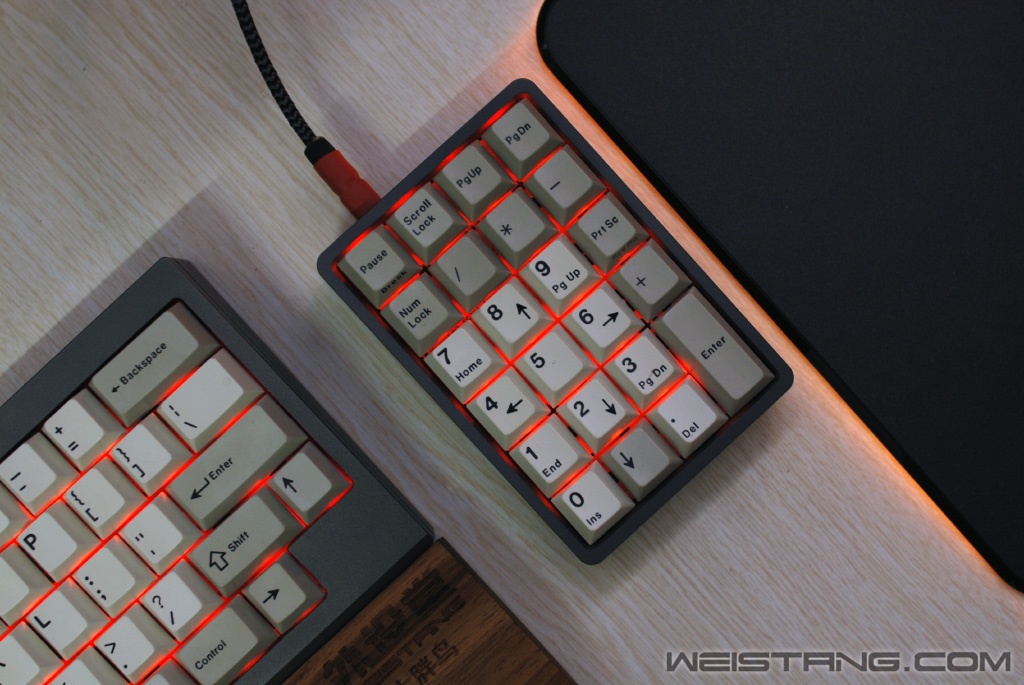

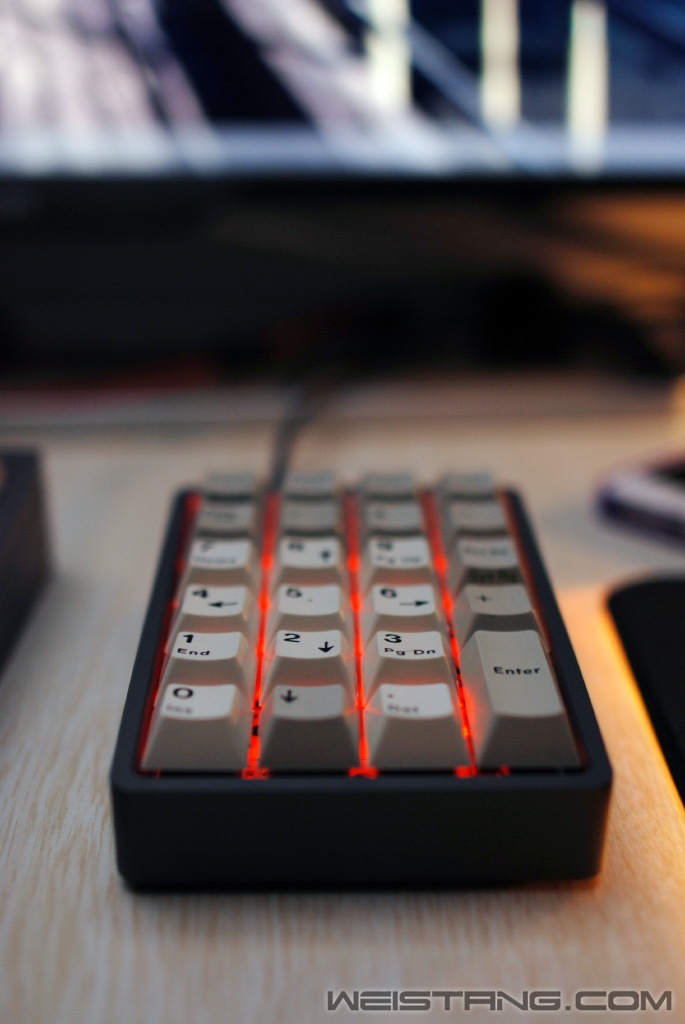

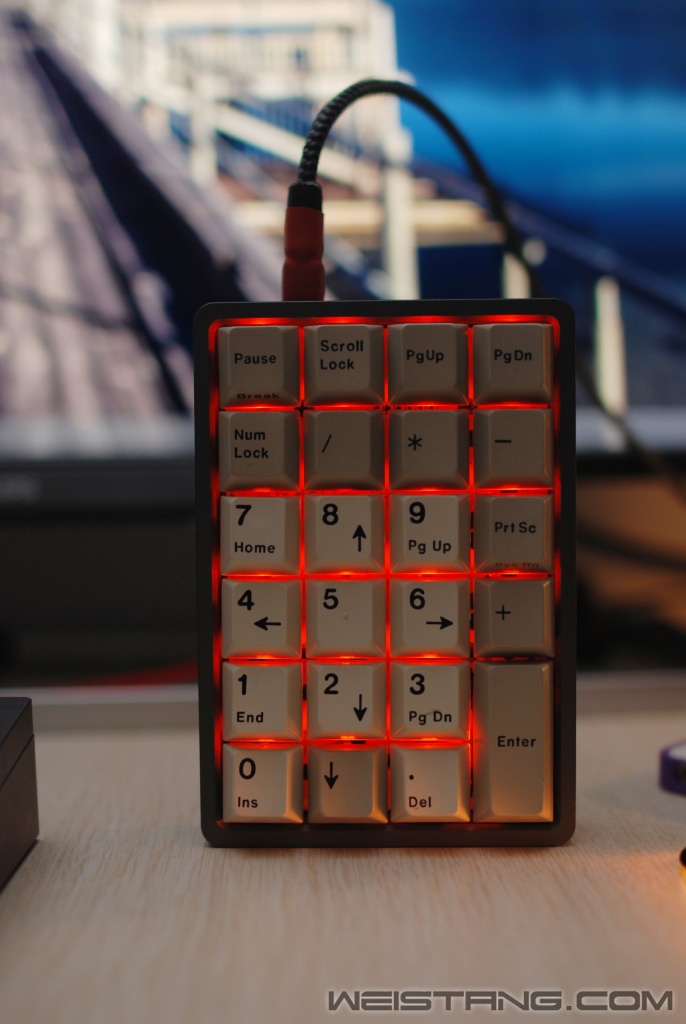

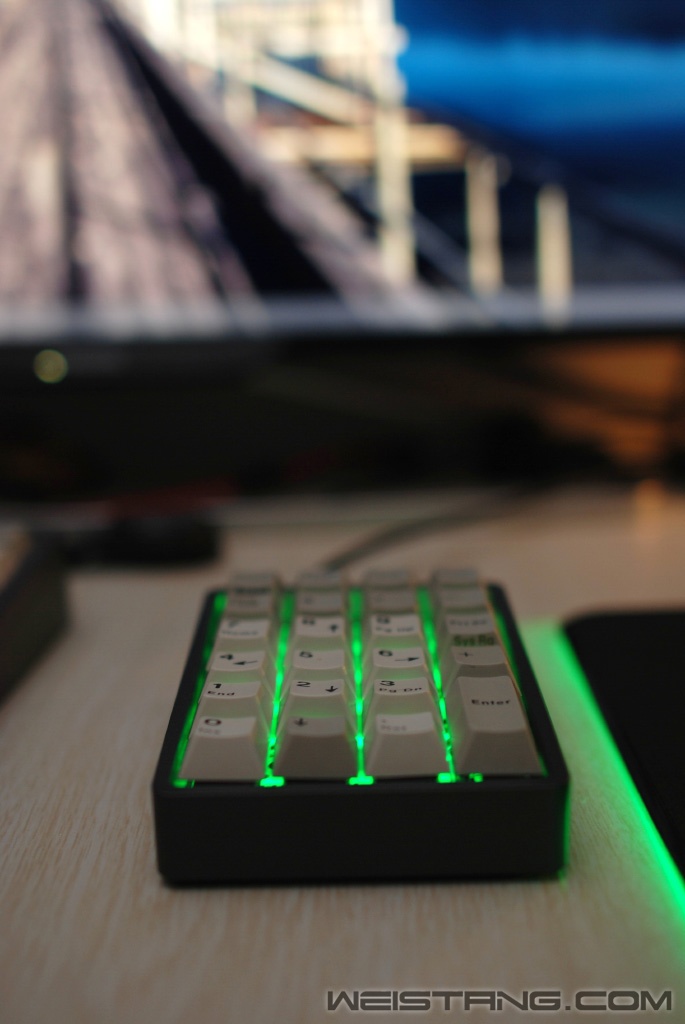

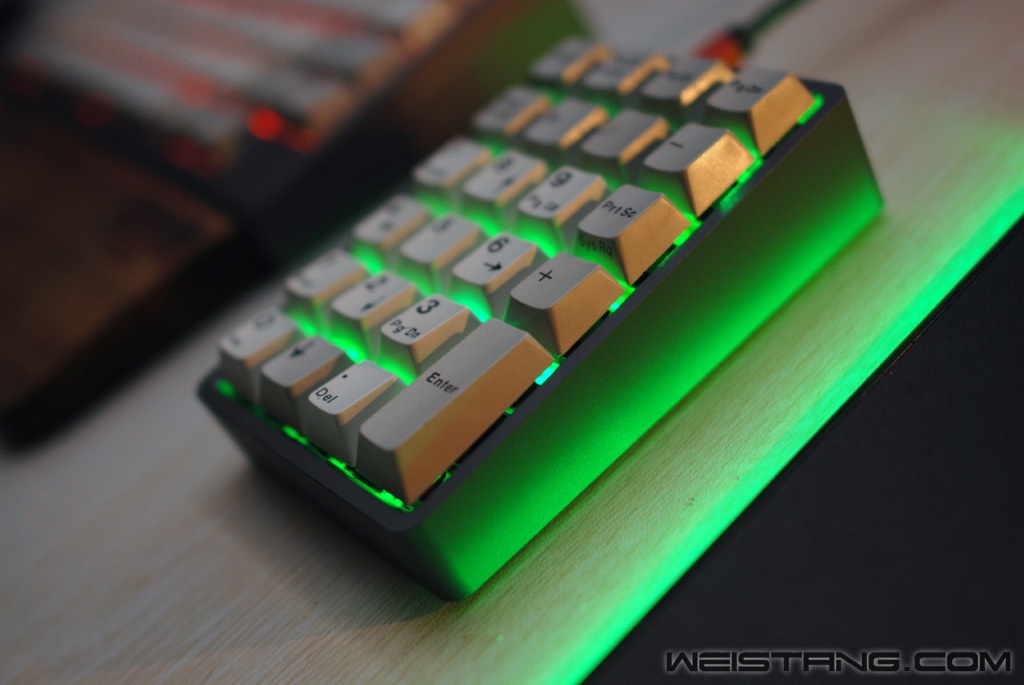

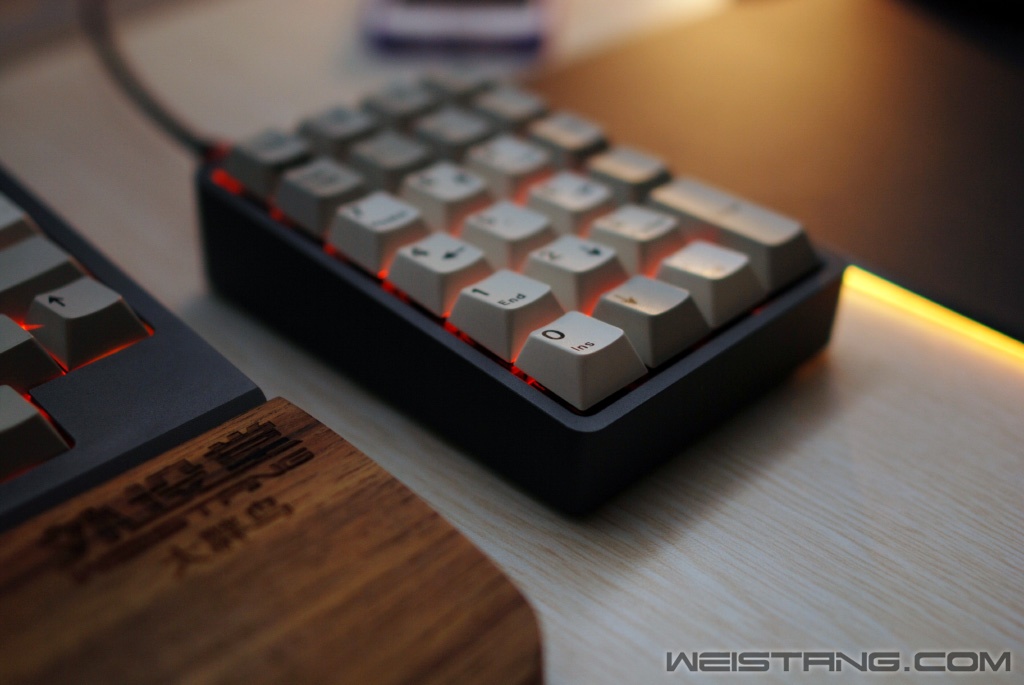

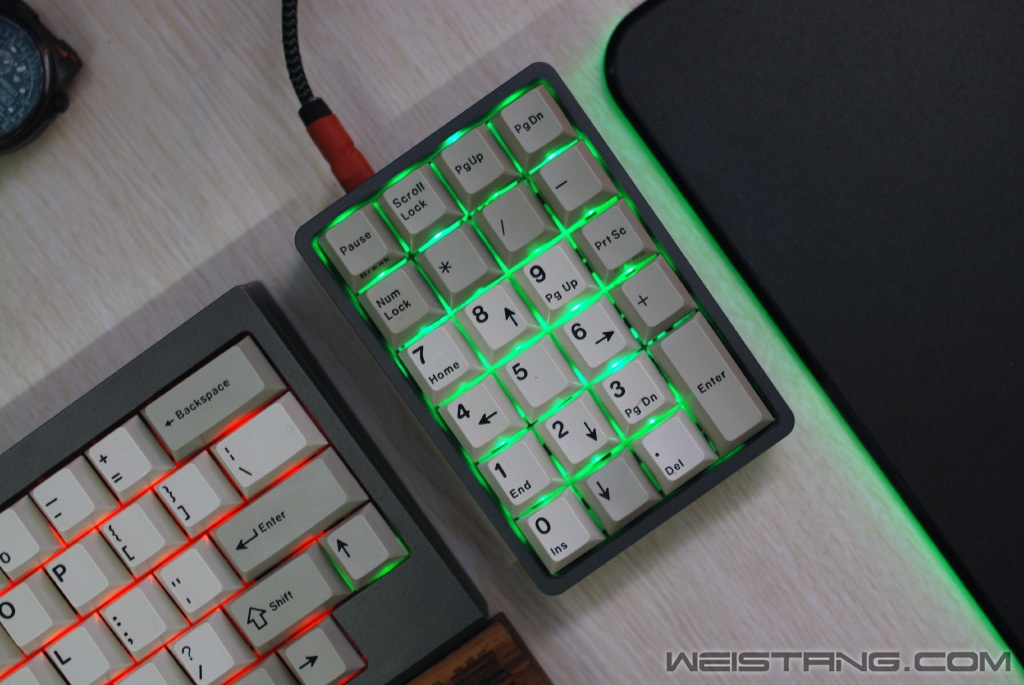

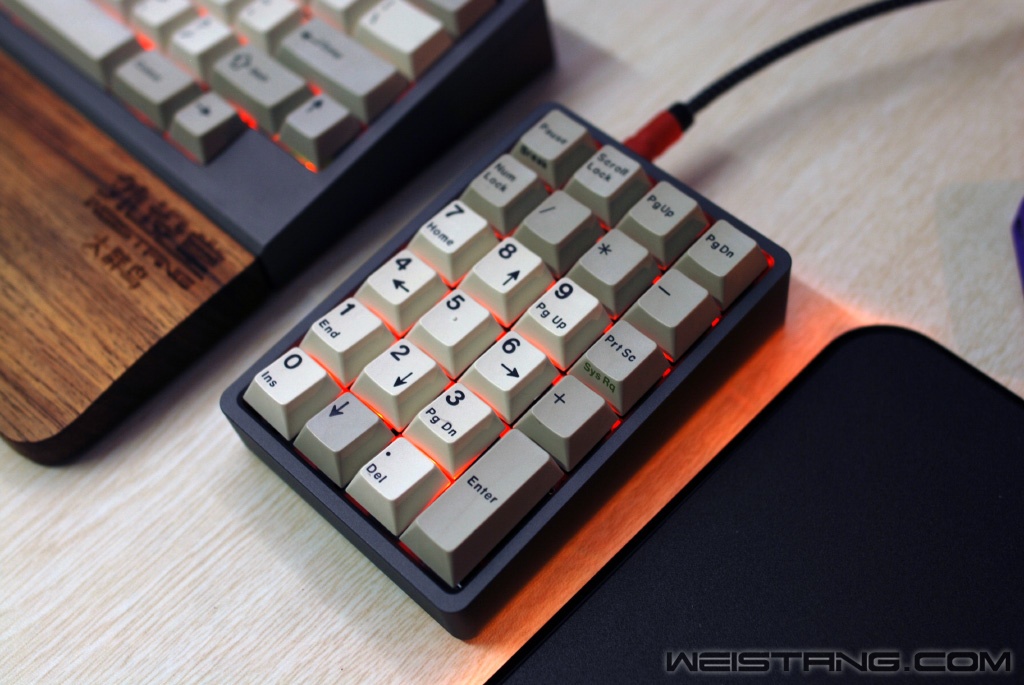

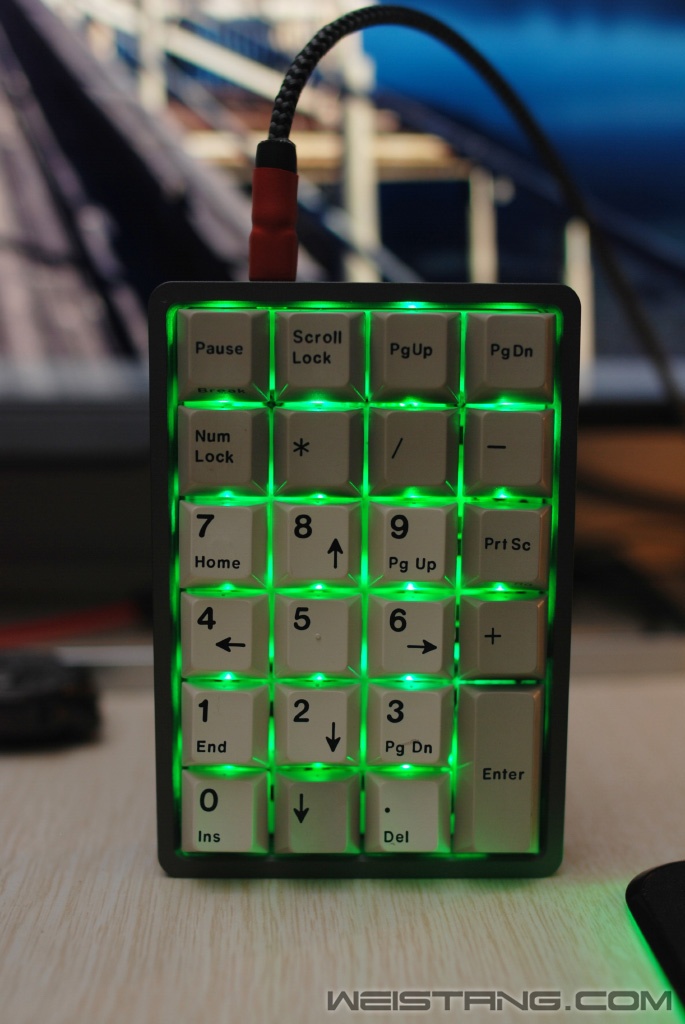

因为是热插拔灯座，所以我们改灯就更容易了，一共23个轴对应23颗LED，找好高度剪好引脚直接插进去就好了，开开心心，当然混灯也是不错的选择，我这里也是没有多少LED了，就换了一套橙色的，估计橙色灯大家快看吐了吧！另外还要感谢友情出场的灯光师Razer烈焰神虫幻彩垫子。
这样一把23键的可编程数字键盘就搞完了，后续的乐趣就是换灯换键帽和编程了，对于我用60%玩GTA5的人还真需要这么一把小键盘！
总结
组装一把这样的客制化小键盘一方面需要银子，一方面需要时间，一方面需要耐心，改热插拔灯座一定要注意两点，第一是圆孔PIN针插座的尺寸规格一定要长度合适，同时还不需要打磨轴盖，第二就是轴盖要尽量选择形变记忆性差的，说白了就是轴上盖开来装去循环几次再扣上后跟第一次见面的时候没有明显缝隙的，尽管这是一把只有23个开关按键的小键盘，但是整个过程的乐趣跟折腾一把104键盘是差不多的！
|
