响尾蛇-蓝色粒子拆解及飞线图（献给爱折腾的你）

W.L.Troy · 发表于 2014-8-19 18:34

今天有幸修理一个这么老的鼠标，还是变色版的。在这里特此声明，图片口味比较重，如果引起你肠胃不适请立刻关闭此页面。简单说下毛病，鼠标摔了，左右键高度不一致，而且导致键程差距比较大，一会上图我们就能看出问题了。

背面雷蛇的标志都快磨没了。鼠标绝对战斗成色。

底部特写，底部贴纸的文字还是清晰可见。

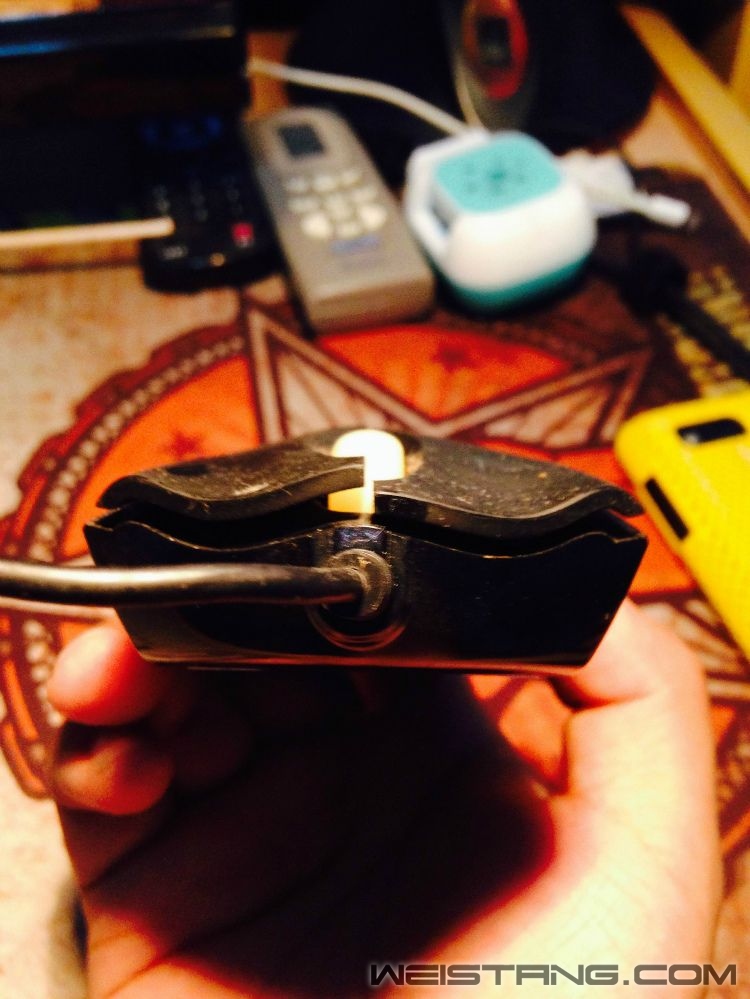

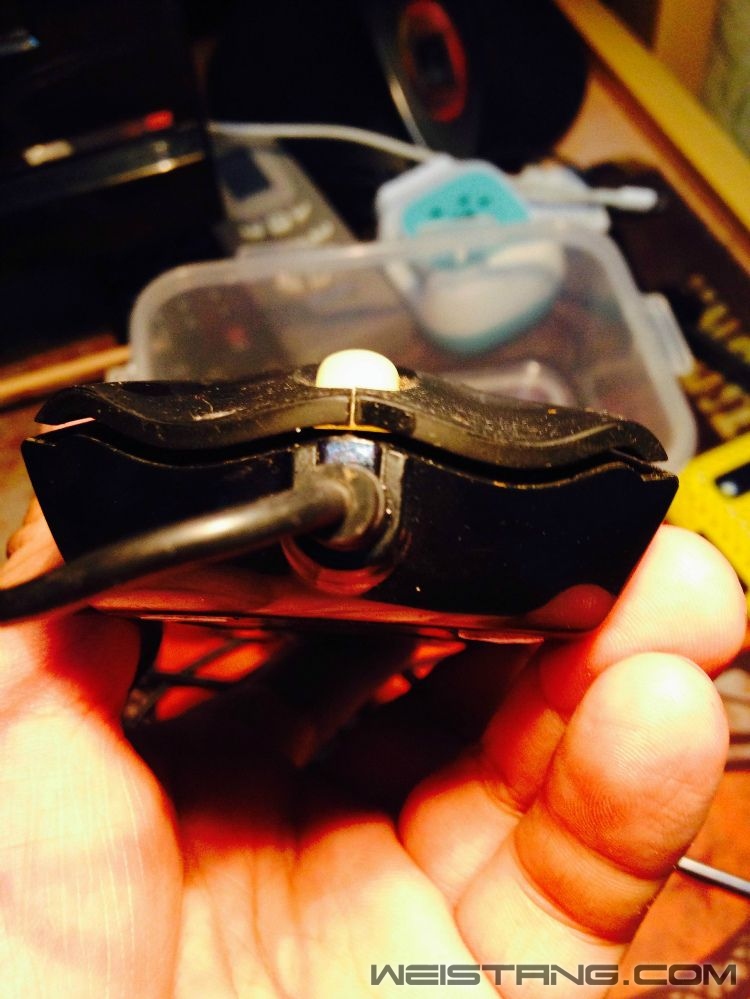

问题来了，左右键高度不一致，键程也不一致。

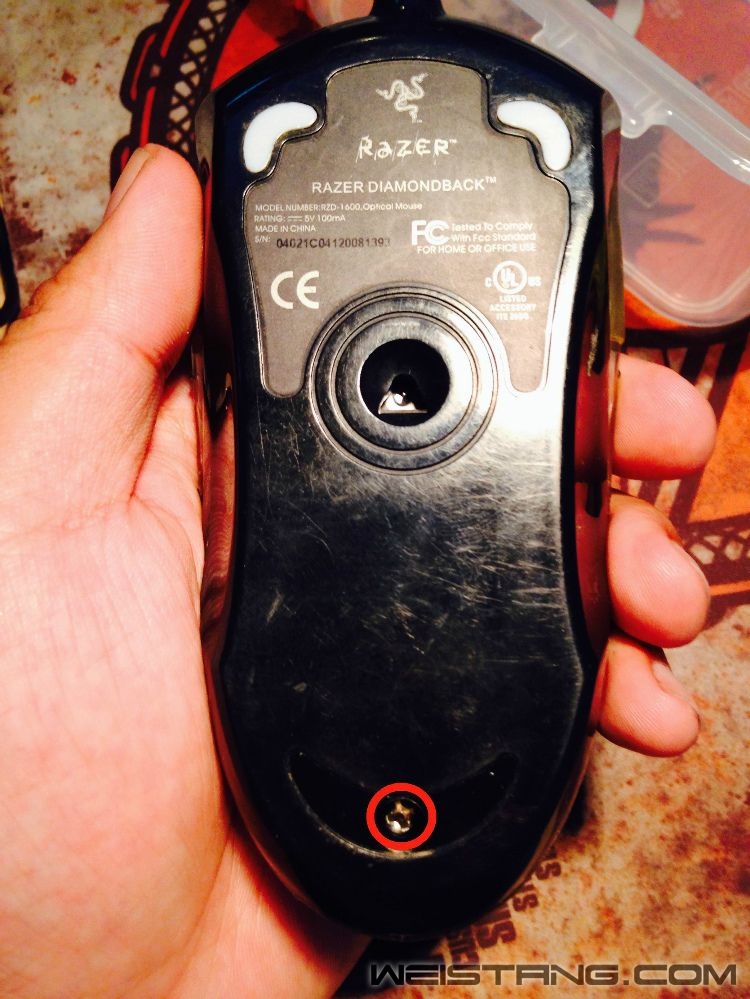

拆解鼠标，菊花位置就一个螺丝，还是大十字的螺丝，很好拆卸。

拆开后特写。看见泛黄的侧边和上壳边上的那层黄泥了吗？真叫人恶心。

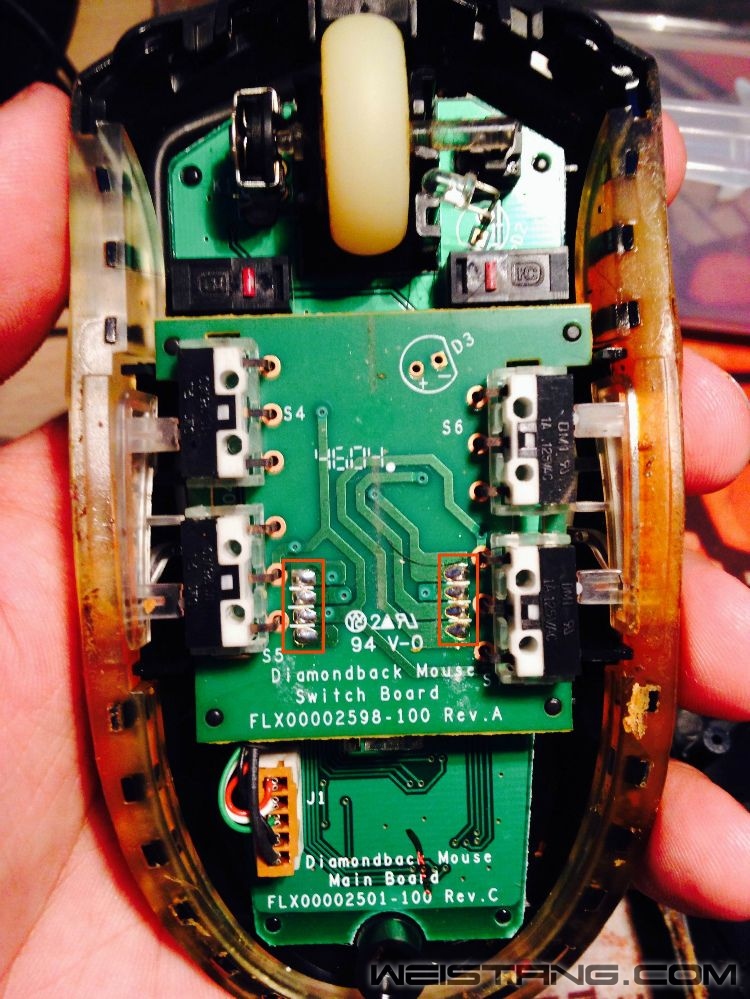

鼠标PCB上板的特写，这里我们看到方块标记的地方是双层板对穿焊的焊接点。现在的大部分雷蛇鼠标都改用更方便安装和维护的插口排线设计了。（2013版以前的蝰蛇除外）

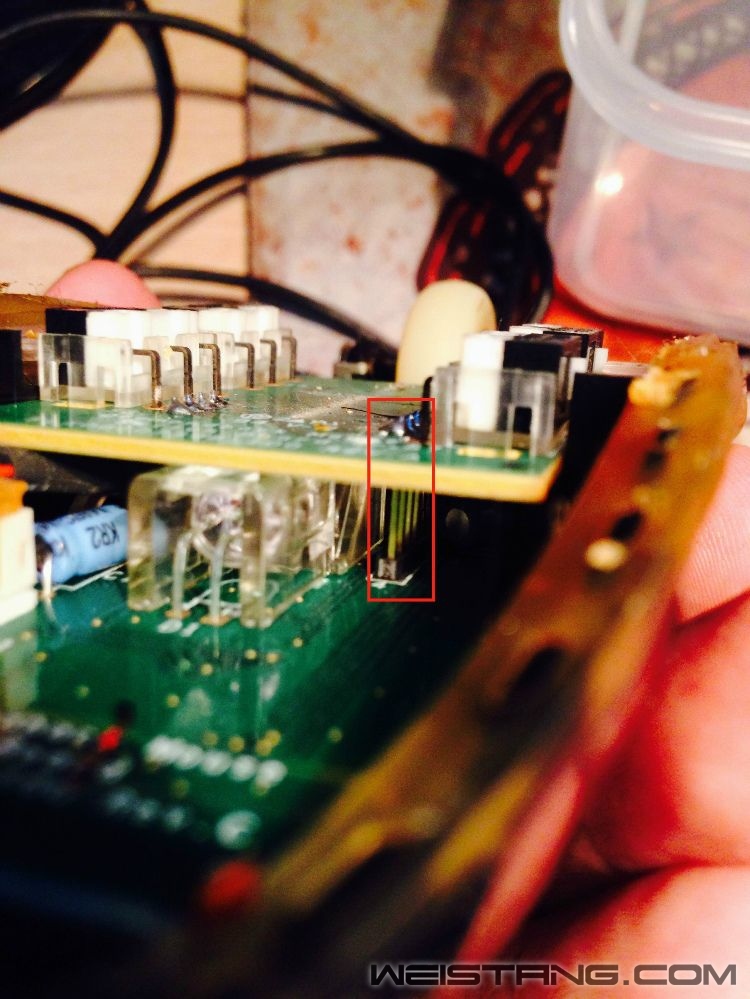

底部侧面特写，看红色方框内的对穿针。

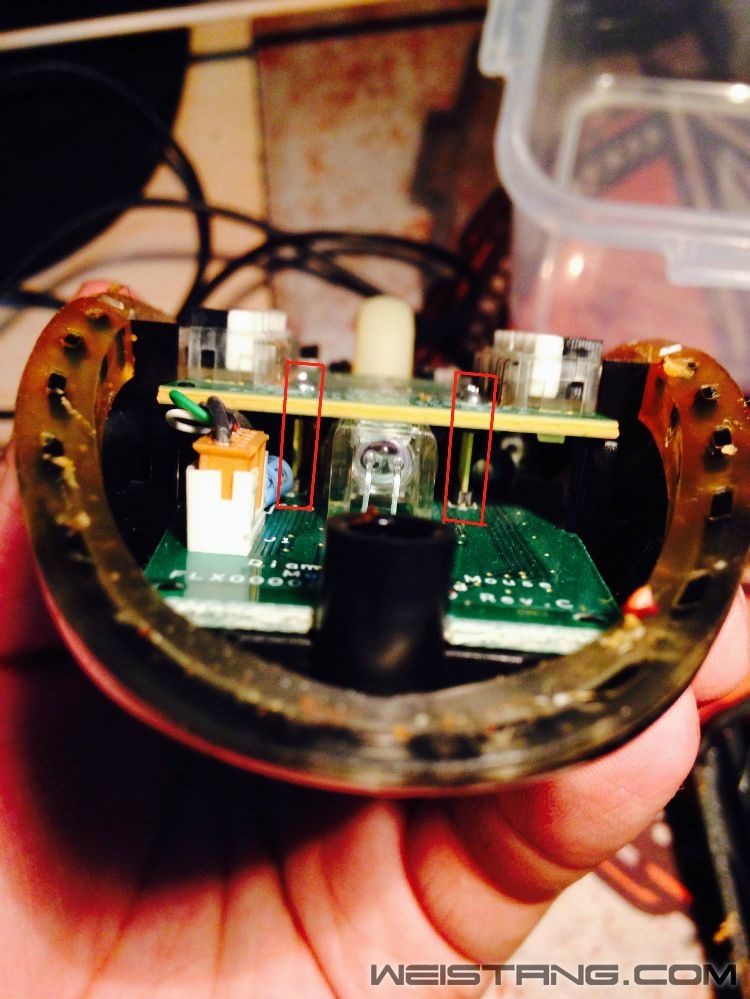

从侧面再来一张，这让我想起了，罗技的G500系列和G700系列。

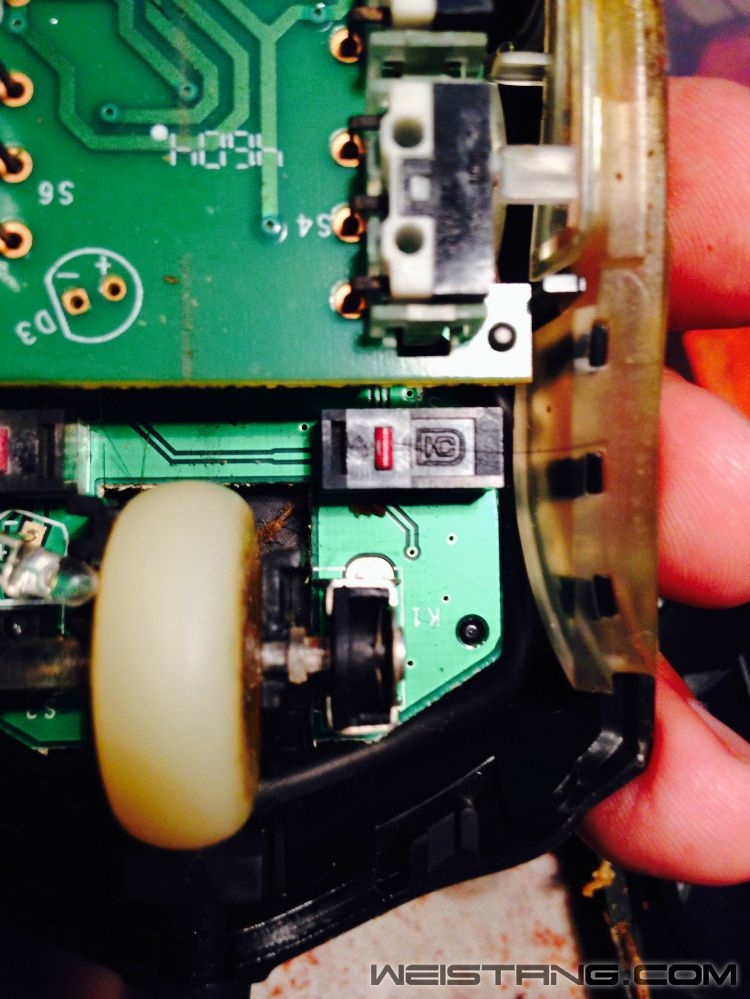

HC红点微动特写。居然用了这么多年依然坚挺。我做过测试，毫无双击的情况。

上壳的一字按键柱明显有磨损的情况，现在生产的14年新品都改十字的按键柱了，增加的按键柱的耐用性。

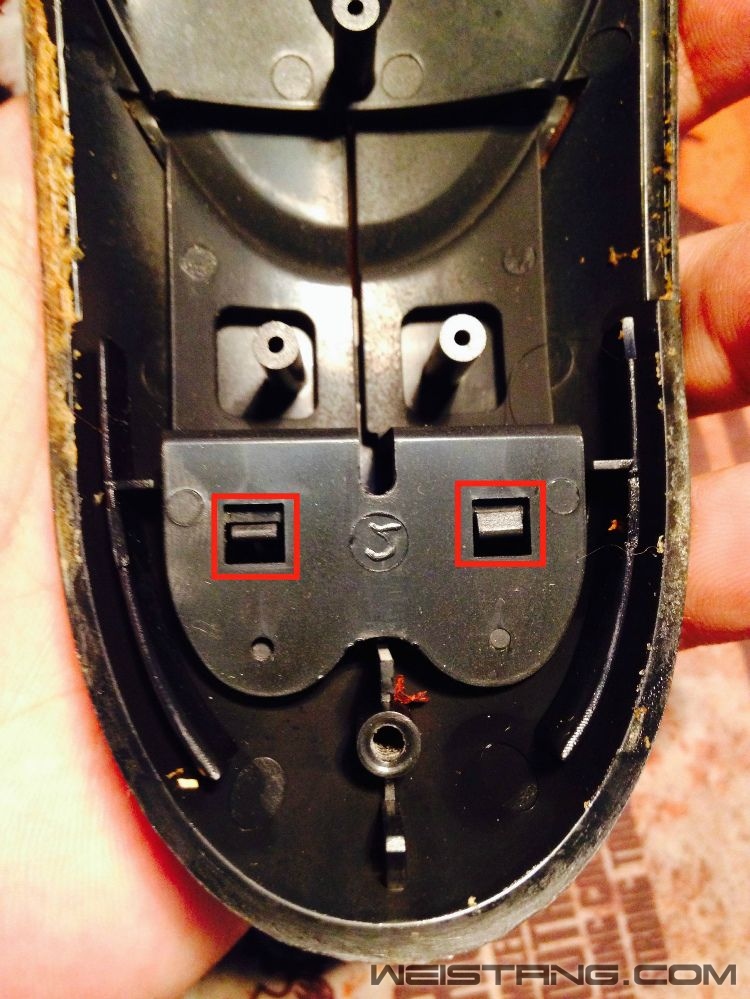

此时看到这里上壳部分有两个卡子，右侧的位置没问题，卡在卡口里，左侧的明显有脱离卡口的迹象，这就是左右按键高度不一致的主要原因，我们将左侧的卡口卡到位，问题就解决了。（其实这鼠标
就这么个小问题）

调整完成以后左右按键彻底平了。

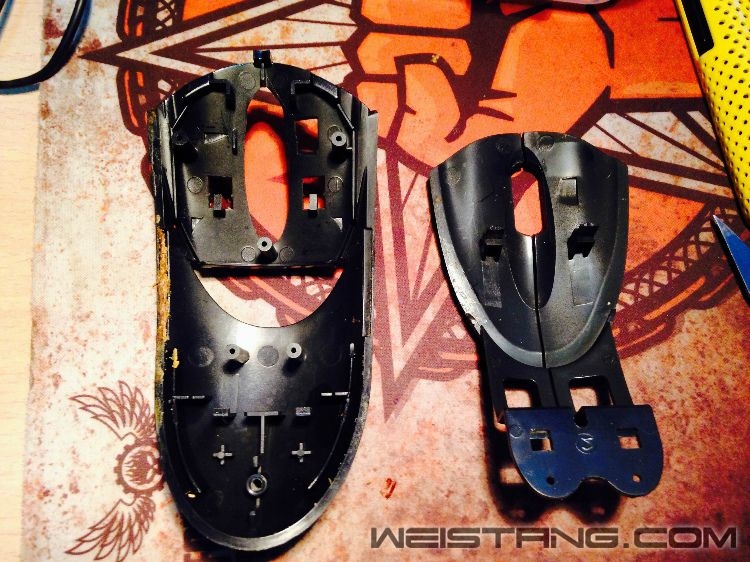

将上壳的两部分拆解特写。

再来个背面的特写。

来个PCB板子地面的特写吧，板材做工比较扎实。

不知名的编码器特写。

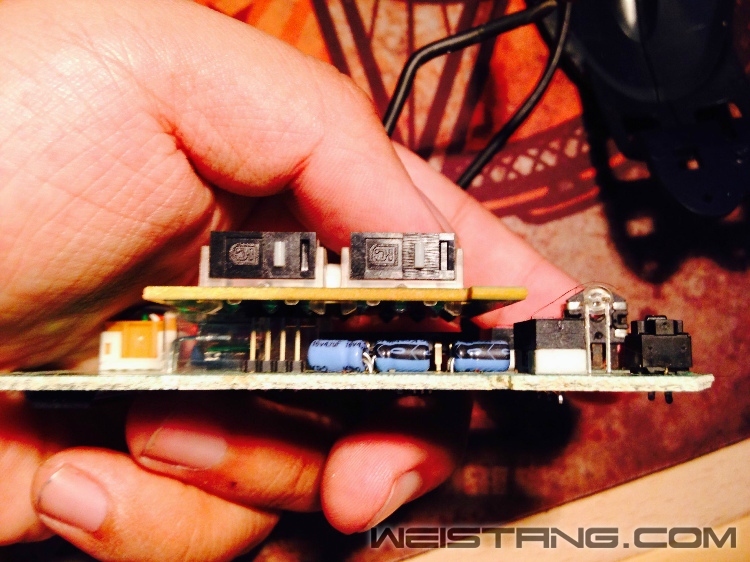

板子侧面特写，左右的侧键也都是HC的白点微动，躺在下层板的电容清晰可见。

底壳里都是灰尘个不知名的毛。。。。。看着泛黄的侧边也是一阵阵的恶心。

侧面看，确实黄的厉害啊。

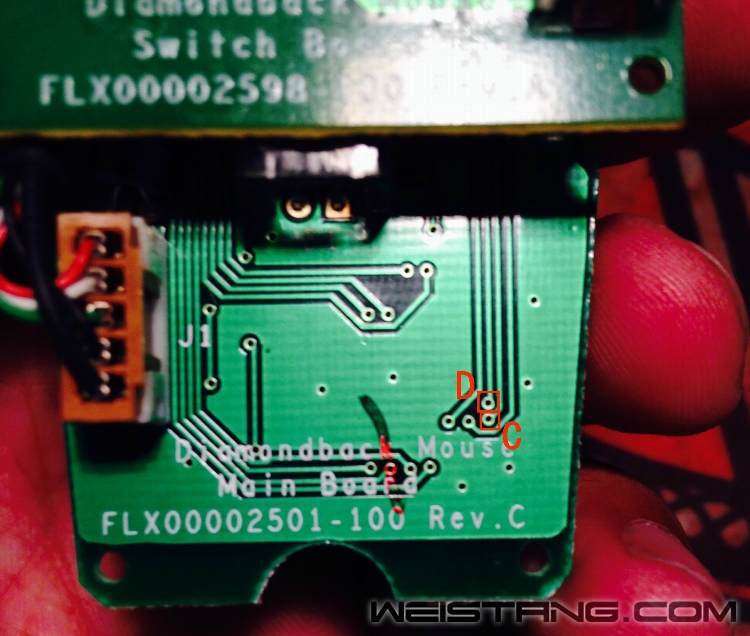

在这里C点和D点是穿孔焊，线路走在了PCB的正面。在背面的PCB上不要以为深色的是线路，深色的是隔离段，浅绿色的才是PCB的导电铜线路。这里大家要注意一下。

最后把板子和上壳装回去，上机测试，功能完好。

我就好奇这鼠标的主人到底用了多久这鼠标，一直都没有清理过，甚至我在拆解的时候还看到某些虫子的壳都在鼠标里面。恶心到家了。

Pisces · 发表于 2014-8-19 21:01

这个已经快要成为传家宝了吧

W.L.Troy · 发表于 2014-8-19 21:03

Pisces 发表于 2014-8-19 21:01
这个已经快要成为传家宝了吧

你看这鼠标那个脏样，怎么传的下去啊。

秀川 · 发表于 2014-8-19 21:25

这鼠标。。。还有修的必要吗。。

W.L.Troy · 发表于 2014-8-19 21:39

秀川发表于 2014-8-19 21:25
这鼠标。。。还有修的必要吗。。

应客户要求，必须要拆开修理好。其实我也是比较好奇这鼠标的内部构造，所以拆开拍点照片和跑跑飞线的点以后作为维修的参考资料。

大胖鸟 · 发表于 2014-8-19 21:39

内一圈透明胶皮啊太难翻新了

W.L.Troy · 发表于 2014-8-19 21:41

大胖鸟发表于 2014-8-19 21:39
内一圈透明胶皮啊太难翻新了

老板说有个键连击，让我测试出来告诉他。还让我多用用试试，这鼠标脏的多一秒钟都不想碰。。。。

秀川 · 发表于 2014-8-19 21:43

W.L.Troy 发表于 2014-8-19 21:39
应客户要求，必须要拆开修理好。其实我也是比较好奇这鼠标的内部构造，所以拆开拍点照片和跑跑飞线的点以 ...

奇怪的客户。。。是很念旧么

W.L.Troy · 发表于 2014-8-19 21:47

秀川发表于 2014-8-19 21:43
奇怪的客户。。。是很念旧么

据说放了很久了，偶然一个机会翻出来想修修。

那不拉西 · 发表于 2014-8-19 22:24

动手能力很棒赞一个

、独眼龙 · 发表于 2014-8-19 22:26

如果我没记错这货的主控是3050

魂竹郭 · 发表于 2014-8-19 22:47

地盘不错，就是照片有点模糊。。。

W.L.Troy · 发表于 2014-8-19 22:57

那不拉西发表于 2014-8-19 22:24
动手能力很棒赞一个

其实很好拆，就一个十字的大螺丝。

W.L.Troy · 发表于 2014-8-19 22:58

、独眼龙发表于 2014-8-19 22:26
如果我没记错这货的主控是3050

两层板正好把光学传感芯片给挡住了，我当时还想看看是啥型号呢。

W.L.Troy · 发表于 2014-8-19 22:58

魂竹郭发表于 2014-8-19 22:47
地盘不错，就是照片有点模糊。。。

手机拍的，应该是手抖了。

魂竹郭 · 发表于 2014-8-19 23:17

W.L.Troy 发表于 2014-8-19 22:58
手机拍的，应该是手抖了。

话说现在的手机都是1300w像素的，不知道效果跟1k的单卡比起来差多少？

W.L.Troy · 发表于 2014-8-19 23:34

魂竹郭发表于 2014-8-19 23:17
话说现在的手机都是1300w像素的，不知道效果跟1k的单卡比起来差多少？

我手机是苹果5C，应该是800W像素。像素高是一回事，感光好是另一回事。手机的拍照肯定赶不上卡片机。毕竟相机就是专门拍照的。

大胖鸟 · 发表于 2014-8-20 00:07

、独眼龙发表于 2014-8-19 22:26
如果我没记错这货的主控是3050

必须记错不是3g的响尾是S3088，3g蛇是S3668 3050那是G100的方案

小熊1到10 · 发表于 2014-8-20 11:01

全场起鸡皮疙瘩

、独眼龙 · 发表于 2014-8-20 12:53

大胖鸟发表于 2014-8-20 00:07
必须记错不是3g的响尾是S3088，3g蛇是S3668 3050那是G100的方案

胖鸟粗线
