分享一个解决焊盘部分脱落同时不用飞线的方法

大胖鸟

最近两天在折腾mx master，知道为什么不买国行了吧，那一年可怜的质保用途不太大！换微动的时候折腾了N次，终于失手了一次，右键微动第一个引脚的焊盘脱落了，而这个引脚是在PCB正面走线的，背面只是单独一个焊盘，好在PCB正面的有走线的焊盘还在，不过现在已经是跟微动引脚没有接触了，正常来说可以用0.1mm的漆包线把PCB正面的焊盘飞到PCB背面，但是有的同学一定有强迫症，这样会很不爽！下面就分享个不用飞线的方法！不过此方法也是下策，需要根据具体情况来操作，如果两面的焊盘都没了，那么就老老实实地测量飞线点吧！


应用情况：走线在微动和PCB之间，同时之间的焊盘还健在，而PCB背面的焊盘以及过孔都掉了的棘手情况！


好处：不需要飞线，不需要额外的工具，同时还能起到一定程度的加固作用！

不足：这样焊好后微动再拆的时候容易把最后里面的焊盘也扯掉！

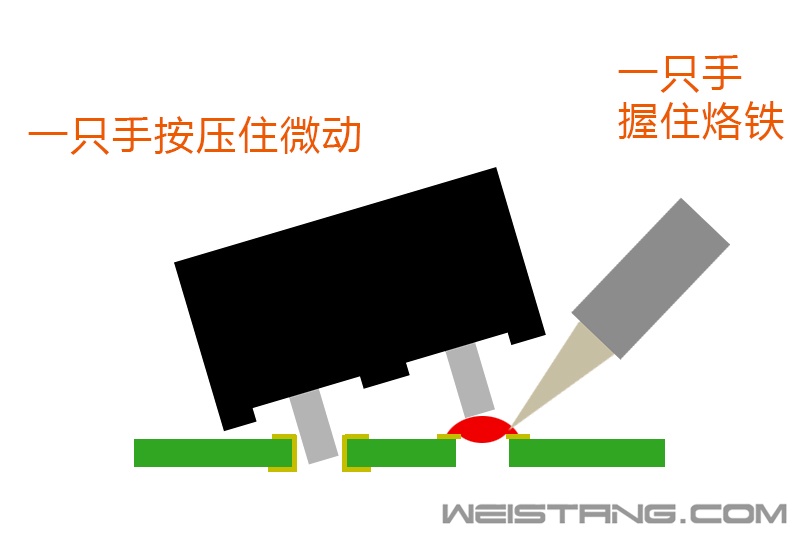

第一步：把过孔带有焊盘的正面涂满焊锡，注意不要涂的过多，然后如上图操作

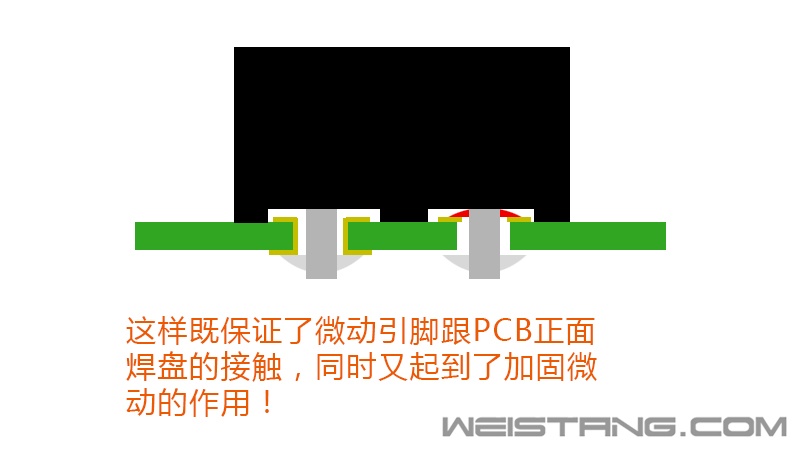

第二步：焊锡融化，同时轻压微动可以将微动瞬间按进固定位！完毕

　　很好搞，之后记得上电测试一下哟！

完

胖鸟威武

沙发支持一下

administrator

强迫症还是受不了背面一个大窟窿

slashkaka11

学了一招

艾奥里亚

鸟神我爱你 我怎么就没想到

newhand2010

焊盘脱落绝大部分是人为，极少数是板子问题。
这种有铜过孔的，掉了一面焊盘也不怕。
但是工厂是不能出这样货的，尽管能修也只能报废。
禁止烙铁直接接触PCB，接触时间不能大于5S。

大胖鸟

newhand2010 发表于 2015-6-10 22:29
焊盘脱落绝大部分是人为，极少数是板子问题。
这种有铜过孔的，掉了一面焊盘也不怕。
但是工厂是不能出这 ...

当然是人为的了 拆微动的时候 烙铁温度不够同时用力过猛 很容易扯掉一面的焊盘，以罗技鼠标为甚！

至于铜过孔 也容易一下子扯掉，这个方法 也是迫不得已，飞线的话不是不可以 用比较宽的铜箔直接弯到PCB背面也可以

大胖鸟

administrator 发表于 2015-6-10 07:08
强迫症还是受不了背面一个大窟窿

微动在背面出来的引脚也可以上锡 应该说是必须上锡

神盾之子

administrator 发表于 2015-6-10 07:08
强迫症还是受不了背面一个大窟窿

你的id要不要这么屌啊

大梦神

这要相当考验手法了

W.L.Troy

大梦神 发表于 2015-6-14 21:36
这要相当考验手法了

确实是要考研手法

athlon1400

我宁可飞线，总觉得这样更不靠谱~~

大胖鸟

athlon1400 发表于 2015-6-15 21:51
我宁可飞线，总觉得这样更不靠谱~~

多个焊盘挂的时候 只从下面飞线 微动会不牢固 这个方法只是除了连通以外还能把微动固定跟pcb加固一下 当然这些都是迫不得已的情况 如果用线径细的飞线还要打胶

blares

学了一招实用滴

手绘的快乐

万万没想到 这种弄完了 估计也是很难再拆第二次了

大胖鸟

嫂子请座我屌上 发表于 2015-6-18 15:04
万万没想到 这种弄完了 估计也是很难再拆第二次了

我说也可以搞二次 信么

NDKinG

1年后 微动挂的mx大师用户估计不占少数 胖鸟你有活了

lifei0081

画了一手好图~

我的男神是C罗

这样焊完，以后要是换微动的时候 怎么拆啊

我的男神是C罗

今天给FK1换微动，拽下了一个焊盘。。。我拿漆包线在原来的位置上缠了好几圈，用焊锡焊上，然后就好使了。。。不知道这算不算是一种解决焊盘脱落的方法。。。
