[装机] 五一假期组的一台纯风冷主机 - 乔家一物i400装机分享

[复制链接]
发表于 2022-5-6 11:06 | 显示全部楼层 |阅读模式
本帖最后由 朽年Perfect 于 2022-5-6 11:05 编辑

经历过水泵噪音、漏液烧显卡、冷头灯不亮等种种不堪回首的事件后 感觉还是无光无水的风冷靠谱,都说风冷能养老 现在看来也确实如此。12代CPU上市之初就想装一台纯风冷主机给书房用 然而疫情局势迟迟不见好转 这事就一直在往后拖。夏天到了 温度逐渐升高 形势有所好转 恰逢五一小长假 感觉时机到了 装机计划启动。

由于此次装机从有想法到实施 经历的时间很长 所以有大把的时间来挑选配件和附件 所以这次用了以往从没用过的几个附件产品,然而也并没有全部使用新配件 显卡、硬盘、内存等延续使用以往留存下的吃灰型号。等到后期有了使用瓶颈 再逐一更换。



五一装机 (43).jpg
五一装机 (44).jpg
五一装机 (45).jpg
五一装机 (46).jpg
五一装机 (47).jpg



一、装机配件

五一装机 (1).jpg

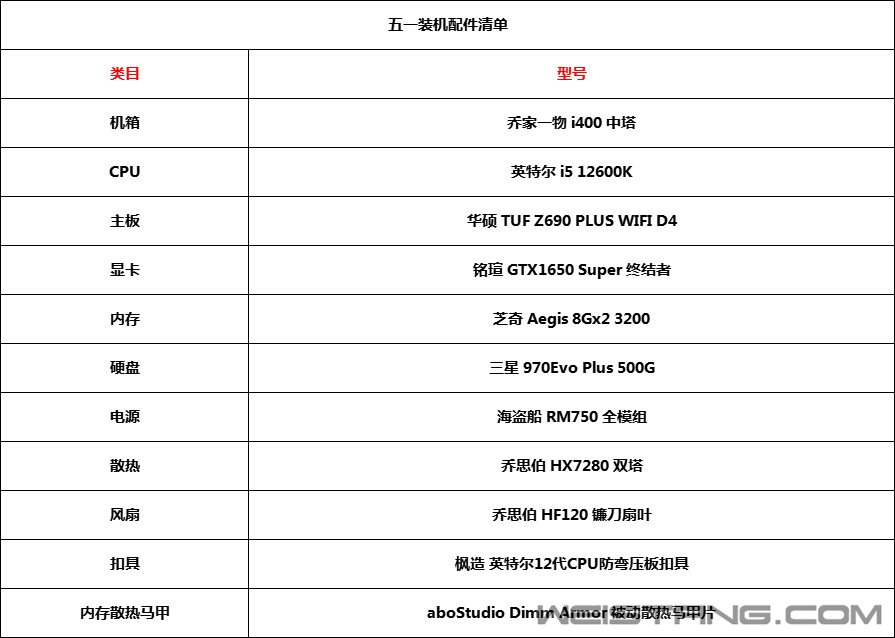

▲此次装机的配件清单 其中防弯扣具和内存马甲这两种配件也是第一次使用
五一装机 (2).jpg

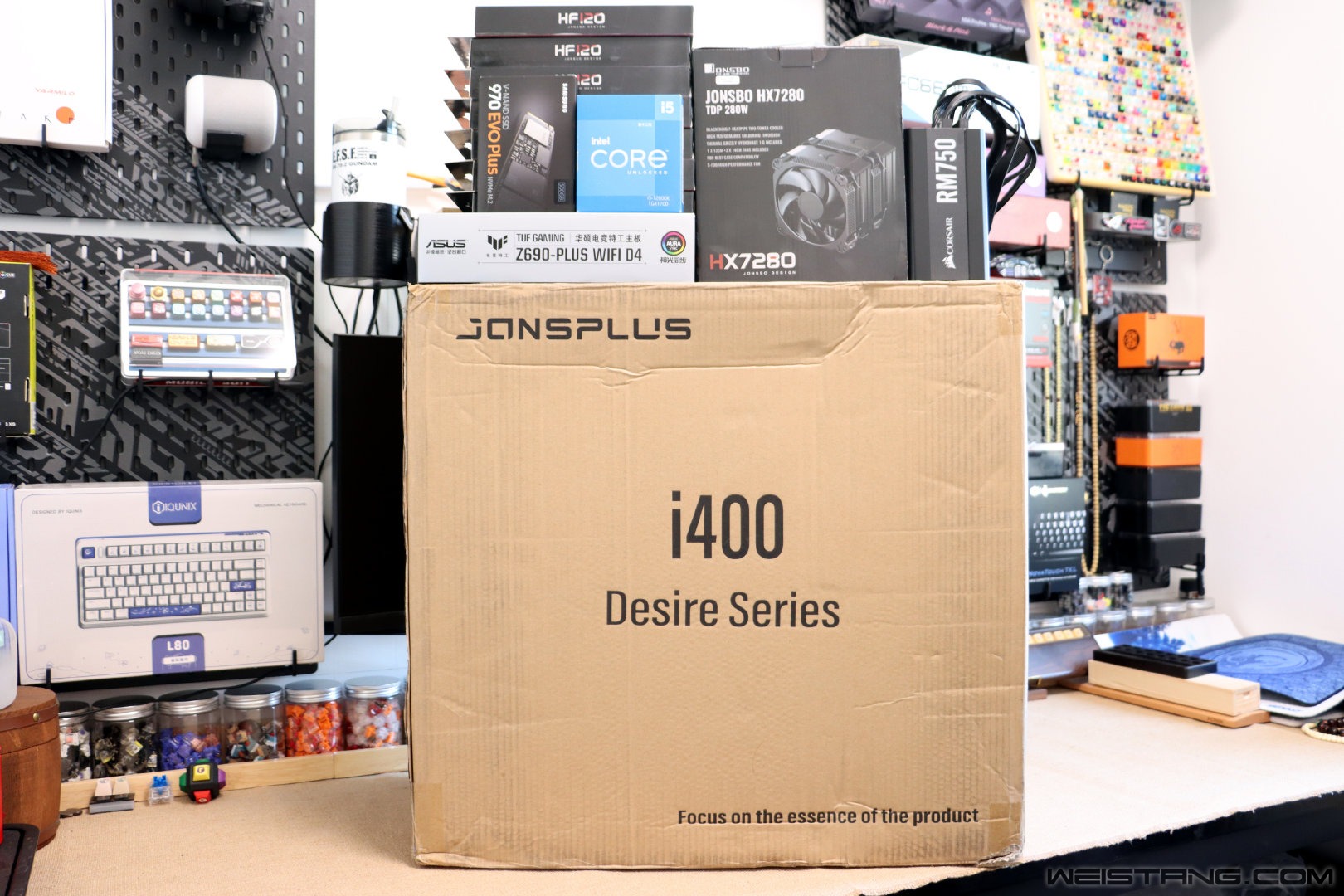

▲装机配件全家福



二、机箱

五一装机 (3).jpg
▲机箱选用乔家一物的i400中塔机箱,垂直风道、支持显卡竖装、支持360水冷、4mm侧透钢化玻璃
五一装机 (4).jpg
▲附件包含4个镁铝合金脚撑、1盒装配螺丝、显卡支架以及一条PCIE3.0的显卡延长线(忘记拍进去了。。)
五一装机 (5).jpg
▲机箱顶部的接口包括:电源开关键*1、3.5音频插孔*1、3.5麦克风插孔*1、USB3.0插口*2、Type-C USB3.1 Gen2插口*1
五一装机 (6).jpg
▲机箱的顶部面板为免工具磁吸式设计 便于拆卸、实测磁吸很牢固
五一装机 (7).jpg
▲机箱的前面板和后面板均采用2.5mm厚度的铝镁合金材质制作 表面增加喷砂工艺,最多支持7槽卡位 可以旋转PCIE位后窗 从而支持显卡竖装
五一装机 (8).jpg
▲后部12cm风扇位自带一片纱网面板
五一装机 (9).jpg

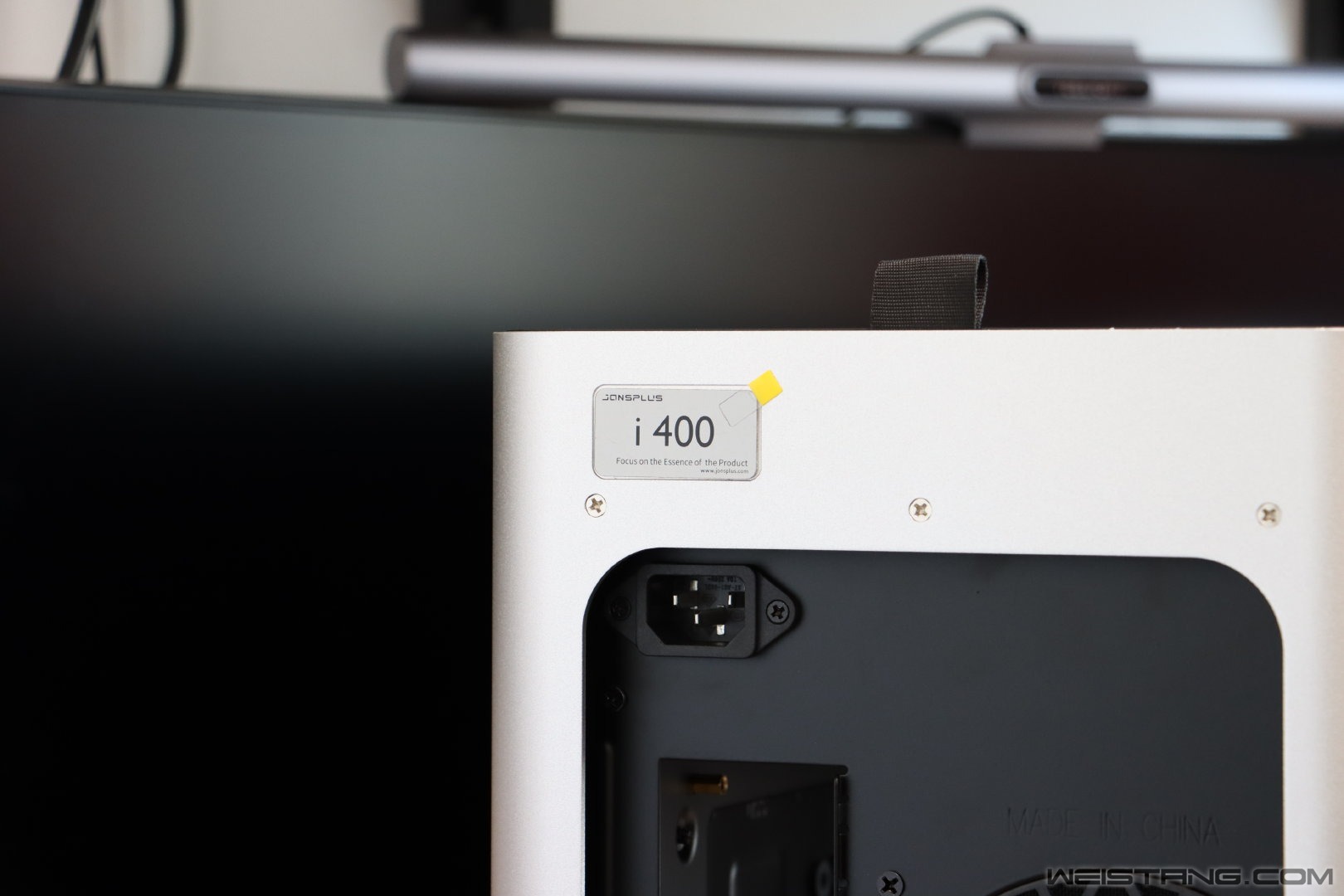

▲机箱尾部型号标识
五一装机 (10).jpg
▲机箱内部最大支持E-ATX主板 最小支持ITX主板,最高支持168mm风冷散热器,显卡长度最大支持34cm,顶部支持3个12cm风扇位或者2个14cm风扇位、最大支持360冷排,底部也同样支持3个12cm风扇位或者2个14cm风扇位 最大支持240冷排,
五一装机 (11).jpg
▲机箱内预装了可调节高度和长度的显卡支撑架,在安装较长或者较重显卡时 使显卡始终保持水平状态 防止下沉变弯
五一装机 (12).jpg
▲机箱背板最多支持4个2.5寸SSD硬盘或3.5寸机械硬盘安装位
五一装机 (13).jpg
▲机箱的电源仓最大支持185mm电源,底部设有2个3.5寸机械硬盘位和1个2.5寸固态硬盘位



三、风冷散热器

五一装机 (14).jpg
▲由于考虑到12系的CPU发热量比较高 而且又进入了夏天 最后定下了乔思伯的HX7280风冷散热器,7热管双塔、3个动态液压轴承风扇、回流焊
五一装机 (15).jpg
▲散热器附件包含:安装说明书、扣具、螺丝等,扣具支持Intel LGA 1200/115X/1700/2011平台以及AMD AM4平台
五一装机 (16).jpg
▲附件中包含一管1g装暴力熊散热硅脂
五一装机 (17).jpg
▲HX7280整体黑化处理,56层散热鳍片 鳍片两侧做了内存避让设计,兼容Intel和AMD的高端硬件平台
五一装机 (18).jpg
▲散热底座采用整体回流焊工艺
五一装机 (19).jpg
▲7热管散热  最大支持280W功耗



四、CPU、主板、硬盘、内存

五一装机 (20).jpg
五一装机 (21).jpg
▲CPU选用12代的i5 12600K,10核16线程、支持PCIe5.0、睿频4.9Ghz、125W功耗、内置UHD770核显,日常使用还是玩游戏都没毛病
五一装机 (22).jpg
五一装机 (23).jpg
▲主板选了华硕的TUF Z690 PLUS WIFI D4内存版,14+1Dr.MOS供电模组、3个M.2插槽 均配备散热片,日常用也不超频 所以关注的数据也不多 总之配12600K绰绰有余
五一装机 (24).jpg

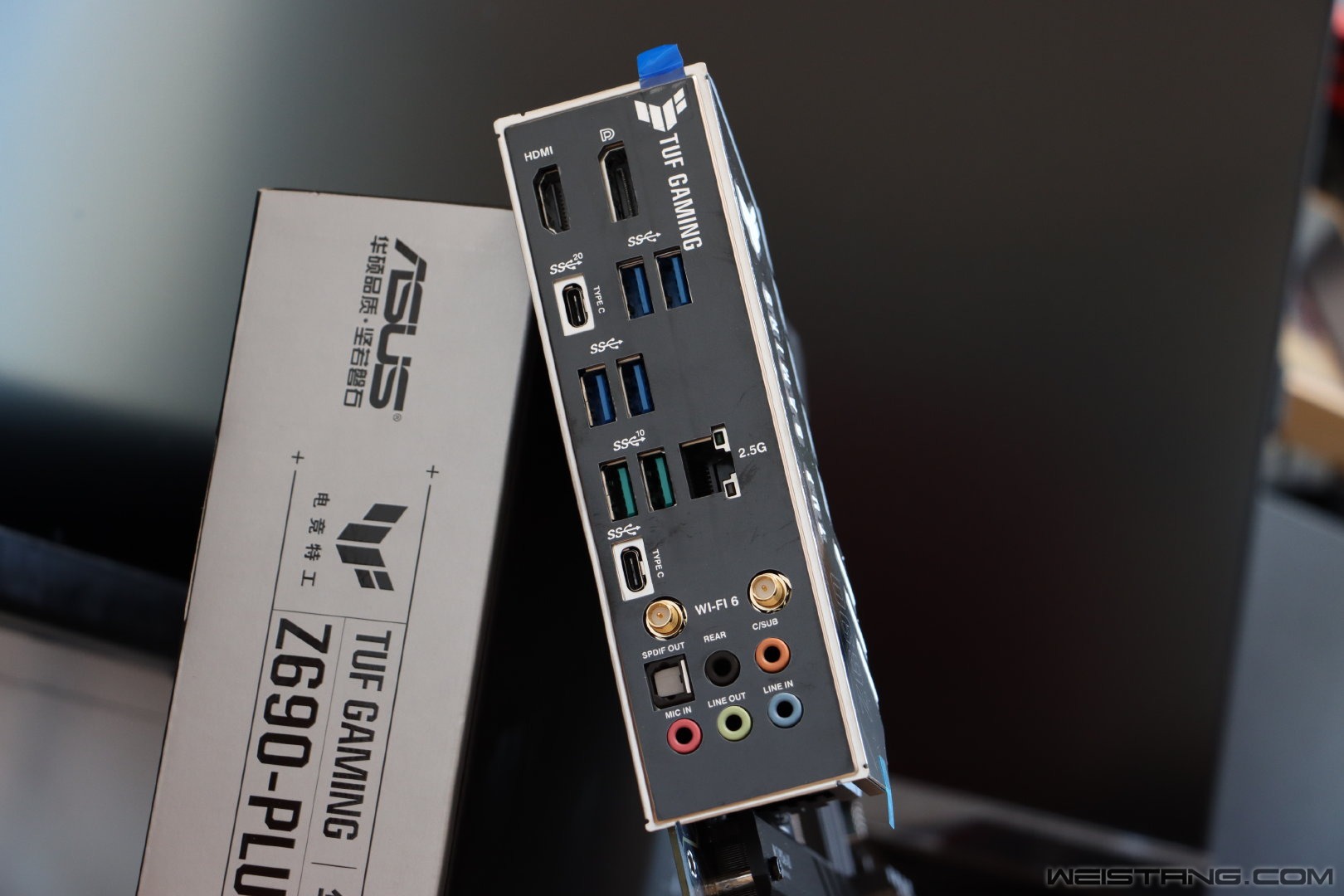

▲背板接口很丰富,雷电接口、音频接口、2.5G网口应有尽有
五一装机 (25).jpg
▲看到不少玩家都在说12代原厂扣具会导致CPU弯曲, 所以额外加装了防弯扣具 普遍反应效果不错
五一装机 (26).jpg
五一装机 (27).jpg
▲硬盘使用了以前装机剩下的三星970EvoPlus硬盘 500G的容量 系统盘和储存盘对半分 这台放在书房的主机也不存什么东西 日常使用足够。
五一装机 (28).jpg
▲内存同样使用了以前装机剩下的2条8G芝奇Aegis,3200MHz日常用足够,临近夏天 想着给内存也凉快凉快,网上搜了搜散热马甲 最后买了aboStudio的Dimm Armor被动散热马甲片,全铝CNC 长得好看 散热能力强 兼容D4/D5单双面内存
五一装机 (29).jpg
▲撕下来内存条上原本的标贴片 然后涂抹散热马甲内附带的散热硅脂 用刮片均匀刮平 然后装在散热马甲内 拧紧3颗螺丝即可 实测夹的很牢固



五、风扇、电源

五一装机 (30).jpg
▲风扇选用了乔思伯的HF120,液压轴承、支持PWM温控、镰刀高风压扇叶、运行静音、五年质保
五一装机 (31).jpg
▲风扇附件包含:穿孔固定螺栓、橡胶减震垫、线束延长线、固定螺丝等
五一装机 (32).jpg
▲风扇采用9片镰刀型扇叶,叶尖经过优化 可以更有效的切风,风量14.98-65.5CFM、风压0.21-2.63mmH20、噪声18.5-29.2dBA,支持600-2000RPM区间PWM智能调速
五一装机 (33).jpg
▲2段式的减震脚垫可以有效消除共振
五一装机 (34).jpg
五一装机 (35).jpg
五一装机 (36).jpg
▲电源使用了以前装机替换下的海盗船RM750全模组80PLUS金牌电源,过载保护、全日系电容、14CM低负载零转速静音风扇、智能唤醒、十年质保
五一装机 (37).jpg
▲全模组化设计,可根据自己的硬件系统情况灵活配置



六、图赏

五一装机 (38).jpg
五一装机 (39).jpg
五一装机 (40).jpg
五一装机 (41).jpg

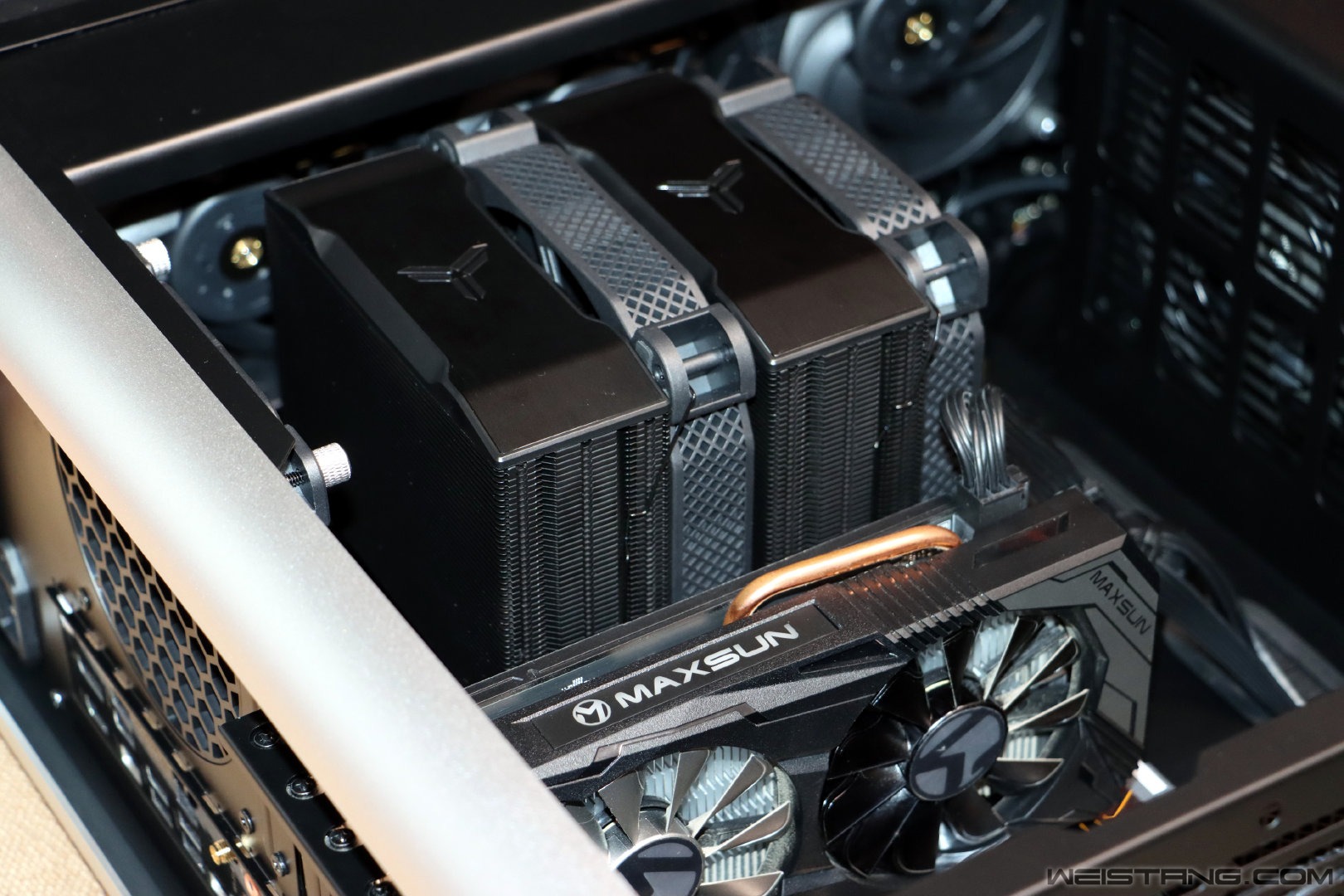

▲注:图中的CPU散热风扇和后置风扇方向安装反了 我也是在装配完成之后才意识到的问题,如果其他玩家在装配此款机箱的时候要注意乔家一物i400机箱为下进风、后进风、上出风的垂直风道,CPU的散热风扇和后置风扇的出风方向要对着电源 也就是要对着机箱的右侧吹。由于时间太晚 修正风扇方向后没有进行拍照 特在此文字说明
五一装机 (42).jpg



七、分享总结

此次装机过程中没有遇到安装阻碍和瓶颈 乔家一物i400机箱内部空间设计合理 螺丝固定方面也很完善 该有的孔位和安装位非常齐全,最大支持E-ATX主板的设计让这款机箱可玩性更高,顶部360水冷和底部240水冷使得散热能力不用担心,12600K搭配Z690日常使用绰绰有余,纯风冷散热很安逸 没有漏液、噪音等后顾之忧,总的来说这套配置放在书房看看电影 喝喝茶 小玩一下游戏足以应付,如果近期也有想组装一台纯风冷主机的玩家 可以借鉴一下~
