[装机] 性能小钢炮——intel NUC 幽灵峡谷套件开箱体验

[复制链接]
发表于 2021-11-19 00:21 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2021-11-19 00:21 编辑

intel NUC一直是一个小众的存在,整个套件可以看成是一个不完整的ITX主机,其中需要自己准备的配件就是内存、硬盘、显卡。这次把朋友的幽灵峡谷给借过来折腾一下,趁朋友还在外面出差我先拿过来爽一下。

幽灵峡谷搭载的是9代intel处理器,其中常见的有三款处理器可以选择:i9-9980HK处理器、i7-9750H、i5-9300H。我手里这款幽灵峡谷搭载的是i7-9750H处理器,性能方面妥妥的没问题。

附件:说明书,说明卡,电源线。

幽灵峡谷是一款迷你电脑主机,其体积为238*216*96mm,在不安装显卡时就能感觉出其重量十分可观。迷你电脑内置500W电源,可以保证高性能工作下CPU和显卡的供电需求。

机箱顶部拥有2个8cm风扇,在后文拆解的时候可以看到。

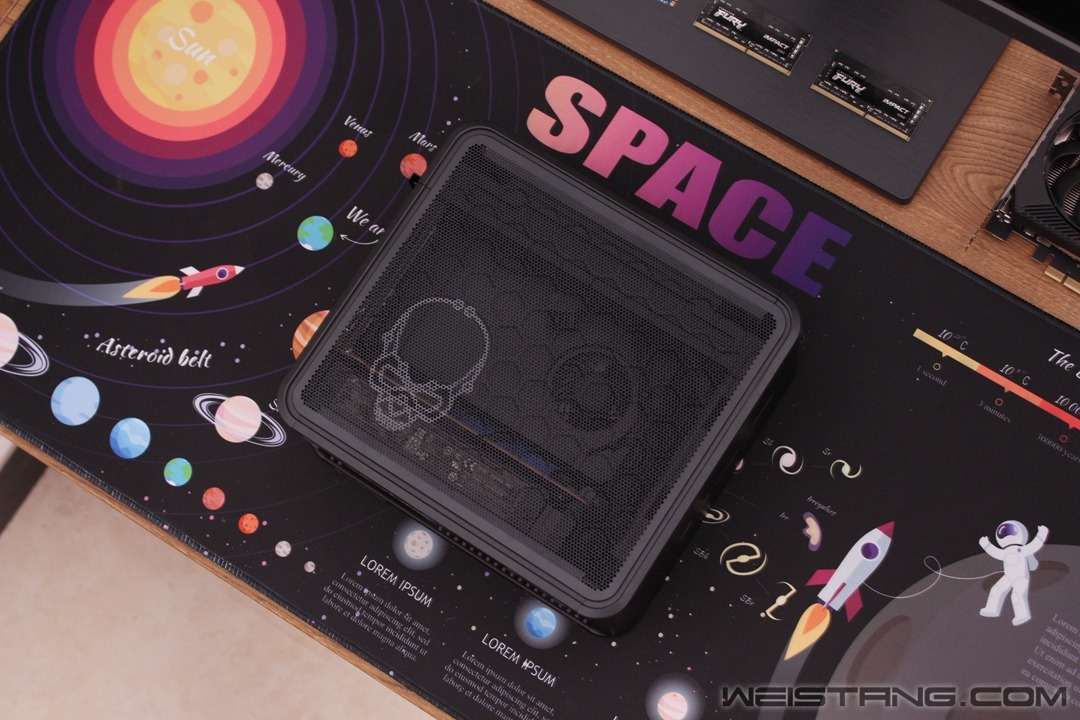

机箱主板侧面为镂空网状结构,这样的设计是为了增加机箱的被动散热效果。

机箱后部可以看到主板上的接口部分:2个千兆网卡、4个USB3.1接口、1个HDMI接口、2个USB-C接口、1个3.5mm音频接口。

机箱前面板从上到下为开关键、读卡器卡槽、2个前置USB3.1接口和1个3.5mm音频接口。

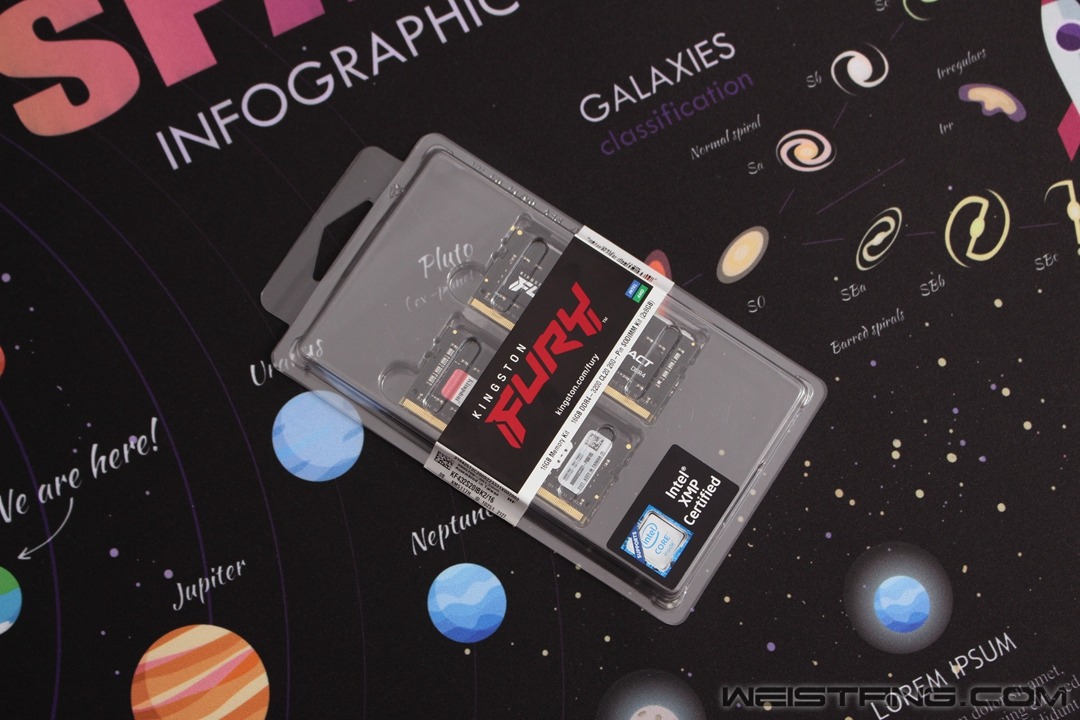

给机箱搭配的是HyperX的Fury高性能笔记本内存,8G*2套装主频为3200MHz。

HyperX的Fury笔记本内存特写

硬盘使用的是金士顿NV1 500G M.2接口固态硬盘,它支持NVMe高速传输协议,官方给出的读取速度为2100MB/s,写入速度为1700MB/s。文章后部会对这块SSD进行性能方面的测试。

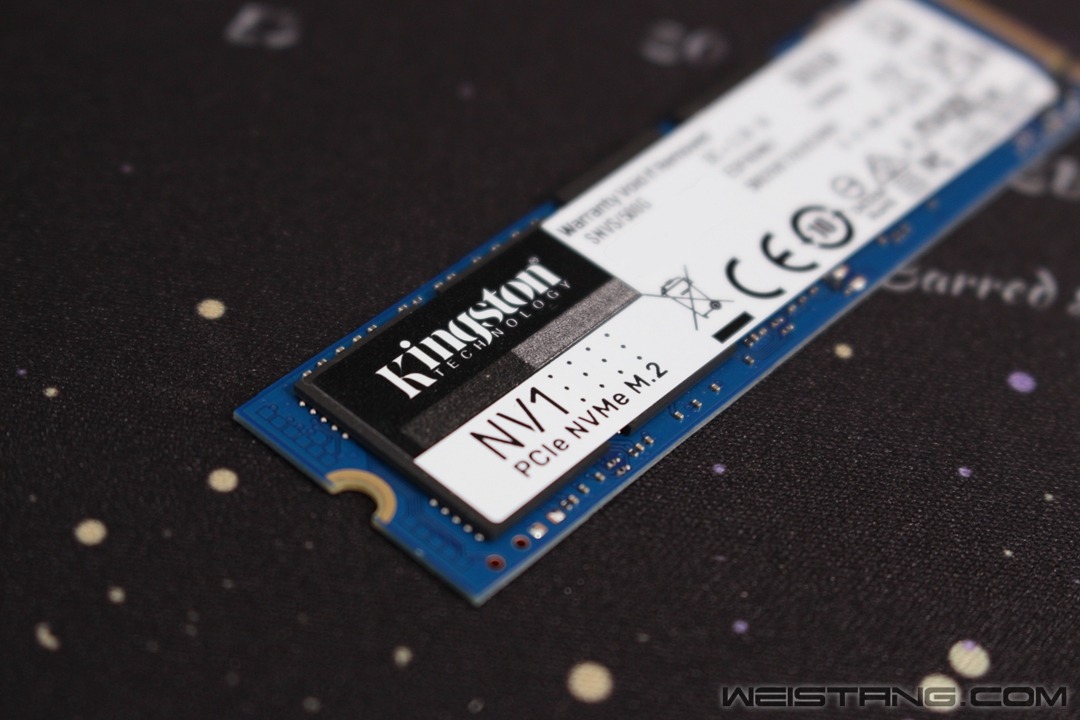

金士顿NV1 M.2固态硬盘特写

幽灵峡谷机箱体积有限,所以选择显卡只能选择小尺寸的产品,华硕这款3060Ti DUAL迷你显卡的尺寸正好可以安装在机箱内。

华硕3060Ti DUAL 迷你显卡,采用了双风扇散热方案,其实这对于3060Ti来说压力确实有些大,之前我有拆解过RTX3080显卡,PCB部分只有显卡的三分之二长,多出来的部分全是给散热器的空间。所以30系列显卡做短小很容易,但是想控制好散热就需要下功夫了。

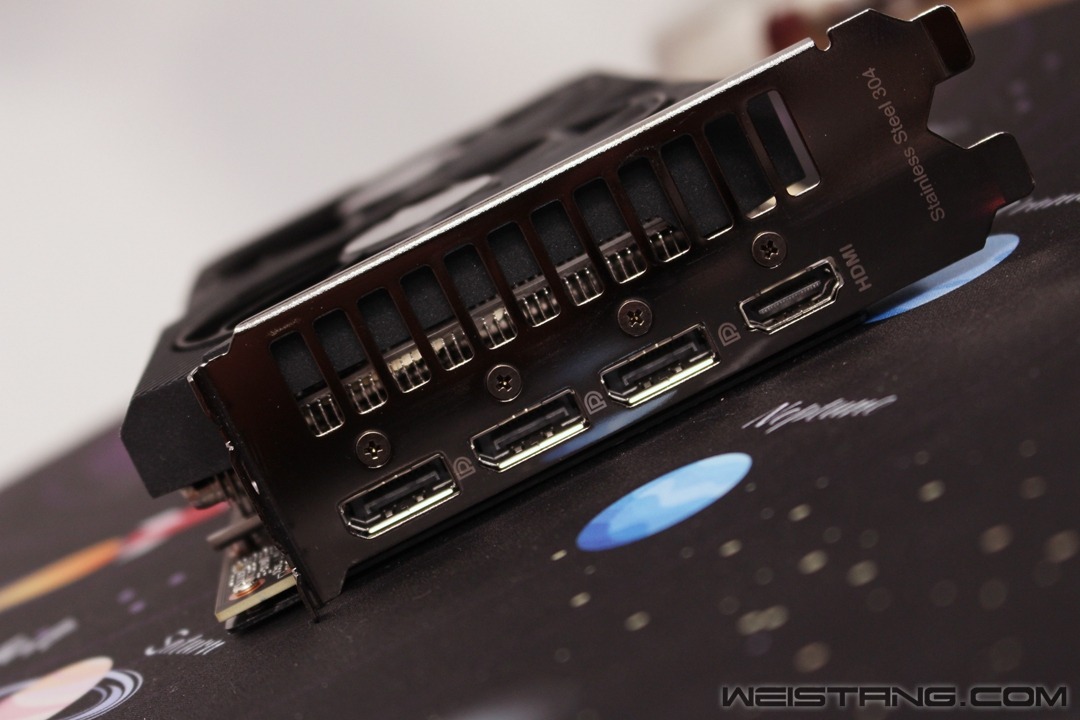

显卡拥有3DP+1HDMI接口,组四联屏肯定是没问题。

接下里就是拆开幽灵峡谷的机箱把我的配件都插进去,机箱后端上部有两颗螺丝,拧开以后机箱顶部就能向后滑动拉出,然后在向上抬起就能拆掉。

机箱设计的非常巧妙,顶盖内置两个8cm风扇,供电接口则是采用了直触式的金属触点。

从机箱内侧拆掉主板部分,这里看似是一块显卡的样子,但它却是电脑的主板,拆掉外壳上的两颗螺丝就能看到内存的安装位置。

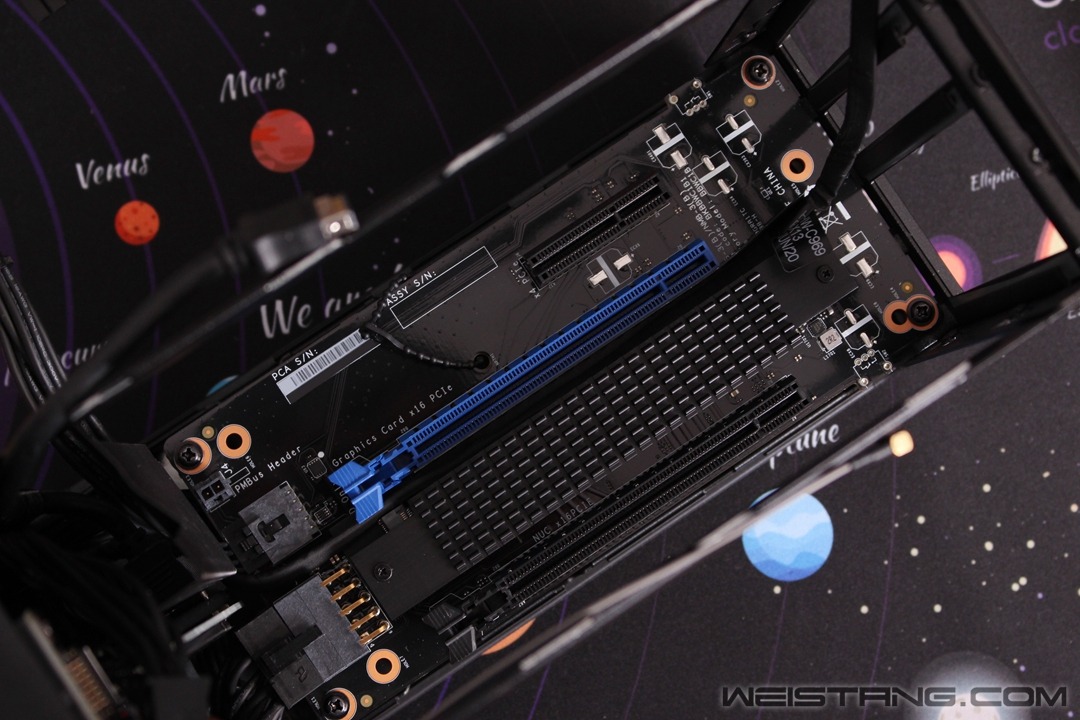

机箱内侧插主板的槽跟PCI-E插槽结构是一样的,这里用不同颜色做了插槽功能的区隔。中间黑色的散热片下面可以安装一块M.2的固态硬盘。

主板上的内存插槽

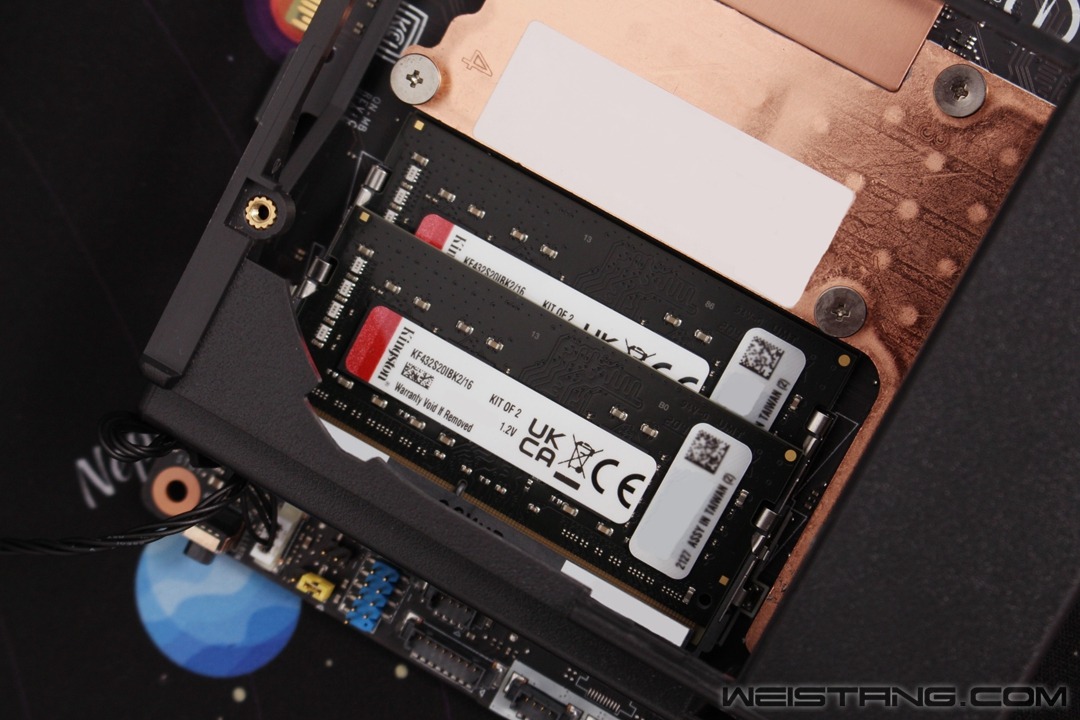

将内存安装到位

将固态硬盘安装在两个PCI-E插槽中间位置,搭配散热片使用会更加稳定。

在这里要注意这根8PIN的主板供电线,这里的插头拔下来的时候会比较费劲,手指很难压住插头的卡扣,我使用尖嘴钳才把这个插头给拔下来,就这里比较费劲其他的插头处理起来都比较简单。

显卡供电接口支持8+8PIN的插槽,基本上高性能显卡都没问题,前提是能插进机箱的卡。

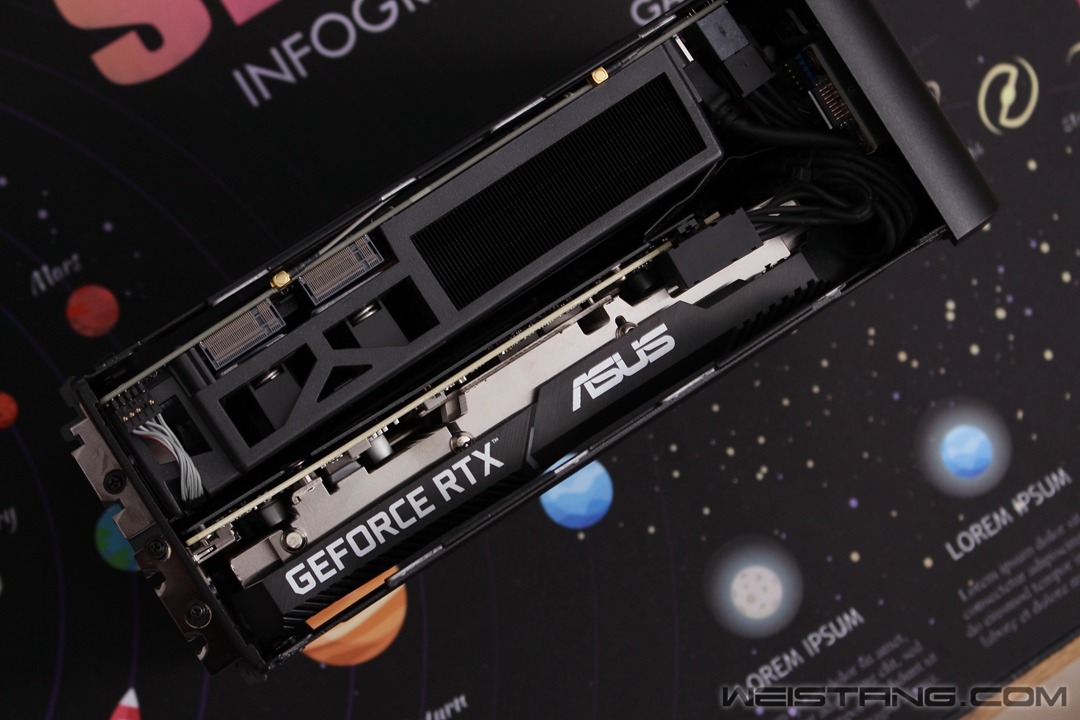

将主板和显卡都安装到机箱内。

机箱内侧特写

显卡供电接口的L型插口就是针对这种垂直的供电插槽,这样的设计最大化利用了机箱内的空间。

幽灵峡谷套件装机完成

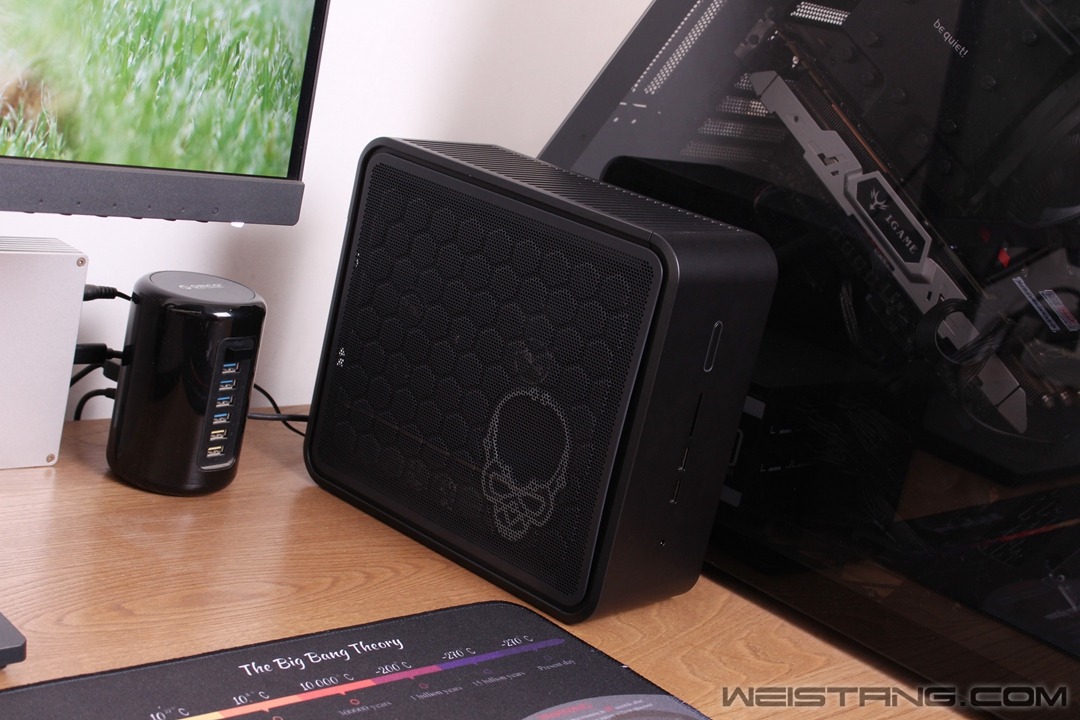

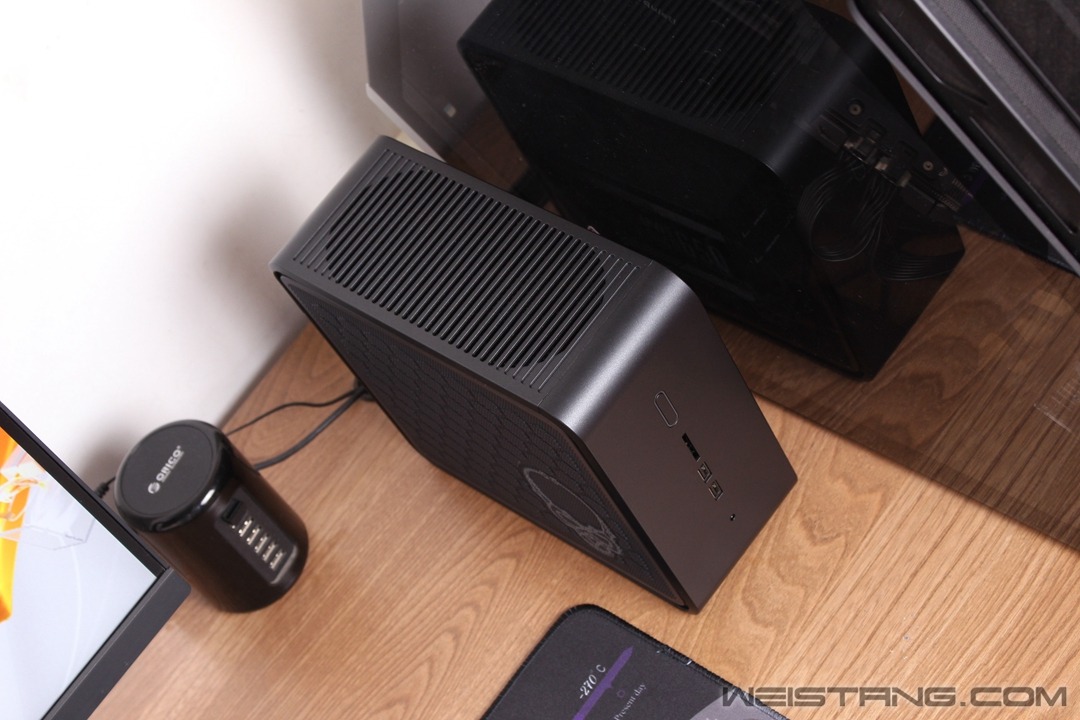

机箱特写

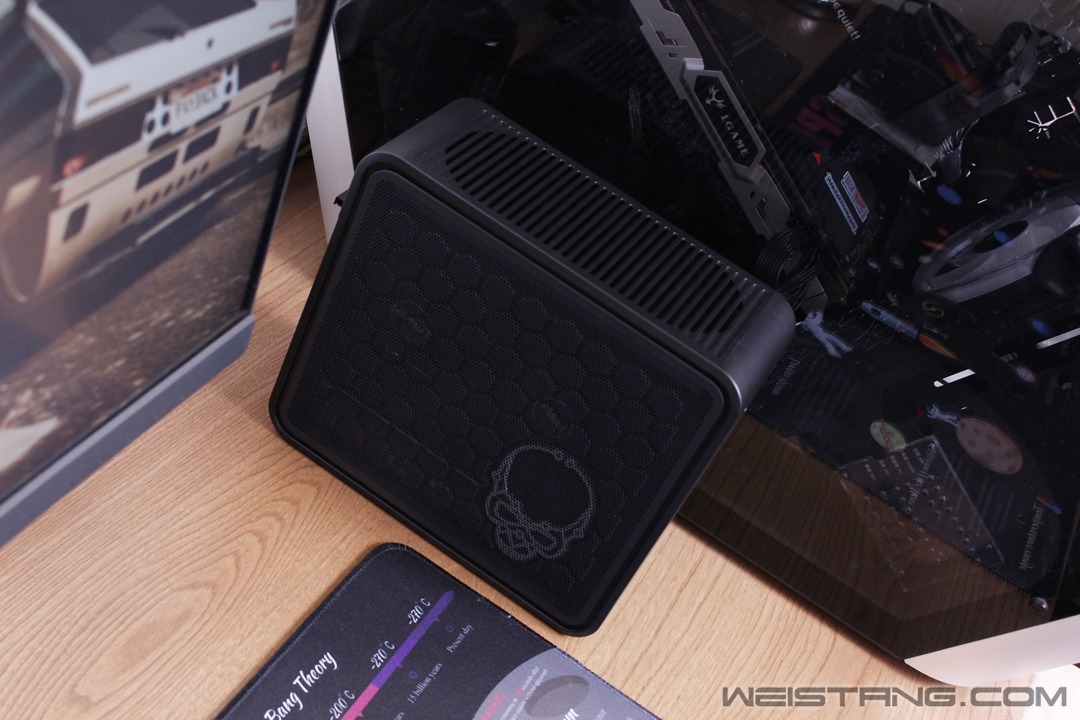

机箱特写

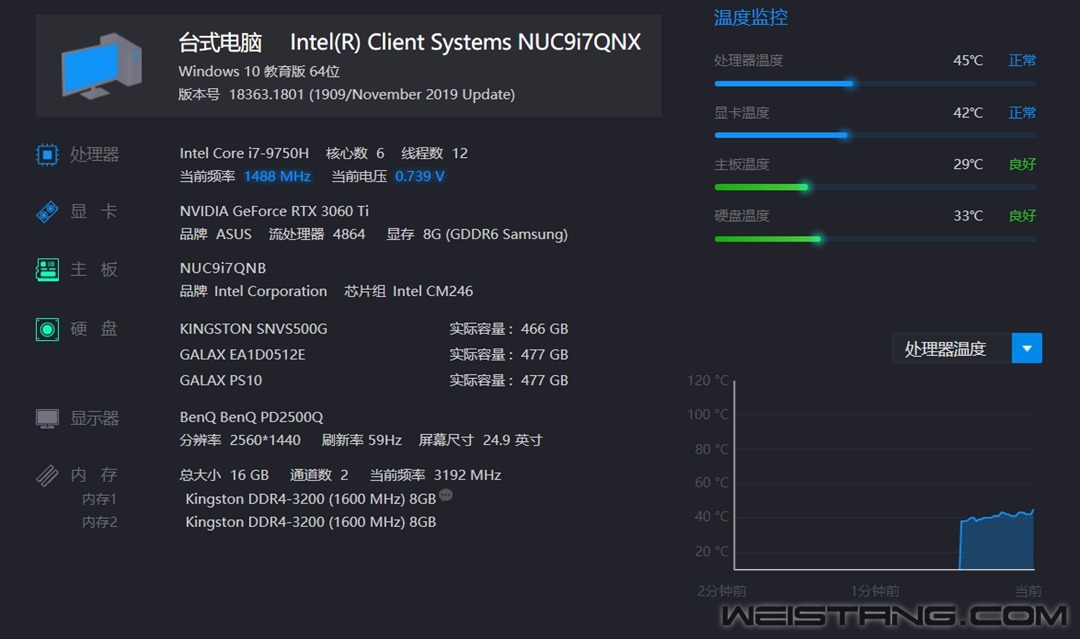

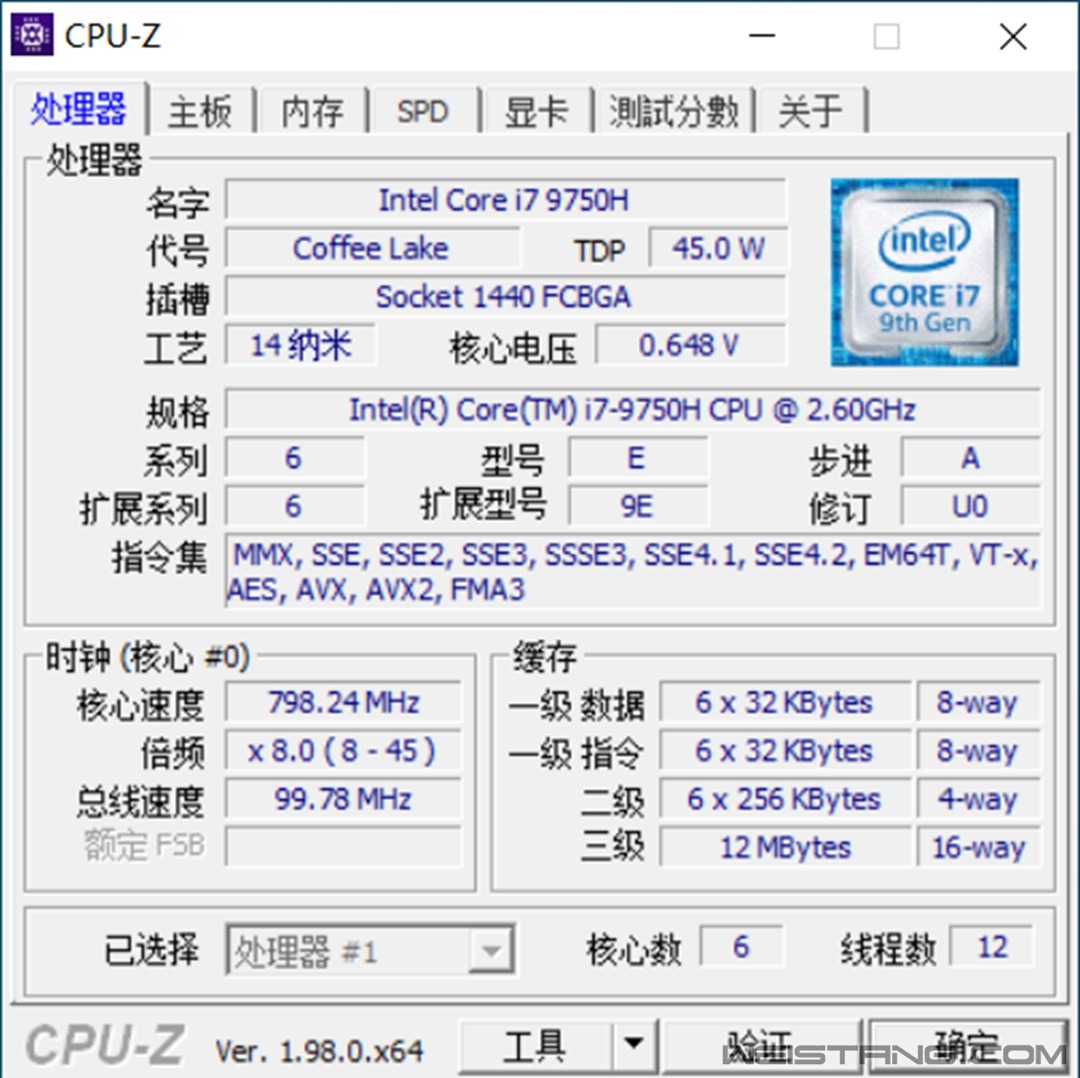

CPU参数

显卡核心参数

显卡在待机状态下温度为38.2度(室温24度)。

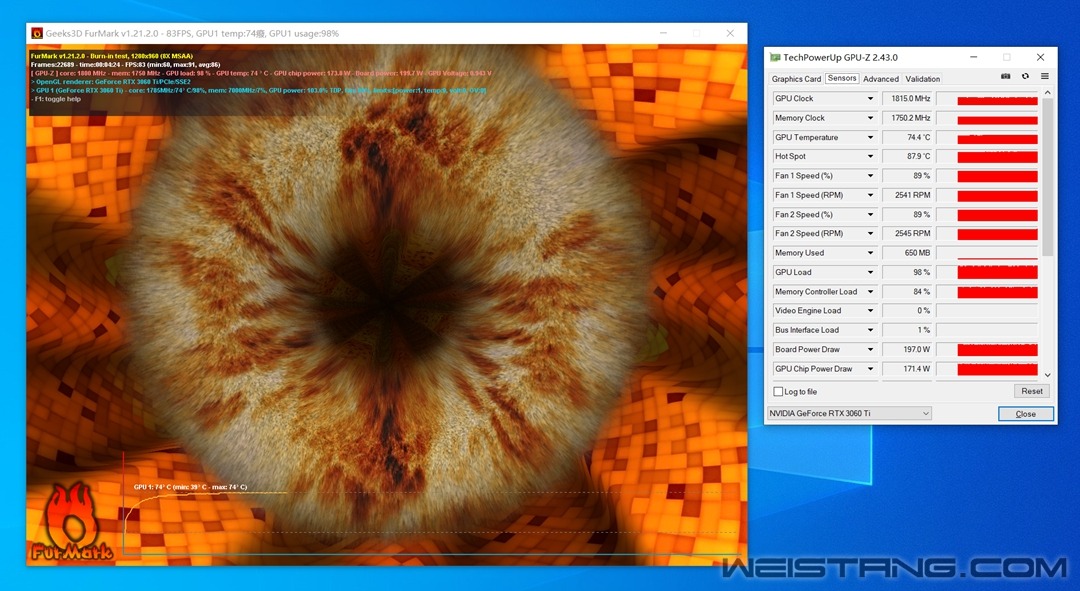

显卡在满载状态下温度为74.4度(室温24度),GPU主频达到了1815MHz。

内存性能测试

CDM软件测试固态硬盘性能

ATTO软件测试固态硬盘性能

3DMARK CPU Profile测试

3DMARK Time Spy性能测试

3DMARK Fire Strike性能测试

3DMARK Fire Strike Ultra性能测试

接下来对目前本人正在上手的3款游戏做一个简单的性能测试。

《暗黑破坏神2 重制版》默认最高特效,2K分辨率平均87帧左右。

《生化危机8》默认最高特效,2K分辨率平均140帧左右。

《赛博朋克2077》默认最高特效、最高等级光线追踪、最高等级DLSS,2K分辨率平均54帧左右。

总结

intel NUC  幽灵峡谷套件算是我折腾的第二个迷你电脑主机,我的第一个迷你机箱用的是INWIN的肖邦。本人比较偏向于大机箱,现在服役的电脑机箱有海盗船的600T、乔思伯TR03和酷冷至尊H500P,大机箱的空间对于不同尺寸的硬件都有很好的包容性,而迷你机箱在硬件的选择空间就比较小。 幽灵峡谷机箱设计的十分巧妙垂直插入式主板很好利用了机箱内狭小的空间,为了节约空间内存只能选择笔记本的小尺寸款,而固态硬盘则只能安装M.2接口固态硬盘。显卡与主板同时并排直插通过网状侧板可以增加设备的被动散热能力,机箱顶部的两个8cm风扇还能继续增加主机的散热效果。幽灵峡谷搭载的i7-9750H处理器拥有核心显卡,所以在不搭配独立显卡时也可以正常工作。intel NUC  幽灵峡谷套件整体做工优秀,机箱内部设计十分巧妙,搭载的H型号低功耗处理器可以很好的控制机箱内的发热问题,不俗的硬件配置+一块高性能显卡这就是一台性能小钢炮。(迷你机箱空间狭小,插拔某些线头的时候一定要小心且耐心)
