[散热] 海盗船 iCUE H100i ELITE CAPELLIX一体式水冷装机实测

[复制链接]
发表于 2020-12-23 15:57 | 显示全部楼层 |阅读模式
这次把CPU升级到5800X了,都说CPU年底要缺货问题会严重,所以提前入手一颗。散热器这次打算拿海盗船iCUE H100i ELITE CAPELLIX一体式水冷来测试一下,看看能不能压住这颗让AMD的真香处理器。

AMD的高端CPU已经不附送散热器了,所以单独买一个强力散热器还是有必要的。

装机前忘了要给主板升级BIOS了,导致只能通过无U的方式刷BIOS,不然主板识别不到CPU。

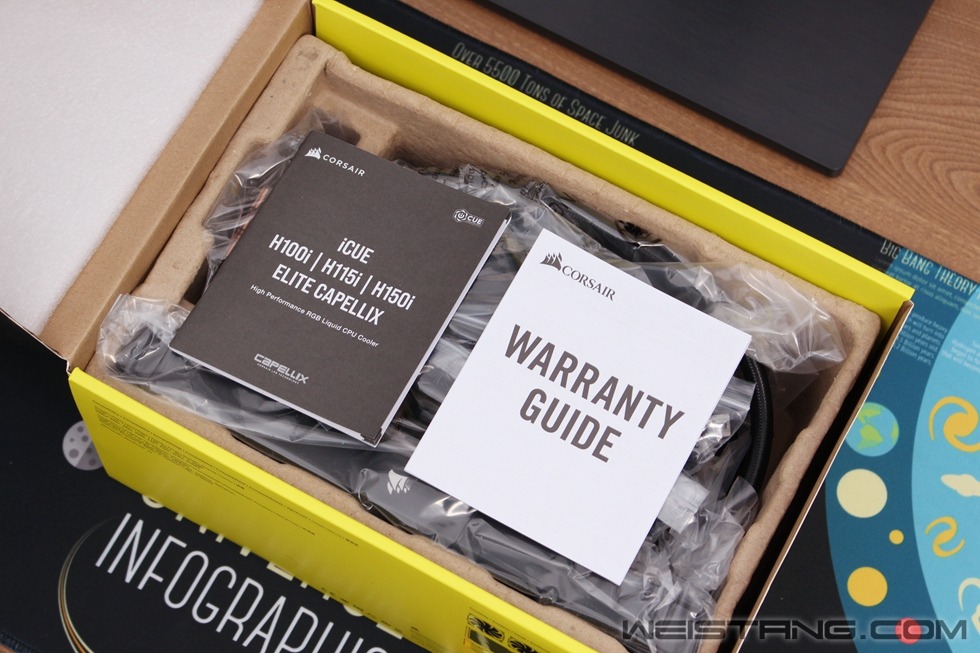

打开水冷散热器包装盒可以看到一本安装说明书和注意事项说明。

海盗船iCUE H100i ELITE CAPELLIX一体式水冷是240mm尺寸的水冷,所以散热器会配两个120mm的风扇。看到白色的扇叶就应该知道这个风扇支持RGB灯光功能。

风扇背面特写

风扇的RGB灯控接口,这个接口是要连接到散热器的RGB HUB上的。这里要注意风扇的灯光接口并不是主板通用的5V 3PIN或者是12V 4PIN的灯光接口。

4PIN带控速的风扇接口。

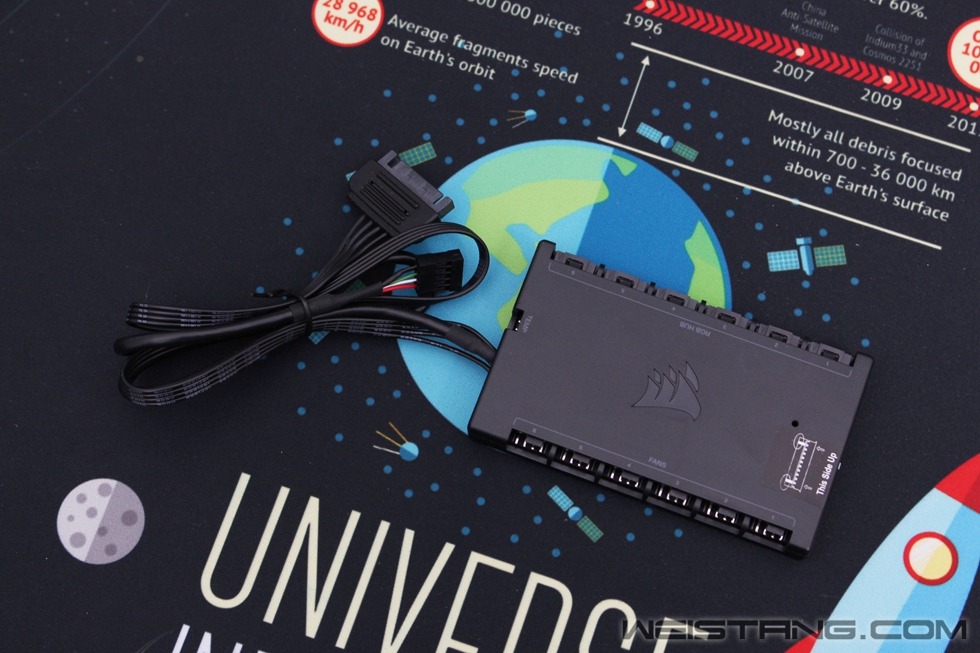

散热器的控制器HUB,这个HUB一侧为风扇供电,另一侧控制风扇的灯光。一个控制器最多可以控制6个海盗船的RGB风扇。

控制器HUB拥有6个4PIN的风扇接口。

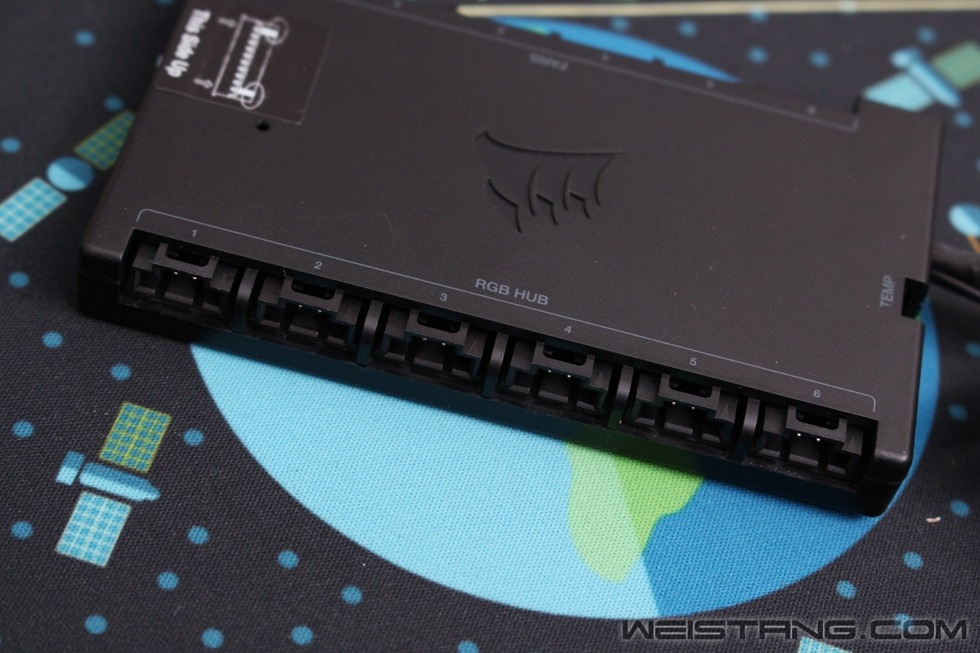

控制器HUB拥有6个4PIN的RGB灯光接口。

水冷头的泵供电接口

USB插针接口直接连接主板上,SATA接口连接到电源的SATA供电线上。

海盗船iCUE H100i ELITE CAPELLIX一体式水冷整体特写

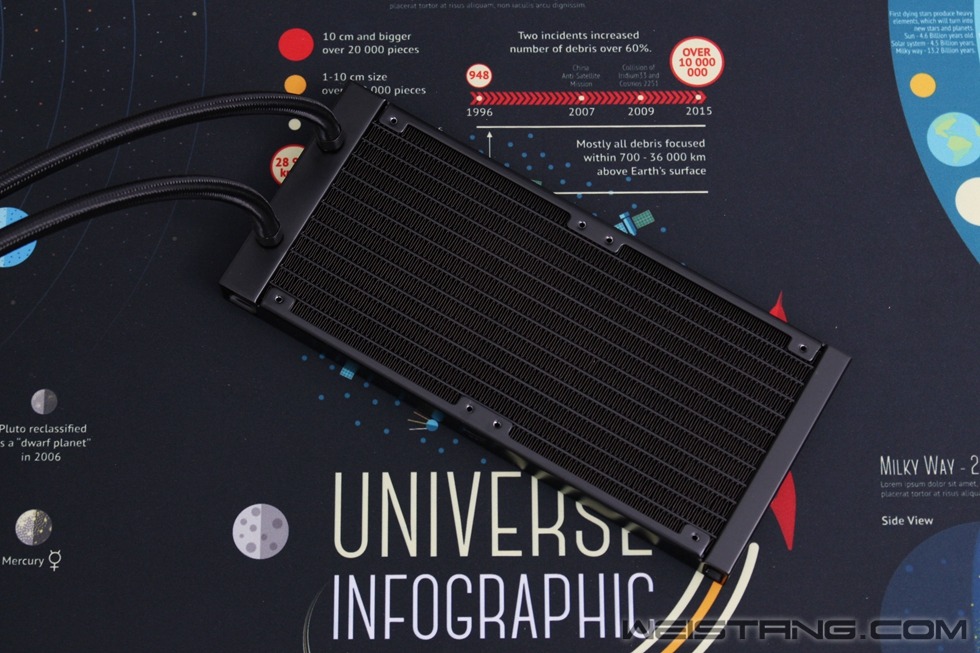

240mm尺寸的水冷排

冷排上的散热器鳍片非常整齐

冷排进出水接口特写

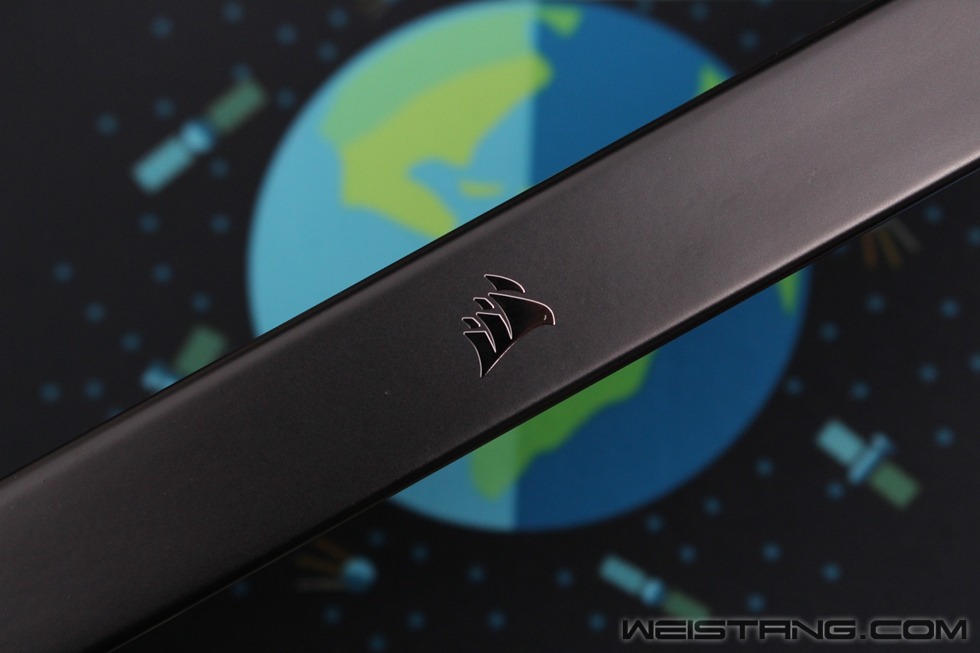

冷排侧面的海盗船Logo

水冷头支持RGB灯光效果

水冷头侧面特写

冷头底部因为有一层预涂的硅脂,所以在外侧加了一个塑料保护壳。

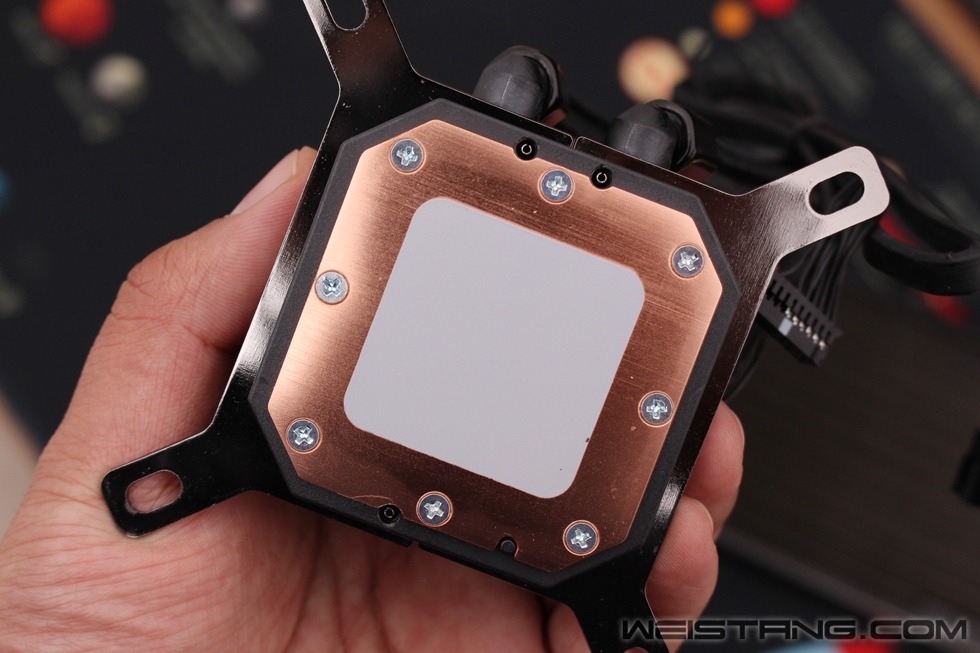

水冷头底部特写

水冷头上有两根线缆,一根连接控制器HUB,这个线缆是给水冷泵供电用的,另一根线缆插到主板的水泵接口上,如果没有水泵接口还可以插到CPU FAN接口上,这个线缆的主要功能是检测水冷泵的转速。

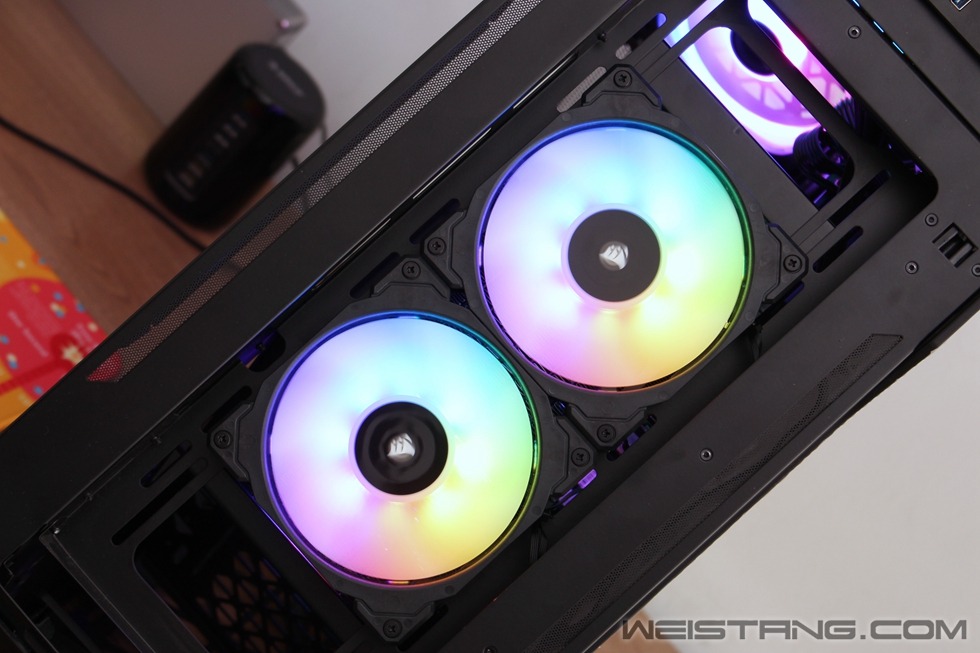

将散热器安装到乔思伯TR03机箱的前端。

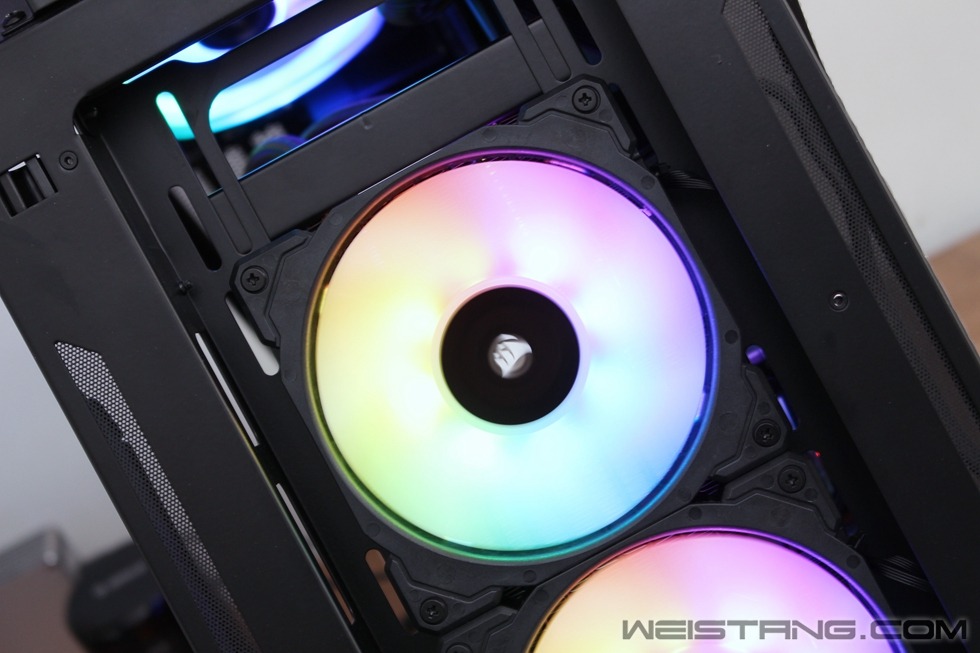

电脑开机以后海盗船的RGB散热风扇启动速度要比机箱内其他风扇慢几秒钟,这跟控制器HUB的供电延迟有一定的关系,但是不会影响机箱的整体散热。

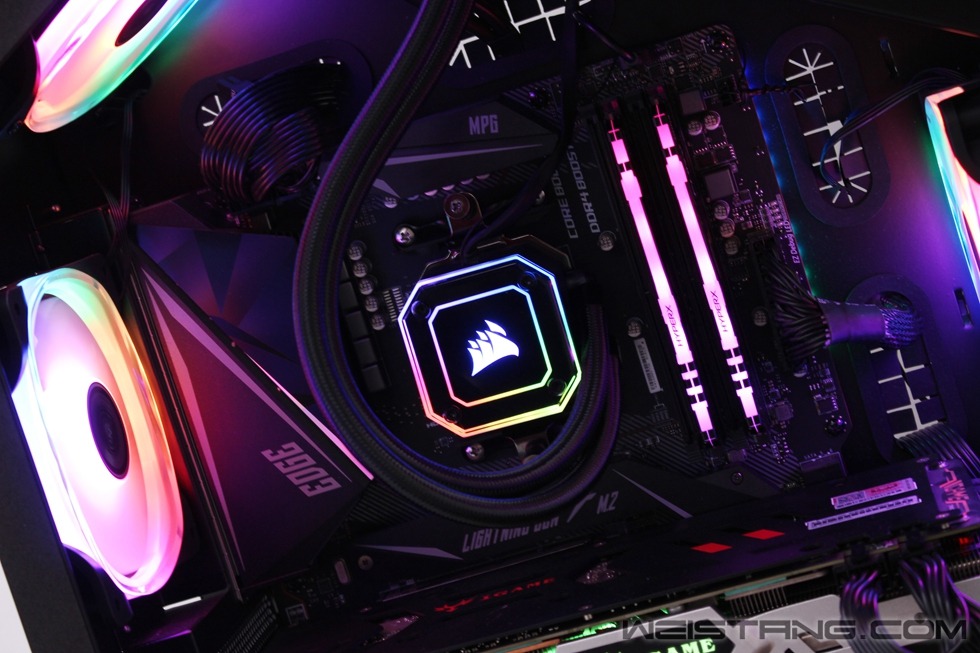

水冷头RGB灯光特写




海盗船iCUE H100i ELITE CAPELLIX一体式水冷的RGB风扇灯光和转速以及水冷头的灯光效果都是需要通过iCUE驱动软件来操控,所以在这里会发现海盗船的散热器还是一套自己独立的玩法。

iCUE驱动软件中灯光效果界面可以对风扇及冷头的RGB灯光效果进行设定,如果机器内还装有其他海盗船硬件或者外设的话灯光系统还可以做联动设定。

性能页面可以设定风扇的转速,水冷泵的转速不可以被设定,恒定转速基本在2200转左右。

图形界面可以查看风扇的工作效率。

通知界面可以设定CPU达到某个温度来实现某些设定的功能。

在操控水冷控制器之前首先要先给iCUE驱动软件升级到最高版本,其次要给水冷控制器的固件进行升级,如果固件不升级会无法设定风扇的转速。

上机测试的CPU是AMD 5800X处理器,待机状态下处理器温度为38度(室温21度),冷泵转速2272转,风扇转速1200转。

使用AIDA64进行FPU满载测试处理器温度为85度(室温21度),冷泵转速2272转,风扇转速1200转,CPU的全核心达到4.5G。5800X处理器性能要比前一代提升不少,特别是在主频方面,CPU内部积温问题也会高一些所以处理器的温度会达到85度的高温。

通过将CPU的电压降低至1.30V可以把处理器的主频拉低一些,全核心的满载频率降低至3.8G,此时处理器的温度为76度(室温21度),冷泵转速2276转,风扇转速1200转。

在不降电压的情况下在《赛博朋克2077》游戏中进行温度测试,CPU的温度为56度(室温21度),CPU的使用率只有24%。值得一提的是CPU并不是在任何状态下都能跑到85度,比如玩游戏的话CPU的使用率会比较低,平时工作使用的话温度还会更低。

总结

海盗船iCUE H100i ELITE CAPELLIX一体式水冷跟其他一体水冷不大一样的地方是它有一套自己独立的灯控及风控系统,整套系统需要iCUE驱动软件来完成控制,iCUE驱动软件还可以让不同的海盗船外设产品或硬件产品做灯光联动,所以在选择一体式水冷的时候要注意一下。水冷的风扇和水冷头的灯光效果还是不错的,跟机箱内乔思伯的RGB风扇还可以搭到一起。测试中AMD 5800X处理器因为架构和主频的因素导致满载温度会偏高,而且处理器本身存在积温严重的温度导致这款240尺寸的的一体水冷很难把CPU的温度压到80度以下,但是这并不影响电脑的正常使用,因为FPU测试让CPU满载的情况会极少出现,即使我们在玩《赛博朋克2077》的时候CPU的温度也只有56度。最后要提一下的是水冷在安装完成以后,使用前一定把iCUE驱动和水冷控制器的固件升级到最新版,不然可能出现无法控制风扇转速的问题。

发表于 2020-12-24 22:02 | 显示全部楼层
自带集线器方便了很多。
发表于 2020-12-24 22:33 | 显示全部楼层
灯光同步效果漂亮,海盗船的iCUE软件功能真的强大。
发表于 2021-2-3 12:26 | 显示全部楼层
酷炫
发表于 2021-2-3 15:20 | 显示全部楼层
这灯看着舒服
