[讨论] 罗技G502无线游戏鼠标维修(拆解教程+微动更换)

[复制链接]
发表于 2020-9-20 11:33 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2020-9-20 21:39 编辑

罗技G502无线版游戏鼠标,这是罗技给媒体的评测套装产品,从去年9月份到现在已经1年的时间,正经是用了半年左键就双击了。因为媒体评测套装是海外版所以拿到售后以后都不给保修。左键上贴的白色的贴纸就是售后鉴定以后做的标记,欧姆龙50M微动1年就废了,而且双击很严重,这种情况下只能自己动手搞定了。

撕掉胶贴,处理可拆卸底板那块。

拆掉可见的四颗螺丝。

注意拆掉方块标记的排线。

此时最复杂的上壳部分就来了,左右键部分在上壳的内部。先拆掉放标标记的九颗螺丝。别着急后面还有隐藏的两颗。

排线下面有一颗隐藏螺丝。

夹缝深处有可以隐藏螺丝。

此时就可以把鼠标后部的上壳拆下来。

拆掉固定灯罩的一颗螺丝。

拆掉固定左右键按键的四颗螺丝。

此时上壳的内芯部分就彻底出来了。

左右键是欧姆龙蓝点50M微动开关,按键寿命为50万次,1年就报废了。

内芯底部

拆掉固定侧键PCB的两颗螺丝。

拆掉标记的四颗螺丝。侧键和鼠标顶部按键部分就可以拆下来了。

向箭头方向拉出插栓,模组化的滚轮系统跟最早的G500如出一辙。

注意滚轮模组前端的小弹簧,我就差点给丢了一个。

拆掉最后的七颗螺丝。

按键PCB部分就算彻底拆出来了,这个拆解是不是有些复杂呢?

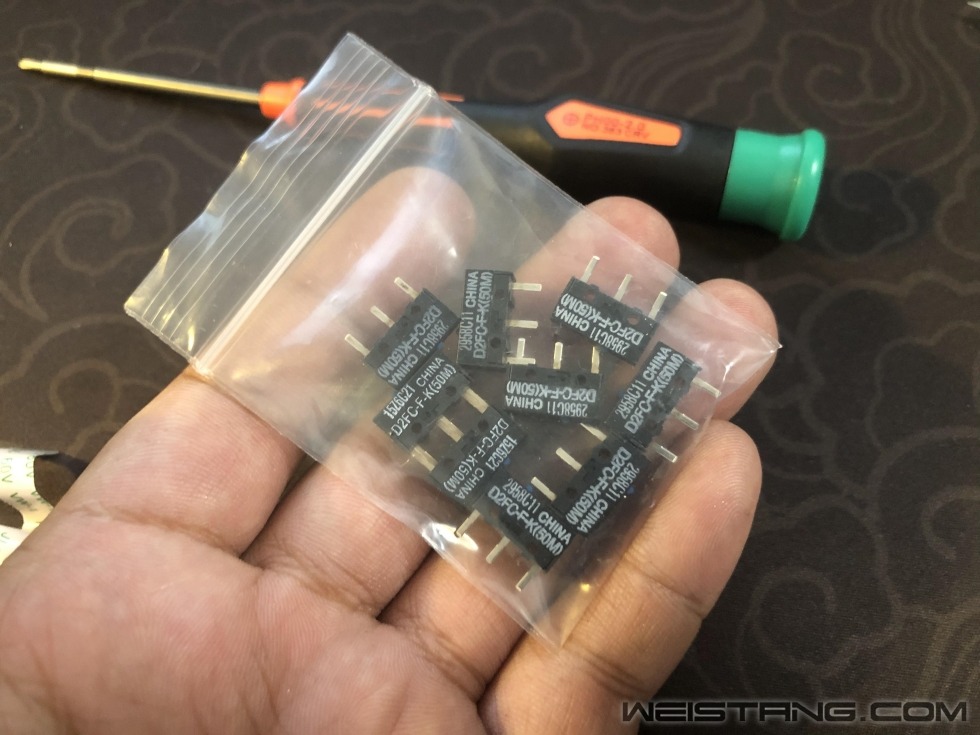

拿出手里的欧姆龙50M微动开关。

烙铁,烙铁架,吸锡器,焊锡器。准备开始干活。

PCB很薄,这里一定小心。

拆掉微动以后PCB正面焊孔特写。

PCB背面焊孔特写,焊锡比较牢固,清理的时候要小心。建议使用堆锡方法或者提前给焊点上助焊剂。

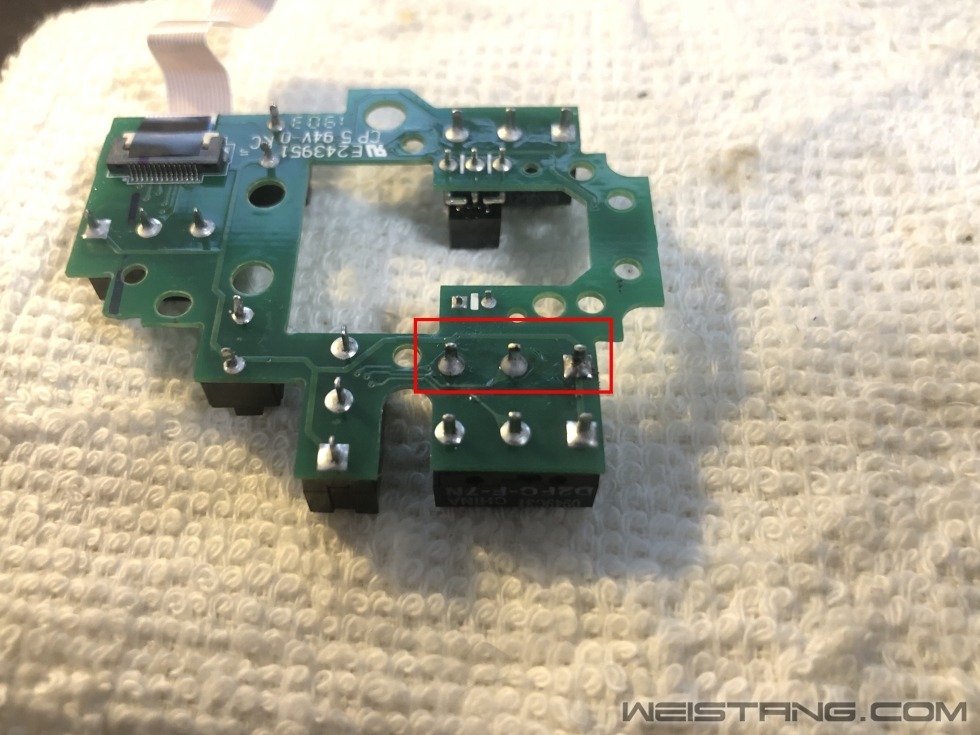

焊接完成以后的焊点特写。

最后上机测试鼠标左键彻底被修复了。我中午去的罗技售后,在那排队的全是修罗技G系列鼠标的,两个G502,一个G402,我是修无线版的G502。有个哥们的G502用了半年就双击了,还有的是用了快1年就出问题的。那么如果要是都换成光微动的话,是不是按键问题的故障会大大降低呢?
发表于 2020-9-20 15:15 | 显示全部楼层
G502的螺丝确实多

点评

简直要拆吐了。  详情 回复 发表于 2020-9-23 13:06
发表于 2020-9-22 22:31 | 显示全部楼层
是我的话就换新了

点评

售后不给换,海外版不给保修。  详情 回复 发表于 2020-9-23 13:06
 楼主| 发表于 2020-9-23 13:06 | 显示全部楼层

简直要拆吐了。
 楼主| 发表于 2020-9-23 13:06 | 显示全部楼层
laomu0515 发表于 2020-9-22 22:31
是我的话就换新了

售后不给换,海外版不给保修。
发表于 2020-9-23 18:13 | 显示全部楼层
这个是真麻烦啊,这么多螺丝,而且不论无线还是有线502,微动孔都小,不如903系列好换微动
发表于 2021-1-1 15:17 | 显示全部楼层
真是羡慕有手艺的人
发表于 2021-4-23 23:55 | 显示全部楼层
手里有个有线版的502,左键微动坏了,双击,好想修

点评

可以QQ联系我。  详情 回复 发表于 2021-4-25 23:07
 楼主| 发表于 2021-4-25 23:07 | 显示全部楼层
icefrozen 发表于 2021-4-23 23:55
手里有个有线版的502,左键微动坏了,双击,好想修

可以QQ联系我。
发表于 2021-4-27 09:56 | 显示全部楼层
据说G502无线非常容易双击

点评

自信点,把据说两个字去掉。  详情 回复 发表于 2021-4-27 10:50
 楼主| 发表于 2021-4-27 10:50 | 显示全部楼层
color4u 发表于 2021-4-27 09:56
据说G502无线非常容易双击

自信点,把据说两个字去掉。
发表于 2021-4-30 21:59 | 显示全部楼层
我也修过这货,实在要命!

点评

本来去售后想换一个新的,毕竟才用了不到1年,售后说你这是海外版。。。。。不在保修范围内,所以只能自己动手换微动。  详情 回复 发表于 2021-5-1 00:38
 楼主| 发表于 2021-5-1 00:38 | 显示全部楼层
wwq5536 发表于 2021-4-30 21:59
我也修过这货,实在要命!

本来去售后想换一个新的,毕竟才用了不到1年,售后说你这是海外版。。。。。不在保修范围内,所以只能自己动手换微动。
发表于 2021-5-3 20:25 | 显示全部楼层
W.L.Troy 发表于 2021-5-1 00:38
本来去售后想换一个新的,毕竟才用了不到1年,售后说你这是海外版。。。。。不在保修范围内,所以只能自 ...

海外版跟国行待遇不同不太理解。。。

点评

我手里的是海外版的而且是媒体版,所以国内不给保修。  详情 回复 发表于 2021-5-3 21:57
 楼主| 发表于 2021-5-3 21:57 | 显示全部楼层
wwq5536 发表于 2021-5-3 20:25
海外版跟国行待遇不同不太理解。。。

我手里的是海外版的而且是媒体版,所以国内不给保修。
发表于 2021-5-5 23:00 | 显示全部楼层
W.L.Troy 发表于 2021-5-3 21:57
我手里的是海外版的而且是媒体版,所以国内不给保修。

管他什么版,自己的货自己不认我就不能理解。罗技如此,苹果之流也这样。区别对待售后。
