[主板] 【外设堂—评测室】ROG MAXIMUS XII FORMULA主板评测(+4节操)

[复制链接]
回帖奖励 4 节操 回复本帖可获得 4 节操奖励! 每人限 1 次
发表于 2020-8-22 01:34 | 显示全部楼层 |阅读模式
包装

  三大厂的这代Z490主板高端系列相比上一代几乎全线buff,除了接口网卡的提升,拜十代酷睿增加的功耗所赐,越是高端上游型号的Z490,在VRM供电散热器上的强化就越明显,其中ROG MAXIMUS XII FORMULA(以下简称M12F)当然相比前代也有了明显的进化。FORMULA系列作为ROG各种系列主板中登场次数最多的,其实每代更新的也有不小的难度,毕竟主打水冷的基调不能变,上面有E下面有H,不得不说这代Z490的M12H提升相当巨大,而E不用说,这代Z490 ROG的旗舰,所以M12F当然也要带来一定的惊喜,否则眼球岂不是被H和E赚光了,所以包括网卡,供电以及散热器方面的提升这代都有,就算是这样其热度感觉还是被H和E甚至是A给抢了不少。其实也不难想象,M12F的在综合的可玩性方面跟很大程度被限制在了水冷方面,特别是分体水,自带门槛。好了,不多说了,一起来看一下M12F这款主板的具体设计。



ROG M12F 主板包装



包装


  注意,这次我们收到的M12F并不是国行的包装,包括内部说明书也是全英文,但主板产品本身并没有差别。其实无论是国行还是非国行,ROG特别是高端系列,包装设计语言越来越简洁清晰。

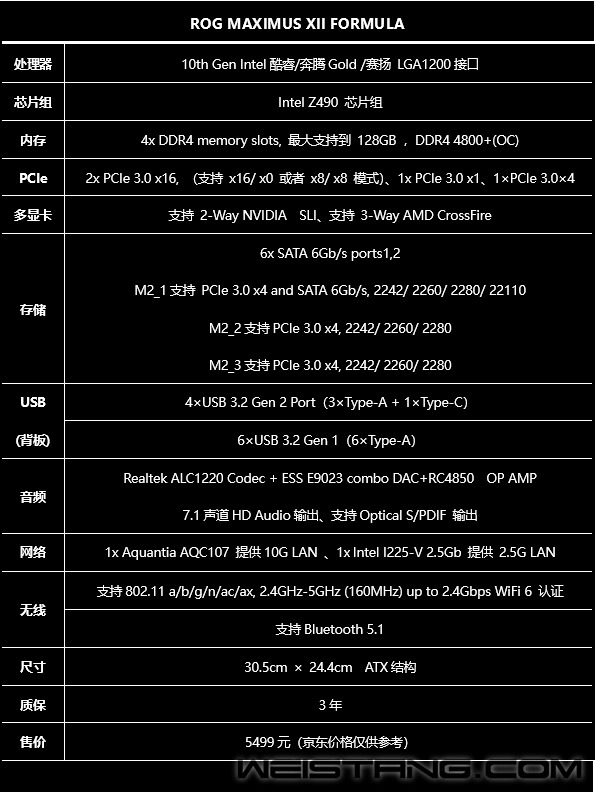

参数表


  这代M12F价格也依然不菲,M12H提升巨大,换来的是价格提升,M12F按照往常惯例依然价格定位还是在M12H之上,目前M12F京东价格为5499元,官方提供三年质保。并且首次作为FORMULA系列直接板载了万兆网卡,也因此特别强化了散热,其中M12E和M12F以及M12A都不提供VGT,也就是不支持直接核显输出,供电规格在这代ROG Z490军团中排位次顶级,全覆盖盔甲,带全金属覆盖背板,EK订制的CrossChill III混合水冷散热器还是最具特色的。



整体

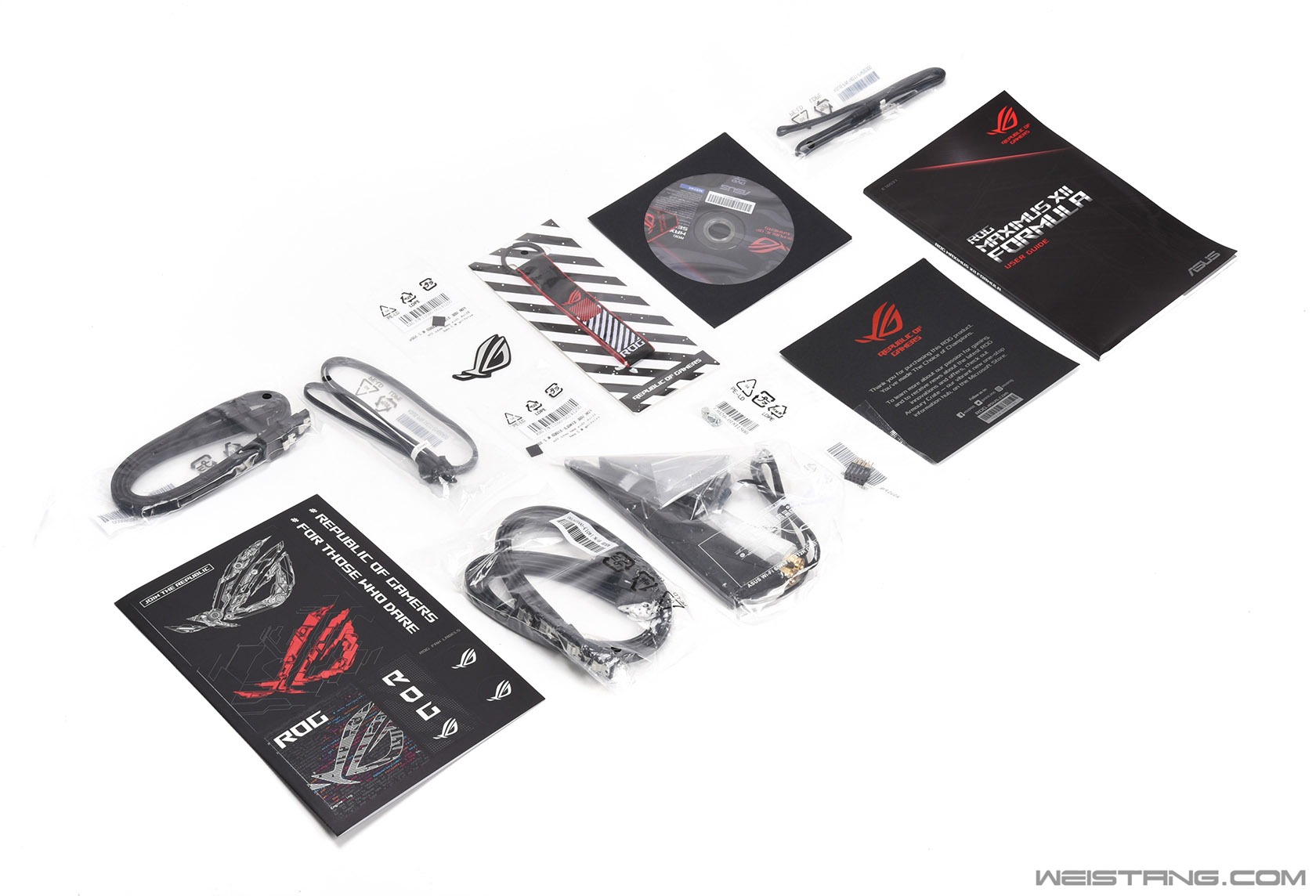

附件一览


  老司机一眼便明白,多了ROG主题的钥匙环非常实用,随身携带+1。另外,这代FORMULA依然保持了附赠驱动光盘的习惯,强烈建议改用带ROG logo的U盘存储驱动。



ROG M12F 主板

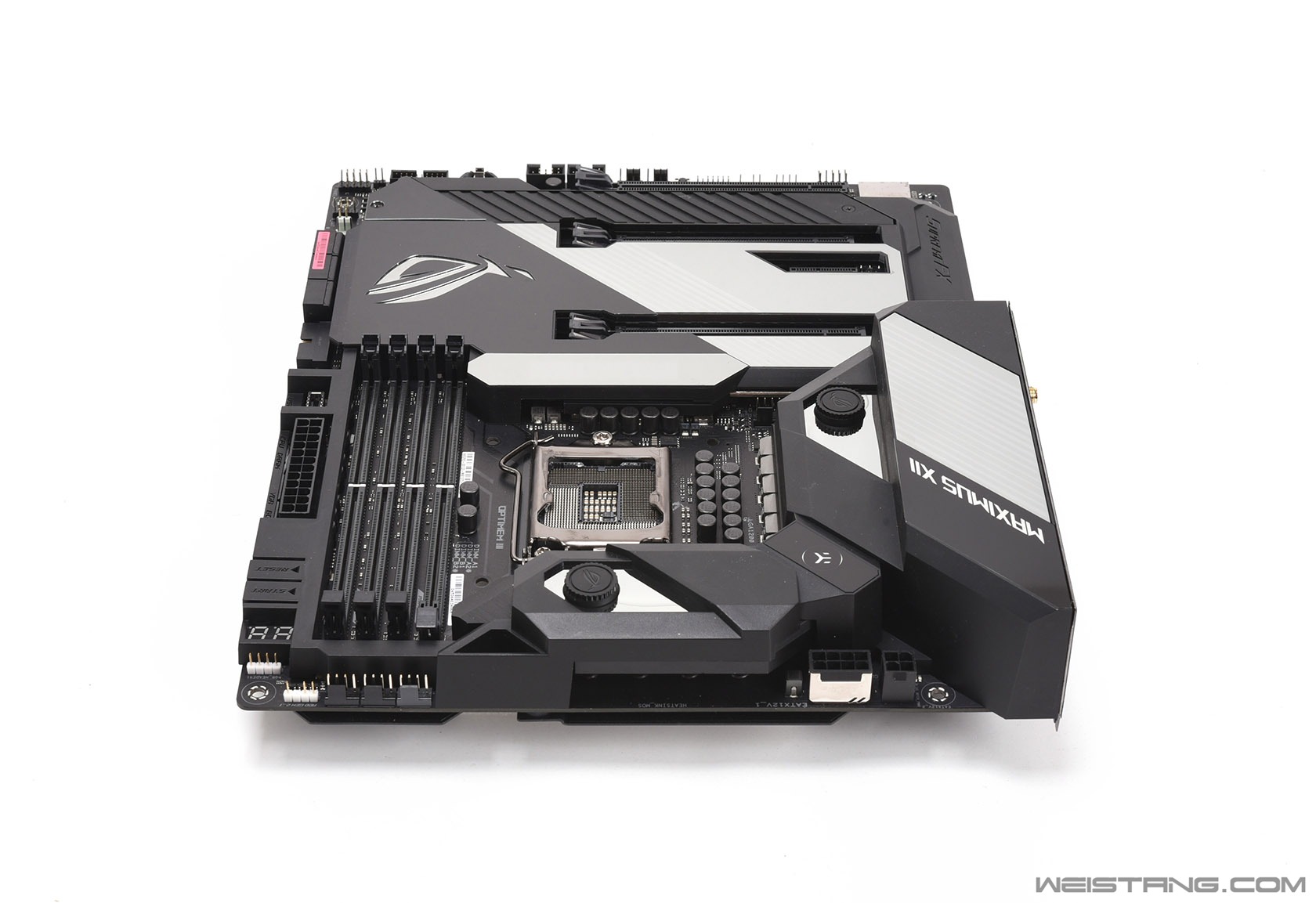

整体


整体


  还是熟悉的F专属的味道,准确来说外观方面相比M11F变化不明显,依然最醒目的除了在主板护甲上加入了大量的镜面部分以外就是EK订制的CrossChill III混合水冷模组了,这些看上去风格跟M11F同出一辙,变化不如H和E那么明显。CPU底座下面的六边形镜面除了装饰还有LiveDash OLED的功能,可以显示系统温度,频率和电压等参数,当然也支持自定义,重要的是在这个LiveDash OLED屏幕下面是通过热管连接的一个散热模块,是跟EK CrossChill III混合水冷模组接入在一起的,我可以理解成这套散热是CrossChill III Plus,之所以这样设计也不难理解,16组70A的DrMos通过Teamed Power Stage技术并联实现8相纯核心供电,再加上还有一颗AQUANTIA AQC107万兆网卡需要散热,所以这部分散热做加强我觉得也是情理之中。



整体



背板


  背面依然是大面积金属背板覆盖,相比M11F背面多了一个M.2接口,这个接口跟PCIe 3.0 x4共享带宽。



注意EK CrossChill III混合水冷散热器末端延伸出的镀镍热管



ProCool II供电接口 8+4供电设计 10900K非极限超频完全够用

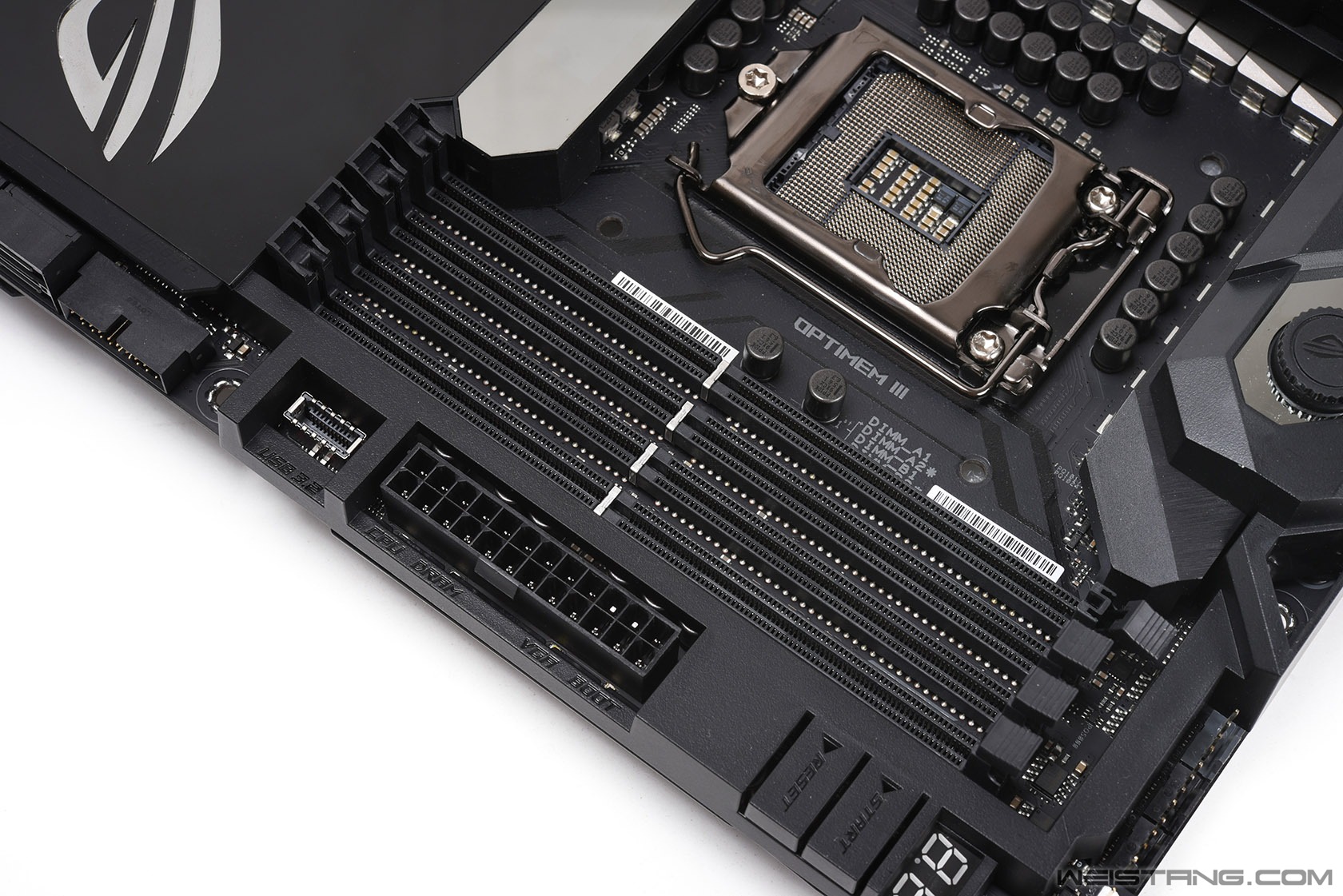

内存目前标称最高支持DDR4 4800+的频率

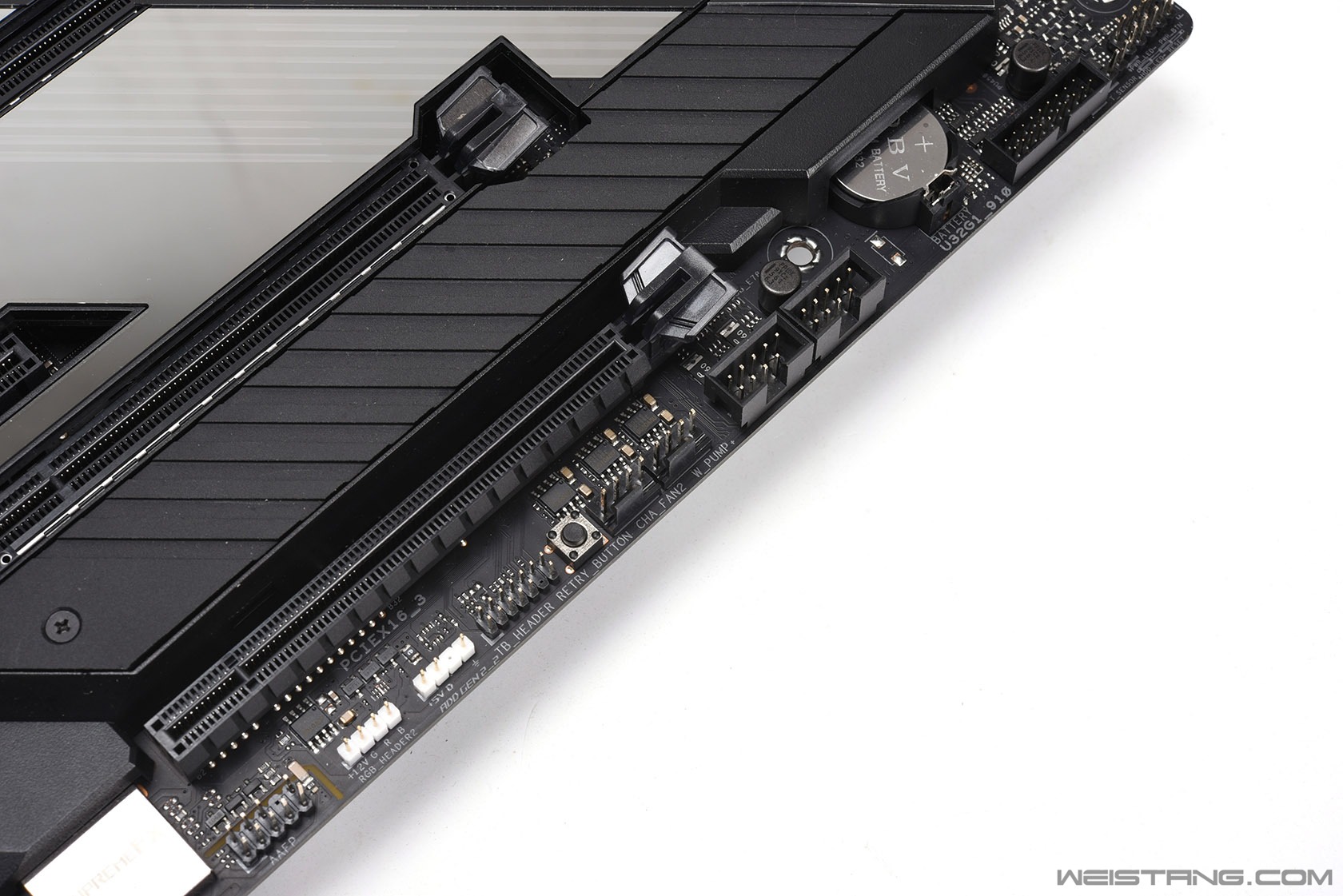

Safe Slot金属护套加持的PCIe接口 直连CPU待遇不一样



接口部分特写


  相比M11F,这代M12F在接口方面变化也明显,其中亮点就是增加了PS2接口,双网卡有一个升级到了10Gb万兆网卡,另外一个则是2.5Gb,好评,大好评,很贴心地为玩家省了一块万兆网卡,重要的是空出了一条PCIe 3.0 x4接口。



末端接口基本跟M11F布局一致

细节&供电



M12F取下盔甲和背板



M11F取下盔甲和背板


  对比一下M12F和M11F取下盔甲后的细节,明显M12F主板上的IC元件更密集,如果取下VRM散热器的话对比供电差距更加巨大。



取下EK CrossChill III散热器



正面特写


  即使取下盔甲如果给PCH换一组散热器,那么M12F依然是能看的,并且高阶ROG的身份完全符合,毕竟价格方面也是要高于M12A的。



并联8相CPU Core VRM供电模组



英飞凌整合上下桥的TDA21472 Mosfet  耐受电流70A ,一共16颗



供电主控ASP1405I 支持8相供电



通过这颗IC可以实现华硕特有的易超频功能



AQUANTIA AQC107万兆网卡



Intel网卡芯片



意法半导体的STM32L452控制器




PCB背面特写

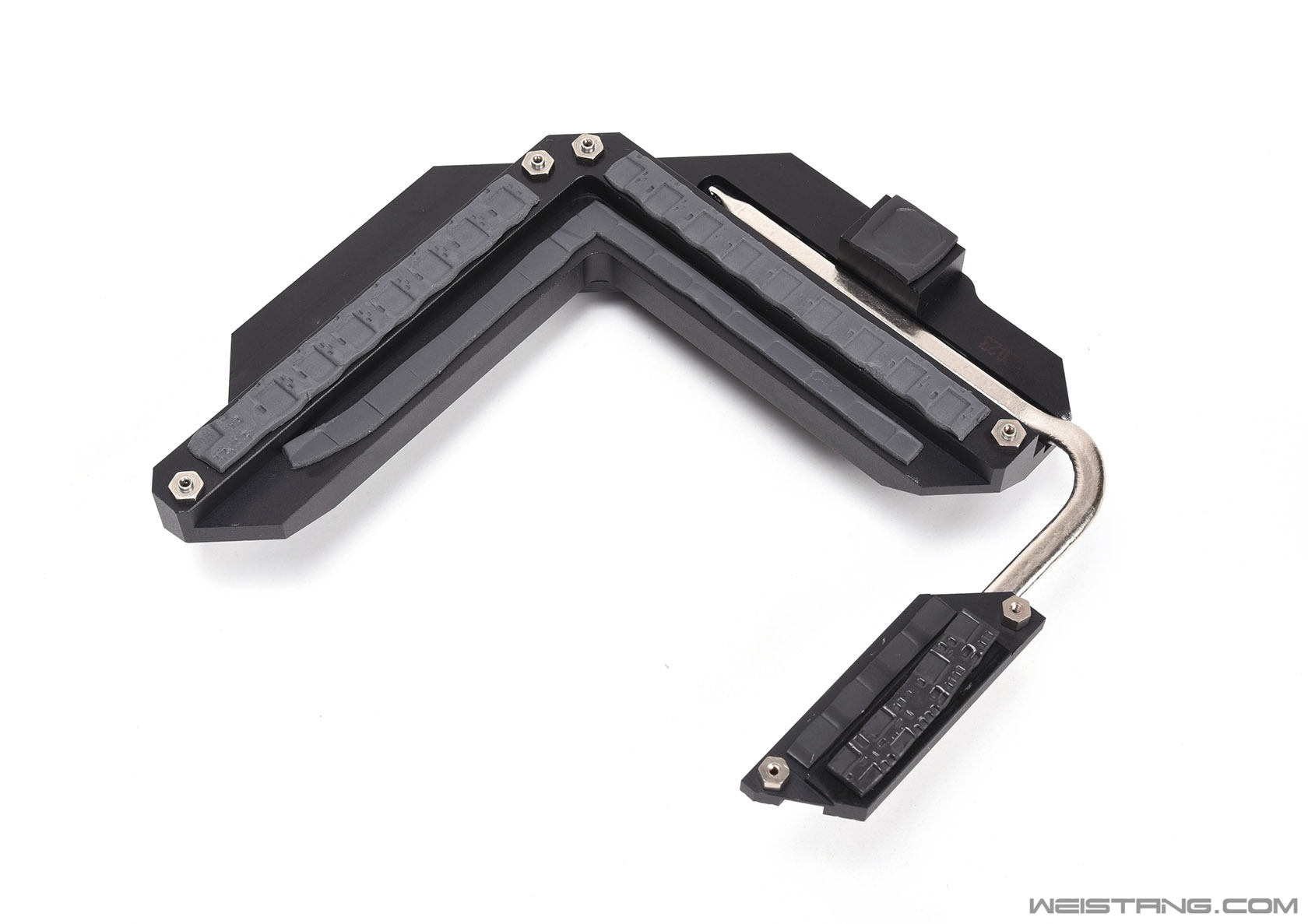

EK CrossChill III 散热器特写

特写



背面



背板

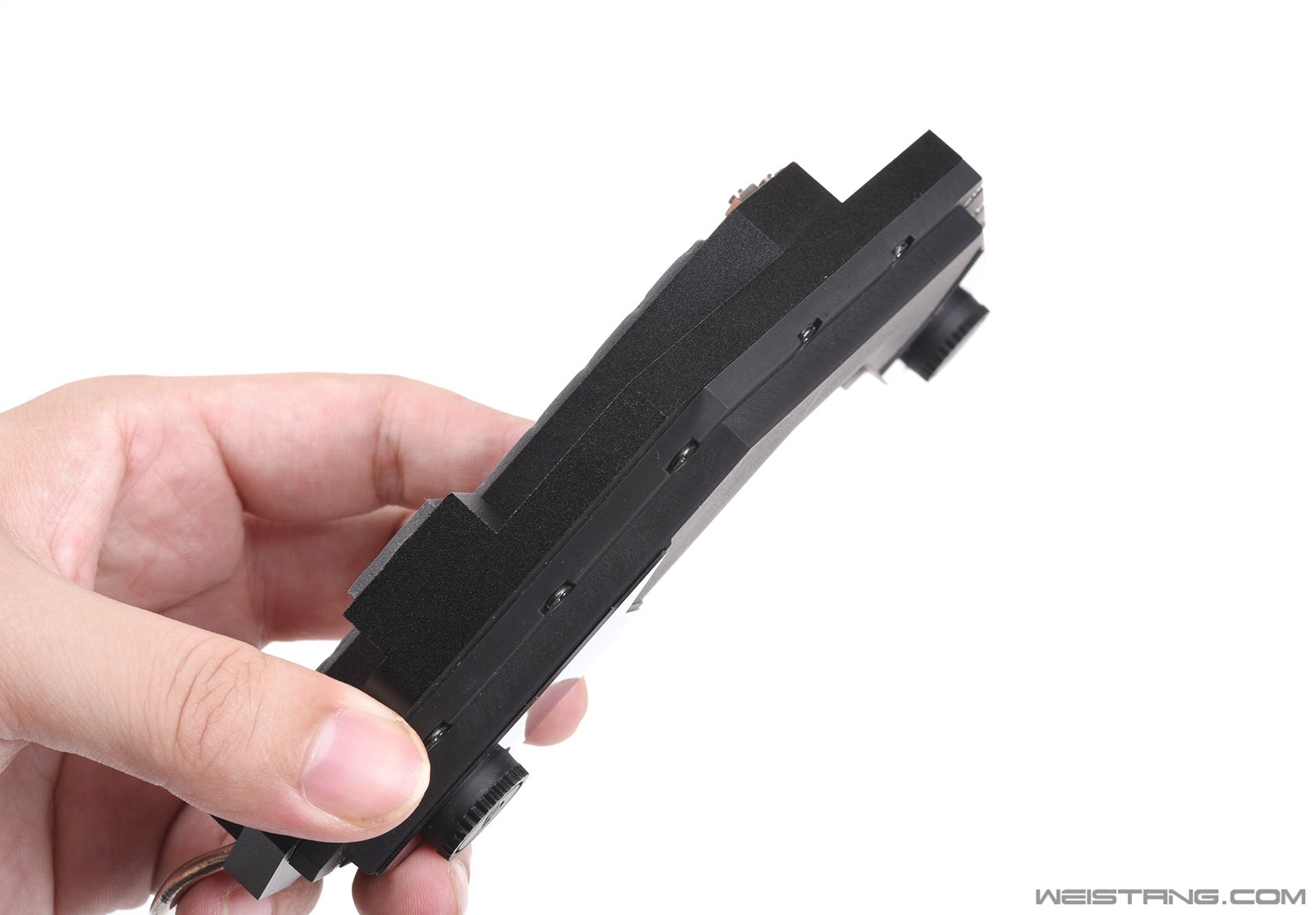

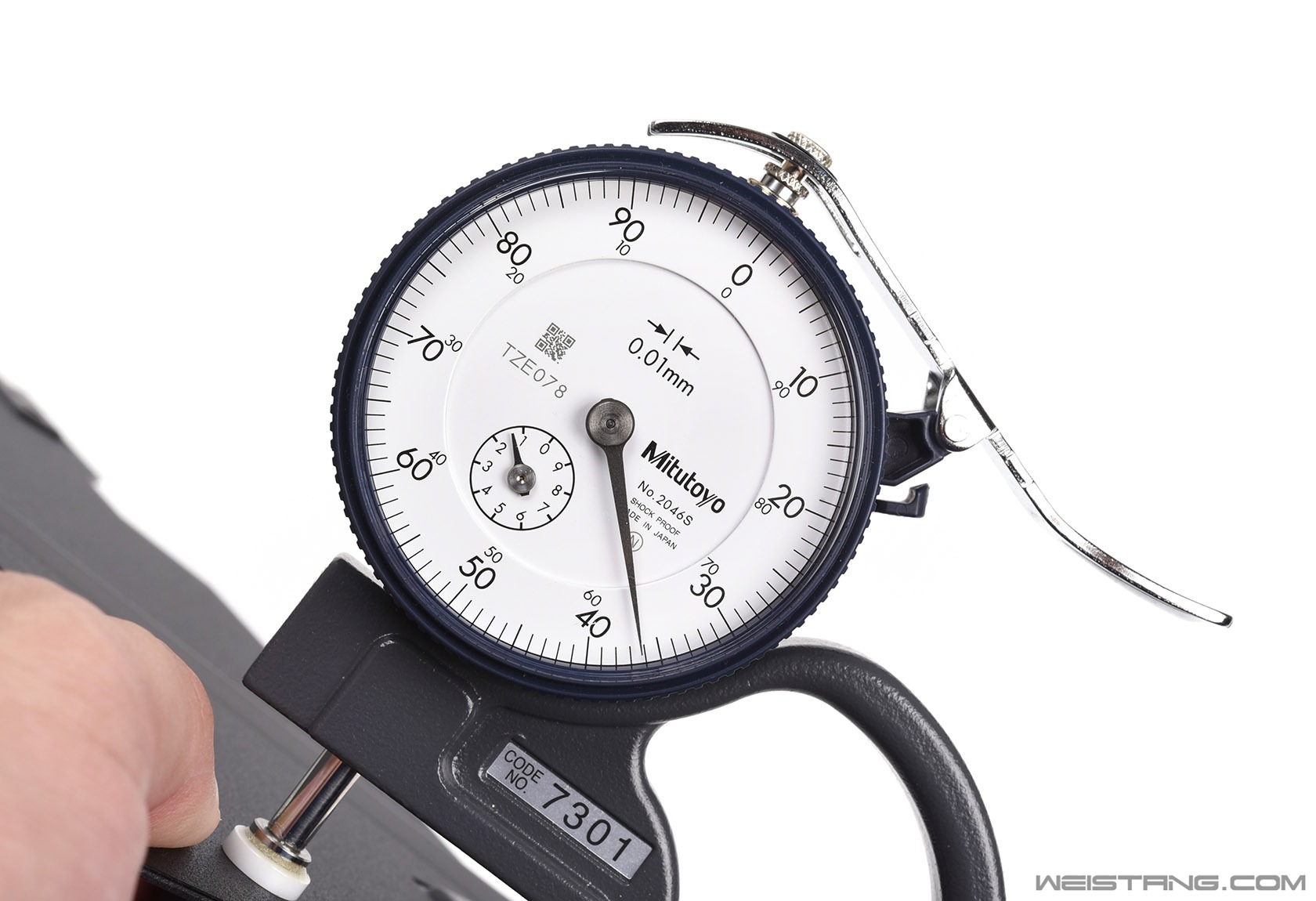

背板厚度1.36mm



总结


  这次评测简单分享一下对M12F这款主板的解析,后面还会陆续跟大家分享M12F的装机体验与BIOS界面内容的分享。对于满足十代酷睿的水冷超频需求,M12F无论在供电方面,还是在散热上都有强化,特别是供电,跟M12A同级,仅次于M12E,当然我觉得M12E这种级别的供电对于一般风冷或者水冷超频的玩家来说可能更多是锦上添花,板载万兆网卡终于不再是ROG旗舰型号的专利了,热衷于改水玩NAS的小伙伴这次应该会比较开心,当然这些进化与M12F的高价也是分不开的,相比之下在对内存超频硬核设计方面并没有太抢眼的方面,多少有些遗憾。


ROG MAXIMUS XII FORMULA主板
