[处理器] i7 5775C开盖换液金!z97平台完结了

[复制链接]
发表于 2020-7-29 23:39 | 显示全部楼层 |阅读模式
我的这套m7i到今天算是彻底折腾完了,要说最遗憾,可能就是没用4790k毕业,dc-atx电源最高150w额定输出,5775C刚好。但这里还是提醒大家,如果只是看中cpu性能,z97这套平台上4790K才是最好的选择。

其实5775C如果全新的话,体质还不错的话,完全可以不换液金,本身就两个die,其中128MB的eDRAM封装尺寸比cpu核心要大不少,所以如果不是电压拉的很高,温度表现还是可以的,至少我这颗很满意。但如果你跟我一样爱折腾的话也没毛病,5775c开盖换液金的难度相比其它115x的U来说稍微麻烦一点,因为顶盖里面裸露触点和电容略多。



全套工具 最后没有用硅脂做液金四周的防护



再来一张



用热风枪加热到顶盖烫手 就是0.5秒都没法触碰那种 开盖轻轻松松

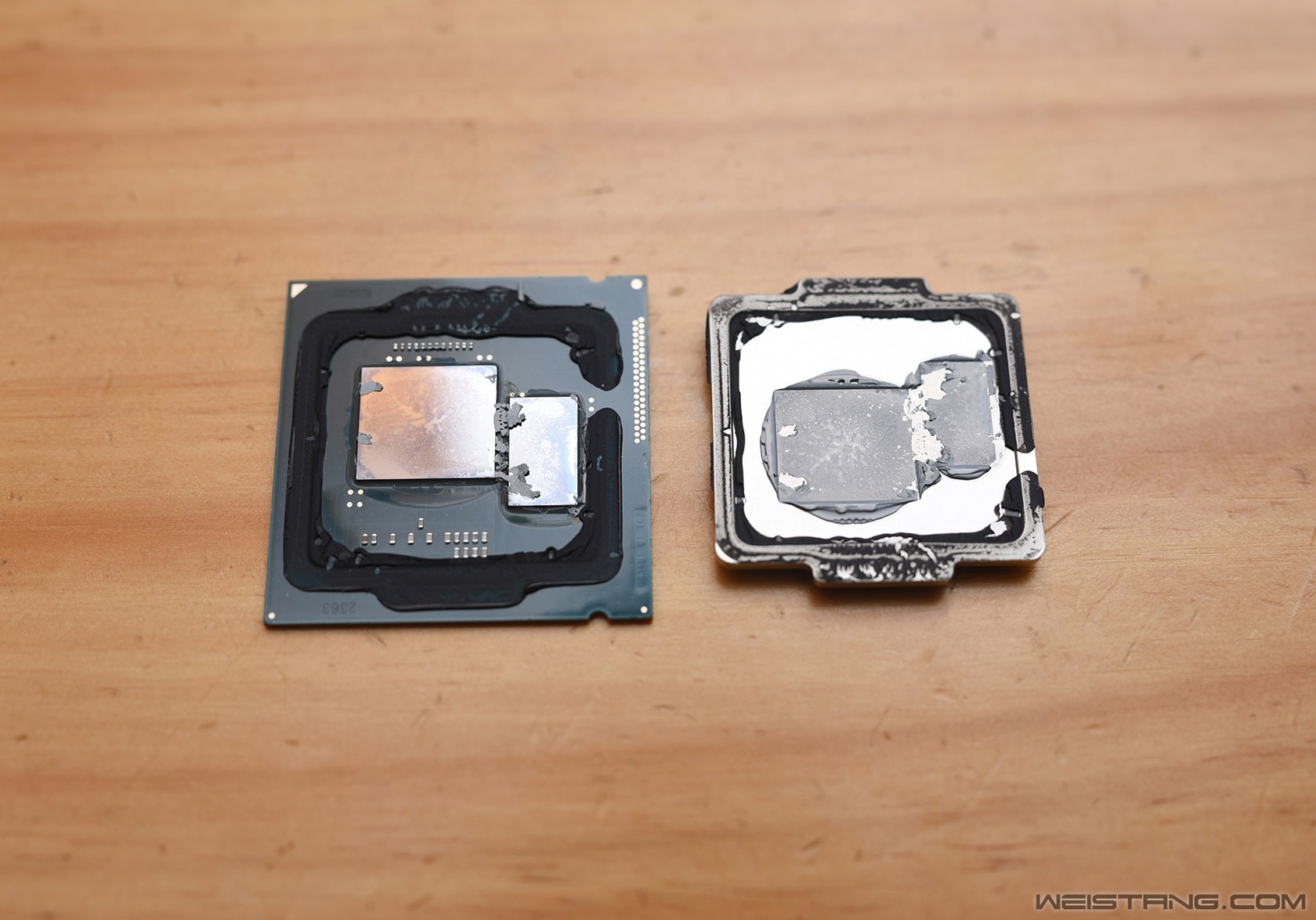

内部高科技硅脂上的还是很均匀的 硕大的eDRAM核心

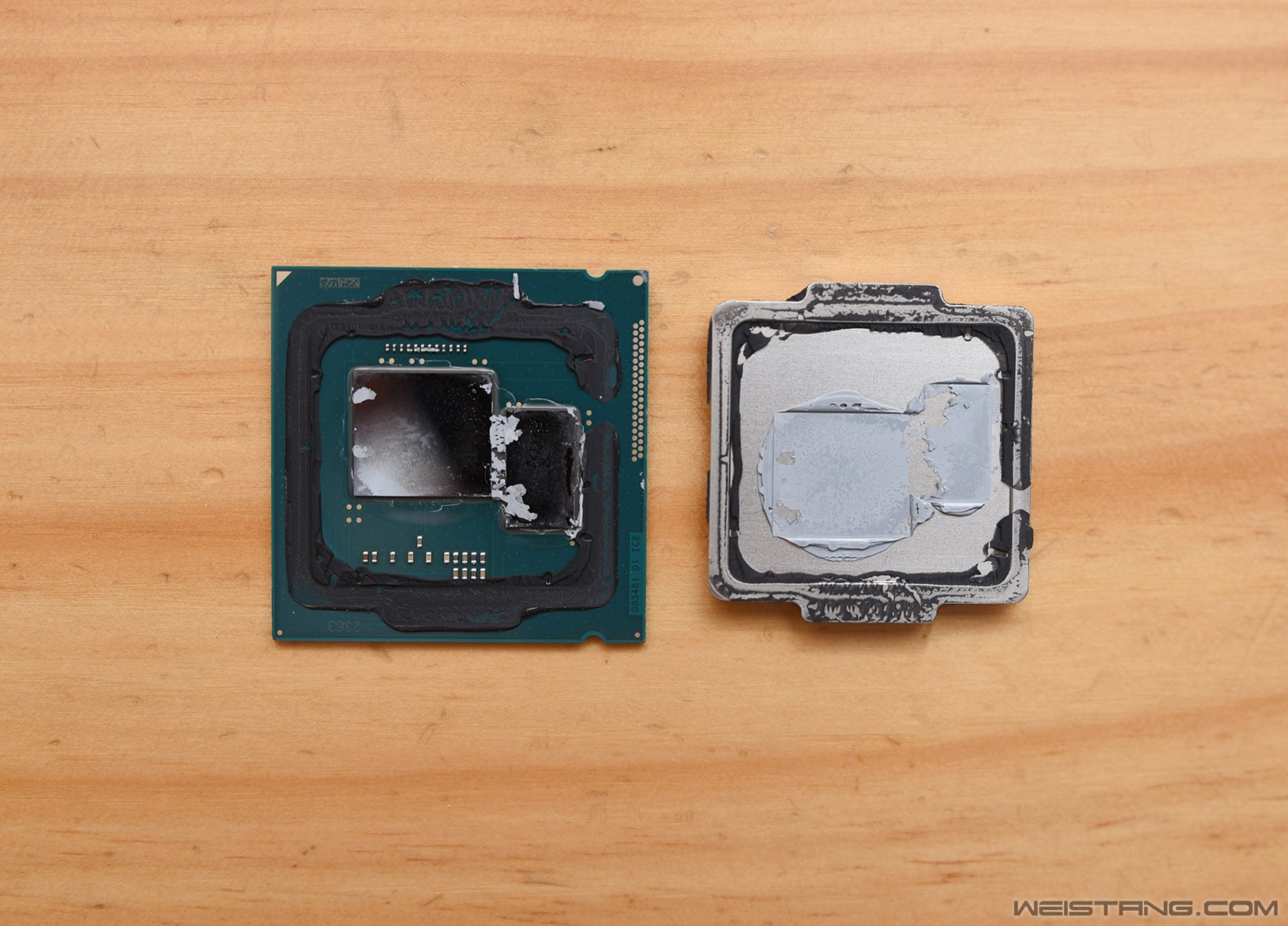

这里可以大致定位一下核心位置 后面顶盖涂液金的时候会方便一些



处理残留的黑胶我习惯用指甲 用刀片的话有些位置会比较棘手



基本算是处理干净了



跟散热顶盖来个合影



特写



做绝缘防护 刷了两遍三防漆

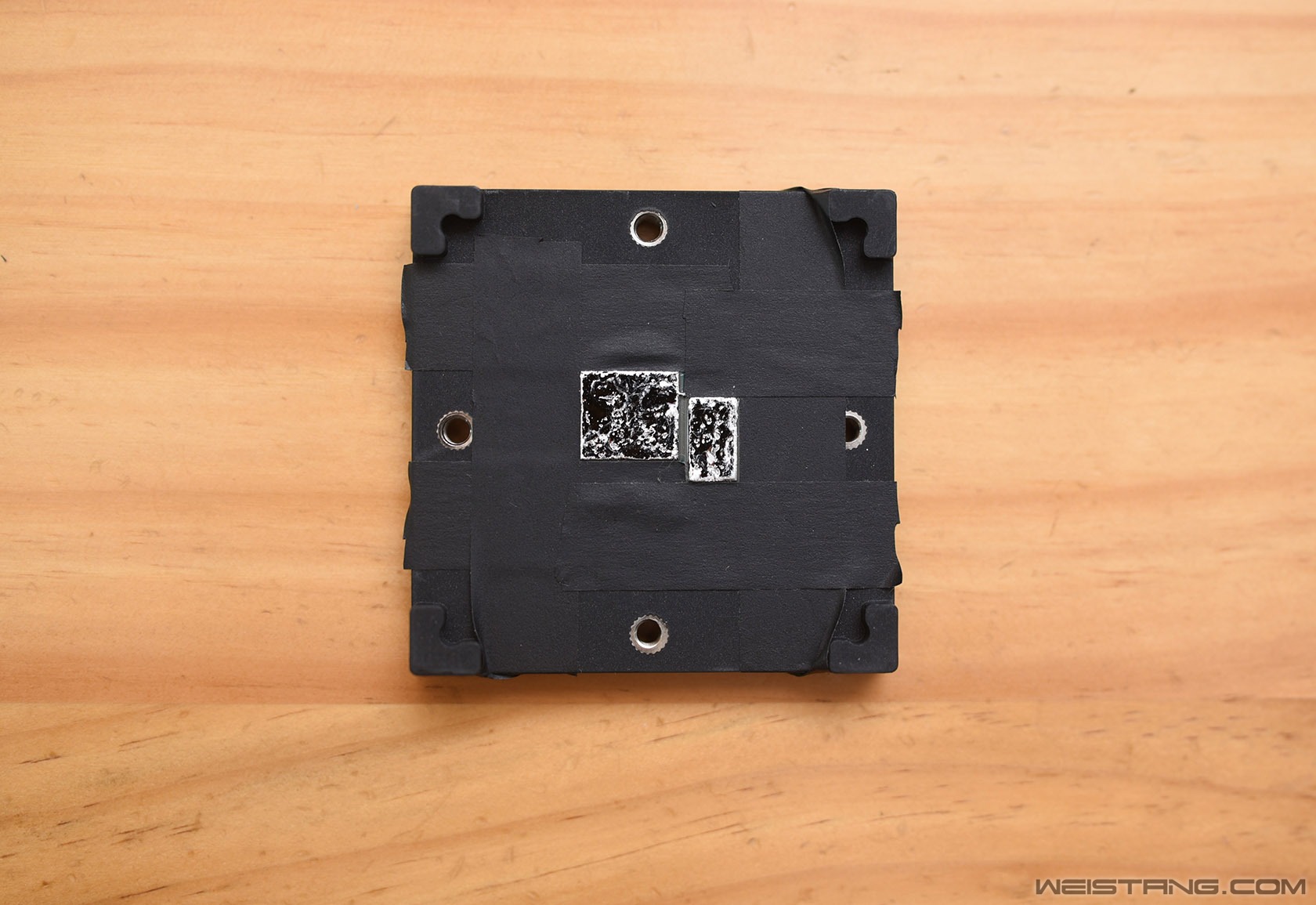

涂液金之前用胶带保护一下pcb基板



接下来无论是用棉签还是小刷子都ok 挤多了也好处理



涂完了



特写


  顶盖内部也涂好薄薄一层,之后准备上合盖器,顶盖边缘的黑胶不要涂太多,少一点没毛病,记得留好气压孔,方便盒盖后顶盖与die之间接触稳定。



准备上盖



特写



压力螺丝手拧到完全吃上力即可



静止4个小时



完工


散热器竖过来了 要不档内存马甲 风道就变的有点奇怪了



机箱里还挺干净



把当年心心念的配件都塞到里面了 性能如今已经不美丽了 但却很喜欢



4.0GHz下 除了跑aida64 fpu烤机降了7℃ 其余测试差异不大


  真正带来改变的是1.3v终于可以上到4.2GHz了,没开盖之前这个电压上4.2GHz FPU烤机是过不了的,温度很快90℃,开盖换液金后4.2GHz烤机碰不到80℃,效果还不错。下面是4.2GHz下5775C的一些跑分,CPU-Z单核心成绩瞩目。










  基本z97这套平台我算是折腾完了,用itx画上句号很幸运!

发表于 2020-7-31 09:49 | 显示全部楼层
我看合盖有要求说10小时 4小时是不是太短了

点评

开着空调 室温低一些 4小时没问题 ,后面还有散热器和扣具压着  详情 回复 发表于 2020-8-3 13:02
发表于 2020-7-30 12:08 | 显示全部楼层
这牌子的液金跟暴力熊的比如何

点评

半斤八两  详情 回复 发表于 2020-8-3 13:03
发表于 2020-7-30 12:36 | 显示全部楼层
intel的高科技硅脂不超频的话还能用 话说5775c电压这么高么

点评

5775c没太大必要换液金,核心面积很大,效果提升不是很明显  详情 回复 发表于 2020-8-3 13:04
发表于 2020-7-30 12:52 | 显示全部楼层
4.2g一般的5775c达不到的 温度爆炸要么就是压根就上不去

点评

跑p95和fpu都过 然后3dmark11的physX测试过不了 或者不定时死机,电压提升太高 最后还是1.21v日常4.0了  详情 回复 发表于 2020-8-3 13:06
发表于 2020-7-30 17:00 | 显示全部楼层
超频到4.2跑cpuz单线程性能已经跟3700x差不多了

点评

cpuz单线程好看的一批  详情 回复 发表于 2020-8-3 13:08
发表于 2020-7-30 20:34 | 显示全部楼层
鸟哥牛皮
发表于 2020-7-30 21:03 | 显示全部楼层
很详细
发表于 2020-7-31 15:56 | 显示全部楼层
这个还真是不敢玩

点评

有z97可以等等再上,现在这货还涨价了 也是服了  详情 回复 发表于 2020-8-3 13:11
发表于 2020-7-31 19:44 | 显示全部楼层
我们用西门子24v 电源 可以调到18v 如果 有itx 主板 是单18v 输入的就行了
480w 就是贵 毕竟用在plc 上的电源。功能保护是全面可靠的
价格就是5000k上下

如果开了盖 换 品牌硅脂 会不会更好呢,或者开了盖,不上盖,直接用cpu散热器压。
当然 触点要聚4氟抗200度的胶带都贴好,就不怕短路了

点评

可调dc电源当然是最好,但成本太高,如果真的准备dc-atx玩下去的话考虑这个真可以,500w以内怎么都够玩了 这款的话换好的硅脂估计提升也不大,散热器直触对这U还真合适,核心面积大,压的时候更放心,但5系酷睿  详情 回复 发表于 2020-8-3 13:20
发表于 2020-8-1 12:11 来自手机 | 显示全部楼层
体质不错了 一大票5775c根本4.2进不了系统

点评

1.21v 4.0一本满足  详情 回复 发表于 2020-8-3 13:20
 楼主| 发表于 2020-8-3 13:02 | 显示全部楼层
TNT001 发表于 2020-7-31 09:49
我看合盖有要求说10小时 4小时是不是太短了

开着空调 室温低一些 4小时没问题 ,后面还有散热器和扣具压着
 楼主| 发表于 2020-8-3 13:03 | 显示全部楼层
卡巴基佬团 发表于 2020-7-30 12:08
这牌子的液金跟暴力熊的比如何

半斤八两
 楼主| 发表于 2020-8-3 13:04 | 显示全部楼层
棉花糖杀手 发表于 2020-7-30 12:36
intel的高科技硅脂不超频的话还能用 话说5775c电压这么高么

5775c没太大必要换液金,核心面积很大,效果提升不是很明显
 楼主| 发表于 2020-8-3 13:06 | 显示全部楼层
biù 发表于 2020-7-30 12:52
4.2g一般的5775c达不到的 温度爆炸要么就是压根就上不去

跑p95和fpu都过 然后3dmark11的physX测试过不了 或者不定时死机,电压提升太高 最后还是1.21v日常4.0了
 楼主| 发表于 2020-8-3 13:08 | 显示全部楼层
paulshek 发表于 2020-7-30 17:00
超频到4.2跑cpuz单线程性能已经跟3700x差不多了

cpuz单线程好看的一批
 楼主| 发表于 2020-8-3 13:11 | 显示全部楼层
woohyukwzf 发表于 2020-7-31 15:56
这个还真是不敢玩

有z97可以等等再上,现在这货还涨价了 也是服了
 楼主| 发表于 2020-8-3 13:20 | 显示全部楼层
yjhercules 发表于 2020-7-31 19:44
我们用西门子24v 电源 可以调到18v 如果 有itx 主板 是单18v 输入的就行了
480w 就是贵 毕竟用在plc 上的 ...

可调dc电源当然是最好,但成本太高,如果真的准备dc-atx玩下去的话考虑这个真可以,500w以内怎么都够玩了

这款的话换好的硅脂估计提升也不大,散热器直触对这U还真合适,核心面积大,压的时候更放心,但5系酷睿的开盖保护器不好买
 楼主| 发表于 2020-8-3 13:20 | 显示全部楼层
专家评鉴 发表于 2020-8-1 12:11
体质不错了 一大票5775c根本4.2进不了系统

1.21v 4.0一本满足
