【试玩】【机械退烧贴】DIY一把自己喜欢的键盘吧,少年。。。

[复制链接]
发表于 2020-4-27 21:26 | 显示全部楼层 |阅读模式
本帖最后由 只是试玩啊 于 2020-4-28 09:00 编辑

教程:客制化的流程和注意事项

这几天闲着无事,想自己搞一下G白轴的35g线性轴的手感,而这种轴的键盘的成本键盘真的很少,如果是g白的的非常规的配列的话就更少了。所以就想着自己组一把吧,事实证明,这个35g着实有点意思。然而我组完之后,就瞬间退烧了,我也不知道为啥,反正不想折腾了。。。

所以需要的所有材料的列表:

材料类:
1.轴体:G白轴70个(基本上1元左右一颗,开轴润滑按需索取)
  2.PCB板:200左右
  3.外壳:塑料或者铝合金都可以(价格差距很大,按需索取)
4.卫星轴或者平衡轴:平衡轴的话,手感会稍微好那么一丢丢。
                               卫星轴的话 需要调教,两者都需要上油脂滑来消除噪音,卫星轴好买,好换键帽。本次选的透明卫星轴。
  5.螺丝:随便选,我选的是金色的。
  6.键帽:差距很大,按需所取,我选的是垃圾的一套原装的minila键帽,主要是薄,更能体现轴体本身的手感
  7.静音棉:汽车静音棉。6mm厚。消除金属外壳的空腔杂音。
  8.钢板:各种材质,不锈钢,铝合金,碳纤维,亚克力,按需索取(这次我没用)
工具类:
  1.烙铁:JBC 差距很大按需索取
  2.锡丝:含银锡丝
  3.吸锡器:焊错了,拆轴用
  4.小毛刷,洗板水或者酒精:这个99%的酒精,没有也行
  5.螺丝刀:上螺丝用
以下是详细的图片部分:按组装顺序来的,各位按照这个顺序直接组就好了。
PCB的type-c接口:这个基本上就是为了好玩的,其实实际没有差别,主要是看自己手头什么线材合适,不必过多纠结。
高特的白轴特写:35g线性轴,实际使用下来的话 如果能采用静音红的轴心的话,能带来更类似静电容的手感。打字十分轻,特别容易触发;
本次选用的是5脚轴体,可以不用钢板,本身也会贵一些。

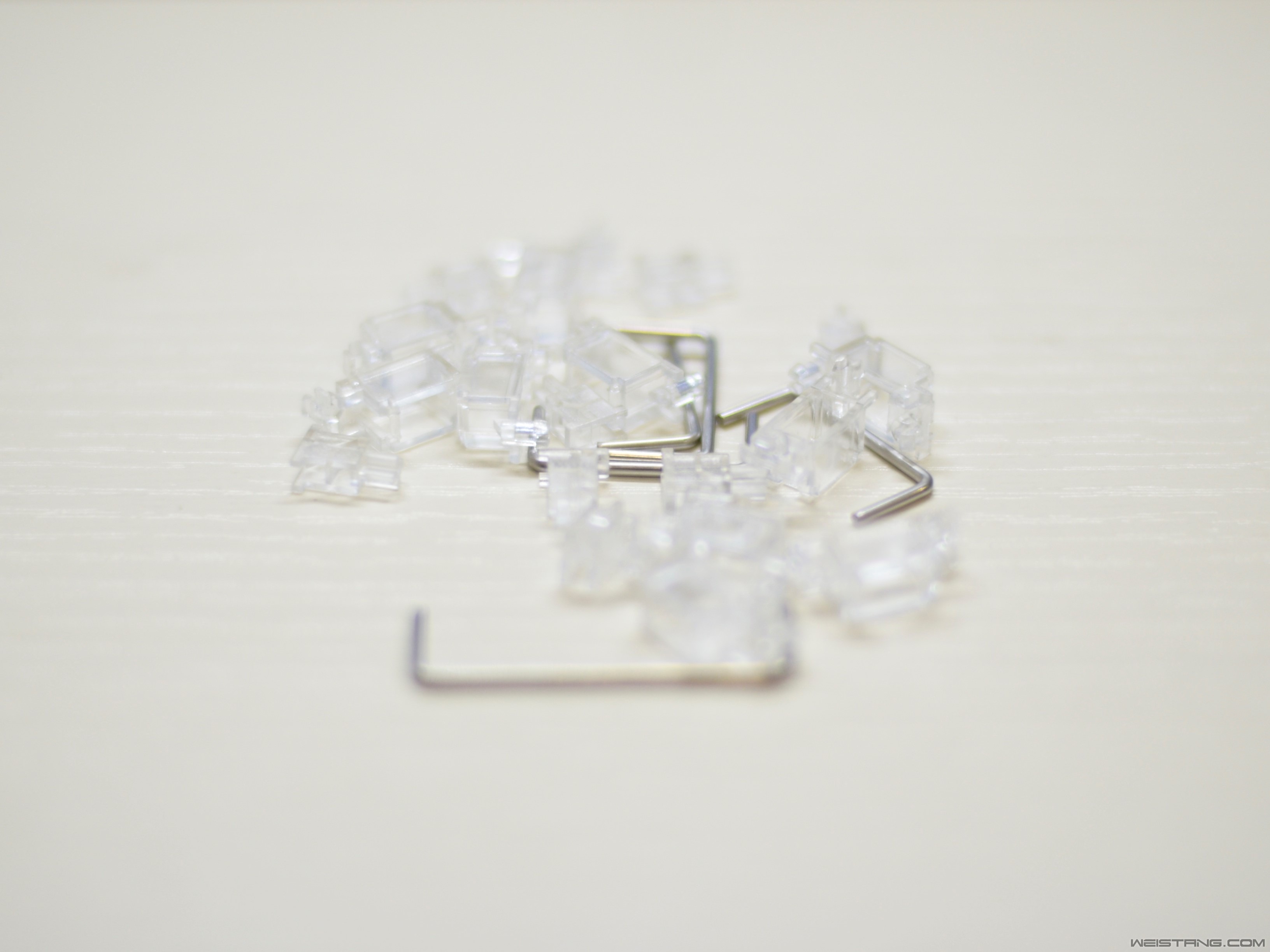

透明的卫星轴,还是很好看的,不过本身的材质的话就会很脆,使用的时候要小心,记得要润滑,不然纲丝音也会明显。
本次组的是无钢的版本,钢板的话会带来更大的噪音所以就不用了。
戴手套,也更清洁。。。

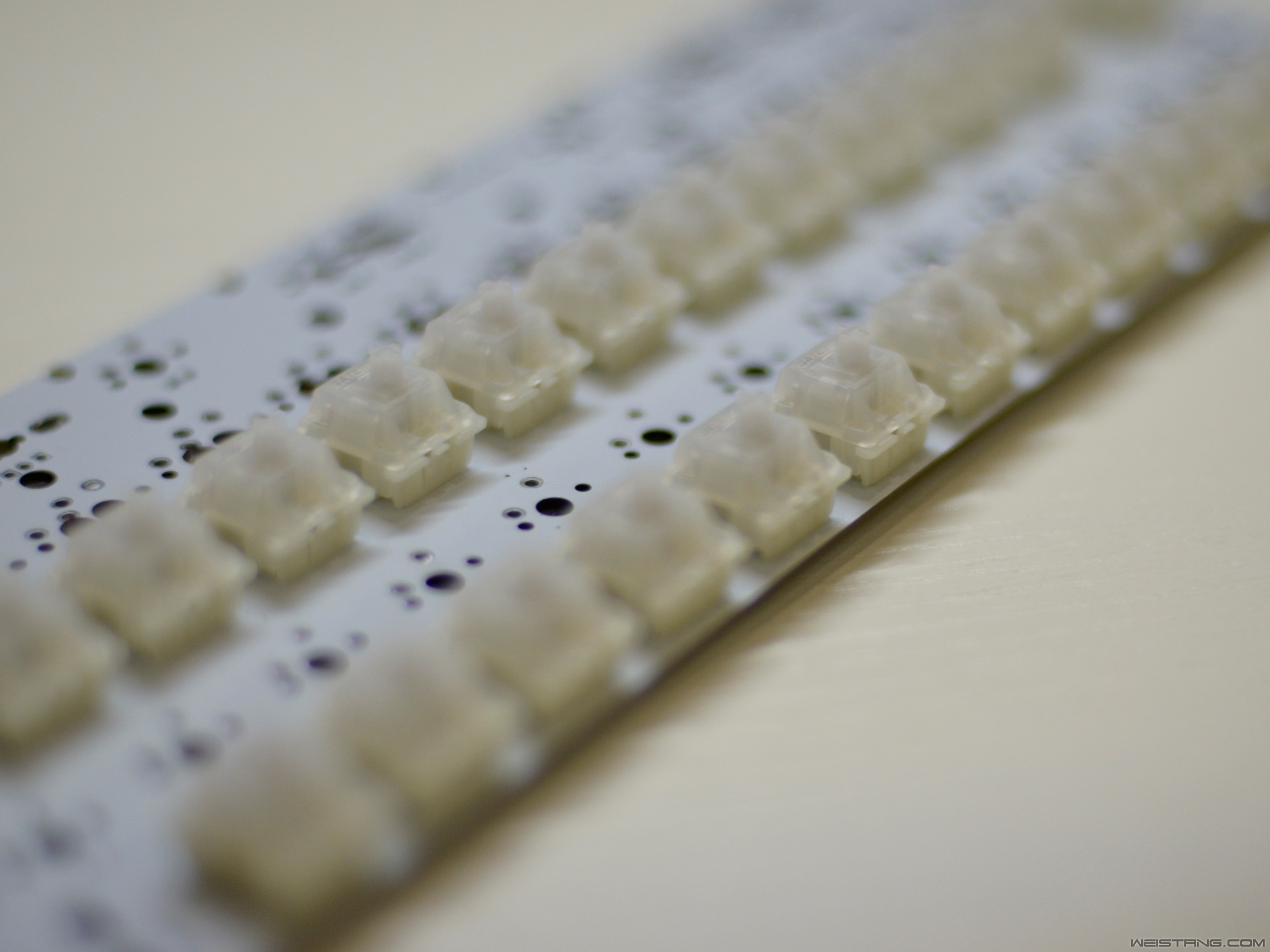

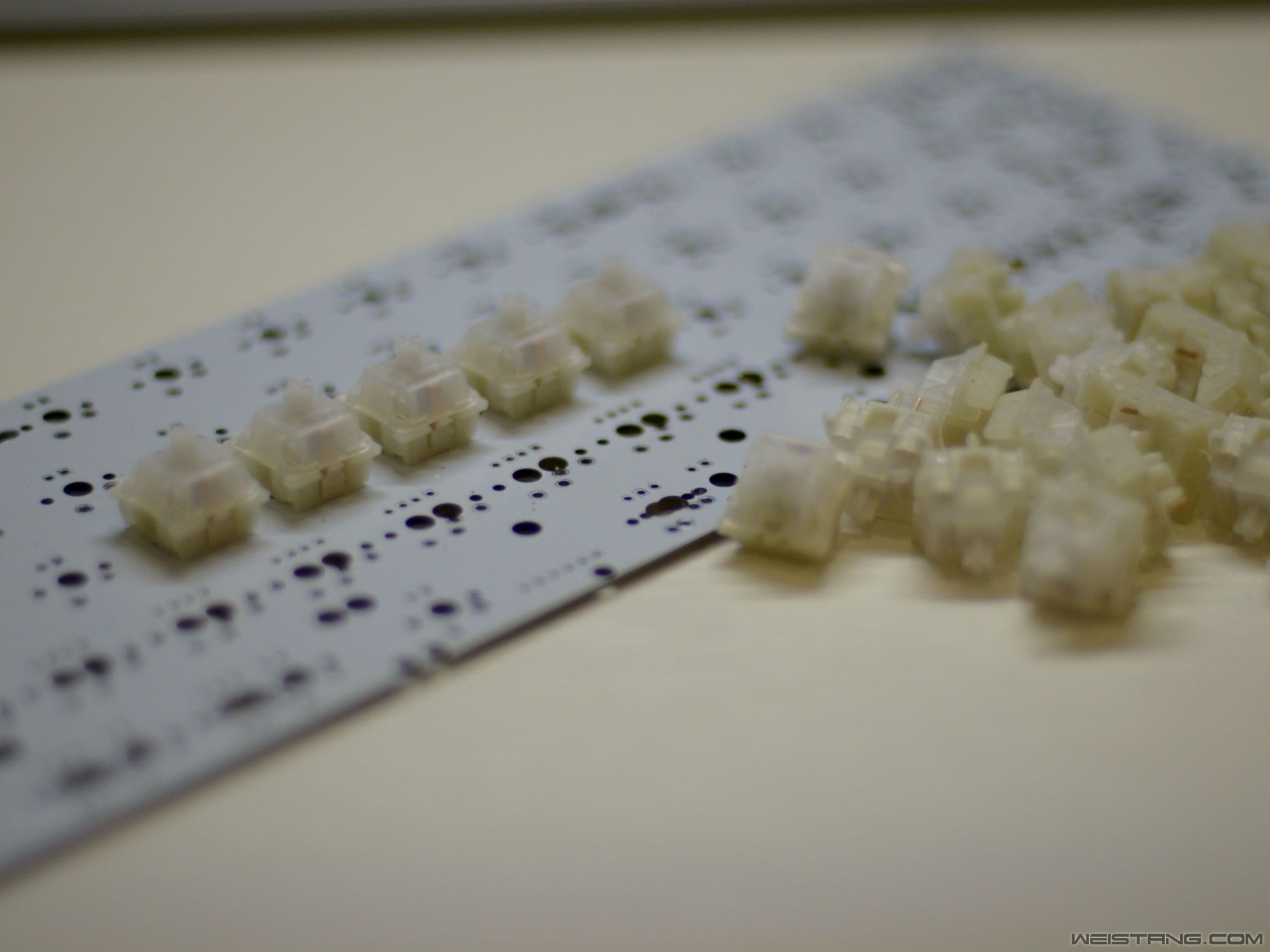

插了2排了。。。

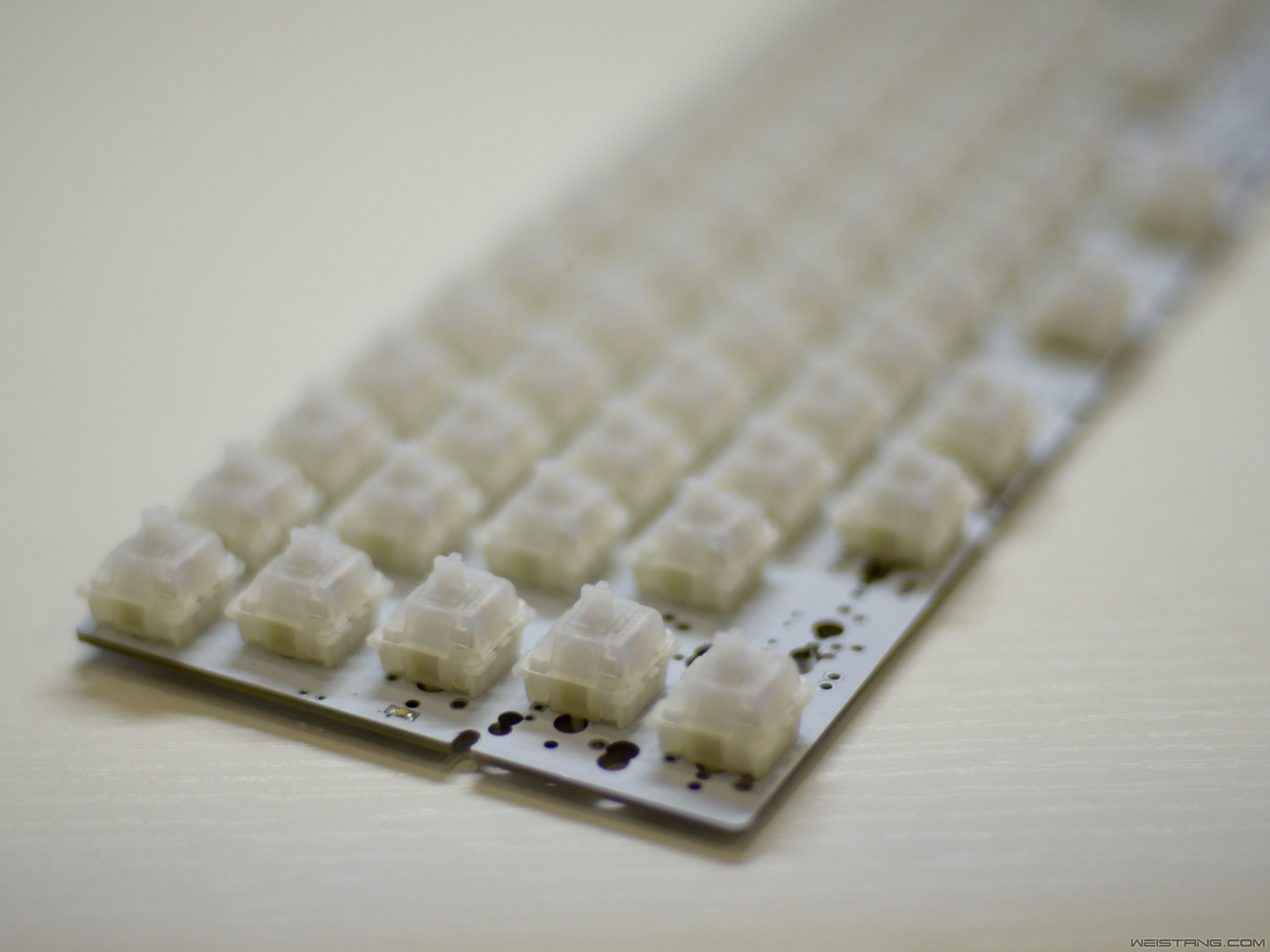

全都插好了,一定要插到底。不能留间隙,不然手感不一致,高度不一致;
另外一张插完的样子;

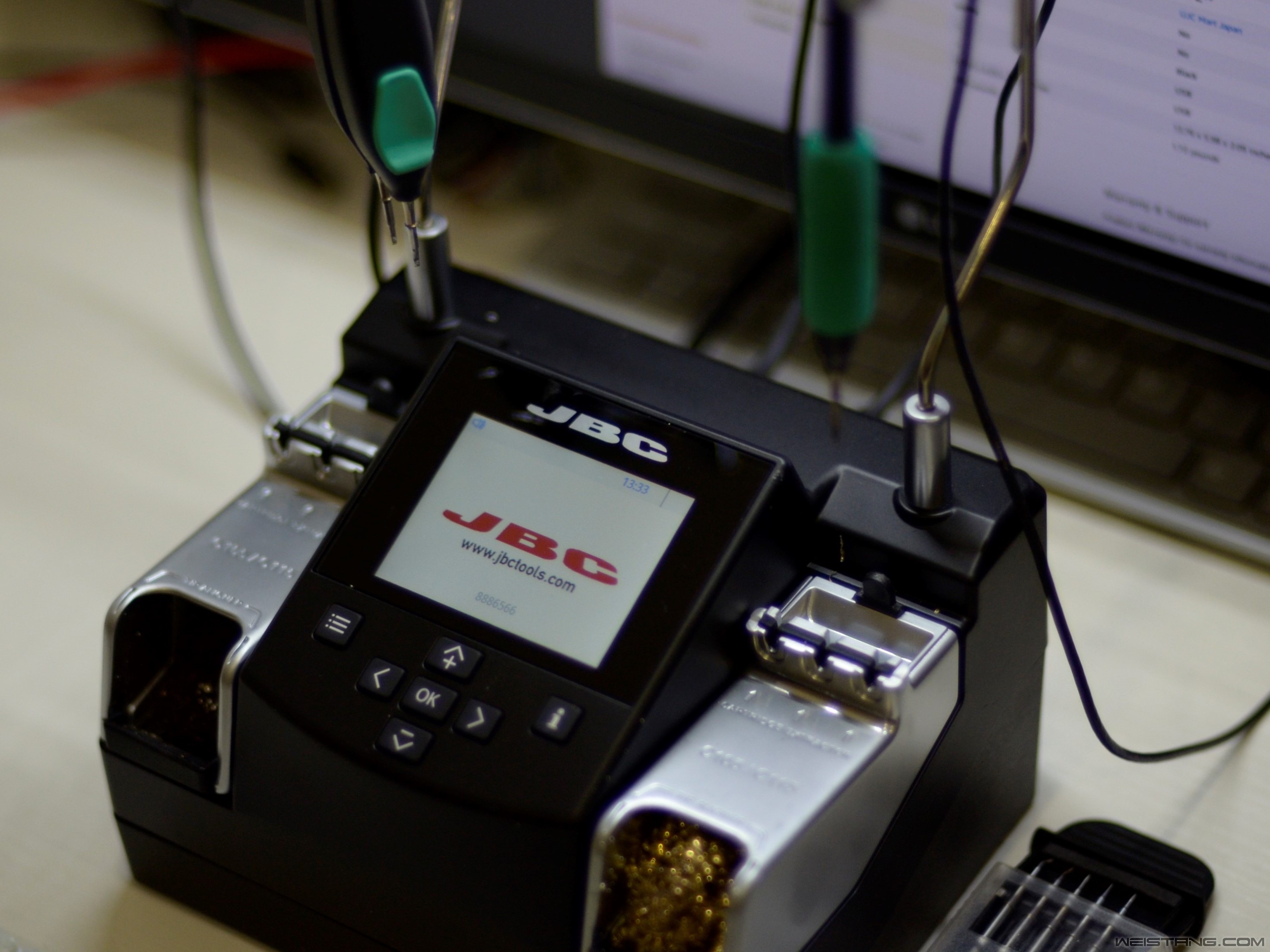

拿出了我的大宝贝,这个也是珍藏的货色啊;
这个细的手柄特别的好用,没有之一,绝对是最好用的。

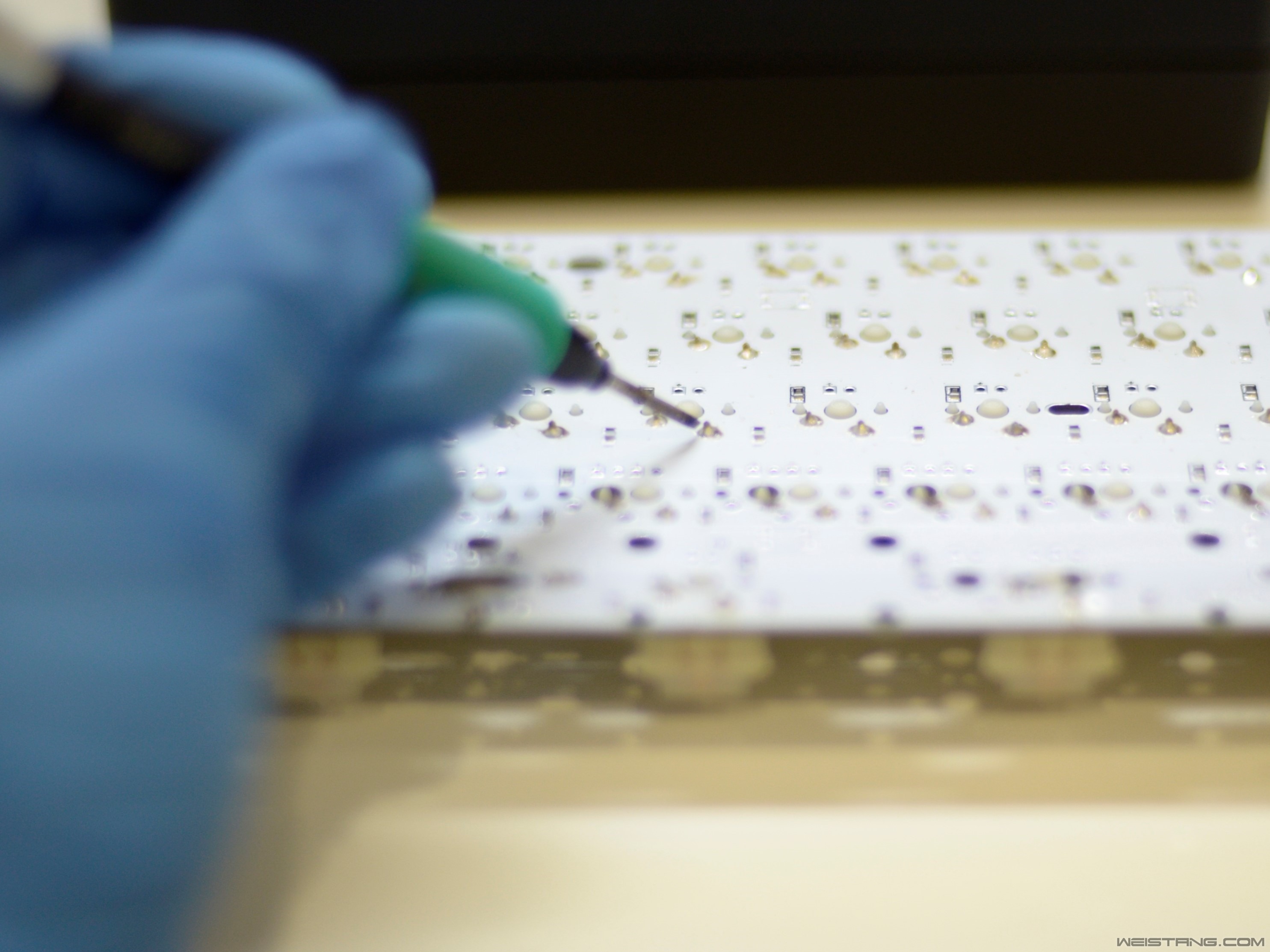

开始上手

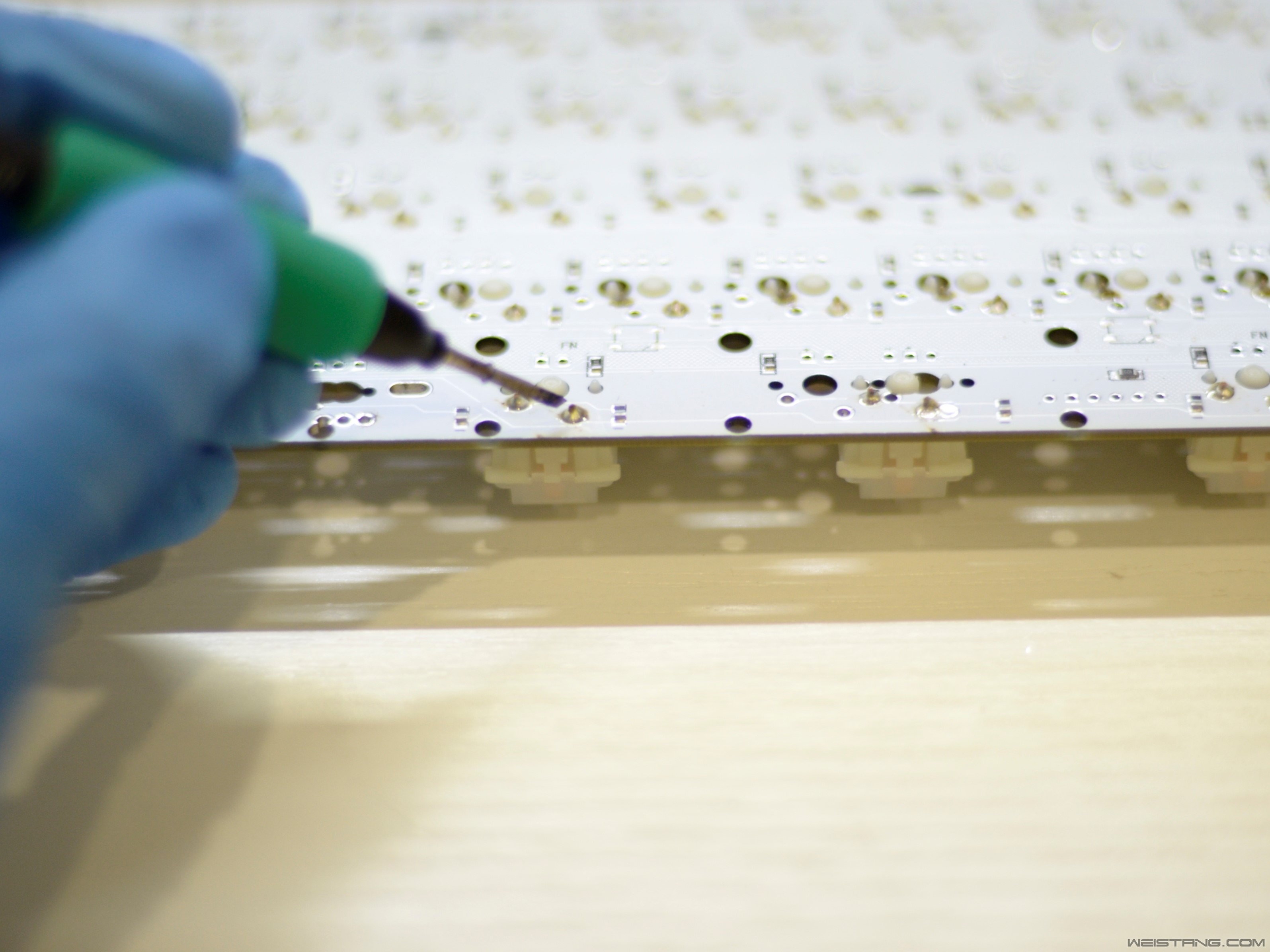

另外一张
焊接完成的图片,焊接完成的话,以为现在的锡丝都是有助焊剂的,所有焊点周围会有黄色的助焊剂,不清洗也没关系,强迫症受不了。

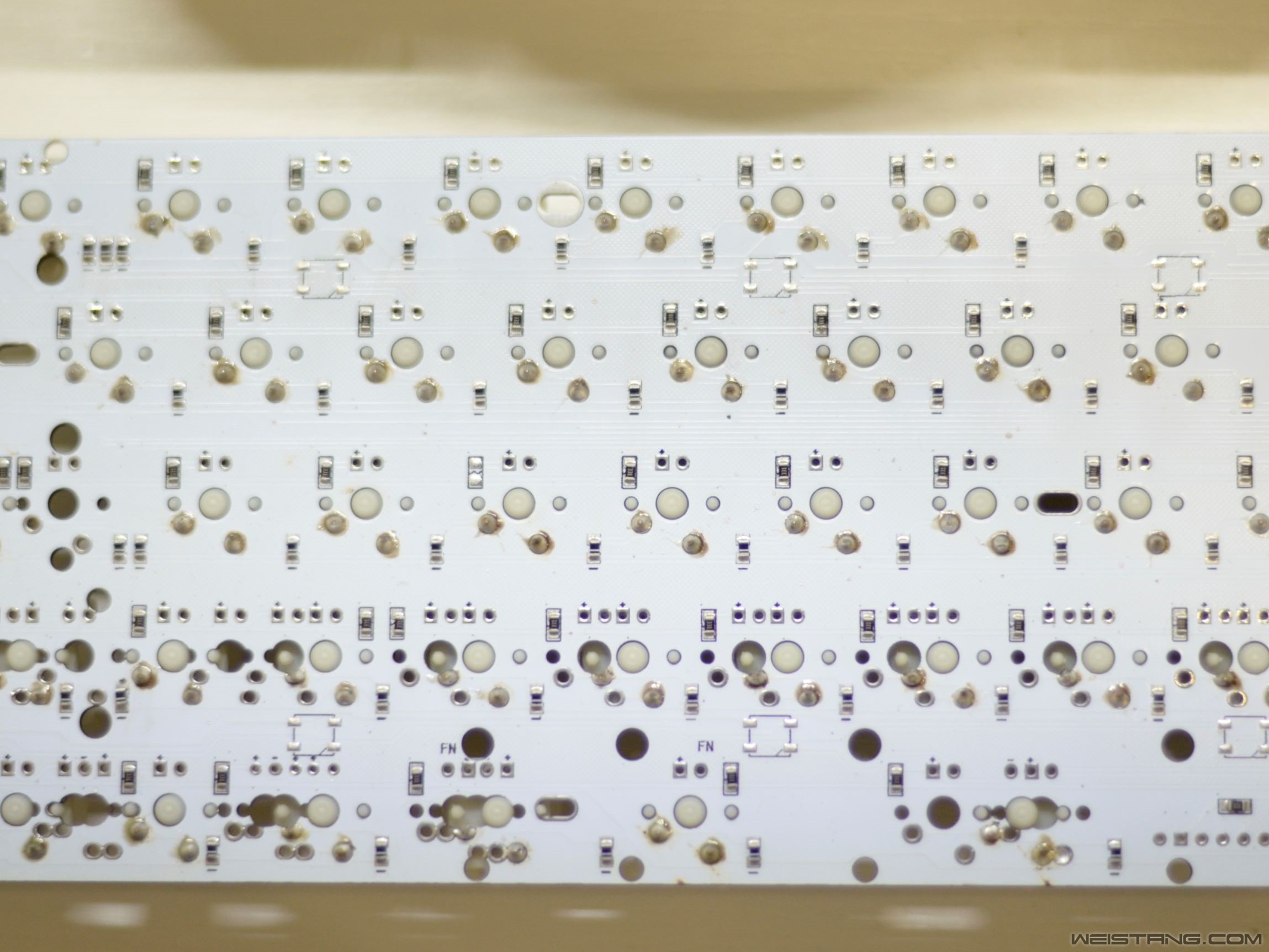

焊接完成的图片,可以看到焊点
焊接完成 (2).JPG

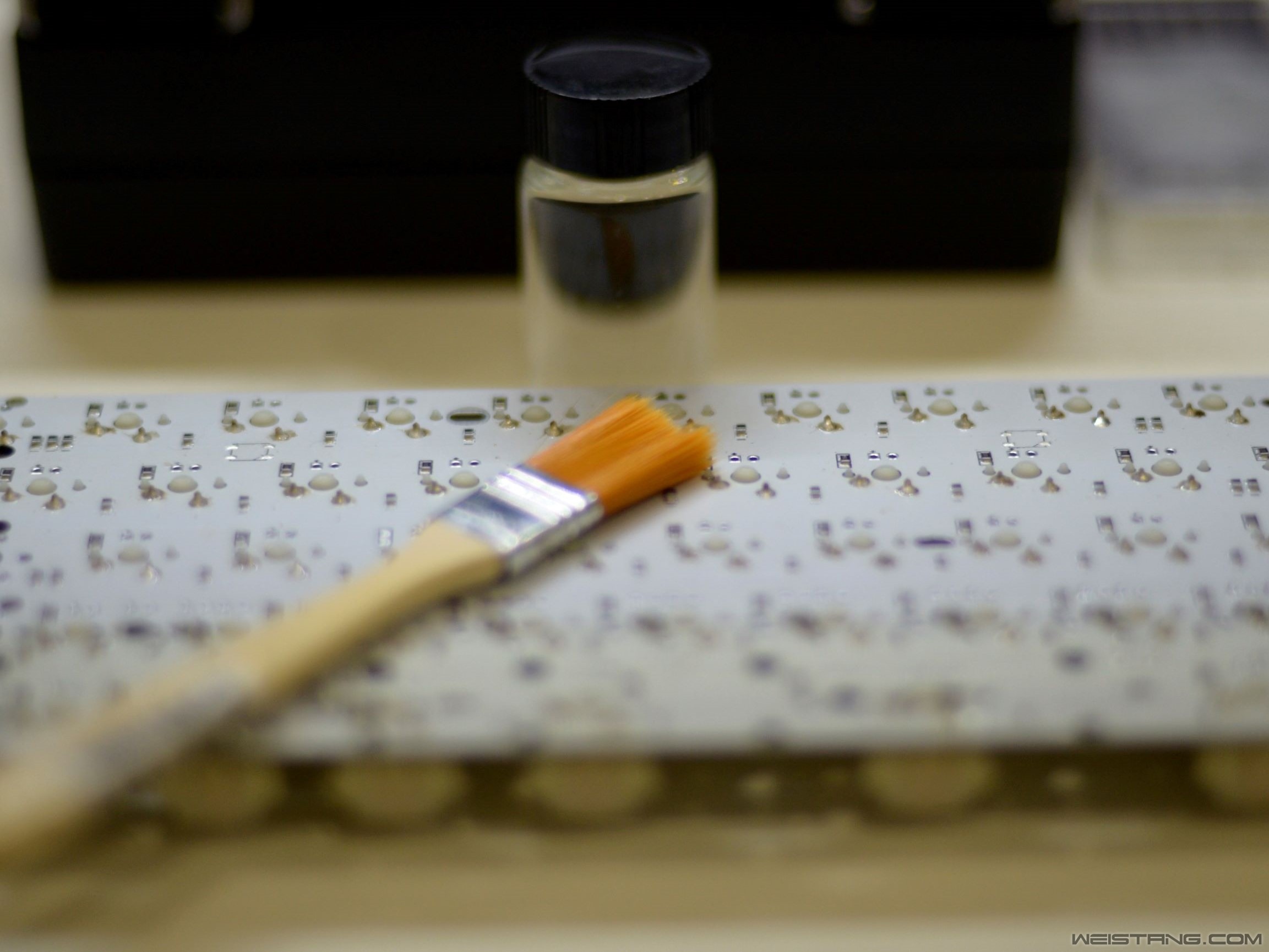

上洗板水,小毛刷,清洗焊点
清洗完成的样子,洗白白了;
近距离放大特写:这个板子可以自己加RGB的底灯,我自己不喜欢灯光,所以就没加,LED轴灯也是可以直接加的。

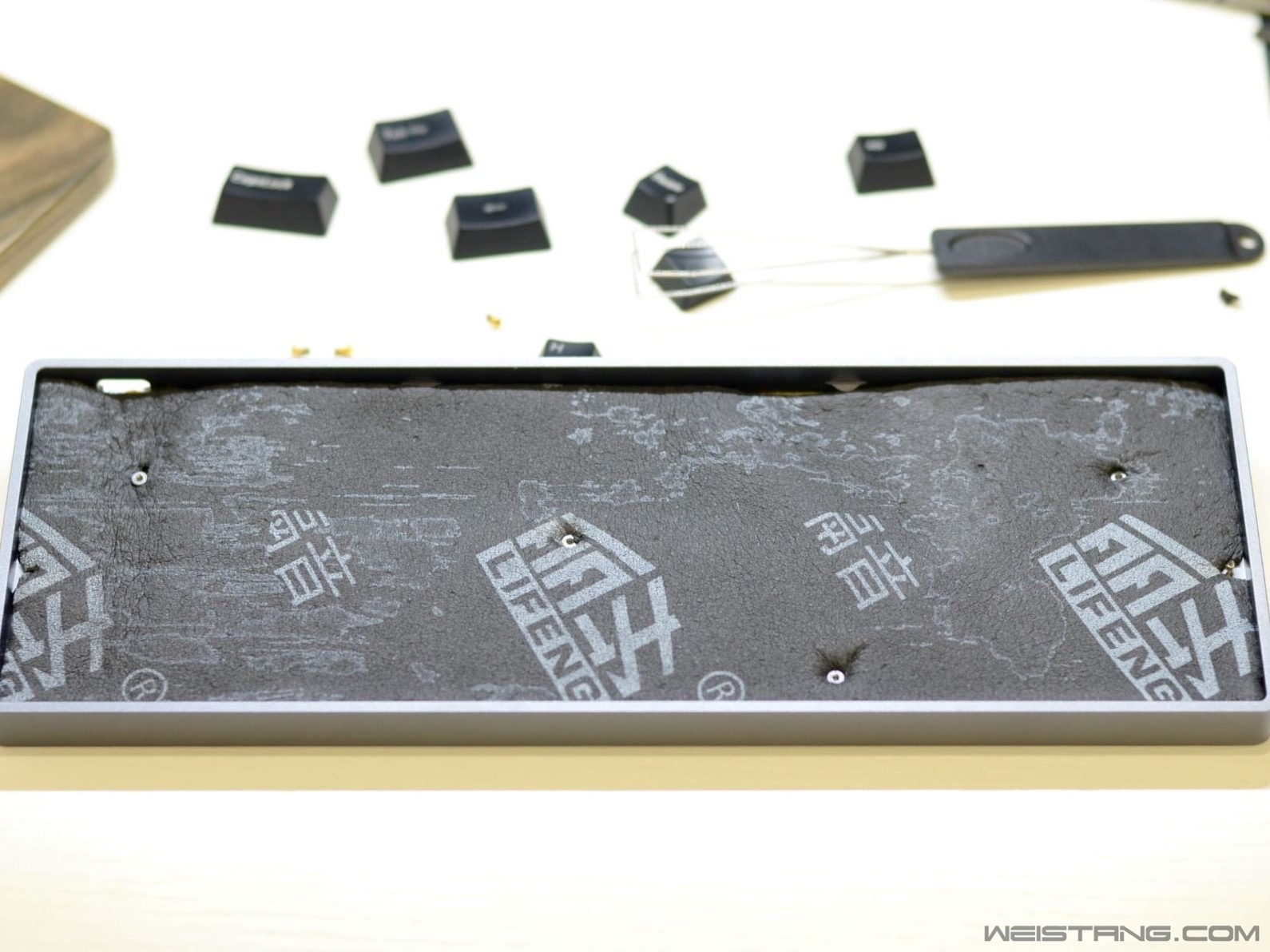

然后是外壳的静音棉。我买的外壳是铝合金的外壳,实际使用的时候会产生敲击的空腔音,要用静音棉填上,会减少噪声。
这个是焊接完成还没上键帽的样子,螺丝也没上。。。
成品图 不带键帽.JPG

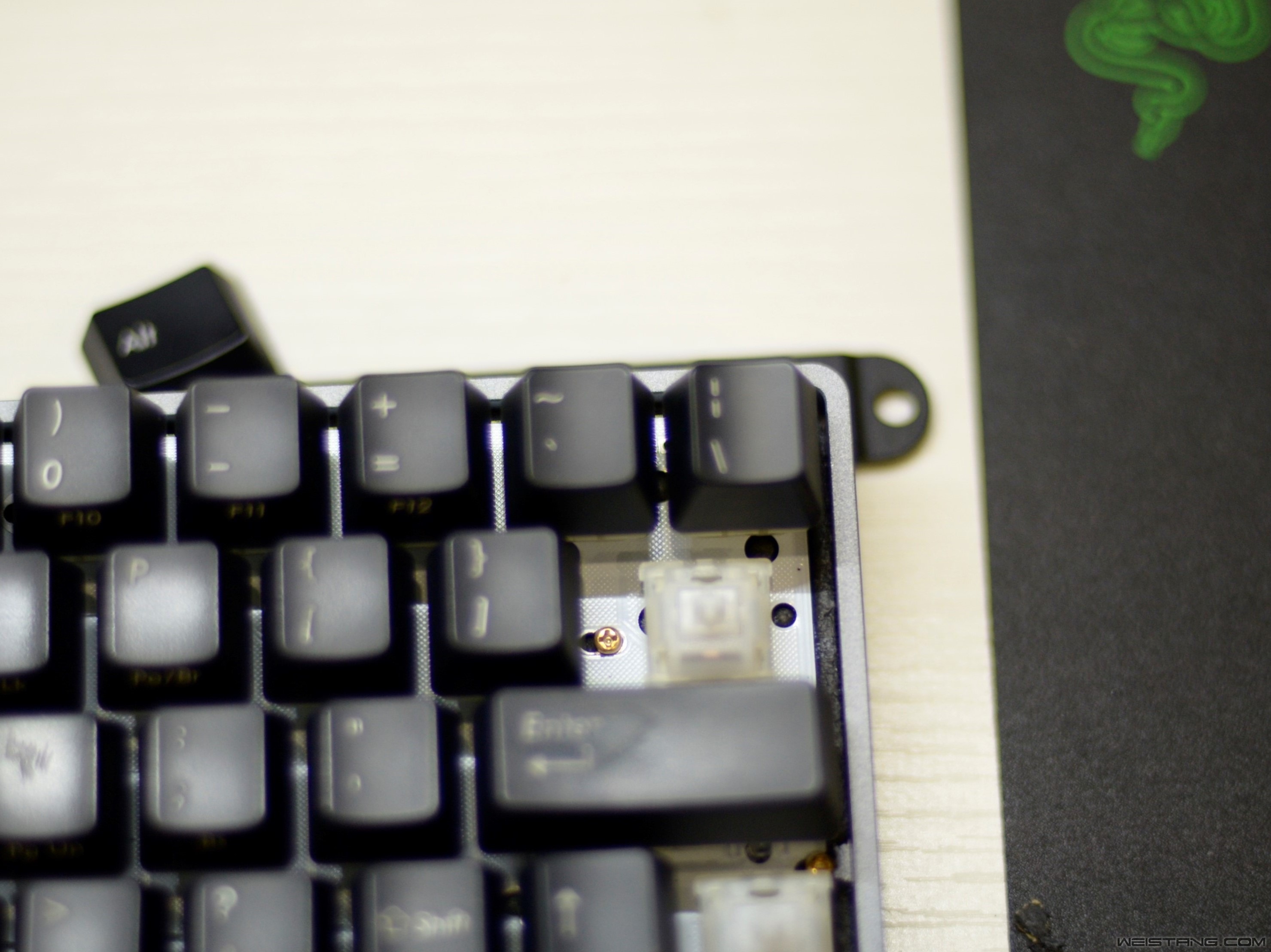

然后就是上螺丝,金色的小豆豆
另外一个。。。还挺搭,无视我的键帽哈。。。
最终完成的图片,书桌的样子,占地空间很小。
另外一张书桌的样子。。。

总结

1.自己组的话,花费其实是比较大的,不划算的,如果不是特别有兴趣的话找人带组的话虽然花钱,但是绝对省时省力,算下来还是划算的。除了时间还能省下一次性工具的钱,而且能省去焊报废的风险。
2.自己组键盘的话,如果不是十分确定自己用哪种轴,也不建议自己组或者上客制化,因为10有89你不会喜欢还会折腾下一把,太费钱了。
3.对于轴体的话,建议尽量选择全新的,拆机的轴体,特别是段落轴,要少碰,因为段落轴更容易遇到坑。(国产轴并没有那么不堪)
4.客制化的键盘,相对量产键盘的话,还是要贵一些的,如果不是特殊需求的话,还是用量产吧,省事。有钱有时间当我没说。
5.想组客制化的小朋友,一定要做足功课,防止自己入了坑却不喜欢。
6.组一把客制化的时间,如果需要精确细节的话,请准备至少半天的时间。
7.记得在通风的地方组,焊接还是会有点烟雾的,助焊剂的挥发什么的,偶尔来一发没事,经常玩还是要通风的。
8.如果不是自己十分确定,少碰特殊配列,不仅PCB不好买,键帽也很难买。
9.想静音的小朋友,还是去买薄膜吧,就算静音红都是啪啪啪。。。

对于现在这把G白35g还是喜欢的,仅对于打字而言,还是很舒服的,啪啪啪。。。而且组完这把,真的退烧了,突然觉得没意思了,租了这么多把了,把这个帖子写完,突然就没动力了,哎人生。。。所有的东西已挂咸鱼,哈哈哈哈哈。。。

最后祝论坛越来越给力啊。。。


评分

1

查看全部评分

发表于 2020-4-27 21:32 | 显示全部楼层
这个叫做JBC的焊台,好精致啊。

点评

这个焊台快上万了吧  详情 回复 发表于 2020-4-28 02:01
还好还好,就是个烙铁,能多精致。。。  详情 回复 发表于 2020-4-27 21:38
 楼主| 发表于 2020-4-27 21:38 | 显示全部楼层
AKM 发表于 2020-4-27 21:32
这个叫做JBC的焊台,好精致啊。

还好还好,就是个烙铁,能多精致。。。
发表于 2020-4-27 23:43 来自手机 | 显示全部楼层
今天是什么日子 都是几个大佬同时发力折腾键盘的内容
发表于 2020-4-28 02:01 | 显示全部楼层
AKM 发表于 2020-4-27 21:32
这个叫做JBC的焊台,好精致啊。

这个焊台快上万了吧

点评

可能超过了吧。。。  详情 回复 发表于 2020-4-28 09:00
 楼主| 发表于 2020-4-28 09:00 | 显示全部楼层
zhqy 发表于 2020-4-28 02:01
这个焊台快上万了吧

可能超过了吧。。。

点评

发烧的工具  详情 回复 发表于 2020-4-30 10:55
AKM
我去,这个钱更精致  详情 回复 发表于 2020-4-28 19:43
,,,,,,  详情 回复 发表于 2020-4-28 12:20
发表于 2020-4-28 12:09 | 显示全部楼层
G白轴跟樱桃白轴完全两个方向的手感 一个100g,一个35g
发表于 2020-4-28 12:19 | 显示全部楼层
pcb和外壳是一套的吧
发表于 2020-4-28 12:20 | 显示全部楼层
只是试玩啊 发表于 2020-4-28 09:00
可能超过了吧。。。

,,,,,,

点评

这个符号里面充满了嫌弃。。。  详情 回复 发表于 2020-4-28 13:27
 楼主| 发表于 2020-4-28 13:27 | 显示全部楼层

这个符号里面充满了嫌弃。。。
发表于 2020-4-28 15:34 | 显示全部楼层
轴体还试试手感
发表于 2020-4-28 18:52 | 显示全部楼层
骚年,可以退烧了
发表于 2020-4-28 19:43 | 显示全部楼层
只是试玩啊 发表于 2020-4-28 09:00
可能超过了吧。。。

我去,这个钱更精致

点评

好不好的话 看手艺不看工具啊。。。  详情 回复 发表于 2020-4-28 19:46
 楼主| 发表于 2020-4-28 19:46 | 显示全部楼层
AKM 发表于 2020-4-28 19:43
我去,这个钱更精致

好不好的话 看手艺不看工具啊。。。

点评

手艺不足工具补  详情 回复 发表于 2020-4-29 01:20
发表于 2020-4-29 01:20 | 显示全部楼层
只是试玩啊 发表于 2020-4-28 19:46
好不好的话 看手艺不看工具啊。。。

手艺不足工具补
发表于 2020-4-29 18:51 | 显示全部楼层
G轴和TTC的金粉比差的多么

点评

手感很主观的,压力小是客观的。至于手感的话,看个人喜好,至于润滑什么的,当然是润滑稍微好点不过花的时间也多。。。不润滑都差不多。。。  详情 回复 发表于 2020-4-29 22:34
 楼主| 发表于 2020-4-29 22:34 | 显示全部楼层
BlackMan 发表于 2020-4-29 18:51
G轴和TTC的金粉比差的多么

手感很主观的,压力小是客观的。至于手感的话,看个人喜好,至于润滑什么的,当然是润滑稍微好点不过花的时间也多。。。不润滑都差不多。。。

点评

我前阵子有幸摸过一个大佬的客制化,几千块,轴体润滑后有点粘感觉,G轴的自改60反而顺滑无比  详情 回复 发表于 2020-6-28 11:53
发表于 2020-4-30 10:55 | 显示全部楼层
只是试玩啊 发表于 2020-4-28 09:00
可能超过了吧。。。

发烧的工具
发表于 2020-5-1 23:31 | 显示全部楼层
cherry轴真的吵,手上一直用着置换的欧姆龙G轴的 G PRO

点评

G轴涩啊。。。  详情 回复 发表于 2020-5-2 22:33
 楼主| 发表于 2020-5-2 22:33 | 显示全部楼层
水野哲 发表于 2020-5-1 23:31
cherry轴真的吵,手上一直用着置换的欧姆龙G轴的 G PRO

G轴涩啊。。。
