[已解决] 问题已找到,是电路的断路了

 关闭 [复制链接]
发表于 2020-3-22 09:31 | 显示全部楼层 |阅读模式
本帖最后由 heibengzi 于 2020-3-30 20:44 编辑

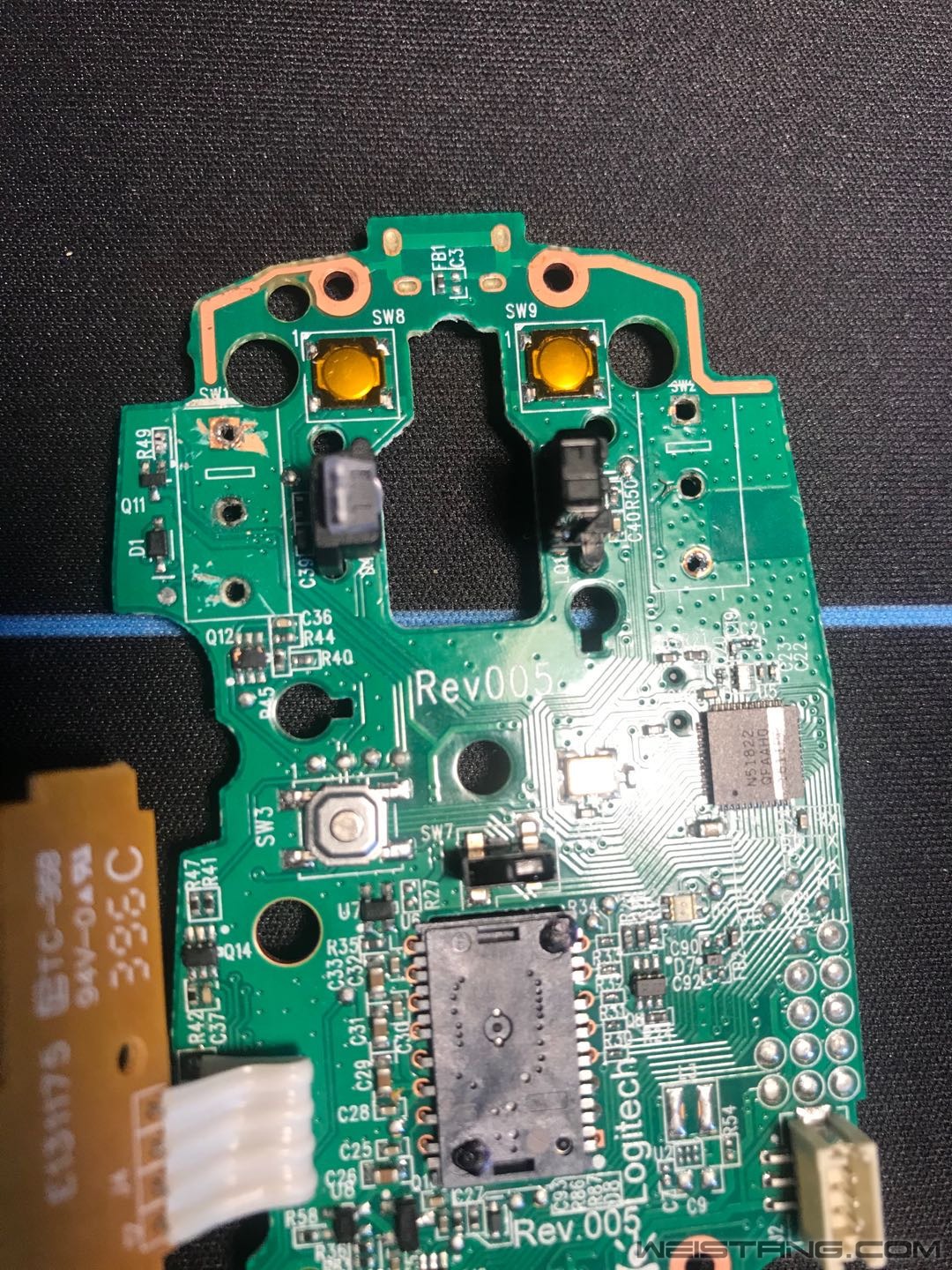

昨天,angwhere 2新买的外壳到了,本想有点时间把鼠标的微动换换,谁知电络铁水平差,更换微动的时候,把焊盘弄坏了,网络上找了飞线...目前,左右键可以用.滚轮不行了...中间小方框键 可以用!求助一下,坛子里高手么~~
发表于 2020-3-22 10:47 | 显示全部楼层
anywhere2滚轮信号是光栅式的,没有机械编码器,但有一对光信号发射与接收器,一个2脚,一个3脚,我看你背面pcb上3脚这个焊点好像线路有断连吧,建议检查一下,你这微动焊盘都扯掉了

 楼主| 发表于 2020-3-22 11:14 | 显示全部楼层
刚刚把微动都卸了,问题应该跟微动没啥关系.测了一下 信号发射器,两个点的.没有电压~~
 楼主| 发表于 2020-3-22 11:16 | 显示全部楼层
本帖最后由 heibengzi 于 2020-3-22 22:06 编辑
ffffhoook 发表于 2020-3-22 10:47
anywhere2滚轮信号是光栅式的,没有机械编码器,但有一对光信号发射与接收器,一个2脚,一个3脚,我看你背 ...

兄,就是滚轮不行,前面的两个贴片微动可以的.
 楼主| 发表于 2020-3-22 11:17 | 显示全部楼层
兄,私信发不了,怎么联系你?请教一下
发表于 2020-3-22 21:03 | 显示全部楼层
联系这论坛ID:W.L.Troy,大家都叫我飞线哥。
 楼主| 发表于 2020-3-22 22:07 | 显示全部楼层
AKM 发表于 2020-3-22 21:03
联系这论坛ID:W.L.Troy,大家都叫我飞线哥。

不发了私信...
发表于 2020-3-23 10:25 | 显示全部楼层
是一点反应都没有么?没反应的话八成是2L朋友说的那个情况,编码器一般不能坏
发表于 2020-3-23 15:04 | 显示全部楼层
最大问题就是 你换之前是好的吧,换了微动之后滚轮失灵,看一下焊盘位置,是不是有断线,是不是有多余焊锡滴到三极管之类的IC上了
 楼主| 发表于 2020-3-23 20:01 | 显示全部楼层
大胖鸟 发表于 2020-3-23 15:04
最大问题就是 你换之前是好的吧,换了微动之后滚轮失灵,看一下焊盘位置,是不是有断线,是不是有多余焊锡 ...

兄好,更换之前是好的,目前就是滚轮坏了,电路板看了一下,没啥问题,还有个可能是更换微动的时候,编码器碰触到了,两脚那个感觉摇摇晃晃,现在网上定了一对编码器,这玩意应该不容易坏.焊接点都没问题.听说这个滚轮电路和微动的电路是分开的.

点评

放心好了,没问题的,大胆折腾吧  详情 回复 发表于 2020-3-25 13:14
 楼主| 发表于 2020-3-23 20:01 | 显示全部楼层
本帖最后由 heibengzi 于 2020-3-23 20:09 编辑

发表于 2020-3-25 13:14 | 显示全部楼层
heibengzi 发表于 2020-3-23 20:01
兄好,更换之前是好的,目前就是滚轮坏了,电路板看了一下,没啥问题,还有个可能是更换微动的时候,编码器碰触 ...

放心好了,没问题的,大胆折腾吧
 楼主| 发表于 2020-3-25 16:59 | 显示全部楼层
下午,又拆了一边,换上淘宝上买的光栅编码器一个,还是不行,另外一个看似没没啥问题,枯记问题不是出在这里.

点评

应该是线路问题 好好的编码器 没碰到是不会坏的  详情 回复 发表于 2020-3-26 22:34
发表于 2020-3-26 22:34 | 显示全部楼层
heibengzi 发表于 2020-3-25 16:59
下午,又拆了一边,换上淘宝上买的光栅编码器一个,还是不行,另外一个看似没没啥问题,枯记问题不是出在这里.

应该是线路问题 好好的编码器 没碰到是不会坏的
 楼主| 发表于 2020-3-27 20:07 | 显示全部楼层
大胖鸟 发表于 2020-3-26 22:34
应该是线路问题 好好的编码器 没碰到是不会坏的

准备周末再折腾一下,编码器应该很难坏的.线路都怎么查呢?

点评

肉眼看一下焊盘 然后从焊盘引出的走线 可能在pcb背面 也可能在pcb正面  详情 回复 发表于 2020-3-27 21:59
发表于 2020-3-27 21:59 | 显示全部楼层
heibengzi 发表于 2020-3-27 20:07
准备周末再折腾一下,编码器应该很难坏的.线路都怎么查呢?

肉眼看一下焊盘 然后从焊盘引出的走线 可能在pcb背面 也可能在pcb正面
 楼主| 发表于 2020-3-30 20:42 | 显示全部楼层
大胖鸟 发表于 2020-3-27 21:59
肉眼看一下焊盘 然后从焊盘引出的走线 可能在pcb背面 也可能在pcb正面

感谢兄,问题已找到,是电阻的问题~~
 楼主| 发表于 2020-3-30 20:44 | 显示全部楼层
请管理 ,删帖
