[处理器] 【外设堂—评测室】ROG CROSSHAIR VIII HERO+Ryzen9 3950X评测(+4节操)

[复制链接]
回帖奖励 8 节操 回复本帖可获得 4 节操奖励! 每人限 1 次
发表于 2020-3-18 19:41 | 显示全部楼层 |阅读模式
开篇

  AMD Zen2架构三代Ryzen评测来的有点晚。按习惯应该都是分享超频评测的,但标题没有加超频,主要是因为目前体质再好的Ryzen 9  3950X用水冷散热都很难实现全核到PBO范围的最高频率,简单点说就是自己折腾调节频率,很可能单核心或者某几个核心的跑分还不如全默认开PBO高,但多核性能一般都会比默认的PBO来的高。Zen2架构目前桌面这么多型号,Ryzen锐龙系列最吸引我的两个型号,一个是Ryzen 5 3600X,再一个就是本文的Ryzen 9 3950X,也是Ryzen目前最新发布的一块处理器,之前有传言说3950X延期是因为TSMC为其打磨7nm工艺,个人觉得单独为3950X打磨或者改进工艺不现实,本身销量就不大,特别是折腾完手里这颗3950X之后,更让我相信可能是当前TSMC 7nm工艺生产的CCD良品的问题而引起的延期,这个后面评测中在聊。

  Ryzen 9 3950X这颗16核心32线程的CPU战术意义很清晰,越级送走HEDT的Skylake-X全家桶,向下跟3700X和3800X继续给9900K(KS)组合拳。尽管这代TSMC的7nm工艺表现一般,但确实在功耗和温度降低上带了一些不小的改进,但这代核心依然不够理想,下一代应该才是真正7nm应该有的表现。不过3950X平台成本对比HEDT的X299来说优势太大,性能就更不用说了,估计大家评测也都看过不少了,这里分享一下3950X全核超频对比5GHz频率9900K的内容。开篇先说个结论,如果你想折腾3950X频率的话,除非上到4.3GHz或者更高,否则不如直接开PBO默认用来得省心实在!


AMD Ryzen 9 3950X 国行包装



包装


  之前分享过3950X的开箱了,没什么特殊的,不怎么精致的贴纸和一坨黑色大泡沫,墙裂要求附赠Lisa手办!



内部是两个CCD 每个CCD里面2个CCX



依然是AM4接口 可以向下兼容AM4接口的主板 但3950X如果折腾频率的话 最好还是上X570



参数表


  这次Zen2的16C32T下放到AM4的X570了,平台成本低了,核心战收益的还是用户,将来16核心不再是HEDT级别平台的专属了。3950X基频比较保守,只有3.5GHz,但实际上开PBO后全核基本都能达到4.0GHz,甚至是4.1GHz,其中Boost频率最高标称4.7GHz,这个对于这代Zen2来说就有点厉害了,几乎是目前Zen2架构处理器中最高的Boost频率了,但实际表明这频率在应用中也是昙花一现,很难保持住,也正因如此,3950X的一组Die必须特挑。售价方面,目前京东价格是5749元,这个价格对于Ryzen锐龙整个系列来说绝对不便宜,但如果看完性能表现对比Intel的X299平台的那几款产品后,你会发现还是AMD更良心,但上AMD的车容易,下车可能就有点风险,特别是下一代出来之后,价格跌的相当凶残,虽说谁也不会指望CPU作为理财工具,但价格落差太大也会影响用户的选择。

  Ryzen 9 3950X如果保持默认Boost,降压的话,性能也会折损,这个可能有些同学会觉得意外,其实这就是PBO(Precision Boost Overdrive)的机制,一套官方的超频机制,官方给了一套频率,电压,功耗墙,温度等一系列的限制,为的是就是安全既能实现单核的频率也保证多核时候温度不会很高,但官方的往往是保守的,所以你动电压就会让PBO这套机制强制往稳定的方向拉,比如你电压高了,可能多核性能会变差,因为会更容易撞功耗墙,电压低了,可能单核性能会变差,因为PBO机制会认为低电压不能保证单核高频稳定,所以会降低单核心高频的保持水平,这个机制还是有必要了解一下的,要不然如果你手里的这颗U体质一般,很可能一顿骚操作,结果实际温度和功耗剧增,同时性能还不如默认开PBO的情况呢,这就是开篇说的这个问题。


整体

  C8H这款主板在去年电脑展的时候就备受关注,除了锐龙三代的YES背景之外,ROG对这款主板也倾注了很多心思,这一次ROG的X570系列中,这款HERO的定位是超频标杆级的主板,在配置上大幅领先ROG Strix,同时在接口和超频表现上又几乎与C8F持平,价格更具优势。型号上"Wi-Fi"这个后缀越是有重要含义的,C8H采用了Intel Wi-Fi6 AX200无线网卡, 802.11ax协议的Wi-Fi6无线网卡在速度和延迟性表现上更低,也是更适合联网竞技游戏的协议标准。

  同时供电和内存优化技术也都采用了新的Teamed Power Stage和OptiMemIII,前者可以在保障供电稳定性的前提下提供更低的输出纹波,同时全新方案的Mosfet在满载状态下温度也相当好看,后者则是从布线到BIOS优化来实现内存高频的稳定性,本身这代锐龙三对高频内存的支持明显好于上一代锐龙,所以OptiMemIII绝对是很有必要的。


ROG CROSSHAIR VIII HERO(WI-FI)主板包装




附件一览


  HERO系的主板在附件上可能不算豪华,实用流,说明书,产品卡,杯垫,驱动光盘,很多sata 3.0线,两条aura神光同步的延长线,一个蓝牙&wifi一体的天线。

ROG CROSSHAIR VIII HERO(WI-FI)主板


整体


整体

  这代C8H主板正面风格上更接近C8F了,但少了LiveDash OLED屏幕,同时C8F上的EK订制Crosschill EK III混合水冷散热模块也换成了热管连接的铝制散热片,其实对于这代X570的CROSSHAIR VIII来说,Mosfet散热压力不大,当然C8F的EK订制风水混合模块对于分体水用户会更有用,而对于单纯风冷超频玩家来说更多只是颜值上的锦上添花。同时ROG的“一刀流”视觉设计理念在C8H上也表现的非常到位,镜面处理的结构从I/O挡板外壳一直贯穿到覆盖主板的M.2散热片,这一刀视觉上很舒服。同时跟其他X570主板一样,在桥芯片上加装了风扇。外观方面,C8H整体能看出跟ROG Strix系列的X570明显的差异。

  内存与CPU的供电部分在设计,元件用料,BIOS设置选项方面,C8H和C8F是完全一致的,这点继续好评。


整体

整体


整体

  不同于F这几代传统的一体式双M.2散热片,C8H的两个M.2位置是距离比较远的,一个在第一个PCIe 4.0插槽上面,一个在最后一个PCIe 4.0插槽上面,这样好处是两个SSD温度不会干扰,不足就是一旦插上显卡了,第一个M.2的盘位的散热片就不好拆装了。主板上有两个醒目的灯光位,一个是I/O挡板上的HERO logo、另外一个是桥散热器上的ROG logo,都支持AuraSync同步。板载了小螃蟹RTL8125-CG型号的2.5G有线网卡,对于万兆下用机械盘居多的NAS场景来说刚好够用,C8F带的是一个Aquantia AQC111C 5G网卡,这个也是H和F的一个重要差异。

能看到CPU供电部分背面是没有Mosfet Driver的,供电主控也在背面


I/O接口

  背面I/O部分从左到右分别是Bios FlashBack按钮,CLR CMOS按钮,蓝牙和Wi-Fi6无线网卡的天线接头,红色的是USB 3.2 Gen2接口,蓝色的是USB 3.2 Gen1,最高速度Gen2可以理论达到10Gbps。黑色的LAN口是2.5G网卡,红色的是千兆LAN口。5个镀金音频插孔,还有一个光线数字音频输出接口。自带挡板安装的时候非常方便了。

细节


这个8pin ATX-12V供电也用了Safe Slot加固 当年M11F都没有



四条DIMM插槽 最高支持128GB容量 三代锐龙的话有机会上到4800的频率


  在内存槽上面能看到灰色字印刷的OPTIMEM III技术的字样。



两条带Safe Slot金属加固的PCIe是直连CPU的 后面x1和x16的是X570芯片提供的PCIe 4.0通道



第一个M.2插槽支持到最高2280规格的SSD



第二个M.2插槽支持到22110规格 可以上380GB的905p等SSD


  两个SSD上面都有做工不错的铝制散热片覆盖,唯一麻烦的就是散热片固定跟螺丝孔对位需要仔细一点,不像C8F那样盔甲有专门散热片槽位。



这个X570芯片散热风扇外面有金属保护罩 如果要清灰的话可以直接取出来


  因为这代X570发热量较高,所以主板多数都用了主动散热,据了解,这颗风扇稳定性相当不错,这个也可以等待C8H用户长时间的验证。



CPU VRM散热器



表面有黑化处理 非常有质感



散热片两部分通过热管连接



16相供电 应对7nm的Ryzen9 3950X超频完全没有问题


  主板上的固态电容用的全都是富士通的FP10K,这也是目前ROG主板上最高规格的电容。



总共16颗IR 3555M Mosfet 也是目前ROG主板的最高规格



ROG订制的ASP14051供电主控


平台


  平台如下,没有开PBO,直接手动设置频率,因为我手里这颗3950X体质有点怪,两个CCD,其中一个CCD体质还可以,里面的CCX0和CCX1可以在4.4GHz最低1.288v下通过AIDA64 FPU一个小时烤机,而另外一个CCD就完蛋了,里面的CCX2和CCX3在1.31v电压下都不能稳4.3GHz,顶多跑个分,再加上本次用的是风冷散热条件,对烤机时候3950X的换热效率显然不如水冷,所以最后选择了分CCX超频,第一个CCD两个CCX全部4.4GHz,第二个CCD两个CCX只能4.2GHz,CPU给入电压1.268v,开压补后实际满载电压是1.288v~1.296v波动,内存频率为3600,保持fclk频率默认1800MHz,后面我们会单独分享一下这套平台fclk上1900MHz的测试内容以及内存时序。



硬件平台



平台特写 IA相爱先杀


  下面分享一下ROG C8H下的3950X超频设置,或者严谨点叫频率锁定设置,如果你不超内存和fclk的话,剩下的设置就非常非常简单了,在搭好硬件平台后,建议首先尝试一下全核4.3GHz的电压,以C8H为例,手动核心电压可以给定1.24~1.26v,然后在供电控制界面开启压补,建议先开Level3即可(一共有5级)。看看能否进系统通过跑分测试,如果跑分测试都ok,再看是否可以过AIDA64 FPU烤机,如果这些都通过了,那么可以保持电压不变,尝试全核4.4GHz频率,如果不稳定可以考虑酌情加压,比如加到1.28v~1.34v,如果还是不稳定,那么就推荐分CCX超频了,保持两组CCX在较低的频率,比如4.2GHz,单独超另外两组CCX4,多试几次基本就能摸清在当前频率下这几个CCX的体质情况了,之后针对每个CCX独立设定频率,在散热条件好的情况下,分CCX超频上到4.4GHz应该不但,散热条件好的话继续上到4.5GHz甚至4.6GHz都有可能,但上到4.5GHz后,电压其实已经很高了,即使是水冷散热,在烤机测试的时候核心温度也有可能接近或者超过100℃,所以日常用的话,4.5GHz以内相对会在温度、功耗以及散热噪音方面有个较好的折中。



给定CPU电压



然后电压监视这里选择Socket Sense 这个可以很好地反应压补后的电压水平



分CCX超频

ryzen master.JPG

Ryzen Master显示的黄色星星是每个CCD中可以加速到最高频率的核心

  如果一个CCD是雷的话,那么这个核心就相当于在这雷的CCD里面最快,很喜感!



PBO关不关都行 反正手动设置频率后PBO就自动失效了


强迫症又把外频拉了到100.05MHz


默认3600内存带宽测试成绩

AIDA64 MC2.JPG
内存上到3800C18 带宽测试成绩

  至于内存超频和fclk上1900,建议内存超频和fclk最好分着来,先折腾内存,再折腾fclk,SoC、VDDG、VDDP电压可以参考Ryzen内存计算器的设定,这个也是有个范围的,不是越大越好。

性能



CPU-Z Benchmark成绩



3DMark TS成绩



3DMark FSE成绩

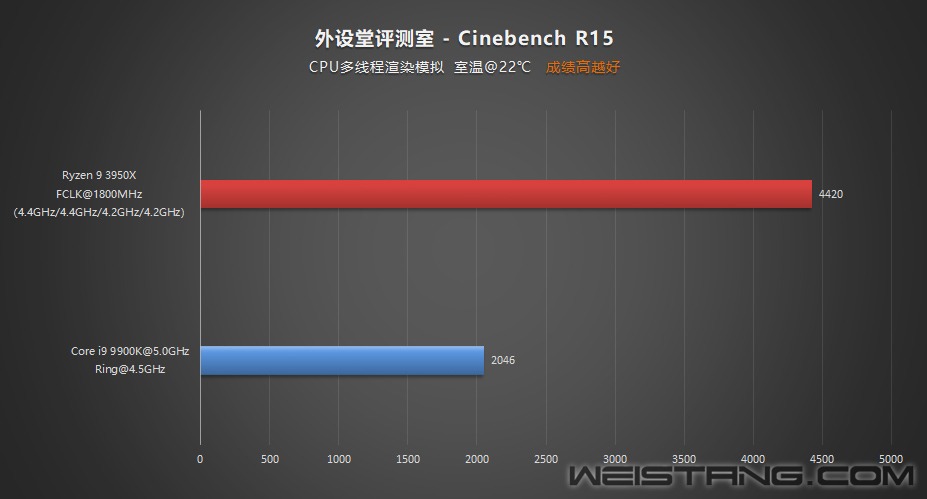

CBR15成绩



CBR20



Corona 1.3



FC象棋测试最多只支持16个线程 即使这样3950X也超过了5GHz的99K



wPrime成绩

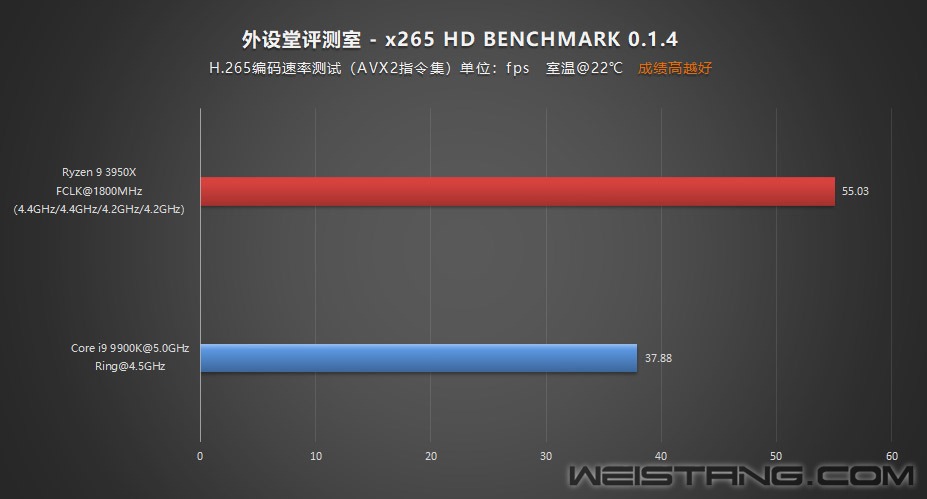

x265压缩编码测试



在银剑风冷情况下 3950X跑FP64直接温度到达100℃



游戏的话还是5GHz的99K更占优势



除了烤机压力测试以外的其他测试,3950X温度均低于5GHz的99K

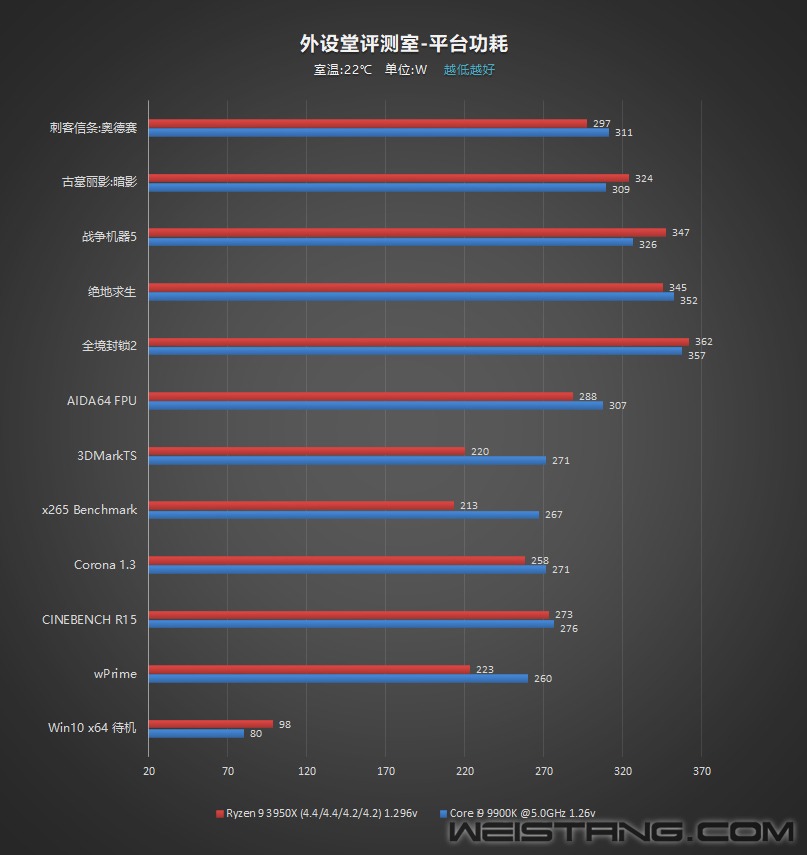

待机功耗还是99K占优势


  尽管频率不对等,但Zen2架构的16C/32T多线程性能相当凶残,即使没达到全核4.4GHz,在一些多线程测试中已经领先5GHz的99K超过90%的水平了,而单线程的成绩略微落后于5GHz频率的99K。



总结
  Ryzen 9 3950X还是受限于工艺,频率如果能在上一档次,几乎可以称为劝退99K和一众Skylake-X的神U了,对于爱折腾的人来说可玩性还是有点的,但折腾来折腾去会发现可能还是PBO用着安逸,真要折腾频率到4.5GHz或者更高的话,建议还是上水吧,风冷烤机确实很难压住。回想当年i3 7350K吊打1800X的事件,同样作为Ryzen锐龙系列的旗舰型号,3950X的战术意义深刻,这确实是一款让Intel旗舰系列很难受的型号!
