Tegra K1架构抢先探析：NVIDIA心很野

ISP掌管着处理静态图片、动态视频的图像流水线，负责任务包括RGB转换、3A(自动对焦/自动曝光/自动白平衡)、降噪、镜头纠正等等。

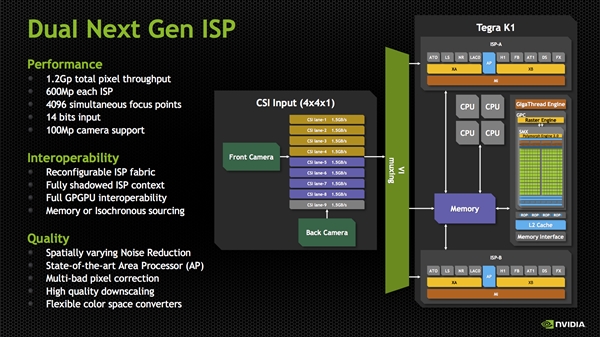

Tegra K1也使用了两个ISP，占用面积更大，可以很好地支持双摄像头拍照等应用。

Tegra K1 ISP是第三代产品了，每个都能以14位输入每秒处理6亿像素，两个合并就是12亿像素了，相比之下Tegra 4 4亿像素、10位输入就太弱了。

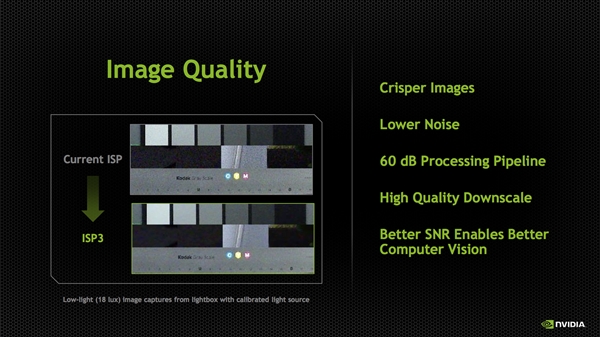

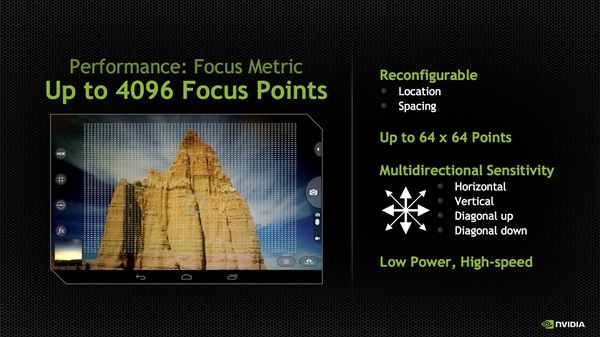

它还最高支持1亿像素摄像头，最多4096个对焦点(64×64阵列)，降噪、局部调和映射也都更好了。

Tegra K1兼容此前的Chimera 1.0，包括物体追踪、始终开启HDR、慢动作捕捉、全分辨率爆发等，并且带来了新的Chimera 2.0，支持更好的临时像素组合(temporal pixel binning/综合CMOS的八个曝光点来进一步降噪)、更快的全景拍照、视频稳定、更好的实时特效预览。

它的内核仍然可以运行在CPU、GPU上，但这次应该会支持CUDA了。

视频方面，继续支持2160p30 4K编码、解码，具体来说就是H.264 High Profile Level 5.1解码、H.264 High Profile 4.2编码，整体来收和Tegra 4上差不多，只是进一步优化了效率和功耗。

H.265解码也是支持的，但没有完整的硬件加速，而是交给NVENC、CPU共同处理。

NVIDIA展示了使用Tegra K1外接显示器播放4K 30FPS H.264视频，完全没有掉帧，不过事实上Tegra 4也能做到这一点，都可以通过LVDS、HDMI 1.4b、eDP 1.4来驱动4K显示器。

输入输出方面有两个USB 3.0、三个USB 2.0、eMMC 4.5.1、PCI-E x4。

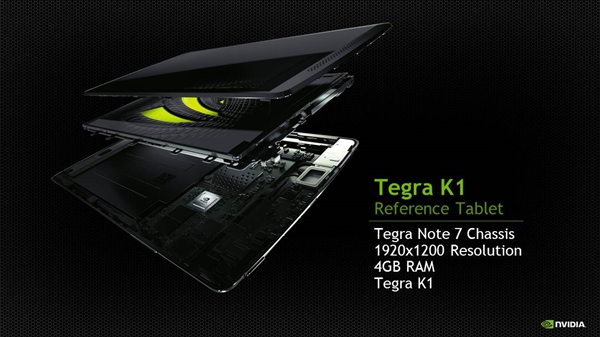

哦对了，NVIDIA目前演示用的主要是一台更换了Tegra K1处理器的Tegra Note 7，另有4GB内存、1920×1200分辨率，比现在的高级很多。看起来自家平板还会继续坚持做下去。
