Tegra K1架构抢先探析：NVIDIA心很野

Tegra 2是首款双核心安卓处理器，Tegra 3第一个做到了四核，Tegra 4则第一次带来了四核A15。经过四代产品的铺垫，NVIDIA在移动领域积累了大量经验和教训，再次吹响了前进的号角——Tegra K1。

这一次，NVIDIA首次在同一个名字下提供了两种不同的版本，其一是传统的4+1核心A15，其二是自主设计的双核ARMv8 64位架构(丹佛工程)，并且都集成了开普勒架构的GPU图形核心，抛弃之前陈旧的NV4x而首次追上了桌面显卡的步伐。

这一次，NVIDIA更加野心勃勃。

Tegra K1的这个版本和Tegra 4很相像，也是四个高性能A15核心、一个省电专用A15核心，但仍然有多出明显改进：

1、晶体管布局。这个是对半导体厂商设计能力的最大考验，也是决定芯片表现的关键。NVIDIA自称汲取了Tegra 4上的经验。

2、28nm HPM制造工艺。Tegra 4使用的是台积电28nm HPL，最高只能跑到1.9GHz，而且经常需要为了控制功耗而不得不降频，而更高级的新工艺技术大大降低了动态功耗。

3、A15 R3核心。Tegra 4的核心是A15 r2p1版本，现在升级到了r3p3版本，而伴随每次修订，都会有大量Bug修复和时不时的性能提升。r3系列版本中，ARM增加了更精细的时钟栅极，直接提高了能效。

综上，Tegra K1的最高频率来到了2.3GHz，而且可以在四个核心全部开启的情况下跑出这个频率，仅此带来的性能提升就可以超过20％。

第五个节能核心的频率最高1GHz，不过大部分时候会徘徊在500MHz左右。

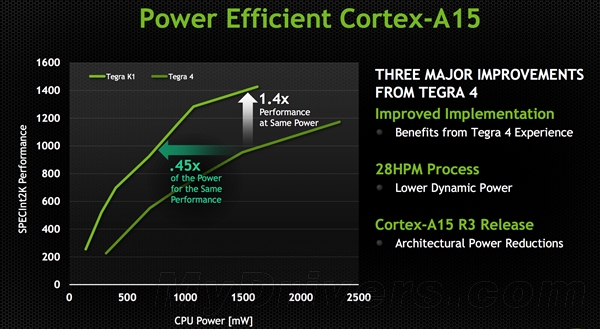

NVIDIA宣称，在同样的功耗下，Tegra K1的性能可以提升40％，而在同样的频率下，Tegra K1的功耗能够节省55％。

缓存没有动，还是2MB二级缓存、32+32KB一级缓存，而内存是64-bit LPDDR3/DDR3L，最大容量翻番至8GB，因为支持了40位物理寻址。

A15版本的Tegra K1已经在2013年底投产，将在本季度内提供给厂商，上半年应该就能看到实际产品出炉，不过有了Tegra 4的前车之鉴，厂商们肯定会更谨慎。
