拆解

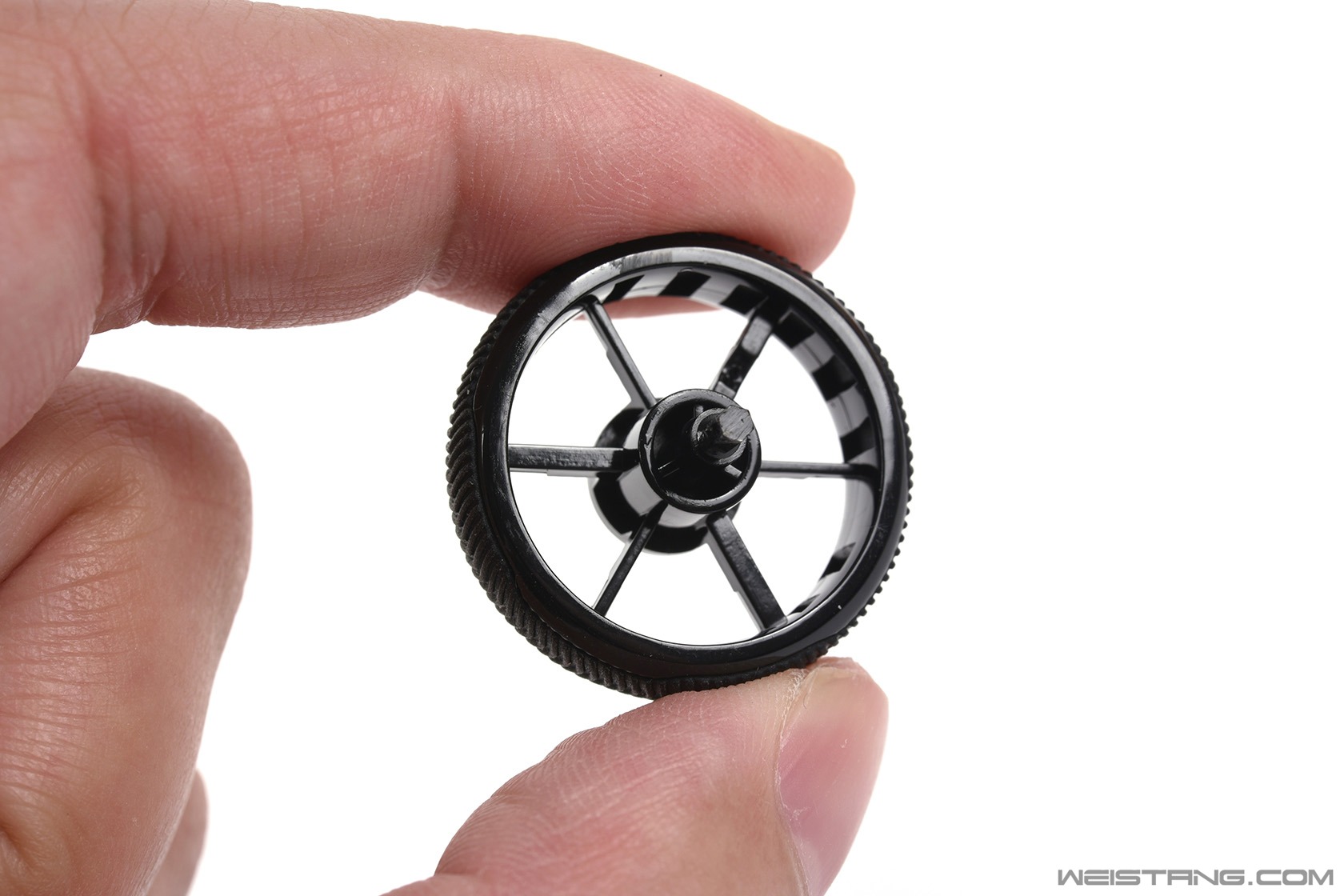

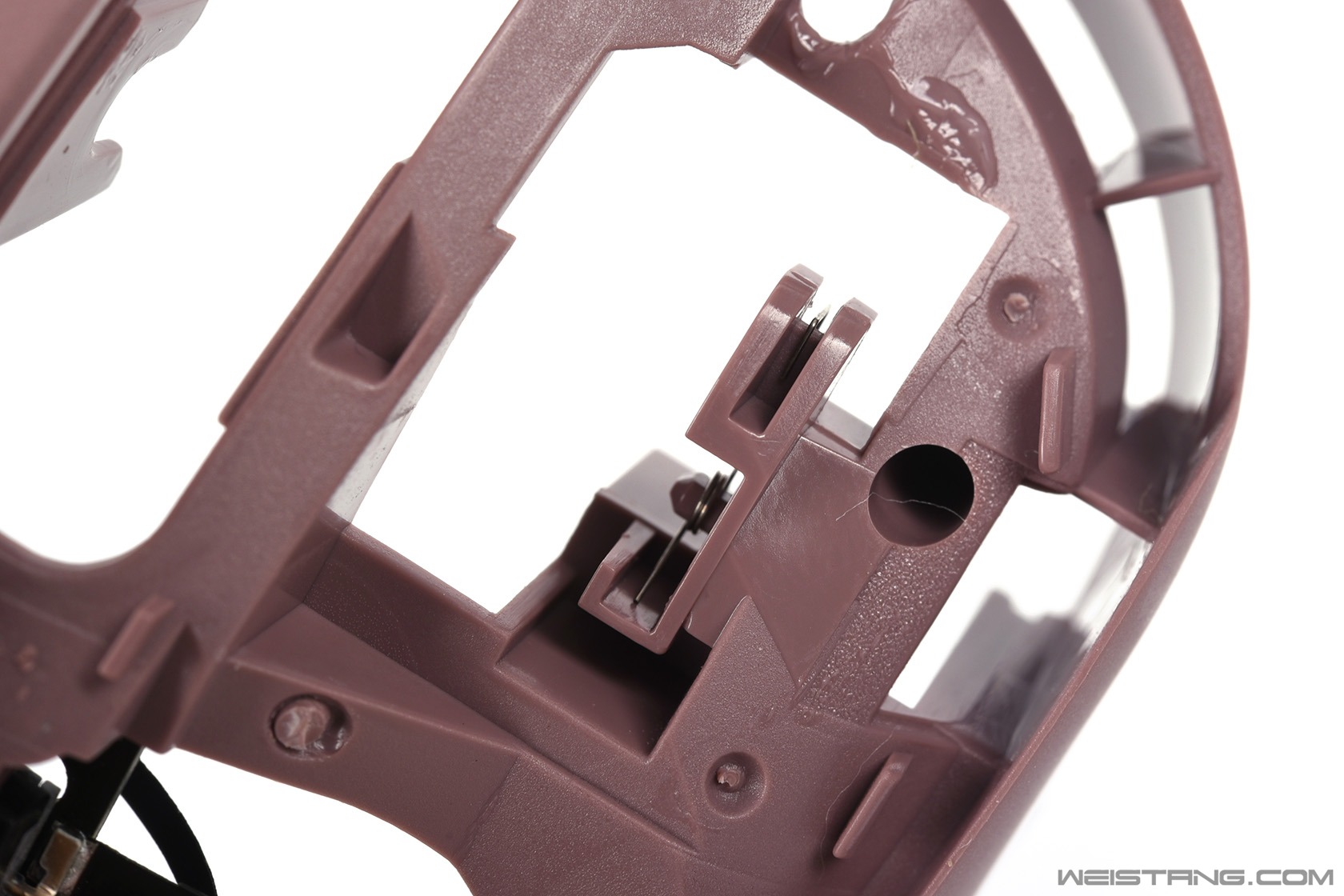

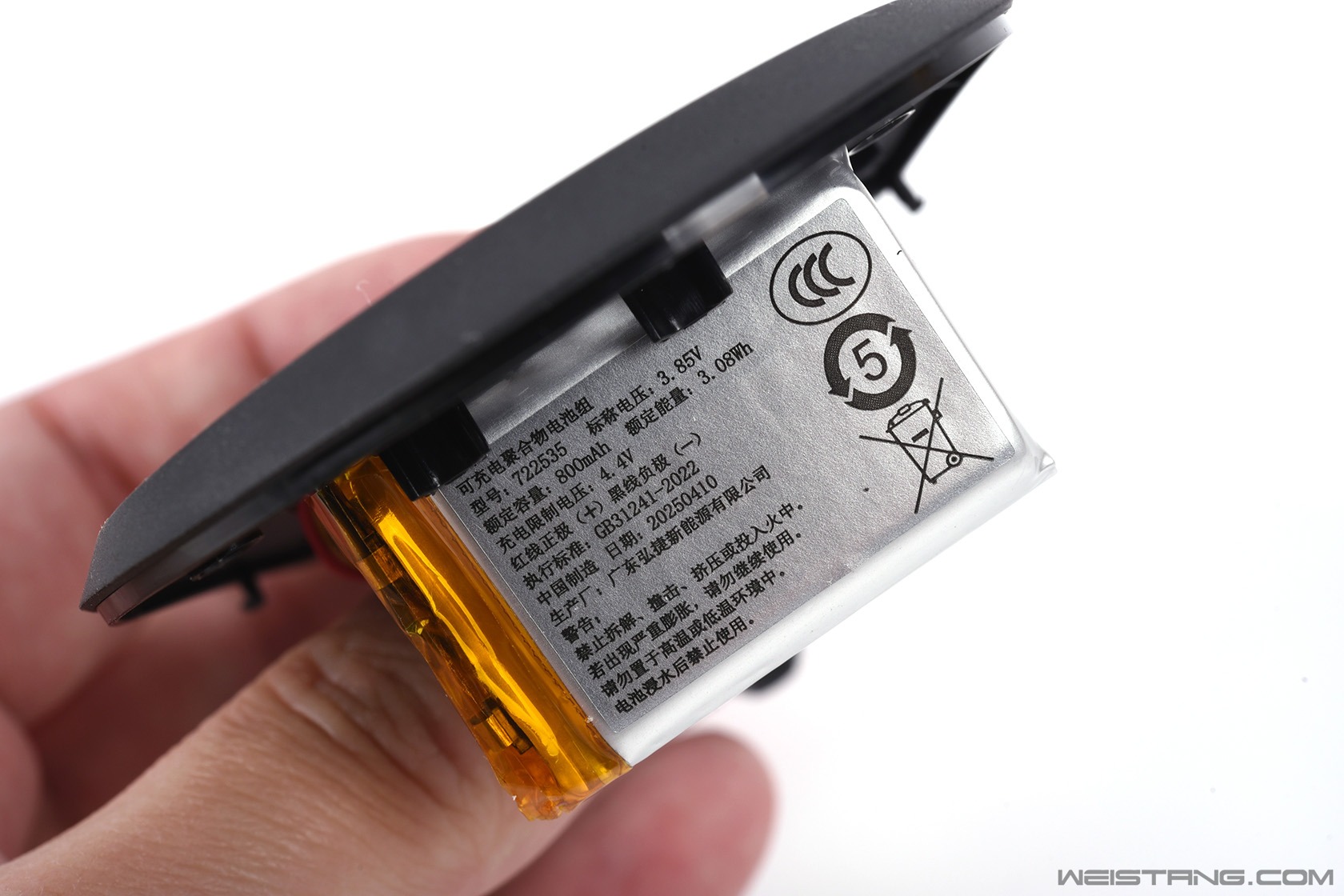

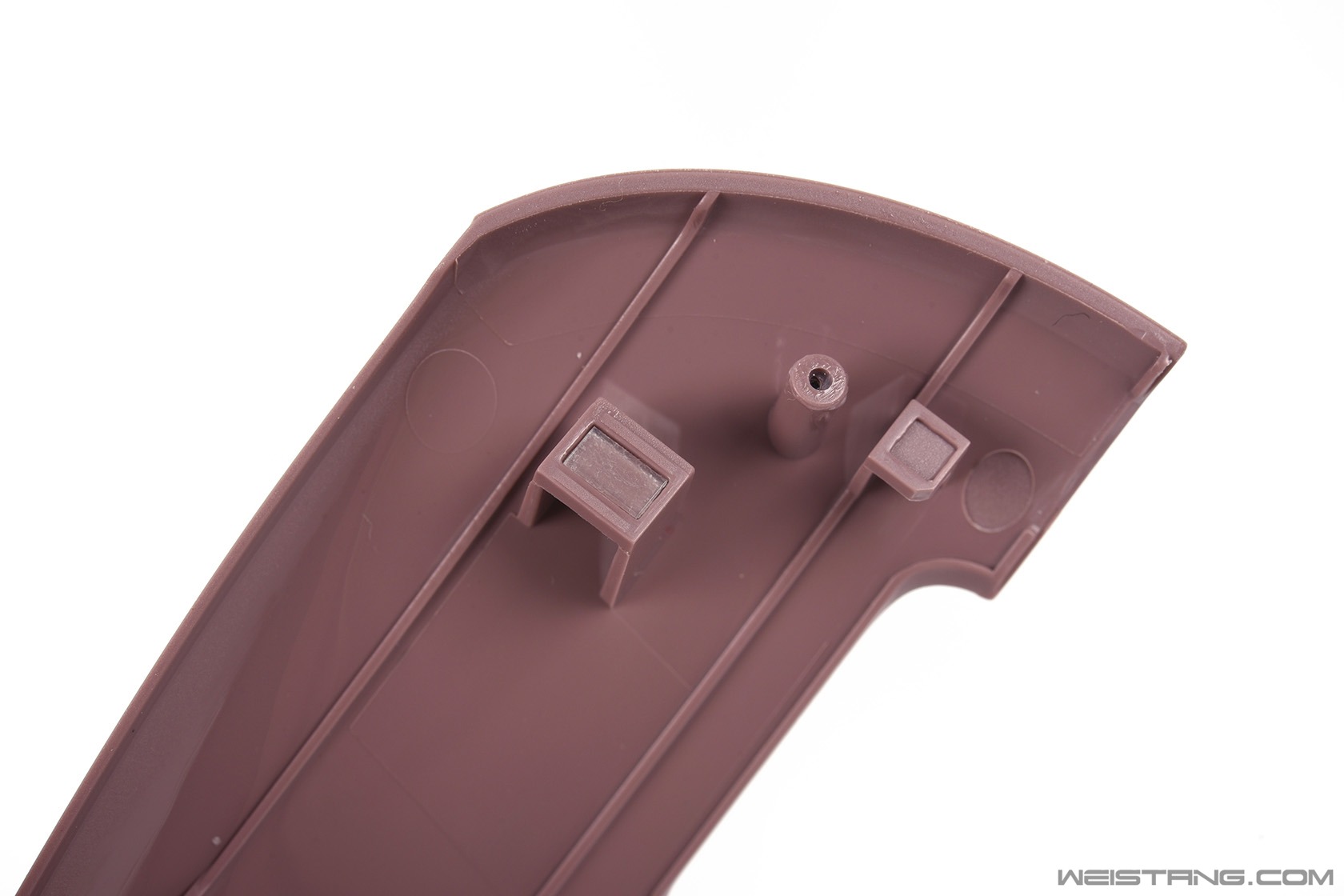

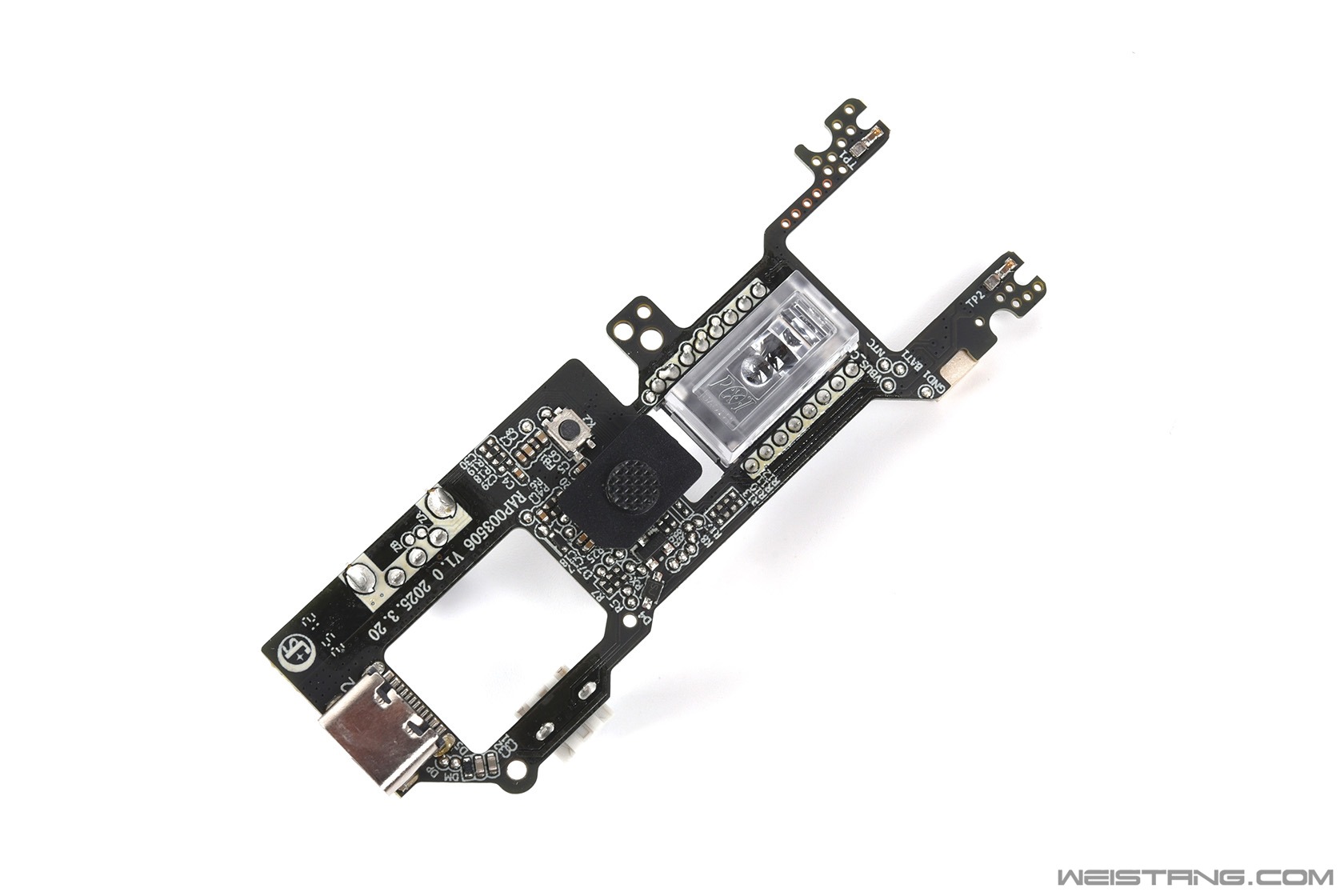

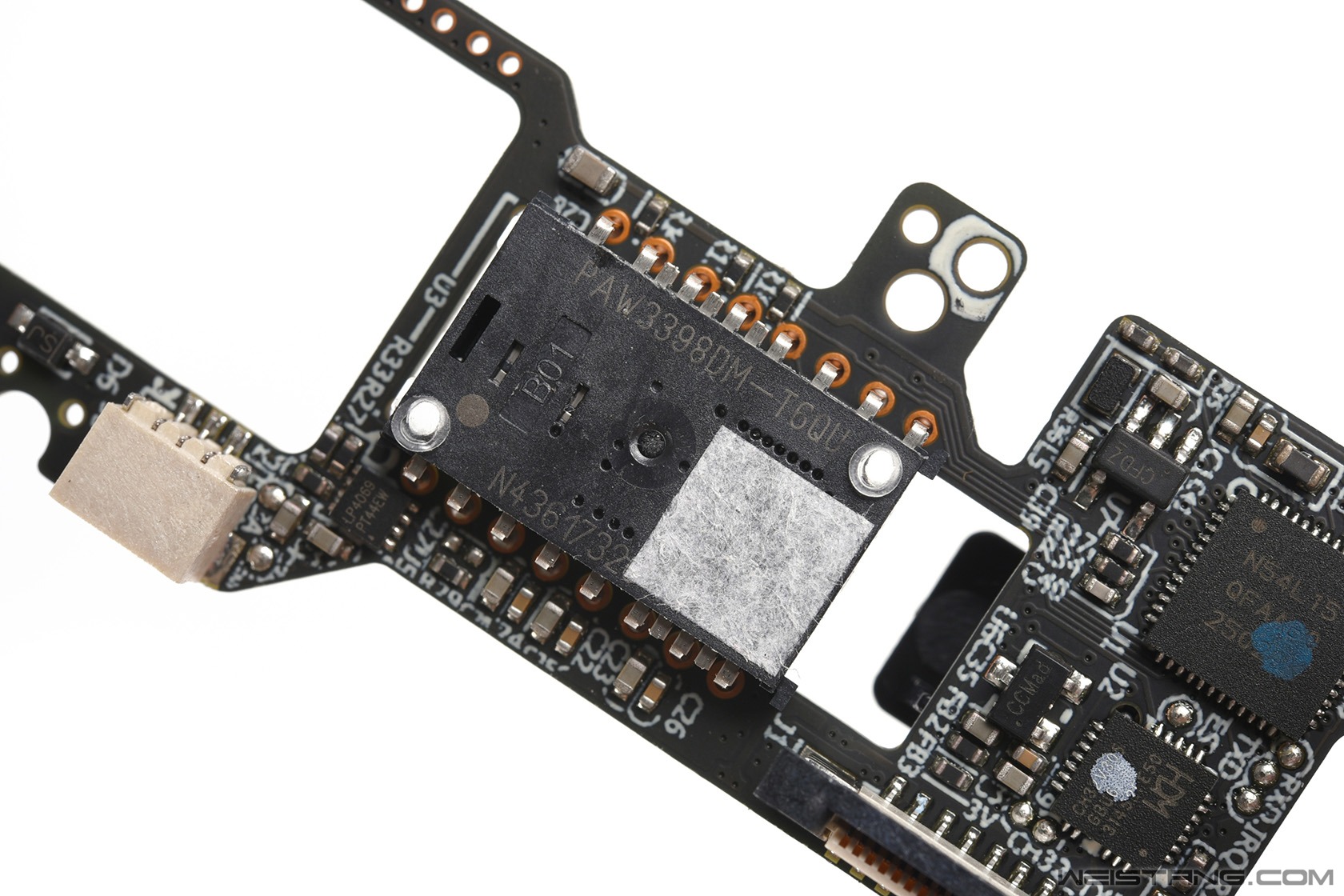

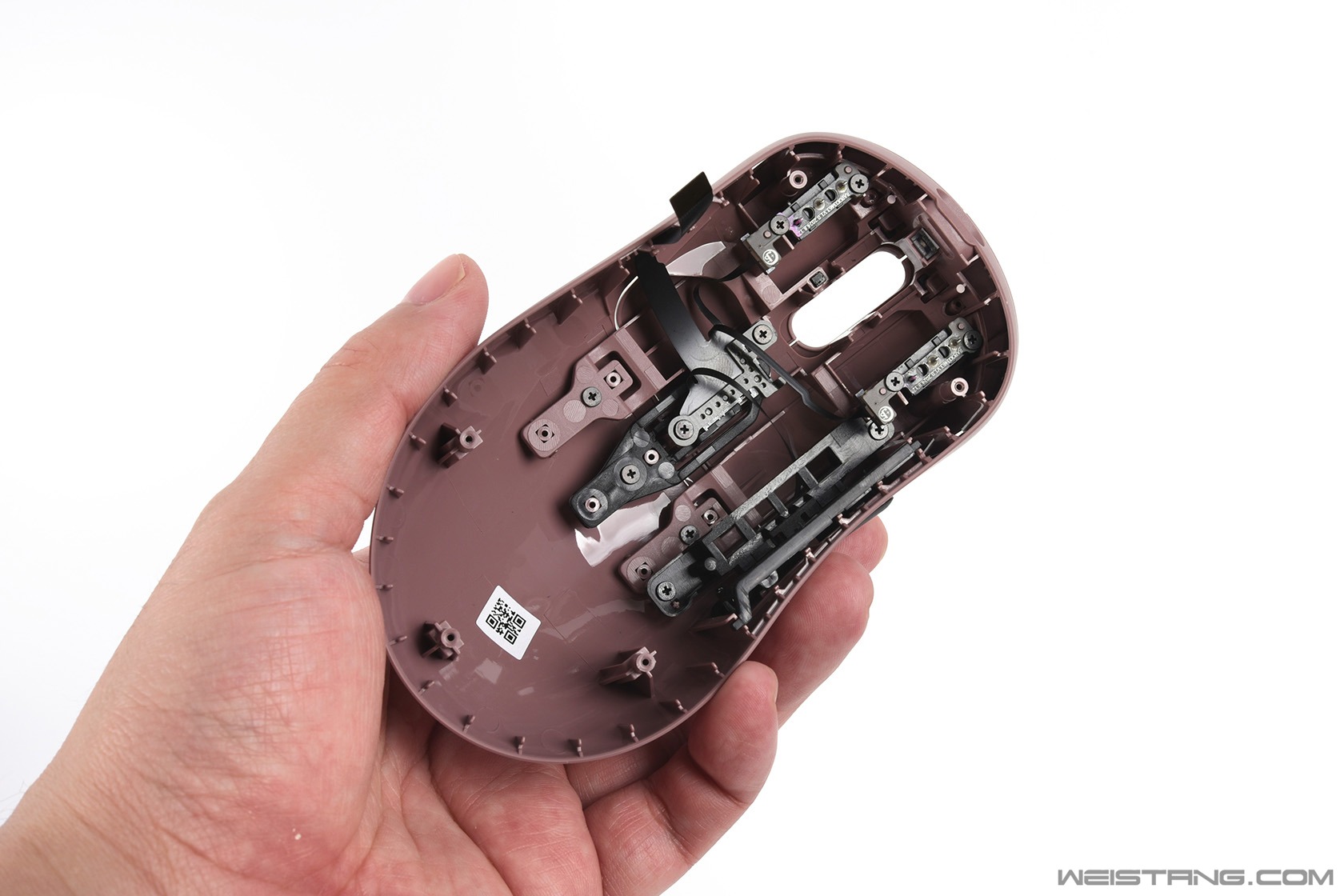

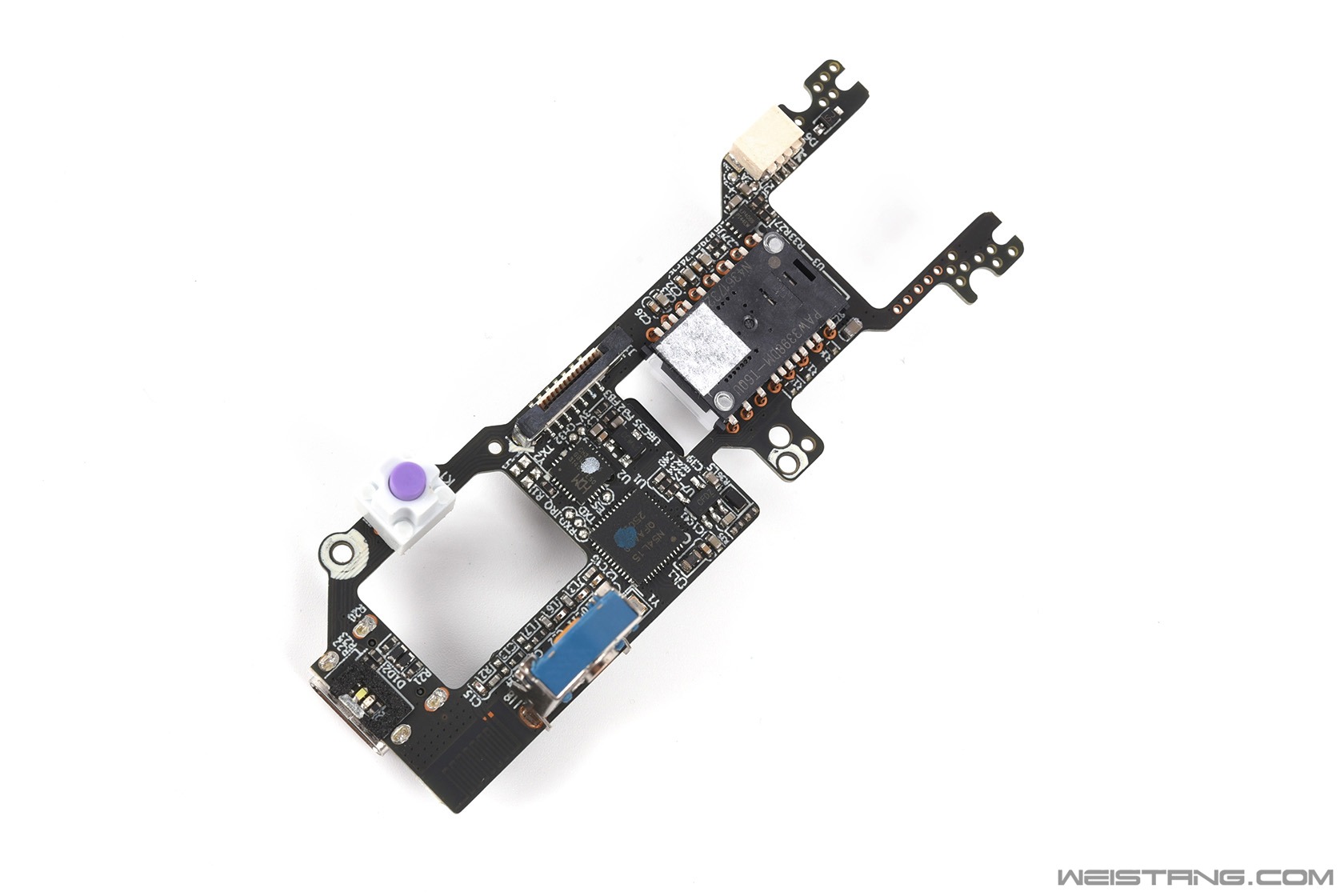

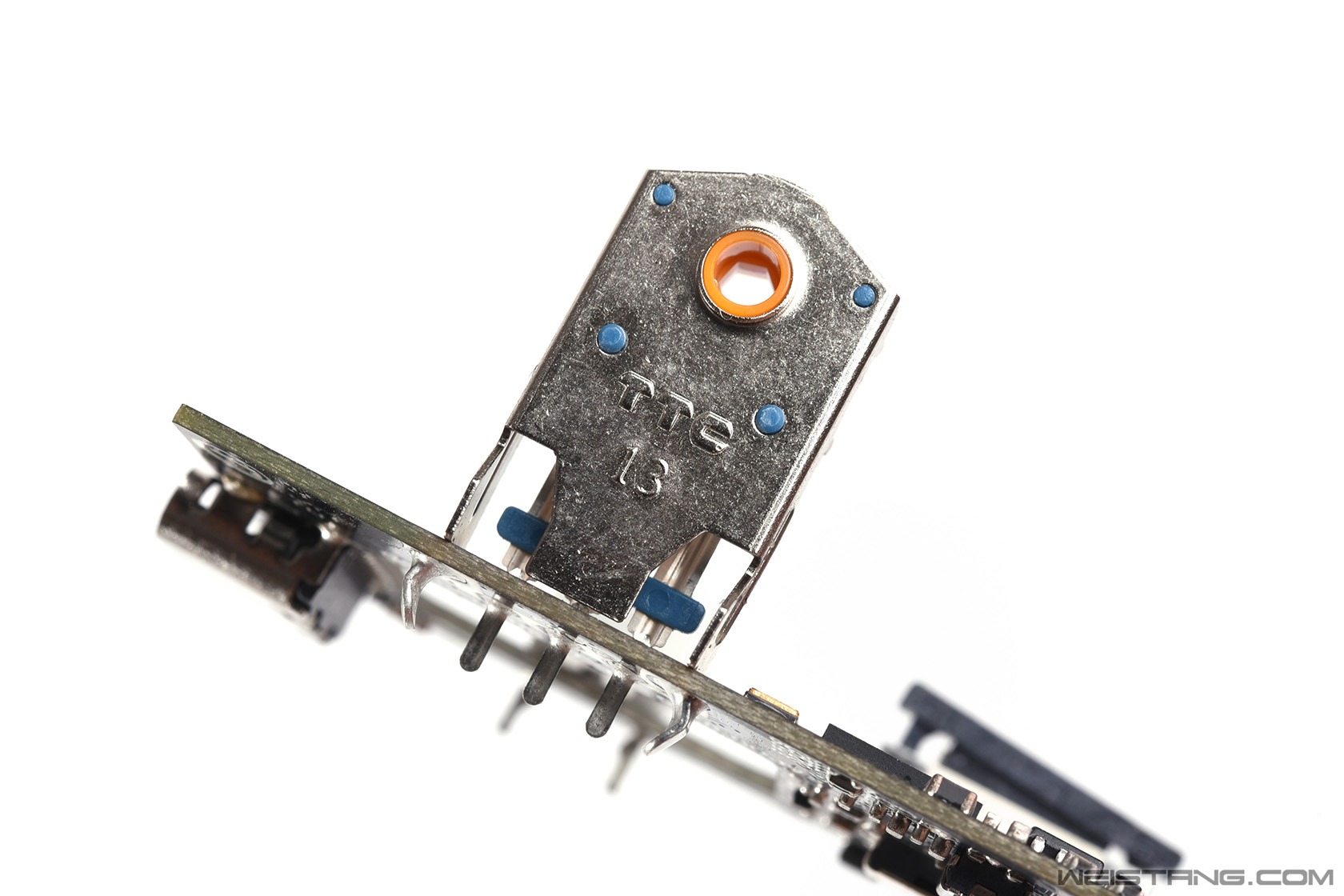

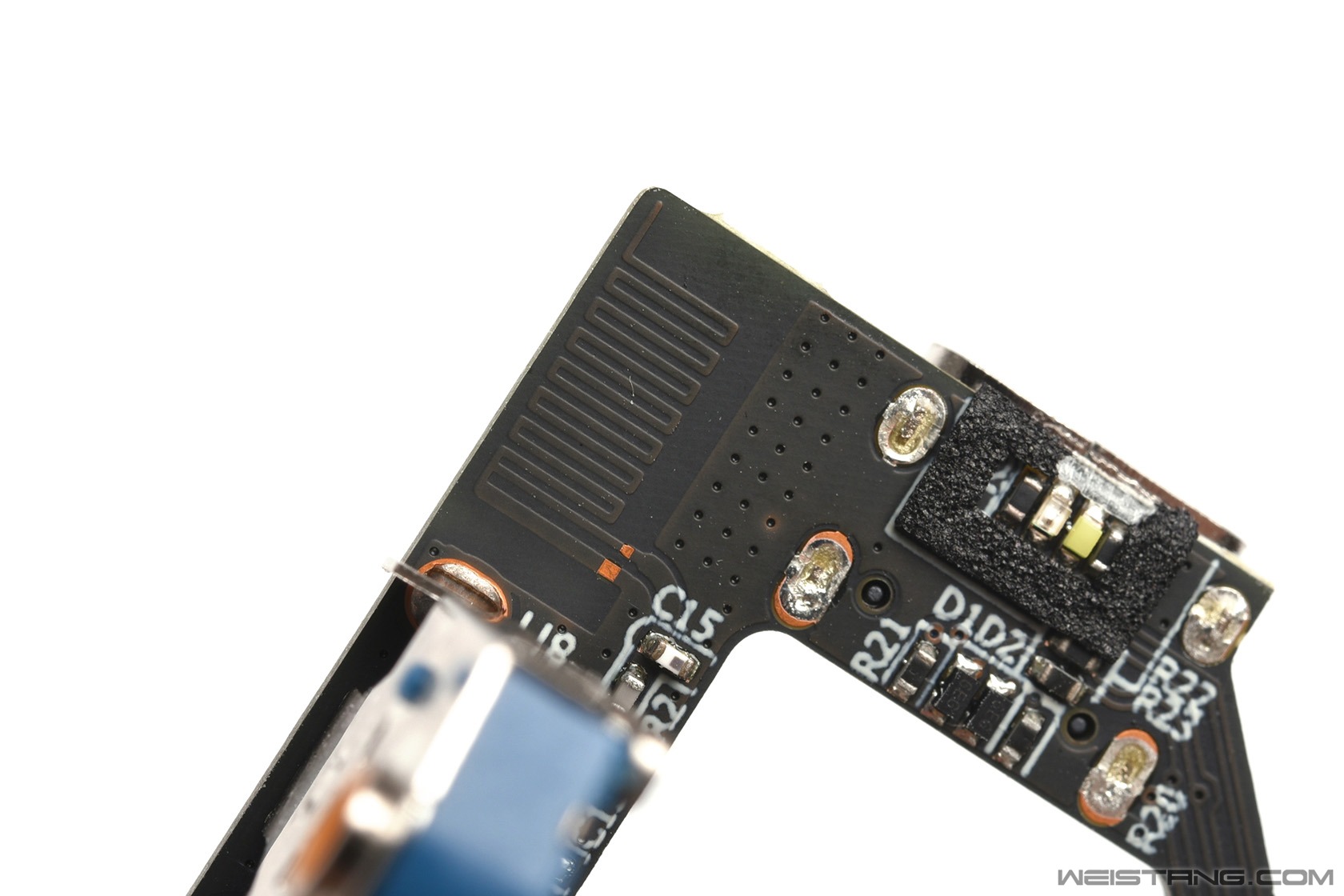

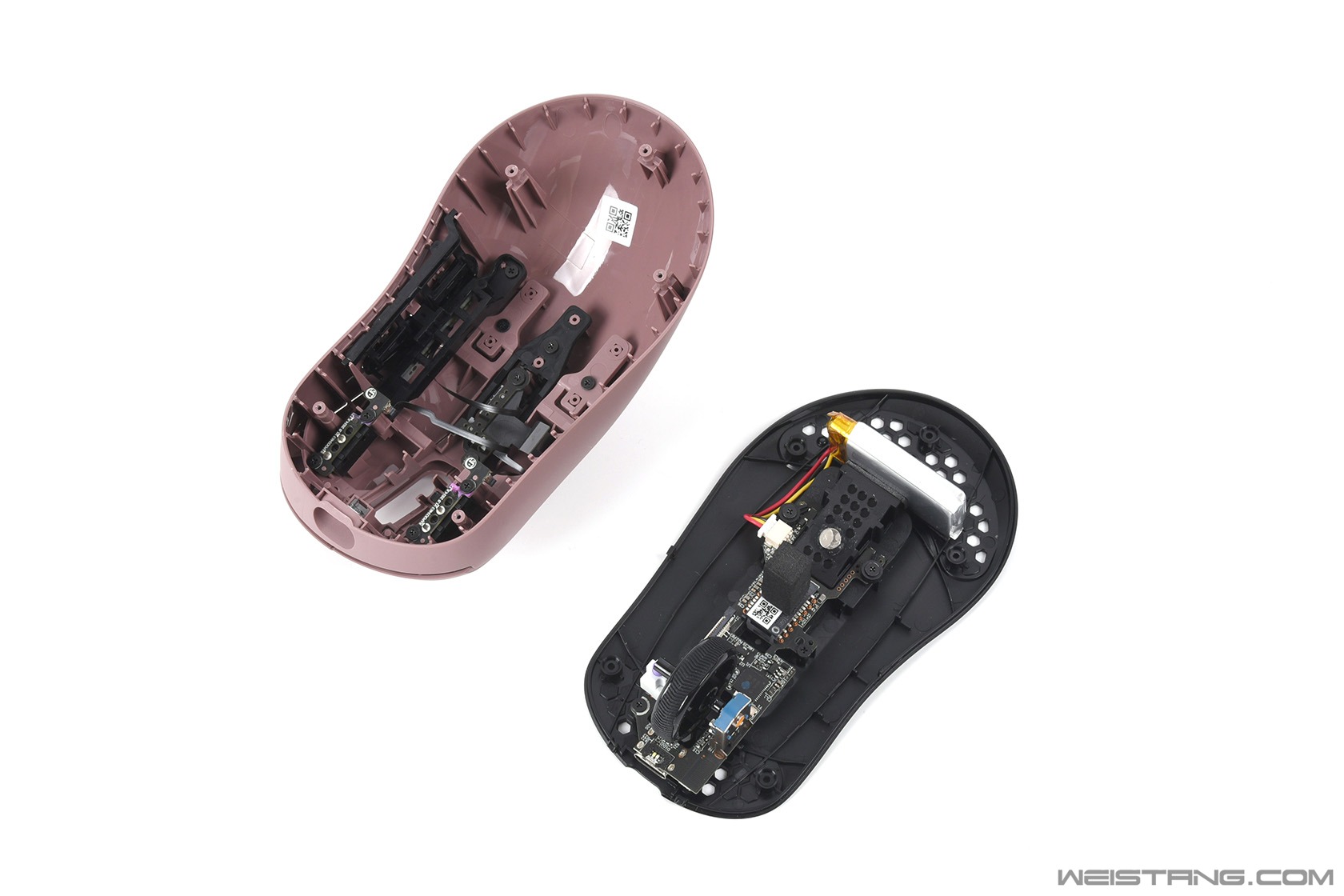

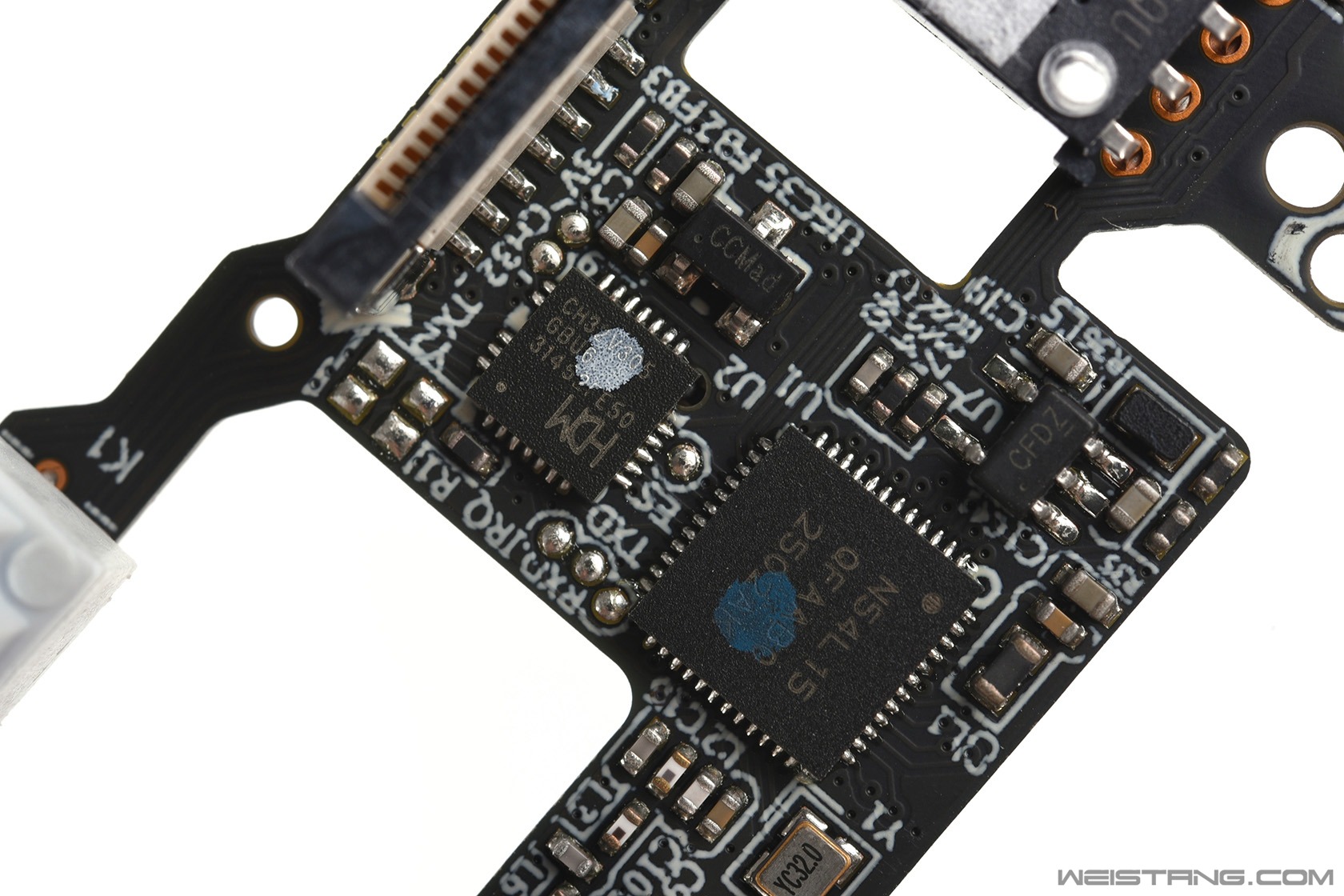

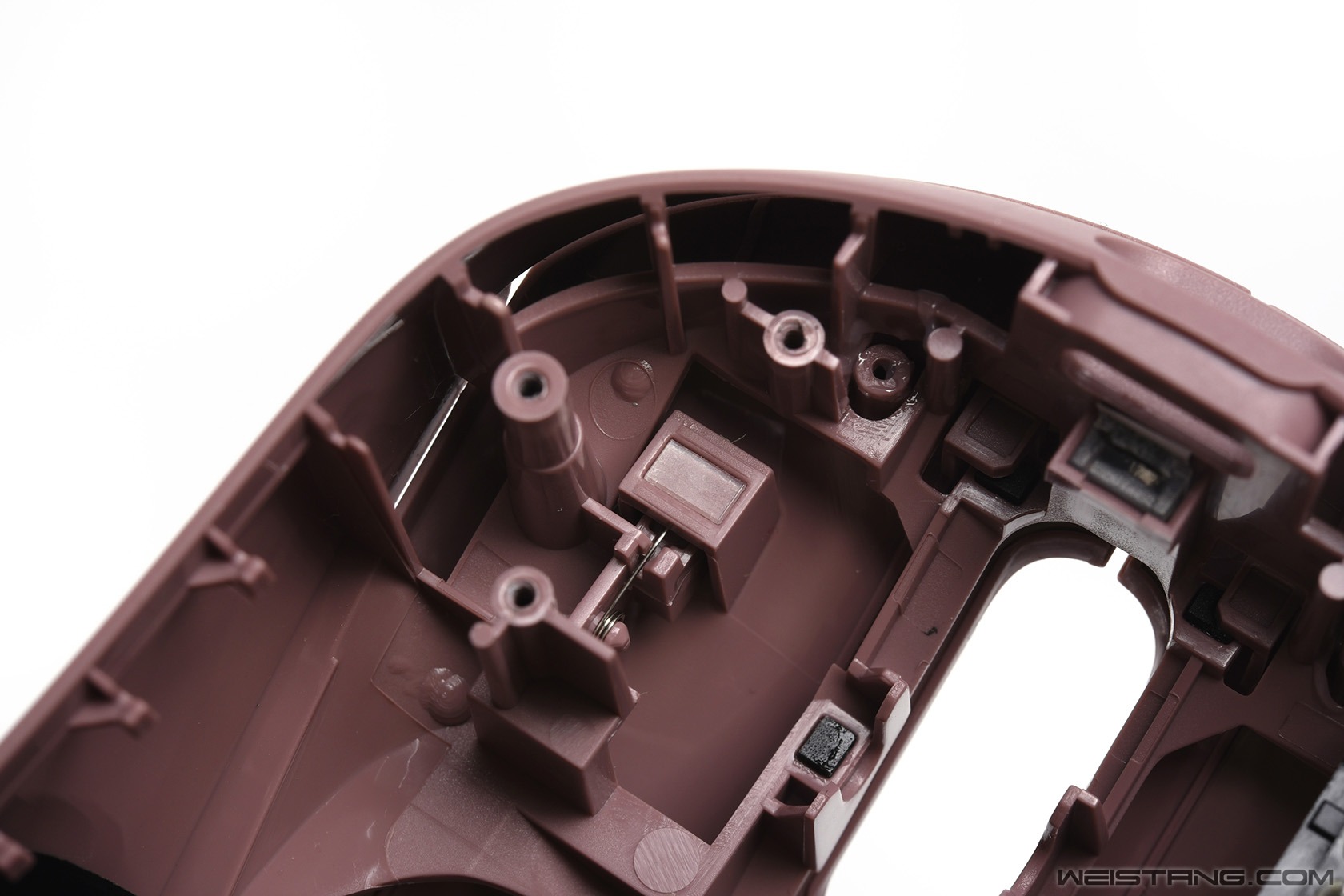

雷柏VT3二代两款鼠标结构几乎是一致的，区别就是光学传感器，这里以VT3标准版为例进行解析。撕下脚贴，前2后3的外壳螺丝布局，拧下后需要稍微用力才能打开外壳，分开外壳后能看到鼠标外壳固定除了5颗螺丝，还用了32个边缘定位槽以增加结构可靠性。  分开外壳  上壳内部特写 对于一款大尺寸外观非打孔鼠标，还采用了800mAh大容量电池，鼠标重量控制在了54g的水平，外壳和结构设计要相当用心才可以，目前在这方面做的比较好的只有罗技和雷蛇，这一次雷柏打破了这个束缚。上壳能看到针对按键时做了独立的模块，外壳和骨架式一体结构，外壳很薄，内部也用了大量的螺丝固定分件，左右键微动均采用独立的子PCB结构，按键模块有采用雷柏自驾的C+click 2.0保护性按键预压技术，后面会做详细介绍。  VT3标准版是欧姆龙100M机械微动 驱动加入了按键去抖动功能进一步增强耐用性  按键柱又耐磨贴片 前部设计了“〇+口”型的按键片定位设计  内嵌的张力弹簧使得鼠标按键预压行程很短  按键新增限位进一步增加了按键的稳定性 针对习惯大力敲击的玩家  底部800mAh聚合物锂电池是竖装 为了优化鼠标前后配重  全新设计的PCB正面 PCB几乎所有芯片和接口都在正面，表面防潮处理的PCB厚度也相当薄，整体做工细节也相当用心，  PCB背面 末端能看到针对磁吸充电模块的触点  原相定制版PAW3398光学传感器  N54L15射频主控与CH32V305主控的“双控”设计 雷柏VT3二代采用了双主控方案（无线射频主控+有线模式主控），其中N54L15是Nordic Semiconductor最新一款旗舰级射频主控，基于Arm Cortex-M33架构，是N52系列的继任型号，属于无线射频专用主控，比起目前600元+的高端多模游戏鼠标采用的N52840主控在处理能力方面翻一倍，同时功耗更低，主频达到了128MHz，内置1.5MB Flash存储器用以存储固件，同时集成了256KB RAM，这颗芯片除了支持2.4G无线，还支持蓝牙5.4。上面一颗小一些的芯片是型号为CH32V305来自沁恒微电子的32位控制器，基于RISC-V内核，主频高达144MHz，支持硬件堆栈区和快速中断入口，显著提升中断响应速度，内置128KB Flash存储器和32KB SRAM，基于USB2.0的接口，双主控设计使得无线和有线使用在硬件层更加独立，而明显能看到雷柏在鼠标性能上更侧重2.4G无线的体验。  TTC金轮编码器 寿命长但滚动阻尼略高  PCB天线依然设计在了对应鼠标左前方的位置  6辐式镂空滚轮 |
