G613主控Lightspeed无线双模改造分享

2021-11-11 12:29| 发布者: 大胖鸟| 查看: 330| 评论: 7|原作者: 朽年Perfect|来自: www.weistang.com

摘要: 前不久分享了一期利奥博德FC980M键盘的G613主控Lightspeed无线双模改造过程,有很多玩家对FC750R键盘的Lightspeed无线双模改造也非常感兴趣 那么今天他来了。FC750R是传统的美式87键设计 6.25x标准空格,相比FC980M ...
  • 前不久分享了一期利奥博德FC980M键盘的G613主控Lightspeed无线双模改造过程,有很多玩家对FC750R键盘的Lightspeed无线双模改造也非常感兴趣 那么今天他来了。
  • FC750R是传统的美式87键设计 6.25x标准空格,相比FC980M的98键布局缺少了数字区 但在尺寸方面小了大约1指半,对于不需要数字区的用户来说 传统的87键更符合自己的使用习惯。
  • 对于游戏玩家来说无线技术的首要两大要素一个是快速稳定 另一个就是功耗省电。Lightspeed无线技术的稳定可靠 功耗低等优点,无论是办公还是游戏 哪怕是对操作性要求比较高的游戏都可以轻松应对。
  • 此次改造所用到的配件材料有:利奥博德FC750R机械键盘*1、FC750R适配Lightspeed无线双模改造套件*1、zhudi(朱迪)NCR-V2 水泥轴*87、恒温焊台等工具*若干



一、键盘、Lightspeed无线双模改造套件、改造注意事项

FC750R (1).jpg
▲首先要准备一把FC750R键盘作为母体进行改造

FC750R (2).jpg
▲改造所使用的G613主控Lightspeed无线双模改造套件和zhudi(朱迪)NCR-V2 水泥轴

FC750R (3).jpg

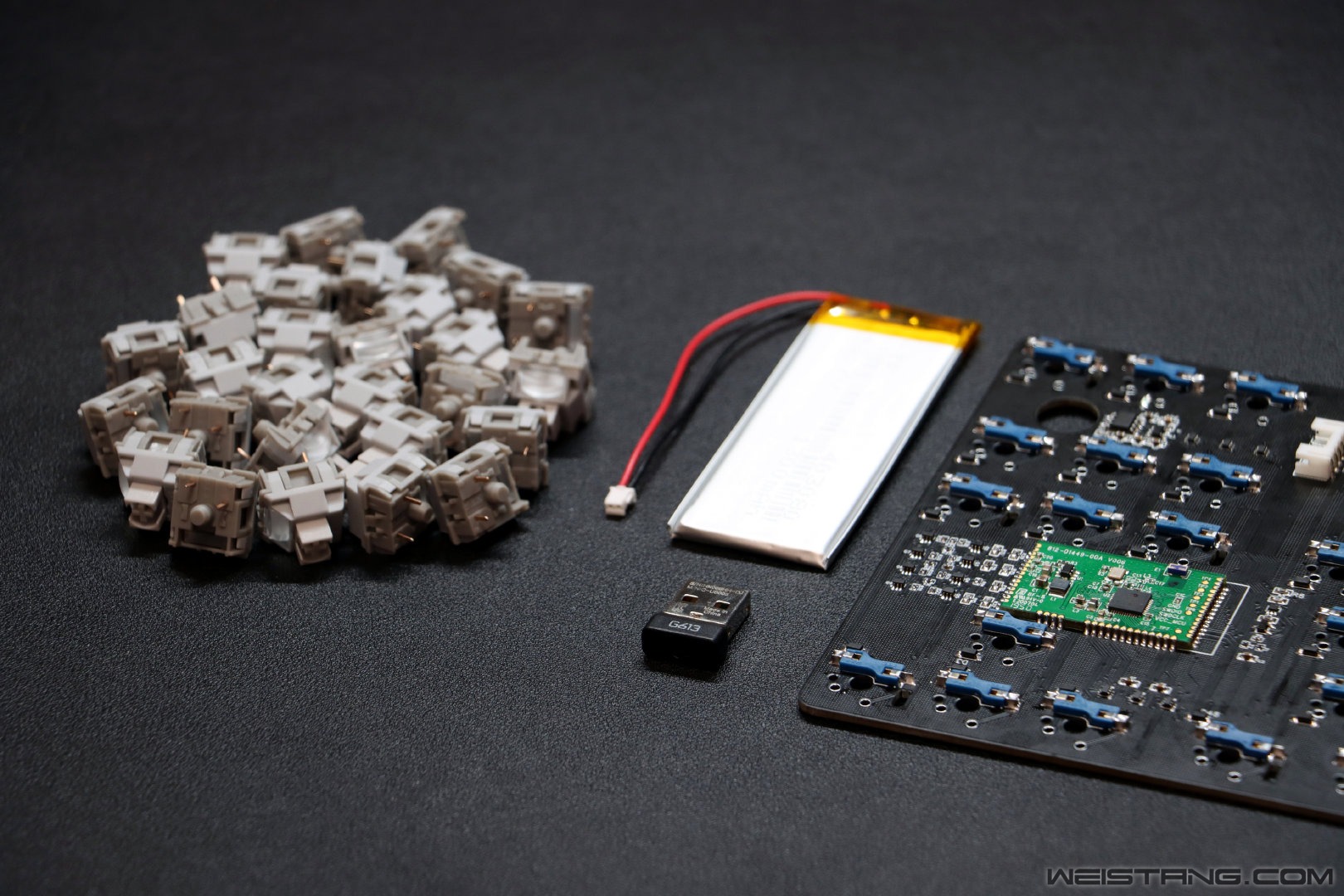

▲Lightspeed无线双模改造套件包括:已经焊接好Lightspeed主控和TTC职业电竞轴座的主PCB*1、G613无线适配器*1、1300mAh可充电锂电池*1

FC750R (4).jpg
▲改造所需要使用的Lightspeed无线双模主PCB

FC750R (5).jpg

▲Lightspeed无线双模主PCB同时支持热插拔和焊接两种方式,并且全盘的热插拔方向均为正装轴位 也就是说可以适配原厂高度键帽以及更低一些的PD高度键帽 不会出现卡轴、顶轴盖等现象。插拔轴座对面的两个圆形孔位是给焊接轴体准备的 因为热插拔不建议安装解焊后拆下来的旧轴 会有几率把插拔轴座撑坏,而有些玩家又不想浪费键盘上拆下来的旧轴 那么可以选择焊接的方式继续使用 不过焊接位为倒装轴体 对原厂高度和PD高度键帽不太友好 R1-R3高度会出现卡轴、顶轴盖等现象,不过经测试OEM、OE、MDA等高度键帽不会出现兼容性问题 可以正常使用。全盘所有轴位均兼容支持三脚轴和五脚轴 能够适配市面上所有类MX结构的机械轴体

FC750R (6).jpg

▲在Esc键下方设有电量指示灯,它是一组三色灯,随着电池剩余电量变化而变化,电量75%以上是粉红色,低于50%是红色,低于25%时灯光熄灭、电量指示灯随着Lightspeed无线状态和蓝牙无线状态指示灯一同亮 ,打开背后的2号电量指示灯开关后 会在开机和唤醒时点亮

FC750R (7).jpg
▲在CAPS(大写键)下方设有一颗白色指示灯 为大小写切换指示灯

FC750R (8).jpg

▲在F11和F12键下方各设有一颗指示灯,其中F11键下方的为Lightspeed无线模式指示灯 颜色为白色,在开机和唤醒时会进行点亮提示;F12键下方的为蓝牙无线模式指示灯 颜色为蓝色,会在切换至蓝牙无线模式时或进入蓝牙配对模式时会进行点亮提示;其中长按Fn+F12键3秒以上即可进入蓝牙配对模式。

FC750R (9).jpg

▲在ScrLk键下方设有一颗充电指示灯 颜色为红色,充电时点亮 充满时自动断电并且指示灯熄灭

FC750R (10).jpg

▲PCB在主控信号线部位进行了开孔 目的是尽量减小无线信号的阻挡 以达到无线信号的稳定性和传输距离

FC750R (11).jpg

▲在PCB背面设有3个拨动开关 关闭状态时拨杆在下 开启状态时拨杆在上(图中所有拨杆均处于开启状态),1-3号开关从左至右的功能分别为:1号开关为游戏模式开关(开启时屏蔽Win、Fn等按键,可以在GHUB驱动内进行更改需要屏蔽的键位)、2号开关为电量指示开关 控制着Esc键下方的电量指示灯是否起作用、3号开关为键盘总开关 日常使用保持常开即可 主控自带休眠模式 无需关闭开关,当键盘关闭开关后再次开机时需要连续开关两次 这也是对键盘电路的一种保护机制。

FC750R (12).jpg
▲键线分离模块插头的连接母座

FC750R (13).jpg
▲位于右上角的锂电池插接口

FC750R (14).jpg

▲主PCB上所使用的热插拔轴座为TTC职业电竞轴座 插拔寿命高达10000次 这也是市面上寿命最高的插拔轴座 长久使用 确保万无一失。并且通过设计上的调整 避开了轴座与定位板固定脚的冲突 在组装时无需扭动定位板固定脚 完整兼容原装定位板

FC750R (15).jpg
▲主PCB背部的Lightspeed无线双模主控及周围电路

FC750R (16).jpg
▲改造过程中需要将原键盘上的所有键帽、轴体以及PCB进行拆卸

FC750R (17).jpg

FC750R (18).jpg

▲Lightspeed无线双模主PCB安装完毕

FC750R (19).jpg

▲锂电池安装位置展示。不过在改造过程中发现 由于PCB背部有插拔轴座 增加了PCB的占用空间 在模拟安装时发现底部的毛毡消音垫会顶住PCB 导致整个内胆无法完全下潜安装到位,所以在实际改造过程中要将原本的毛毡消音垫拿掉 以确保键盘不会受到顶撑损伤


二、轴体

FC750R (20).jpg
▲轴体选择了zhudi(朱迪)与TTC联合定制的 “NCR-V2 水泥轴”

FC750R (21).jpg

FC750R (22).jpg

▲NCR-V2 水泥轴为三脚线性轴 自带改良版导光柱,自身的颜色为水泥灰色,上盖颜色稍浅 底壳颜色稍深,表面磨砂哑光,观感上更接近真实的水泥质感。

FC750R (23).jpg
▲整个轴体由五部分组成:轴盖、轴心、弹簧、导光柱、轴座

FC750R (24).jpg
▲浅灰色的尼龙PA材质轴盖 可以避免像PC等材质的轴盖回弹时产生的撞击声

FC750R (25).jpg

▲POM材质的线性轴心 双侧墙设计 出厂自带润滑,触发键程2mm 触底键程4mm,TTC对线性轴的调教功底相当扎实 顺滑、稳定、静音

FC750R (26).jpg

▲轴体采用单段镀金短弹簧 触发压力52g,并没有使用市面上盛行的二段式或者三段式弹簧 使用长弹簧势必会增加初始压力和回弹压力 相比传统线性轴会出现顶手的现象 不够温和舒适

FC750R (27).jpg
▲改良版的导光柱不会再出现卡键帽的情况 在侧面做了坡度倒角

FC750R (28).jpg

▲轴座的材质同样为尼龙PA,镀金触点和弹片通过铆接固定 8000万次使用寿命 稳定可靠

FC750R (29).jpg

FC750R (30).jpg

FC750R (31).jpg

FC750R (32).jpg

FC750R (33).jpg

FC750R (34).jpg


FC750R (35).jpg

▲随着NCR-V2 水泥轴一起发来的还有几颗用做体验的浅云轴 也是zhudi与TTC联合定制,采用TTC静音双保险结构 1.2mm触发 可以看做是静音快银轴

FC750R (36).jpg
▲云白色的尼龙PA材质上盖 云白色与乳白色稍微有些不同 略微发浅

FC750R (37).jpg

▲POM材质的线性轴心 双侧墙设计 出厂默认润滑,1.2mm触发 3.5mm触底,所采用的TTC第三代静音双保险结构能够大大消除按压和回弹过程中产生的噪音 并且同时触底的粘滞和阻尼感也得到优化。

FC750R (38).jpg

▲双段式镀金弹簧 触发压力45g 触底压力58g,短键程轴体容易发生误触的问题 双段式弹簧通过提高初始和触发压力 从而达到防误触的目的

FC750R (39).jpg
▲同样是改良版的导光柱 在侧面做了坡度倒角 不会出现卡键帽的情况

FC750R (40).jpg

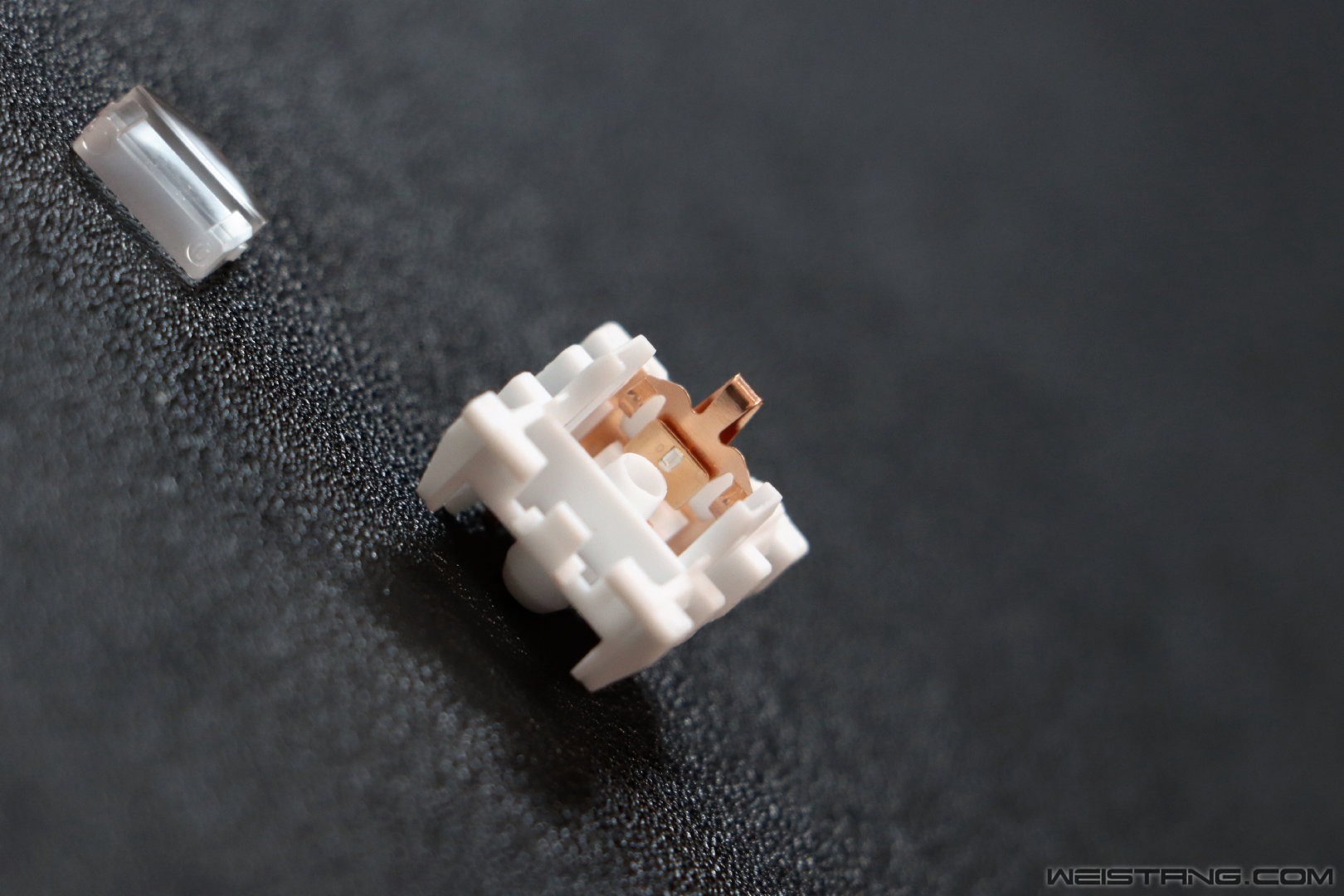

▲尼龙PA材质的轴座 镀金触点和弹片通过铆接固定 8000万次使用寿命 稳定可靠

FC750R (41).jpg

FC750R (42).jpg

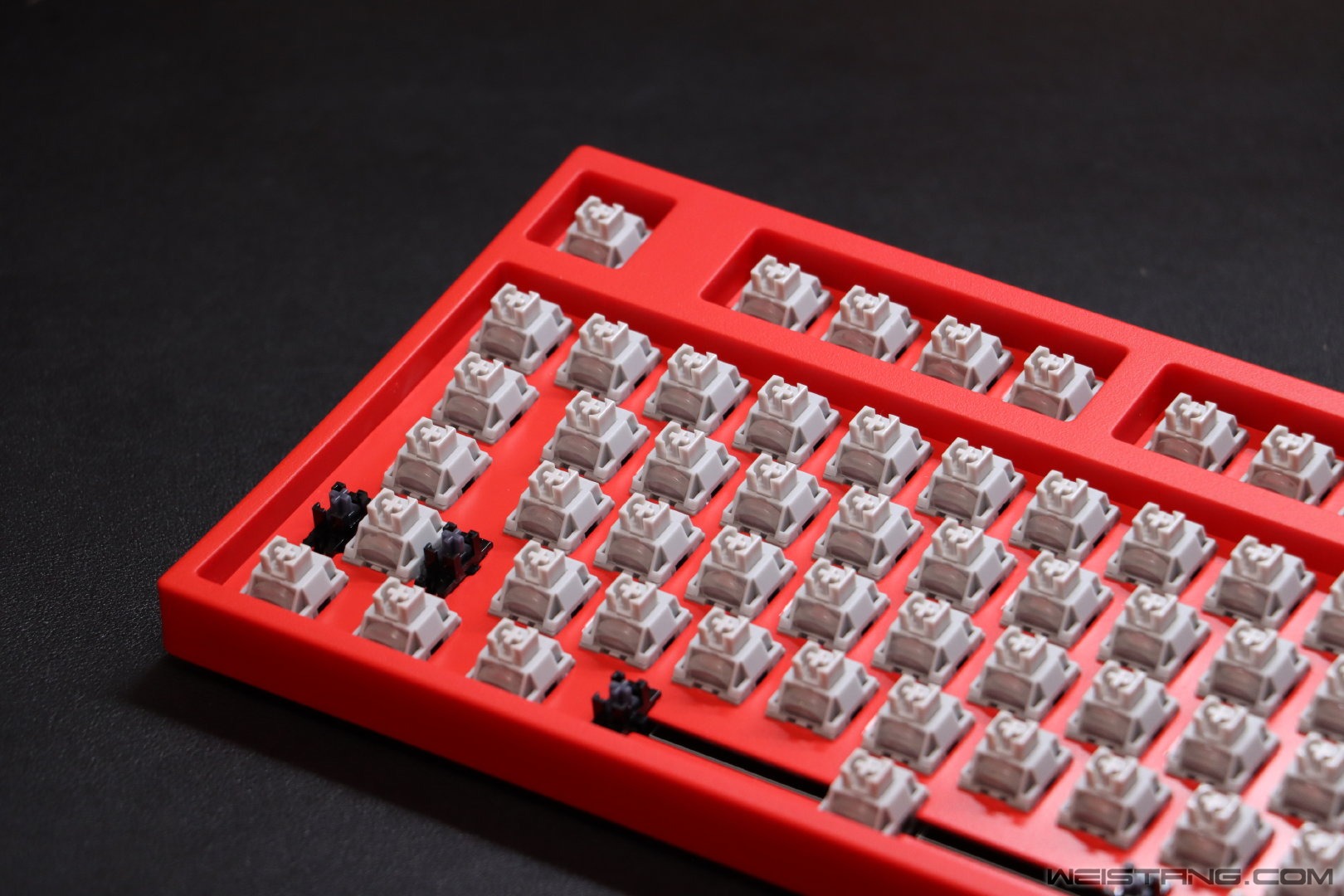

▲将FPS游戏常用键位换成了浅云轴 玩起游戏来很是舒服 触发快 触底Q弹 还静音


三、总结

很多玩家都在寻找的能玩游戏的究极稳定的支持轴体热插拔的无线87键机械键盘 终于得以实现,利奥博德扎实的用料和对外壳契合度精准的调教与传输速度快、信号稳定的Lightspeed无线双模主控的搭配 这应该是现阶段无论是从质量上还是技术上都很难找出诟病的组合。整套改造操作完后 基本毕业 配合手感甚佳的Ncr V2轴 也基本无欲无求,这把键盘会成为很长一段时间的主力键盘 直到出现更加适合自己的配列布局键盘出现。此次改造分享到此结束 我们下期再见!
