Race2优联版改造分享

2020-3-27 13:52| 发布者: 大胖鸟| 查看: 905| 评论: 45|原作者: 朽年|来自: www.weistang.com

摘要: 在我们的日常生活中104键的键盘无论是办公还是居家使用都非常适合,但对于桌面空间小或是使用场景有所限制的人群 104键的标准键盘则显的体积太大 过于笨重,对于很少使用数字区的用户会选择87%布局的键盘以节省空间 ...
在我们的日常生活中104键的键盘无论是办公还是居家使用都非常适合,但对于桌面空间小或是使用场景有所限制的人群 104键的标准键盘则显的体积太大 过于笨重,对于很少使用数字区的用户会选择87%布局的键盘以节省空间、对于主要使用字母区的用户大多会去选择60%布局的键盘,当然也会有一些同时需要F区、字母区、方向键以及部分功能区的用户 这样75%的键盘就显的非常适合 而我恰巧就正需要一把可以作为日常主力使用的75%布局键盘。
有线设备错综的连接线使得桌面杂乱无章 导致很多用户为了桌面的干净整洁会选择无线设备 而市面上大多数的蓝牙以及2.4G无线连接产品多多少少都会有些诟病 例如偶尔断连、耗电量大、续航时间短等,不过无线连接中也有出类拔萃的佼佼者 罗技的优联技术产品 因为它的方便好用而且价格适中 已经逐渐的被用户所接受,几经分析后 眼下我需要的是一把可以作为主力使用的75%优联机械键盘。
漫无目的的在网上商城寻找灵感时 机缘巧合下看到了一款适配Race2键盘的优联版PCB 它的出现刚好可以完成我的想法 也正是因为这张PCB 才有了接下来一系列的改装故事以及所花费的大量金钱

一、轴体(拆卸、拆解、清洗、加轴间纸、润轴)

因为Race2是一把无钢键盘 所以轴体的选择极为重要 既不能浪费了得天独厚的无钢设计也不能因为选错轴体导致手感的缺失,几经思索后决定使用名声在外且手感极致的樱桃五脚焦茶轴作为此次改造的最终轴体。

Race2 (1).jpg

▲樱桃五脚焦茶轴现阶段已经无法购买到新品 只能在年代比较久远的键盘型号上拆卸获得

Race2 (2).jpg

▲樱桃G80-8113键盘有一段时间内的批次所使用的轴体为焦茶轴 120多个的数量 足够此次使用

Race2 (3).jpg

▲标准焊接的五脚轴 另外两个较小的是在轴体内二极管针脚的焊点 二极管具体的作用和样式 文章后续会有进一步的介绍

Race2 (4).jpg

Race2 (5).jpg

▲历经一个小时左右的时间  将PCB上的所有轴体拆卸完毕,接下来要把轴体分解开 全部进行超声波清洗

Race2 (6).jpg

▲通过图片可以看到焦茶轴特有的焦糖色轴心,其所配备的是泛黄的镀金弹簧 外层的镀金工艺可以更好的防止弹簧受潮、腐蚀等 保持弹簧的寿命和手感的一致性

Race2 (7).jpg

▲轴体拆解开后要剔除内部具有单向导通隔离功能的二极管 后续的组装中将不会使用到 可以选择仍之

Race2 (8).jpg

▲根据超声波清洗仪的大小 可以选择一次或多次的进行轴体零件清洗,目的是清除轴体表面及内部的灰尘和异物 为的是后面我们的润轴工序能够在手感方面发挥最大的作用

Race2 (9).jpg

▲将清洗干净后的轴体底座正确的安装在上油板上

Race2 (10).jpg

▲轴底座安装好后 依次进行:贴轴间纸-安装弹簧-润滑轴心-安装轴心-安装轴盖。其中关于润轴我个人建议:润滑脂推荐型号:摩力克EM-50L,该润滑脂工作针入度等级:1级 不稠不稀 取少量润滑轴心效果不错,具体的润轴操作方法可以使用女性化妆用的化妆蛋沾一下润滑脂 然后用镊子夹住轴芯往化妆蛋上轻轻一按 按上去就拿下来 这样的剂量是刚好的 不会多也不会少 刚开始可能会有一些不熟练和掌握不好力度 多加练习就好了,不要过分的相信网上或者视频网站上的大神教程 又用小刷子刷又用手指头抹的,那些方法用过之后就知道有多么大的不稳定因素,如果非要犟 那我也没招

Race2 (11).jpg

▲轴体全部组装完成

Race2 (12).jpg

Race2 (13).jpg

Race2 (14).jpg

▲黑色的轴座+黑色的轴盖搭配鲜艳的柠檬黄色轴间纸在中间起到了很好的点缀作用 使轴体显得不再那么低调和沉闷,每个组装完成的轴体都要进行按压回弹测试 对手感不对、回弹不佳和伴有弹簧音的轴体进行重新润滑和组装 最终保证每颗轴体都在正常状态。

二、Race2优联版PCB

此次改造的起因是这个PCB 能否成为主力键盘也取决于这个PCB,往往重要的东西 外观都显得较为普通

Race2 (15).jpg

▲Race2优联版PCB采用与原版PCB相同的配列和键位,PCB表面阻焊层为黑色 焊盘开孔大小适中

Race2 (16).jpg

▲PCB背面在F区和R4数字区中间从左至右分别设计了适配罗技K375S针脚数的FFC排线座、7号电池弹扣*2,因此款PCB并没有设计数据线接口和充电模块 也就没有充电功能 所以无法使用可充电电池循环使用

Race2 (17).jpg

▲27P FFC扁平连接线

三、组装


焊接组装的过程往往是枯燥乏味的 这里就不再进行描述和讲解

Race2 (18).jpg

Race2 (19).jpg

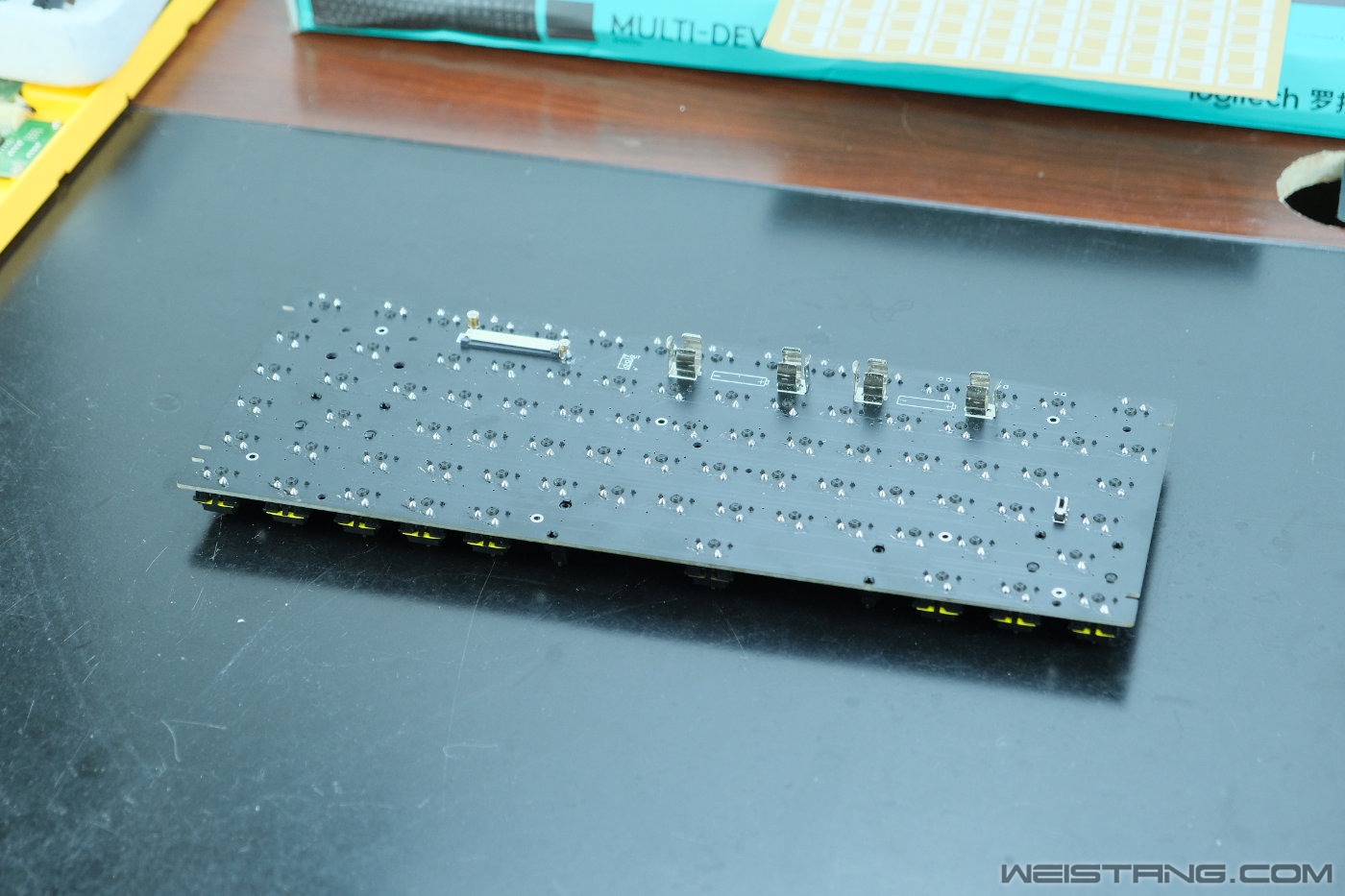

▲经过一段时间的常规操作 整个键盘的内胆就焊接好了,焊接过程中一定要让轴体的针脚包括两个定位销插到底再进行焊接 以免后面返工

Race2 (20).jpg

Race2 (21).jpg

▲因为无钢的键盘在按压大键位时卫星轴的轴心能够直接接触到PCB 为了防止零件损坏和最大程度的减小卫星轴轴心触底所发出的声音 我们可以在卫星轴轴座下粘贴特氟龙胶带 实测静音效果甚佳

Race2 (22).jpg

▲卫星轴的钢丝音一直是困扰玩家的头号问题,我们可以在卫星轴轴座与钢丝接触的卡口处涂抹润滑脂 起到消除钢丝触碰音和减小接触处的磨损也能够填充空隙 让卫星轴的手感更加稳定利落,注意 此处涂抹的润滑脂不宜太稀也不宜太稠 使用刚刚润轴的摩力克EM-50L即可

Race2 (23).jpg

▲最后连接安装好罗技K375S的主控 整个内胆就算组装完成了

Race2 (24).jpg

▲注意 在安装完FFC排线后要在下面垫一层隔离物 防止焊接后的轴体针脚刺穿排线

Race2 (25).jpg

▲因为双脚灯珠的针脚比较细 焊接后具有一定的锋利程度 建议使用特氟龙胶带进行粘贴遮盖

四、外壳

此款外壳是本次改造过程中给予我信心最大的部件,也是因为有了此款外壳的适配 才让我坚定了此次改装的计划,来自布老湿团队为了适配Race2优联版PCB专门设计制作的阳极铝金属底壳 命名:aboStudio Racer 键盘外壳
Race2 (26).jpg

Race2 (27).jpg

Race2 (28).jpg

▲关于此外壳的相关数据 例如6061、喷砂阳极氧化等等就不过多的介绍了 业界的标准也都如此,作为一名消费者乃至一名玩家 只要从底壳的各处细节和各部件衔接处的严密程度就能够知道这款外壳的水平和设计团队的水平,不过经过我的观察 暂时没挑出来毛病

Race2 (29).jpg

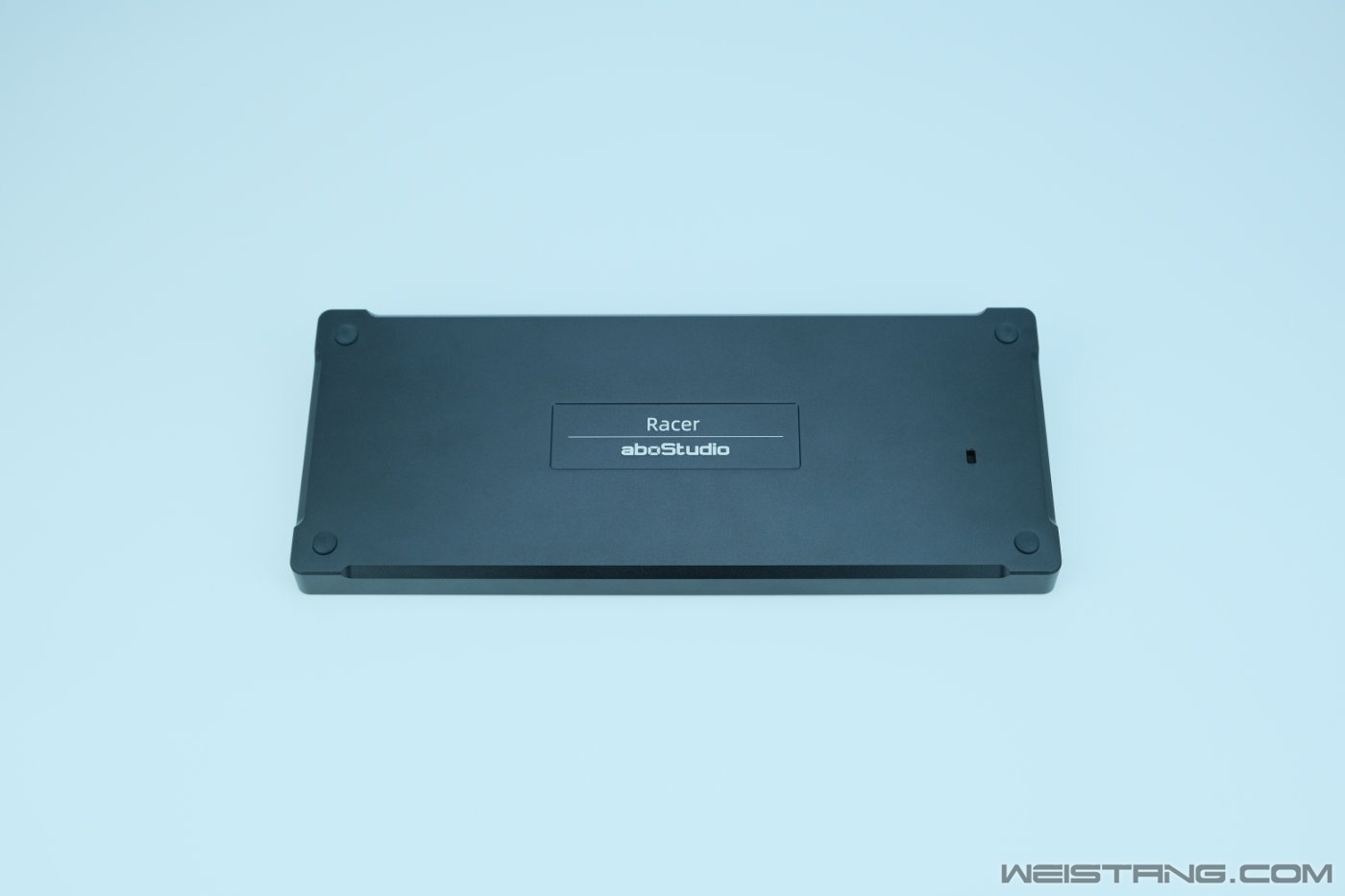

▲外壳背面没有进行特别的花样设计 仅在中部印刷了出品品牌和该外壳的型号以及一个键盘开关的开孔

Race2 (30).jpg

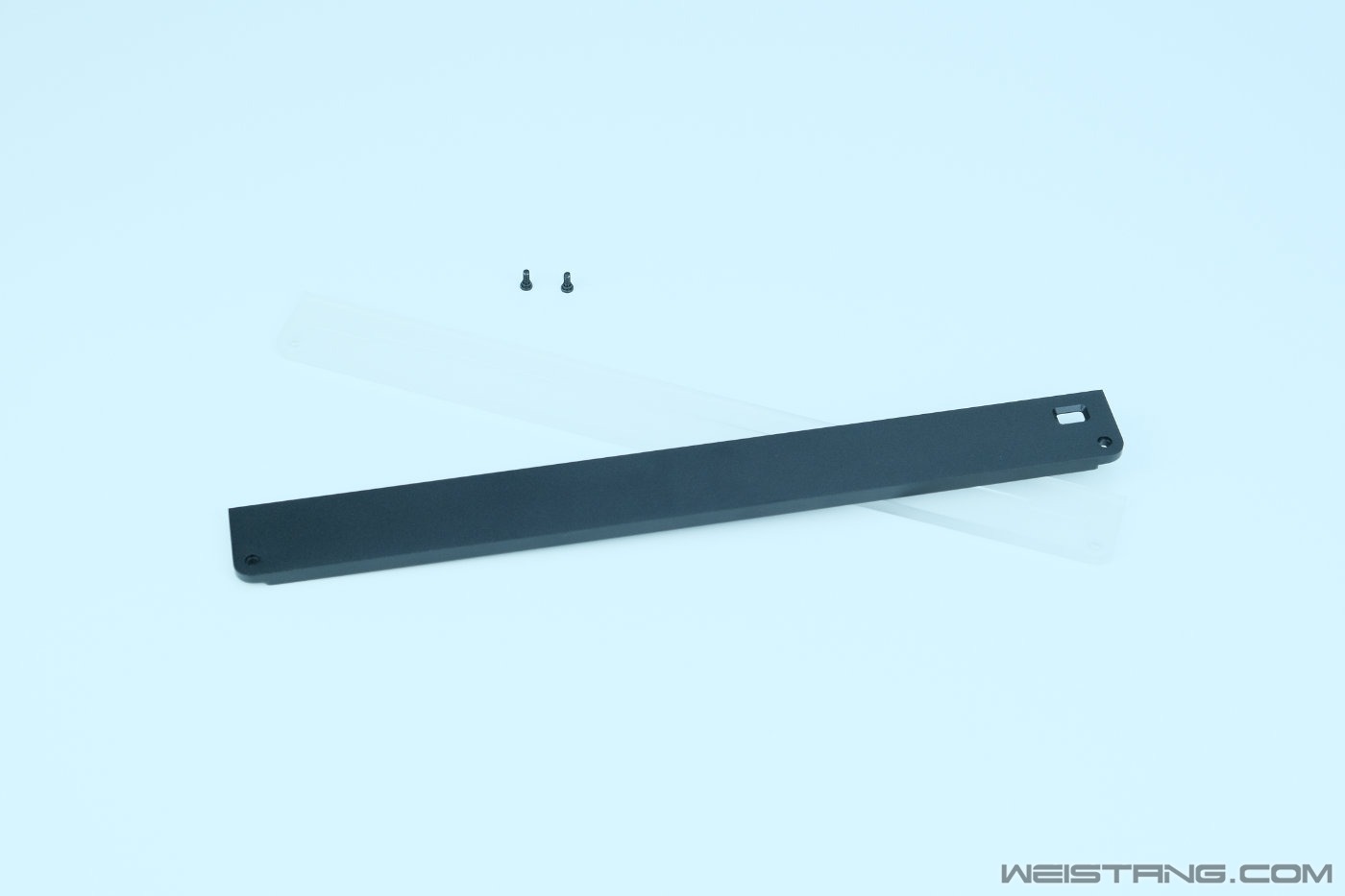

▲aboStudio Racer 键盘外壳默认配备了两款背侧护盖

Race2 (31).jpg

Race2 (32).jpg

▲其中亚克力背侧护盖用于适配Race优联版PCB 该护盖不会对优联主控所收发的信号造成阻挡和干扰,阳极铝金属背侧护盖用于适配有线版/原版Race键盘的PCB 该护盖与底壳本体喷砂颜色相同 两者如出一辙 无色差

Race2 (33).jpg

Race2 (34).jpg

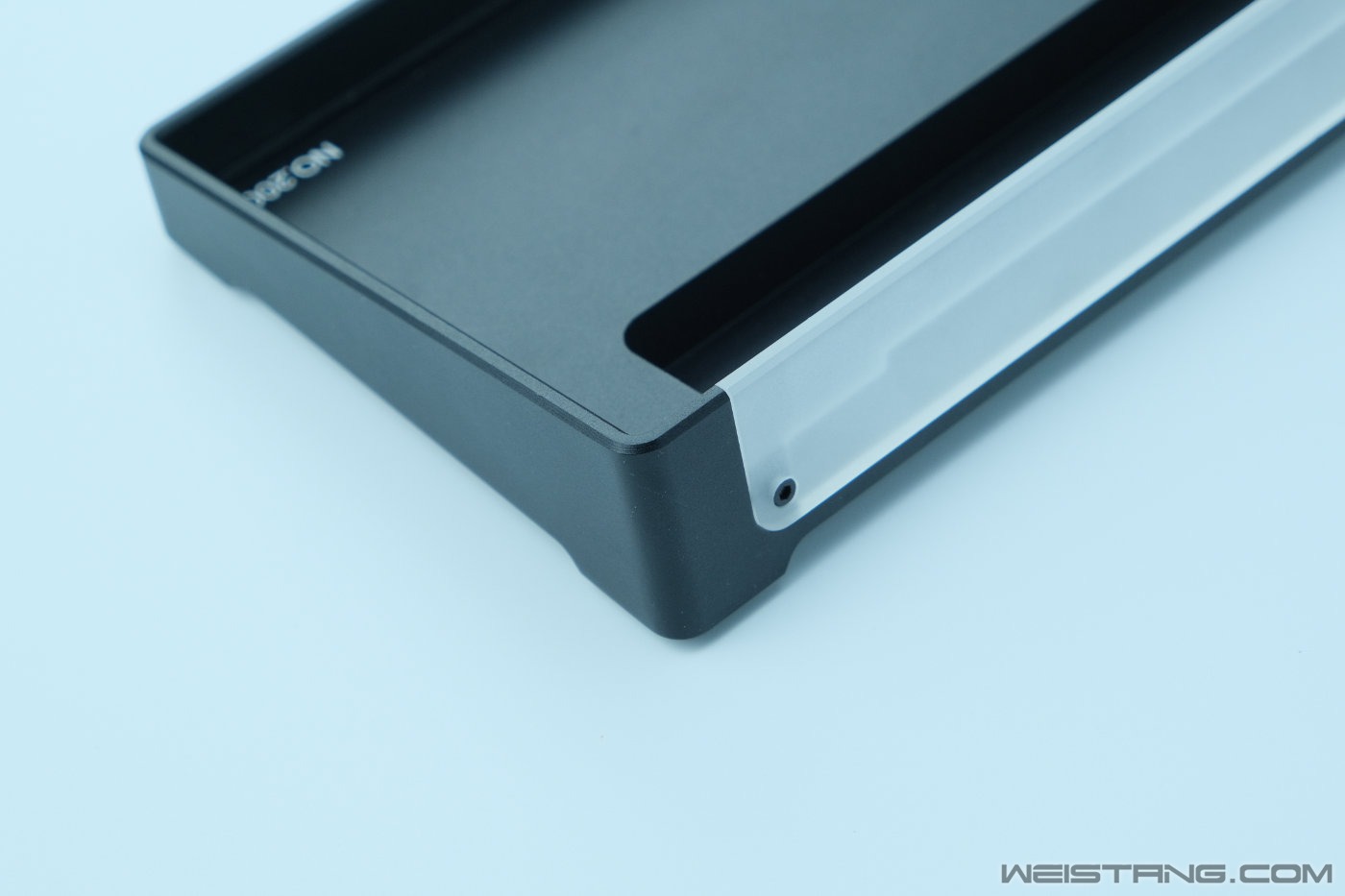

▲aboStudio Racer 键盘外壳护盖与底壳衔接处展示

Race2 (35).jpg

Race2 (36).jpg

Race2 (37).jpg

Race2 (38).jpg

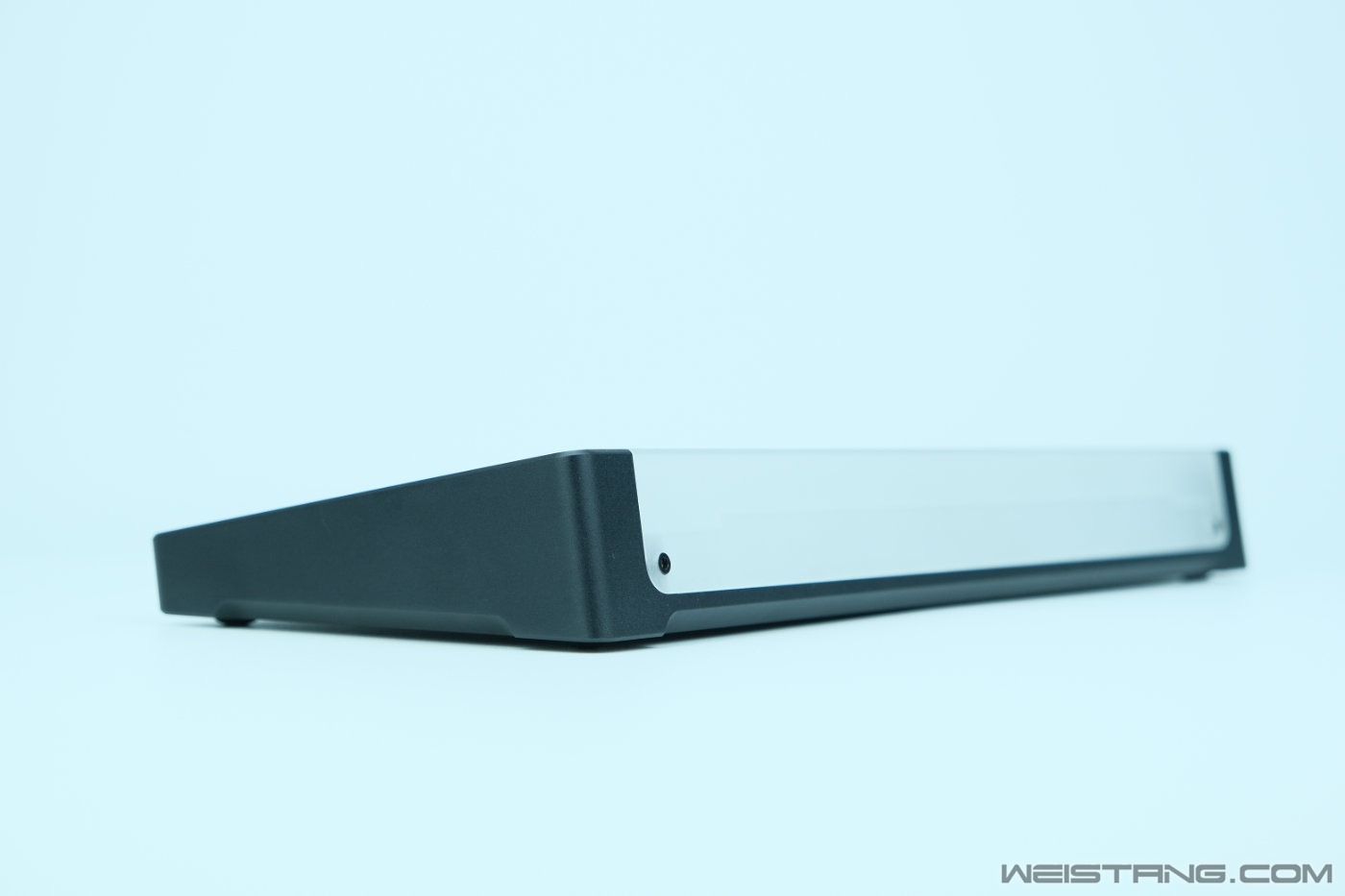

▲aboStudio Racer 键盘外壳多角度图赏

五、装配

到了这里基本上整把键盘就折腾的差不多了 接下来就是轻松而又重要的调试工作

Race2 (39).jpg

Race2 (40).jpg

Race2 (41).jpg

Race2 (42).jpg

▲在安装键帽之前可以好好的欣赏一下这低调且极致的内胆和外壳

六、整体图赏

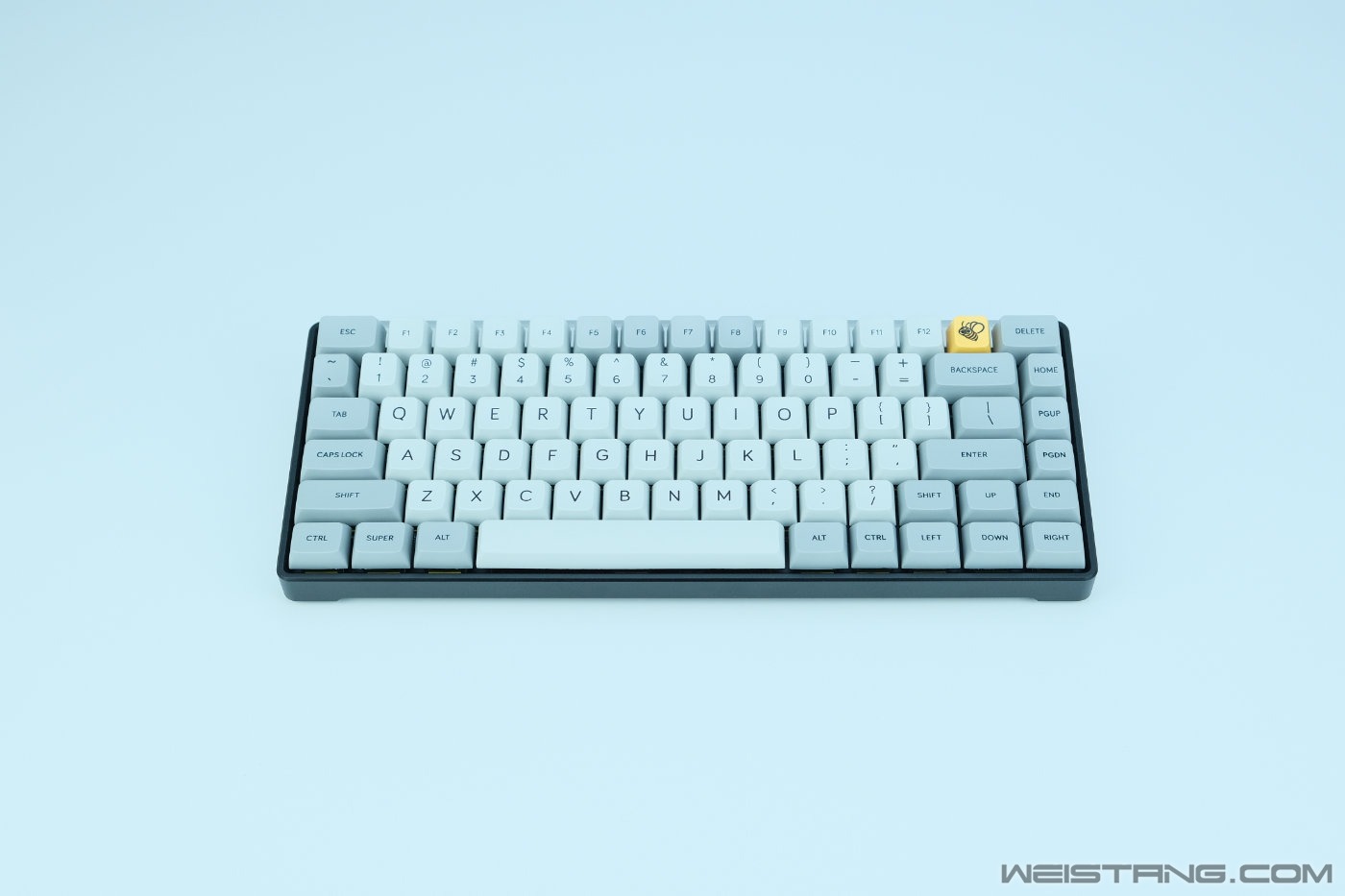

一番劳作之后总是要欣赏一下自己的劳动成果 何况是心满意足的劳动成果,键帽选用了MDA高度的大骨键帽 一是现在能够完全适配Race键盘的高质量热升华键帽本就不多 再就是一直想试一试独特的MDA高度球帽,经过一段时间的使用下来发现MDA高度很容易适应 键帽表面的纹理细中有粗 触感很不错

Race2 (43).jpg

Race2 (44).jpg

Race2 (45).jpg

Race2 (46).jpg

Race2 (47).jpg

Race2 (48).jpg

Race2 (49).jpg

Race2 (50).jpg

Race2 (51).jpg

Race2 (52).jpg

Race2 (53).jpg

七、总结


优联版Race机械键盘改造清单


整把键盘从想法到确定再到选材都是经过了一番考虑后才决定的 并没有操之过急 各部分都是呈完美之姿体现,在整个改造过程中并没有遇到稀奇古怪的阻碍 一切水到渠成,经过润滑后顺滑舒畅的五脚樱桃焦茶轴到手感柔中带刚的无钢PCB再到做工精细 工艺考究的aboStudio Racer 键盘外壳最后配上高度独特 手感突出的MDA大骨键帽 使得整把键盘的硬件配备达到极致,作为手感和牌面并存的一把75%布局82键位的优联无线键盘 唯有四个字可以形容:如愿以偿!
