AMD Radeon VII上手:7nm工艺怒战RTX2080

2019-1-14 01:09| 发布者: 大胖鸟| 查看: 800| 评论: 5|来自: 快科

摘要: AMD日前发布了全球第一款采用7nm工艺的游戏显卡“Radeon VII”,号称性能可以达到RTX 2080的档次。虽然还不足以完全扳回局面,但至少为后续反击奠定了一个小小的基础。Radeon VII仍然基于Vega架构,不过做了多项改进 ...

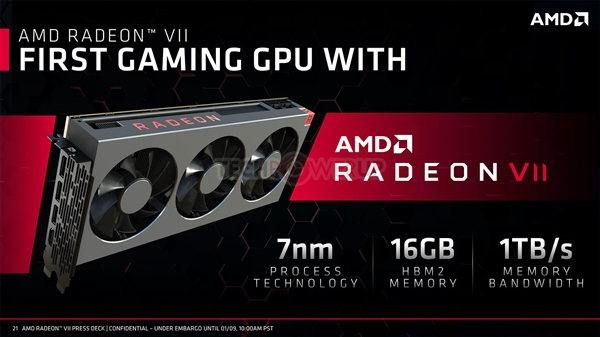

AMD日前发布了全球第一款采用7nm工艺的游戏显卡“Radeon VII”,号称性能可以达到RTX 2080的档次。虽然还不足以完全扳回局面,但至少为后续反击奠定了一个小小的基础。

Radeon VII仍然基于Vega架构,不过做了多项改进和提升,比如增强的异步计算等。晶体管数量从125亿个增至132.3亿个(多了不到6%),而工艺从14nm升级到7nm后,核心面积从495平方毫米缩小到331平方毫米,小了整整三分之一。

相比之下,12nm工艺的RTX 2080 TU104核心集成了136亿个晶体管,面积却有545平方毫米。

AMD声称,Radeon VII的游戏性能对比RX Vega 64平均提升了29%,这是从25款游戏中测试得来的结果,包括八款DX12游戏、两款Vulkan游戏,因此单位面积游戏性能提升了1.8倍。




Radeon VII拥有60个计算单元(3840个流处理器),介于RX Vega 64/56之间,显然是台积电7nm工艺初期良品率还不是很高,不得不做一些阉割。

核心频率基础1450MHz,加速最高1800MHz,浮点性能最高13.8TFlops。

而核心面积的缩小,使得集成的HBM2显存颗粒从两颗翻番到四颗,容量为16GB,同时显存位宽也增加一倍来到4096-bit,同时频率提升到1GHz,带宽高达1TB/s,增加了1.1倍。




Radeon VII显卡的造型和水冷版RV Vega 64如出一辙,只是散热换成了三个风扇,整体更紧凑一些,同时依然有金属外壳和背板、R字信仰灯。

输出接口三个DisplayPort、一个HDMI,没有提供USB Type-C VR功能,而考虑到AMD是VirtualLink联盟成员,这一点颇为奇怪。

辅助供电为双8针,也就是最大供电能力375W,相比300W TDP高出了75W,应该仍有一定超频空间。

价格和RTX 2080一样都是699美元,2月7日上市。
