RTX 2060评测 功耗和性能都赶上1070ti了!

2019-1-14 00:57| 发布者: 大胖鸟| 查看: 69676| 评论: 1|来自: 快科

摘要: 一、前言:图灵甜点正式到来在RTX 2080/Ti发布5个月之后,RTX 2060也终于发布了,在2019年1月7号的CES展会上,NVIDIA CEO黄仁勋正式向世人展示了这块图灵构架的甜点产品。既然采用了RTX的前缀,那么RT Cores光线追踪 ...

一、前言:图灵甜点正式到来

在RTX 2080/Ti发布5个月之后,RTX 2060也终于发布了,在2019年1月7号的CES展会上,NVIDIA CEO黄仁勋正式向世人展示了这块图灵构架的甜点产品。

既然采用了RTX的前缀,那么RT Cores光线追踪核心和Tensor Cores张量计算自然也不会缺席。在NVIDIA公司的大力推动下,玩家已经可以在《战地5》游戏、3DMark Port Royal测试中体验到实时光线追踪所带来的画面震撼,并且在帧率上也有不错的表现。


至于另外一个耗费了大量晶体管的DLSS(深度学习超级采样抗锯齿技术),《最终幻想15》已经首发支持,NVIDIA也给出了承诺,在2019年1月份,《战地5》将会推送带有DLSS技术的更新。

由于DLSS完全不需要消耗CUDA资源,因此在性能上能够有非常大的提升,在打开DLSS之后,同时打开DXR,帧率比DLSS关闭时要高了23FPS,甚至已经逼近了关闭DXR时的帧数。

由此看来,DLSS技术能够大幅度减轻GPU负担,同时也能提升实时光线追踪技术的游戏体验。

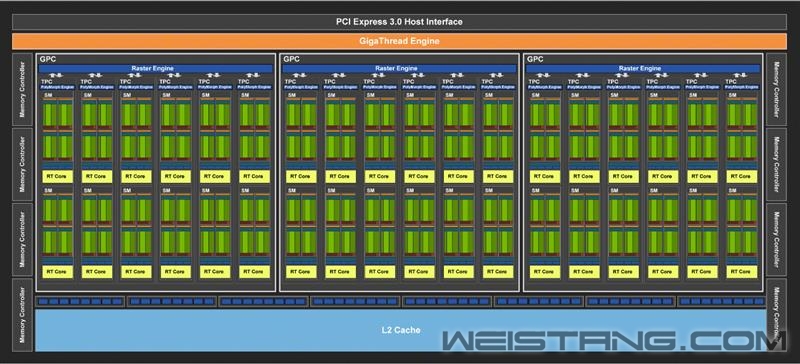

RTX 2060是在RTX 2070的TU106-400核心上阉割一刀后的产物,核心代号为TU106-200A-KA-A1,晶体管规模达到了108亿,芯片面积445平方毫米,內建有1920个CUDA核心,同时有120个纹理单元、48个ROP单元、240个Tensor核心、30个RT核心,三个带宽为64bit的双通道显存控制器组成了总量为192bit的显存控制单元,大小为6GB。



从参数上来看,RTX 2060是在RTX 2070的基础上稍作阉割后的产物,整体上RTX 2070的计算单元规模是RTX 2060的1.2倍;同样的对比我们可以看到GTX 1070的核心规格则是GTX 1060的1.5倍,由此来看这一代的60是相对良心的产品。

再来对比RTX 2060与上一代中高端的GTX 1070,可以发现他们的流处理器数量都是1920个,纹理单元数量也同为120个,核心加速频率也差不多。主要的不同在于RTX 2060的ROPs数量少了16个,但是由于采用了最新的GDDR6显存,显存带宽达到了336GB/s,比GTX 1070的256GB/s高出了不少。

透过上面的对比我们可以看出,RTX 2060对位的上代产品并不是GTX 1060,而是GTX 1070。

在10月份,快科技的RTX 2070首发评测中,我们曾经对比图灵与帕斯卡的流处理器运行效率,发现在同频率、同样流处理器数量的条件下,图灵构架相比帕斯卡能有16%的性能提升。

因此我们猜测,RTX 2060的性能将会比GTX 1070强16%左右,甚至不会比GTX 1080差多少



透过GPU-Z的截图,我们还可以看到这一次的RTX 2060采用了三星的GDDR6显存颗粒。众所周知三星颗粒的不论显存延迟还是超频潜力,都远远优于其他供应商。这对于喜欢超频的玩家来说,算是一件好事。


二、外观:一样的煤气灶 三星显存颗粒是亮点

整体外观上与RTX 2070并没有什么不同,依旧采用了双风扇的煤气灶造型。

背部有这一块非常有分量而且看上去质感不错的一体化金属背板,能够辅助散热并加固显卡。

显卡的顶部视图,GEFORCE RTX自带信仰灯。

拆除背板后可以看到显卡的PCB板,比散热器短了一截。

RTX 2060的视频接口与其他图灵显卡有所不同,增加了一个DVI接口,DP1.4减少到了2个,还有一个HDMI 2.0和一个TYPE-C接口(非公版基本都没有Type-C)。

虽然同样煤气灶外形,但是公版的RTX 2060散热器并未采用均热板,而是传统的热管散热,在PCB板上覆盖着一层金属框架,不仅能够加强显卡强度防止PCB板被拉弯,还能辅助显卡散热。

与RTX2070略为不同的TU106-200A-KA-A1核心,KA表示缺失2颗显存,带“A”表明可出厂预超频。

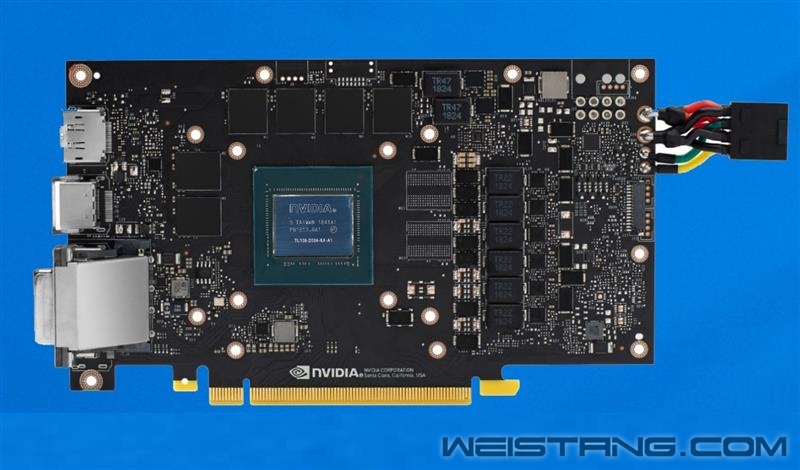

去除背板以及散热器后的PCB板裸照,RTX 2060的8Pin供电口设计比较雷人,它并没有焊在PCB板上,而是通过延长线固定在背板上。

RTX 2060采用6+2相供电设计,显存采用了来自6颗三星的GDDR6颗粒,容量6GB、频率14000MHz、位宽为192bit、带宽336GB/s。


三、理论性能测试:3DMark TS领先GTX 1060 80%


为了尽可能发挥显卡性能,不让处理器成为测试瓶颈,我们选择了i9-9900K平台,并将其超频至5.0GHz。内存使用了芝奇幻光戟C14,并将其超至4000MHz的频率,时序为18-20-20-45 CR2。

3DMark Time Spy

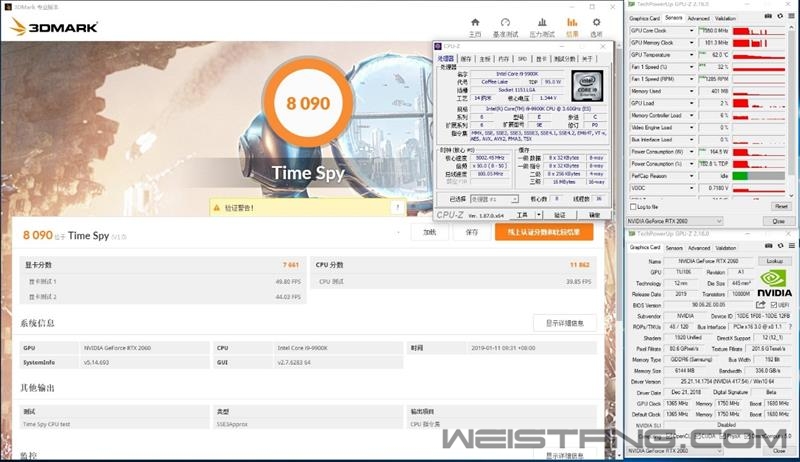

在2K分辨率3DMark Time Spy测试中,RTX 2060图形分数达到了7661分,核心温度最高62℃,核心运行一直最高1950MHz,显卡最大功耗达到了164W。

在4K分辨率3DMark Time Spy Extreme测试中,RTX 2060图形分数为3449分,核心温度最高56℃,核心运行一直稳定在1935MHz,显卡最大功耗达到了164W。

3DMark Time Spy测试中,RTX 2060与GTX 1060 6GB失去了可比性,2K分辨率下能够领先后者3398,领先幅度将近80%;即便面对更强的GTX 1080也毫不逊色,可以领先426分。

在4K分辨率的测试中,RTX 2060比GTX 1060多了1520分,领先幅度为79%;和GTX 1080相比,也能领先161分。

3DMark

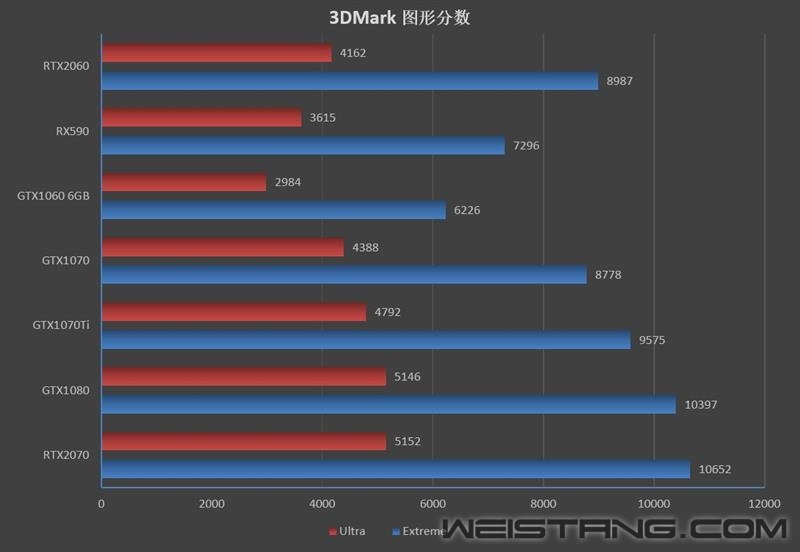

在3DMark Fire Strike Extreme测试中,RTX 2060的图形分数为8987分,最高运行频率1950MHz,最高温度60度,最大功耗162W。

在3DMark Fire Strike Ultra测试中,RTX 2060的图形分数为4162分,最高运行频率1950MHz,最高温度59度,最大功耗160W。

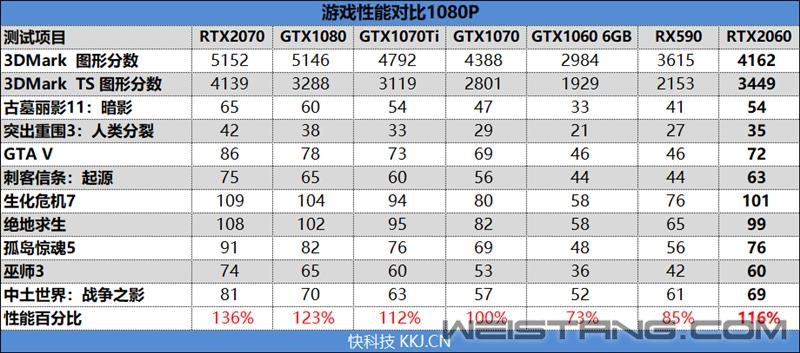

从上表可以看出,RTX 2060在3DMark中的测试成绩比较一般,2K分辨率下仅仅比GTX 1070多了219分,4K分辨率下甚至还不如GTX 1070,少了226分。

那么游戏性能如何呢?



四、功耗测试

RTX 2060的流处理器规模与GTX 1070同为1920个,远远高于GTX 1060的1280个,160W的TDP也只是比GTX 1070高了10W。至于实际表现如何,还是要看具体的测试。

分别测试待机以及Furmark的温度表现。测试所用的电源为酷冷至尊V850铂金牌电源。

另外,我们是使用超频平台进行测试,整个平台读出来的功耗会比默认频率时高出20W左右。

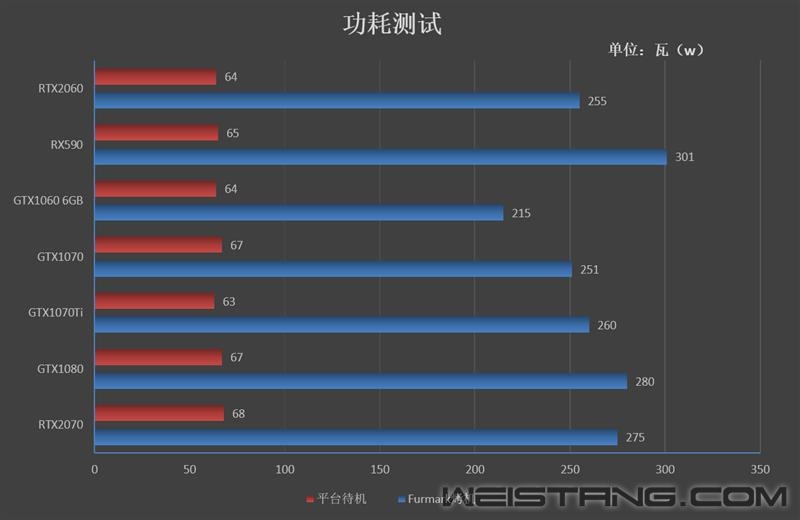

从功耗上面来讲,RTX 2060没有太大惊喜。待机时,几张显卡的功耗最高也只有68W,最低的是63W,这些可以看作是测试时的误差,没有太大不同。

在使用Furmark进行烤机时,RTX 2060平台的整机的功耗比GTX 1070高了4W,比GTX 1070 Ti少了5W。
