前言
全透明的设计就像一阵异类的狂风，席卷了多款ORICO的存储类产品。从2.5英寸的硬盘盒到3.5英寸的硬盘盒，现在就连硬盘座和USB HUB的新品都是全透明的设计方案。感觉这阵透明系列的风潮要延续到今年年底。少年时全透明外壳的电子设备只有任天堂的GAME BOY给我留下了很深的印象，后期的GBC主机也有过相同的设计，全透明的外壳让电子产品显得不再那么神秘，很直观的就能看清楚电子产品的内部构造，特别是凸显电子技术的特殊美感。
开箱

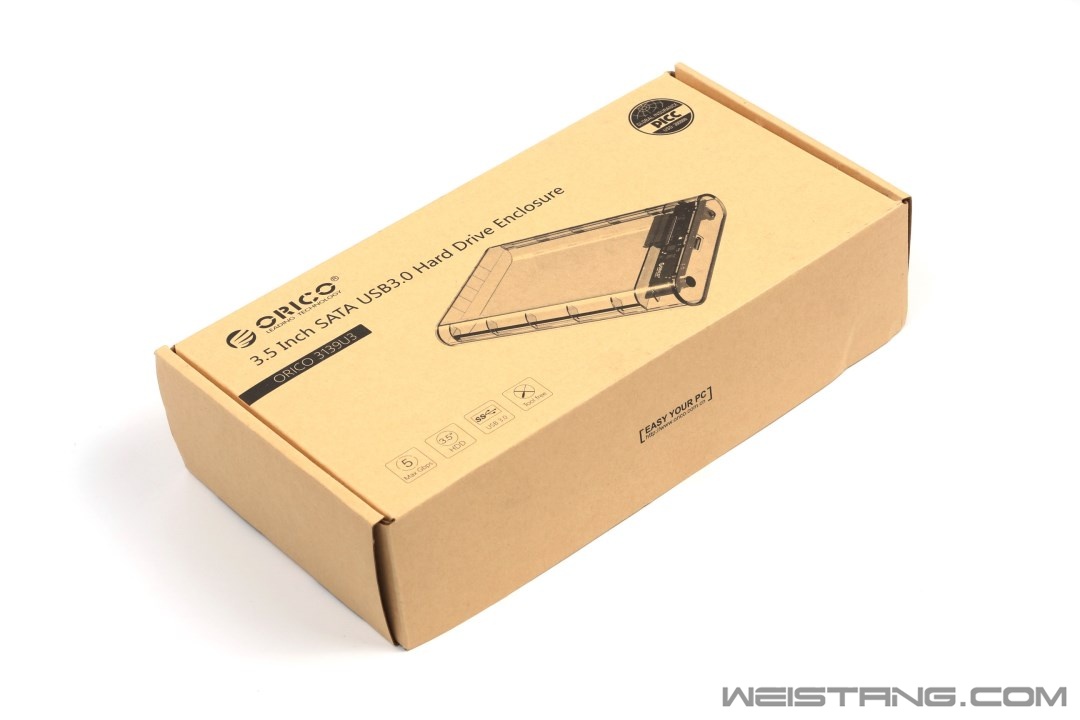

包装特写，这次直接牛皮纸盒子不再套白色马甲了。

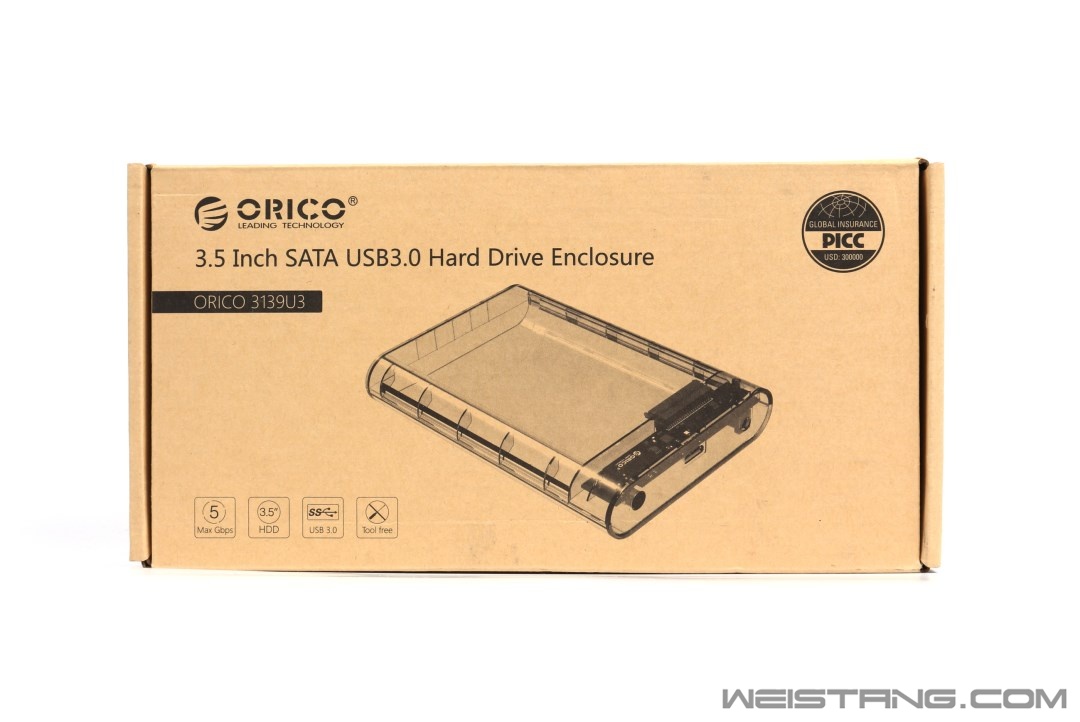

从外包装就能看出这款ORICO 3139U3 3.5英寸硬盘盒是全透明的设计。

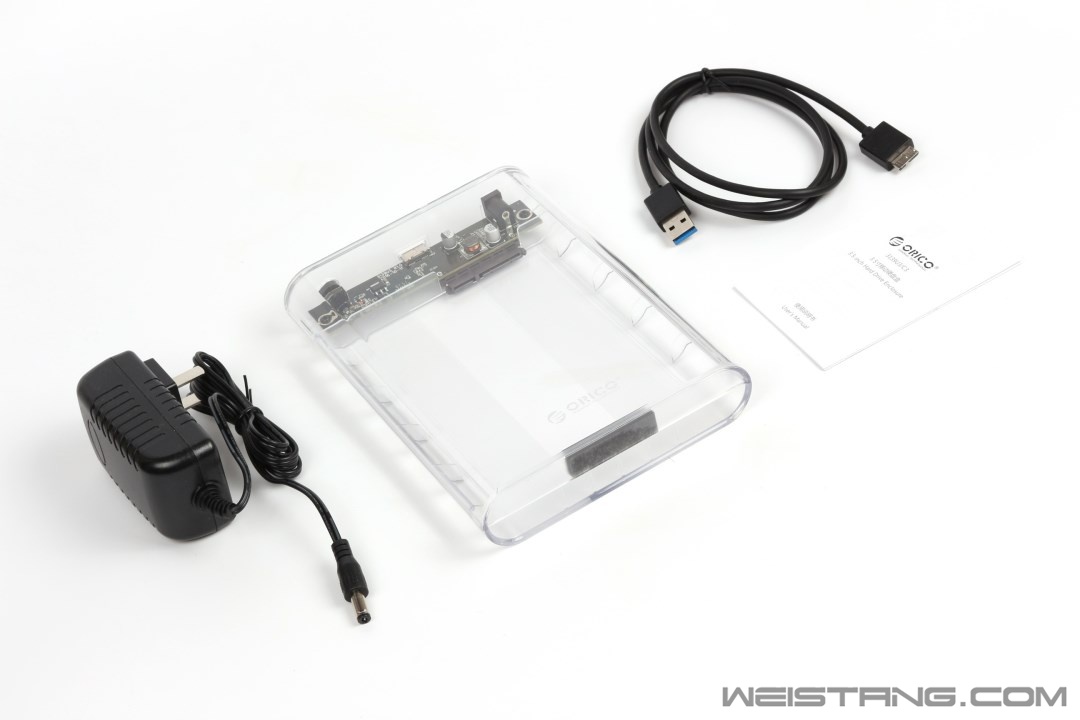

随产品配件有电源适配器、USB3.0数据线、产品说明书。
产品特写

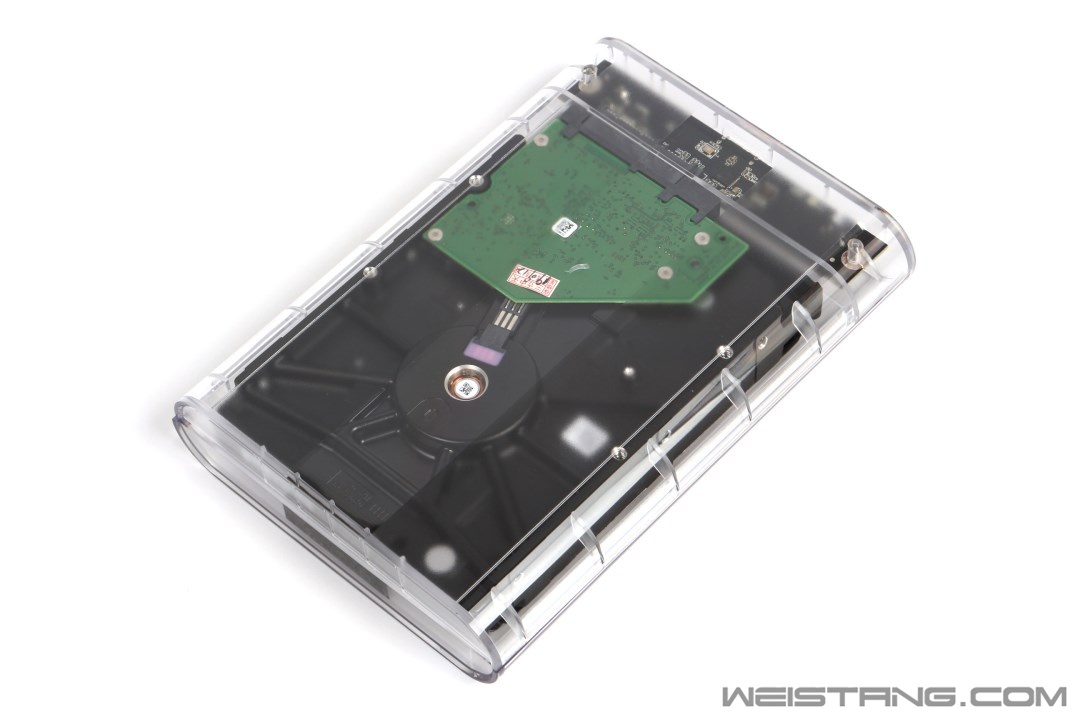

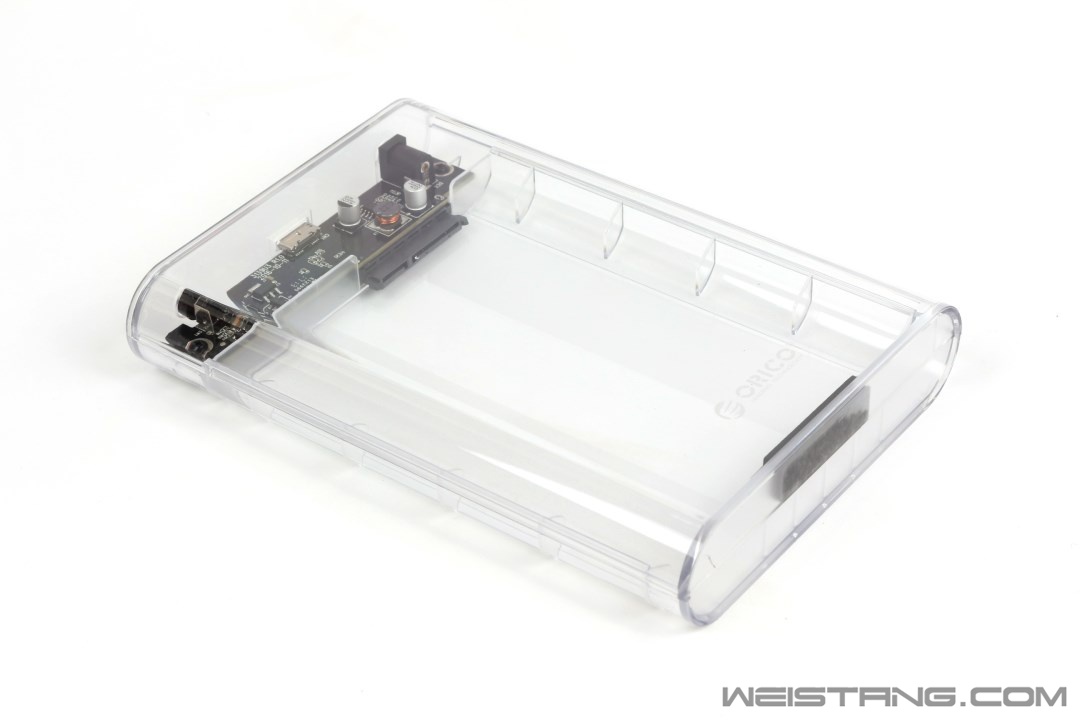

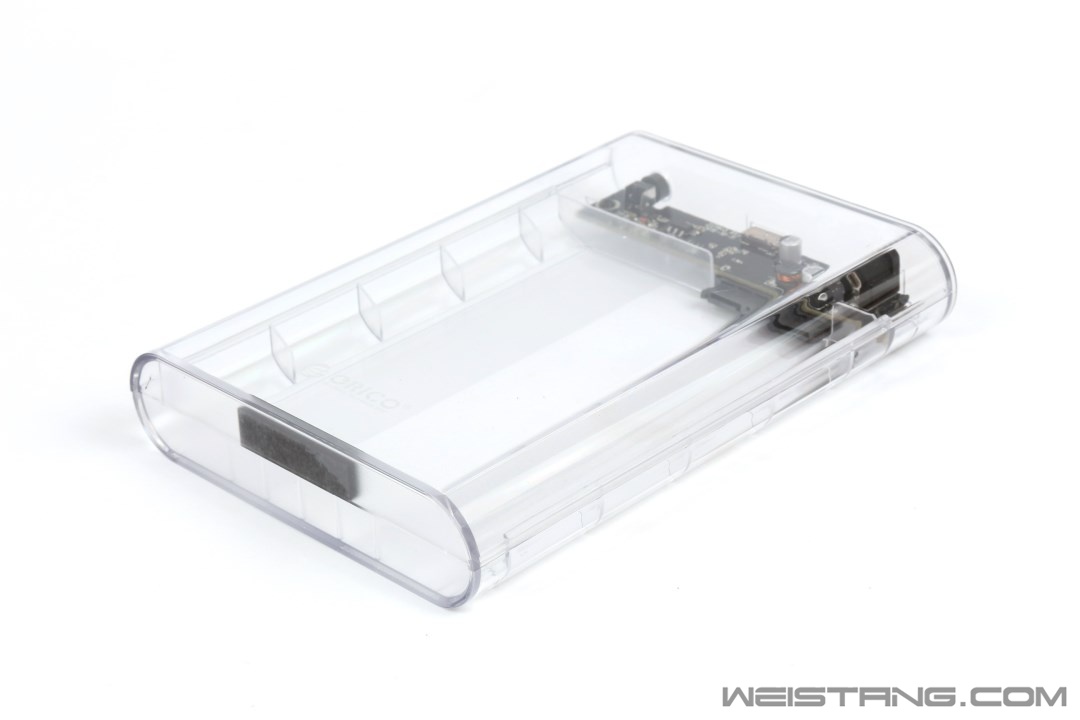

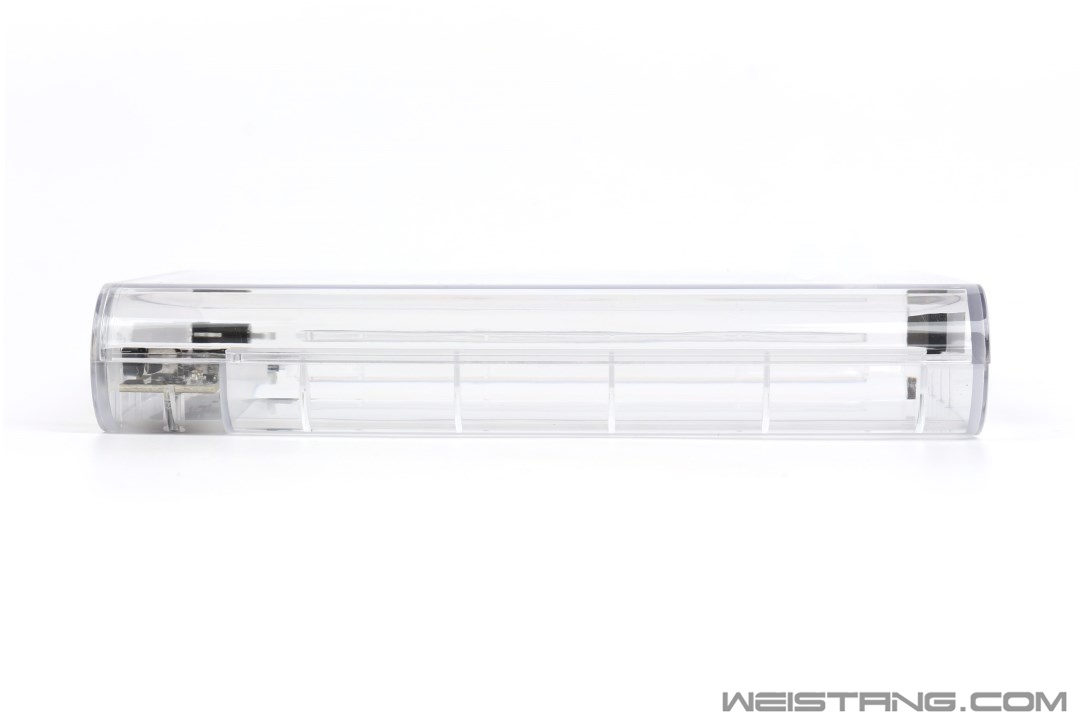

硬盘盒特写

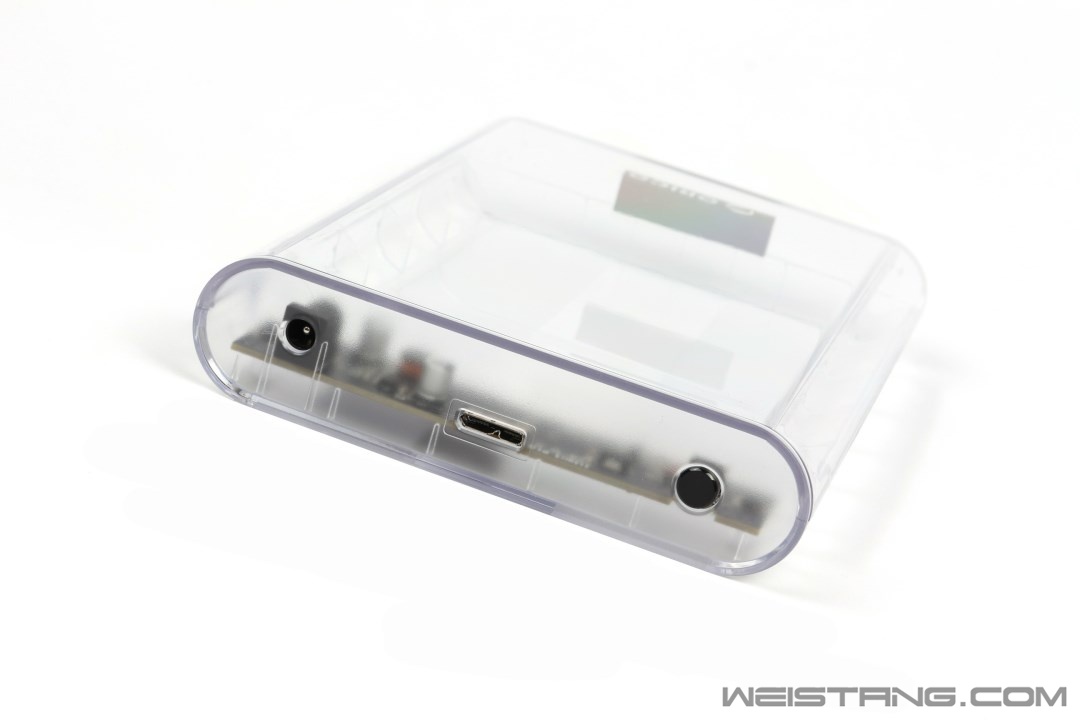

硬盘盒接口部分

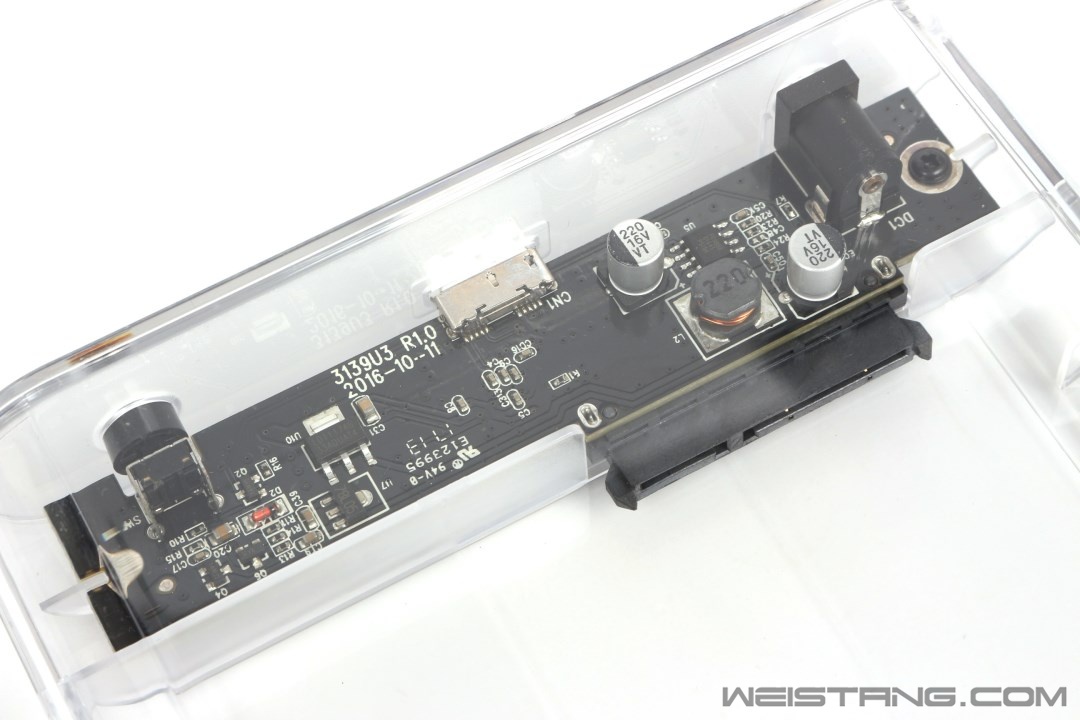

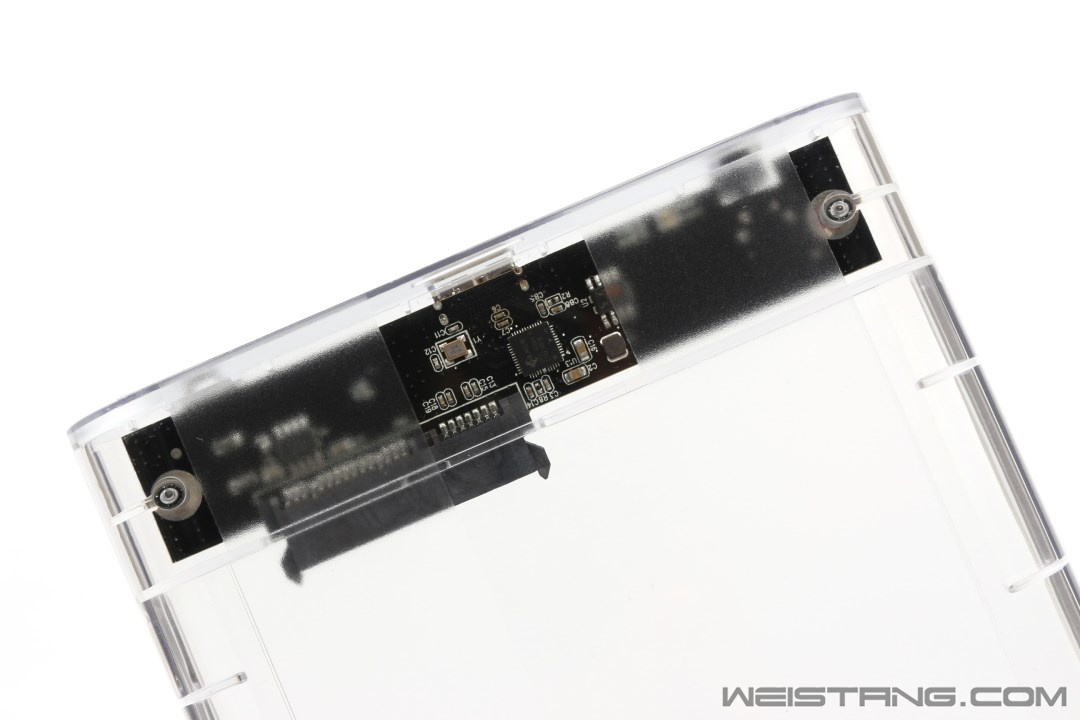

硬盘盒前端的PCB部分负责整个硬盘的开关、电路、输入及输出功能，产品核心的部分都在这里。

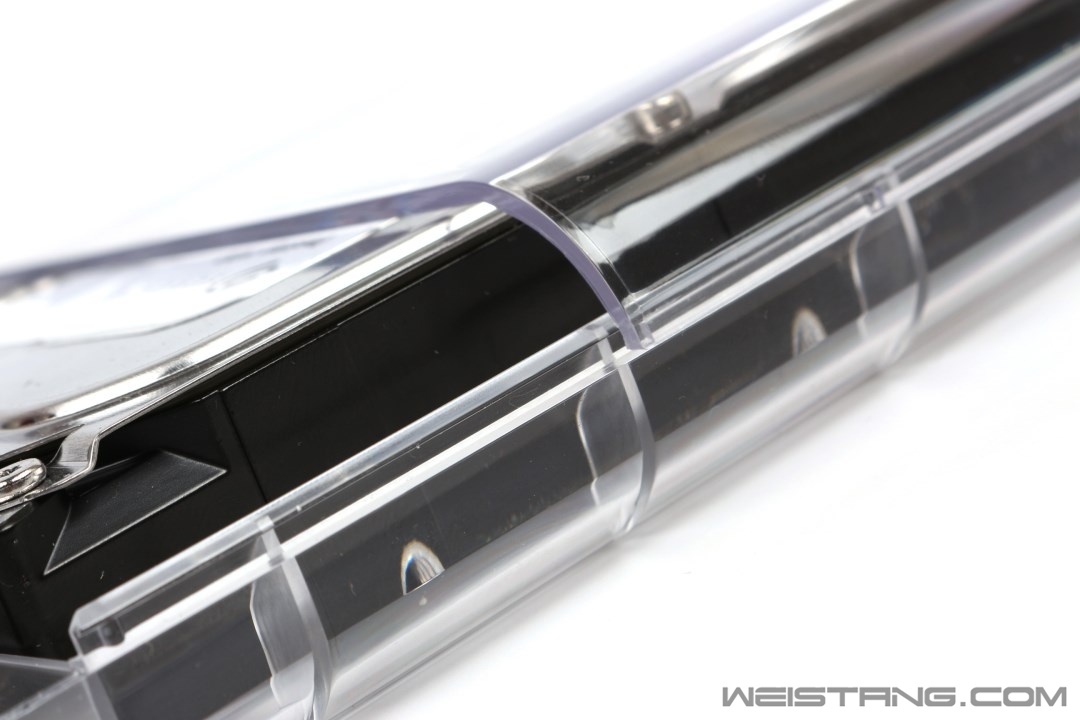

硬盘盒的背面有两条磨砂文理的造型，在这里应该仅仅是造型，防滑感不明显。

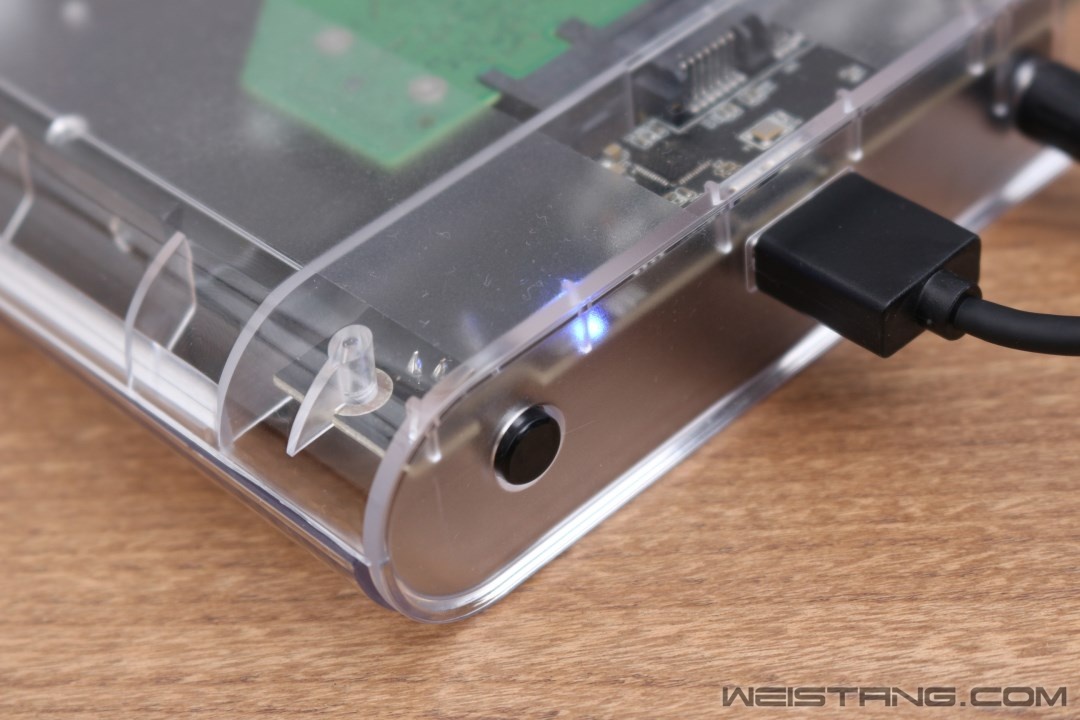

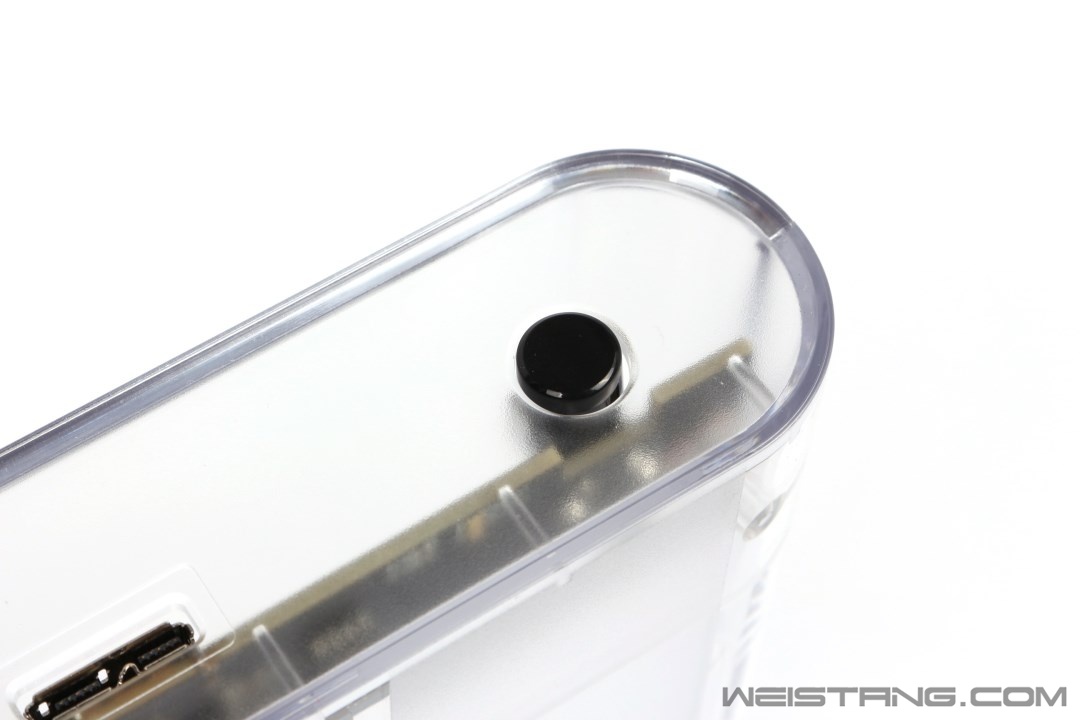

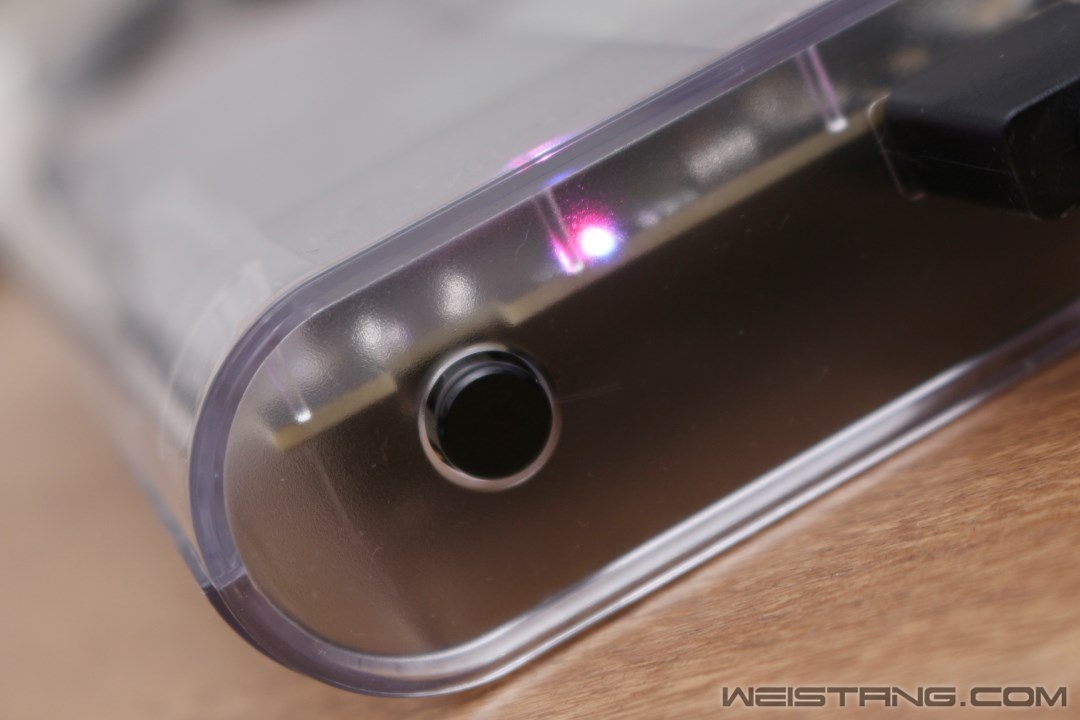

硬盘盒的开关部分，开关采用的是垂直式4脚方形开关，触发时需要些力度。

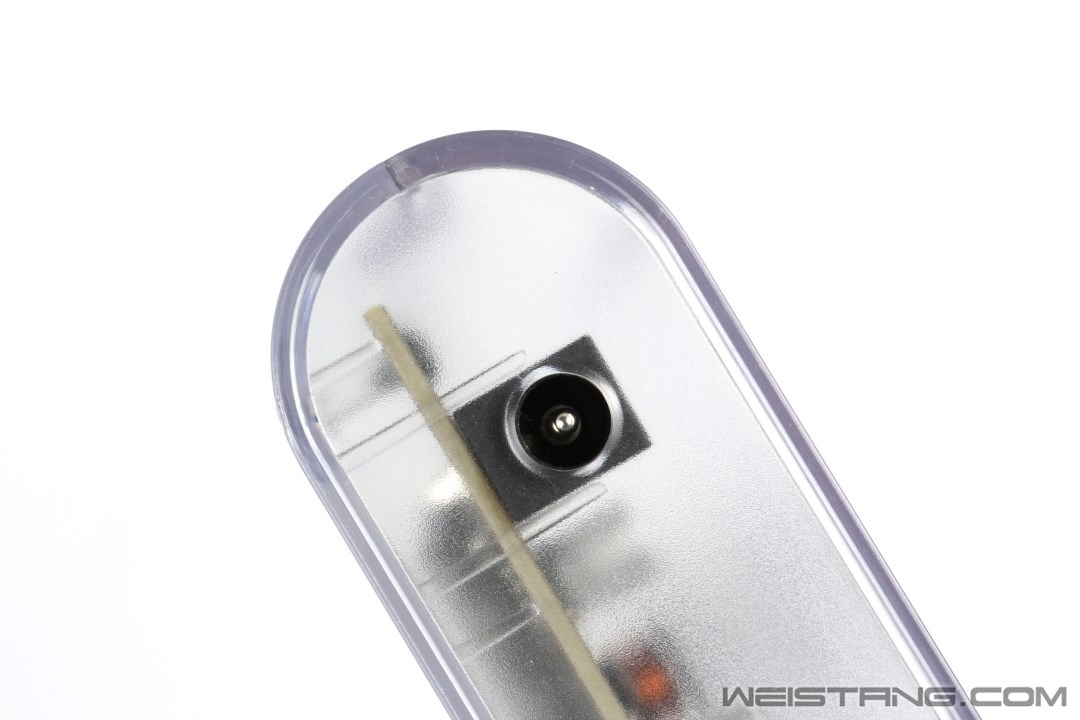

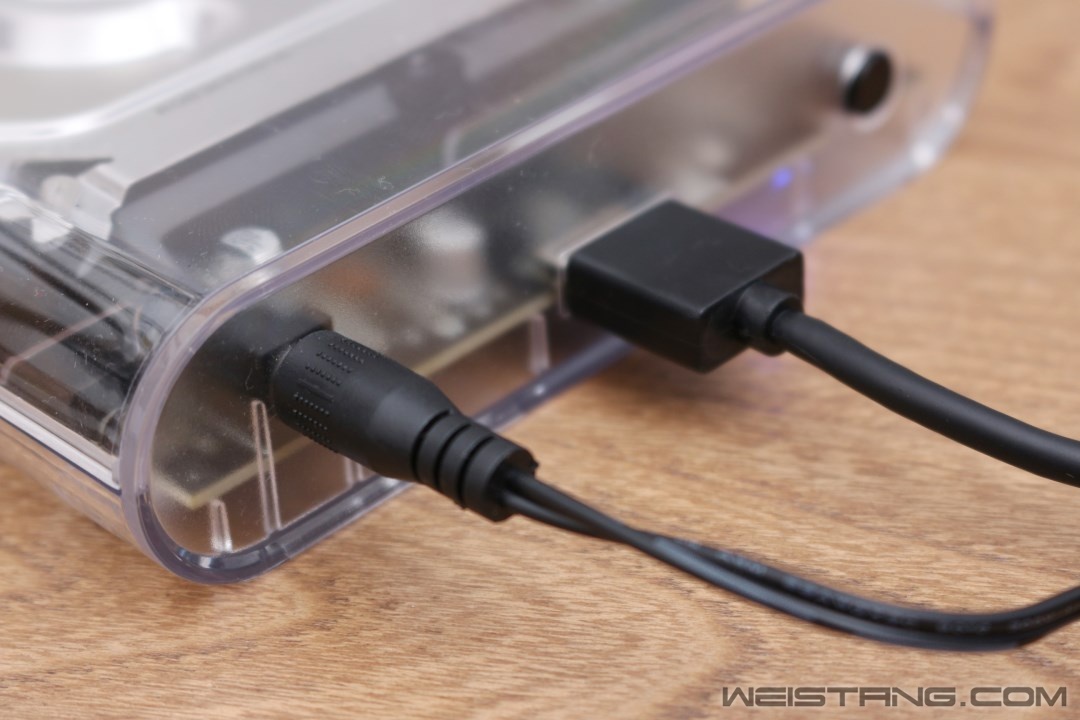

电源适配器的12V供电接口。

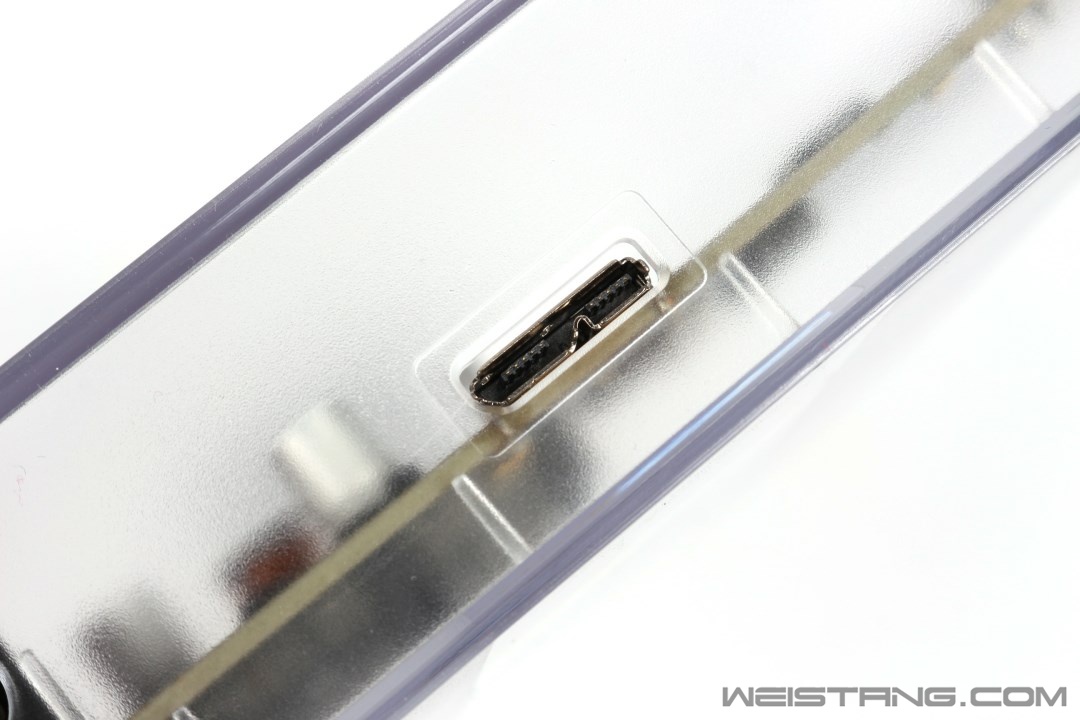

MicroUSB 3.0 b型母口，现在很多2.5英寸的移动硬盘都是这类接口，其实我建议可以把这接口升级为USB Type-C接口，插拔起来更加方便。
将硬盘盒的上壳向后抽拉就能打开上盖，在抽拉的时候可能会感觉比较紧所以尽量要慢一点。

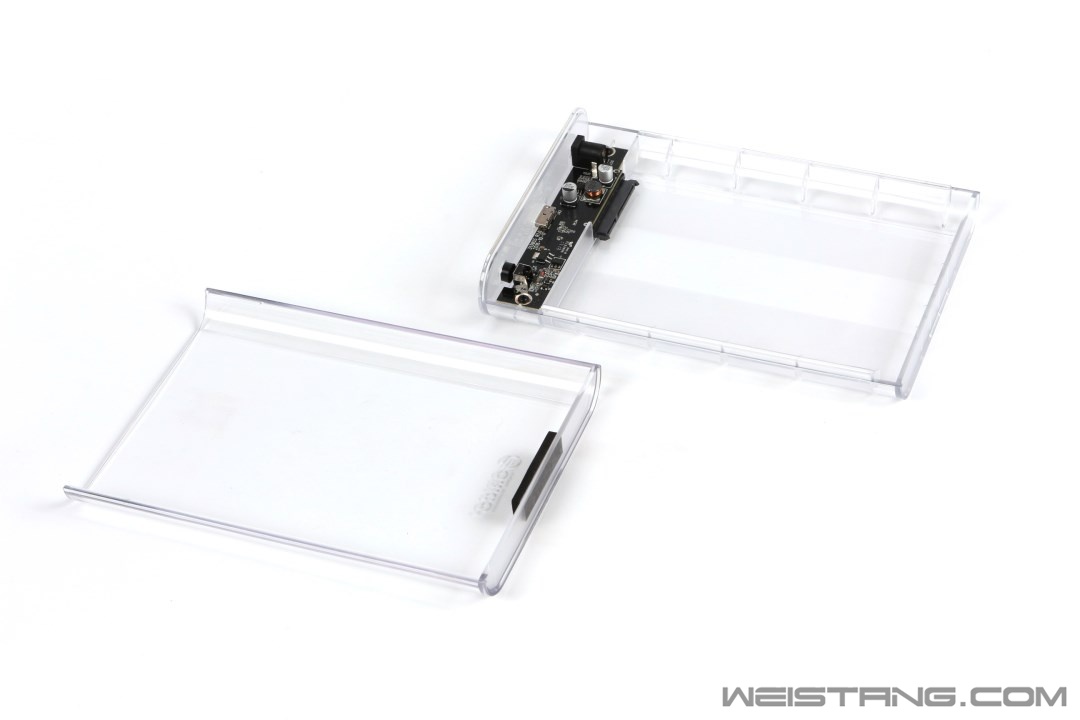

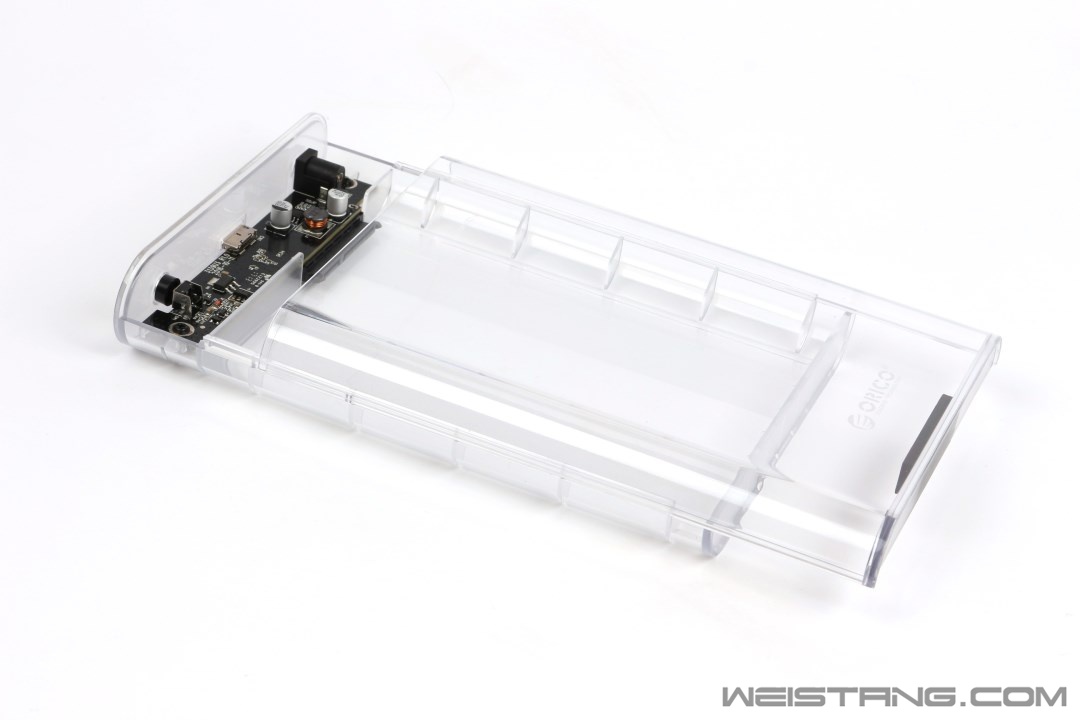

上下壳特写
电路部分

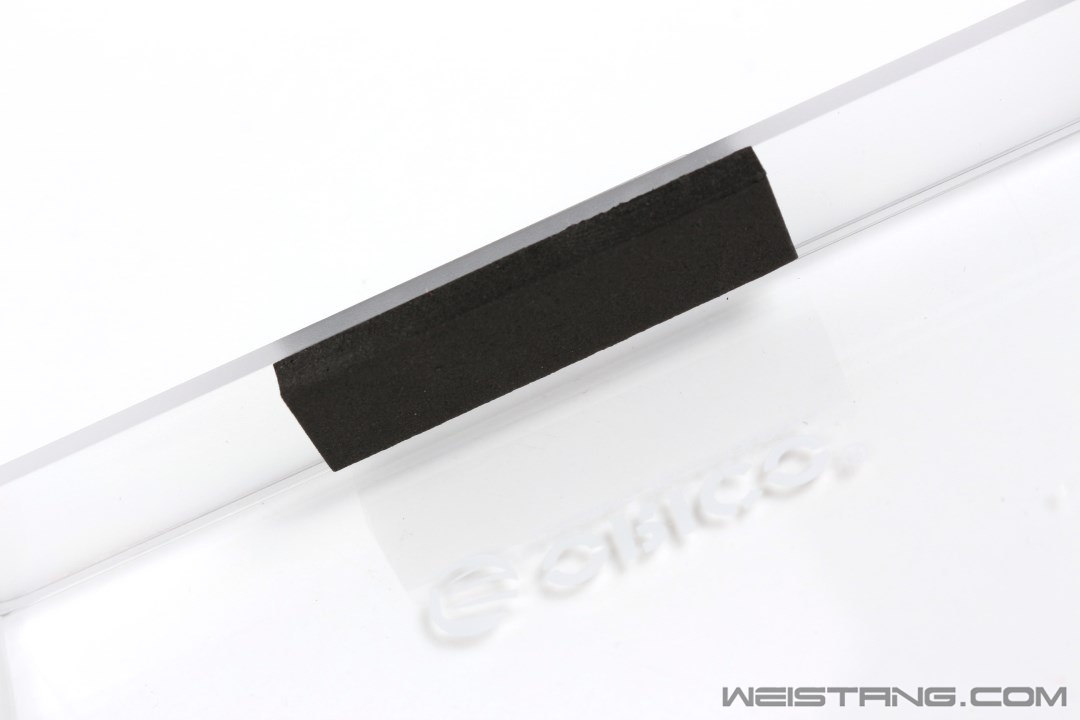

上壳的末端内侧有防震海绵，海绵可以让内部的硬盘固定的更牢固，避免晃动造成硬盘移位出现接口不牢固的问题。
装上硬盘以后滑动上盖将盘盒固定牢固。

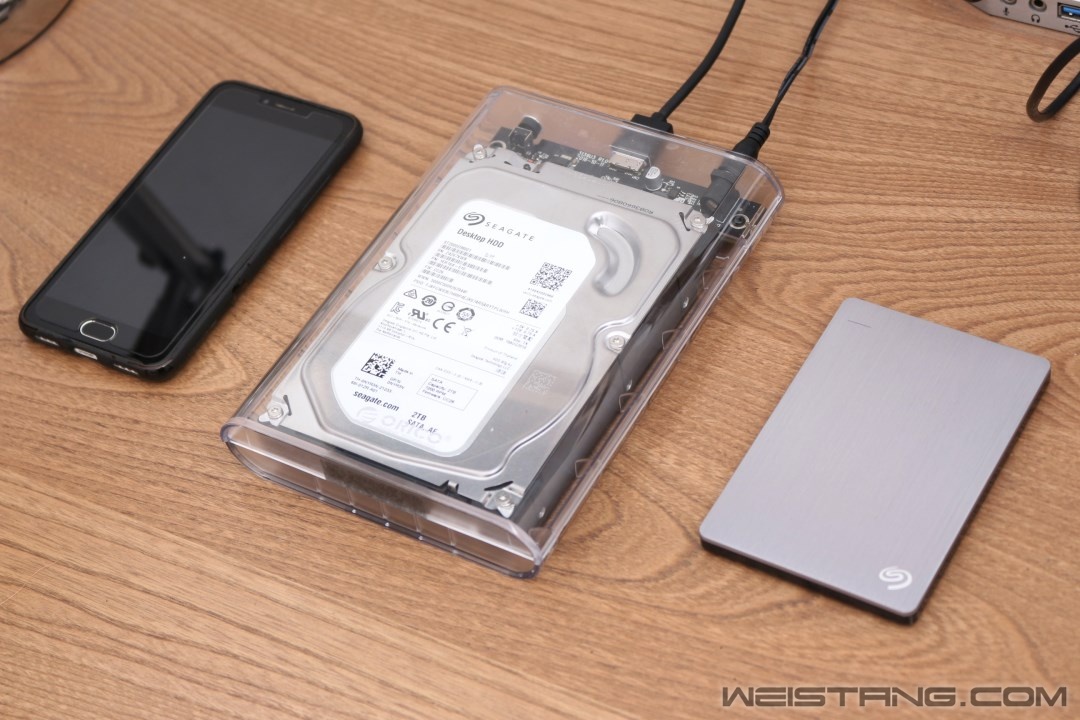

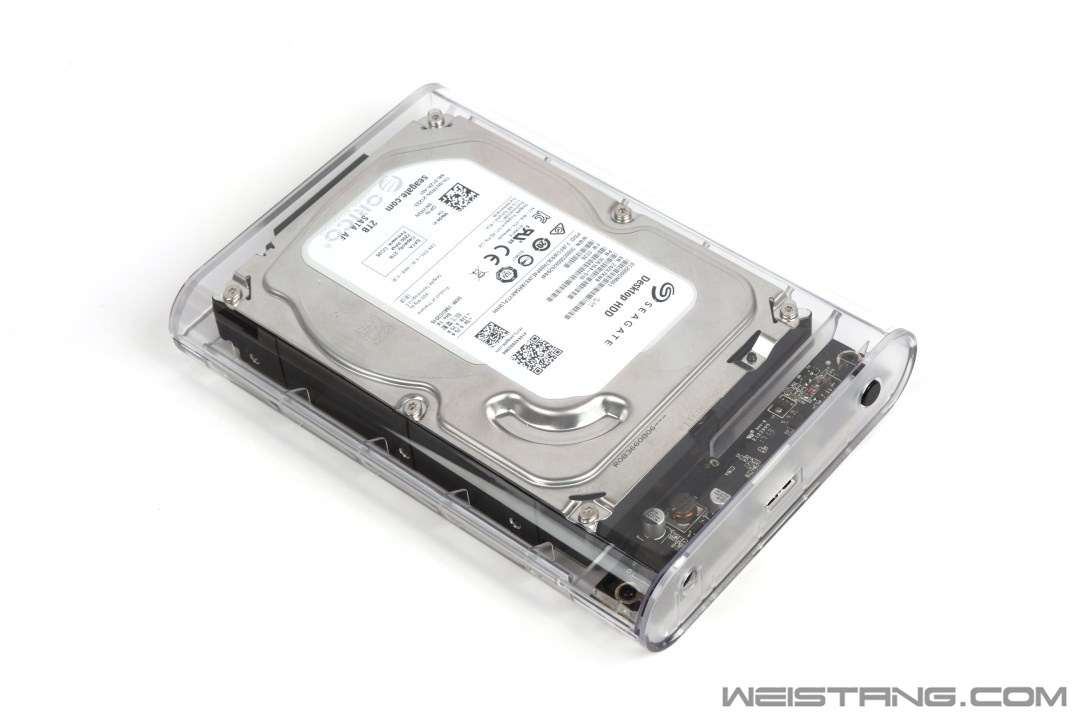

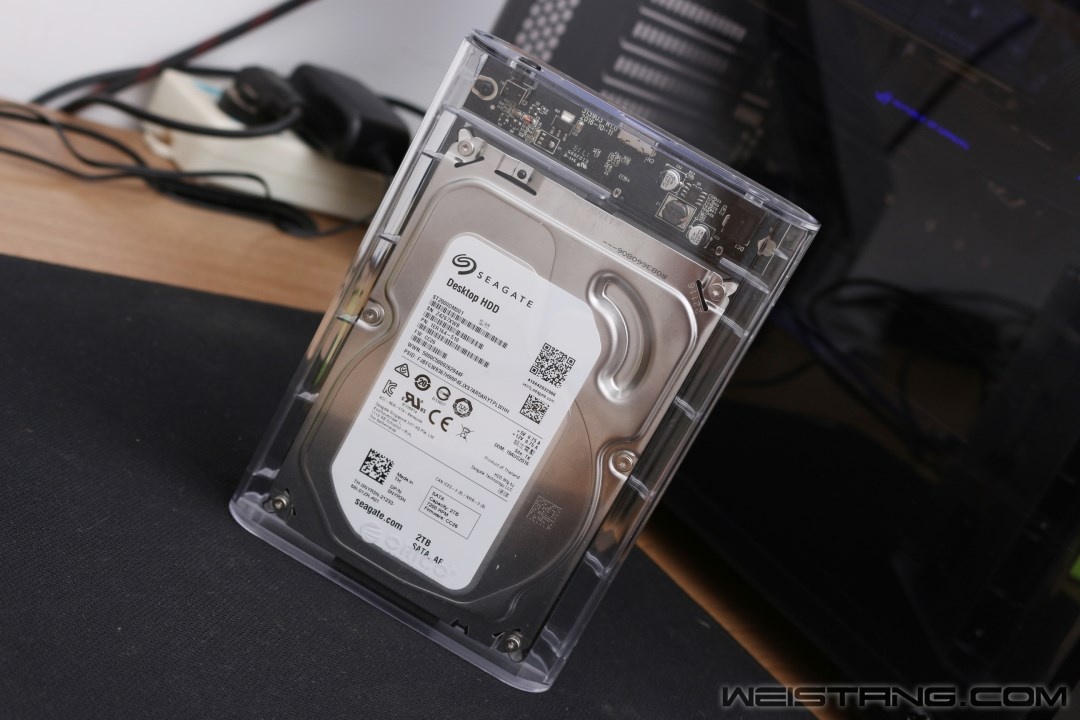

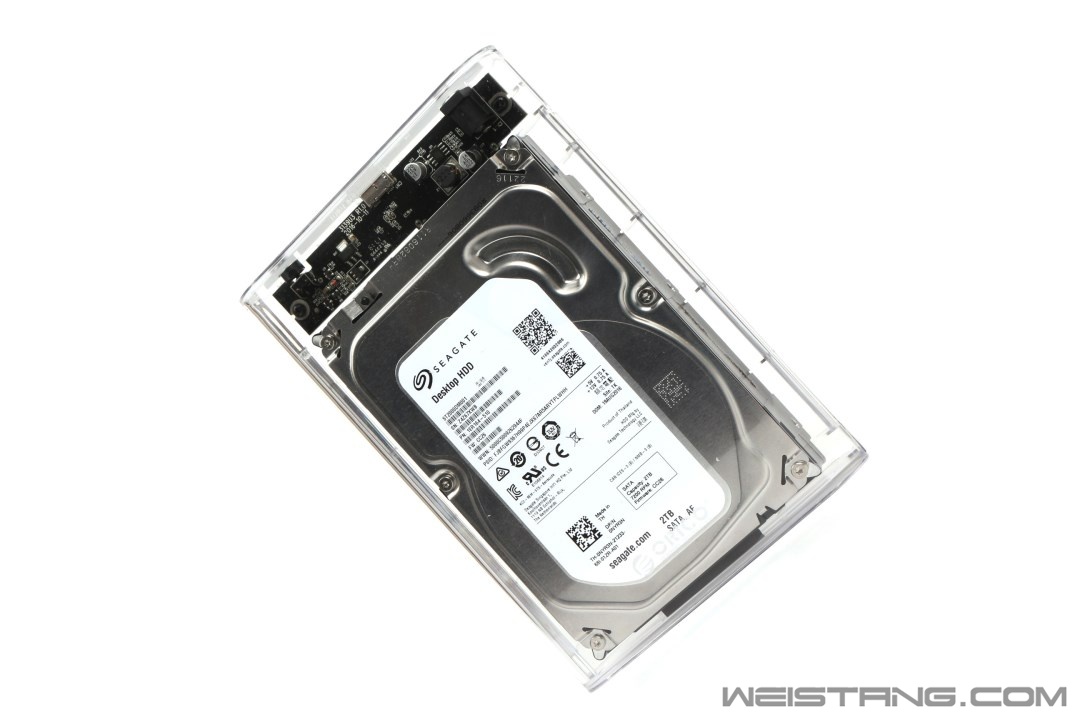

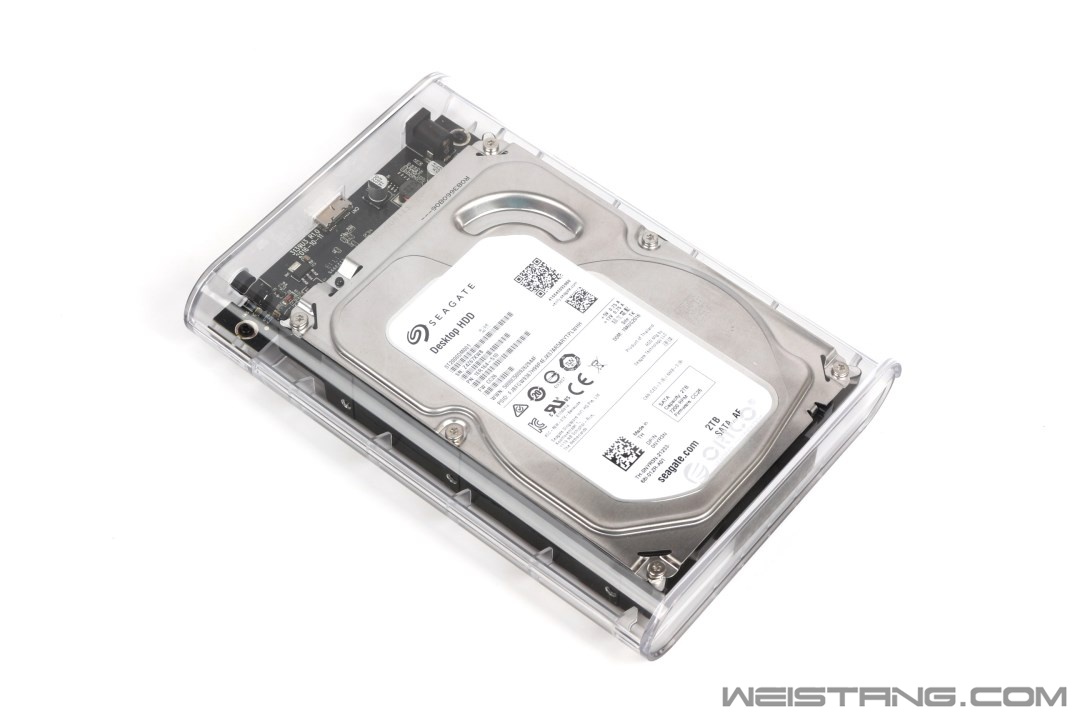

整体特写，这里安装的硬盘是细节ST2000DM001型号的2T容量硬盘，后面会用这块硬盘来测试硬盘盒的读写能力。

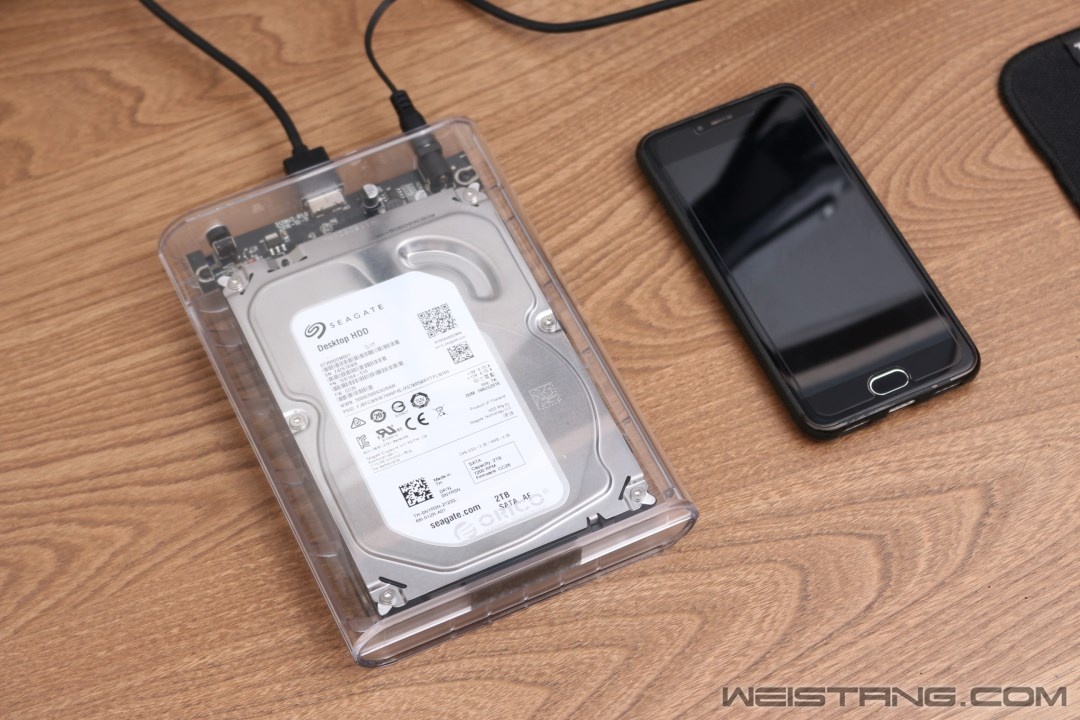

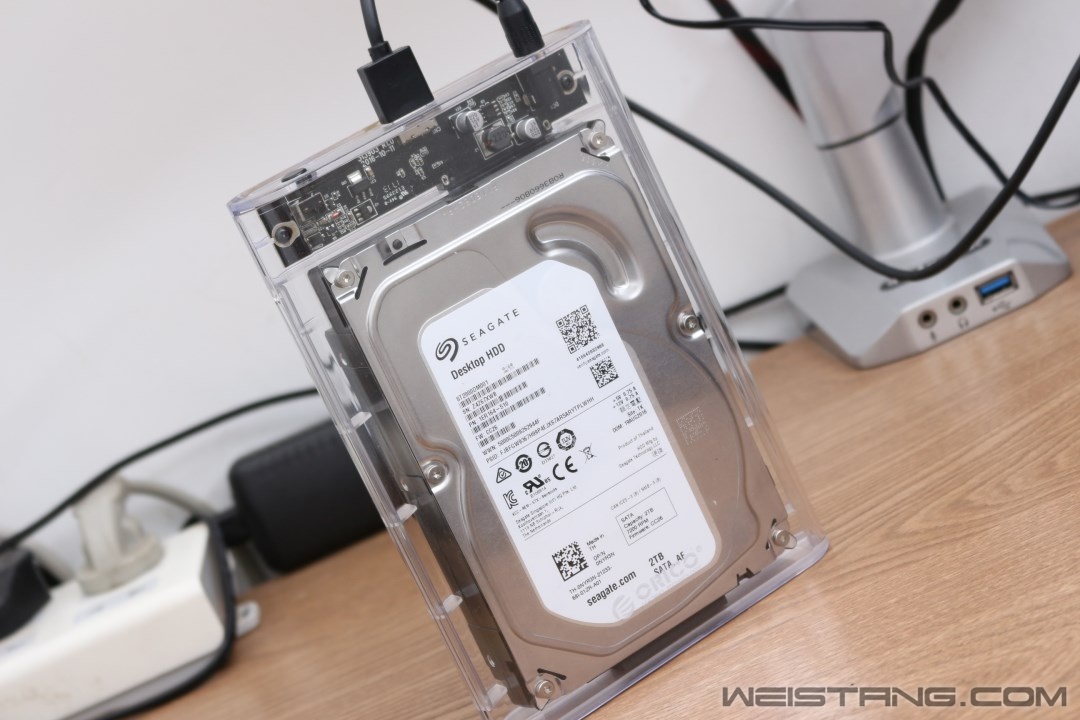

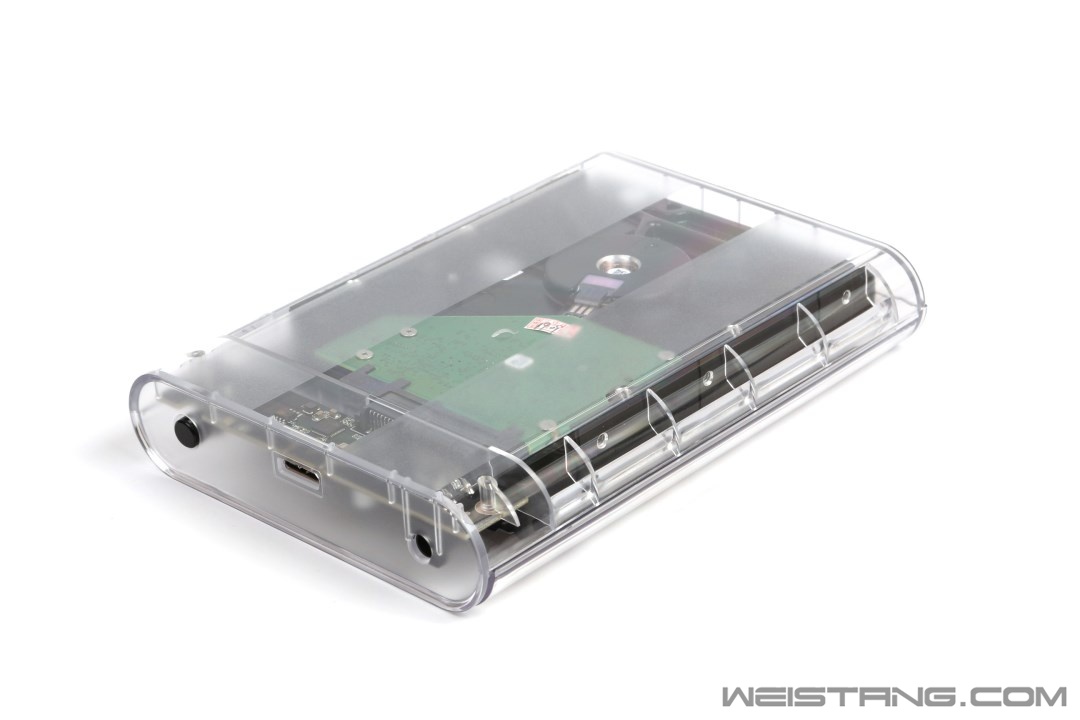

整体特写

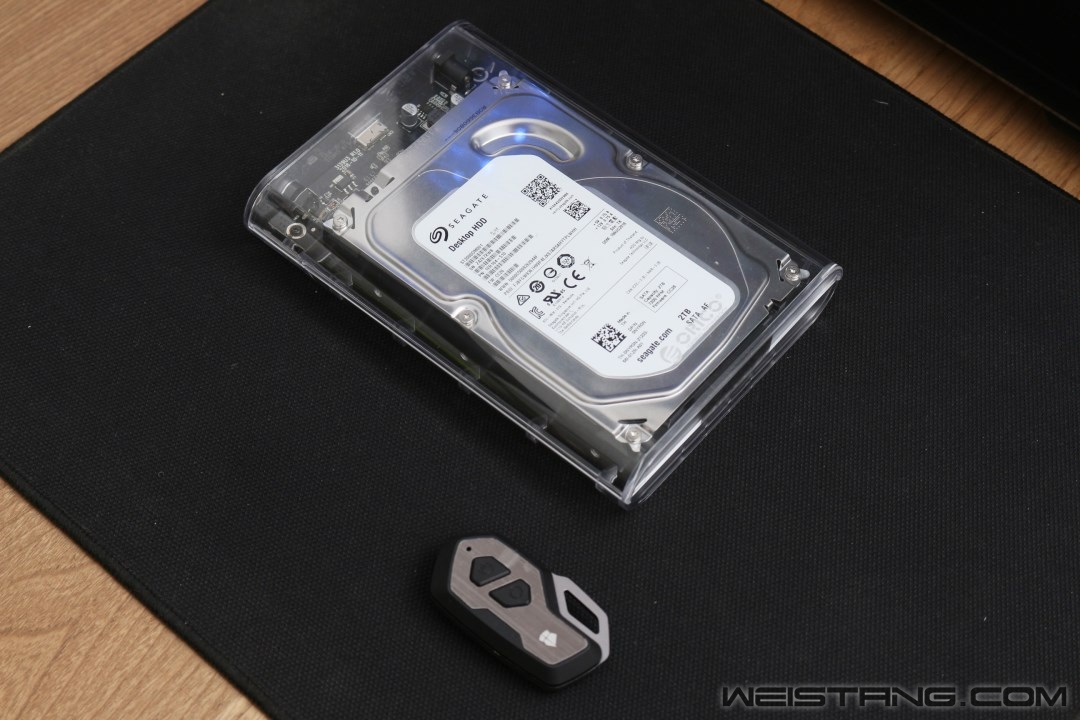

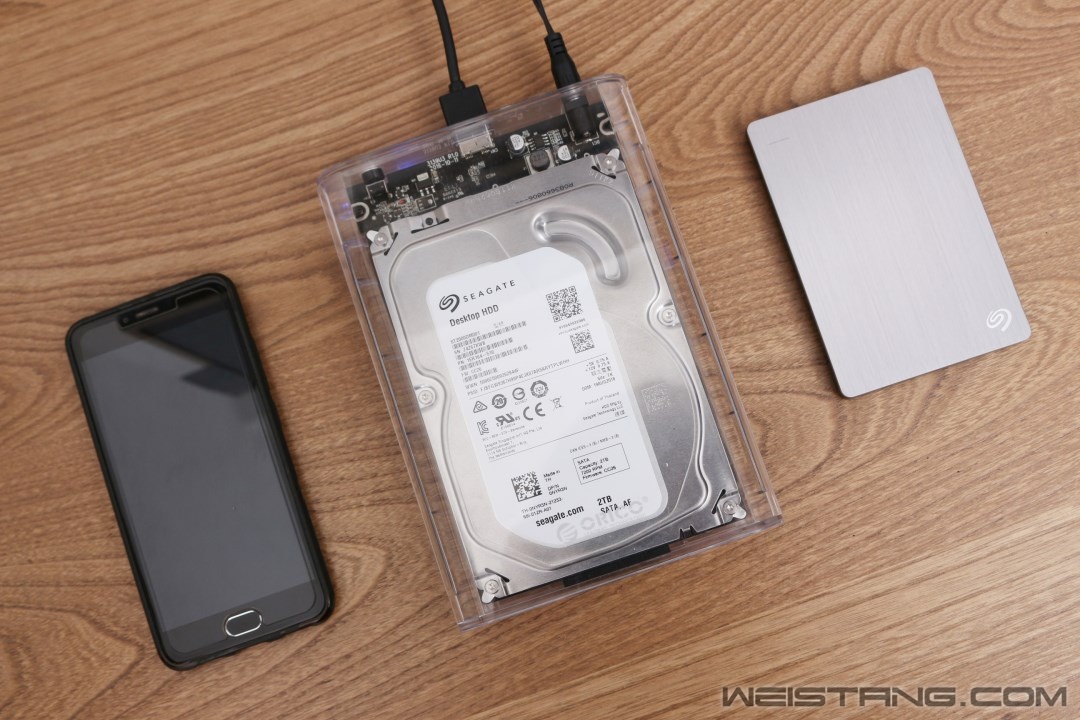

整体特写

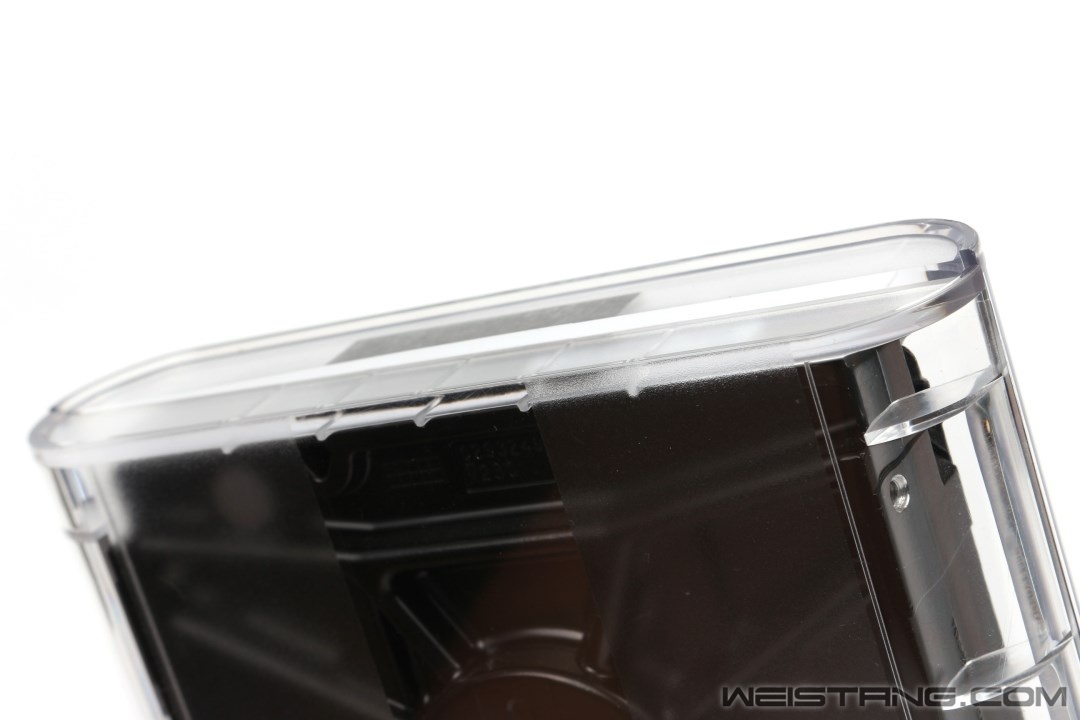

硬盘盒的上盖出现无法扣紧的问题，在这里能看到明显的缝隙，上下壳无法严密贴合。
出现此问题的原因就是上壳末端的防震海绵要顶紧硬盘，而产生一个向后的推力，这造成通过滑动锁紧盘盒就无法严密合拢。

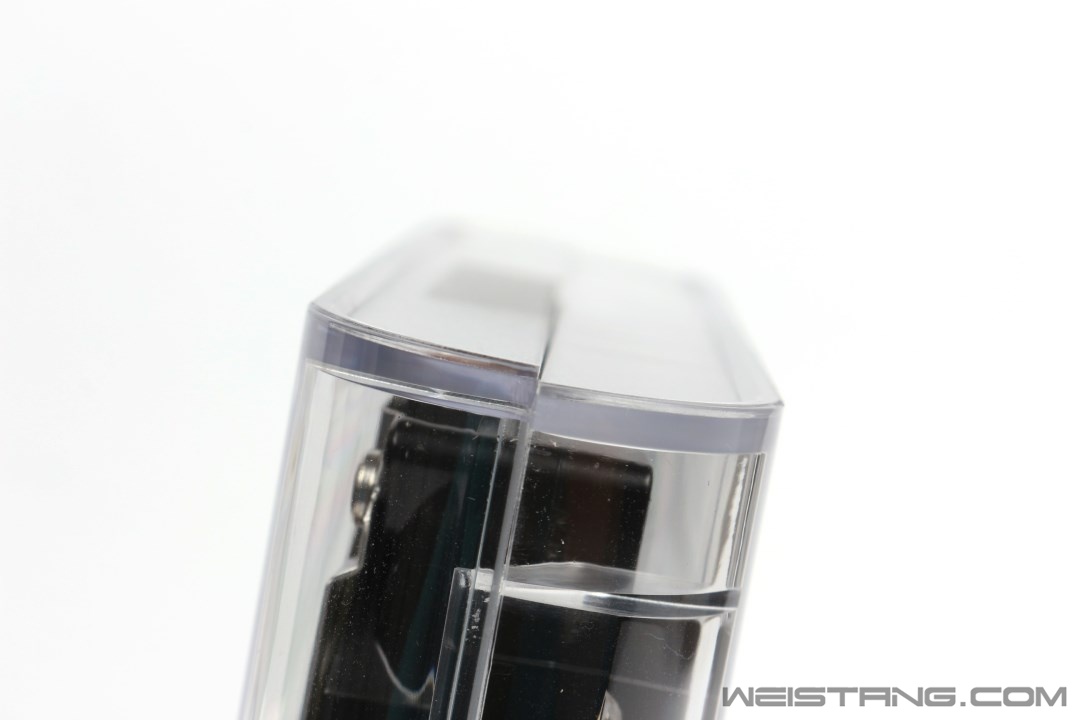

上壳这里明显凸出来一块。

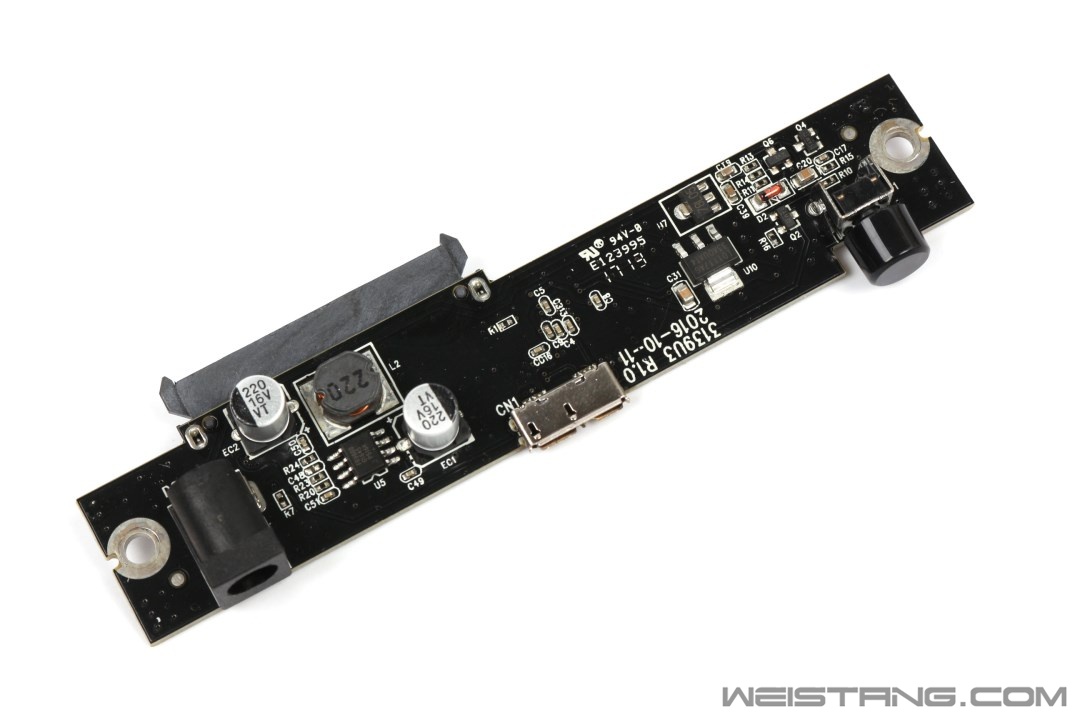

PCB部分

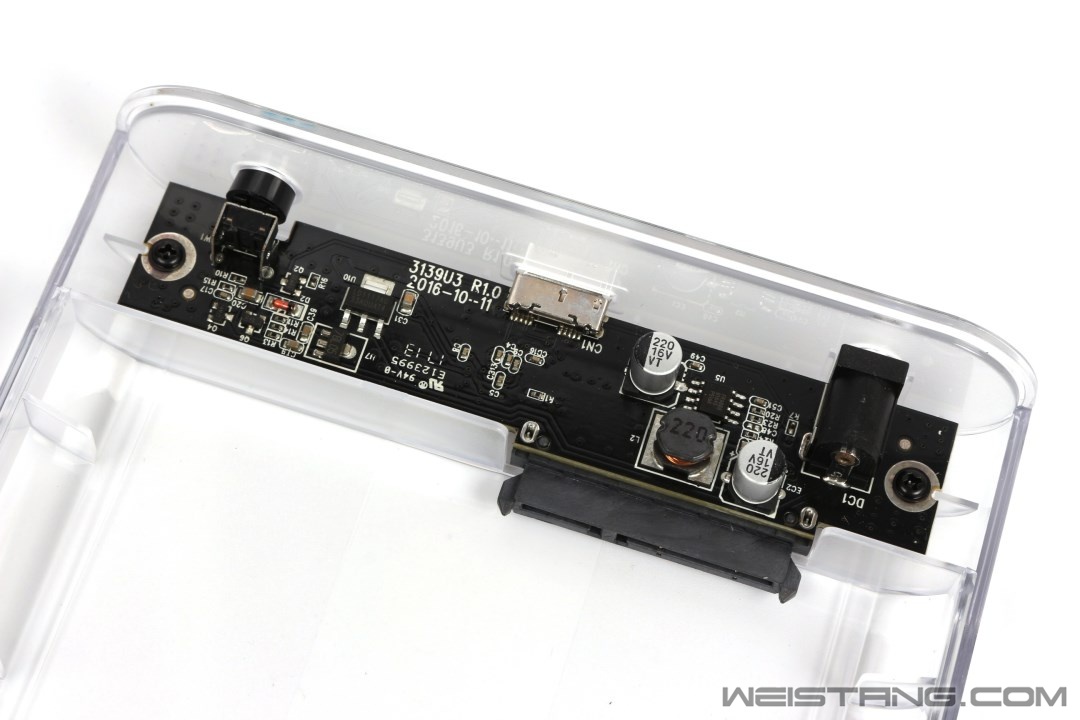

PCB特写

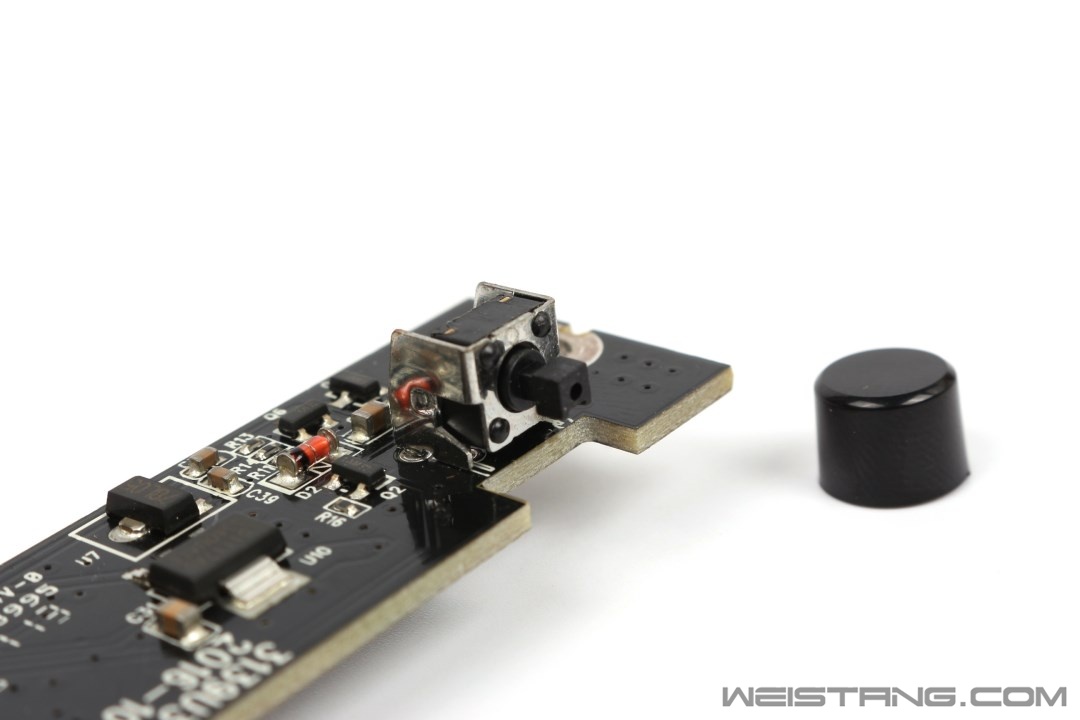

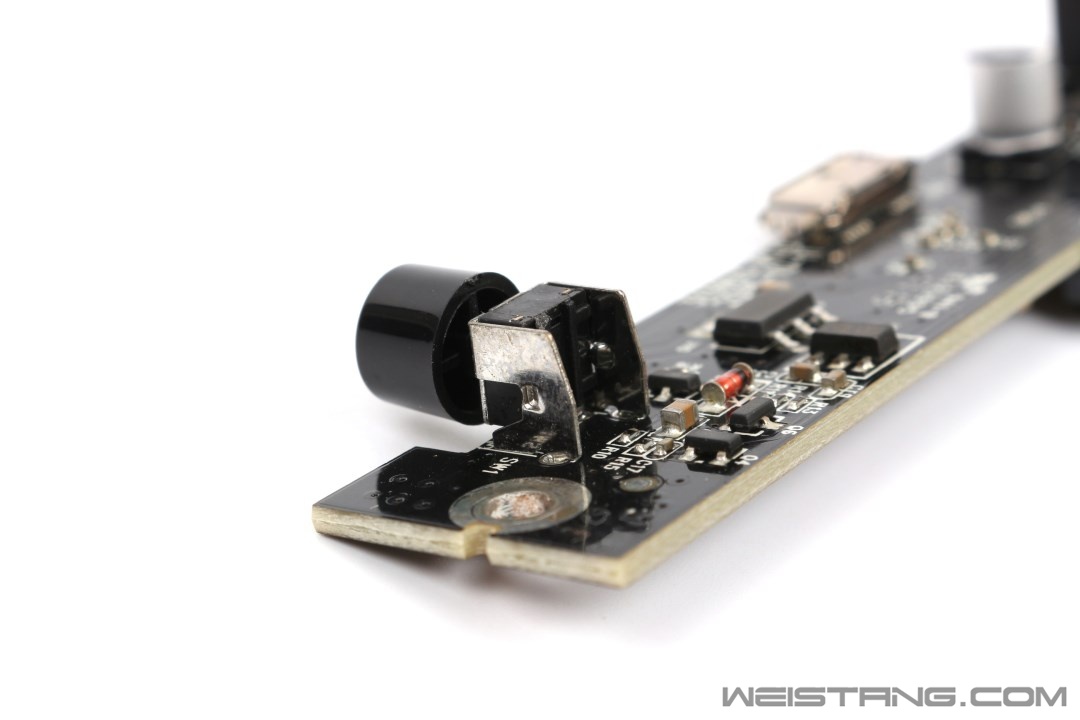

开关特写
开关特写

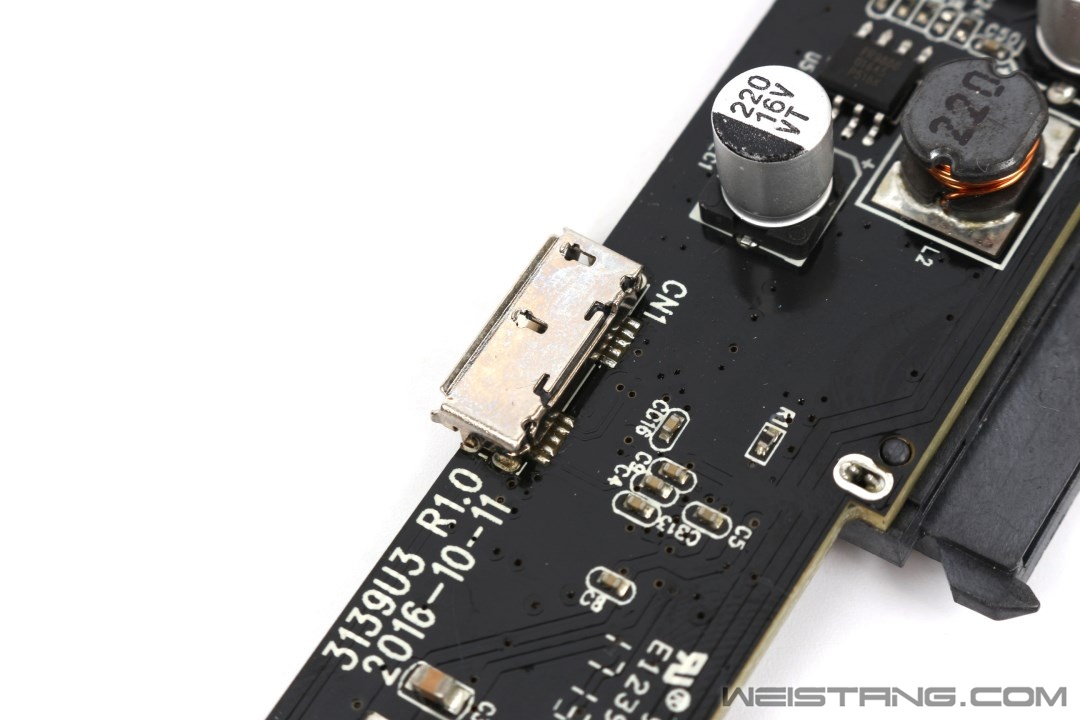

MicroUSB 3.0 b型母口

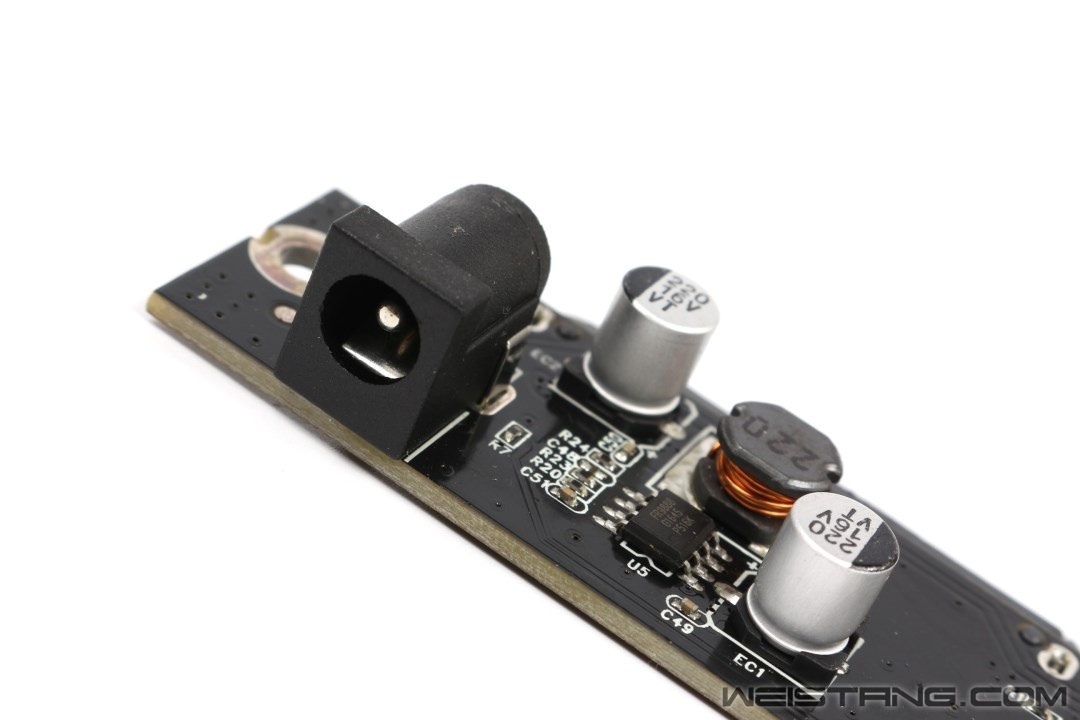

12V外接供电电路
JMS578主控特写，这个主控在很多类型的移动存储设备上都出现过。

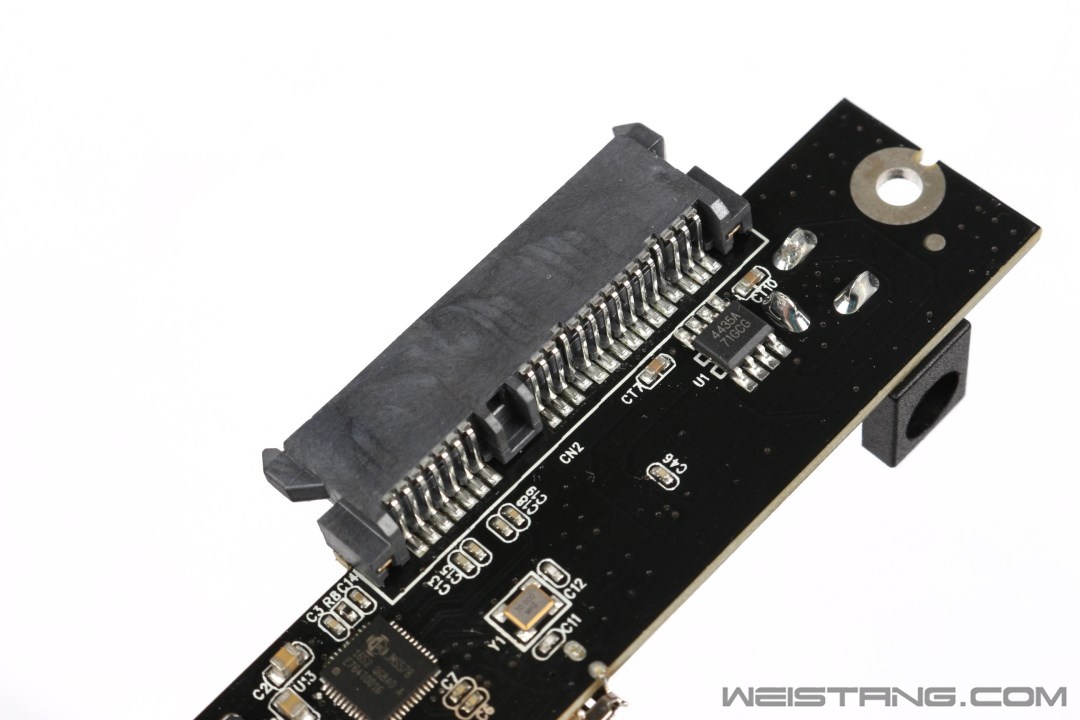

硬盘接口部分特写
性能测试

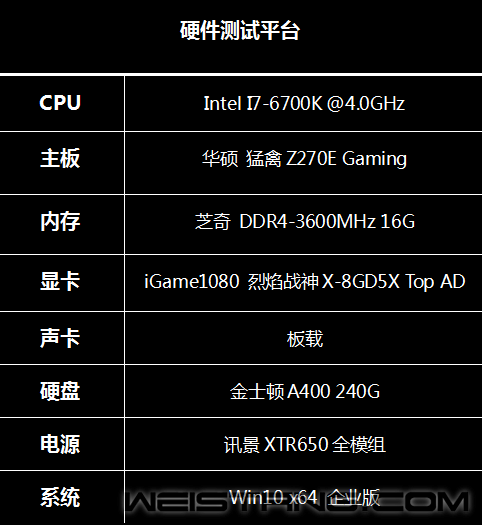

测试平台参数

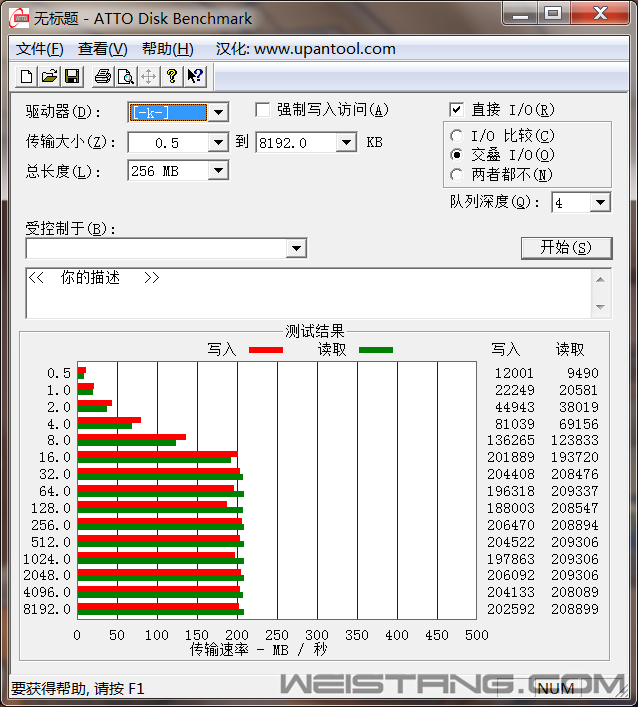

ATTO测试数据

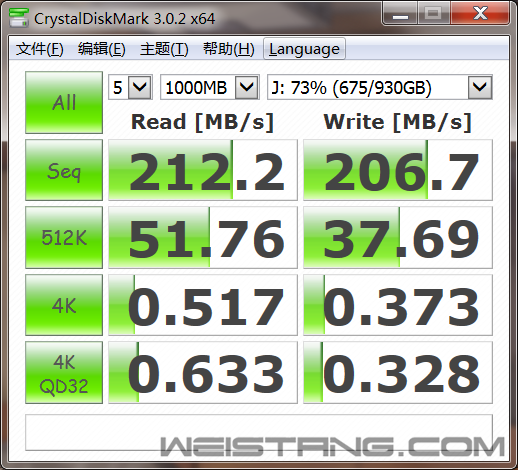

CDM测试数据

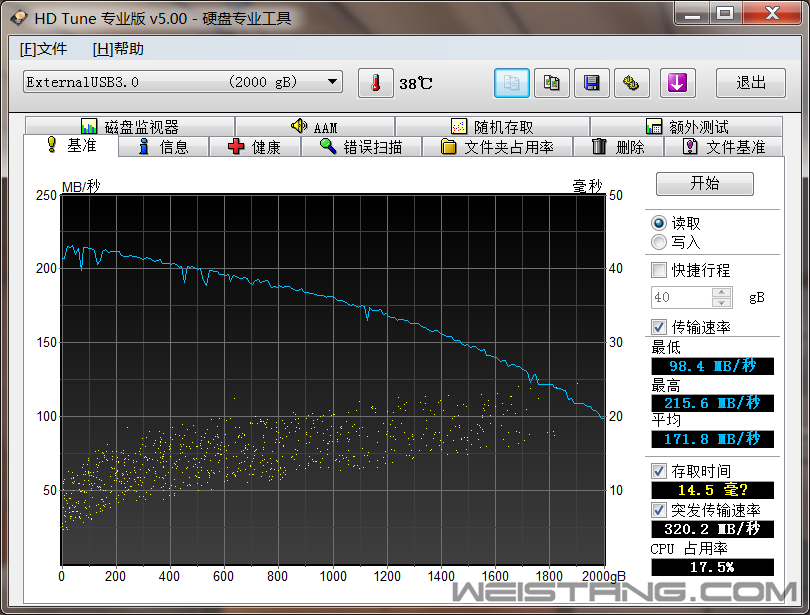

HD Tune读取测试

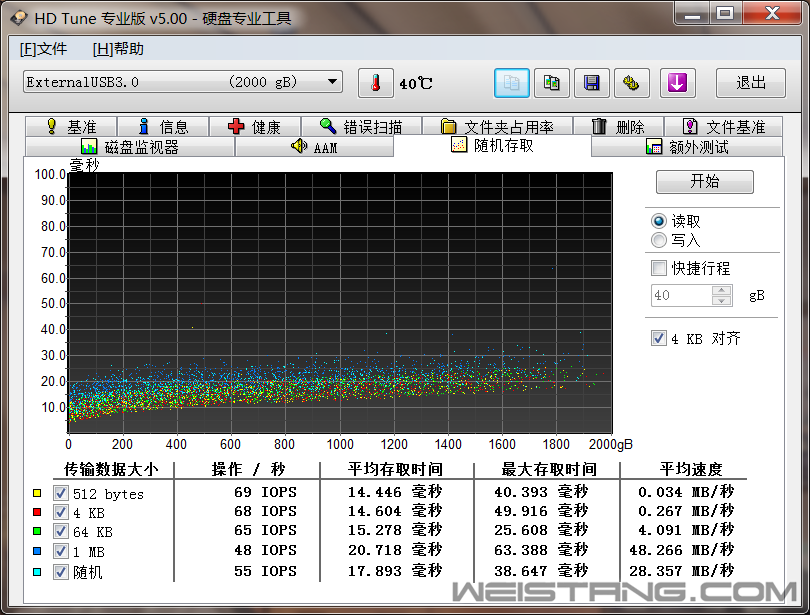

HD Tune随机读取测试
从整体的性能上看ORICO 3139U3 3.5英寸硬盘盒的读写能力已经高于现有硬盘的读写极限，在这里可以负责任的告诉大家即使上固态硬盘性能也不存在瓶颈的问题，大家放心使用就好。
总结
硬盘盒的整体做工可圈可点，在底壳部分可以看到明显的加强筋设计，这就是为了增加塑料底壳的强度。性能方面同时可满足固态硬盘的速度需求，自然3.5英寸的机械硬盘那更是不在话下。硬盘盒在测试中最大的两个问题就是一个是硬盘盒的上壳盖不严实，这就是上壳的防震动海绵与硬盘接触力太大造成的，建议更换比较柔软的海绵或者削减海绵的厚度。另一个问题就是硬盘盒的密封程度太高，这导致硬盘在高速运转时产生的热量根本无法散出去，工作久了硬盘拿出来时会非常的热，厂家在设计时完全没考虑过机械硬盘的散热问题，希望后期产品有所改进。
|
