6GV2改造第五环节——0.1mm国产漆包线真心不行

大胖鸟 · 发表于 2014-3-2 23:10

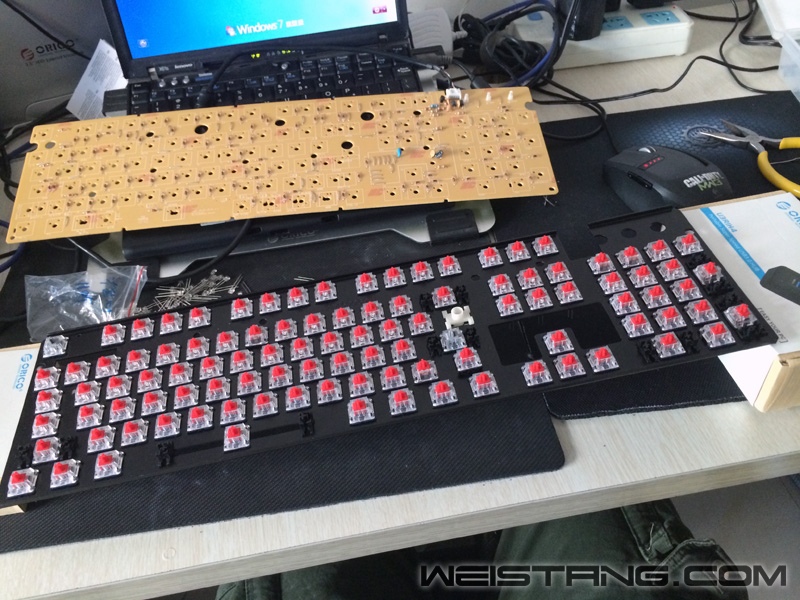

PS：上PCB一对比才发现之前定制的钢板精度有些问题以后会解决所以目前只能继续用原来的钢板

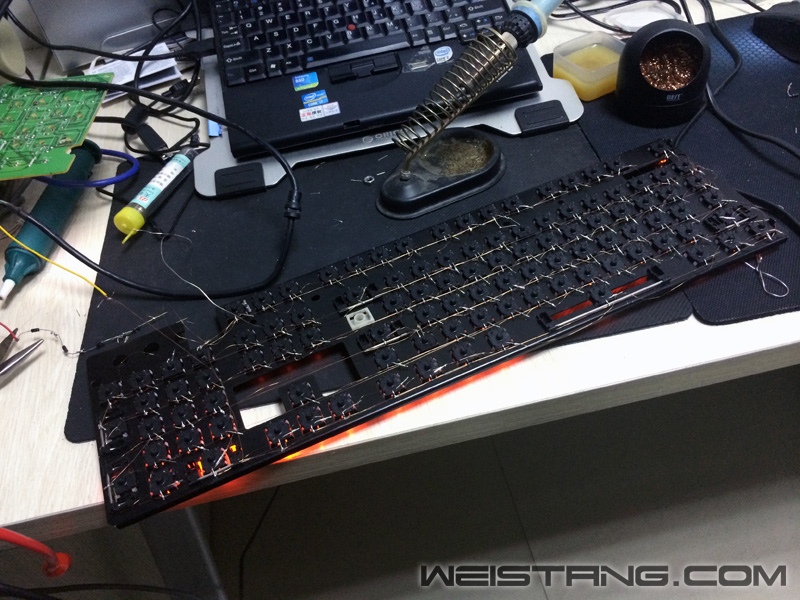

0.1mm漆包线阻抗太大用了几股容易断而且吃锡困难，真是玩键盘这几天遇到最麻烦的事情了，另外6gv2的轴位有个别是颠倒的这让本来就麻烦的飞线更加不愉快了，
现在想想改灯前我确实没做足功课 104个2v橙色led并联每个led额定电流10~20mA 按最低算外圈导线也要承1A 的电路再加上漆包线质量较差，这样肯定不行的！

这一步我要重来了

最后取电的时候还要多增加几个飞线点，要不灯亮度不均，再次提示硅二极管每个正向导通压降是0.7v，如果有同样折腾的朋友别弄错了。

PCB没有led灯孔的键盘改背光切记谨慎！
