[其他] 圆刚GC550游戏视频采集盒评测

[复制链接]
发表于 2016-11-9 18:18 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2016-11-8 23:24 编辑

前言

这次带给大家的是圆刚GC550游戏视频采集盒的评测,终于拿到了一款圆刚桌面级的采集产品,圆刚GC550相比较之前评测的GL510E采集卡免去了拆机安装的过程,使用过程中调整线路接口也更加的方便,现在不管是视频采集卡还是采集盒在功能设计上不仅能录制游戏中的视频,更添加了当下比较流行的视频直播功能,圆刚的GC550在这方面拥有强大的功能。

开箱


外包装特写,一贯的黑红搭配的设计风格,在包装上就能看到采集盒的的样子。


背面特写,简单介绍产品的主要功能。


圆刚GC550游戏视频采集盒配带有丰富的视频转接线,HDMI线,USB3.0线,AUX音频线,色差线和PS3游戏机连接线。


各种产品说明书,注意那个蓝色的卡片,卡里有激活码,可以在XSplit直播网站进行注册。



产品展示




采集盒特写,盒子整体非常小巧,体积:145mm*97mm*29mm。


前端左侧的音频输入接口,一个AUX接口和MIC麦克风接口,通过两种音频接口可以直接向录制的视频进行混音。


前端右侧为圆刚的英文Logo。


采集盒背面特写从左到右为USB3.0 Micro-B型接口,色差端子线转接接口,HDMI视频输入接口,HDMI视频输出接口。


USB3.0 Micro-B型接口不仅为采集盒提供电力支持而且将采集的视频数据通过USB3.0线路传入计算机。这里标记的COMPONENT IN接口是色差线的一种转接接口,带有这种接口不禁想把手里的小霸王接上看是不是兼容。


HDMI视频接口,一个入一个出,在使用当中将显卡的HDMI视频输出口接入采集盒的HDMI-in接口,将采集盒上的HDMI-out接口的出线连接到显示器上,这样就可以录制本机电脑上显示的数据了。


采集盒背面特写,四个脚贴能让盒子在桌面上放的更稳。


盒子后面的螺丝是可以拧下来的,螺丝固定采集盒上面的透明盖子。



盖子可拆卸,下面压着的是一张提前设计好的封面卡片,这种封面卡片可自行设计且更换,根据录制游戏的主题制作相应的封面卡片是个不错的选择,在GC550自带的RECentral录制直播软件里专门有个一个功能(Cover Creator)可将图片设计成封面卡的尺寸,并且支持打印功能。


去掉封面卡后盒子特写,上端是圆刚的图形Logo。


采集盒前端的白色造型是灯光显示区域,通过不同灯光的颜色来判断采集盒的工作状态。


蓝色灯光代表采集盒处于待机状态。


红色灯光闪烁代表采集盒正在进行视频录制过程。

驱动部分


圆刚的GC550采集盒在使用过程中对电脑的硬件配置要求比较高,在购买前一定要了解自己电脑的配置,如果不了解最好用厂家的测试软件先对电脑进行硬件测试,这里笔者给出一个测试软件的网盘地址:http://pan.baidu.com/s/1geCmeXX


测试软件的界面,先检测运行设备系统配置,然后点击大箭头标记。


这里检测我的计算机完全能满足圆刚GC550视频采集盒的使用要求。


然后测试接口的传输速率,USB3.0接口能满足任何分辨率的视频数据传输要求,这下就可以放心使用采集盒了。接下来我们介绍采集盒的驱动部分,精彩的内容感觉还是这里比较多。


左上角有三个主选项,齿轮标记为设定功能,原点标记为录制和直播功能,文件夹标记为查看录制的视频及分享功能,在这里我先介绍一下设定功能里的内容,一般功能:设定驱动语言和设置视频存储位置。


麦克风功能,可将录制电脑内的麦克风进行同步录音存储为MP3格式,还可以设置麦克风的音频输入大小。


快捷键功能,这里可以配置相应功能的快捷键,在这里就不多说了。


分享平台账号功能,在这里因为国内有强大的404所以这个功能算是报废了。


设定档管理功能,将配置好的驱动进行存档,方便在录制不同游戏时进行快速切换,免去了每次都要调整驱动的步骤。


关于,这里可查看驱动软件的版本信息,但是这里的检查更新功能一直显示无法连接网络,这让笔者感到很困惑,估计是驱动连接不到网络上的更新服务器。


最下面的Live Gamer EXTREME在这里选择封面制作,就可以选择一张图片在制作成采集盒封面的规格,并且支持立即打印功能,因为笔者手里没有彩色打印机所以只能展示到这里了。这算是一个不错的个性化展示设计,满足不同类型的游戏爱好者。


再来看看影音分享功能,录制的所有视频在这里都可以看到,点击相应的视频可直接进行播放,右侧的SHARE功能可将视频分享到YouTube和facebook上,由于我们是国内网络这功能也报废了。希望以后这里能加入的A站、B站或者优酷等国内的视频网站,更好的满足国内使用者的需求。


现在介绍采集与直播功能,首先介绍视频采集功能,也就是箭头指向的红点标记选项,左侧为录像和录音的各种设置,从上到下为影像设置:这里可以设置视频采集源的类型,一种是现在我们看到也是最常见的HDMI格式,一种则是色差格式。音频装置:设置音频大来源,有HDMI、左右声道、HDMI+麦克风、HDMI+AUX、左右声道+麦克风、左右声道+AUX多种音频选项,下面为计算机音源:可添加录制机内音源进采集的视频当中,外接音源为外置麦克风音频信号,系统音源为本机当中所发出的音频信号,例如网页中的音乐,暴风影音中的音乐等等。录影质量设置,录影质量为录制视频的分辨率,帧率及码流的设置,默认有最佳、佳、一般三种配置,也可进行自定义配置。影像编码设置:笔者用的是AMD显卡,选择编码有预设-AMD模式和H.264模式,预设-AMD采用显卡的硬件进行视频编码,所以不会对CPU有太大压力,而H.264位软件编码,使用当中对CPU有很高的要求,录像过程中几乎CPU使用率能到100%,所以根据自己的使用情况来选择编码模式。游戏分类设置:这里就是为录制的视频另起一个保存的文件夹名称,方便分类保存和查找。最下面的启用及时编辑模式就是在录制视频当中可以截取部分视频片段进行单独保存。


当视频信号接入以后,点击屏幕右侧的REC红色按钮采集盒就进入了录制状态,此时采集盒前端的灯光为红色并且伴随着闪烁。这里我们录制的是当前电脑的桌面情况。录像按钮左侧还有一个截图按钮,需要截图功能可以点这里。笔者采用最高画质1920x1080@60P,30Mbps录制游戏电脑《使命召唤13——无限战争》游戏,画面采集过程毫无延迟,完全可以在录制的预览画面里操作游戏。


现在介绍直播功能,直播功能主要设置图片左侧直播平台的各种参数。


这里可以设置直播平台类型,直播平台服务器以及推流码。


在高级设定里还可以设置直播式的视频分辨率,影像比特率,帧率等等参数。



在场景功能里有5种默认的场景设置,图片中最右侧的第6种场景为笔者自定义设置的,场景中可以选择捕捉的主画面,添加摄像头,图片,文字,网页以及添加影片功能。并且对这些元素的位置和大小都能进行自定义设置,功能相当的丰富,满足各种类型的直播需求。



对直播视频进行画面编辑,左上角为文字,右上角为摄像头拍摄的头像,主画面为本机桌面。然后再操作面板里选择右侧的STREAM按钮,就能将画面直播出去了。

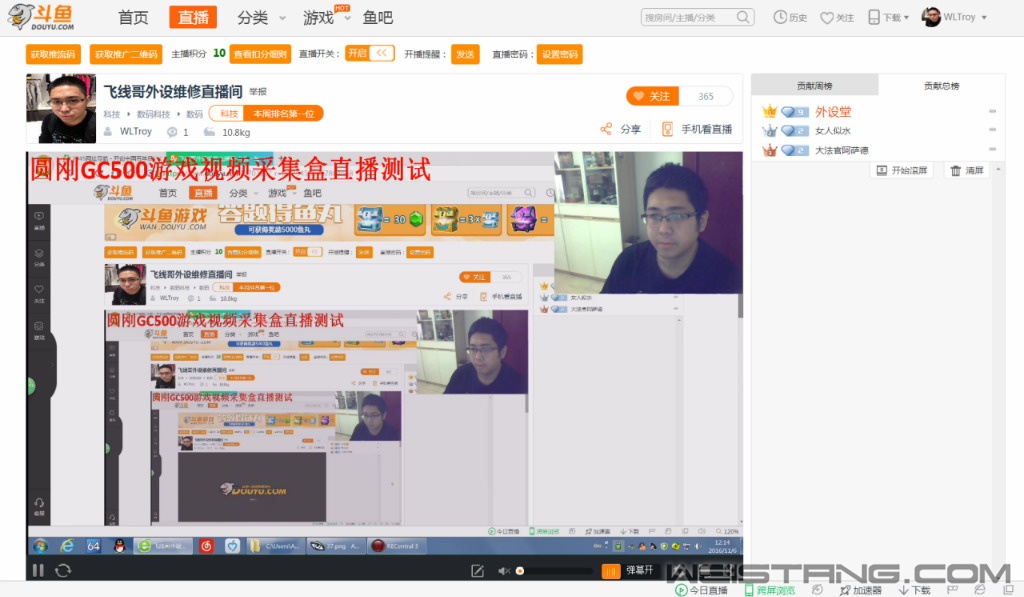

直播画面情况。

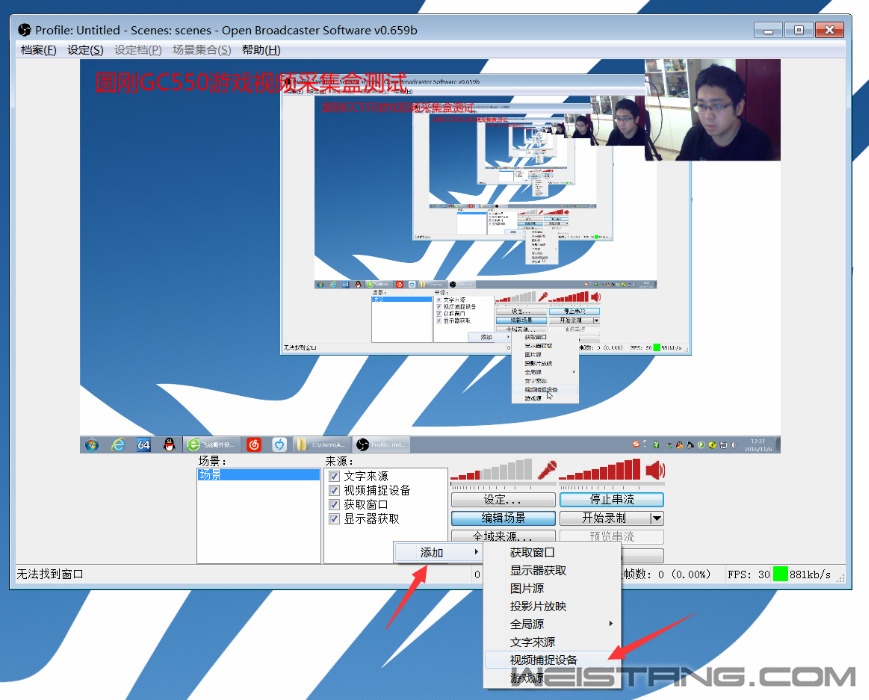

在OBS软件里通过添加、视频捕捉设备可以将GC550采集盒里的视频信号添加进直播画面。



设置一下采集盒输入的视频画面分辨率和帧数。



将采集盒捕捉的视频进行自定义大小和自定义位置。此时看到的桌面画面就是数码相机的拍摄画面通过GC550游戏视频采集盒添加到OBS直播软件中。



将采集画面进行全屏设置,平时维修外设的视频我都选择这种直播方式,维修过程水友们会看的比较清楚。



在OBS设置好的画面进行直播。

直播小科普



选用第三方软件直播之前需要配置直播服务器的地址和直播码,在这里给大家介绍一下如何获取及如何配置AVerMedia RECentral 和OBS的方法。笔者在斗鱼上直播所以就以斗鱼为例给大家介绍,首先登陆自己的直播间,在直播间上面选择开播,然后会在页面左侧看到获取推流码的按钮,此时弹出服务器地址及直播码信息,此时点击右侧的复制功能将地址及直播码信息复制进第三方直播软件。



配置AVerMedia RECentral 直播软件,选择直播功能,点击直播平台右侧的+号,直播平台选择Custom RTMP 直播地址为斗鱼服务器地址,直播密匙为斗鱼上的直播码。然后点击登录,最后点击右侧的STREAM按钮就能直播了。



配置OBS直播软件,在界面点击设定按钮,进入设定界面,选择左侧的广播设定,然后将斗鱼的服务器地址复制进FMS URL文字框里,将直播码复制进播放路径/串码流文字框里,设定完点击确定按钮,再点击界面上的“开始串流”按钮就能直播了。

总结

圆刚GC550游戏视频采集盒整体功能十分强大,特别表现在驱动设置上,不管是游戏视频的录制还是在线直播都可以满足不同使用者的需求,驱动界面设计友好,很容易看明白各种功能的设置,比GL510E的驱动操作起来要简便不少,采集盒兼容OBS网络直播软件,可将不同设备采集的画面直接投放到直播画面中,呈现画中画的直播效果。虽然GC550功能优良,但是对录制电脑的硬件配置要求比较高,所以朋友们在购买之前一定要找官方的测试工具测试电脑的性能,以免买了采集卡使用当中出现录制视频卡顿的问题。如果大家对这款采集卡感兴趣欢迎加入圆刚产品技术交流QQ群 263107553,在这里有任何问题都有专业工程师为你解答。
