[改造] 凯酷机械键盘维修——飞线维修实例,无法解释的断线问题。

[复制链接]
发表于 2016-9-22 18:57 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2016-9-23 11:07 编辑

又一个百度找到我的哥们,这次让我来给他修凯酷的机械键盘,自己换的左侧CTRL按键,但是换完发现按键失灵。本以为是焊盘脱落这么简单,后来发现是线路断路,很奇怪的断路问题,各位往下看吧。

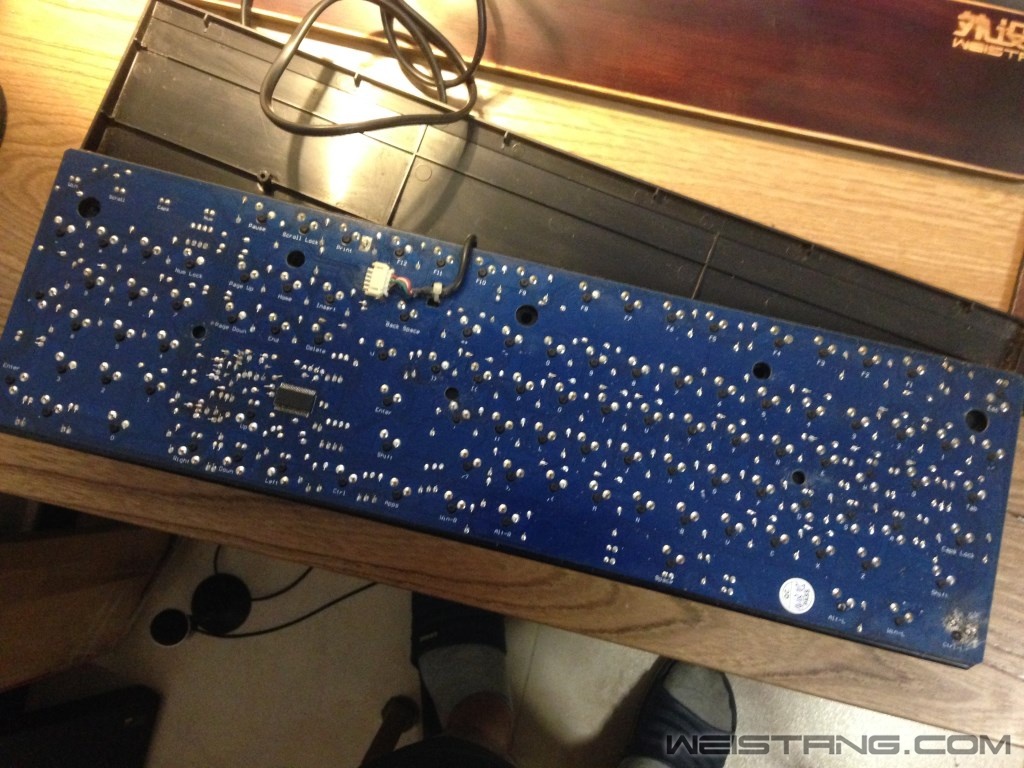

键盘全貌,凯酷的键盘比较好拆。

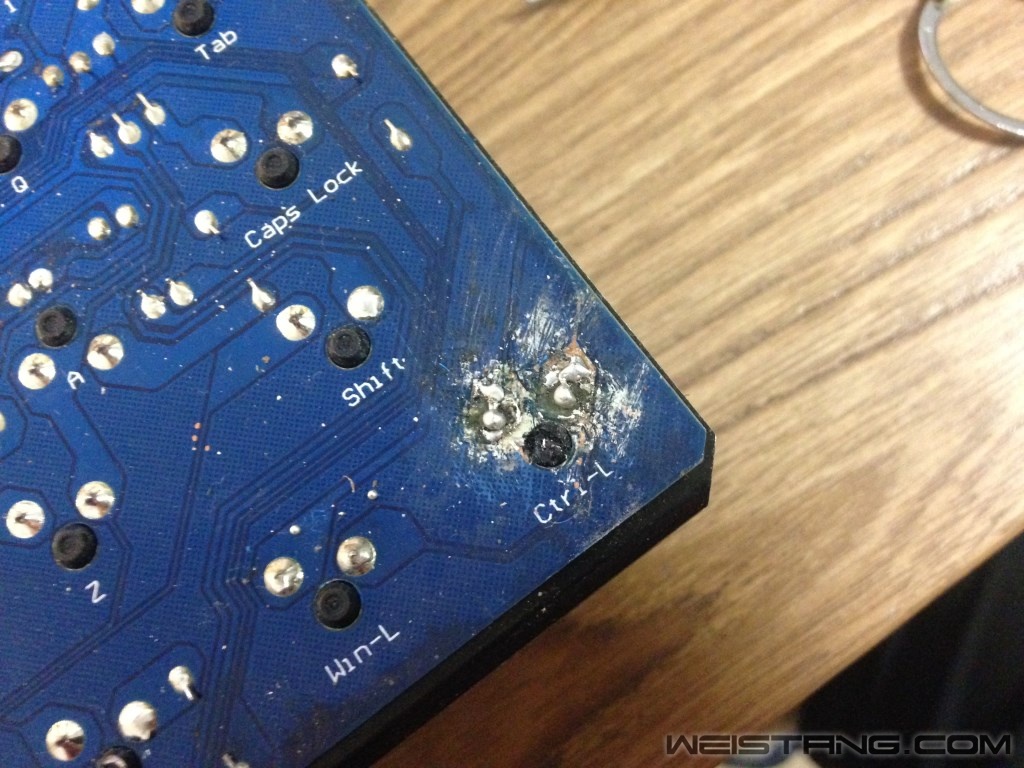

来看看左侧CTRL按键焊盘部分,惨不忍睹,这周围电路刮的到处是伤痕,这里要说一下,拆键盘前上机测试CTRL边上的WIN键也是也失灵,从拆解可以看到WIN键的一个引脚和CTRL按键的一个引脚是串联的,也就是CTRL按键出问题和可能会导致WIN键失灵。

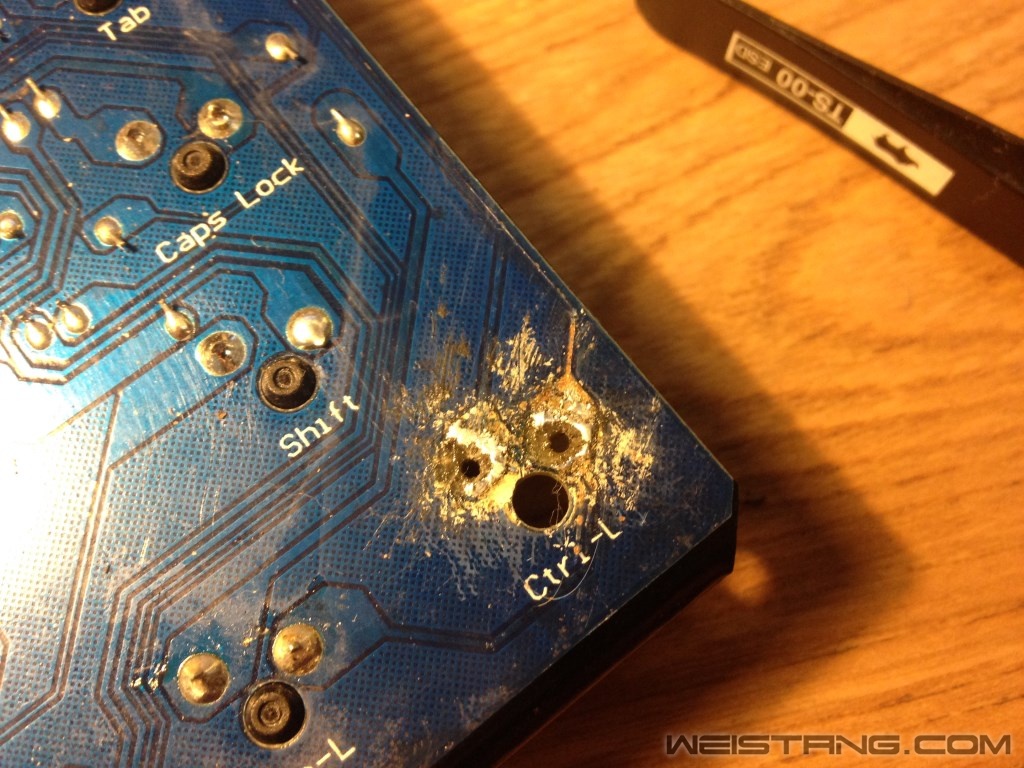

将引脚上的焊锡先清理掉,我们依然看不清底部线路是怎么走的。


使用面前蘸着酒精擦拭主板上的污渍,助焊剂什么的都溶于酒精。

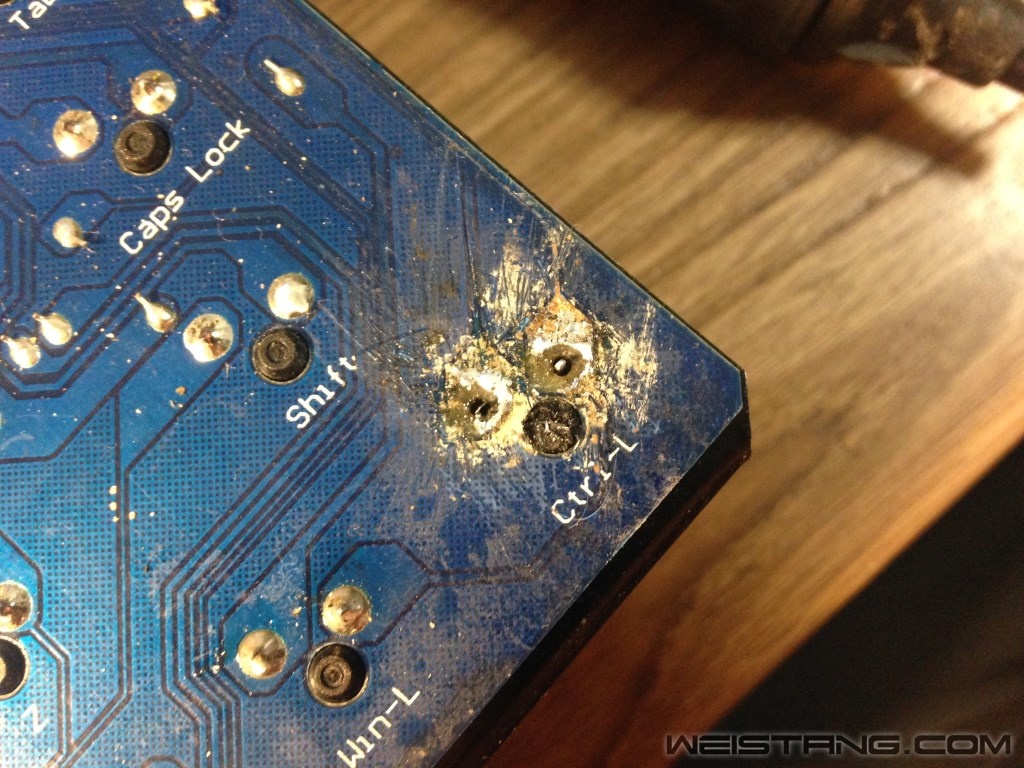

擦拭以后看的稍微清楚点,后面我们上一张解决问题的思路图。

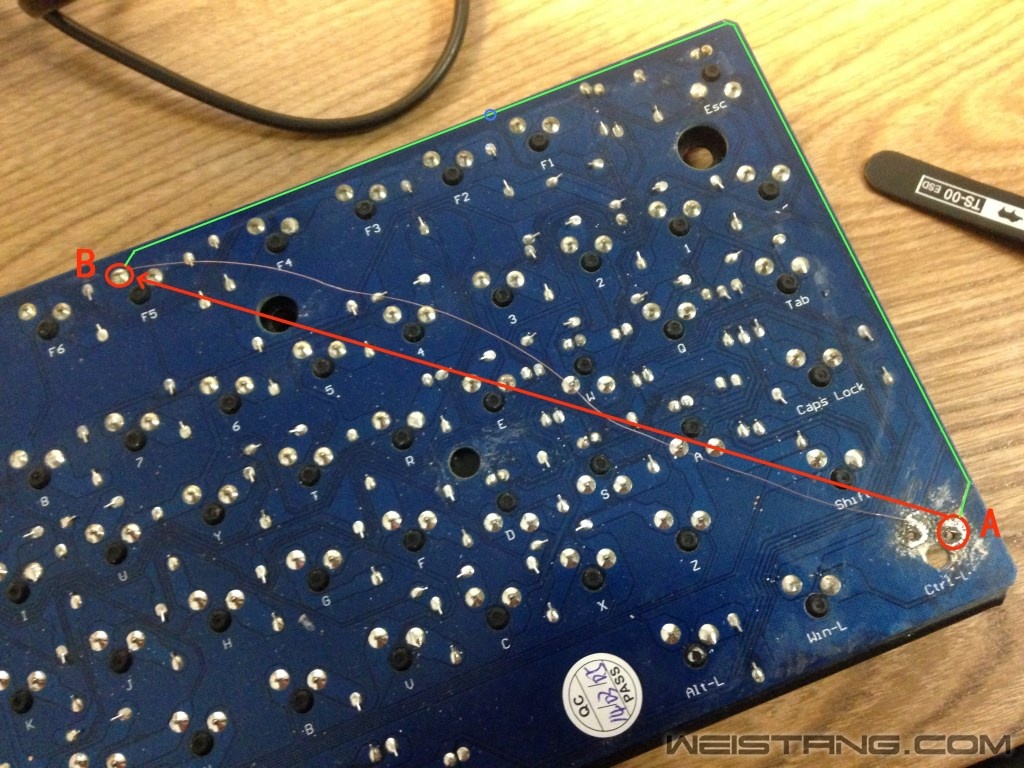

大家看绿色标记的线路,这是电路原本应该走的线路,但是在测试当中A点到B点是断路,我在路线上标记了一个蓝圈,我在这个点把线路刮铜箔,用这个点测试蓝圈到A点和到B点之间哪部分线路断路,结果居然到两段的线路均断路,真叫人匪夷所思。不过我还是将目测的A点和B点进行飞线连接,在不上轴的情况下通电短接测试,测试按键位电路正常,说明飞线的点无勿。

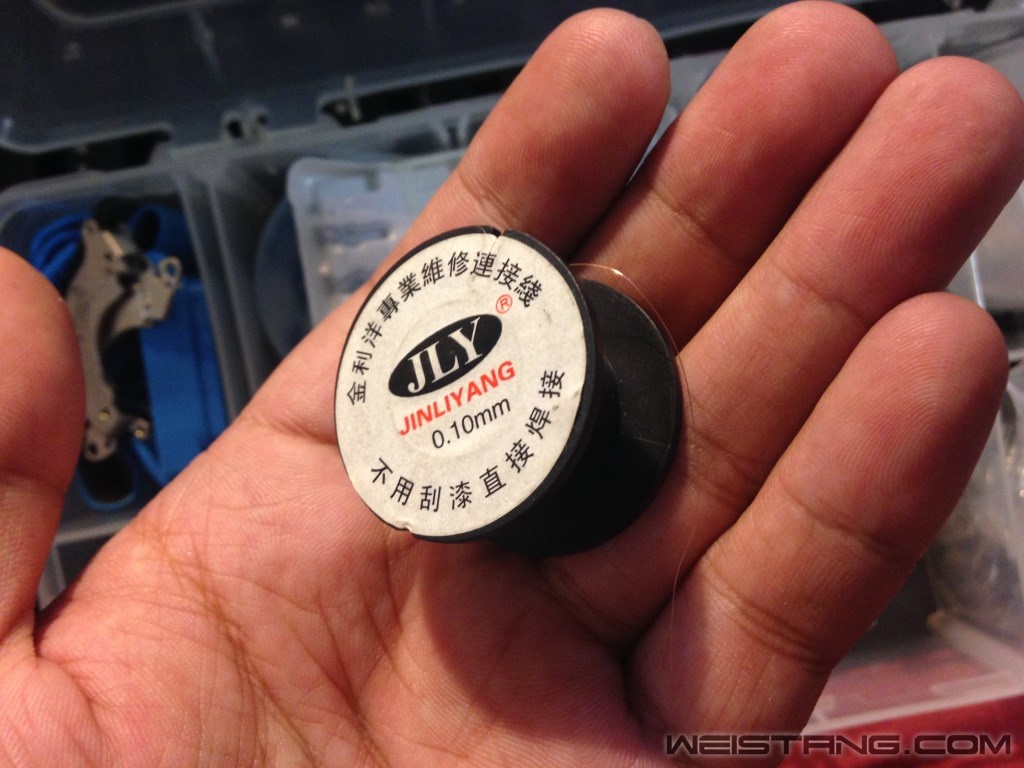

这就是我专门飞线用的漆包线,只有0.1mm的直径,需要的朋友自己淘宝吧。

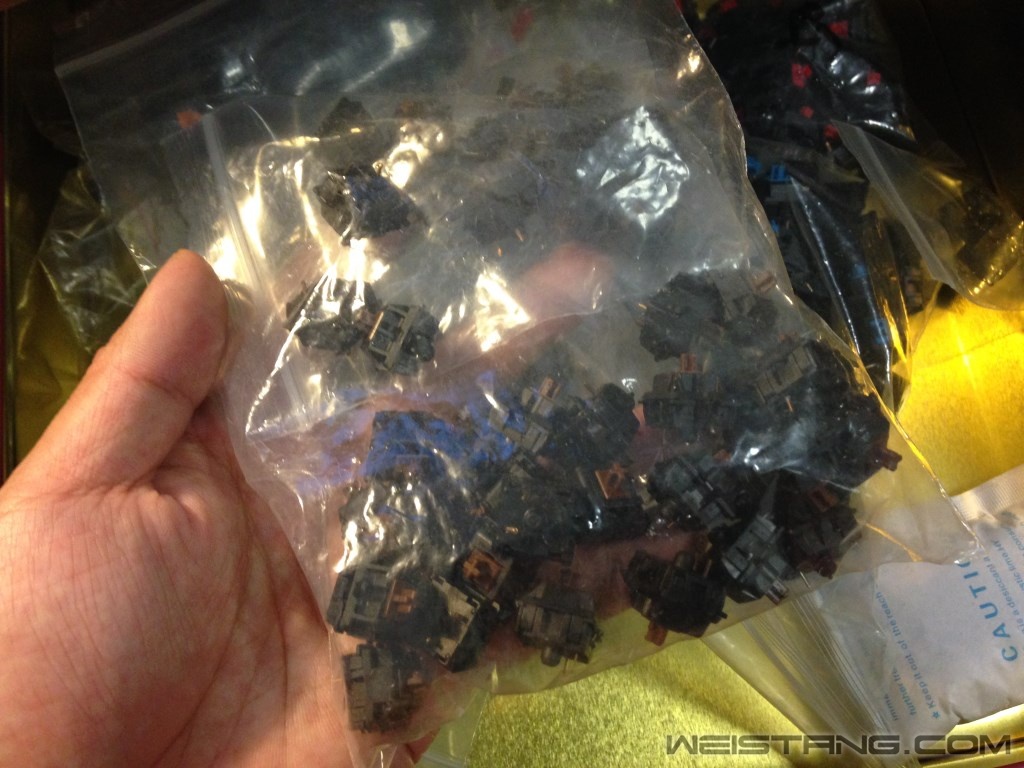

给这哥们换个新茶轴。最后上轴一切正常,其实焊盘虽然掉了,但是周围的金属环比较大,直接拉锡过去就行。我现在怀疑的是CTRL按键失灵的根本原因就是线路自然断路,导致键盘本主以为是按键坏了然后自己更换轴,然后没换好,觉得是自己换轴换出的问题。理论上印刷电路板不会出这类问题,这只能用匪夷所思来形容。不管怎么说,键盘还是修好了。

发表于 2016-9-23 01:49 | 显示全部楼层
抱歉 我看成了filco,蓝色pcb的键盘太少了
 楼主| 发表于 2016-9-23 08:19 | 显示全部楼层
神盾之子 发表于 2016-9-23 01:49
抱歉 我看成了filco,蓝色pcb的键盘太少了

确实蓝色的比较少,红色和绿色比较多
发表于 2016-9-23 08:56 | 显示全部楼层
这把键盘发生了什么,怎么这么惨不忍睹呢。。。
发表于 2016-9-23 09:48 | 显示全部楼层
好惨
发表于 2016-9-23 10:19 | 显示全部楼层
真是飞线小王子
发表于 2016-9-23 10:33 | 显示全部楼层
这把键盘被蹂躏坏了
发表于 2016-9-23 12:49 | 显示全部楼层
飞线哥果然名不虚传
发表于 2016-9-23 18:13 | 显示全部楼层
只是看看看
发表于 2016-9-23 18:22 来自手机 | 显示全部楼层
到位
发表于 2016-9-25 21:34 | 显示全部楼层
本帖最后由 newhand2010 于 2016-9-25 21:37 编辑

我维修过一块故障键盘是因为助焊剂残留腐蚀了铜通孔,导致R1两个按键失效,找邻近连通点飞线仍然无法解决。
被迫无奈测了到主控的全部走线才发现是铜通孔腐蚀了,而且最操蛋的腐蚀点是在钢板底下,要拆掉全部轴。

点评

我收到过一个断线的,线路走在板子正面,背面没线路,也是要全拆轴,后来我放弃了。给我多少钱我都不修了,那键盘还带灯的,还必须拆灯。  详情 回复 发表于 2016-9-25 22:18
 楼主| 发表于 2016-9-25 22:18 | 显示全部楼层
newhand2010 发表于 2016-9-25 21:34
我维修过一块故障键盘是因为助焊剂残留腐蚀了铜通孔,导致R1两个按键失效,找邻近连通点飞线仍然无法解决。 ...

我收到过一个断线的,线路走在板子正面,背面没线路,也是要全拆轴,后来我放弃了。给我多少钱我都不修了,那键盘还带灯的,还必须拆灯。
发表于 2016-9-26 17:27 | 显示全部楼层
焊盘比较大,折腾起来比较简单

点评

线断的很诡异。  详情 回复 发表于 2016-9-26 18:06
 楼主| 发表于 2016-9-26 18:06 | 显示全部楼层
大胖鸟 发表于 2016-9-26 17:27
焊盘比较大,折腾起来比较简单

线断的很诡异。
发表于 2016-10-1 20:32 | 显示全部楼层
飞线哥的神器——0.1mm漆包线
发表于 2016-10-2 17:34 | 显示全部楼层
牛逼啊
发表于 2016-10-2 17:34 | 显示全部楼层
厉害了我的哥
发表于 2016-10-8 14:04 | 显示全部楼层
W.L.Troy 发表于 2016-9-23 08:19
确实蓝色的比较少,红色和绿色比较多

想起来了 菲尔柯圣手2是蓝色pcb
发表于 2016-10-12 17:08 | 显示全部楼层
太赞了~飞线哥
发表于 2016-10-15 00:33 | 显示全部楼层
才发现这是炸了
