前言

采集卡现在已经成为某些游戏主播的必备硬件,所有的主机直播如PS系列主机,XBOX系列主机的游戏直播都需要采集卡的视频输入功能才能完成游戏直播或者视频的录制。对于笔者这种专门直播维修外设的宅男来说采集卡也是必不可少的工具,将数码相机或者DV的高清信号通过采集卡输入进电脑就能获得高质量的拍摄效果。今天给朋友们带来的就是圆刚GL510E采集卡的评测,这款采集卡除了高清信号的采集功能以外还专门为游戏直播朋友设计的CPU编码负荷优化功能,我会在文章的后半段对优化效果进行一个数据对比。

开箱

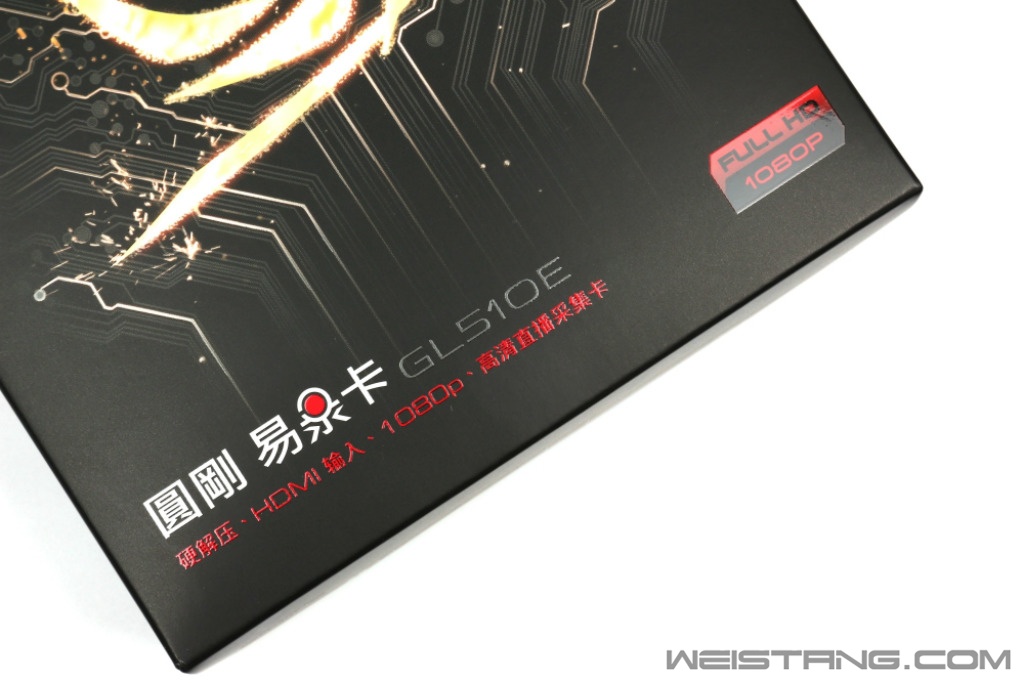

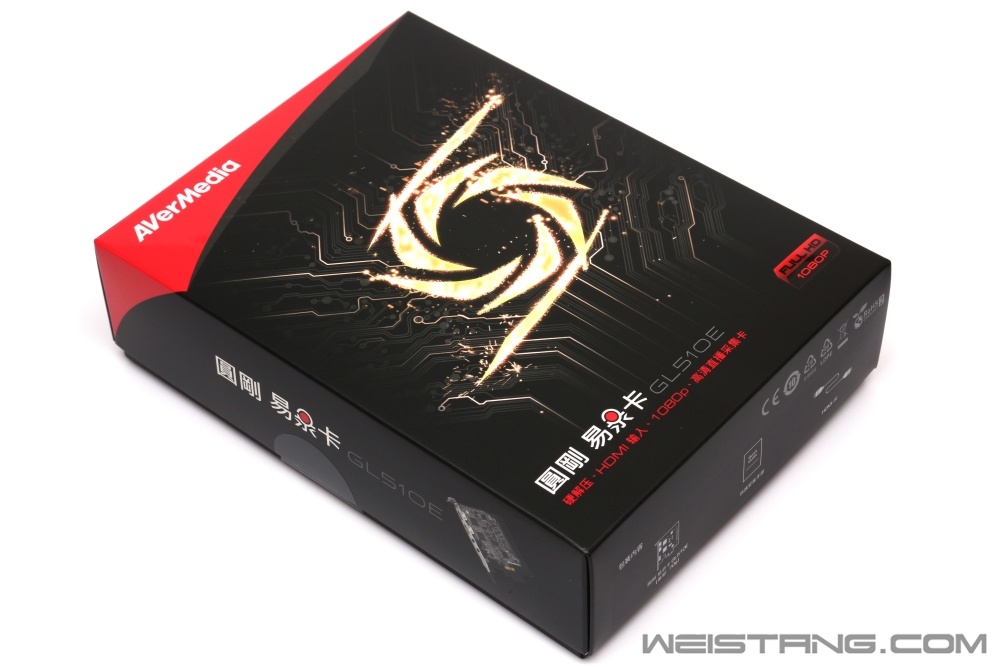

包装正面特写,中间螺旋状的标记就是圆刚独有的Logo。

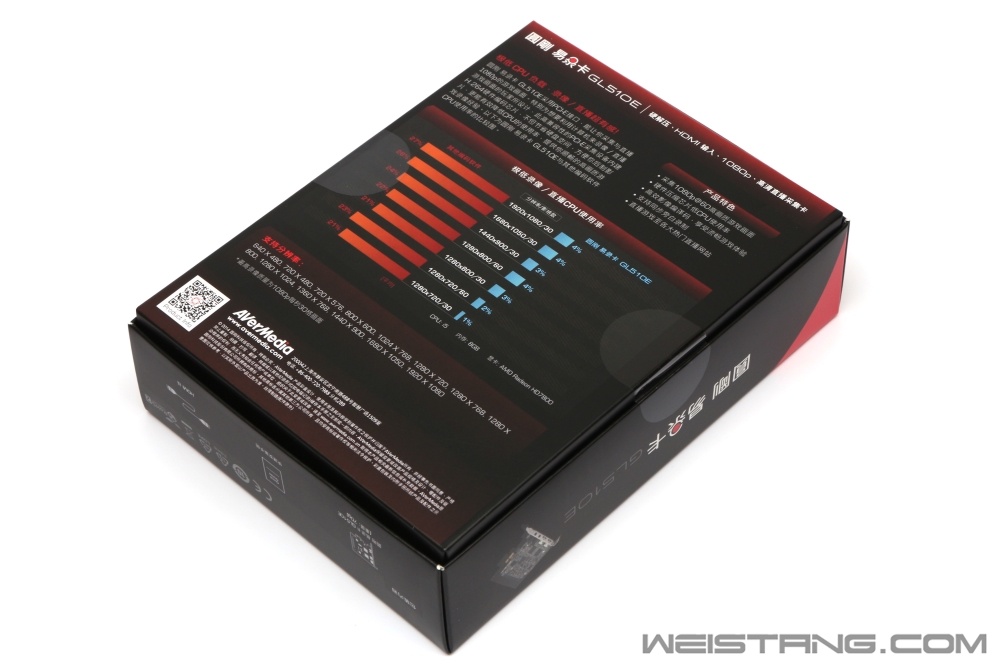

产品背面特写。


这款采集卡是支持硬件视频编码压缩,HDMI信号输入,1080P高清录制功能。

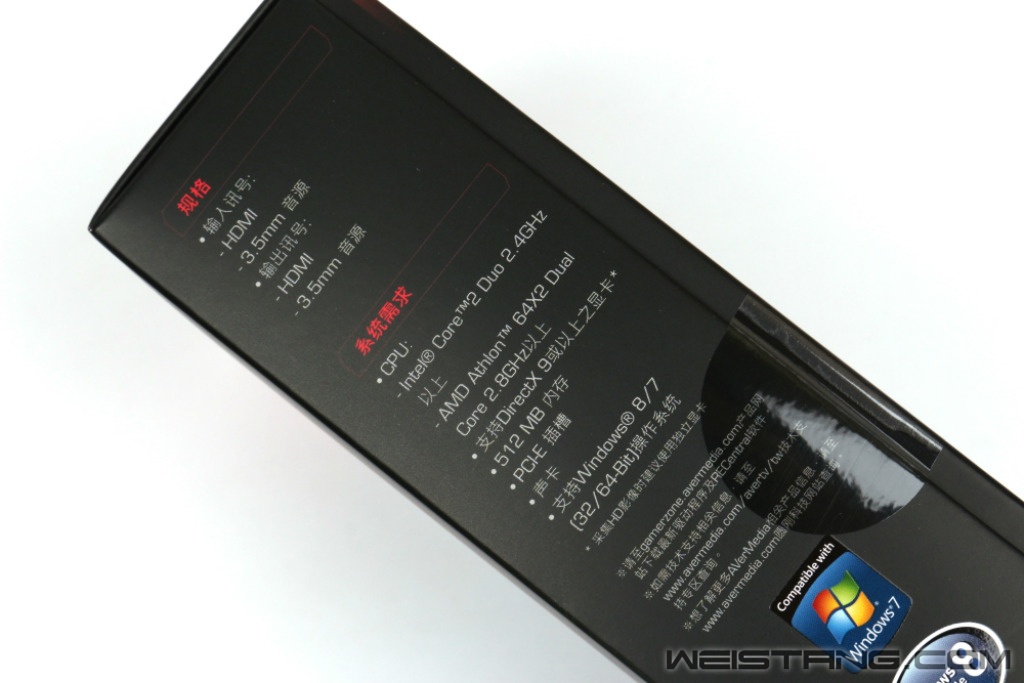

侧边的产品规格,一个HDMI输入,一个3.5mm音频输入。一个HDMI输出,一个3.5mm音频输出。

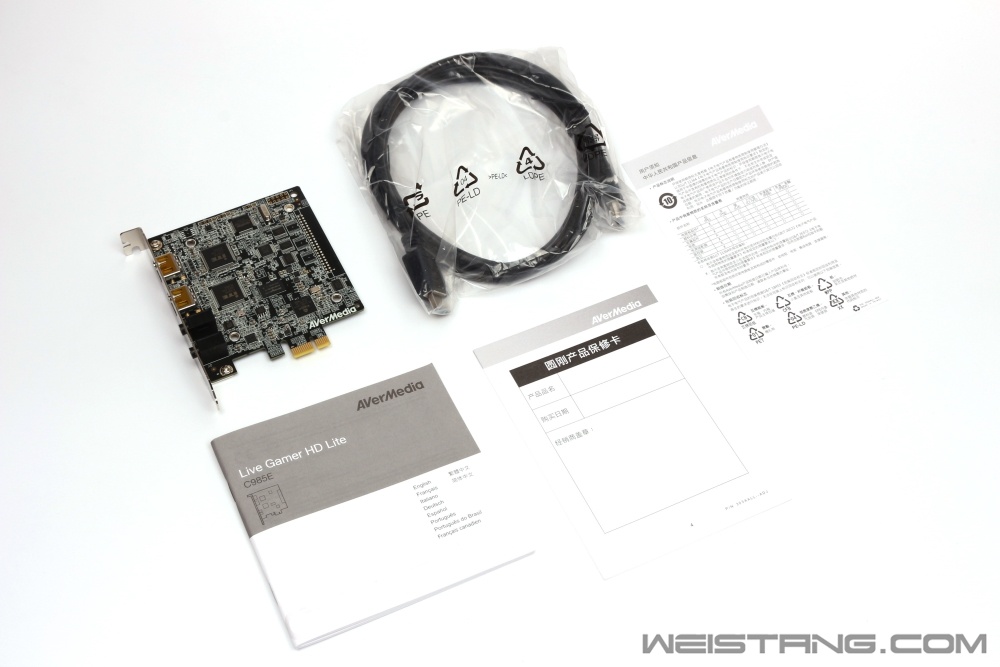

产品附带的HDMI高清数据线一条,说明书及保修卡一份。


这里需要注意的是本采集卡是不附赠驱动光盘的,所以内盒上会有驱动下载地址。

产品展示

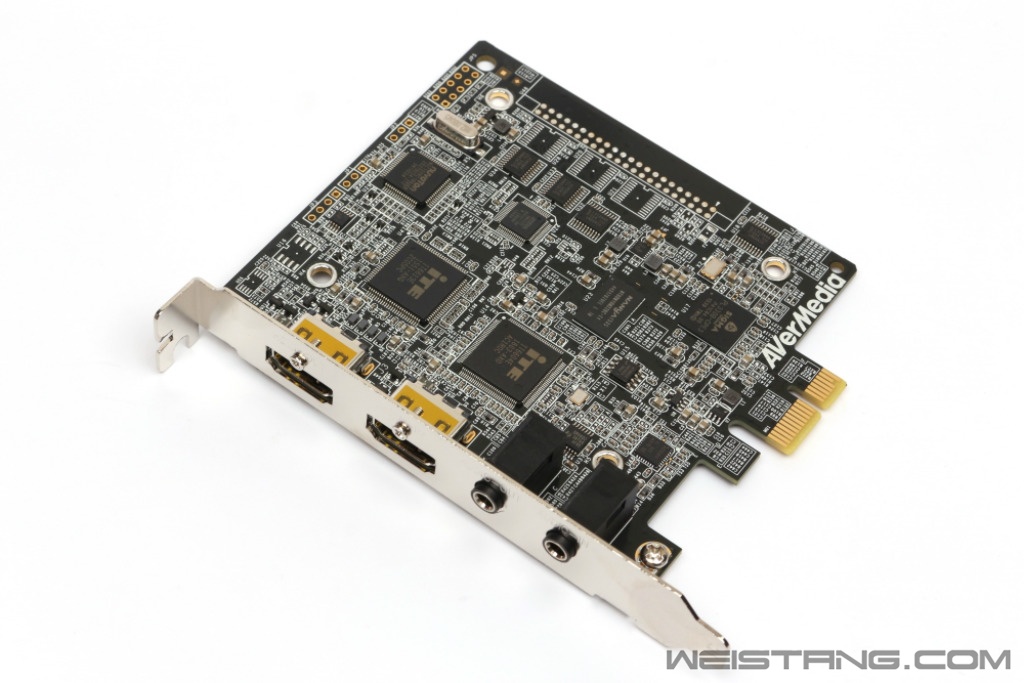

采集卡特写,这是一块内置的PCI-E采集卡,对于选择这种采集卡的朋友需要一些动手能力,毕竟需要自己安装到电脑机箱内的主板上。


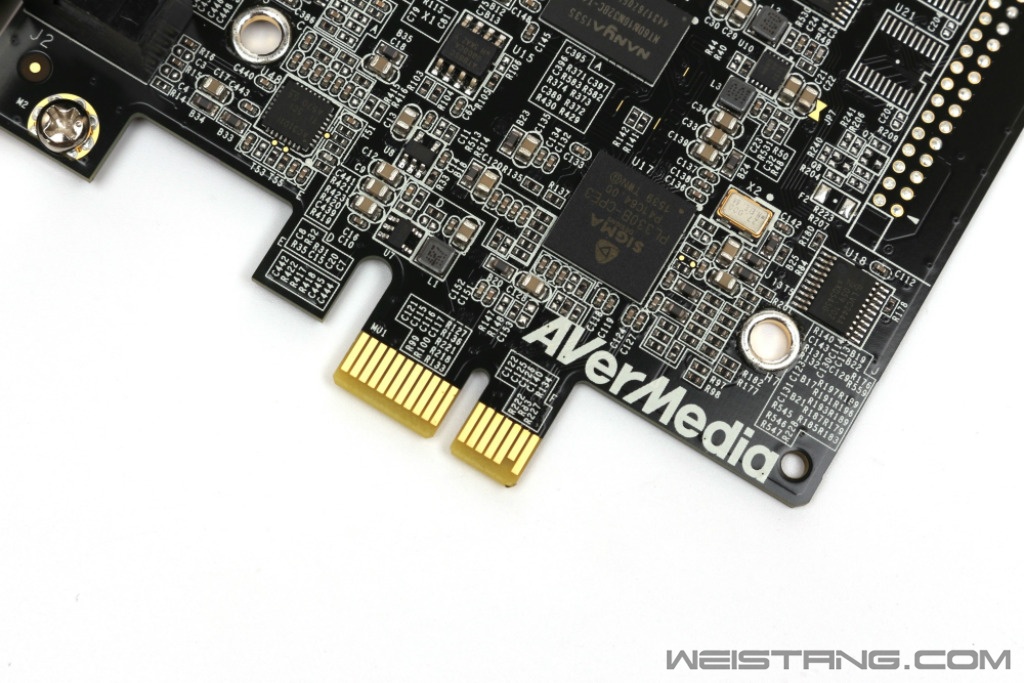

PCI-E接口特写,现在大部分的主板几乎都拥有这种接口,安装起来比较简单。

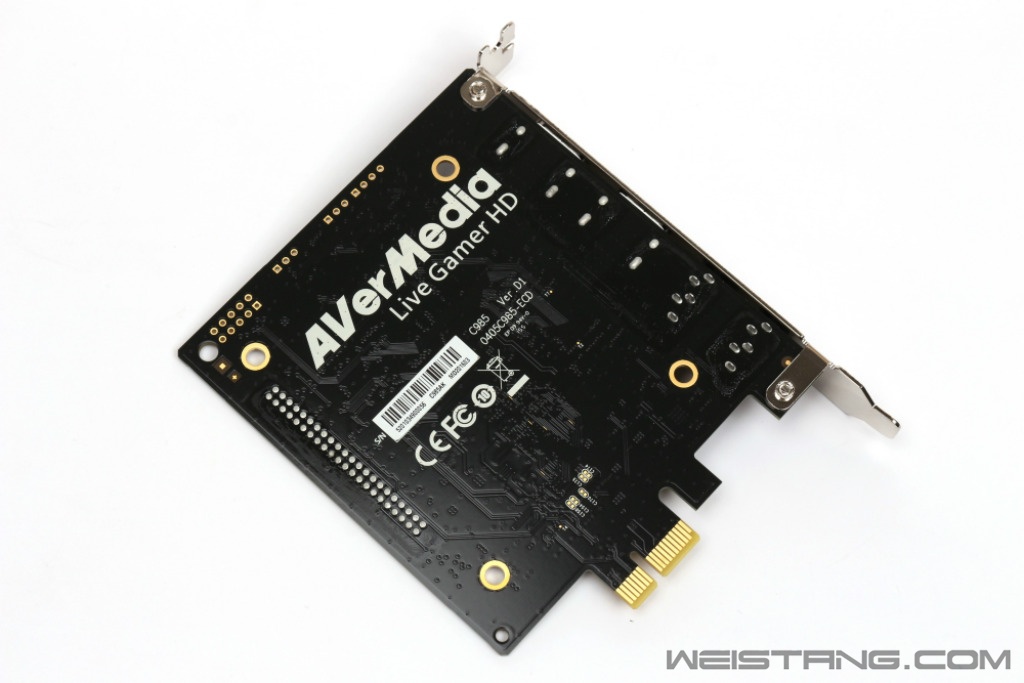

PCB板子背面特写,背面印有圆刚的英文Logo,背面除了走线居然没有任何电器元件。

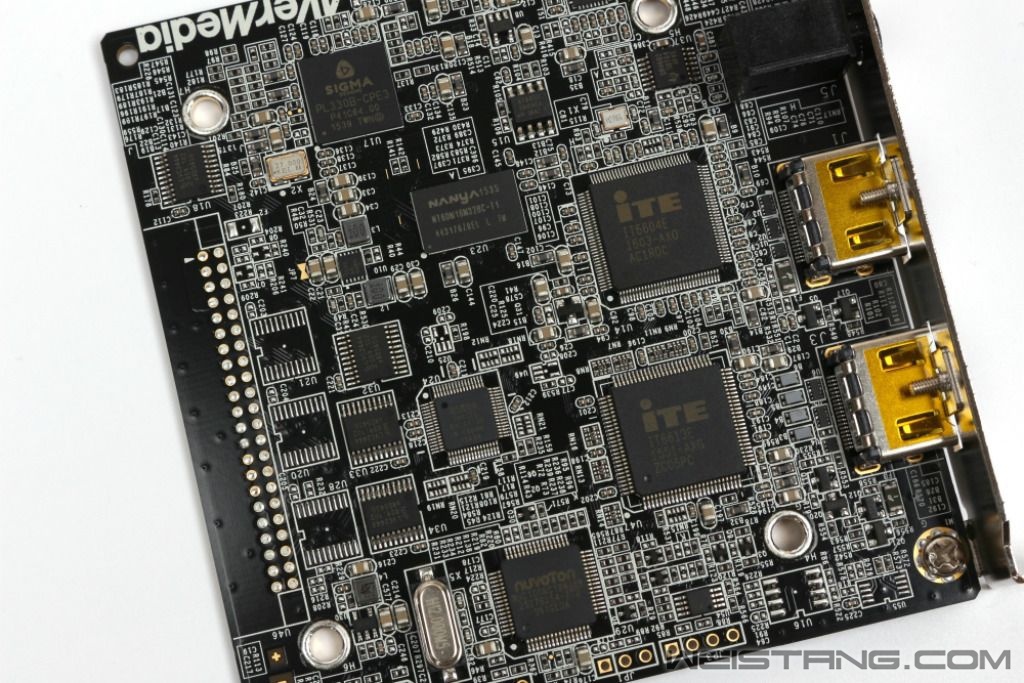

主板上各芯片的特写,从板子的材质和贴片的工艺来看,产品的品质还是很可靠。

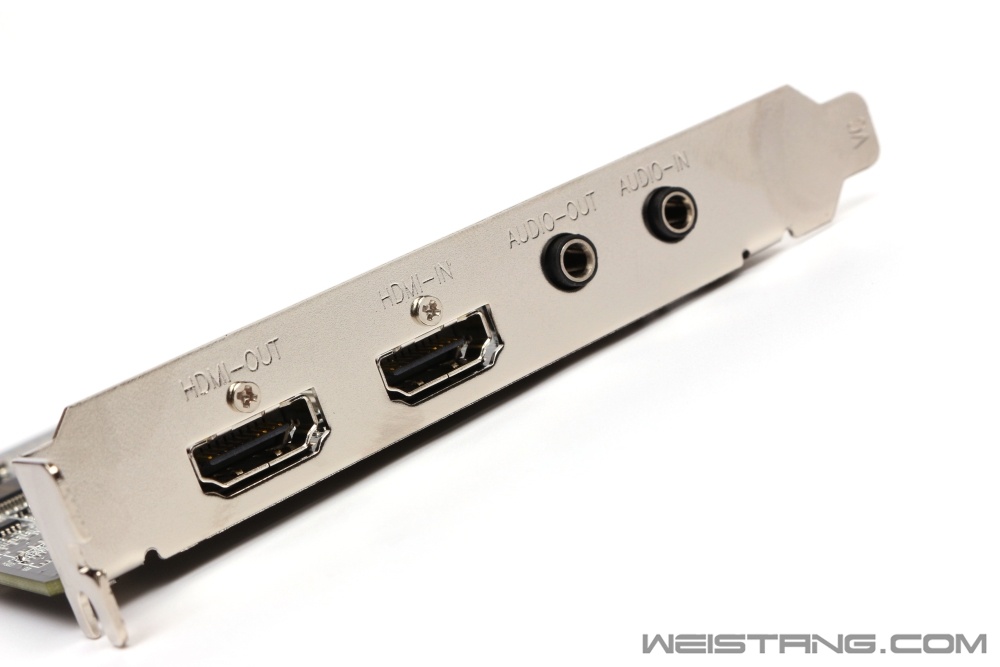

挡板外侧接口特写,接口标记在挡板上,从这看是很容易找到对应的接口,但是一旦安装到电脑上,接口文字标记位置就有些瑕疵,为什么这么说呢?本人安装以后机箱的挡板间隔板直接挡住了文字标记的位置,所以采集卡装上以后你看不到哪个是HDMI-IN,哪个是HDMI-OUT接口。如果装上以后找不到对应接口了就看下说明书吧,说明书上有明确的标记。

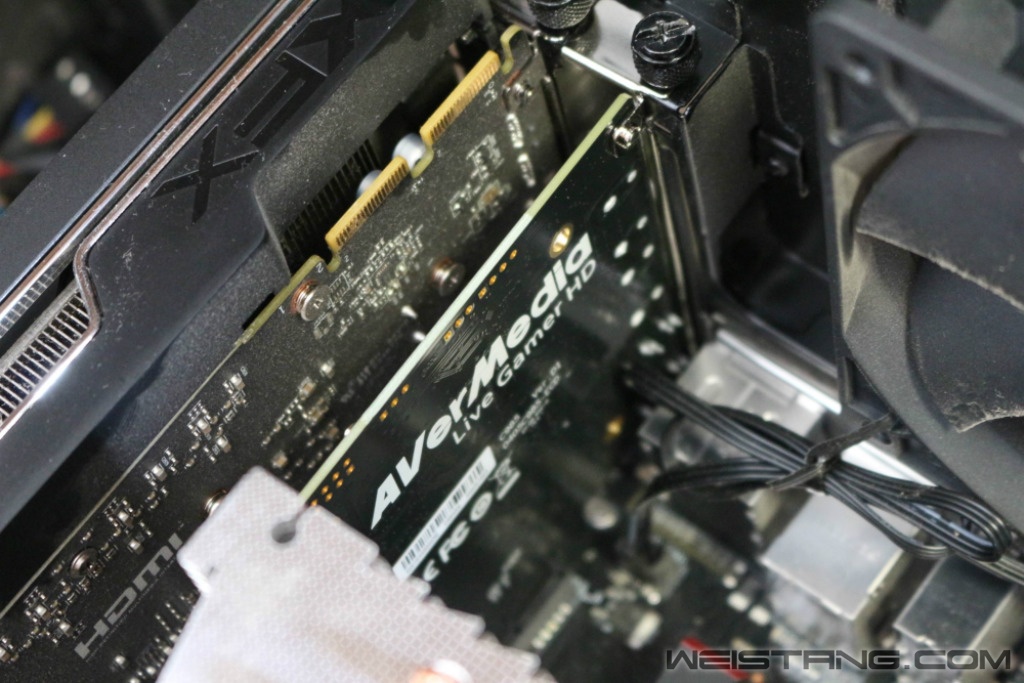

将采集卡安装到电脑上。


驱动及使用调试

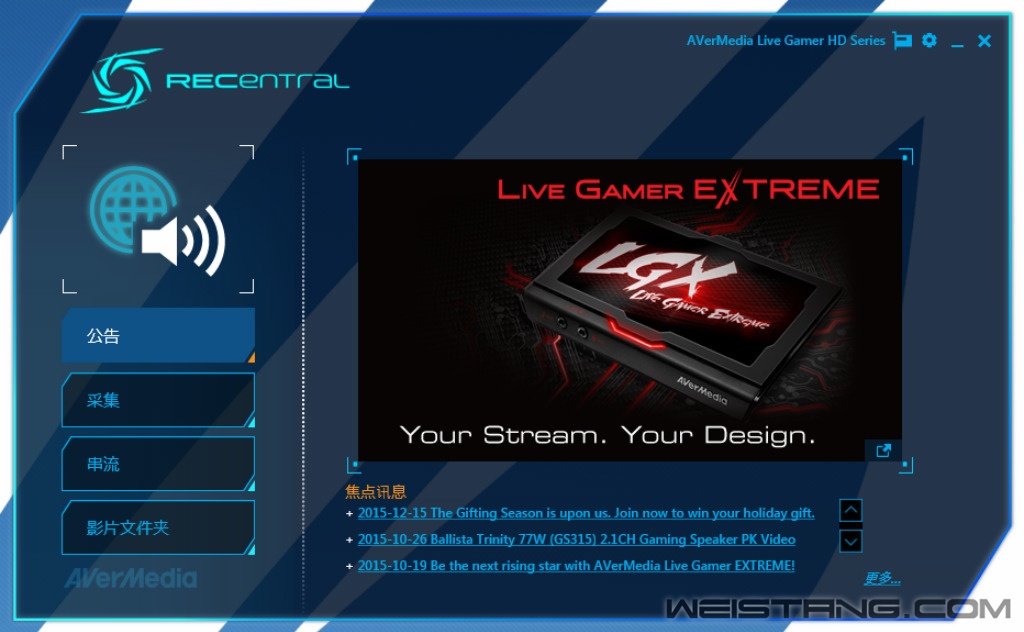

采集卡驱动公告栏,这里面有圆刚产品的一些最新信息,但是只有英文内容。

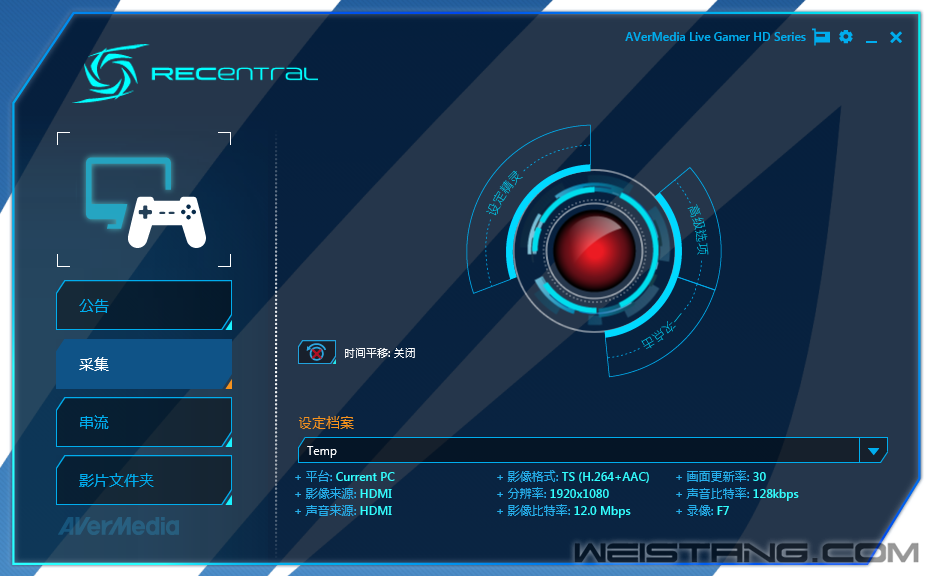

这里就是采集卡最核心的采集功能。这里有三个功能按键,设置精灵、高级选项和一次点击。

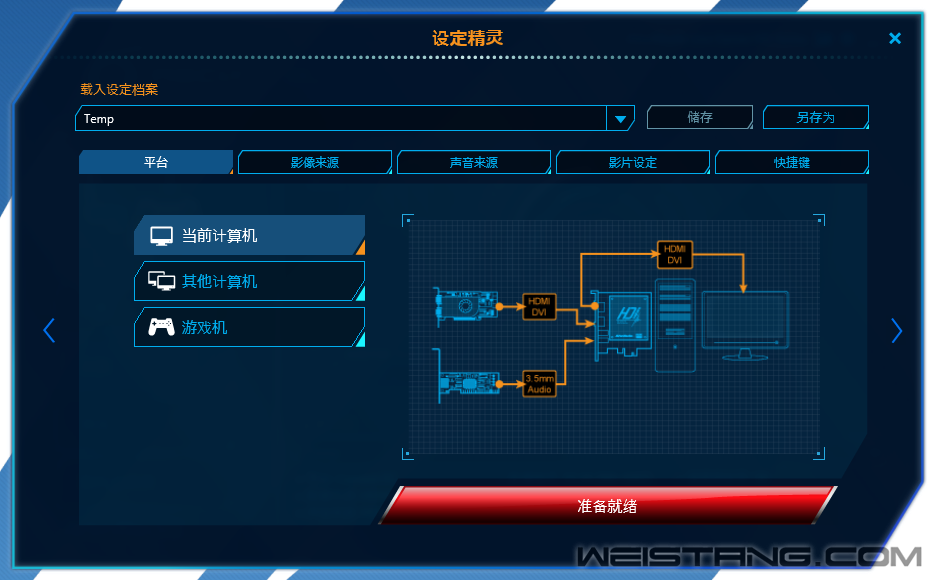

在设置精灵的平台选择功能可以选择采集卡的采集方式,当前计算机、其他计算机和游戏机三个选项。在这里给大家讲解一下视频线路的连接方式。
1、当前计算机采集方式,将HDMI数据线一头插入显卡接口,一头插入采集卡的HDMI-IN接口,然后再将另一根HDMI数据线的接口一头插入采集卡的HDMI-OUT接口,一头插入显示的HDMI接口,这样连接显卡的视频信号就能被采集卡录入计算机。

2、其他计算机采集方式,将其他电脑显卡上的HDMI线路接入采集卡的HDMI-IN接口,此时采集卡就能采集其他计算机上的视频信号了。如果你想把数码相机或者数码摄像机上的信号录入采集卡,也可以用此种方式进行。

3、游戏机,如果你想录制游戏视频的话就是把游戏机的HDMI线路接入采集卡的HDMI-IN接口。

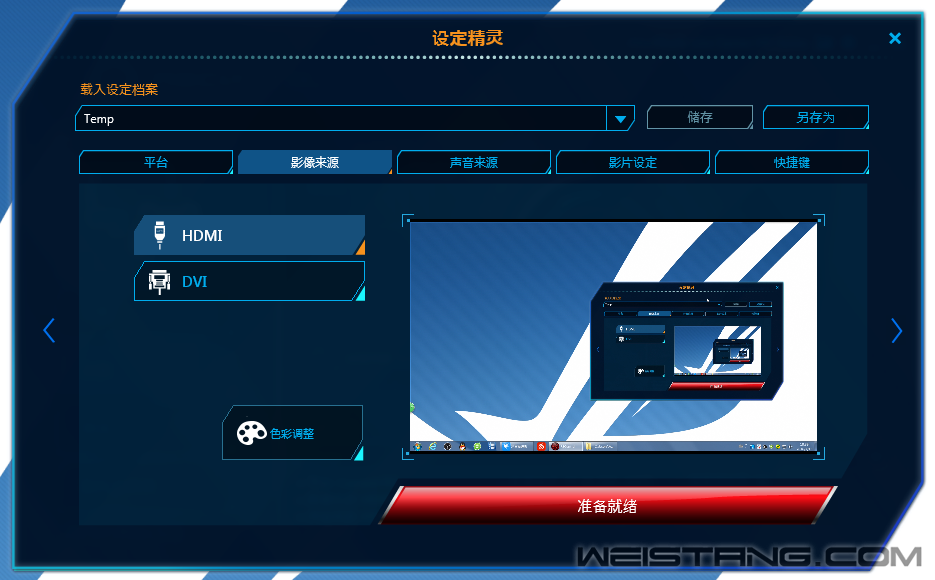

影像来源,选择HDMI,右侧就是预览到的屏幕采集预览画面。

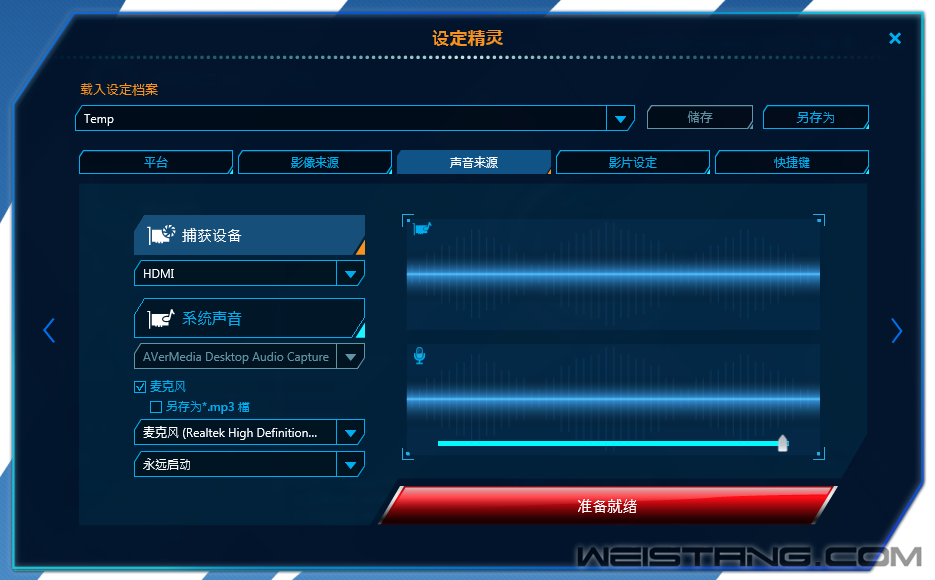

声音来源设置,如果麦克风连接正确的话你说话在右侧会有音频波动显示,说明音频设备连接正确。

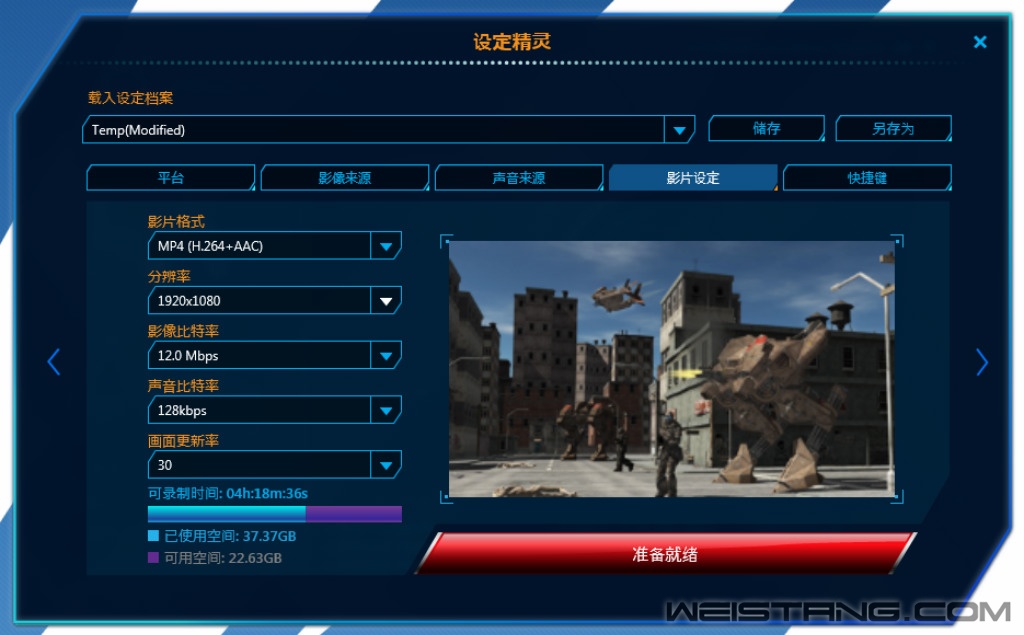

影片设定功能,这里可以设置影片格式、视频分辨率、影像比特率、声音比特率和画面刷新率。还能看到存储视频文件硬盘的空间大小。

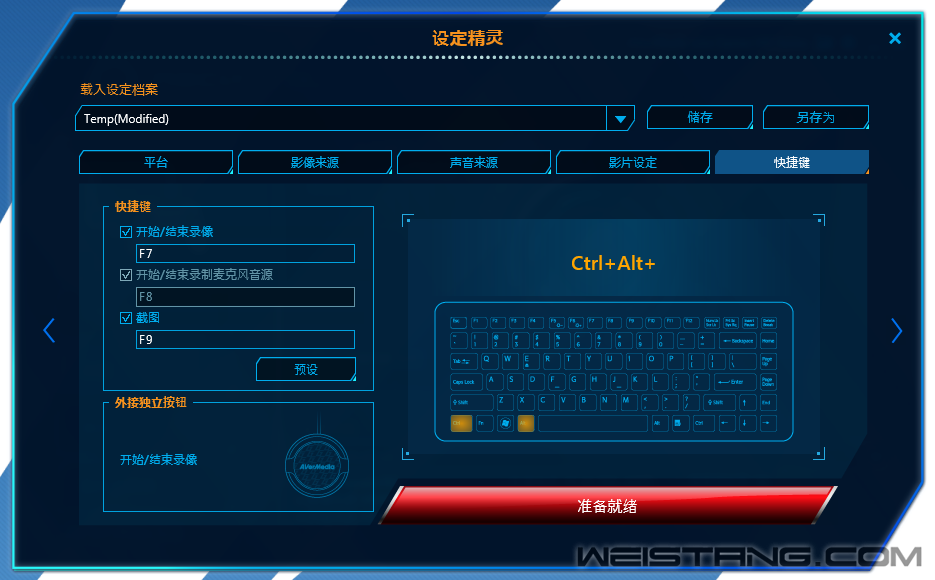

快捷键功能,设置录像和停止按键,麦克风音源开关按键和截图按键。


高级设定功能,这里几乎就是将以上设置内容进行了整合。

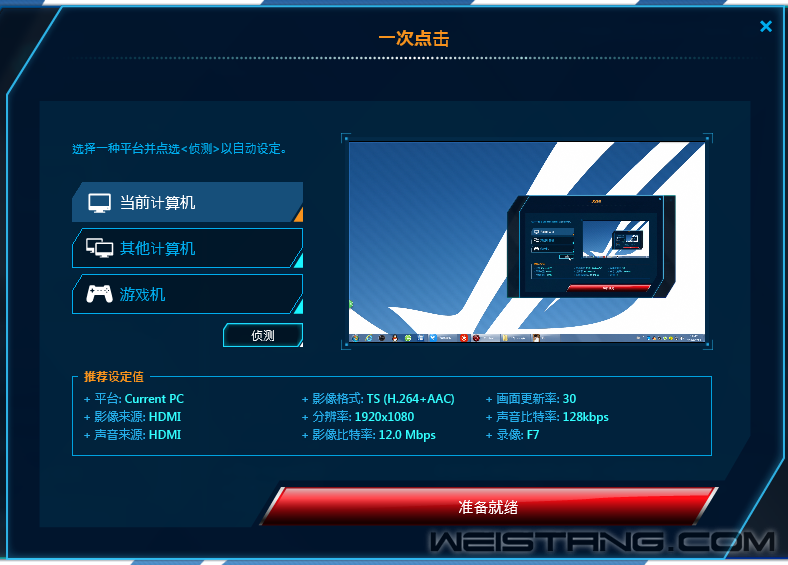

一次点击功能,这是一个快速选择平台进行采集的功能,采集当前计算机的时候是不会出现画面预览窗口的,只有采集其他计算机和游戏机平台的时候会显示画面预览窗口。大家知道为什么吗?如果采集当前计算机显示内容有预览窗口的话,那么预览窗口里的内容也会被录制进视频里。就会出现窗口套窗口无限循环的画面问题。

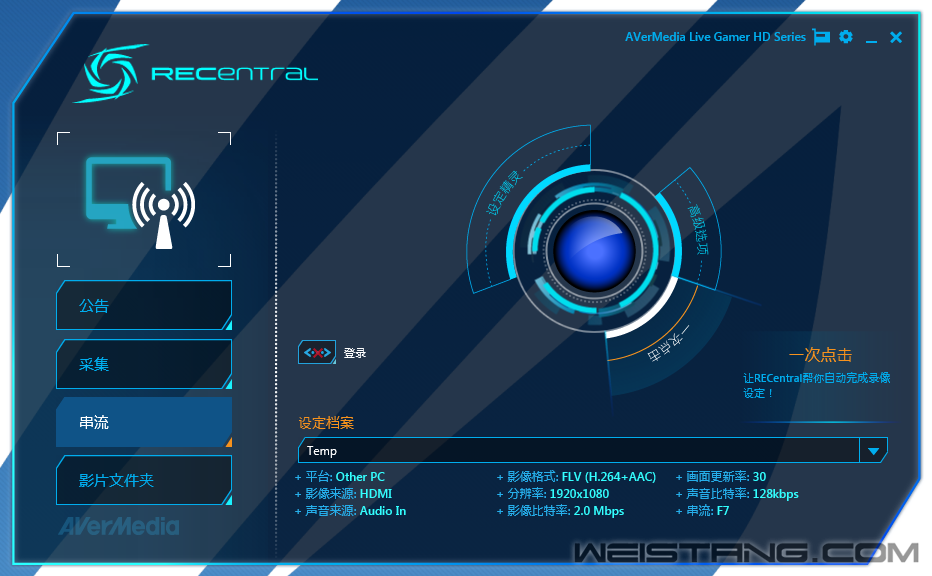

驱动里的串流功能,这里需要点击登录按钮先与直播服务器进行连接。

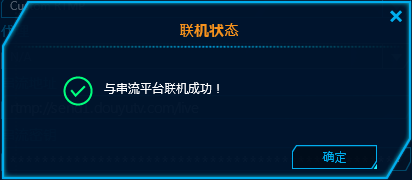

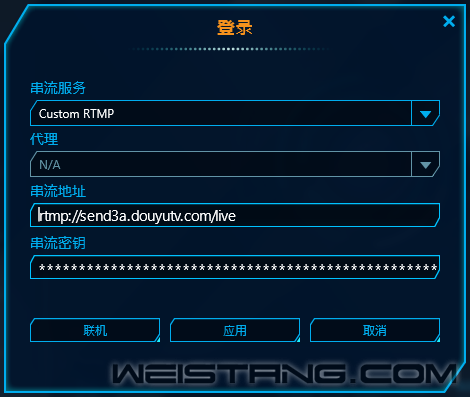

这里输入直播平台的串流地址和串流码,然后点击联机,如果一切正常的话会显示联机成功。


开始直播以后在屏幕右下角驱动图标会变成蓝色,点击右键可以对查看正在直播的上传数据量和进行停止操作。

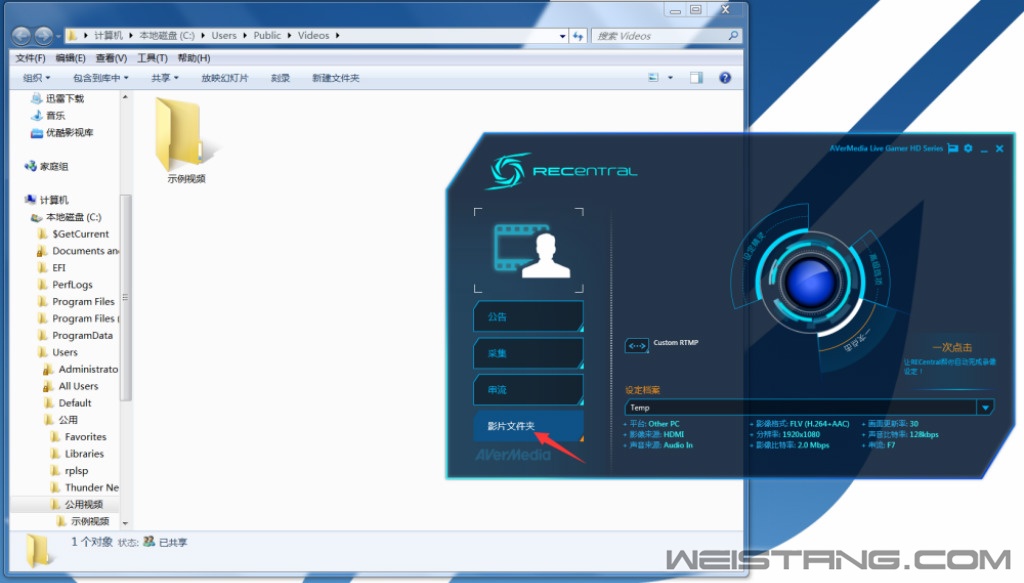

驱动界面最后一个就是功能就是查看影片的文件夹,这里方便查看录制视频的文件。

通过圆刚软件直播与通过OBS软件直播CPU使用频率的对比

圆刚GL510E采集卡的驱动力自带直播软件,通过圆刚的直播软件可以让采集卡的硬件对采集的图形进行x264视频编码,所以在使用当中会减少CPU的编码负荷,那到底能减少多少负荷呢?接下来请看游戏中的实际对比测试(以下直播测试分辨率均为1920X1080).


在这里我使用OBS软件作为直播测试软件。

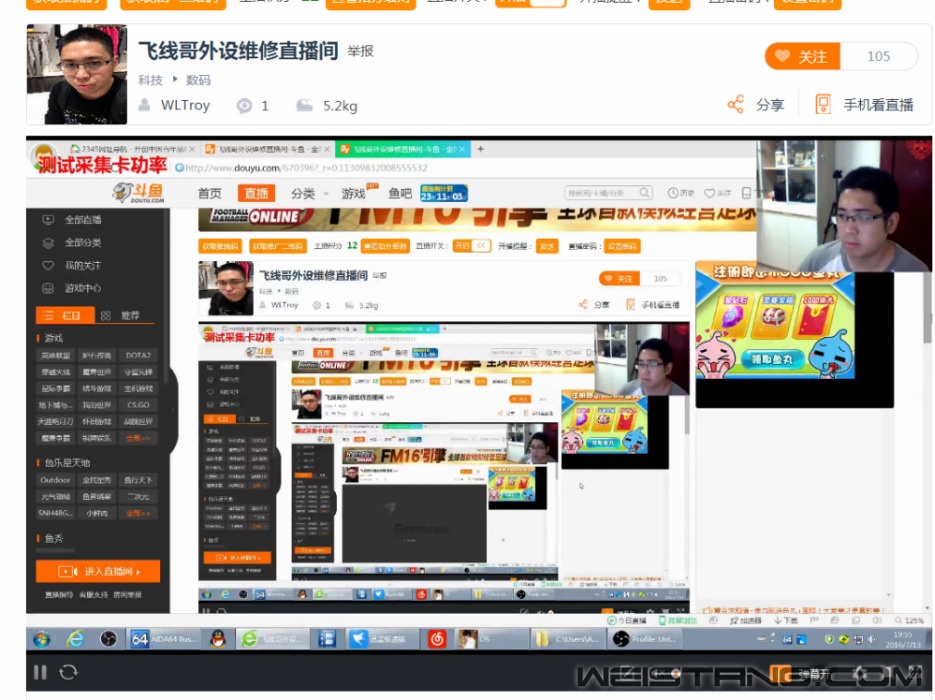

测试的连接平台为斗鱼直播平台。在进行游戏之前我们先进行空载测试,就是只打开直播软件而不玩游戏看看CPU在只进行直播情况下的使用频率。

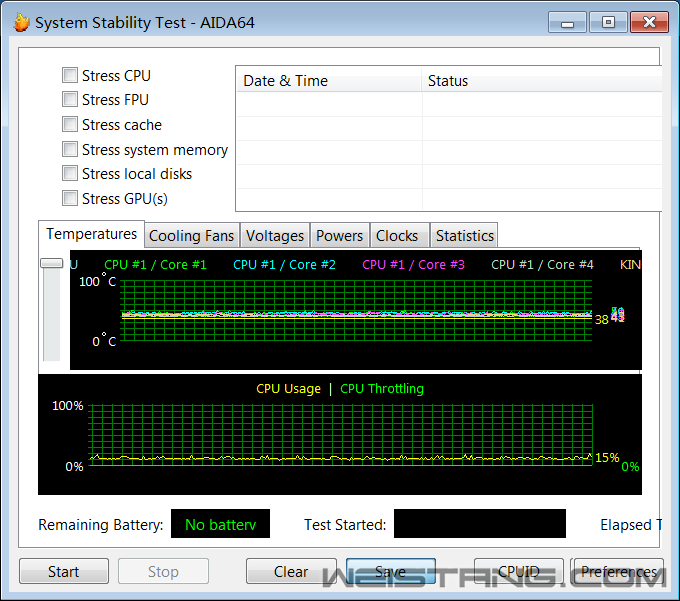

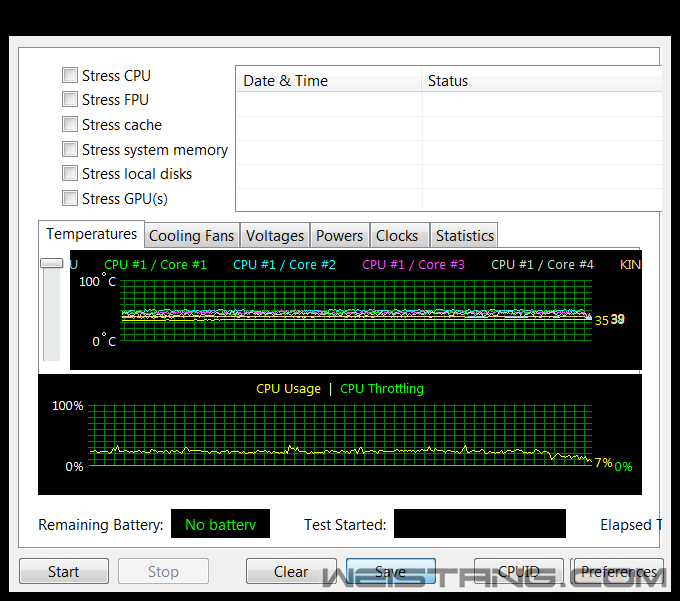

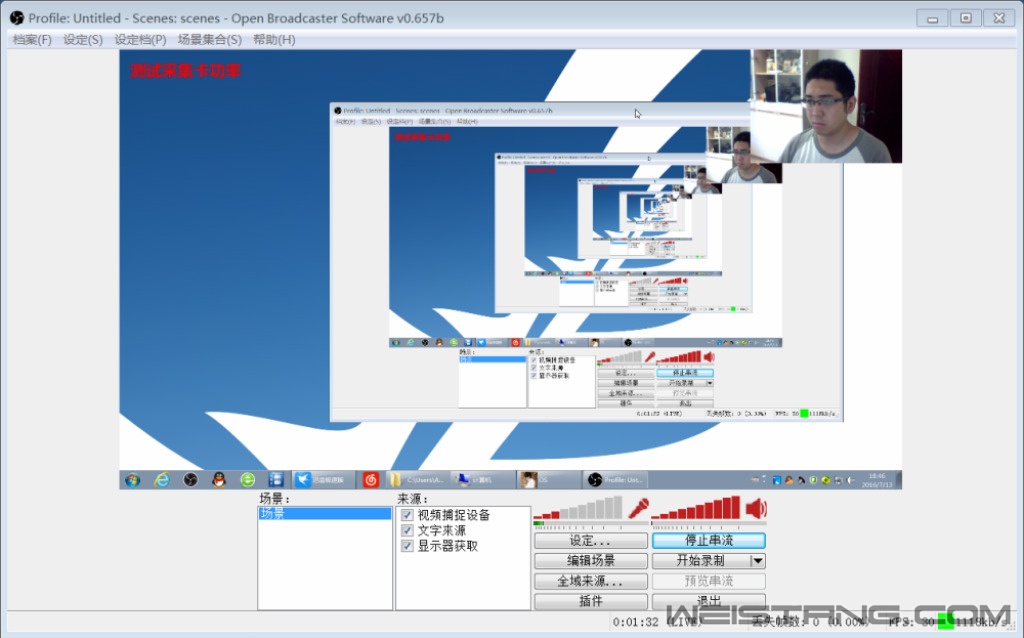

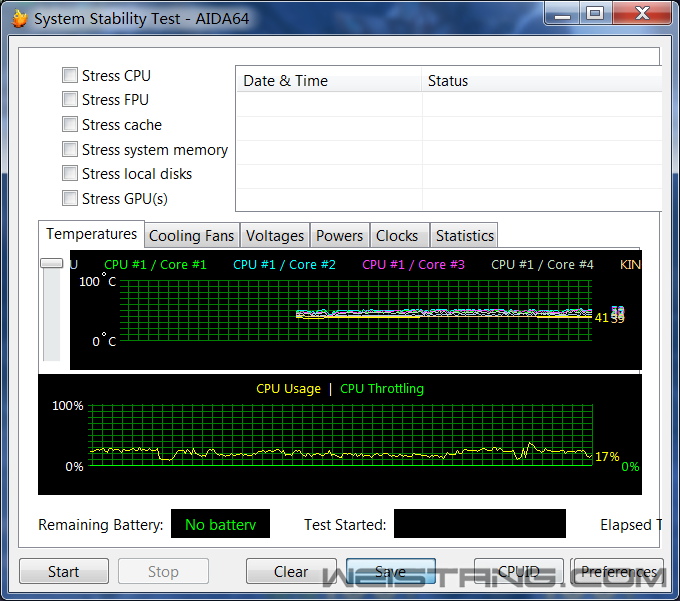

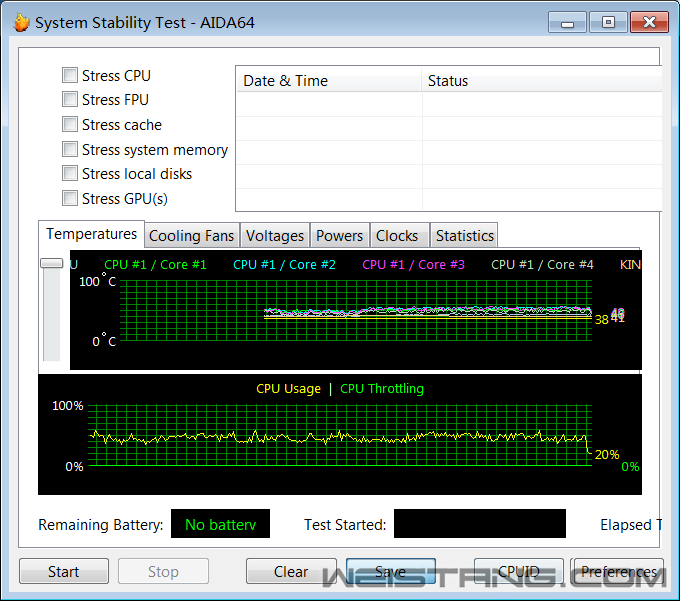

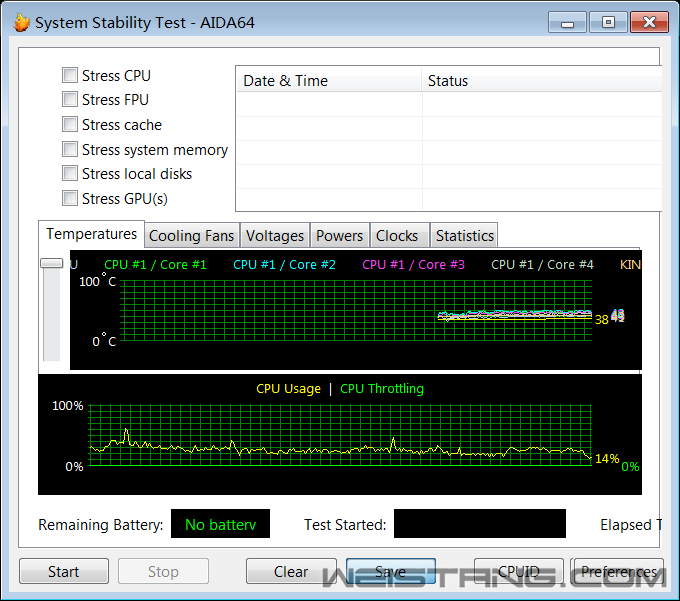

使用OBS软件直播CPU空载的使用频率为15%左右。


使用圆刚驱动进行直播CPU空载的使用频率为10%左右,两者此时的对比只有5%左右的差距,不是很明显,接下来我们上游戏来进行测试。

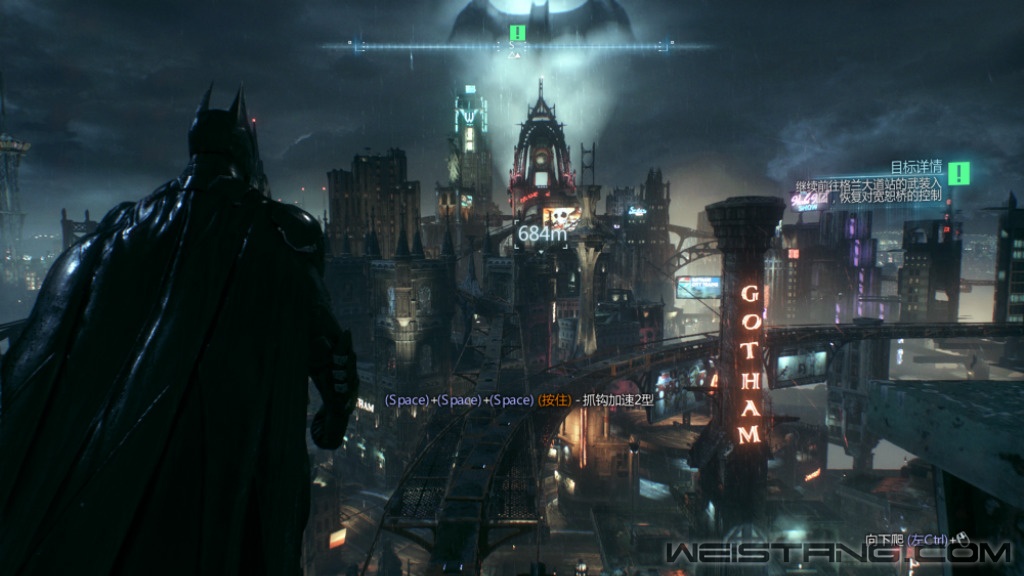

第一款游戏《蝙蝠侠——阿卡姆骑士》。


使用OBS软件直播大型3D游戏CPU的使用频率为55%左右.


使用圆刚驱动进行直播大型3D游戏CPU的使用频率为35%左右。在《蝙蝠侠——阿卡姆骑士》这款游戏的测试中两者的差距为20%左右。

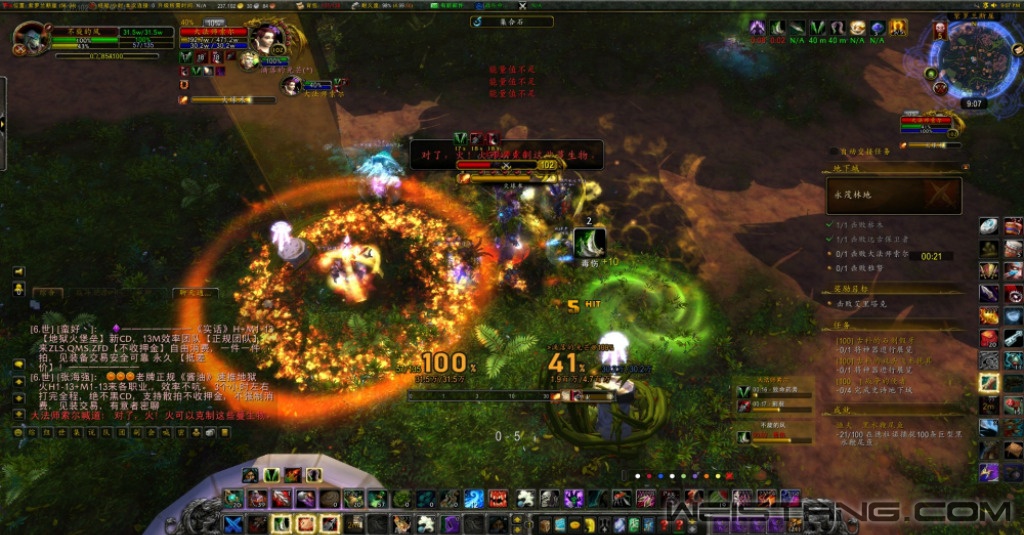

第二款游戏《魔兽世界》。


使用OBS软件直播大型3D多人网络游戏CPU的使用频率为40%左右.


使用圆刚驱动进行直播大型3D多人网络游戏CPU的使用频率为25%左右。在《蝙蝠侠——阿卡姆骑士》这款游戏的测试中两者的差距为15%左右。

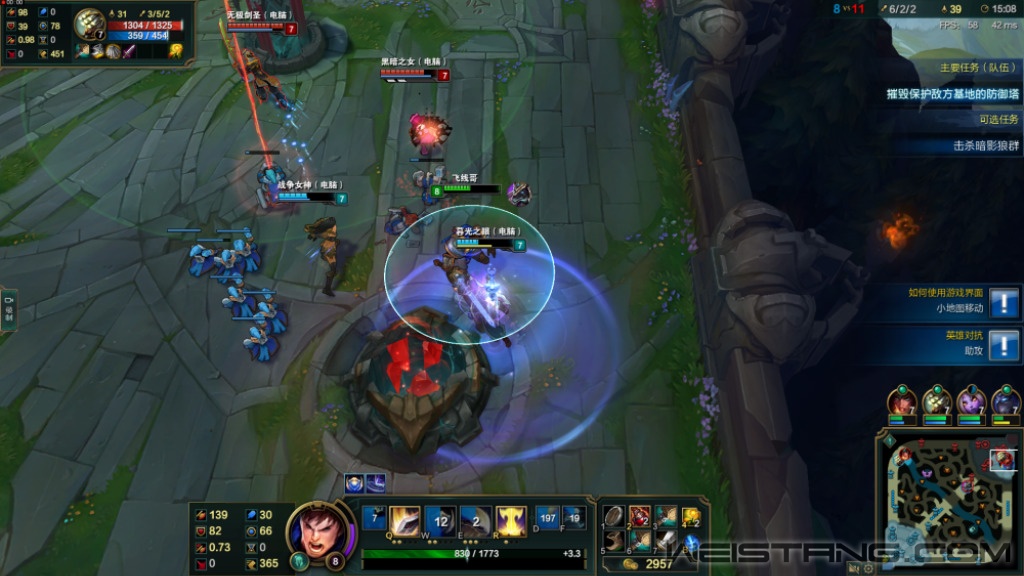

第三款游戏《英雄联盟》,当下最火的MOBA类游戏。


使用OBS软件直播3D MOBA类网络游戏CPU的使用频率为50%左右。


使用圆刚驱动进行直播3D MOBA类网络游戏CPU的使用频率为30%左右。在《英雄联盟》这款游戏的测试中两者的差距为20%左右。

通过以上测试数据可以看出,通过圆刚的驱动软件进行直播,使用采集卡进行图形编码可以大大降低用OBS直播软件带来的高CPU负荷。最多可以节省20%的CPU使用率。带来的实际效果还是比较明显。但是唯一的问题就是驱动自动的直播功能并没有多元化的设置功能,比如在屏幕上添加问题,添加摄像头图像,等等。所以圆刚这款采集卡产品优势是有的,不足也是有的。

总结

圆刚GL510E采集卡在评测中可以看出产品的做工比较扎实,但是对于这种需要安装在电脑机箱内的采集卡必须需要一定的动手装机经验才行。在安装过程中采集卡挡板上的输出和输入的标记会被机箱侧边挡住,所以安装的完以后要记住每个接口的作用。采集卡驱动设计的比较强大,可以满足各类型的高清视频的录制功能,当然最值得说一说的还是驱动里自带的直播功能,评测后半段的测试可以看出通过采集卡编码进行直播可以大大降低使用传统直播软件对CPU的负荷,这样可以减少主播CPU负荷过高导致游戏中卡顿和直播掉帧的问题。采集卡直播的优势很明显,但是缺点就是驱动软件直播没有多元化的设置功能,在这里只能希望厂家可以在后续的驱动升级中进行一定的直播功能优化。
