利奥博德FC750R键盘Lightspeed无线双模改造+TTC浅云轴体验分享

朽年Perfect · 发表于 2022-7-10 11:13

本帖最后由朽年Perfect 于 2022-7-10 11:12 编辑

现阶段活跃在外设圈子的无线技术中综合对比宏按键、驱动支持、硬件功能、游戏适配、稳定性、功耗等条件最佳的还是罗技Lightspeed无线技术，抛去软件部分不讲单硬件部分的稳定性和整体功耗来说在行业内也是出类拔萃的。但碍于罗技原厂迟迟没有契合当下热门的轴体热插拔、消音垫等轻度客制化功能组件，所以就有了爱折腾、有能力、有技术的人员研发了针对Lightspeed的无线改造，使用整套的Lightspeed主控及周围元件来适配不同品牌和型号的机械键盘。本期分享的是利奥博德FC750R机械键盘的Lightspeed改造过程。

一、利奥博德FC750R机械键盘

FC750R (1).jpg

▲准备一把任意配色的利奥博德FC750R机械键盘，图中Rita配色键帽为后面的替换键帽
FC750R (2).jpg

▲白绿配色的箱子实际上内部装的蓝金刚配色的键盘
FC750R (3).jpg

▲FC750R原厂配备透明防尘罩，白色外壳搭配黄蓝配色键帽
FC750R (4).jpg

▲主键区黄帽蓝字，大键区蓝帽白字
FC750R (6).jpg

▲改造时要选择单模的FC750R，老款的FC750RT和双模款的FC750RBT均不可以

二、Lightspeed主控无线双模改造套件

FC750R (8).jpg

▲改造套件包含：热插拔主PCB*1、Lightspeed主控PCB*1、主控排线*1、Lightspeed接收器*1、1000mAh可充电锂电池*1
FC750R (9).jpg

▲Lightspeed接收器*1、主控排线*1、Lightspeed主控PCB*1
FC750R (10).jpg

▲热插拔主PCB采用TTC职业电竞轴座插拔寿命高达10000次无需为其寿命担心，PCB自带大小写指示灯、低电量指示灯、充电指示灯等
FC750R (11).jpg

▲PCB同时支持热插拔和焊接，热插拔为正装轴位焊接为倒装轴位，支持常见的三脚轴 / 五脚轴
FC750R (12).jpg

▲PCB背后的三个开关功能从左至右依次为：游戏模式开关、低电量提示开关、键盘总开关，日常使用打开2号和3号开关即可 1号开关按需开启，Lightspeed主控支持自动休眠三分钟左右不使用键盘后会进入休眠状态按任意键唤醒唤醒时所按下的按键也有键值输出
FC750R (13).jpg

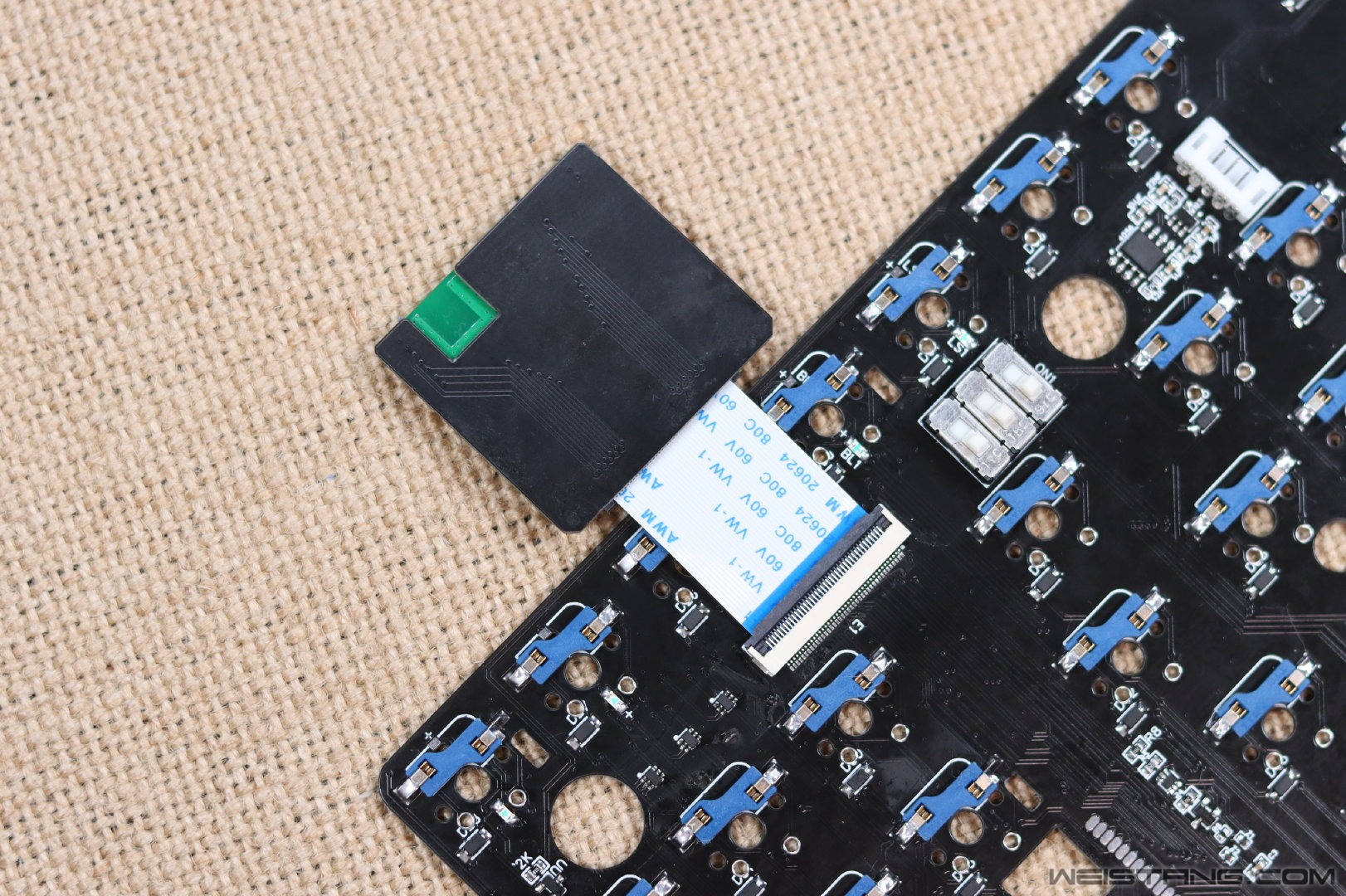

▲Lightspeed主控PCB安装示意图，主控支持Lightspeed 2.4G / 蓝牙4.0无线双模

三、TTC浅云轴

FC750R (15).jpg

▲TTC浅云轴是zhudi与TTC联合定制款，采用TTC静音双保险结构 1.2mm触发可以看做是静音快银轴
FC750R (17).jpg

▲浅云轴由尼龙上盖、POM轴心、双段镀金弹簧、导光柱、尼龙轴座组成
FC750R (18).jpg

▲云白色的尼龙PA材质上盖云白色与乳白色稍微有些不同略微发浅
FC750R (19).jpg

▲POM材质的线性轴心双侧墙设计出厂默认润滑，1.2mm触发 3.5mm触底，所采用的TTC第三代静音双保险结构能够大大消除按压和回弹过程中产生的噪音并且同时触底的粘滞和阻尼感也得到优化。
FC750R (20).jpg

▲双段式镀金弹簧触发压力45g 触底压力58g，短键程轴体容易发生误触的问题双段式弹簧通过提高初始和触发压力从而达到防误触的目的
FC750R (21).jpg

▲改良版的导光柱在侧面做了坡度倒角不会出现卡键帽的情况
FC750R (22).jpg

▲尼龙PA材质的轴座镀金触点和弹片通过铆接固定 8000万次使用寿命稳定可靠
FC750R (23).jpg

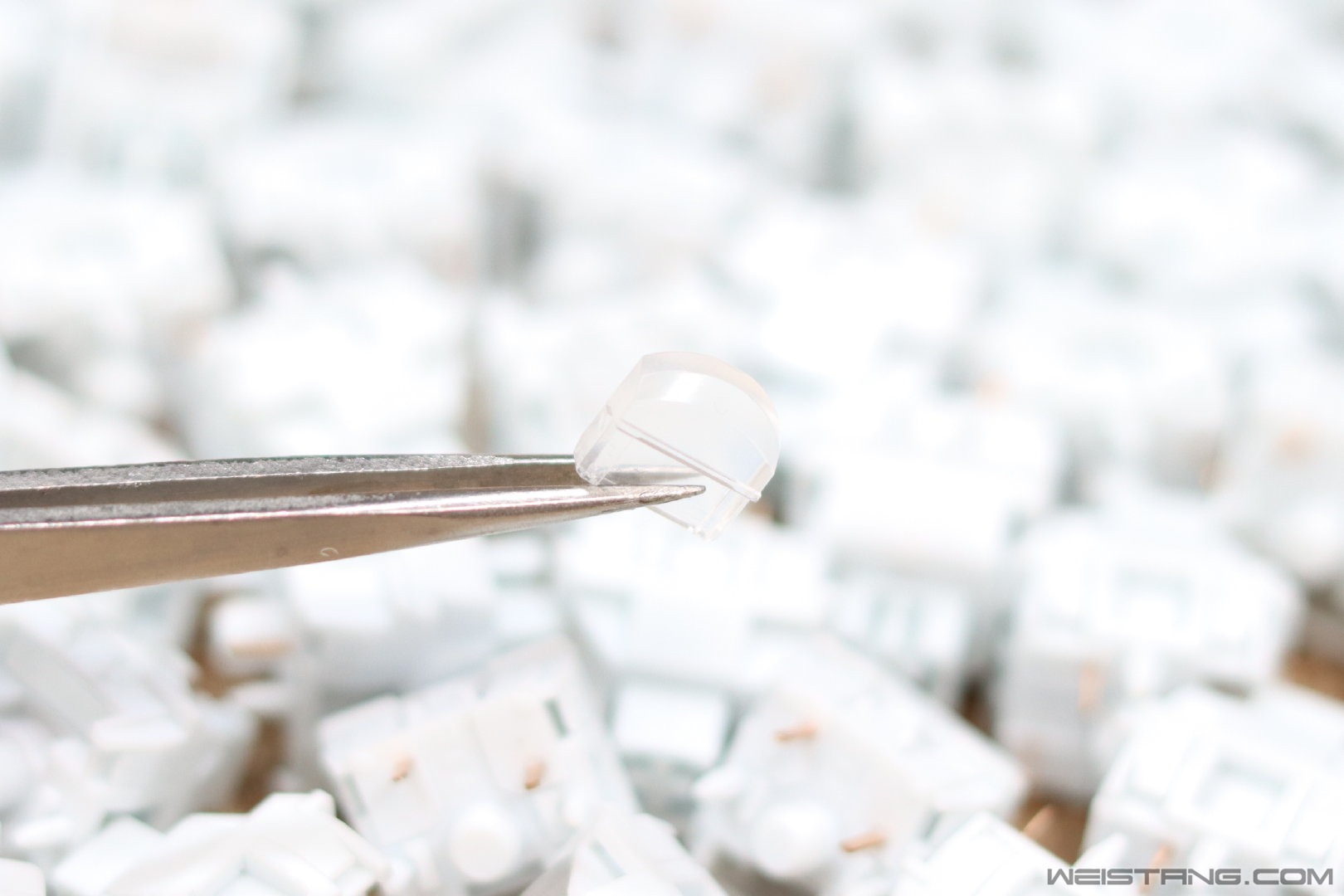

▲在轴心柱触底位置加装了硅胶垫在保证静音的同时也能够达到触底Q弹的手感

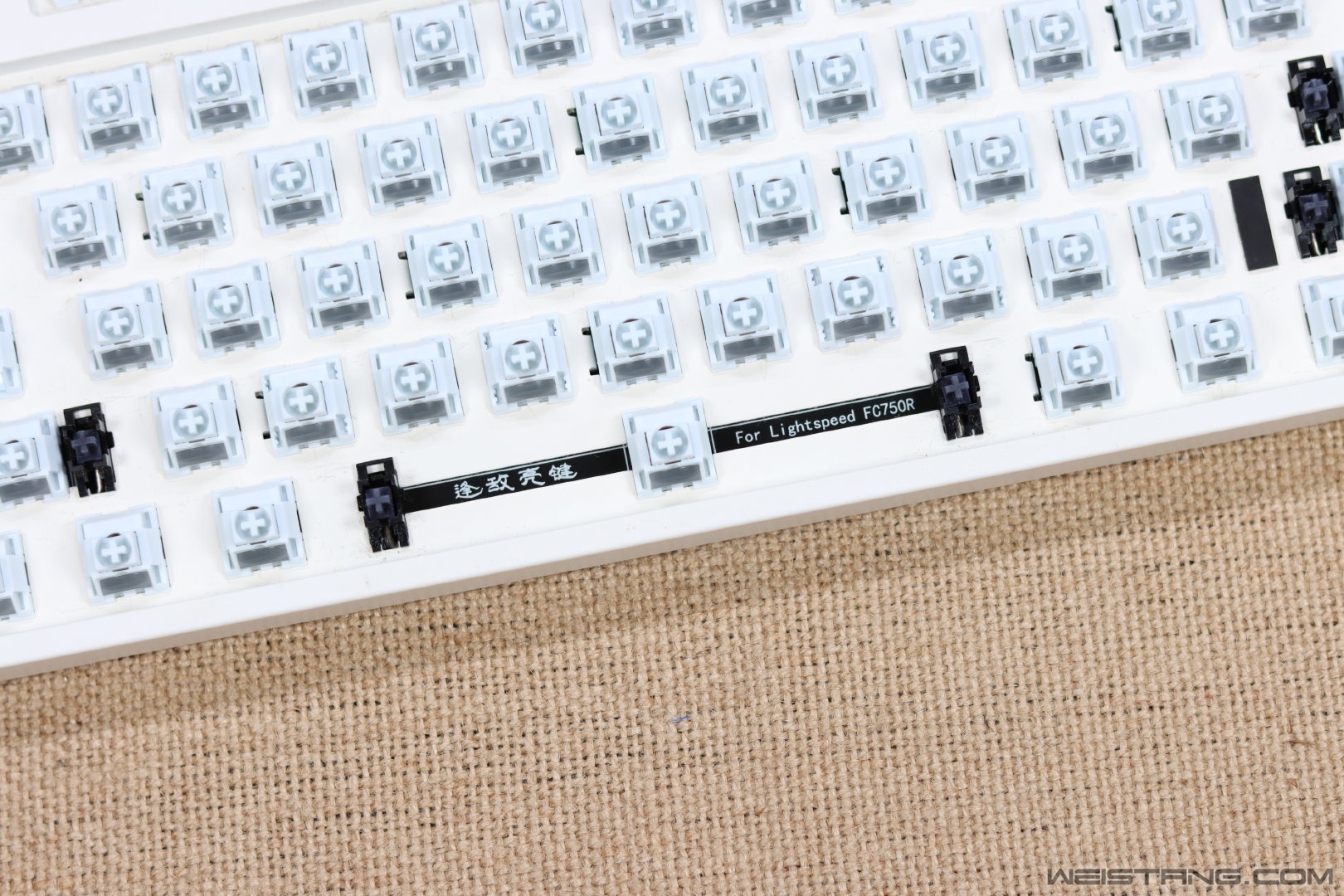

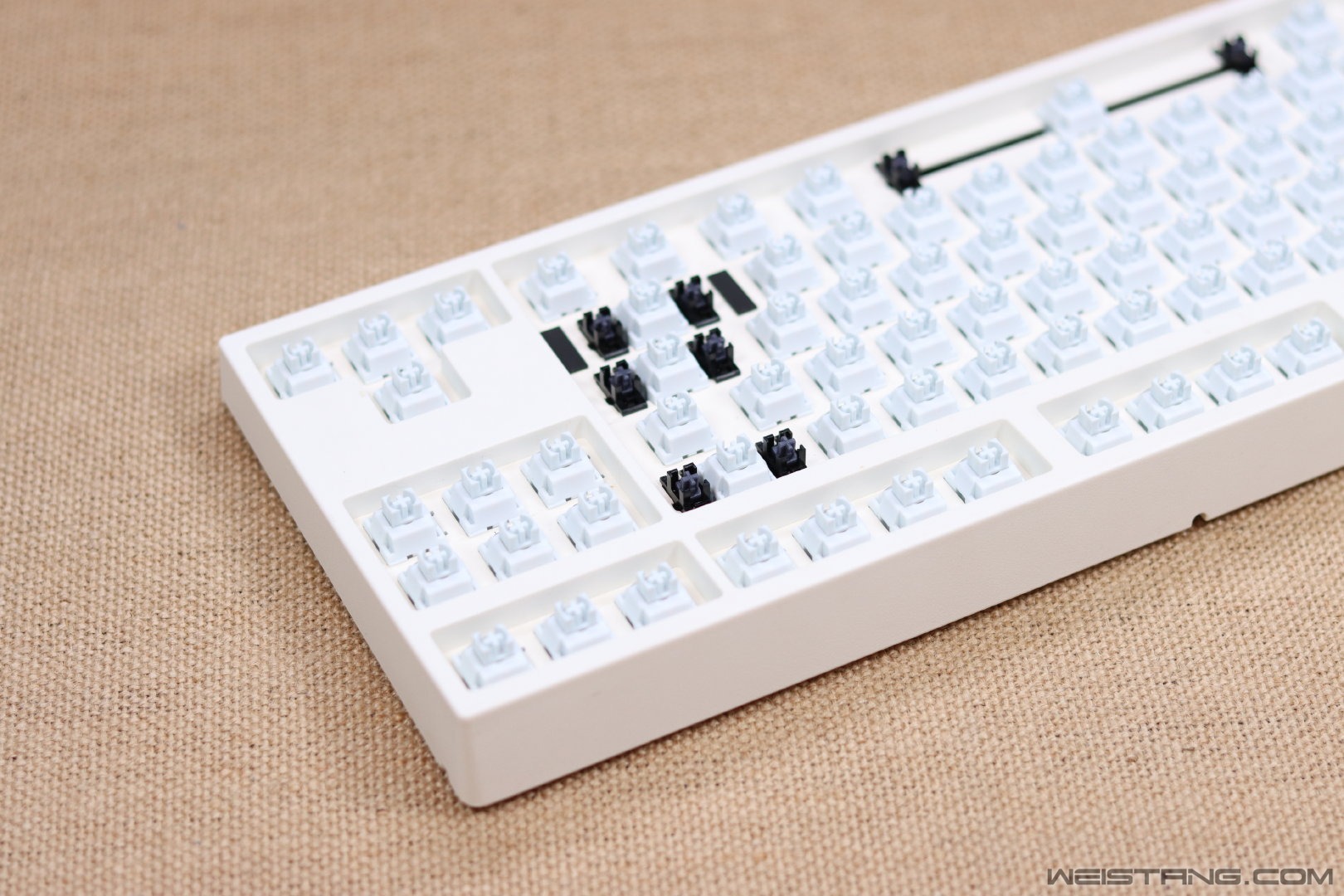

四、轴体装配图赏

FC750R (24).jpg

五、Rita键帽

FC750R (30).jpg

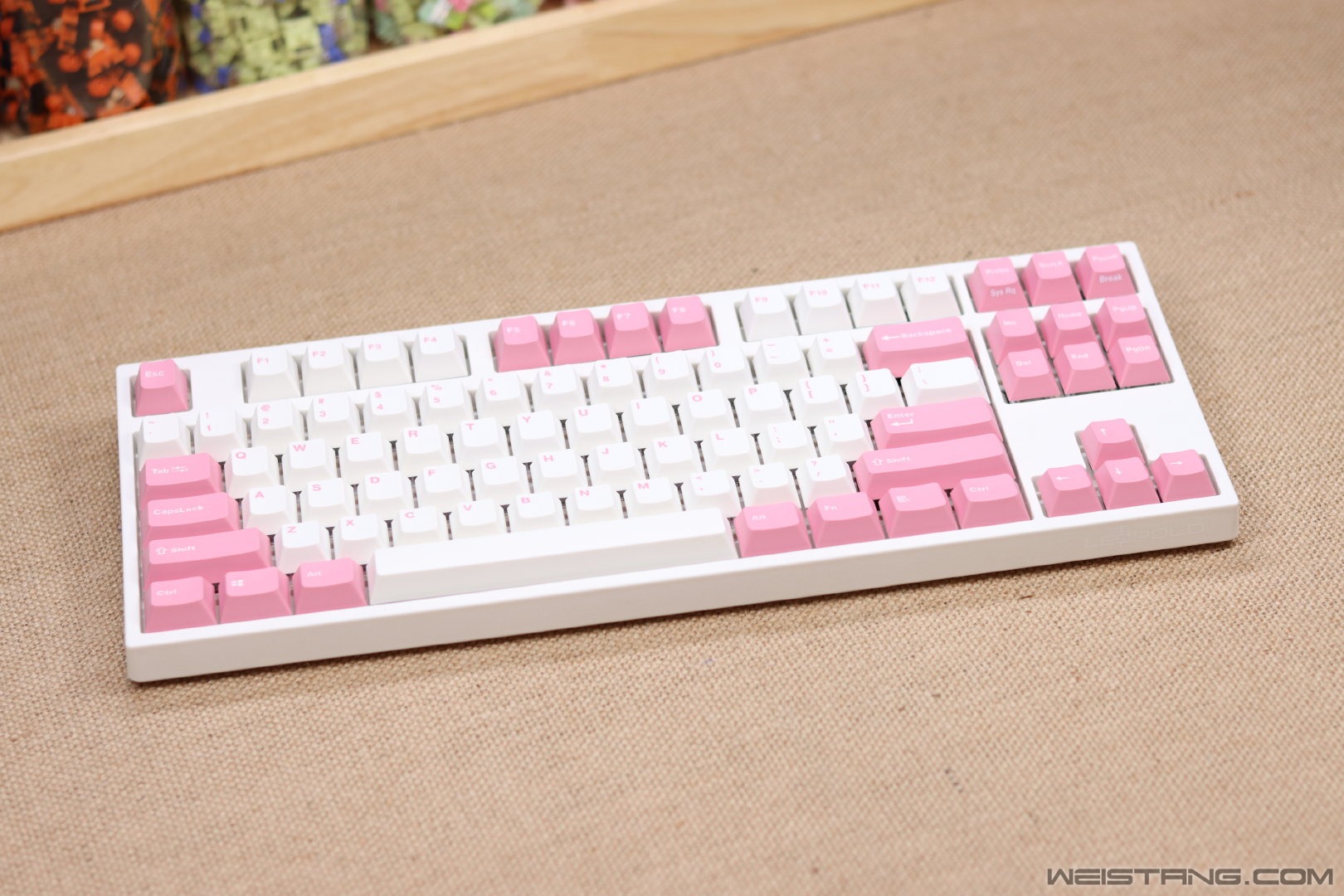

▲利奥博德原厂Rita配色依然采用PD高度、1.5mm厚度双色PBT材质自有模具键帽，相比ABS键帽具有抗打油能力强、字符永不磨损等优点
FC750R (32).jpg

六、桌面场景

FC750R (36).jpg

七、改造总结

利奥博德键盘扎实的做工和优良的外壳契合度被玩家冠以“大L”“教科书级”“天花板”等称号，罗技Lightspeed的高稳定、低延迟、低功耗等优点配合功能完善的GHUB驱动已然成为游戏玩家们持续推崇的无线技术，两者强强结合之后的产物完全可以被称为毕业级无线键盘，配合当下热门的轴体热插拔、消音垫等轻量客制化配件可玩性同样很高。如果近期有在寻找玩游戏不拉垮的高性能无线键盘不妨参考一下此次改造~

sdj1211 · 发表于 2022-7-10 16:37

Lightspeed无线比普通无线比，优势有多大？

He1De · 发表于 2022-7-11 00:45

所以在GHUB里有显示么？

朽年Perfect · 发表于 2022-7-11 08:21

He1De 发表于 2022-7-11 00:45
所以在GHUB里有显示么？

肯定有啊。。。。

朽年Perfect · 发表于 2022-7-11 08:23

sdj1211 发表于 2022-7-10 16:37
Lightspeed无线比普通无线比，优势有多大？

适时四驱和Quattro的区别

He1De · 发表于 2022-7-12 00:34

朽年Perfect 发表于 2022-7-11 08:21
肯定有啊。。。。

这就有点意思了。挺好，收藏了。

watercooled · 发表于 2022-7-19 20:24

还不错

Discoverysun · 发表于 2023-1-8 21:15

手工大佬啊！

与歌 · 发表于 2023-2-27 19:43

漂亮啊，哪里能买到TTC的正版热拔插轴
