[改造] S58M Plus客制化套件组装小记

[复制链接]
发表于 2022-5-14 10:10 | 显示全部楼层 |阅读模式
本帖最后由 朽年Perfect 于 2022-5-14 10:10 编辑

一直想拥有一把HHKB配列的键盘,迟迟没有好看且合适的套件,偶然间看到了S58M Plus 了解了一下 发现ML浮动内胆结构挺有意思 以前也没有接触过,毕竟有些东西不亲手体验一下不会知道好与坏 所以入了一把 试试感觉。

本次所使用的轴体选择了刚发布不久的佳达隆G银Pro2.0,G银Pro2.0相比G银Pro升级了模具、1.2mm触发、出厂自带润滑 并且价格不高。接下来就记录一下S58M Plus套件的组装过程。



一、套件

S58MPlus (1).jpg
▲S58M Plus及佳达隆G银Pro2.0轴体
S58MPlus (2).jpg

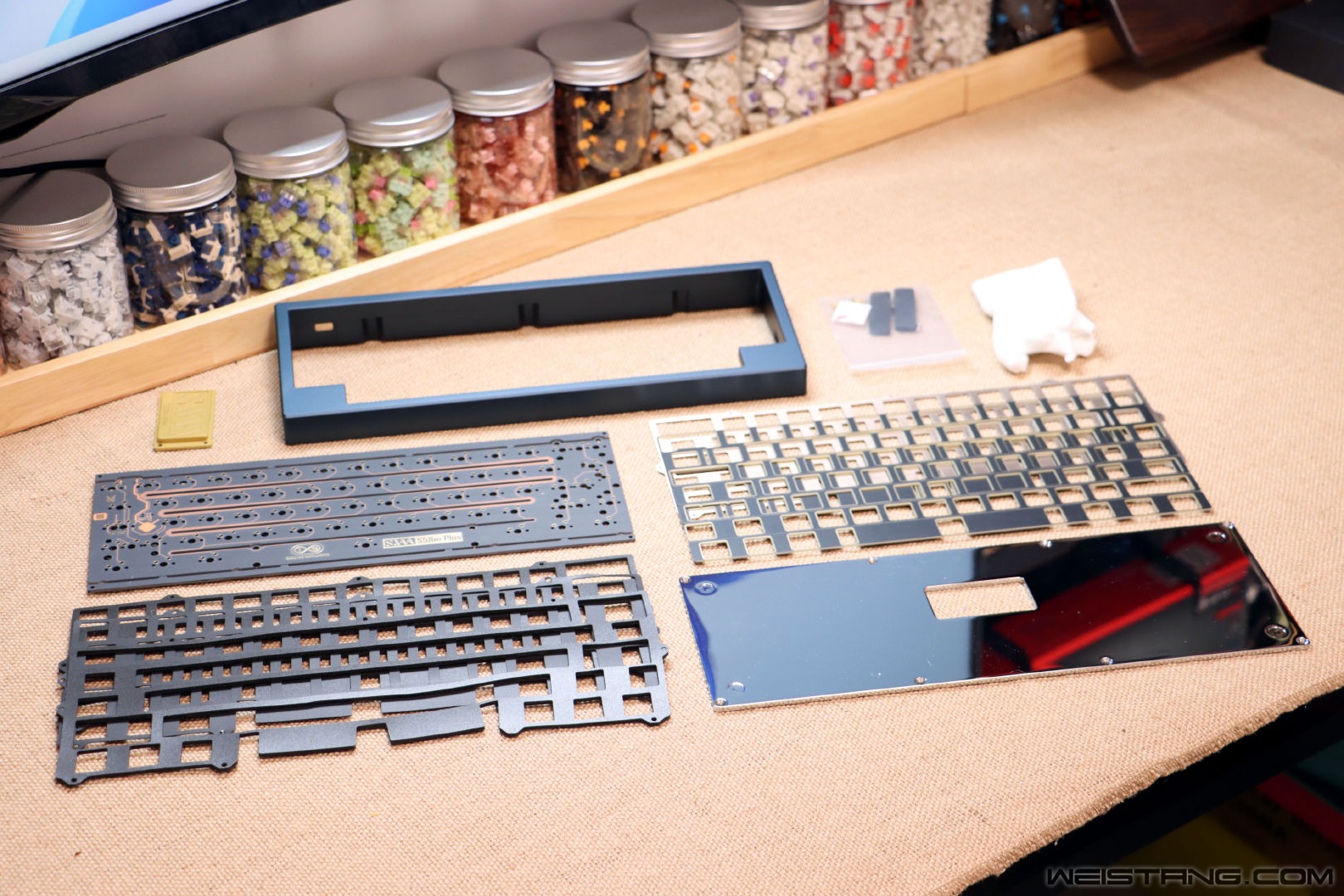

▲套件附件包含军绿色阳极铝合金CNC上盖*1、透明阻焊/雾面/开槽/单模/焊接PCB*1、不锈钢底层定位板*1、FR4分体式定位板*1、FR4一体式定位板*1、PORON整体夹心棉*1、PORON条状夹心棉*1、PE缓冲棉*1、不锈钢镜面PVD底板*1、底部纯铜LOGO配重*1、棉质手套*1、螺丝脚垫等附件*1
S58MPlus (3).jpg
▲军绿色的铝合金CNC上盖 喷砂细腻 阳极颜色很正
S58MPlus (4).jpg
▲上盖边框增加了倒角
S58MPlus (5).jpg
▲套件附带了2款PORON夹心消音棉,安装时根据自己想要的手感 需要在条状夹心棉和整体夹心棉二选一。图中最上层的是条状夹心棉,中间的是PE缓冲棉,最底层的是PORON整体夹心棉,缓冲棉的作用是隔开不锈钢定位板和PCB 使两者不会直接接触
S58MPlus (6).jpg

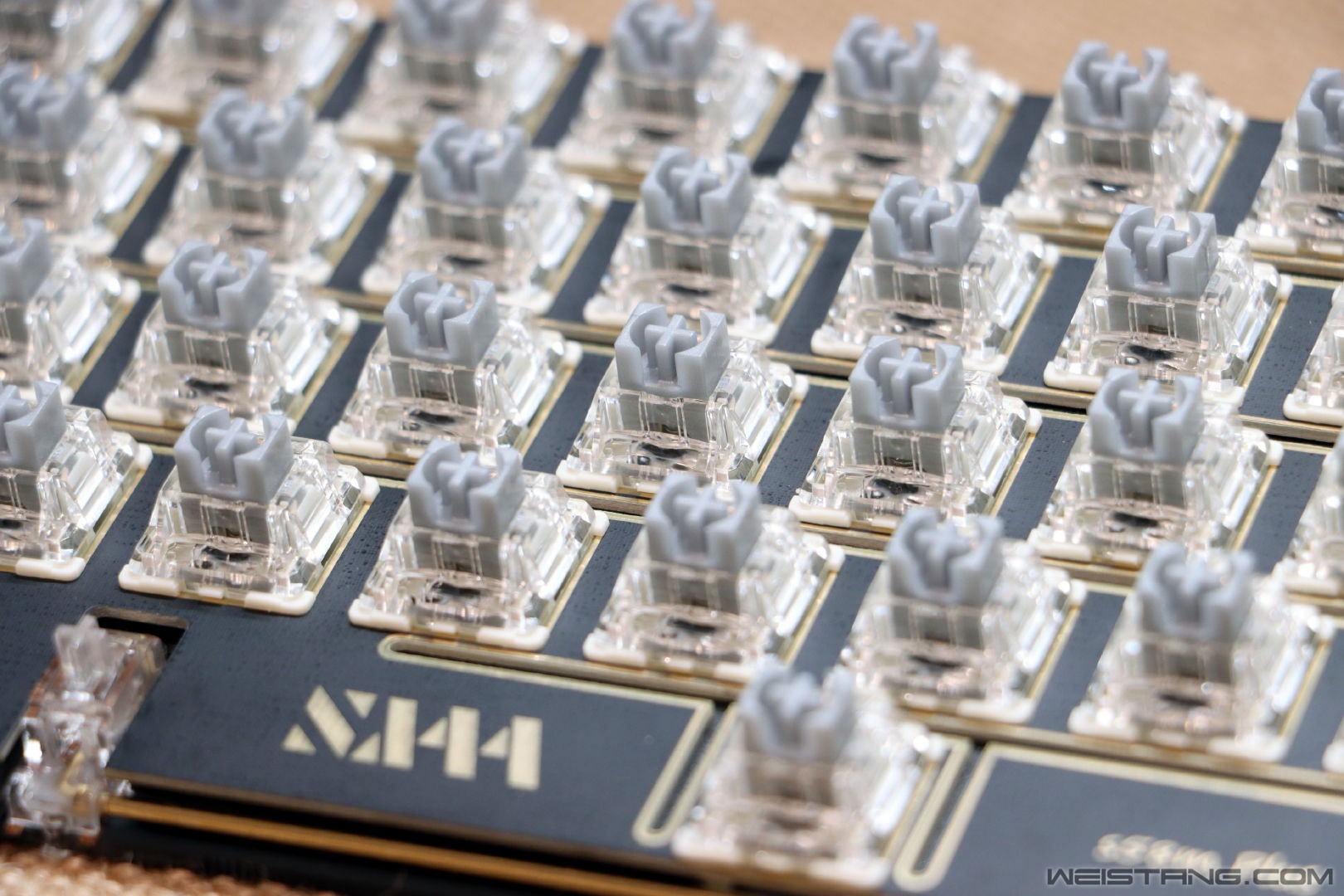

▲透明阻焊、雾面开槽、单模焊接的主PCB,正装轴体 支持五脚轴,安装时需要将上下两端的开槽条掰掉
S58MPlus (7).jpg
▲PCB使用的32U4主控 热门的主控型号之一 支持VIA改键
S58MPlus (8).jpg
▲套件附带了2种FR4定位板,安装时可以根据自己喜欢的手感 在一体式和分体式当中选择一个进行安装,图中最底层的是不锈钢定位板,中间的是一体式定位板,最顶层的是分体式定位板,分体式定位板可以沿着压痕掰开 成为条状 按照每行来单独作为定位板
S58MPlus (9).jpg

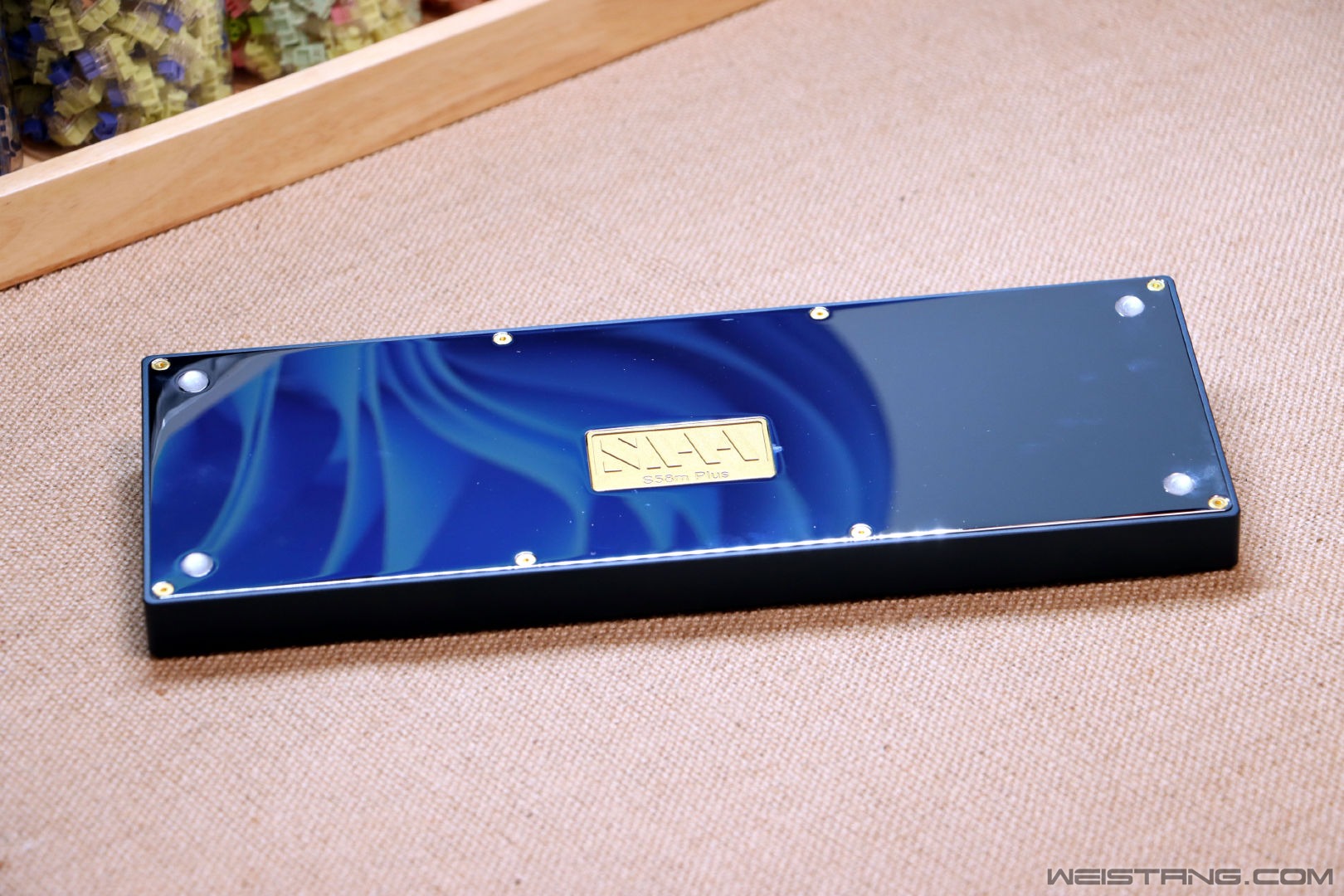

▲不锈钢镜面PVD底板 很沉 镀膜很平整 可以当镜子用
S58MPlus (10).jpg
▲表面疏油涂层工艺的底部纯铜配重LOGO



二、轴体

S58MPlus (11).jpg

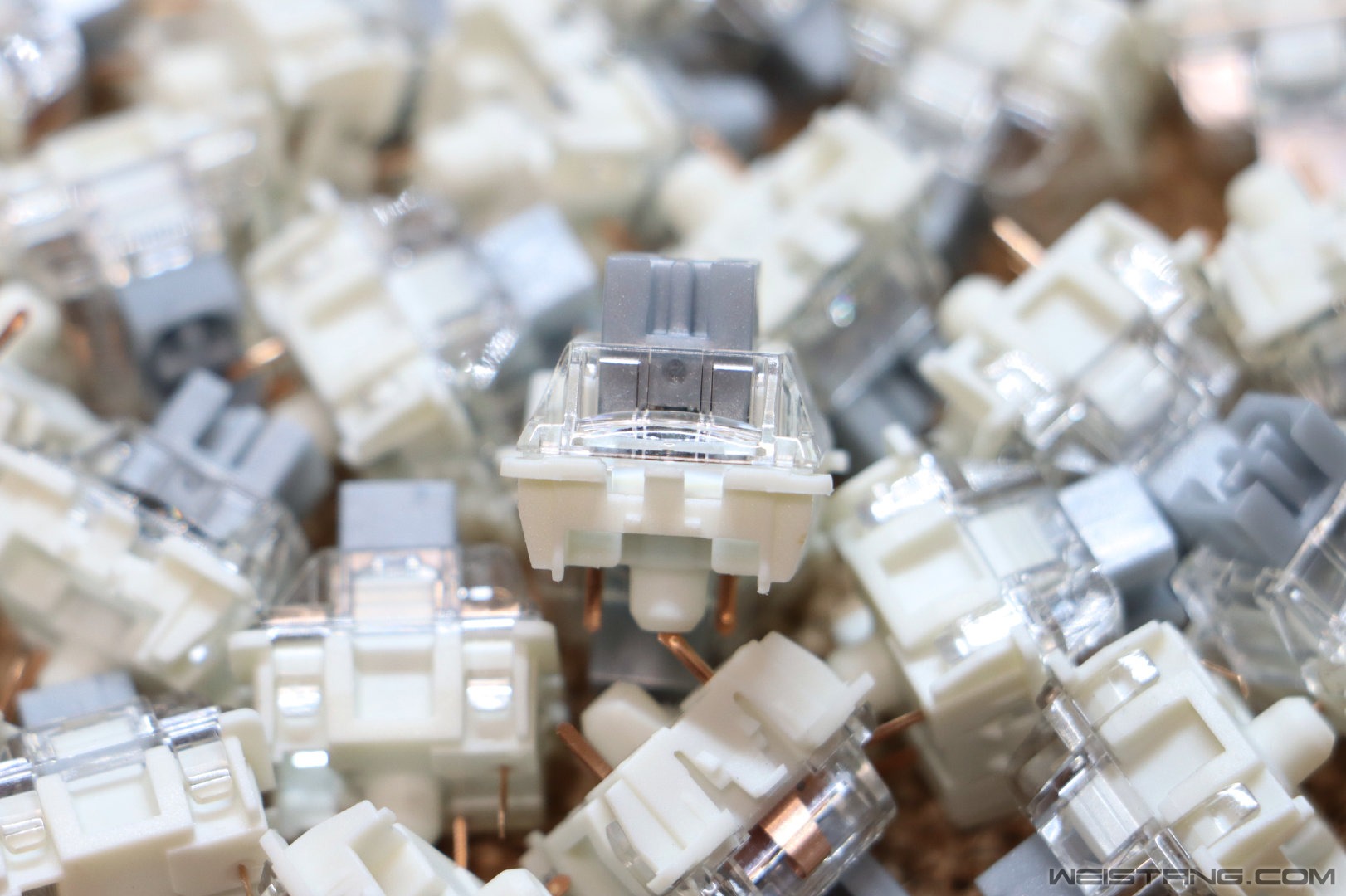

▲G银Pro2.0相比上一代G银Pro在外形上几乎没有改变 依旧是透明轴盖搭配白色轴座,但是两者的轴心防尘壁完全不同,由原本的围墙式升级成圆壁式,这样会使键帽的稳固性有所提升
S58MPlus (12).jpg
▲在轴盖的背光灯位处增加了凸起的聚光灯设计,该设计可以更好的投射背光灯 使背光灯更加的集中 灯效更加的均匀
S58MPlus (13).jpg
▲G银Pro2.0采用三脚轴设计,触发行程1.2mm 触底行程3.4mm,触发压力43g 触底压力50g,使用22mm加长弹簧,使用寿命高达8000万次
S58MPlus (14).jpg
▲轴体延续使用出厂自润技术,轴心涂抹润滑油 相比润滑脂 润滑油的手感会更加顺滑 但是抗挥发能力不如润滑脂



三、组装及图赏

S58MPlus (15).jpg
▲内胆在组装时需要注意配件安装顺序,由上至下依次是:玻纤定位板、Poron夹心消音棉、不锈钢定位板、Pe缓冲棉、PCB
S58MPlus (16).jpg
S58MPlus (17).jpg
S58MPlus (18).jpg
S58MPlus (19).jpg
S58MPlus (20).jpg
S58MPlus (21).jpg
S58MPlus (22).jpg



四、总结分享

S58M Plus套件整体看下来没什么问题 没有设计缺陷也没有工艺瑕疵,选择HHKB配列也是为了填补键盘配列的使用空缺,ML浮动内胆结构手感很独特 不软不硬 但手感厚重扎实;G银Pro2.0轴体手感顺滑 无弹片音无弹簧音 1.2mm的触发玩游戏非常适合 结合亲民的售价 倒是一个不错的游戏利器。如果有同样喜欢HHKB配列的玩家 不妨参考一下~

发表于 2022-5-14 18:49 | 显示全部楼层
漂亮啊,特别是底下那种蓝色
发表于 2022-5-15 00:06 | 显示全部楼层
