罗技G500S更换微动技巧说明

W.L.Troy · 发表于 2019-12-22 23:34

罗技G500S以及G500系列的游戏鼠标更换微动的难点都在处理双层板上，双层板上12个焊点处理不好这个鼠标都报废了，网友找我之前我都有1年多没有修过这个鼠标了，不知道现在手法到底怎么样。

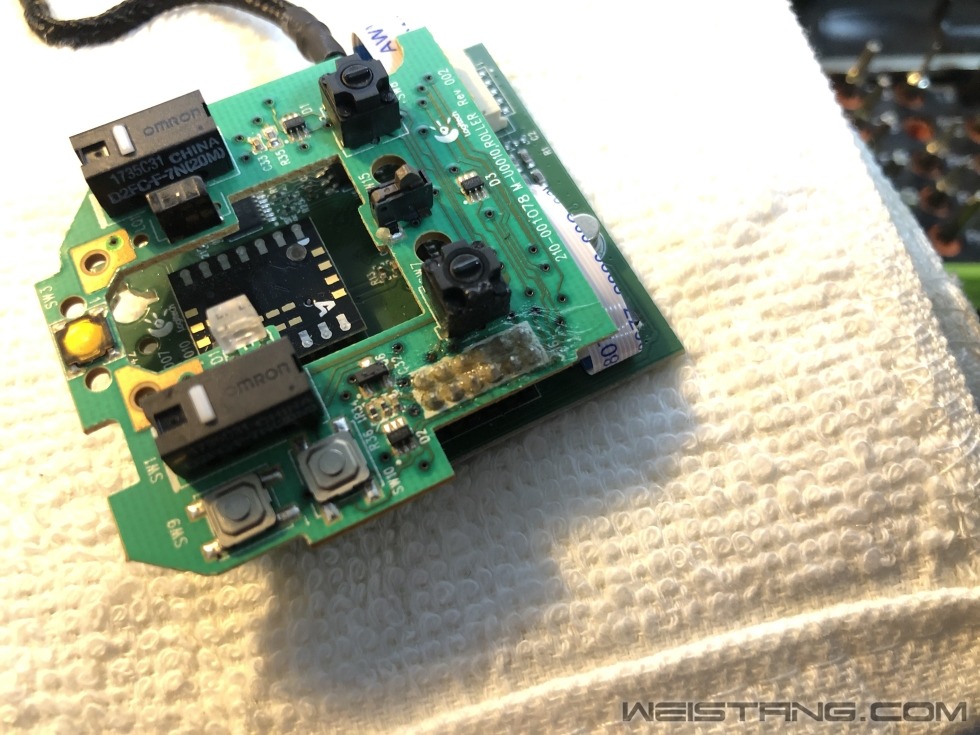

把双层板拆出来以后给12个焊点上先上助焊膏，这个就是增加焊锡流动，方便清理焊点上的焊锡。

清理焊点我建议使用电热吸锡器，这个东西吸锡口比较细小，方便下手处理离得很近的焊点，如果你用吸锡器的话会发现不好下手。

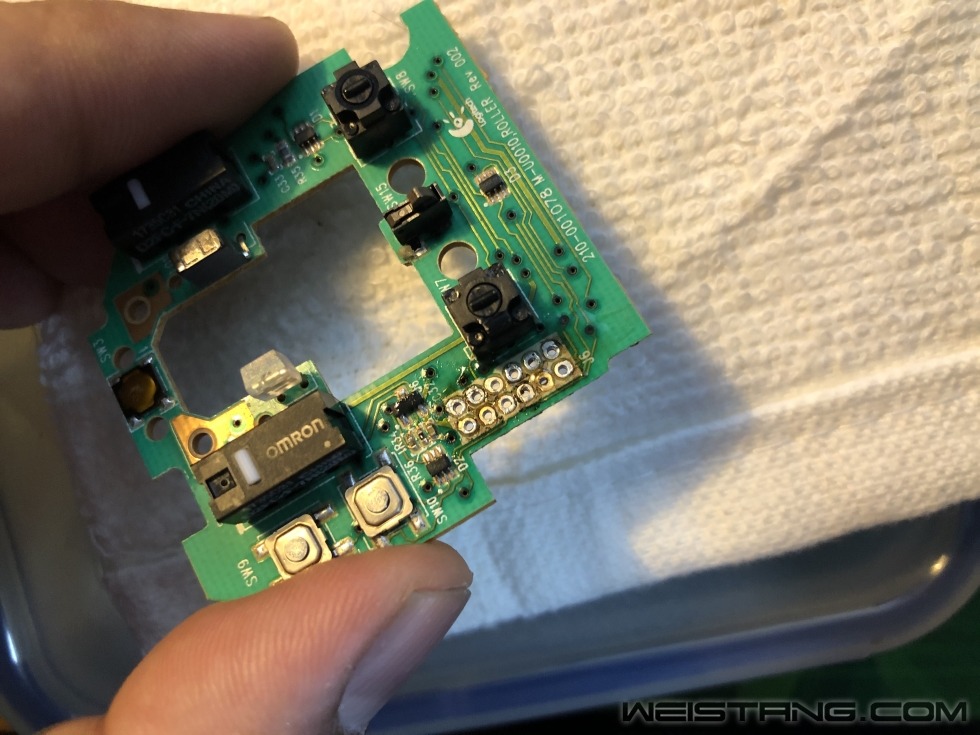

焊点清理的十分干净，这样对接下来的维修会提供很多便利。

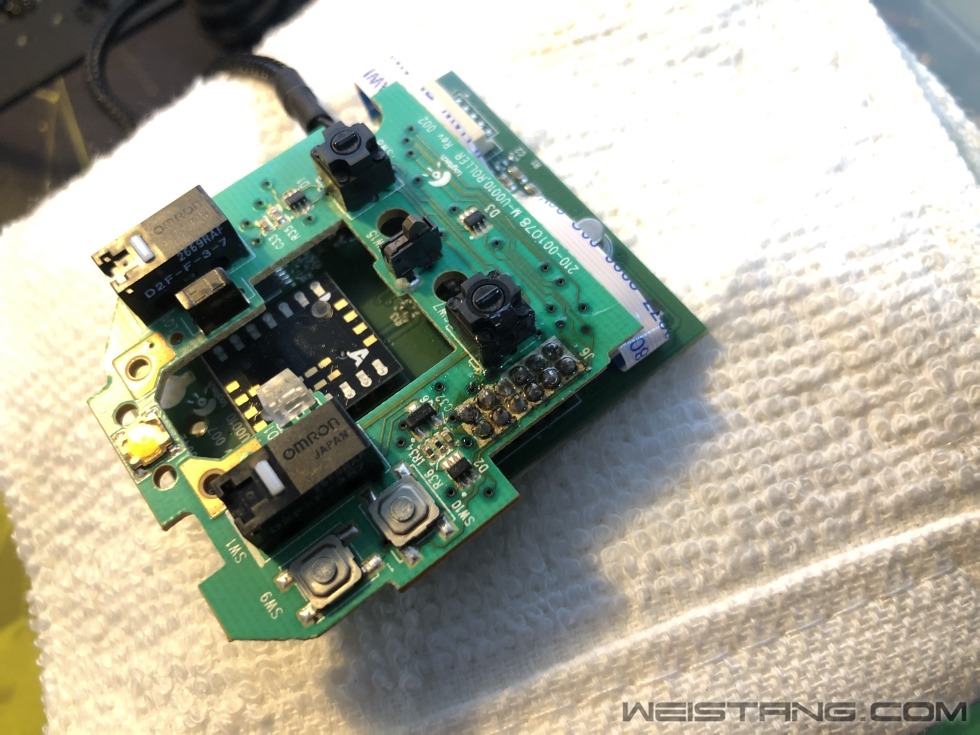

换上日产欧姆龙的D2F-F-3-7灰点微动开关。

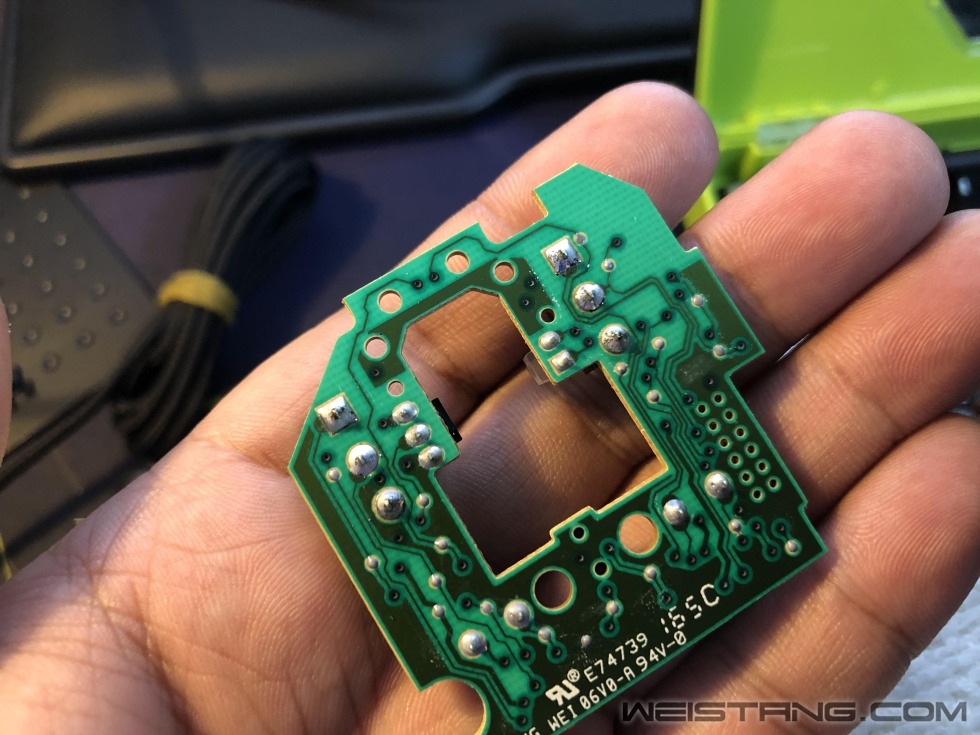

将微动焊回板子上，这里的焊点处理的还不错。

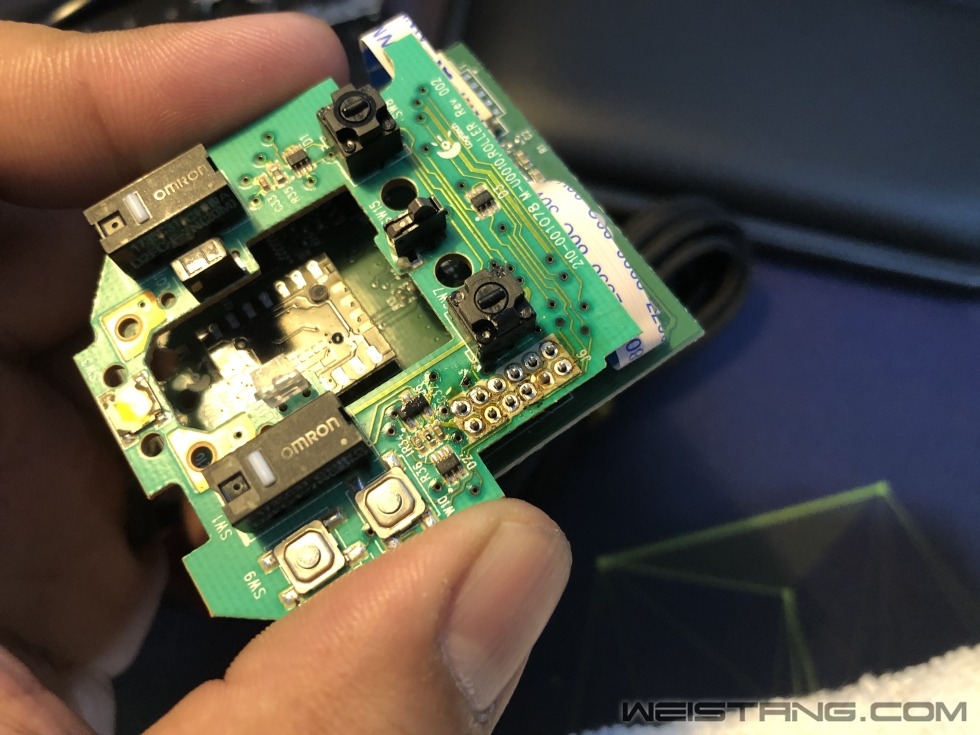

再将上层PCB和下层PCB焊接起来，这里下烙铁的时候一定要十分小心，避免把临近的两个焊点给焊连上了。最后安装回去上机测试，鼠标功能一切正常，所以这次的更换微动维修十分顺利，维修这个鼠标建议有经验的人来搞，不然很容易把12个焊点给弄坏了。虽然1年多没修过这个鼠标了但是技术依旧在，话说回来现在要求修鼠标的人越来越少了，很多人都是鼠标坏了就扔掉买新的，大部分都是对鼠标有情感的玩家才会要求修鼠标，希望鼠标能继续陪伴玩家。

paulshek · 发表于 2019-12-23 11:00

当年不错的鼠标，可惜这种外形风格的现在很少了，如果去掉配重设计的话，应该可以做成一块pcb

woohyukwzf · 发表于 2019-12-23 11:00

现在大多只有爱折腾的人喜欢自己修咯

W.L.Troy · 发表于 2019-12-23 15:50

paulshek 发表于 2019-12-23 11:00
当年不错的鼠标，可惜这种外形风格的现在很少了，如果去掉配重设计的话，应该可以做成一块pcb

G500系列的鼠标都十分舒服。

W.L.Troy · 发表于 2019-12-23 15:51

woohyukwzf 发表于 2019-12-23 11:00
现在大多只有爱折腾的人喜欢自己修咯

游戏鼠标已经成为快速消费类产品了，也不太有人爱惜了。

woohyukwzf · 发表于 2019-12-23 16:00

W.L.Troy 发表于 2019-12-23 15:51
游戏鼠标已经成为快速消费类产品了，也不太有人爱惜了。

是啊，现在只有像我一样的垃圾佬还会收来搞搞了

箴言。 · 发表于 2019-12-23 18:59

看起来难度都不小！手艺人飞线哥。

心静则安 · 发表于 2019-12-23 20:24

不是鼠标坏了就扔掉买新的，是鼠标太多，用不过来了

zhouyi000410 · 发表于 2019-12-24 22:44

同时加热两排难度不小。。。手动一个个吸。。。。。想想都头疼

ffffhoook · 发表于 2020-1-3 14:29

如今再也看不到g500这种风格的鼠标了

zkpjy · 发表于 2020-1-3 19:03

欧姆龙的D2F-F37是颗好微动，我自己的G PRO也是自己换的这个，好用。

biù · 发表于 2020-1-6 15:40

我是不是可以把我的g500拿出来继续用了

灵隐 · 发表于 2020-1-26 18:42

分离太麻烦，用钳子和固定的，电烙铁一起加热针脚启下来。这款的还是挺好弄下来的

kioseon · 发表于 2020-9-27 11:09

12针孔的焊盘给弄坏了，能否飞线救活？

W.L.Troy · 发表于 2020-9-27 11:36

kioseon 发表于 2020-9-27 11:09
12针孔的焊盘给弄坏了，能否飞线救活？

这可麻烦了，还不如买个二手的板子换上，按个维修非常麻烦，而且不一定能修好。

pentium450 · 发表于 2025-4-20 08:21

换个微动花了我50元！没办法，就喜欢G500s这个手感，配重全加上，用惯了没法换

W.L.Troy · 发表于 2025-4-21 10:54

习惯就是一种舒适。
