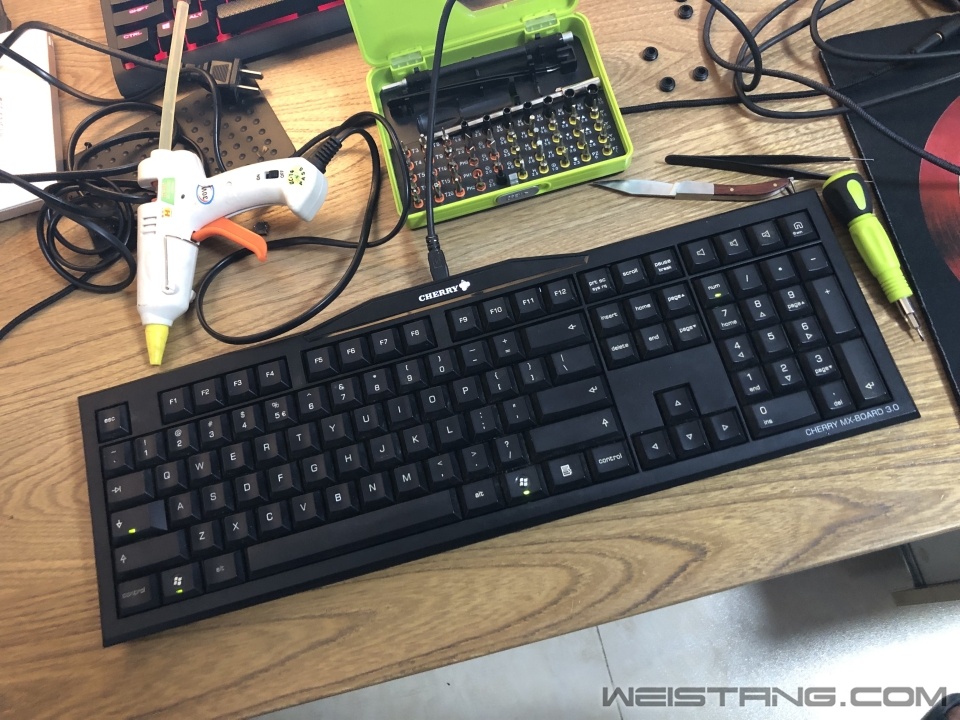

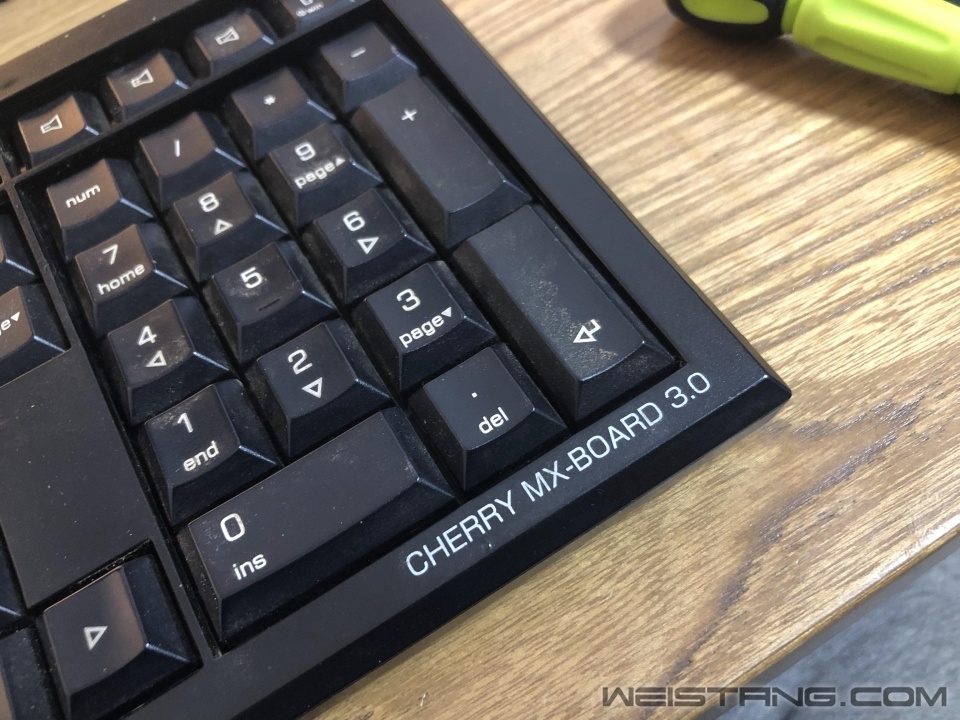

樱桃 MX-BOARD 3.0键盘是一把键线分离的机械键盘，但是这键盘的通病就是USB接口固定不牢固，在线缆拉扯时可能会让引脚跟焊盘焊接之处松脱，最后出现接触不良的问题。这次依然是网友发给我的键盘，在这里做一个维修方法的说明，有兴趣的朋友可以看看。

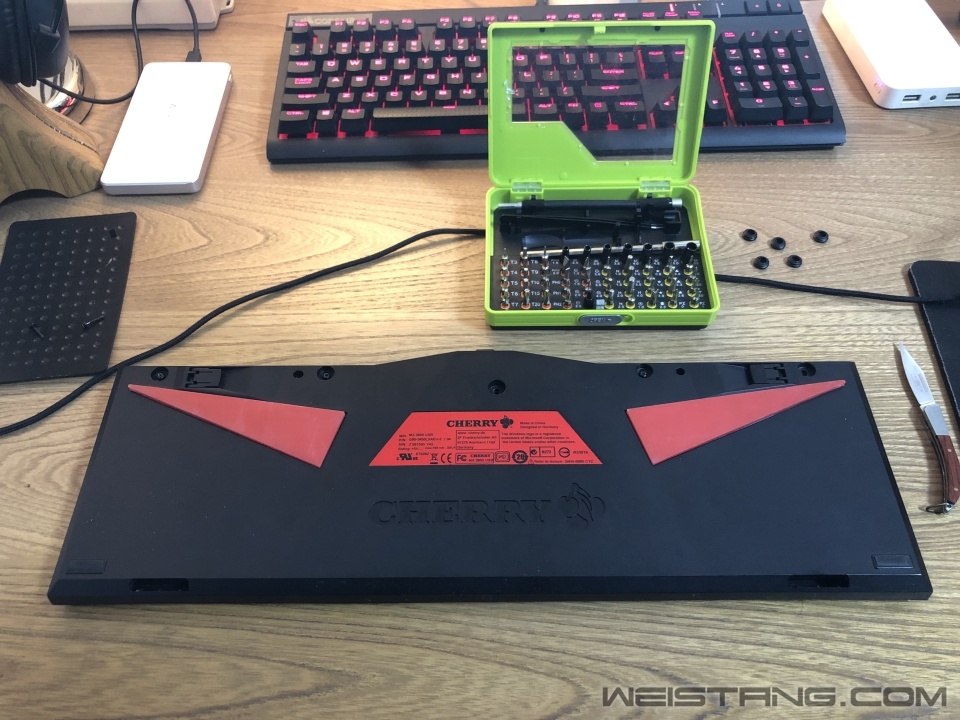

键盘比较好拆，键盘背面有5个橡胶塞，把塞子取下来就能看到底下的螺丝，一共五颗螺丝。

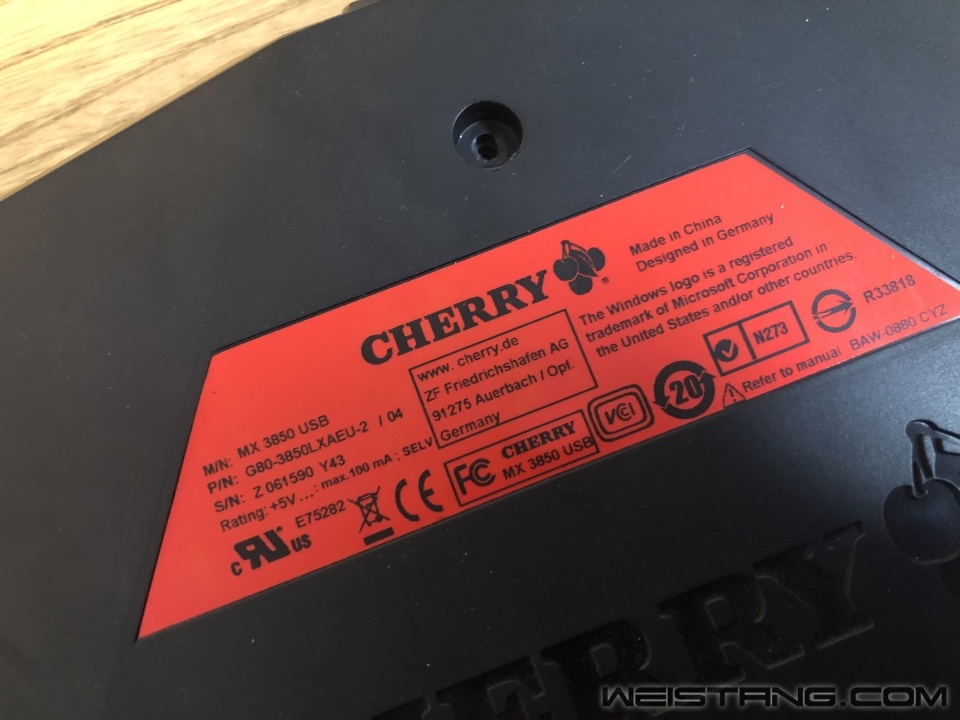

铭牌

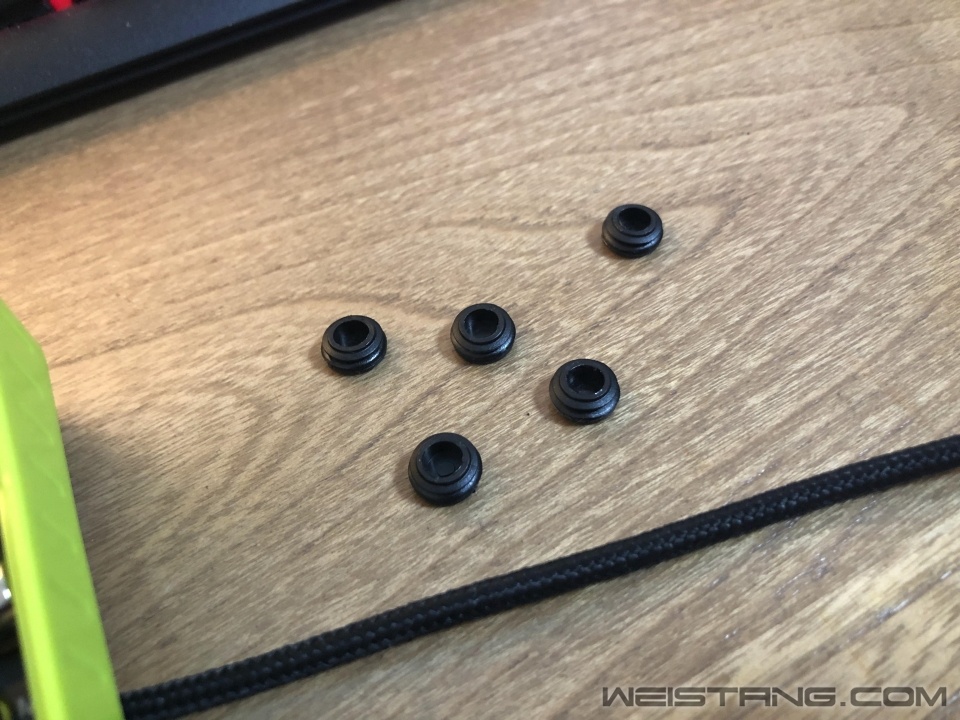

拆解的时候橡胶塞要保存好。

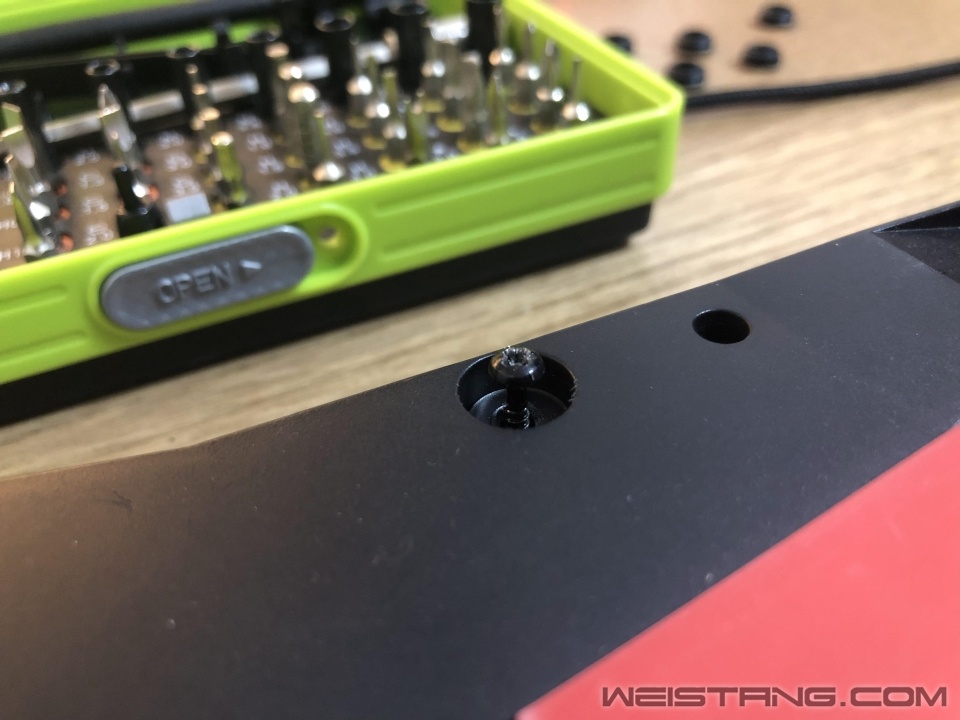

螺丝尺寸很长，固定的也很深，拧螺丝的手会比较累。

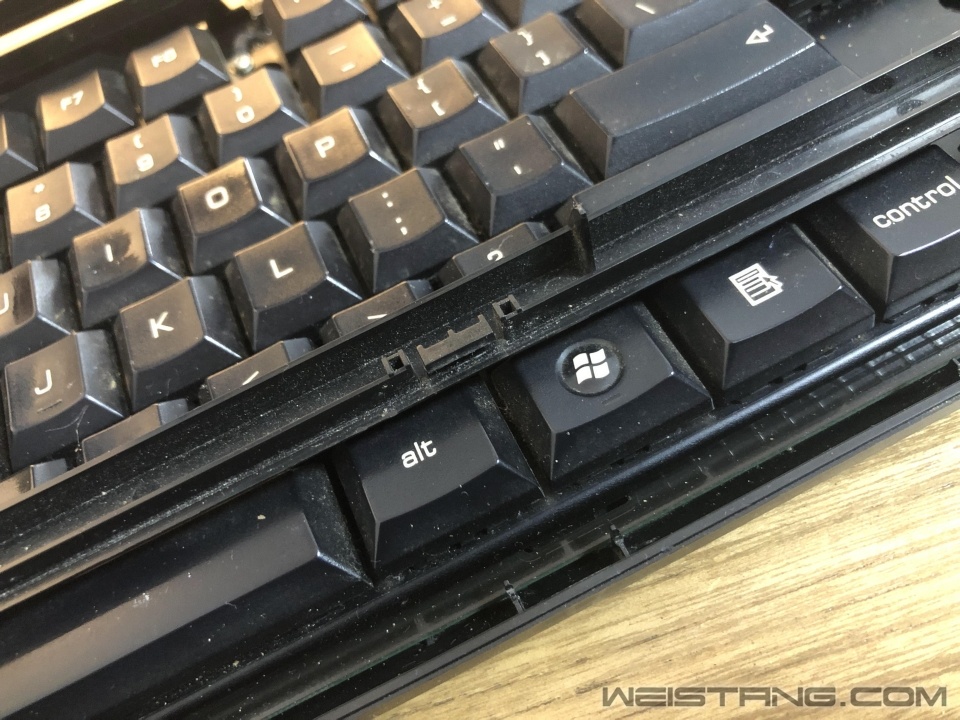

拆掉5颗螺丝以后就是处理上壳前端的软卡子，这里拆的时候不能用力过猛。

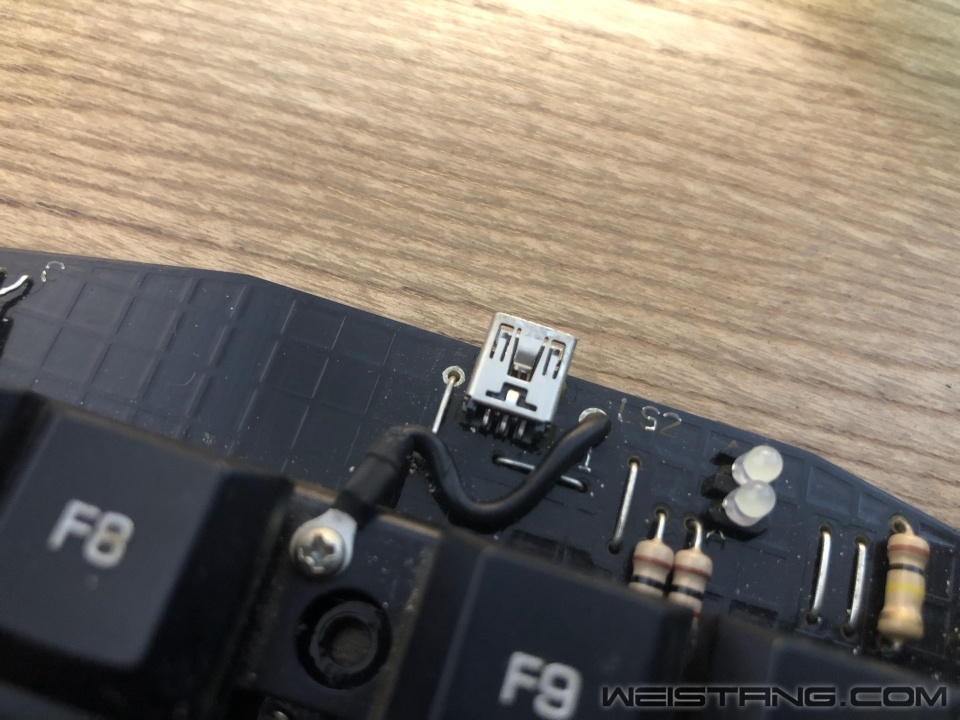

把主板从底壳分离出来，就能看到这个USB接口了，这款是MINI-USB接口的母口，我们就是要把出问题的接口换掉。

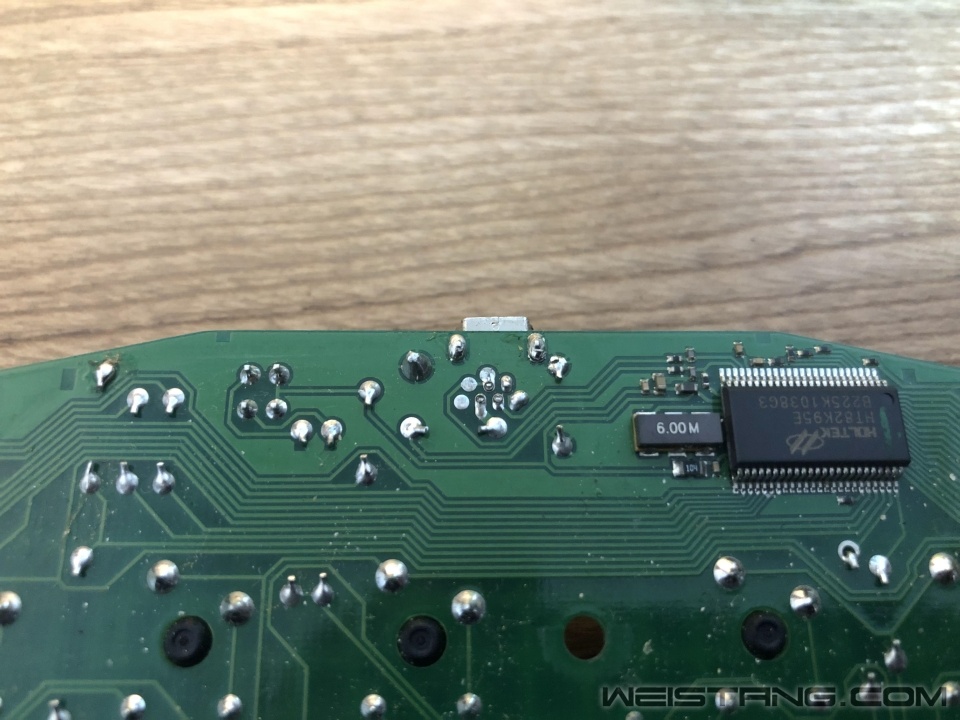

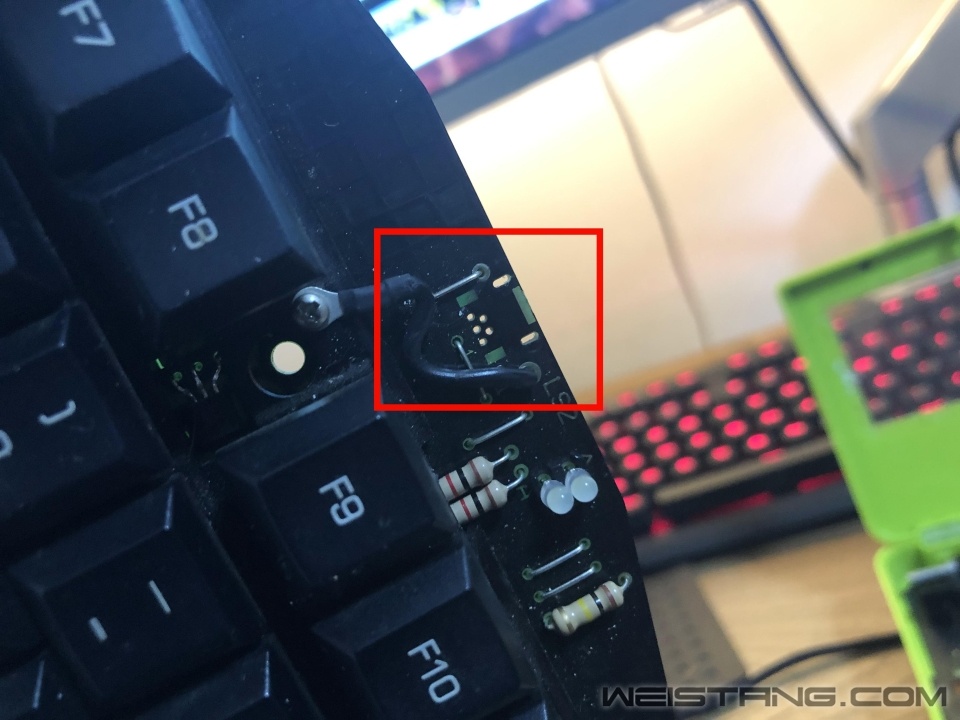

在这里可以看到有3个引脚脱焊了，彻底跟焊盘分离。

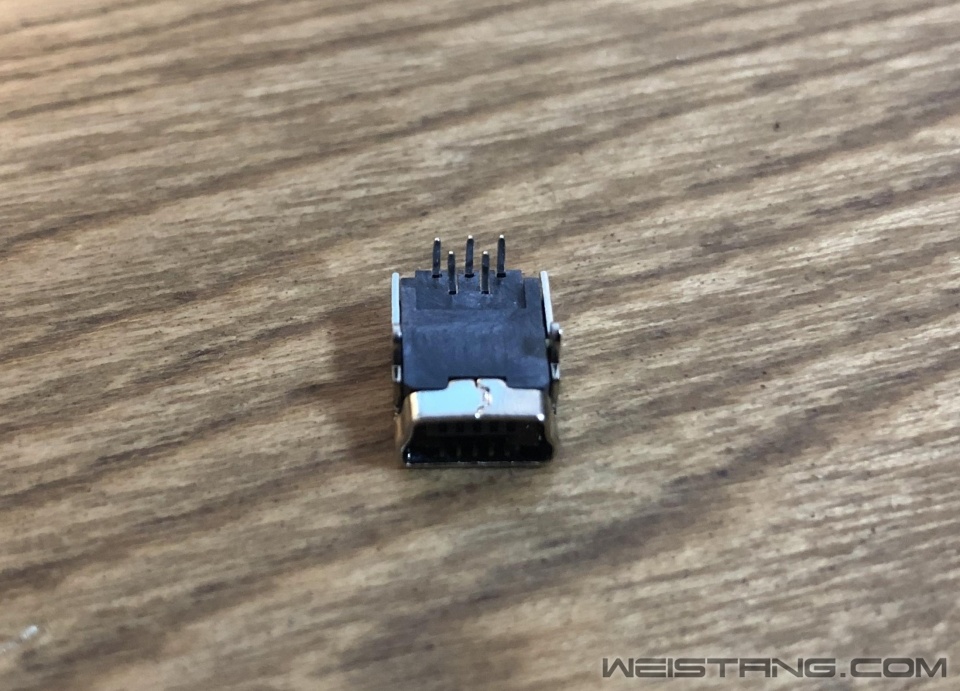

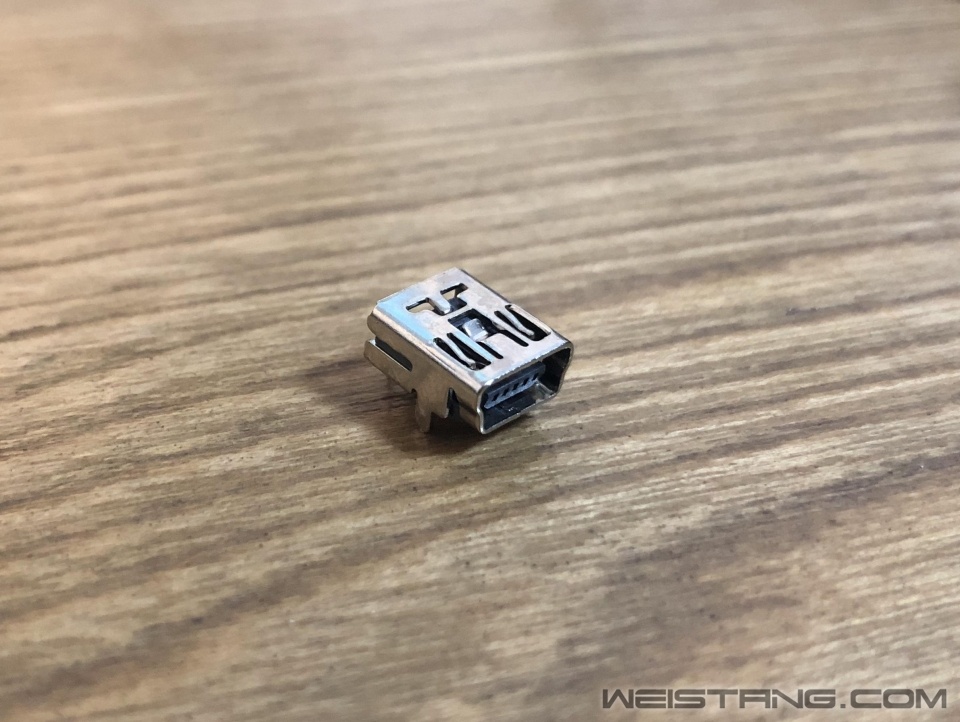

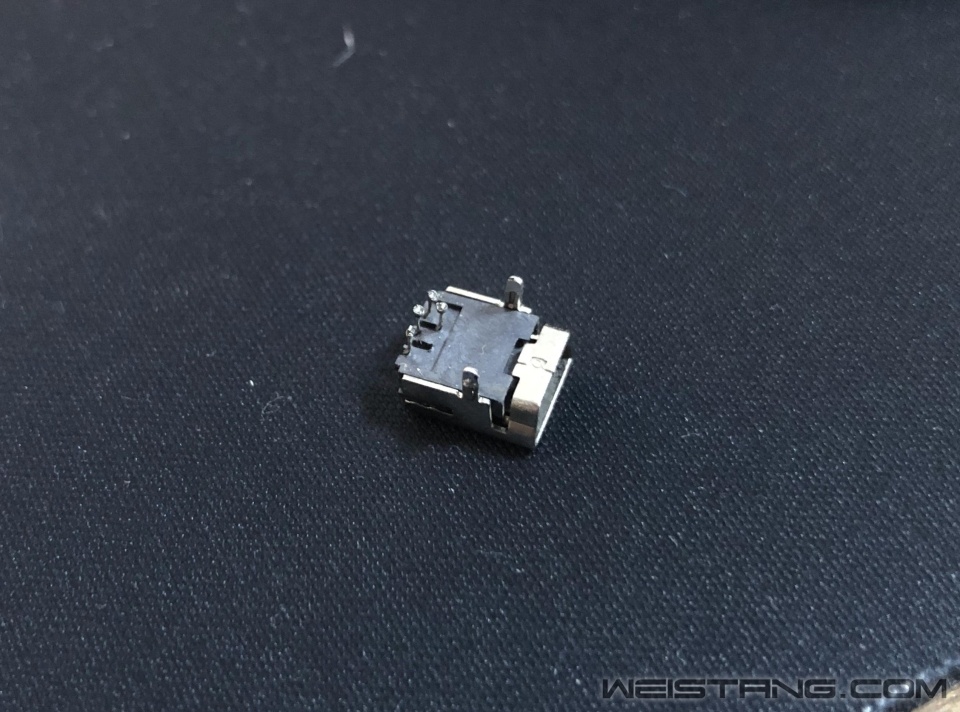

这是全新需要更换的MINI-USB母口接口
焊接点有7处，5个引脚和2个固定钳脚。

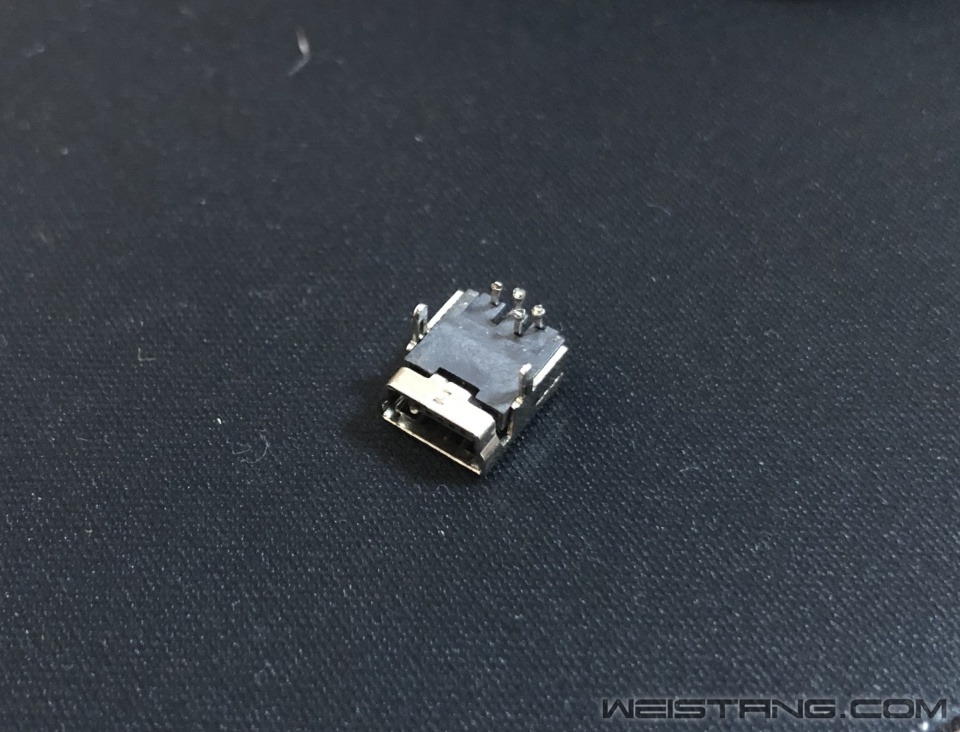

接口特写

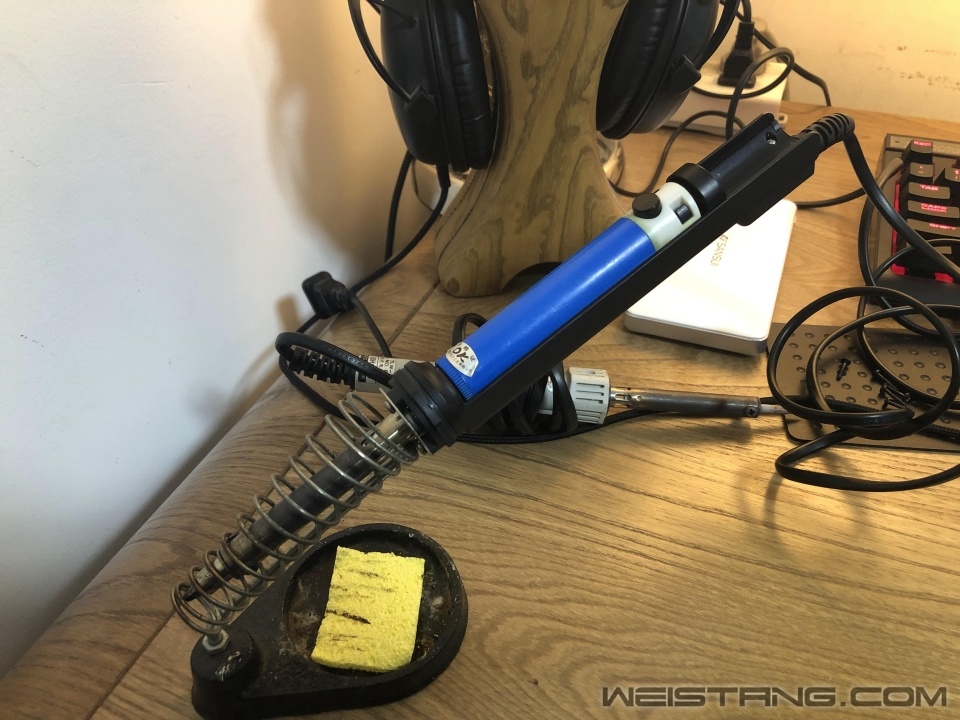

拆解的时候我用的是电热吸锡器，用这个有个好处就是这个处理小焊点非常方便，其次就是这个电热吸锡器的温度相对较低，如果用普通烙铁很容易导致焊点的焊盘脱落。
品牌型号都在这里，需要的自己搜索吧。
拆下有问题的USB接口
接口不仅存在脱焊的问题，还断了一个针脚，这就是通电以后接触不良的原因。

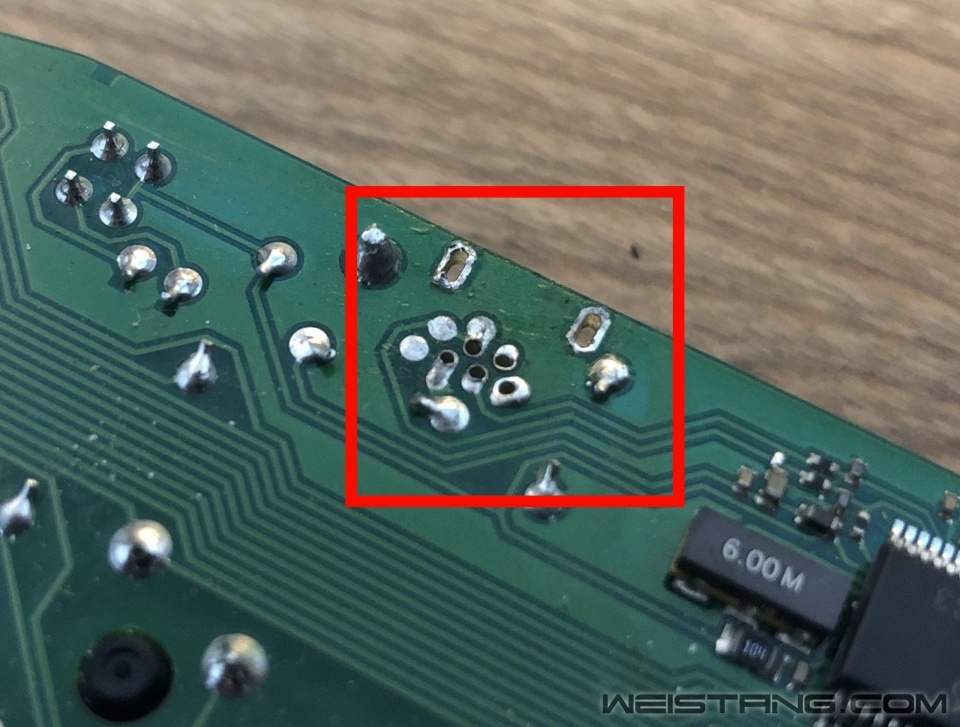

注意焊孔，这里的焊孔需要清理干净。
清理干净的焊孔才方便把新接口的引脚插进去。

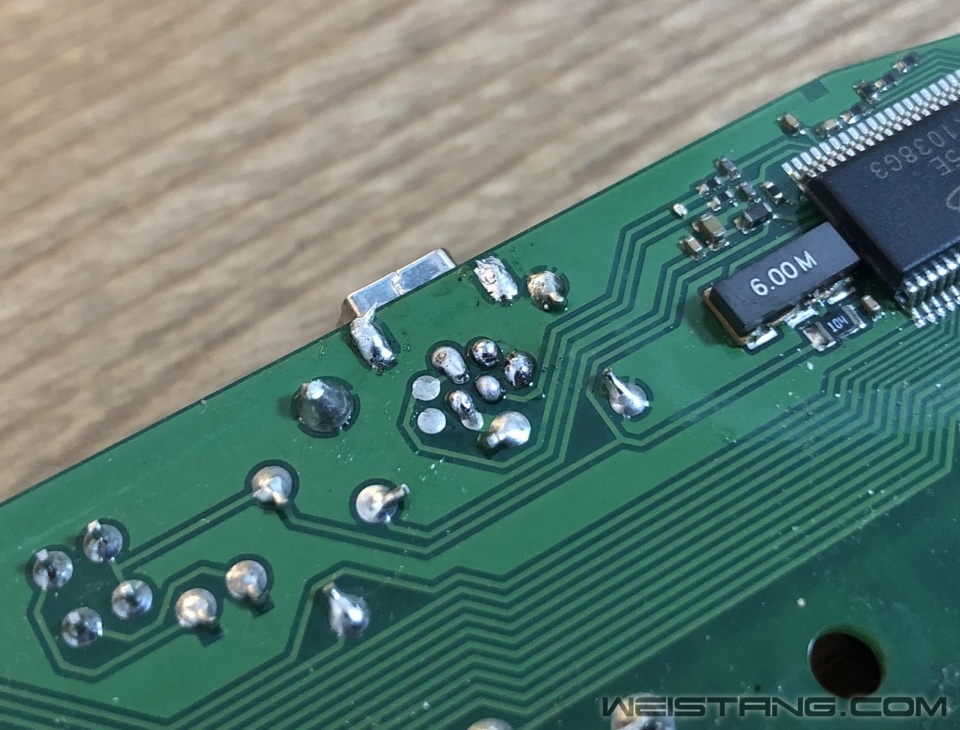

把新接口焊接上去，在这里要注意的是，优先焊接固定的两个钳脚，这样接口就直接固定在PCB板子上了。再进行5个小引脚的焊接，注意烙铁头的锡量，别把临近的引脚焊的连在一起。

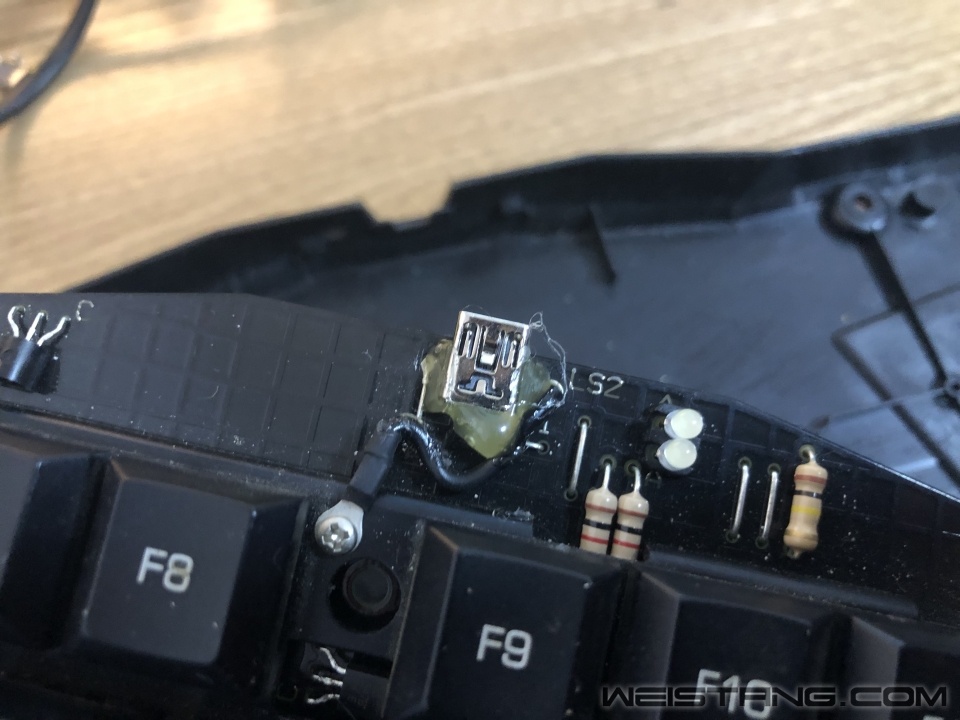

为了给接口加固我使用热熔胶来处理。
在接口的周围打一圈热熔胶，冷却之后就会固定的很牢固。

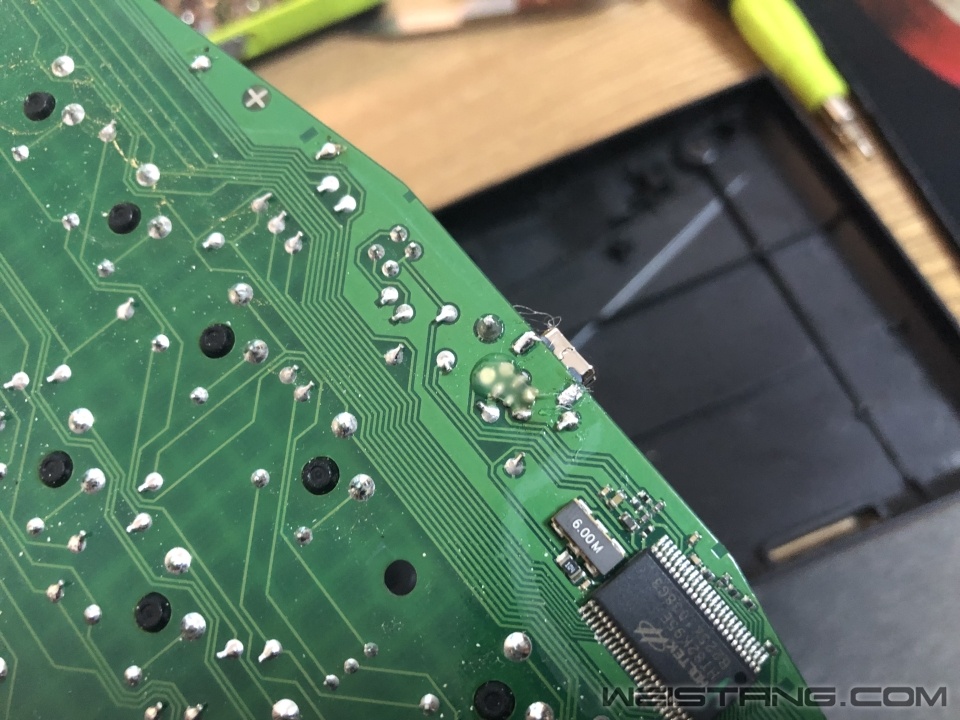

在焊点位置打上热熔胶，为了防止再次脱焊。

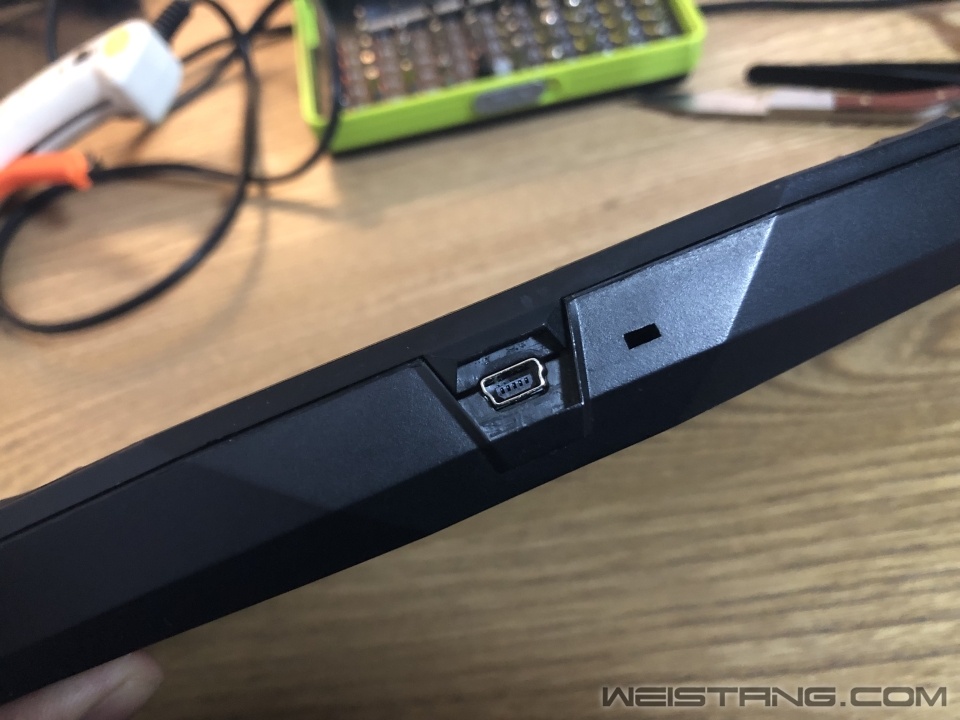

最后把键盘组装起来，进行通电测试。
键盘通电以后功能全部正常，说明我们这次的维修十分成功。MINI-USB母口接口在淘宝就有，几毛钱一个。焊接的时候一定要小心，樱桃这款键盘的焊点都十分脆弱，我也经历过一些磨难以后才摸清楚这款PCB的套路，所以千万不要用高温烙铁，其实30W的烙铁用起来都有些危险。这款键盘的通病就是钳脚固定的不牢固，拉扯线缆就有晃动，晃动会慢慢把引脚拉的脱焊甚至断掉。如果你的键盘出现问题，目前只有通过更换接口的方式维修才能彻底解决这问题。
|
