拆解

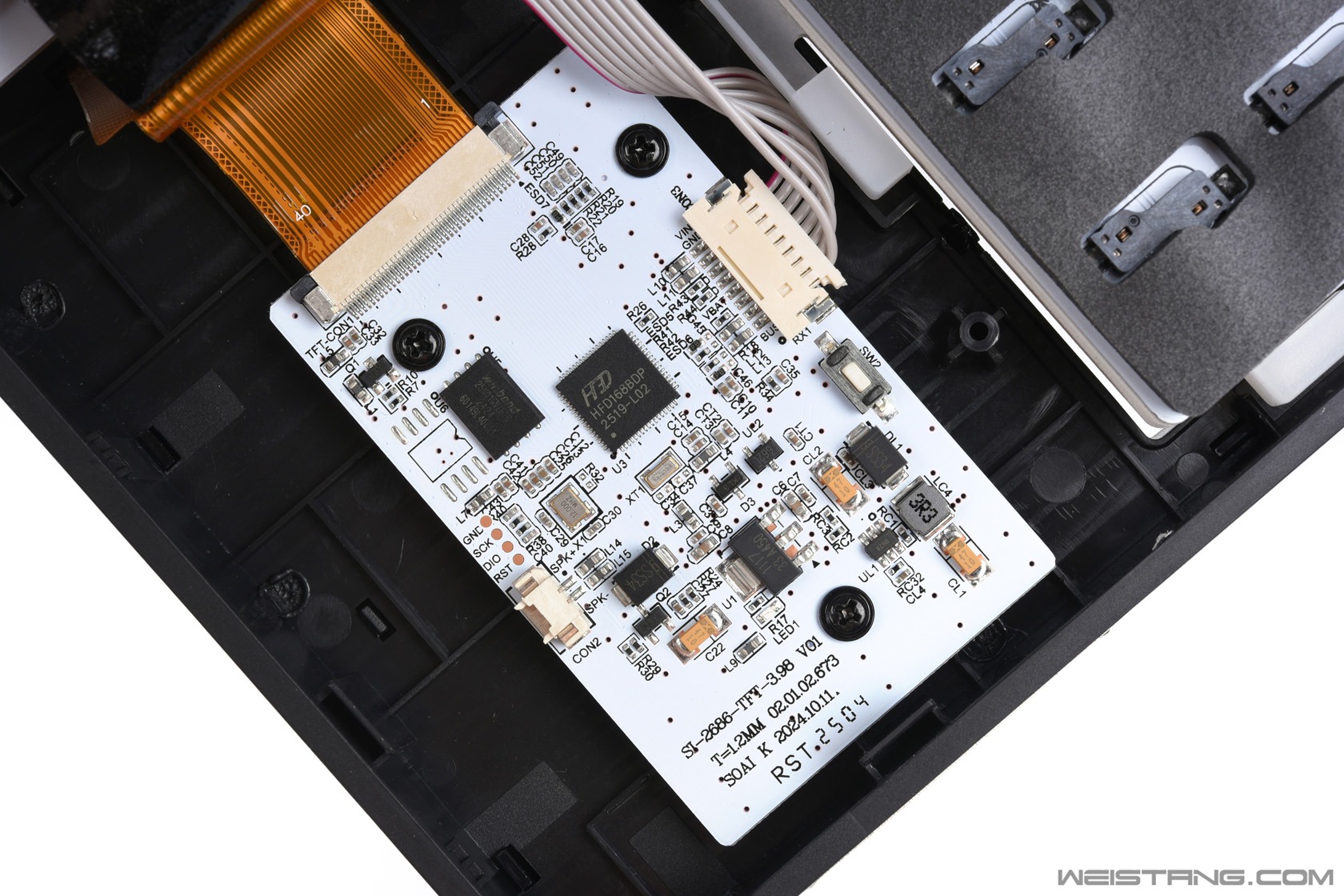

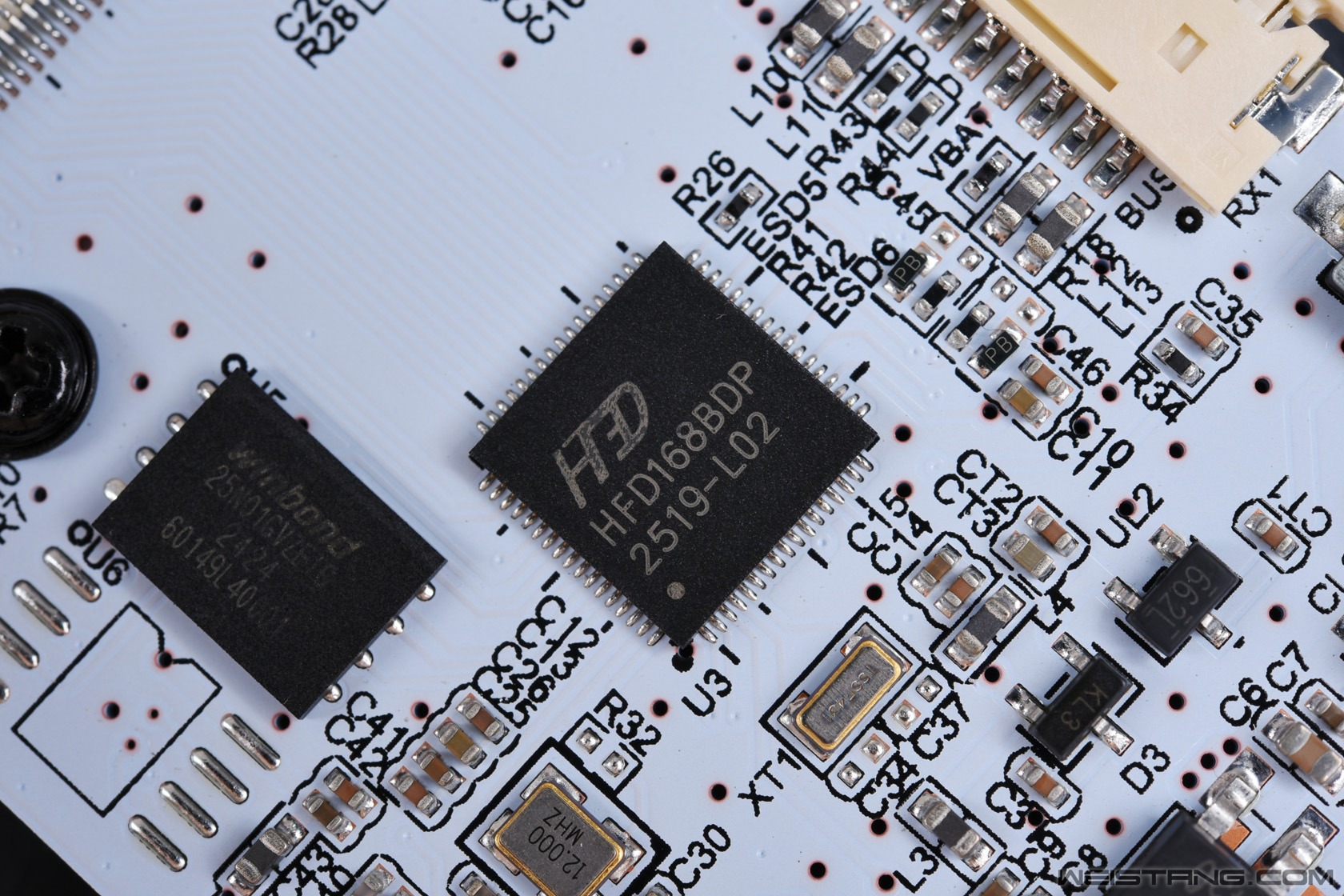

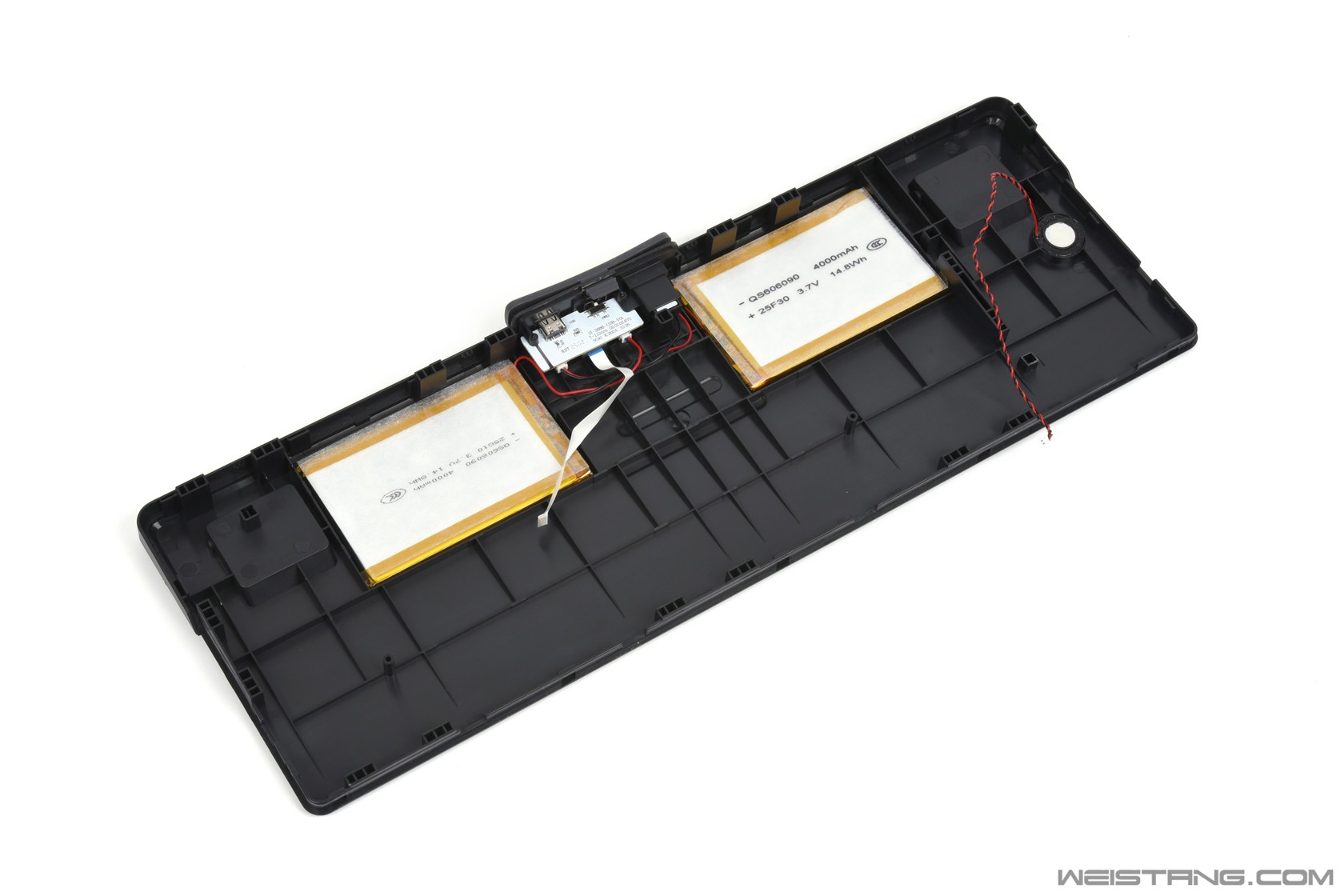

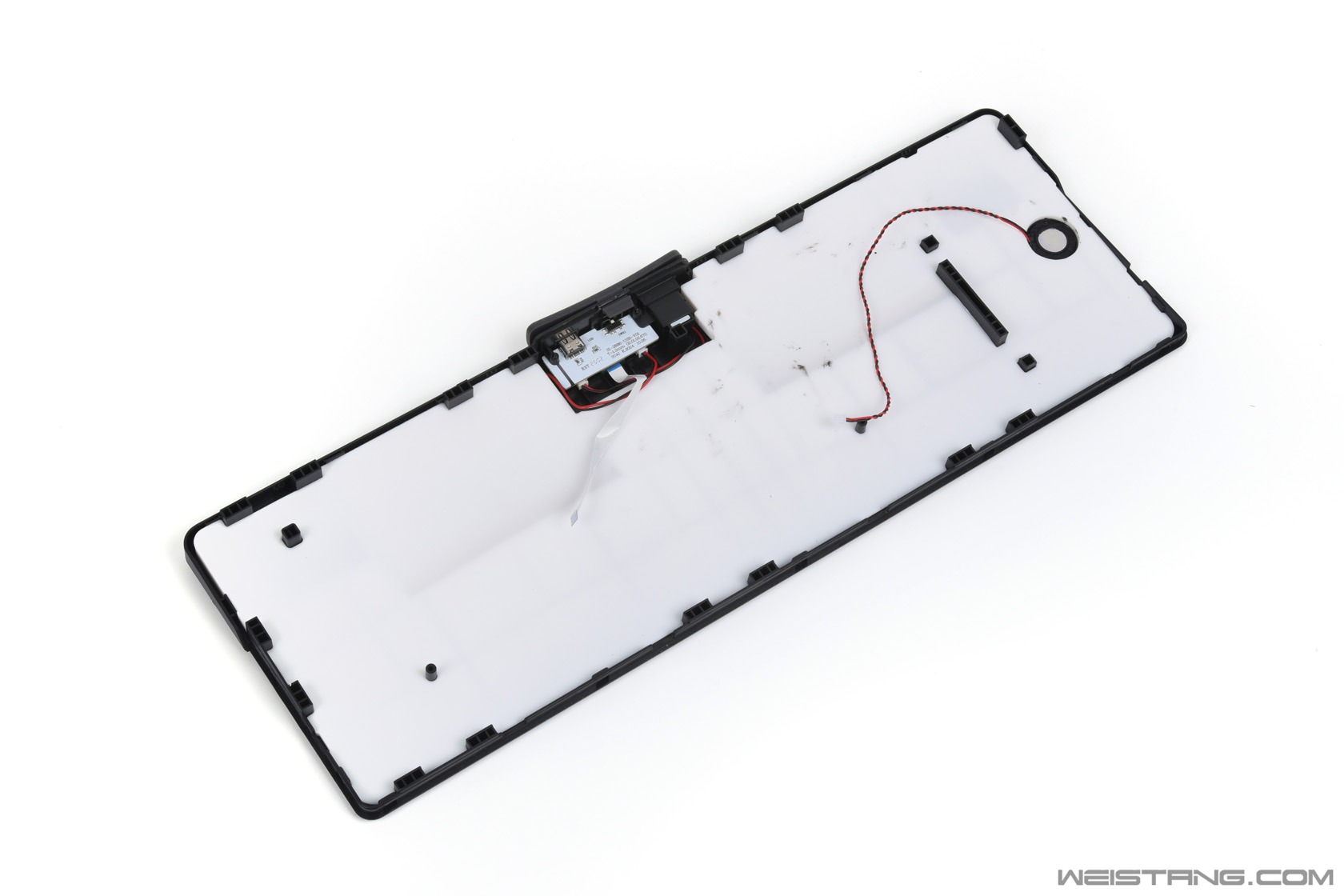

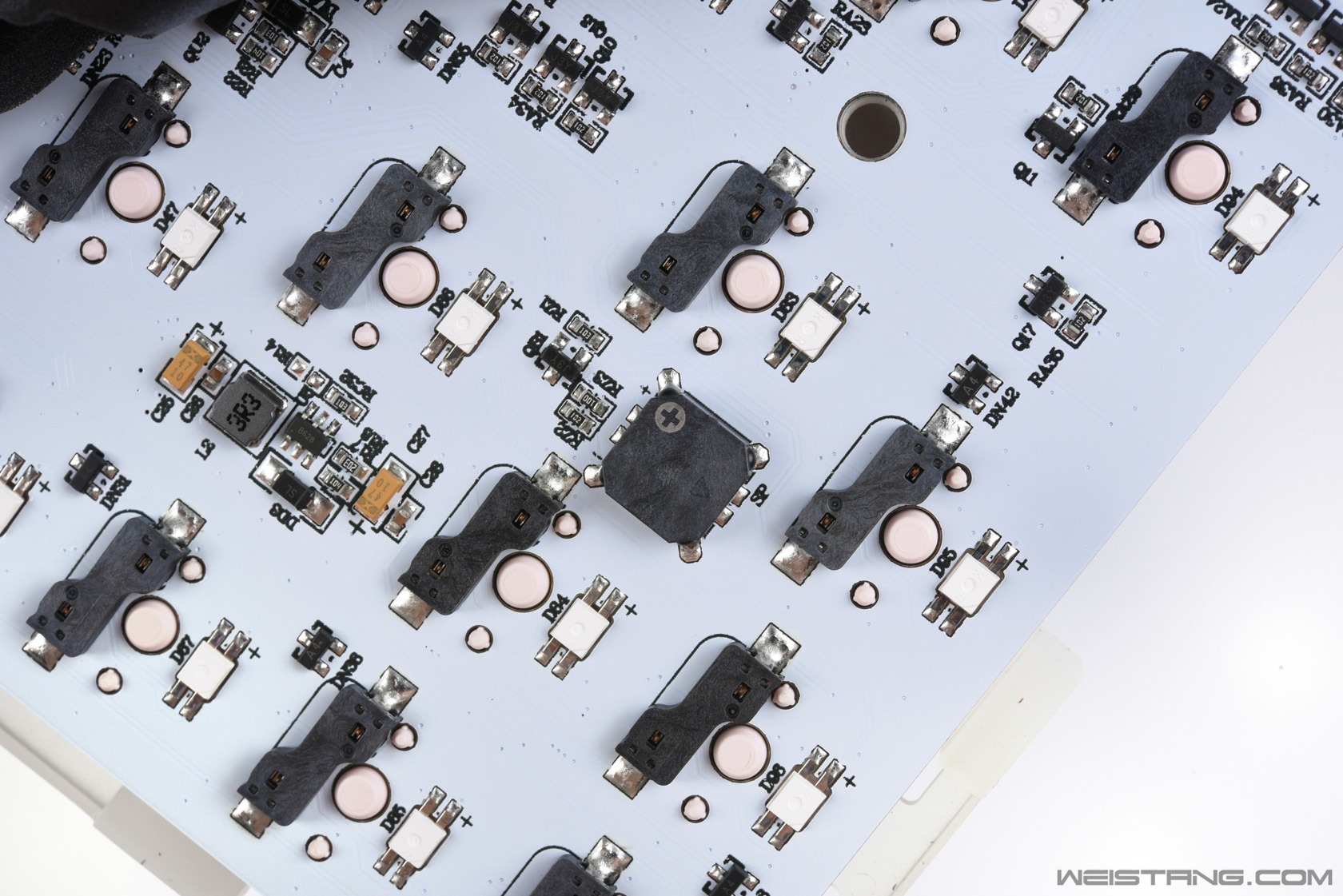

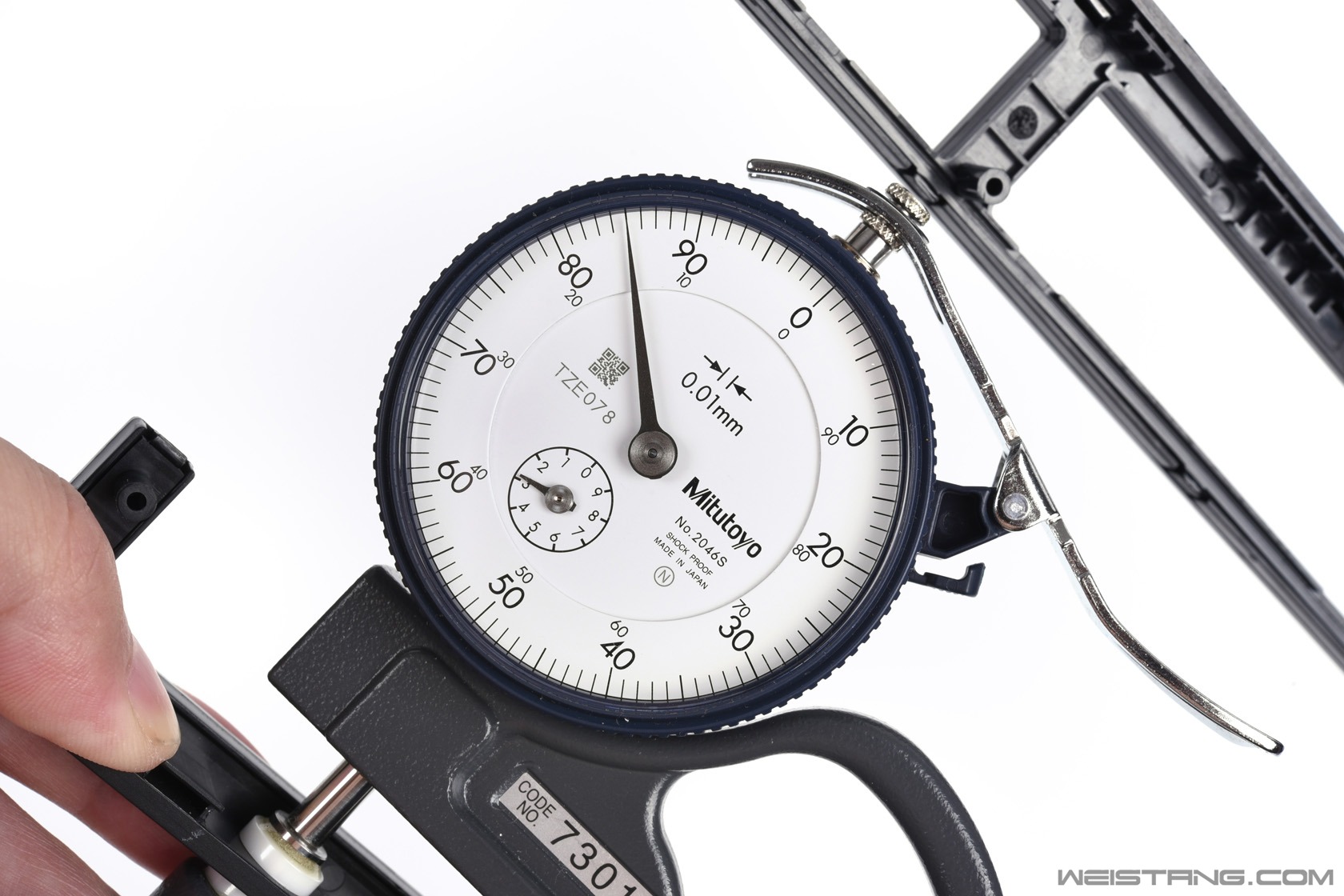

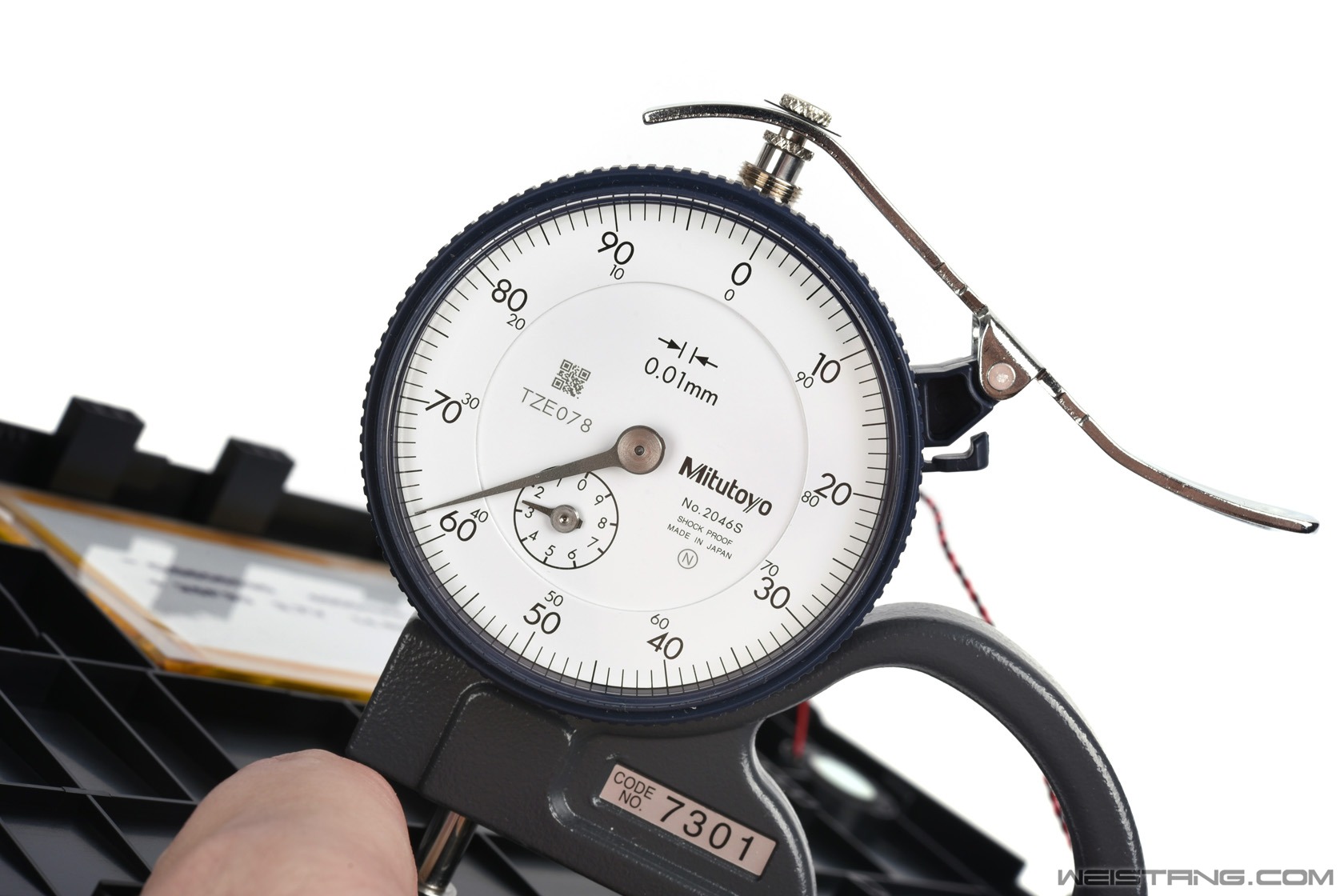

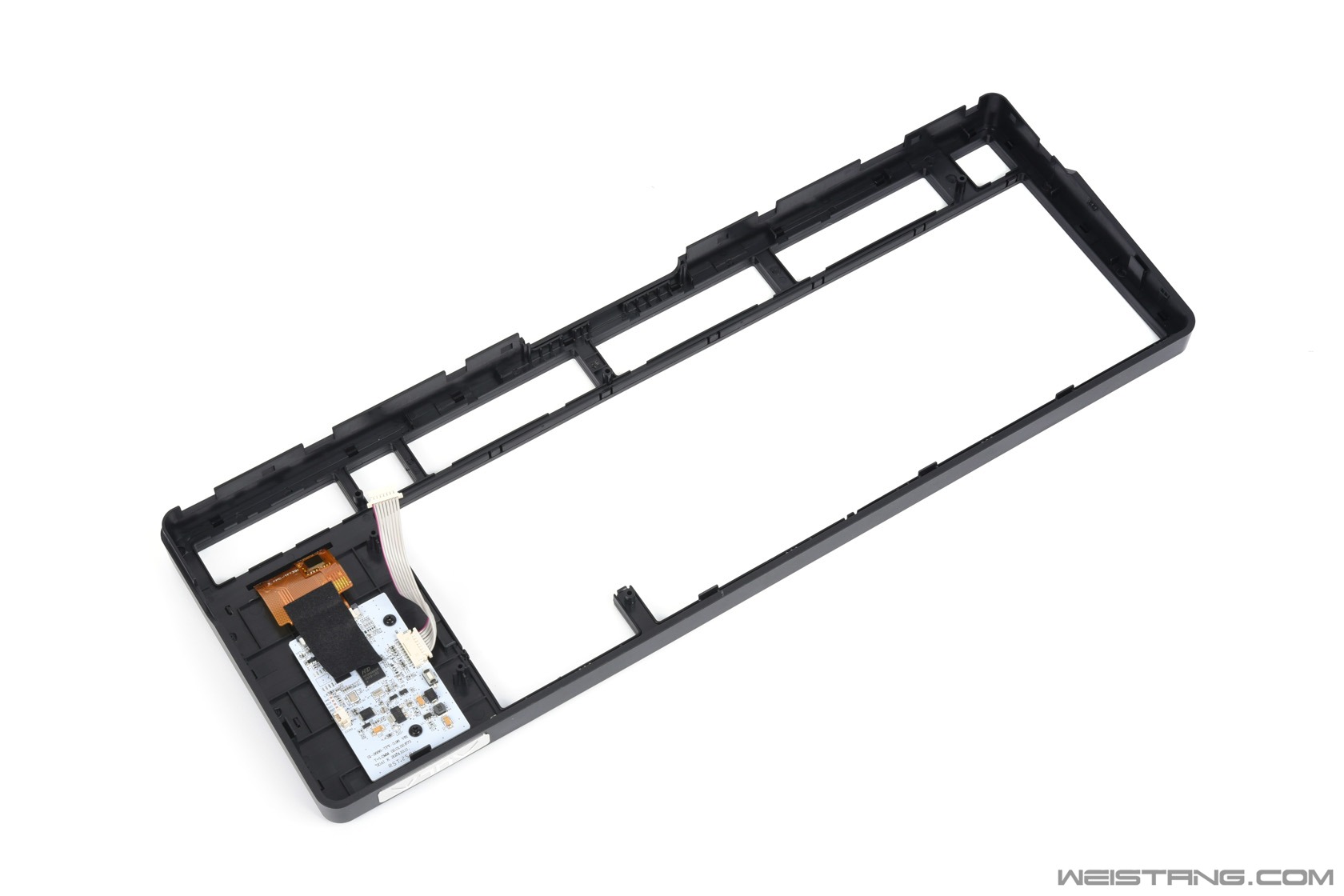

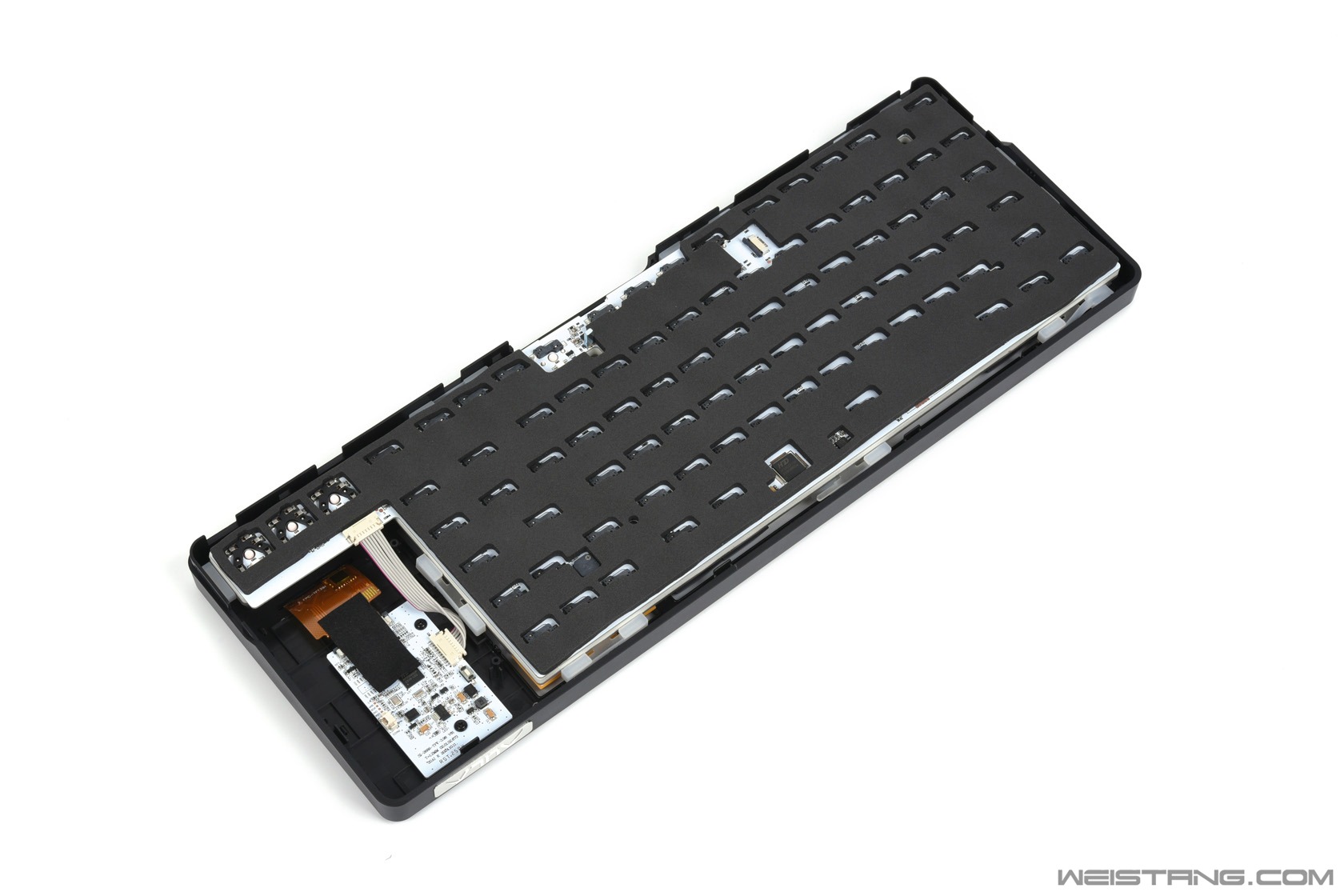

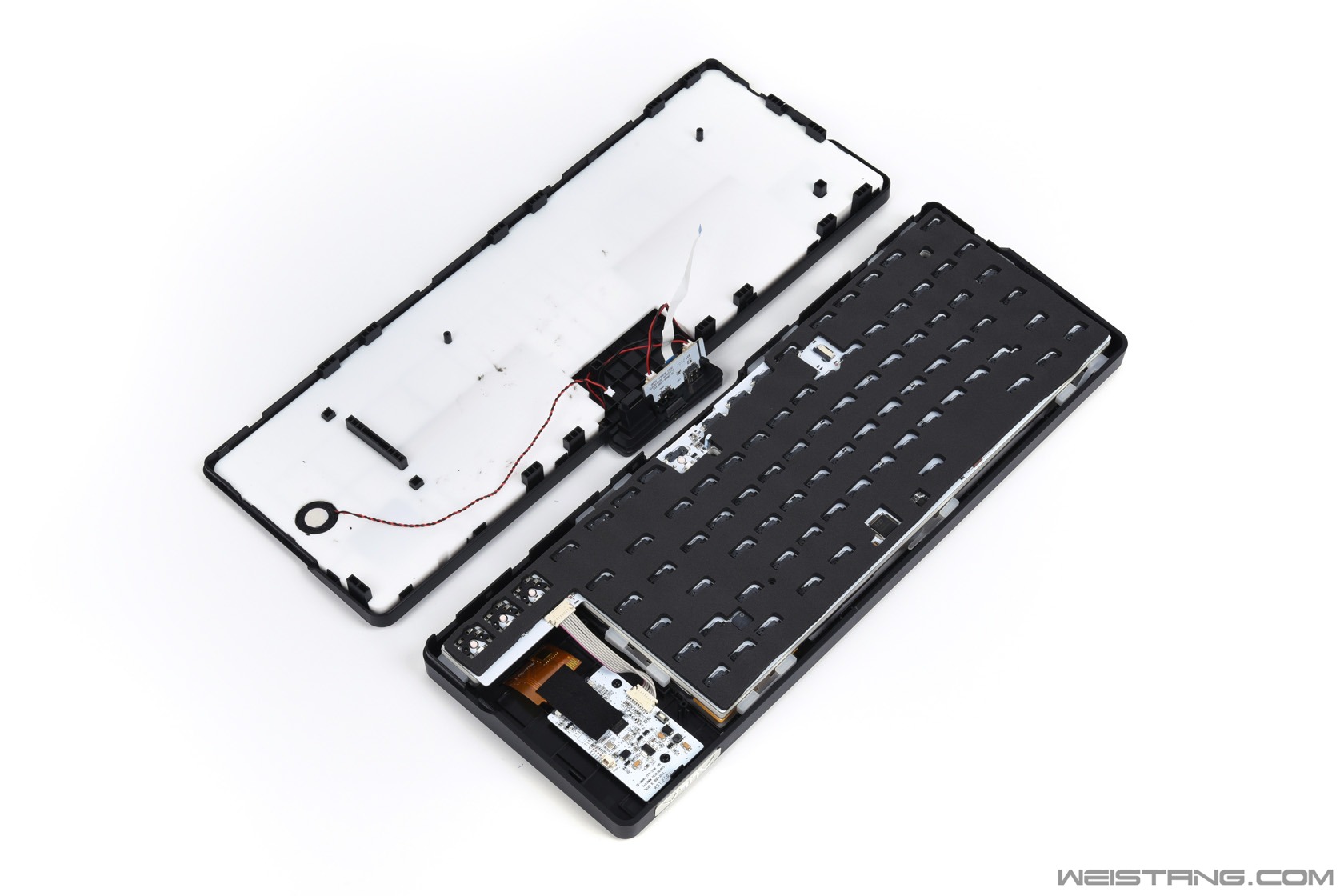

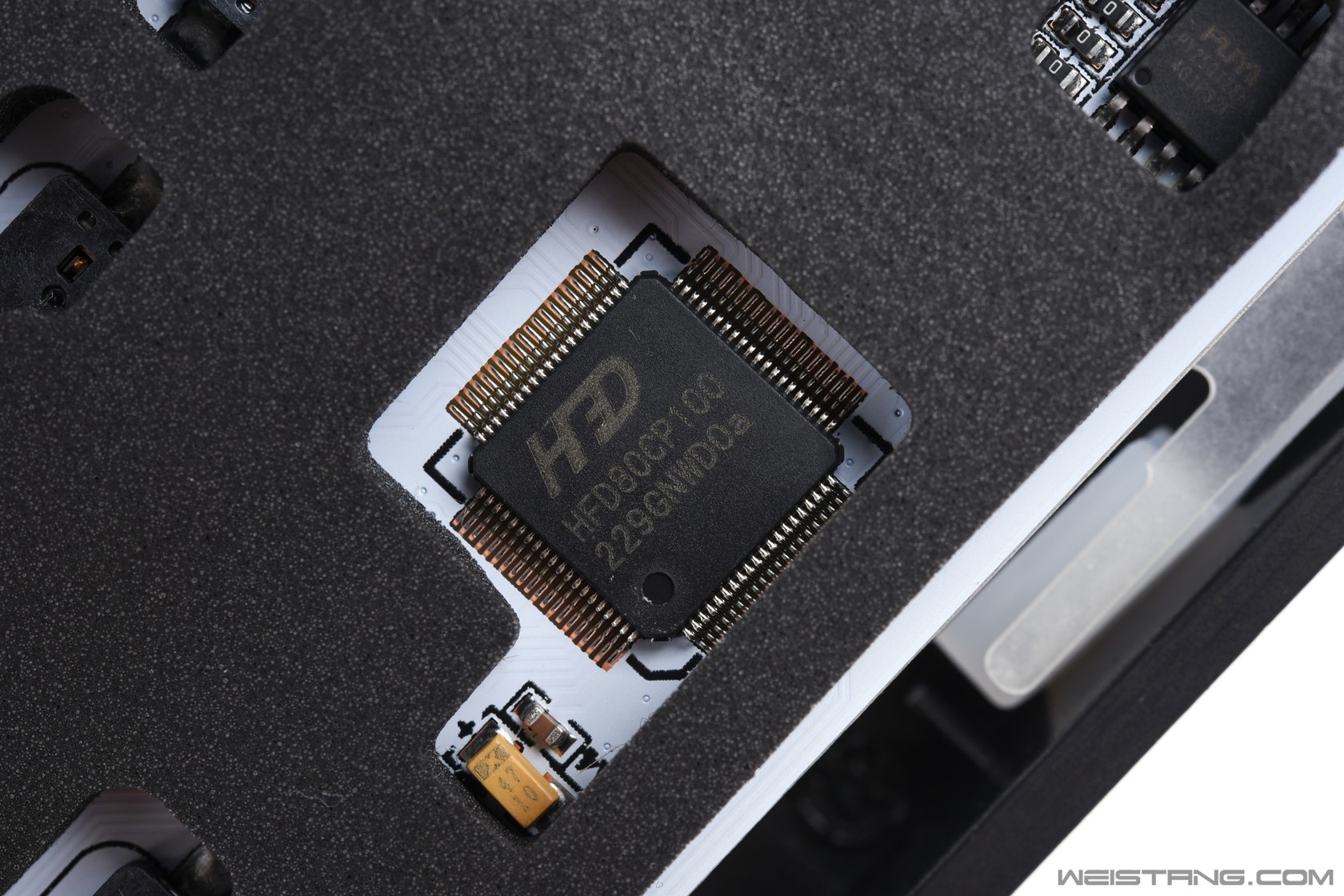

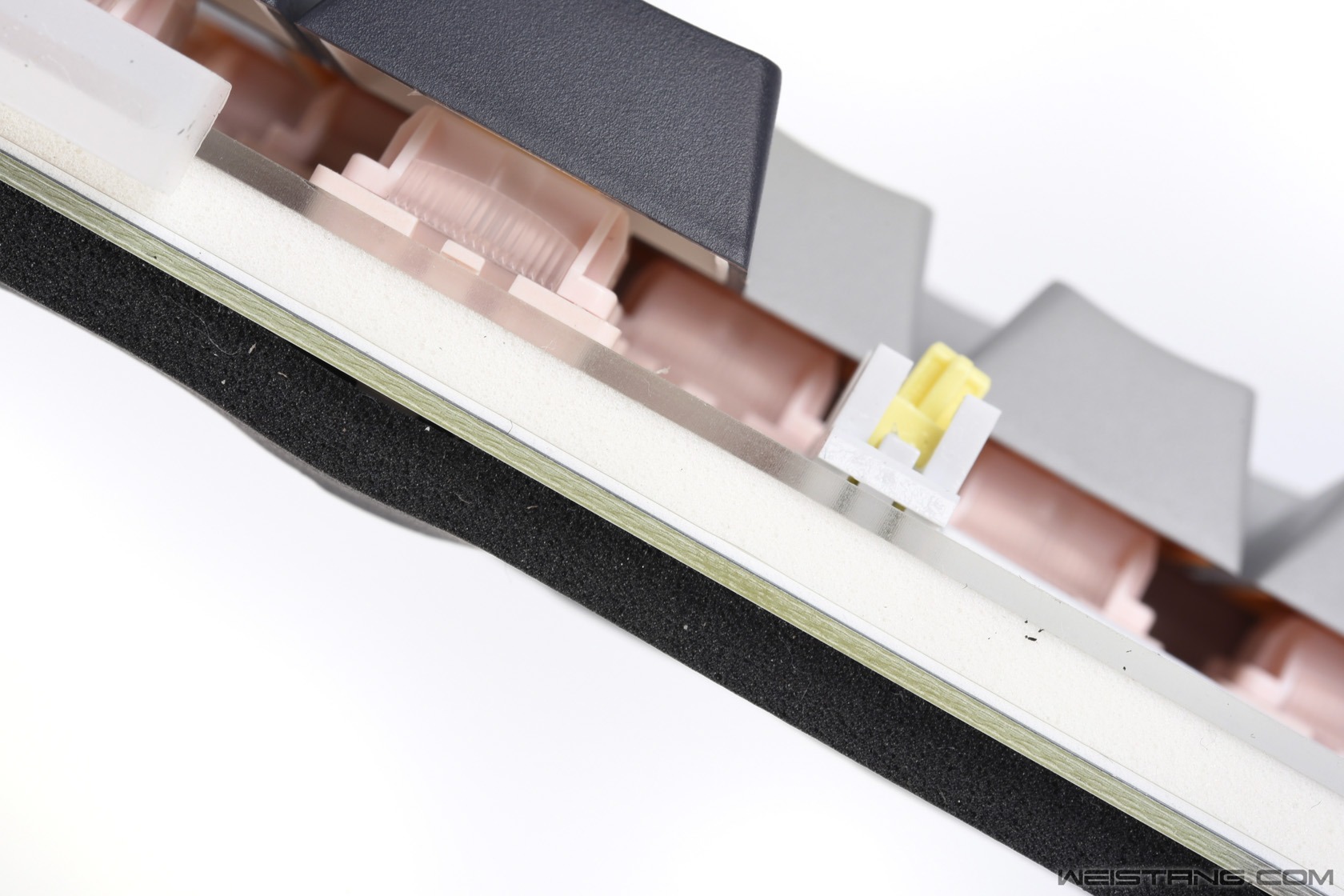

狼蛛L99这款键盘可以说是我拆解过塑料外壳键盘中比较困难的一款，一方面是L99这款键盘外壳厚度较大，全卡口外壳结构严丝合缝，再加上右侧的屏幕需要注意，所以拆解相对困难，需要一些小技巧。  打开外壳后 拔掉喇叭排线和子pcb排线  屏幕是独立的PCB结构 PCB背面覆盖了一层轴底棉  屏幕控制PCB 上面黄色的是屏幕信号和驱动排线  中间芯片是屏幕部分主控芯片 左侧是华邦电子的NAND闪存芯片用来存放固件和本地数据 这颗应该来自于华奋达（东莞）科技有限公司的HFD168BDP主控芯片，但这颗芯片我们查询不到任何信息，但我们在其官网发现华奋达（东莞）科技有限公司有提供带LCD屏幕键盘的方案，所以这套硬件方案应该是来自于这个品牌没错了。这颗芯片作用类似于手机或者平板的CPU，同时应该还有屏幕驱动的功能，应该是一颗AIO方案的芯片，其性能对于狼蛛L99这款键盘的屏幕系统来说是基本够用的，整体触控屏幕界面操作速度相应还是比较快的。  触摸屏幕控制IC 在屏幕连接主板的排线上还有一颗来自GOODIX汇顶科技的GT911芯片，这颗芯片是触控IC，是5点电容式触摸控制器，支持多点触摸检测，最高支持1024×600分辨率的触控屏幕，一般用于平板电脑，汽车仪表盘等设备上，设计在排线上是为了实现低延迟触控。  键盘主控芯片HFD80CP100 这颗芯片来自于华奋达（东莞）科技有限公司，专门是一款键盘或者鼠标的射频控制IC，这颗主控是8/32位混合架构的MCU，特点是继承了RGB控制IC和无线射频IC，不支持开源固件，这颗芯片特点是集成度很高，性价比高。  边框厚度达到了2.85mm  加厚边框同时做了一些加固优化设计 但屏幕PCB部分的加固还需提高  键盘主体消音结构特写  热插拔轴底座特写 未知品牌  底壳完整覆盖了硅胶消音底垫 这样全填充覆盖底壳的硅胶消音底垫设计罗技非常喜欢用，这也是让塑料外壳Gasket结构键盘消除空腔音非常有效的方案。但美中不足的是硅胶消音垫上面蹭了一些黑色的胶，这个胶猜测可能是装配固定喇叭用的胶，应该是装配时候蹭到的。  底壳特写 两颗4000mAh电池 右侧是一个小喇叭  底壳厚度约为2.62mm |
