精妙的“垃圾筒”：全新Mac Pro完全拆解

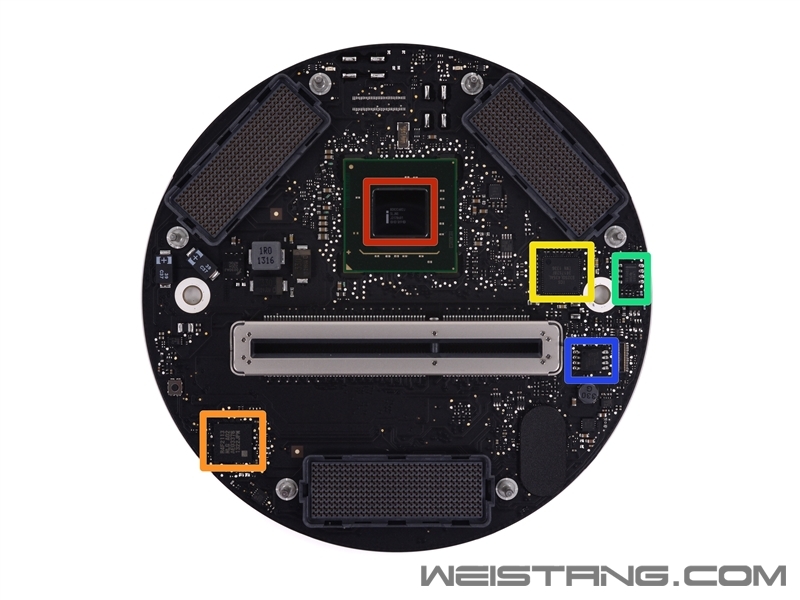

底部是一块圆形(貌似第一次见)的子卡。

红色：Intel BD82C602J PCH芯片组(X79的服务器版本)

橙色：R4F2113 NLG A02 AE03376

黄色：ICS 932SQL435AL 3817528F

绿色：德州仪器LM393双路差分比较器

蓝色：MXIC 25L6406E 64Mb(8MB) COM串行Flash

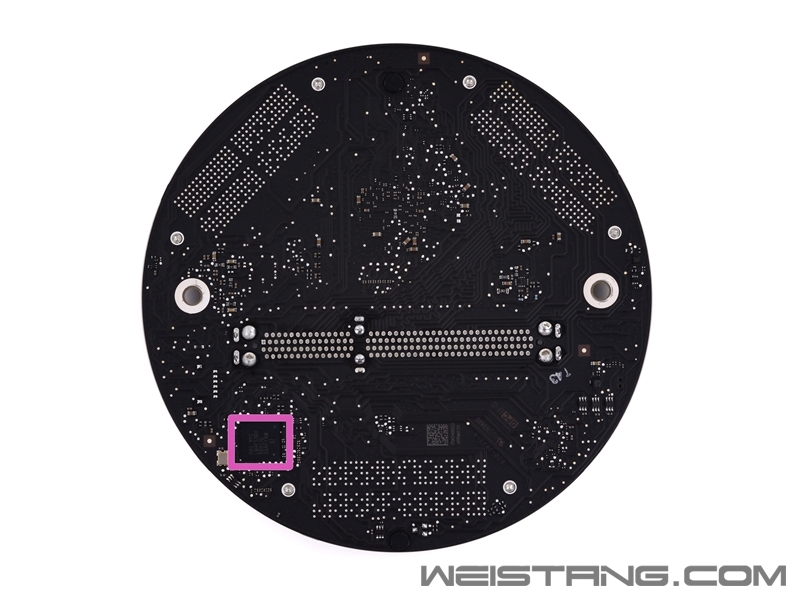

背部只有一颗980 YFC LM4FS1BH，最新款MacBook Air上也有它，但仍不知道是啥。

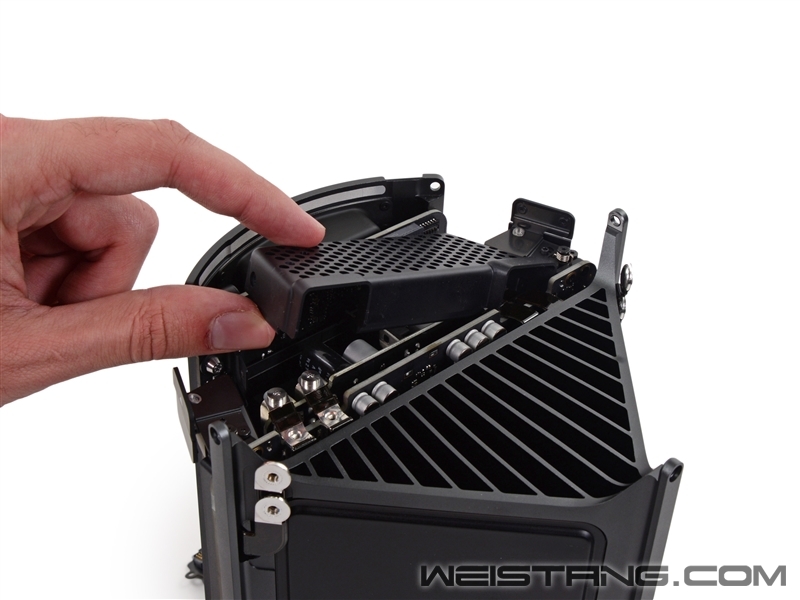

掀开黑色的栅栏盖子，就能看到电源了，夹在主板和背部I/O子板之间。

电源线被藏了起来，但不容易移除。过了这一关，I/O子板和电源就分开了。

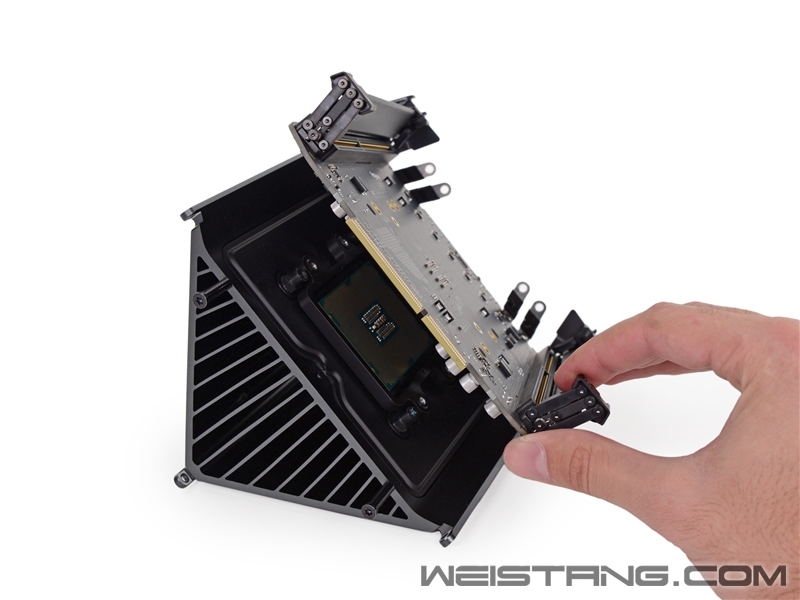

主板不难拿下。看到里边的CPU了么？

平常拆机我们都是从正面取CPU，这次反过来了，先看到的是CPU底部触点。

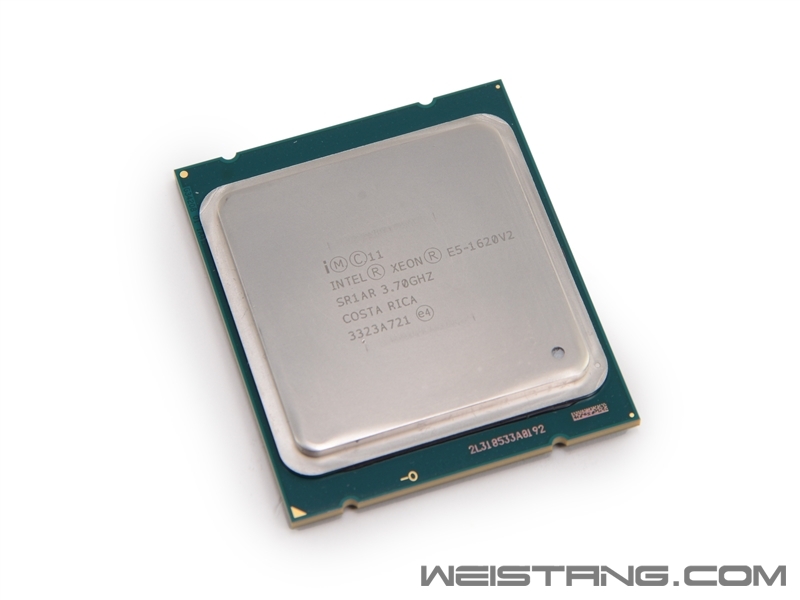

Xeon E5-1620 v2，Ivy Bridge-EP架构，四核心八线程，原始主频3.7GHz，睿频加速最高3.9GHz，三级缓存10MB，热设计功耗130W。标标准准的，可以自行更换、升级。

红色：LGA2011标准插座

橙色：SMSC 1428-7 3233E5A

黄色：IR C F3575 3X3YP

绿色：NXP PA9517A电平转换I2C总线中继器

蓝色：德州仪器58872D

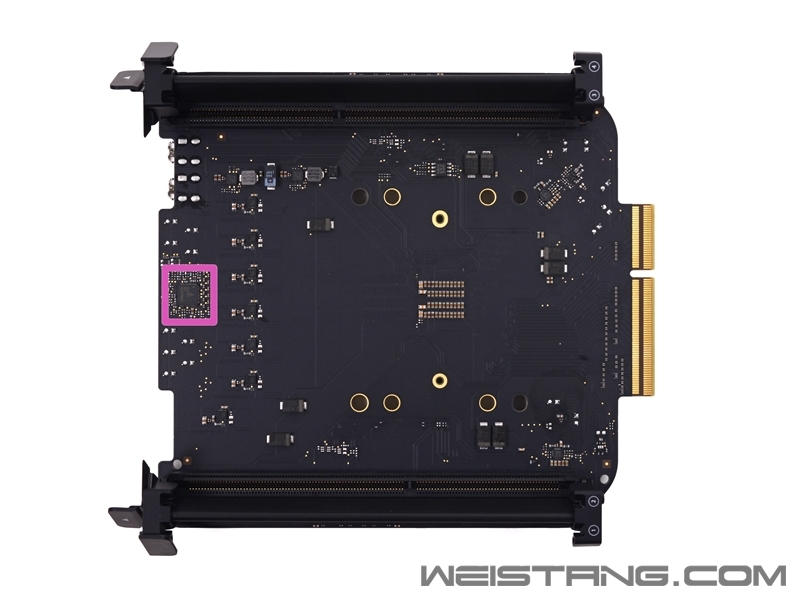

另一侧只有Intersil ISL 6367混合数字双PWM供电控制器。
