nubia上月底在北京召开发布会，正式发布了四款新品，分别是Z5S、Z5S mini、ZS5 LTE以及Z5S mini LTE，首先开卖的将会是Z5S以及Z5S mini这两款产品，前者的售价为1999元，后者则是1499元。

具体配置方面，nubia Z5S采用了一块5.0英寸1080p触控屏，搭载主频2.3GHz的骁龙800四核处理器，内置2GB内存和16GB机身存储空间，提供一颗1300万像素后置摄像头和一颗500万像素前置摄像头，运行Android 4.2操作系统，电池容量为2300mAh。当然，其最大的特色还是支持移动/联通/电信三大3G网络。

从整体配置上来看，该机并不逊色于小米手机3，而且对网络的支持能力更加强悍，再加上一模一样的售价，小米3这次真的遇上了对手。

相信还有一部分用户对该机的整体做工比较感兴趣，下面我们就来看看该机的真机拆解。

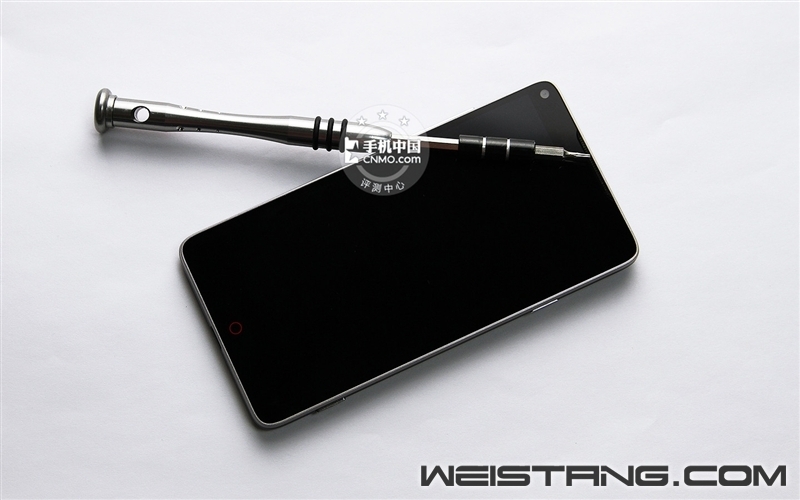

在正式拆机之前，我们还是对整机的外观进行一下简单的了解。nubia Z5S延续了前作nubia Z5的整体外观设计，正面听筒、前置镜头以及底部的红圈HOME键的摆放位置都如出一辙。它同样采用一块5英寸1080p级别（1920×1080像素）IPS屏幕，这块屏幕拥有独特的夏普CGS+NM2技术，该技术优秀的色彩还原度给这款手机增色不少。另外，该机还采用康宁第三代大猩猩玻璃面板，有效的保护了屏幕。

不过即便如此，nubia Z5S还是做了很多改进的，相比已经很轻薄的nubia Z5而言，它的机身厚度仅为7.9毫米，重量为126克，整机拿起来非常的轻薄，即便是长时间单手握持也不会感觉太累手。为了进一步地保证单手操控性和握持感，nubia Z5S还采用了2.67毫米超窄边框设计，让用户操控手机时的屏占比更高。另外，该机背后还采用nubiArc 2.0设计，它可以让用户在握持手机手感更佳。简单介绍完外观，下面就让我们正式进入nubia Z5S的拆解环节吧。

虽然nubia Z5S并没有采用可拆卸后盖设计，但我们依然可以看出这款手机的拆机下手点在后盖。首先我们要先把该机的mirco SIM卡卡托取下来。值得一提的是，nubia Z5S的后盖和屏幕面板之间接缝非常的紧密，就好像是用胶粘上的一样。

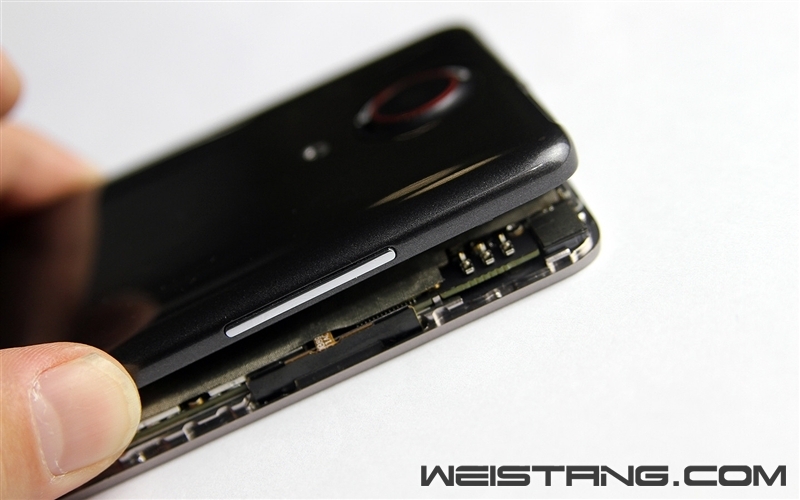

不过即便如此，在经过笔者耐心的软磨硬泡之下，我们还是打开了nubia Z5S的后盖，从图中我们可以看出，nubia Z5S的后盖没有任何用胶的痕迹，取而代之的严丝合缝的卡扣设计。

图为取下后盖之后的nubia Z5S，我们可以清晰的看到它主板上的各个零部件和电池，以及在手机底部的扬声器模块。

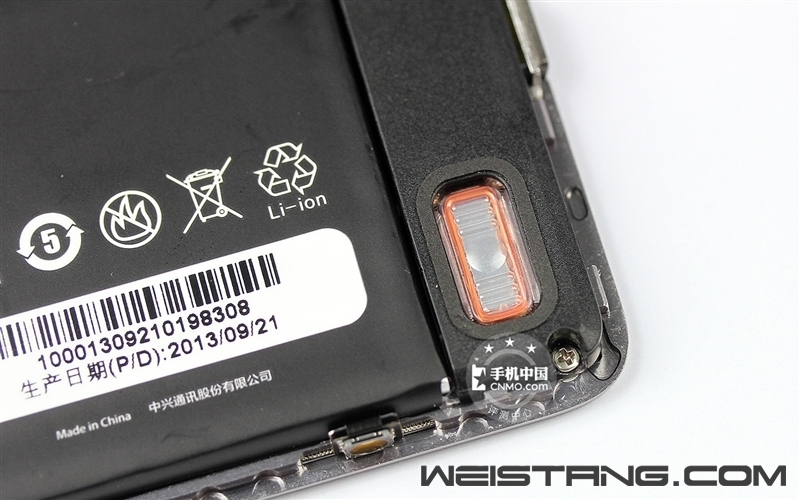

通过特写图我们可以看到，nubia Z5S采用的是十字形螺丝固定，这样也大大降低的拆机的入手难度，毕竟十字形螺丝刀到处都可以找到。

在nubia Z5S固定主板用的螺丝中，也有一颗贴有易碎贴纸的螺丝。这也是厂商防止我们私拆预留的螺丝，所以广大网友为了自己爱机的保修考虑，千万别私拆自己的手机，以防丧失保修机会。

下面我们的工作就是取下固定主板的螺丝了，当然在拧螺丝之前，我们还要先把所有可以断开的排线全部断开，所以可以取下的零件全部取下来。

从nubia Z5S主板上取下来的10枚十字形螺丝。

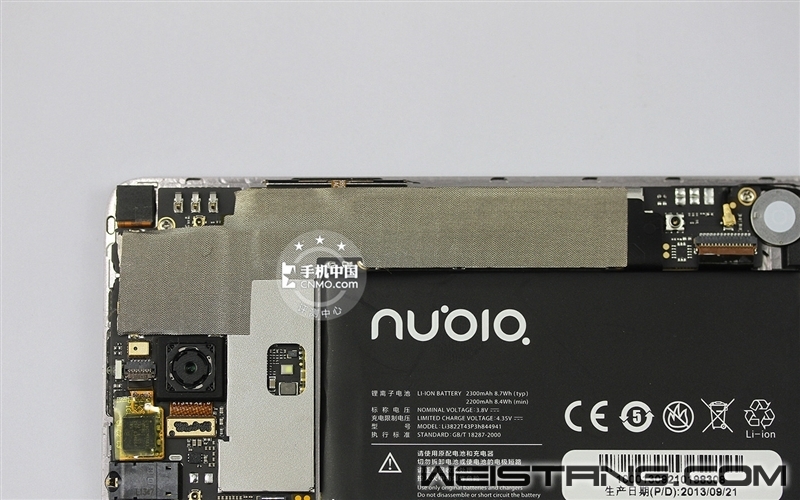

在主板上我们还可以看到这样一层特殊的胶布，很多时候我们会在拆机时遇到它们。它的主要目的是降低电磁对主板芯片的干扰，并且可以有效的起到散热的作用。

拆机先断电源，这是拆解手机的基本常识。从取下的电池来看，nubia Z5S这块电池容量为2300mAh。

把排线全部断开、分离电池和主板之后，我们就得到了这三个部件。

图为nubia Z5S的屏幕面板。

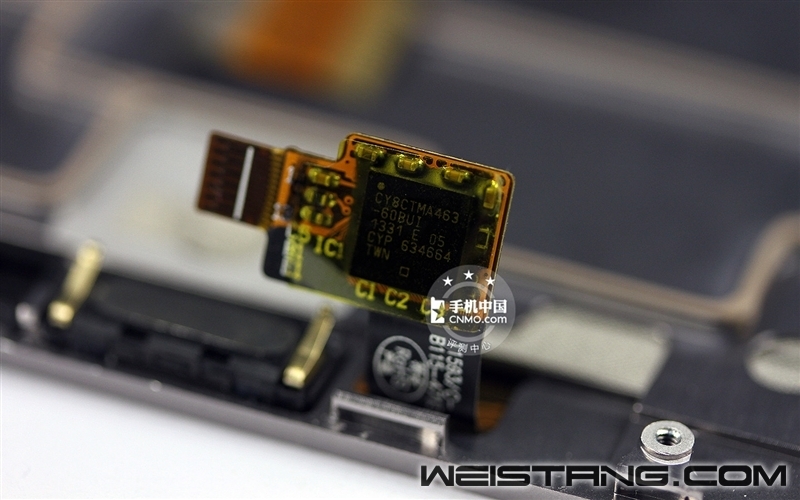

此芯片为nubia Z5S的屏幕触摸控制芯片。

图为nubia Z5S的听筒特写。

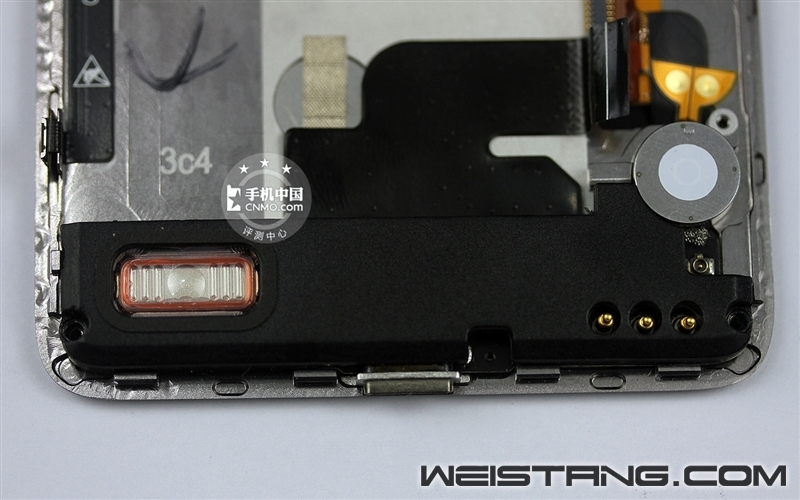

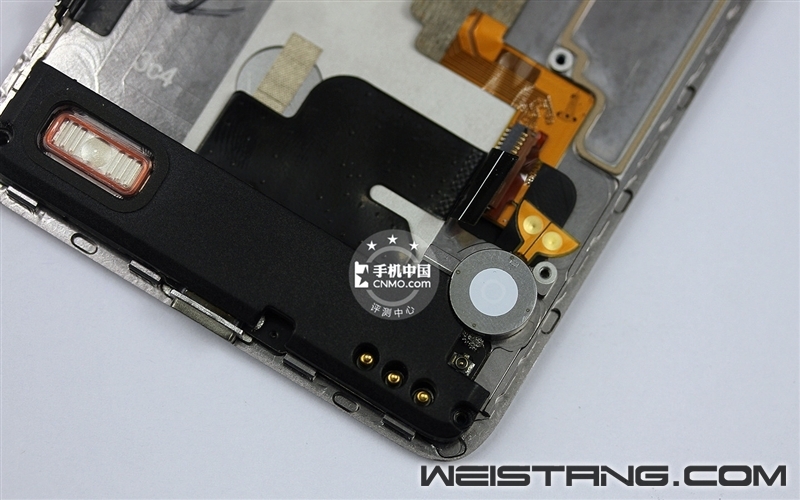

屏幕面板底部镶嵌有扬声器+振子的模块，左边为nubia Z5S的扬声器。

右面为nubia Z5S的振子模块。

nubia Z5S的独立快门键特写图，和一般手机不同，nubia Z5S的快门键是和屏幕面板连接在一起的，这样可有助于拆卸和组装工作。

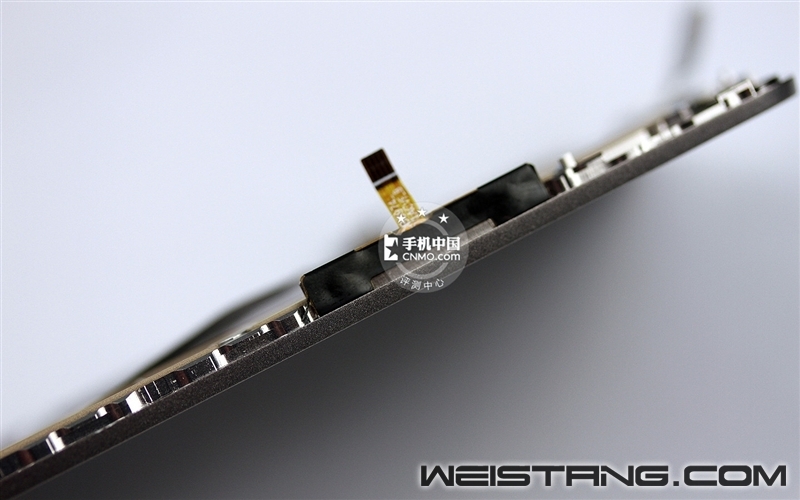

音量调节键也是这样设计的，仅需一根细细的排线即可完成和主板的连接。

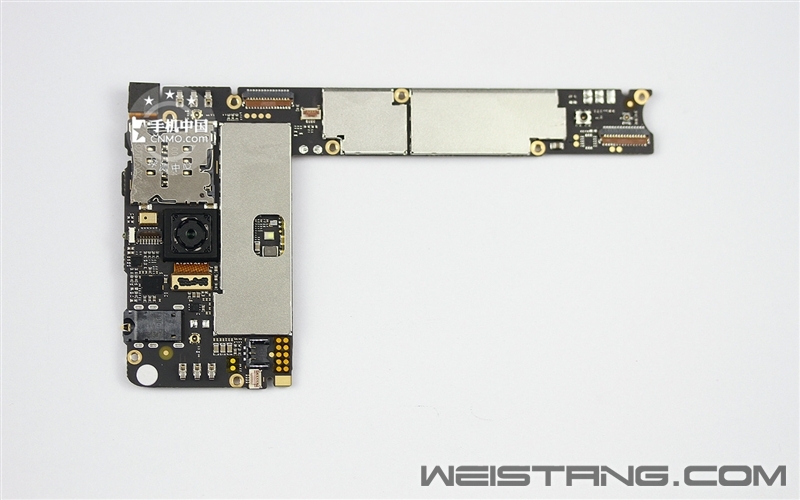

作为此次拆解的重头戏，nubia Z5S的L型主板终于闪亮登场了。此图为L型主板背面图（相对于手机来说），我们可以从中看到后置摄像头、mirco SIM卡卡槽、3.5毫米耳机插口以及大面积的金属屏蔽罩。

在L型主板的正面，我们终于看到了nubia Z5S的各个主要芯片，500万像素的前置摄像头也被安置于此。不过有一点十分奇怪，似乎这些主要芯片都没有金属屏蔽罩？先别急，下面让我们一起揭晓为什么会这样设计。

答案是在屏幕面板的金属层，已经预留好了主板安置区域，这样既能够起到电磁屏蔽的作用，也有着良好的固定作用和控制厚度等等优势。

图为nubia Z5S的射频线，它的作用就是增强手机和Wi-Fi信号。

图为从主板上摘下来的两枚摄像头。

屏幕面板里同样有防干扰和散热的胶布，可见nubia对散热方面真是下足了功夫。

既然主板已经取下来，我们就开始进入芯片的介绍环节吧。首先还是我们最为熟悉的2GB容量必尔达运存芯片，而最令人期待的骁龙800四核处理器也在这块芯片底下。

图为闪迪16GB内置存储颗粒。

博通BCM4339 5G Wi-Fi组合芯片，正是有了它的加入，nubia Z5S才拥有支持强大的2.4GHz+5GHz双频Wi-Fi的能力。

此图为Sky77629 信号功率放大器特写图。

图为SKY77712-3手机IC芯片。

nubia Z5S还加入了红外功能，相信目前市面上拥有这一功能的手机并不多。图为nubia Z5S红外收发器特写图。

除了两枚摄像头之外，nubia Z5S的光线/距离感应器也采用模块化设计，方便拆卸的同时也降低了维修的成本。

虽然nubia Z5S芯片数量不少，但真正可以拆卸下来的金属屏蔽罩仅有三个。

在nubia Z5S的主板背面，即便我们把金属屏蔽罩全部取下，可见芯片也并不多。

图为高通PM8941电源管理芯片。

nubia Z5S还采用了和三星Note3相同的高通WCD 9320音频解码芯片，相比一般手机来说，它的音频解码能力更强。

图为高通WTR1605多频多模无线收发器特写。

主板背面mirco SIM卡槽特写。

nubia Z5S的3.5毫米耳机插口也在主板背面。

相信看完nubia Z5S整个拆机过程的朋友已经对这款手机有了更深入的了解。从每一个细节我们也可以看出nubia Z5S不错的做工和对细节方面的把控还是不错的。在我们比较在意的散热方面和可维修方面，nubia Z5S都做了非常多的改良。每个零部件的布局相对来说也比较合理，模块化的零部件也为维修提供了便利。总体来说，1999元的nubia Z5S绝对是一款值得入手的手机。
