QIC DF5U-7A USB智能充电器评测

        DF5U-7A外壳并没有采用螺丝固定，拆解的话不建议用户这么做，因为拆解会损坏外壳甚至会伤到PCB。

PCB

       PCB是蓝色，基本上大部分12v to 5v的供电IC都被设计在了PCB正面，元件基本上是全贴片设计。PCB背面是大面积覆铜设计，USB插口焊接也很牢固，经常插拔不会轻易挂掉。

PCB

        PCB正面能看出DF5U-7A的电路结构，靠近右上方的是稳压二极管以及输入滤波电容，顶部是两颗PWM主控IC，同时在两个Super Charger附近还对应了两颗神秘的IC，估计智能充电就是依赖这两个IC来实现的。

PCB 正面

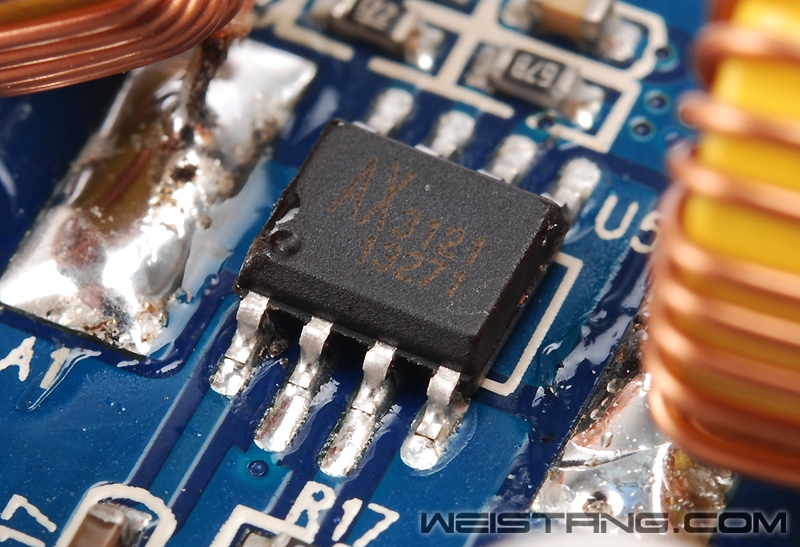

AX3121 PWM主控IC

        板载了两颗AX3121 PWM主控芯片，内部开关频率为250KHz，支持从0~100%的脉宽调制，具备的保护功能包括短路保护、过温度保护、过电流保护、致能、软开机及输出限流等功能。

APM 4435 P沟道增强型Mosfet
