ASUS RT-AC55U路由拆解

2015-2-25 15:25| 发布者: 大胖鸟| 查看: 38050| 评论: 5|原作者: enilykS|来自: www.weistang.com

摘要: 大哥大嫂过年好,此次奉上ASUS RT-AC55U 双频无线AC1200千兆路由器小扒官网规格传送门: http://www.asus.com.cn/Networking/RTAC55U/ 目前售价这次是全新,亲自开封,内部附件如图注意此天线是 ...

大哥大嫂过年好,此次奉上ASUS RT-AC55U 双频无线AC1200千兆路由器小扒

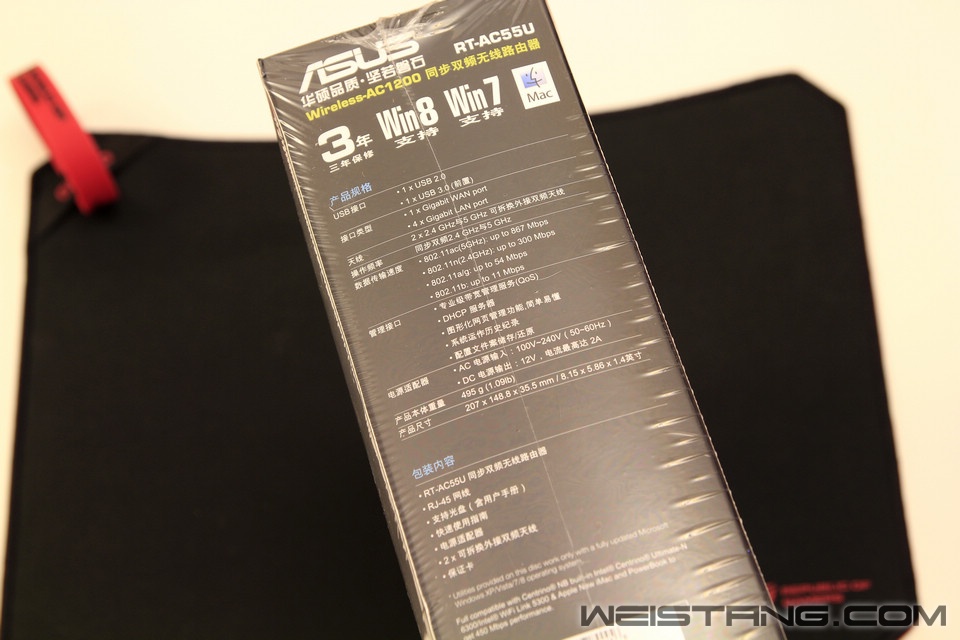

目前售价

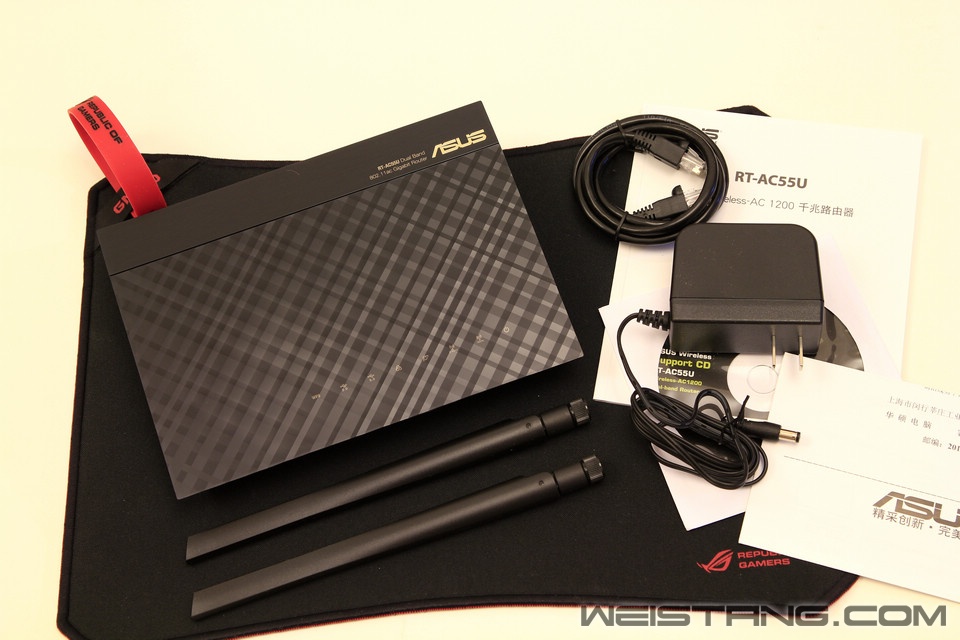

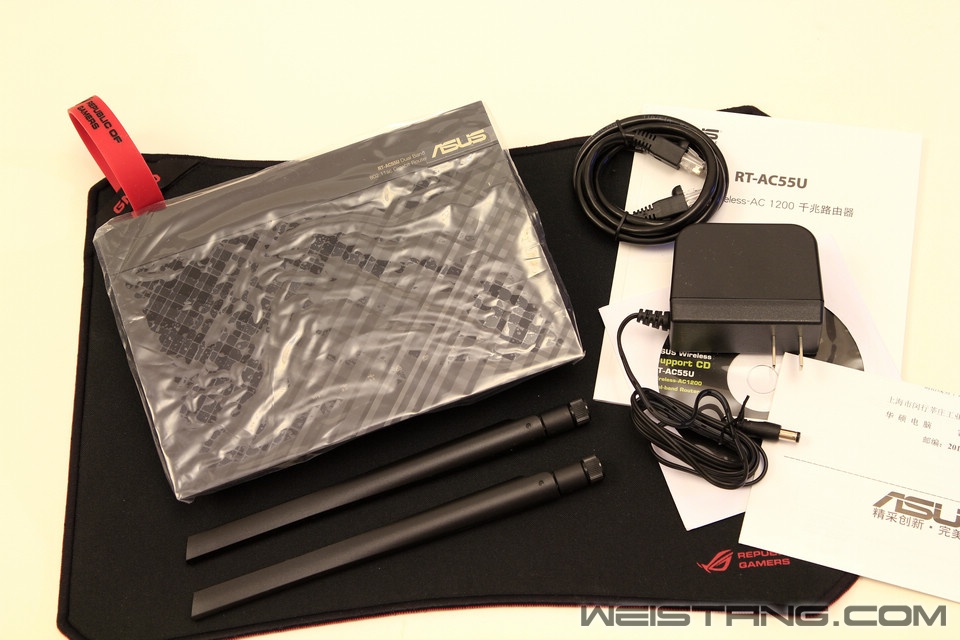

这次是全新,亲自开封,内部附件如图

注意此天线是2.4GHz和5GHz混合型天线,如果改造时换了纯2.4GHz天线上去,5GHz信号就会变得很微弱

里面透出的金属板在RT-N18U上是木有的

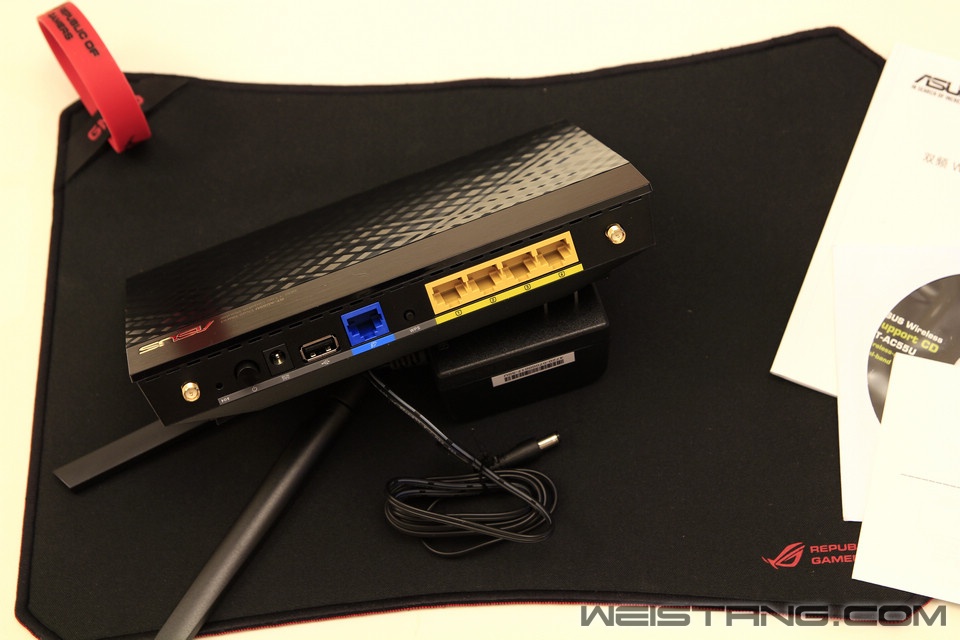

RJ45接口并没有金属罩

12V 2A适配器,额定功率和体格比RT-N18U的更生猛

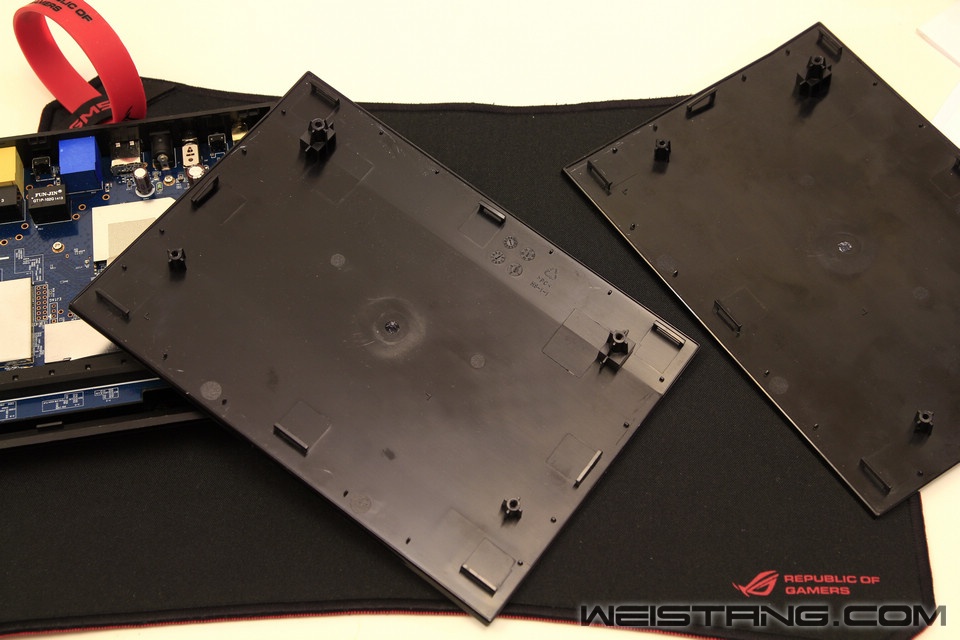

上盖模具和RT-N18U一模一样,紫色半透明PC材质,卡扣韧性非常满意

正面并没有巨大规模的散热片

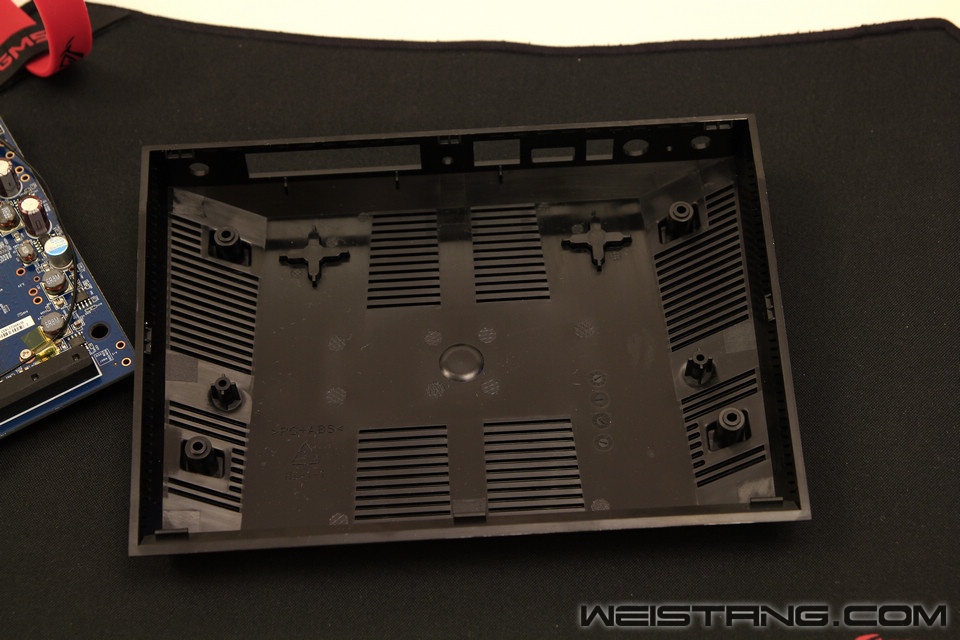

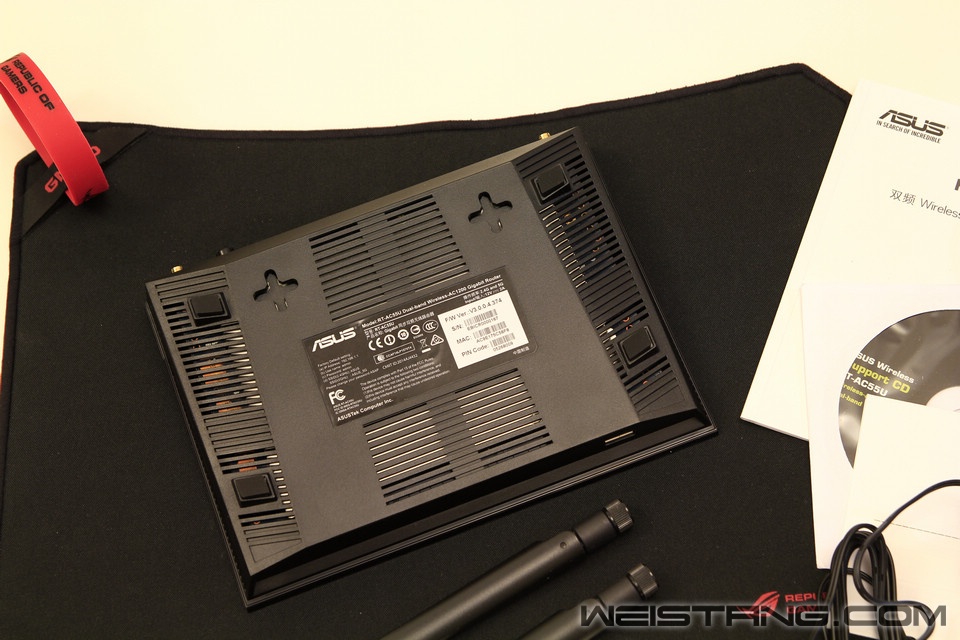

底壳模具也类似,这套外壳内部空间冗余量巨大,兼容了RT-AC55U和RT-N18U两种完全相反的散热布局,内部散热片搭配可以变化多端,自行mod毫无压力

小颗陶瓷散热片关照正面芯片

没有预留TTL插座,产品定位你懂得

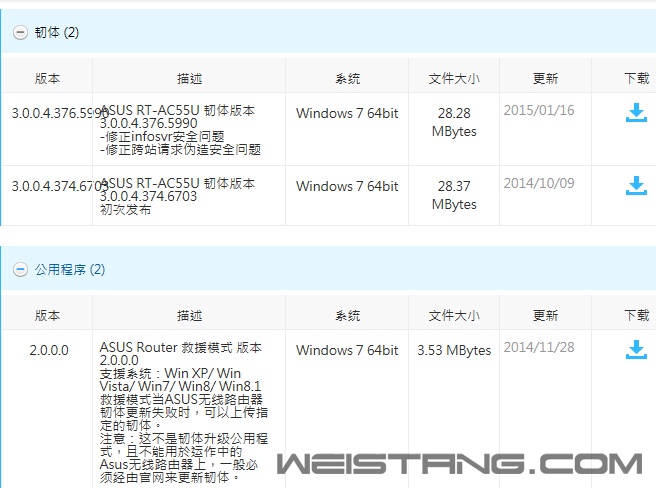

ASUS路由器官网上都提供[ASUS Router 救援模式]程序,不是作大死时完全不需要TTL

和RT-N18U相反,背面却有一个巨大的金属背板,附带RT-N18U拆解传送门https://www.weistang.com/thread-9009-1-1.html可以对比着看

金属板4颗螺丝的螺纹为英制,不是一般的M2或者M2.5

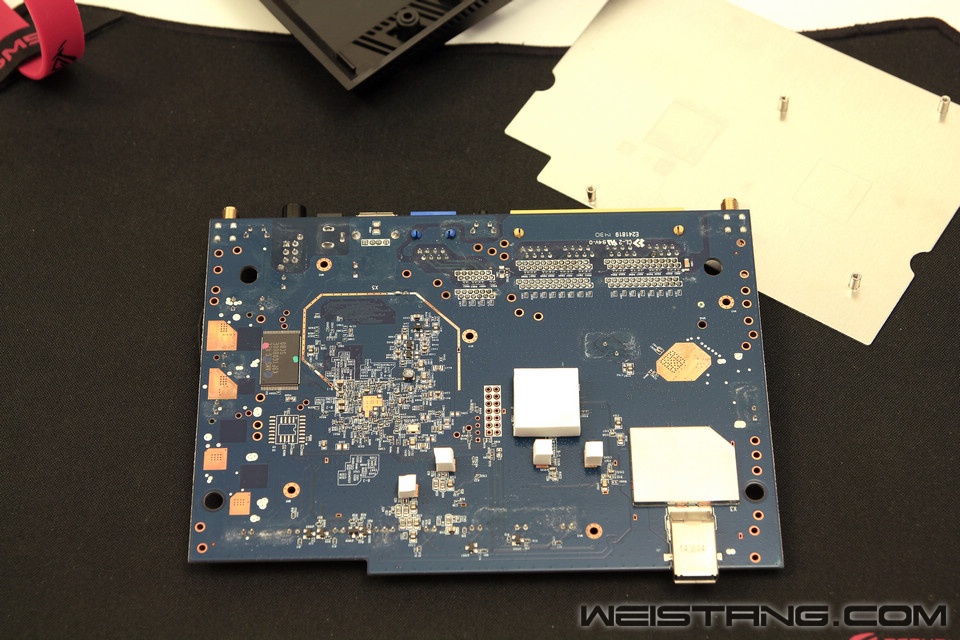

取下背板可以看到导背面热垫数量不多且颇厚

导热垫下并没有芯片直接接触,和正面PCB上芯片位置相对应

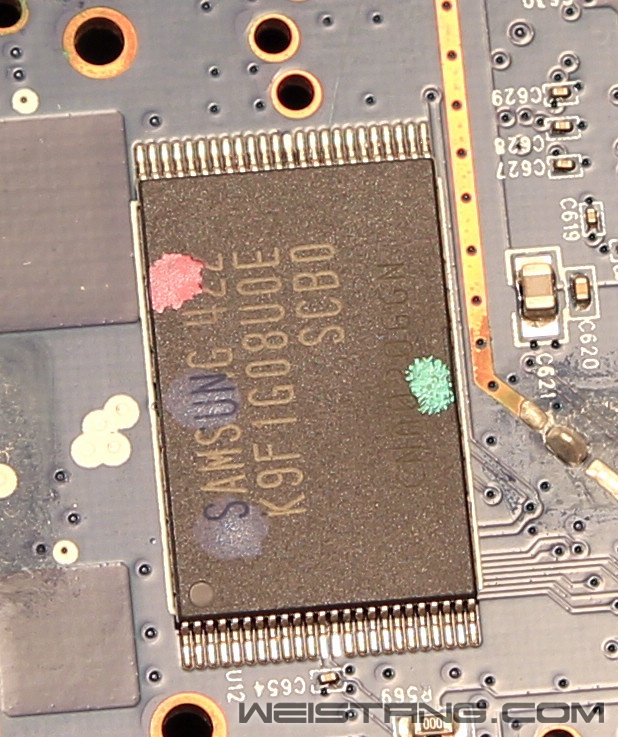

K9F1G08U0E-S,三星1Gb SLC支持适当作死

翻回正面继续揭盖

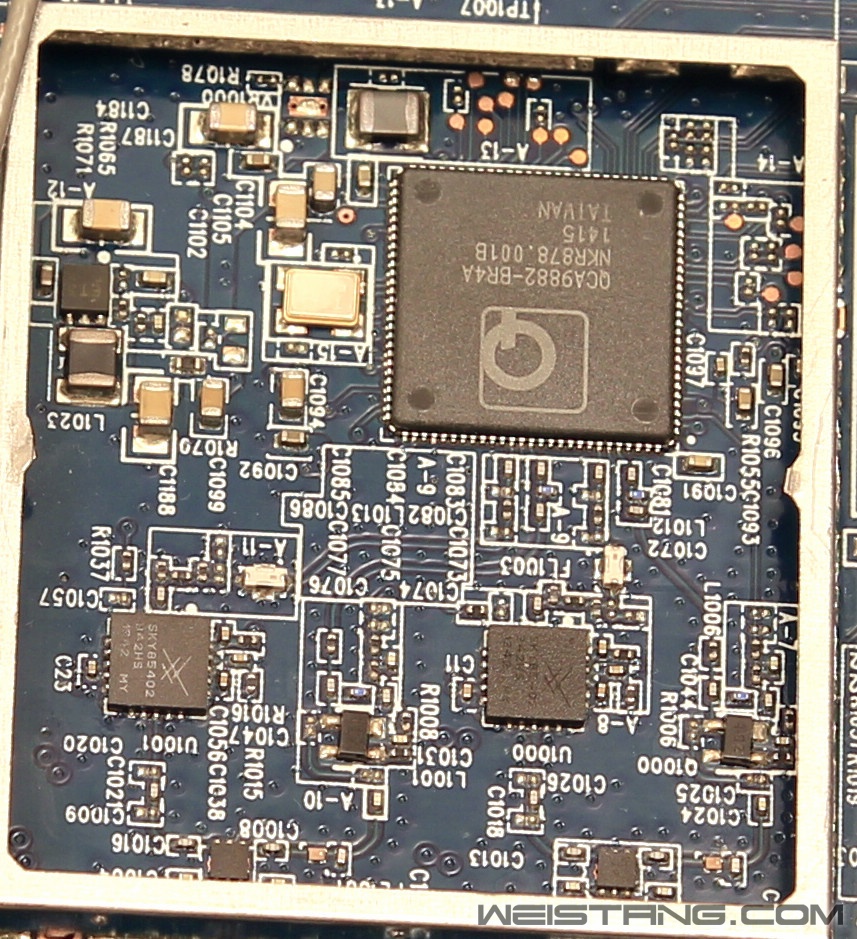

能方便看到的芯片只有这些,全身能完美揭开的屏蔽罩都揭开了,其余都是焊死或者粘死的
