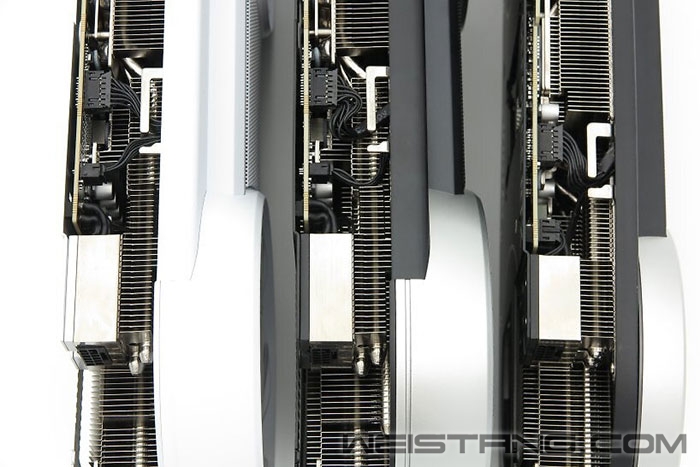

技嘉近日将Infinity系列扩展至RTX 5080、RTX 5070 Ti和RTX 5070，根据PC Games Hardware的拆解分析，这三款新卡在RTX 50系列争议不断的16Pin供电接口上引入了主动散热方案。 此前已上市的RTX 5090 Infinity采用了类似公版的PCB设计，而这三款新型号则走了另一条路，技嘉用一块实心金属铣削而成的散热块包裹住接口的塑料插座，这块金属与散热鳍片相连，由风扇主动吹风散热。

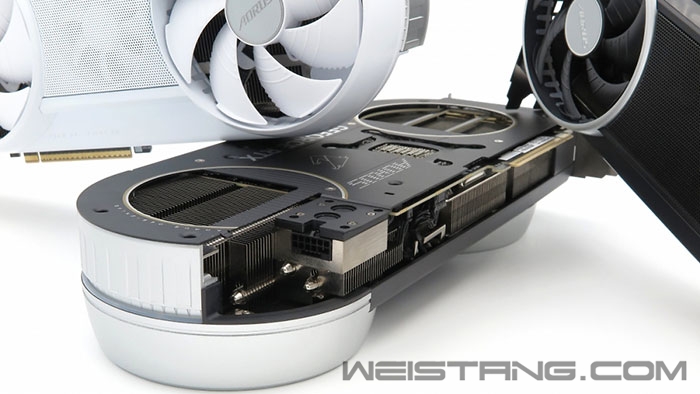

接口本身不再直接焊接在PCB上，而是通过线缆连接并纵向固定在背板上，既腾出了机箱内部空间，也能避免线缆弯折。
12V-2x6接口的熔毁问题根源在于各针脚并联时存在电阻差异，导致电流分布不均，进而引发线缆和接口过热甚至起火。 目前行业有多种解决思路，比如暴力熊的WireView通过线缆监测实现预警，电源和显卡端也可以内置电流及温度传感器，但用散热块主动给接口降温的做法还比较少见。

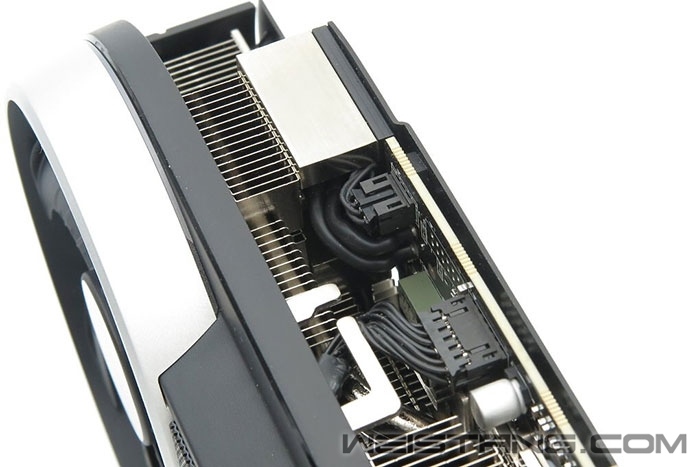

技嘉的方案在RTX 5080和RTX 5070 Ti上使用6根线缆传输供电信号，RTX 5070只用4根，多根针脚合并到一根较粗的线缆上。从热设计角度看，接口与PCB分离后，热量传导到PCB板上的路径被切断，散热主要依靠金属散热块完成。 不过让人费解的是，这套散热方案没有用在RTX 5090上，考虑到RTX 5090功耗接近600瓦，比RTX 5080高出约200瓦，最需要解决接口散热的反而是它。 |
