拆解

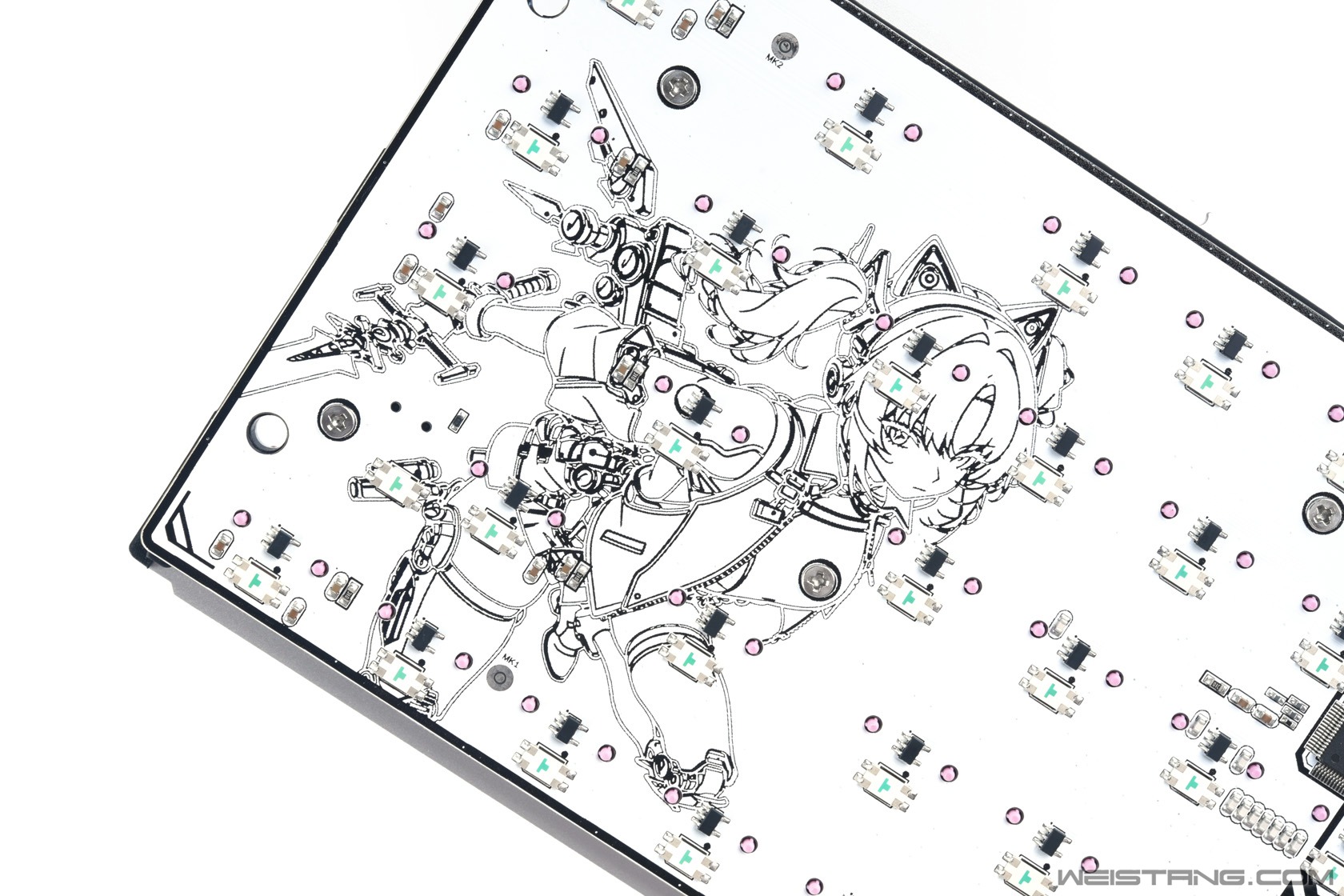

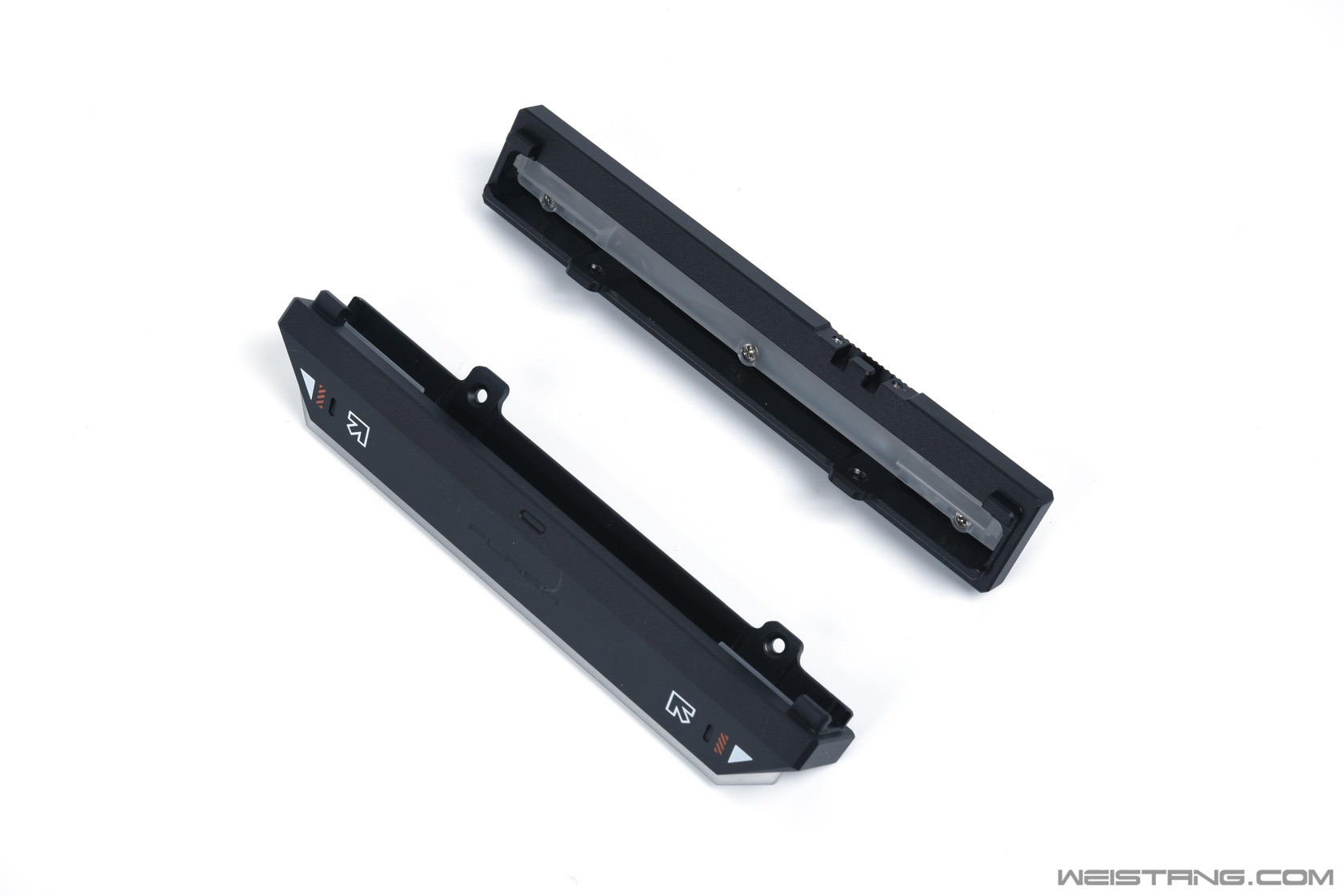

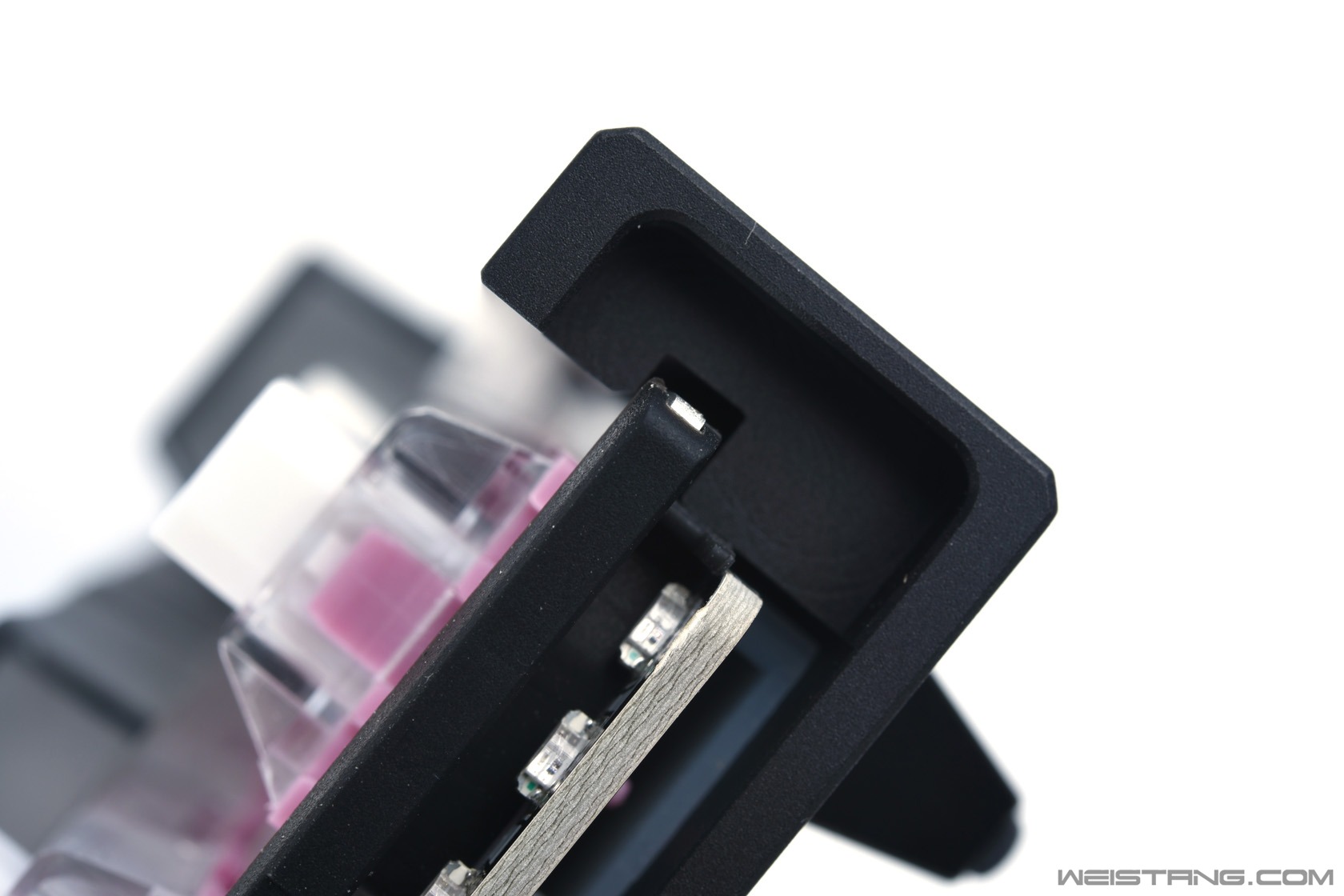

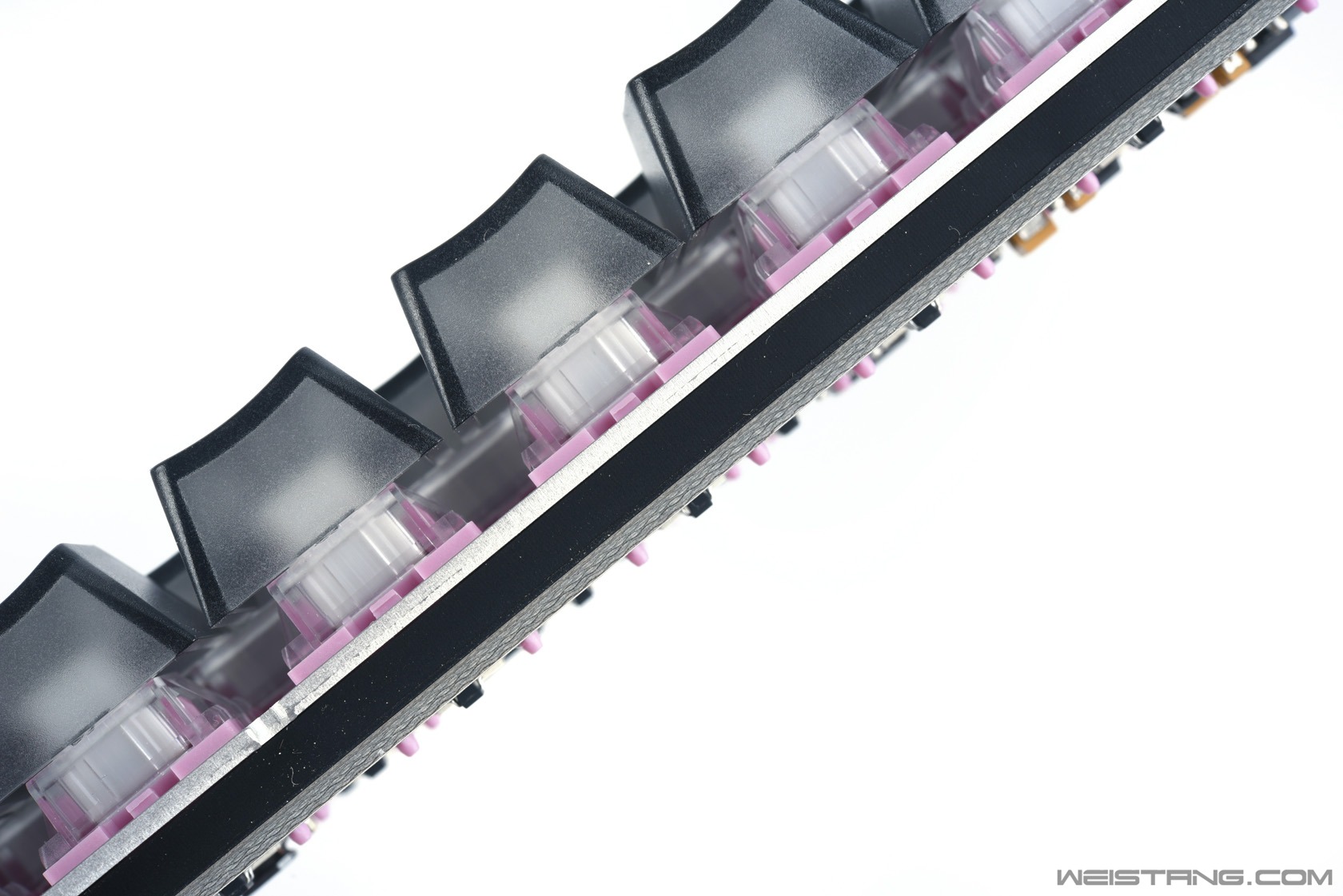

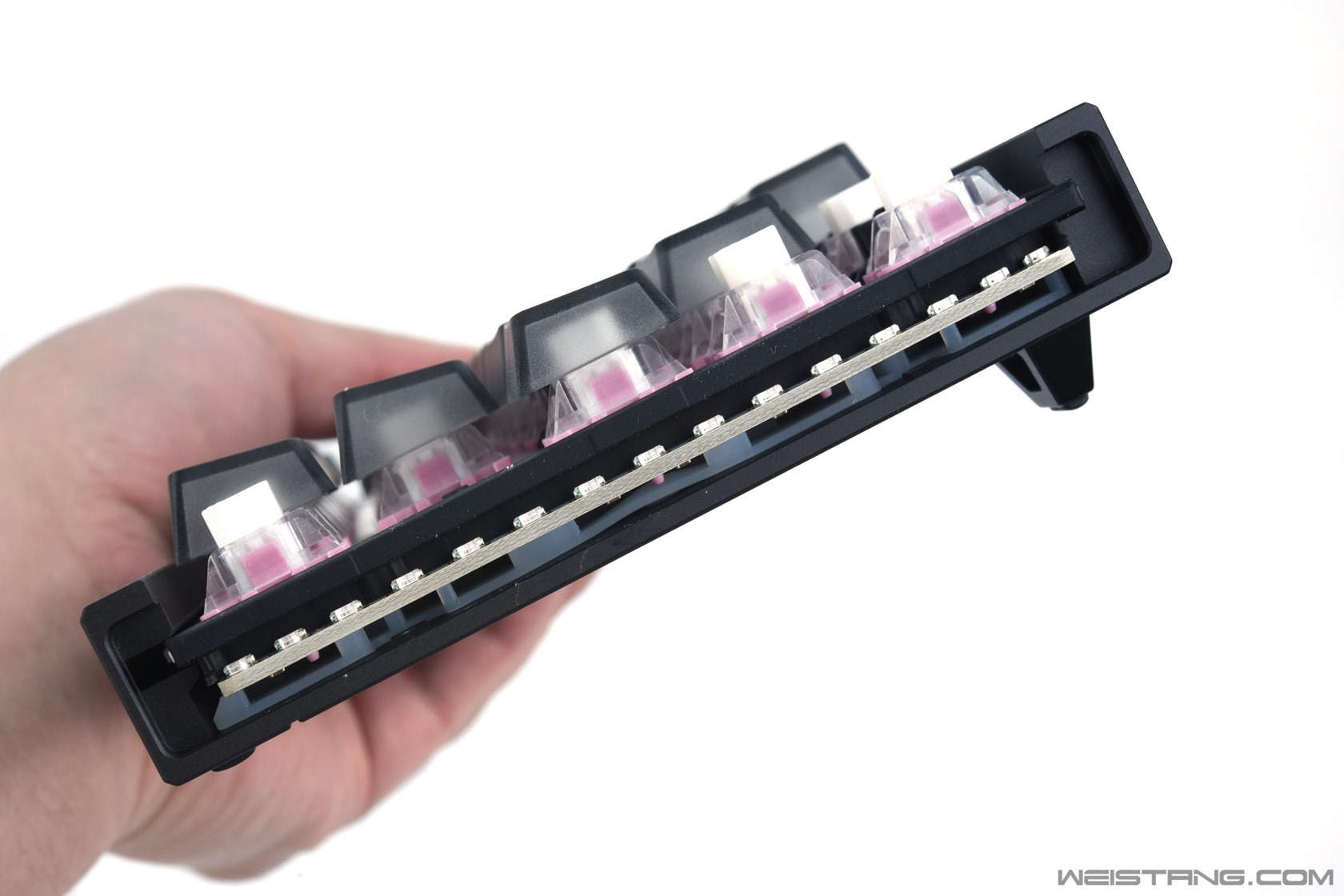

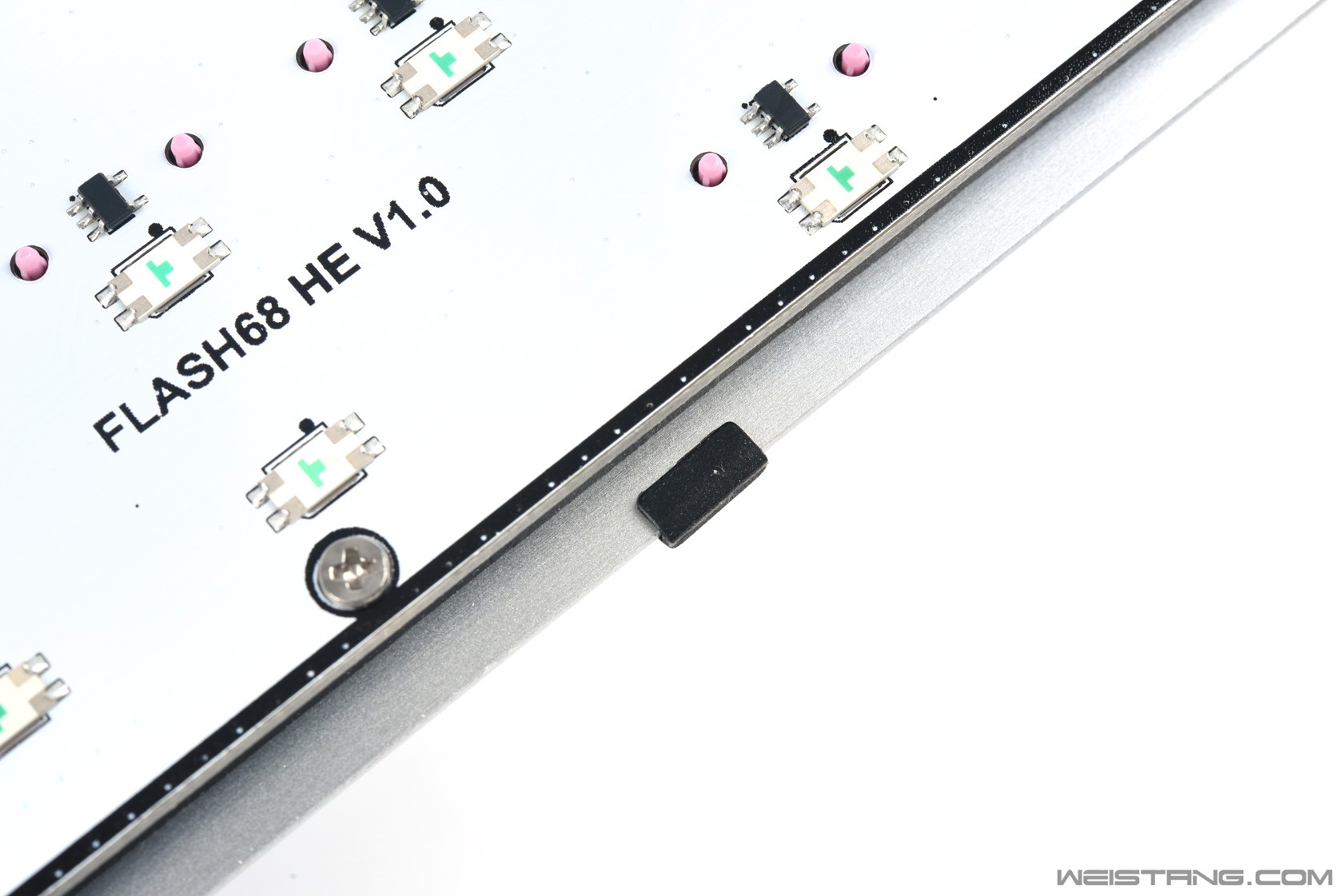

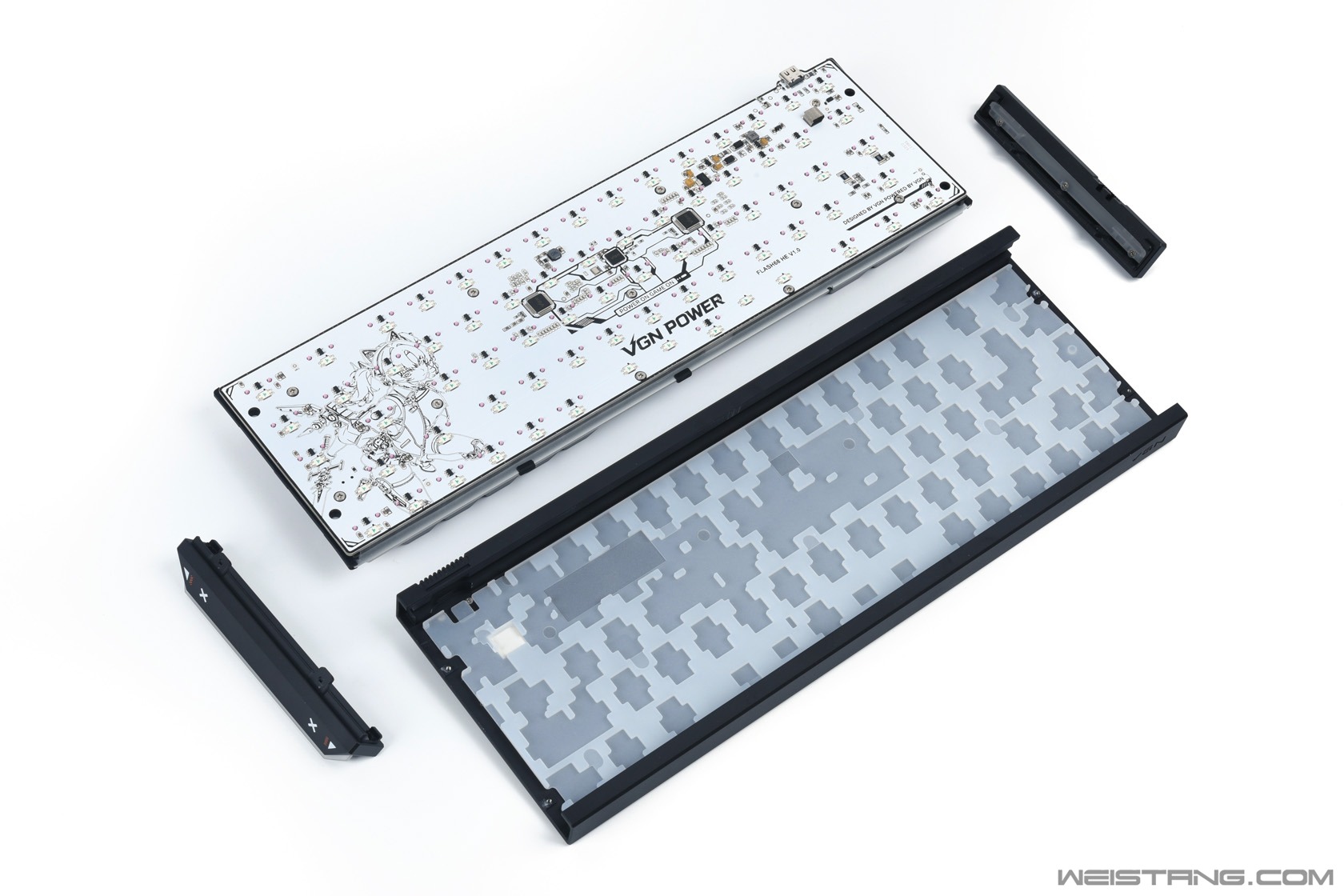

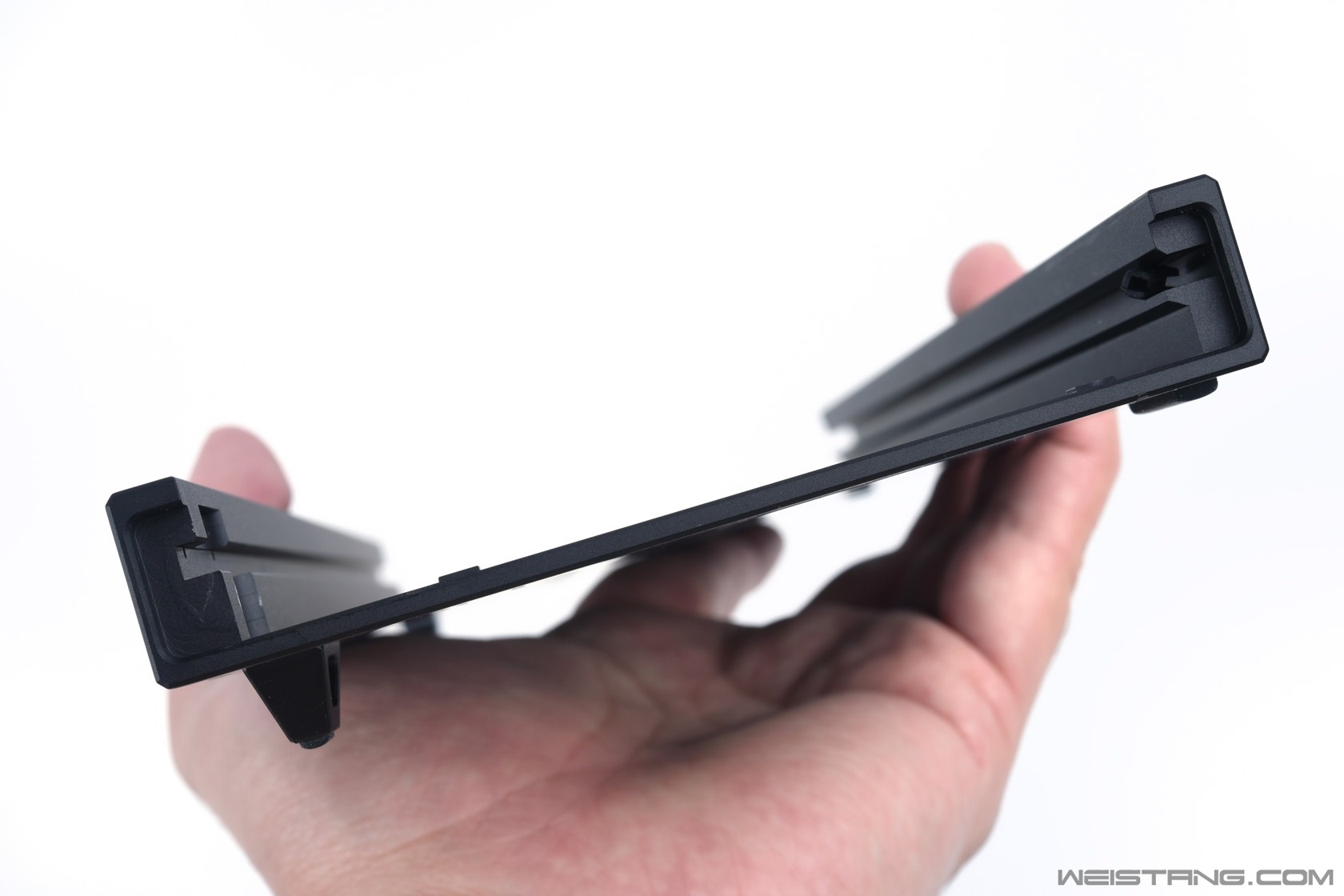

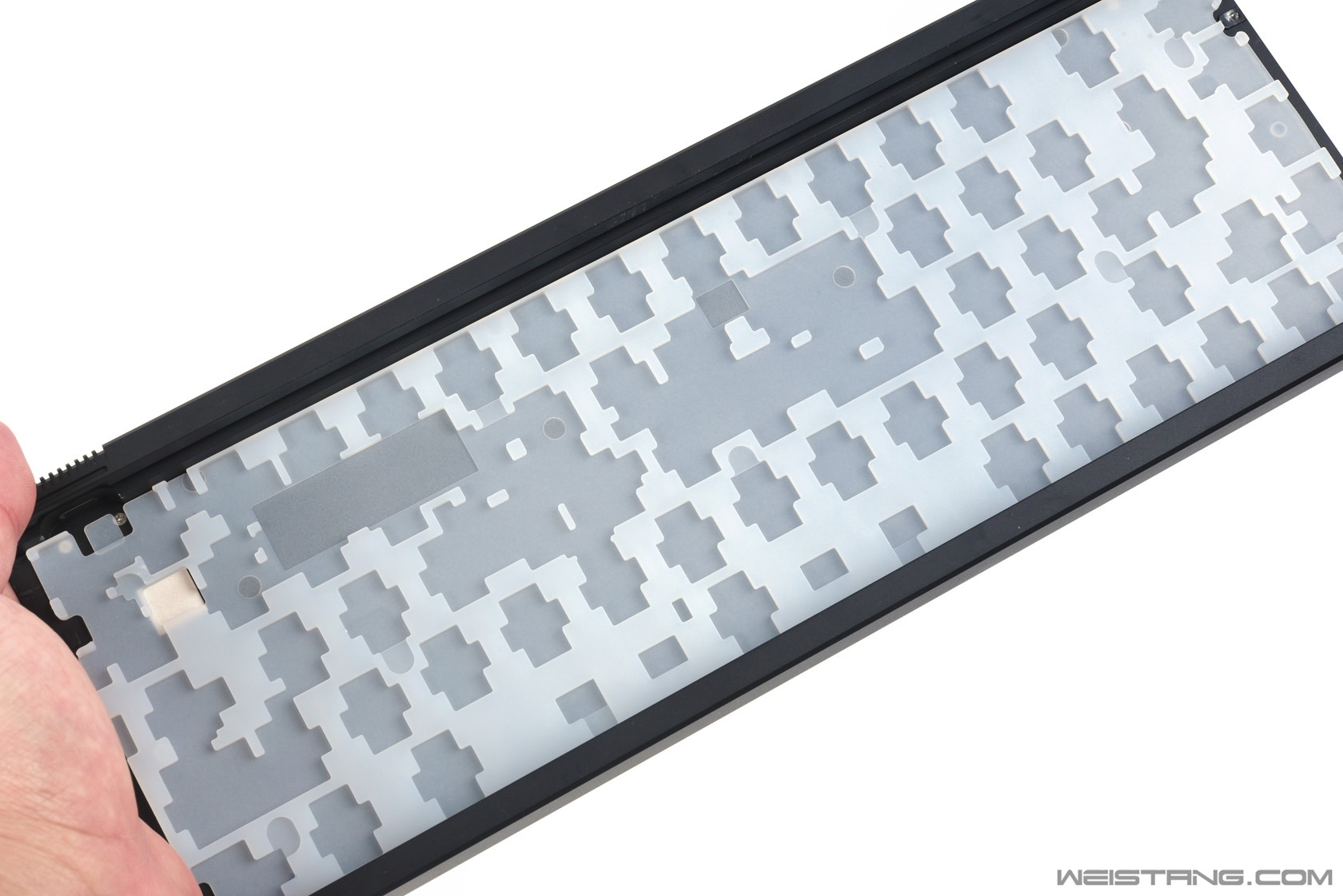

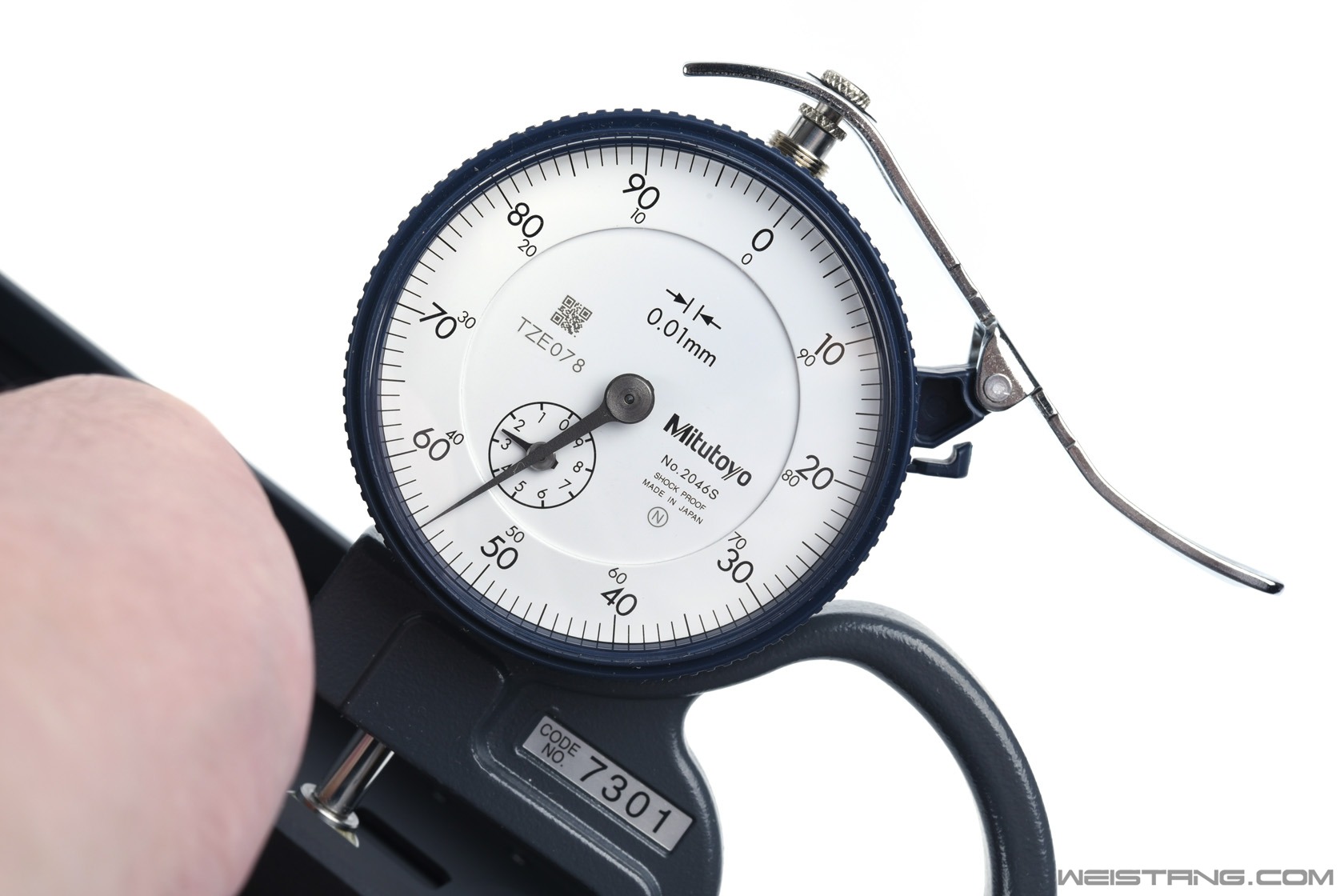

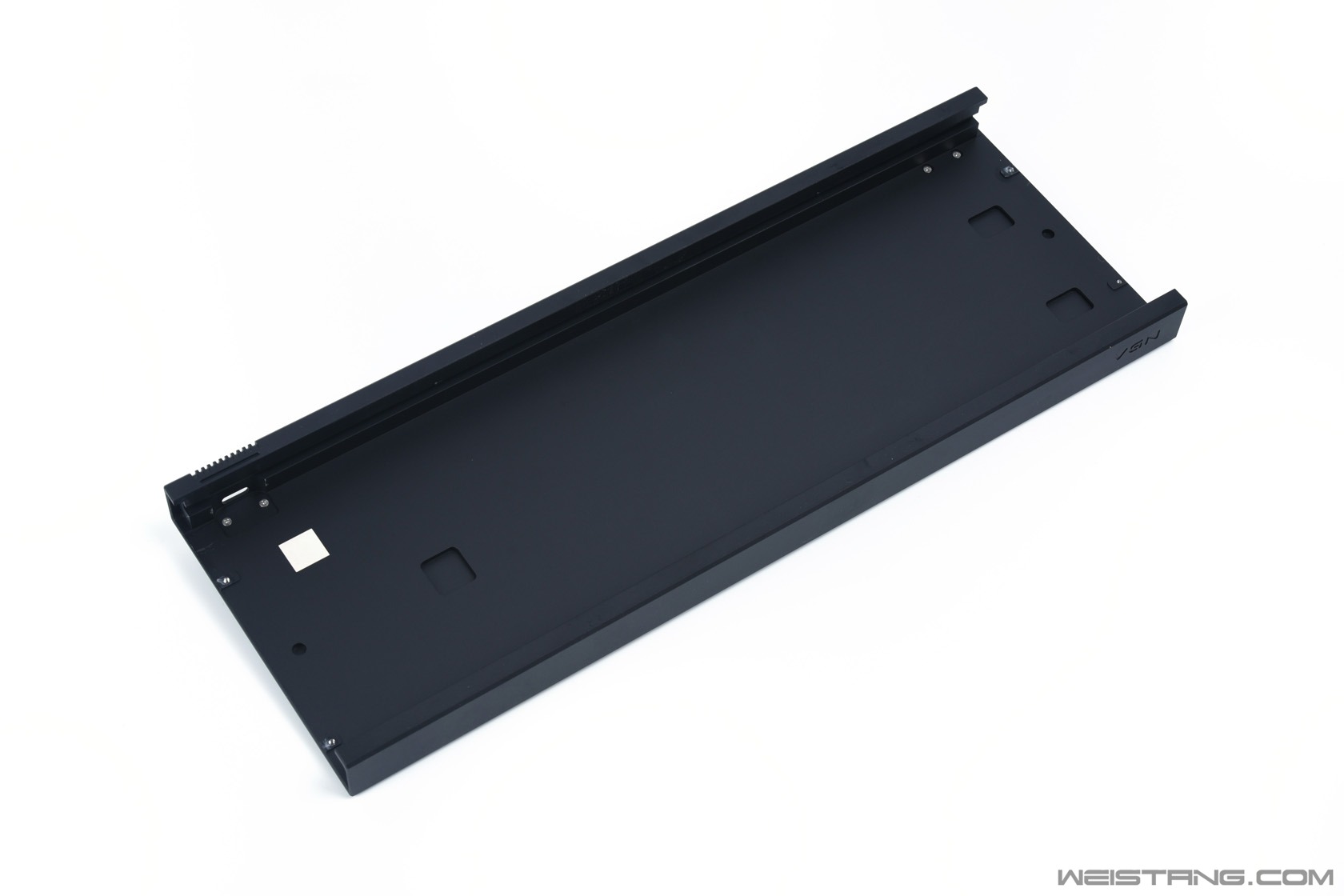

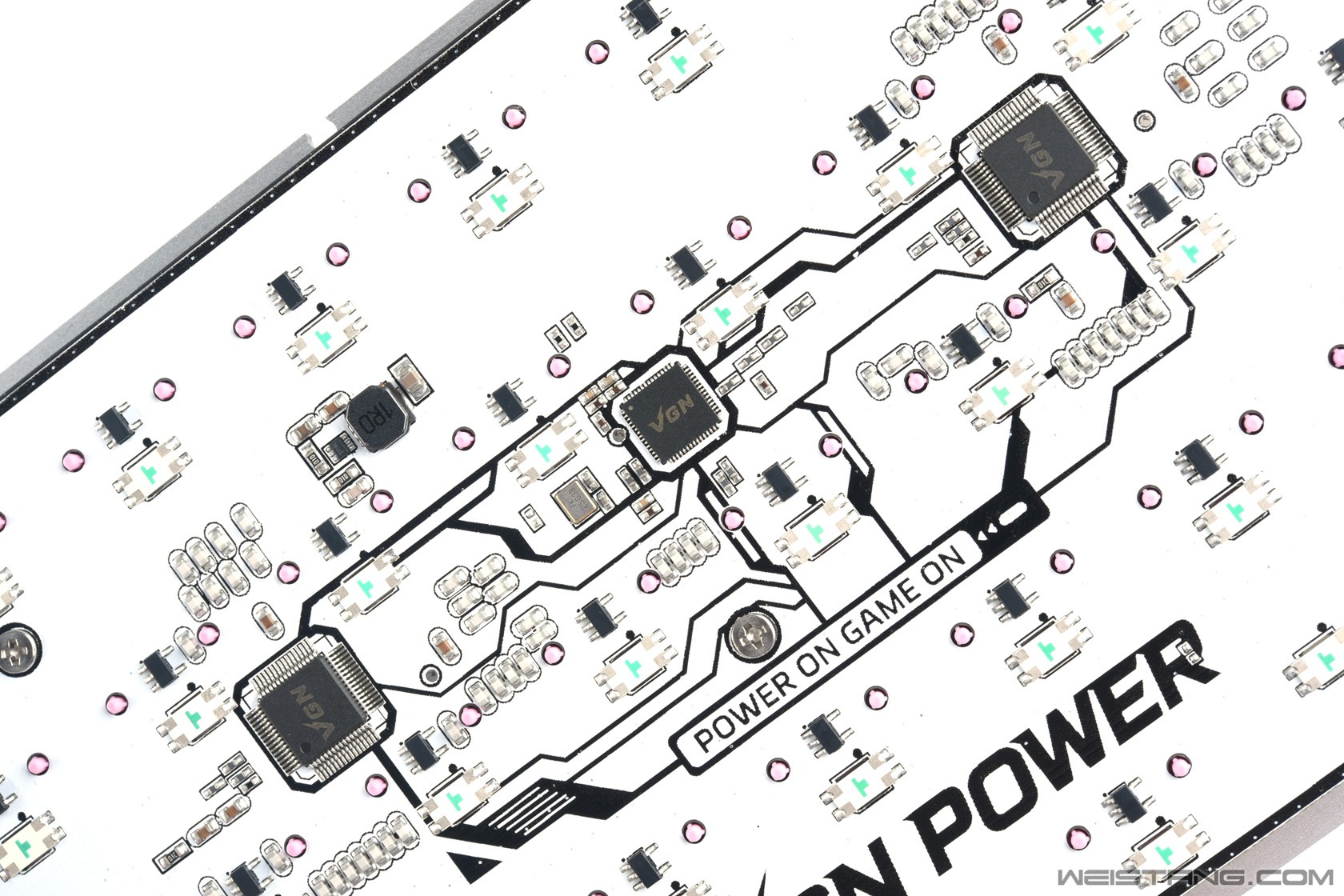

VGN闪电68磁轴拆解难度非常轻松，但回装缺比较麻烦，主要是因为这款键盘的PCB固定结构导致的，闪电68采用的是很少见的轨道槽限位PCB的设计，PCB连同定位板有前后共有6颗减震胶粒，这个胶粒是通过凹槽固定的，所以回装的时候因为要把定位板卡到外壳的轨道槽里面，所以这个胶粒容易被顶掉，需要耐心一些。 下图是分开闪电68外壳后的照片，能看到两侧的金属模块是可以拆卸的，然后定位板是嵌入到外壳的内侧轨道中。  外壳是两侧模块结构  两侧的铝合金固定模块  定位板固定结构特写 铝合金定位板嵌入在外壳的轨道中，稳定性相当不错，同时有前面说的减震胶粒，整体回弹效果还是可以的，本身针对电竞玩家的磁轴键盘也不需要定位板提供较明显的“弹性”。  定位板与外壳凹槽轨道对应位置特写  填充硅胶垫与铝合金外壳有定位 用户不用担心硅胶填充垫在底部会乱窜  CNC阳极铝外壳特写  CNC阳极铝外壳侧面特写  底壳厚度约为2.55mm  定位板边缘的减震胶粒特写 这个是通过卡槽固定的  硅胶夹心垫+PET声优垫  PCB上还有喷涂的V-Genie图案算是一个彩蛋  VGN金字塔架构的三主控方案 三颗主控均看不到具体型号，但官方介绍核心主控频率达到了512MHz，很强悍，作为提供键盘功能算法的核心，而两颗协主控分别负责两部分矩阵的按键电压信号解调成数字信号，240MHz频率远比传统多路复用延迟更低，最后把数字信号通过SPI或者I2C接口传递给核心主控进行算法加持来实现RT逻辑、按键定义等功能，这个协主控负责磁轴按键矩阵的A/D转换也就是VGN官方介绍的“ADC天眼连接”。 |
