PCB

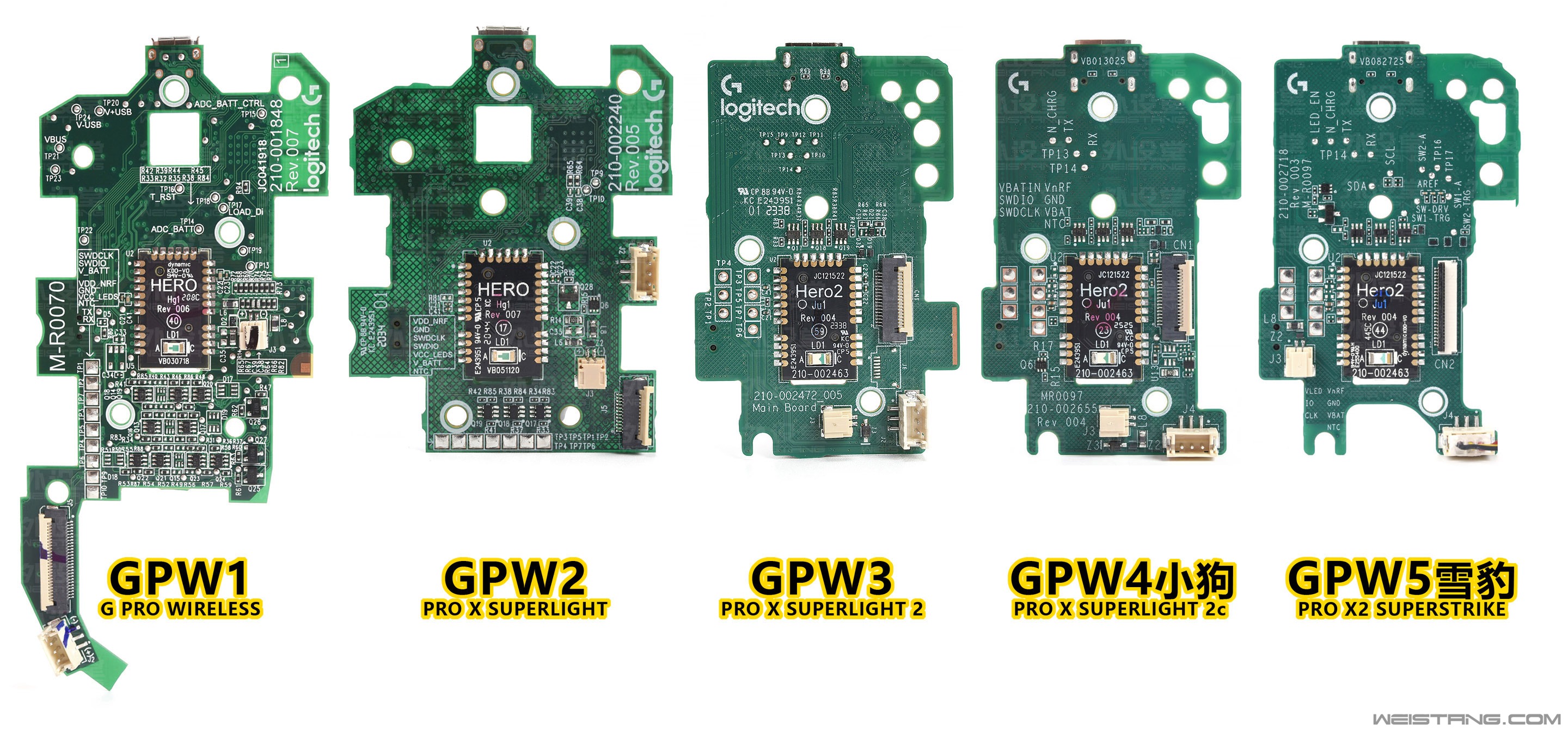

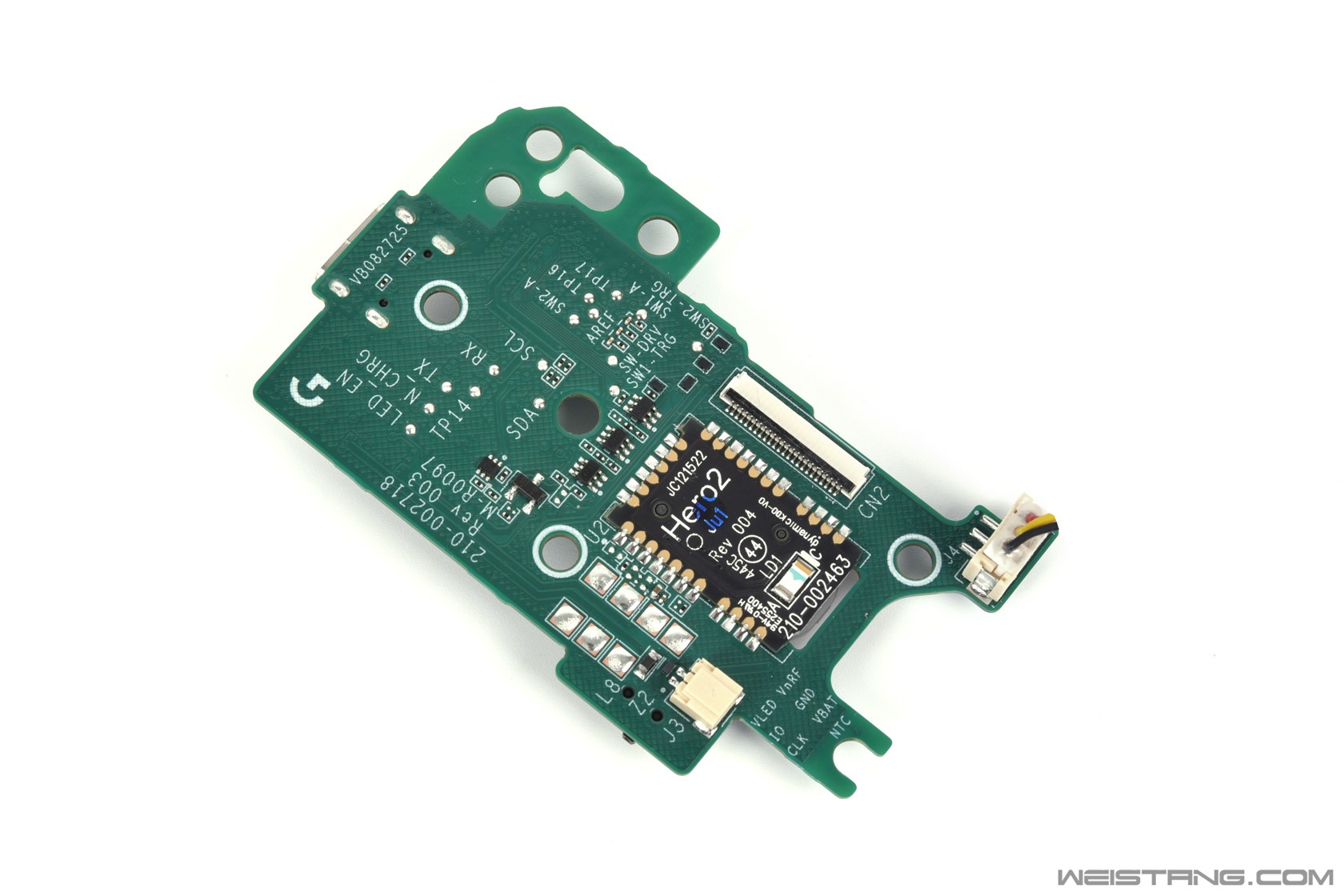

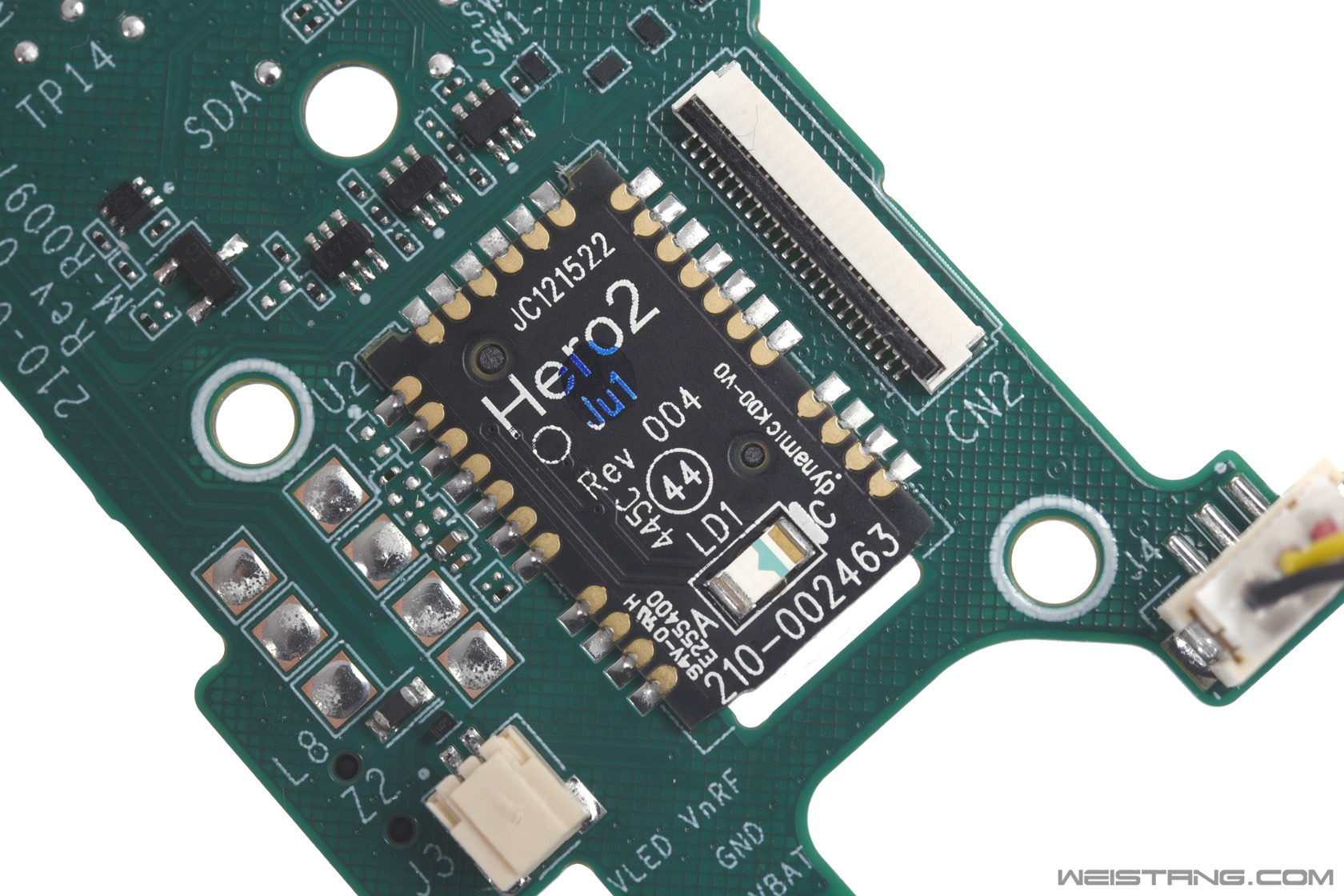

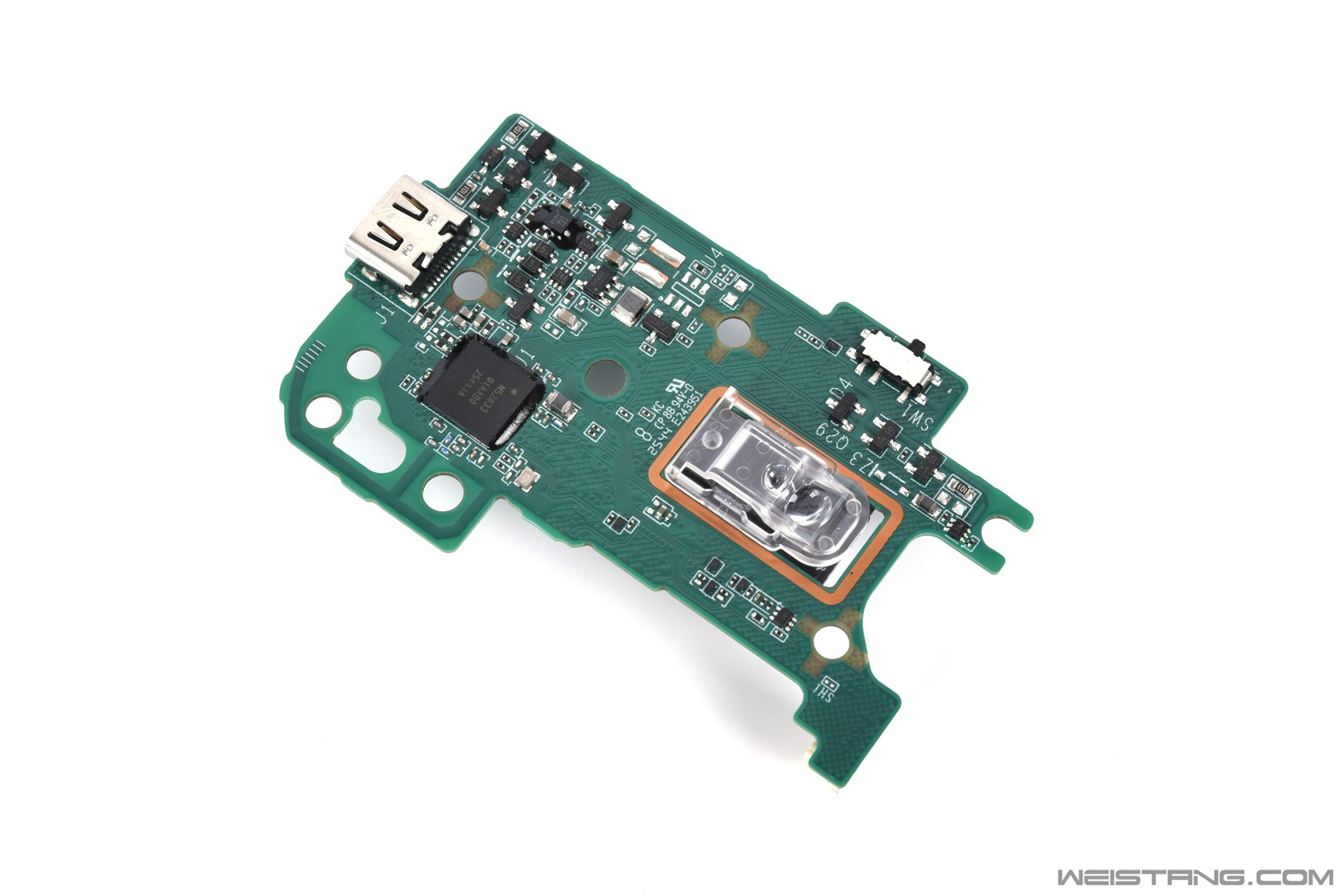

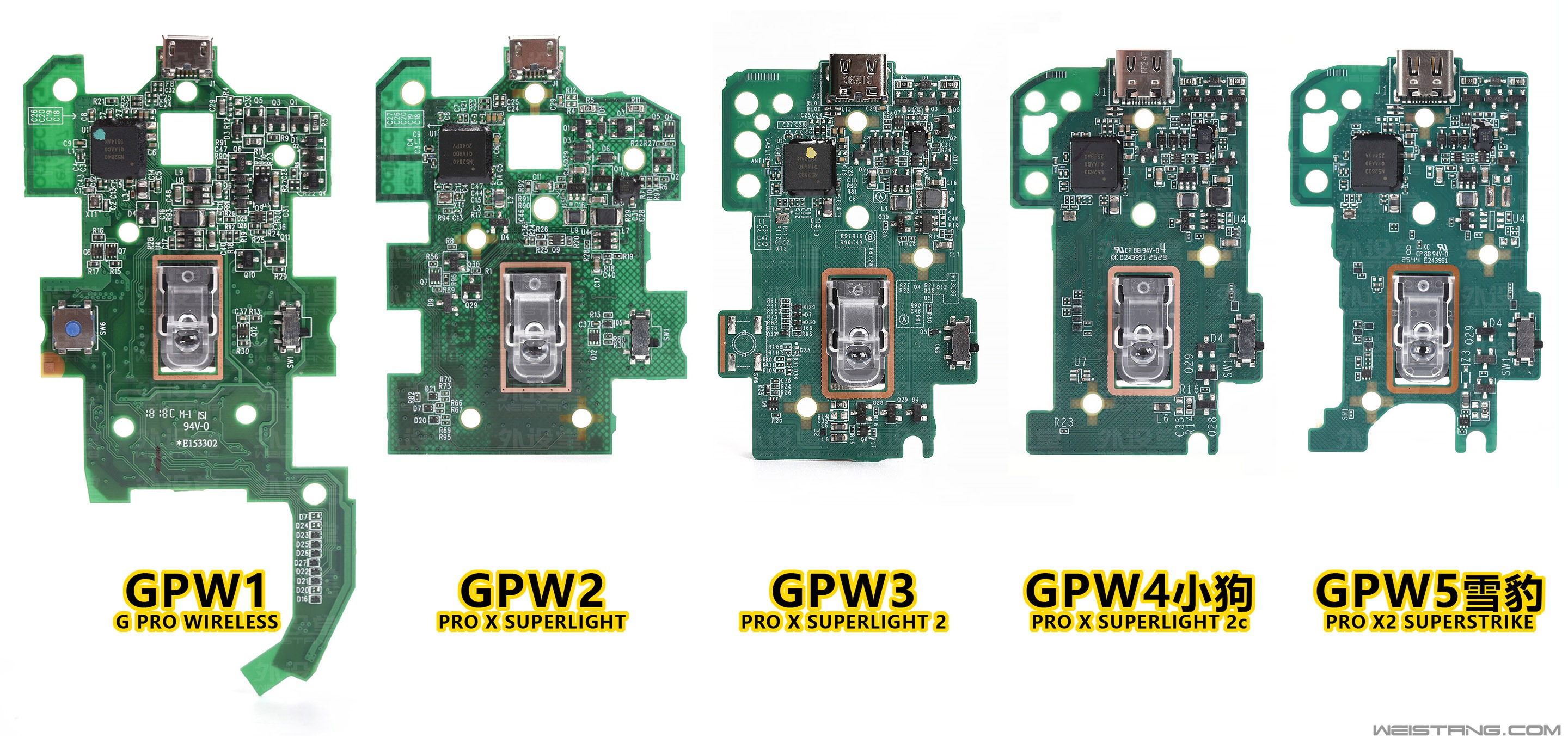

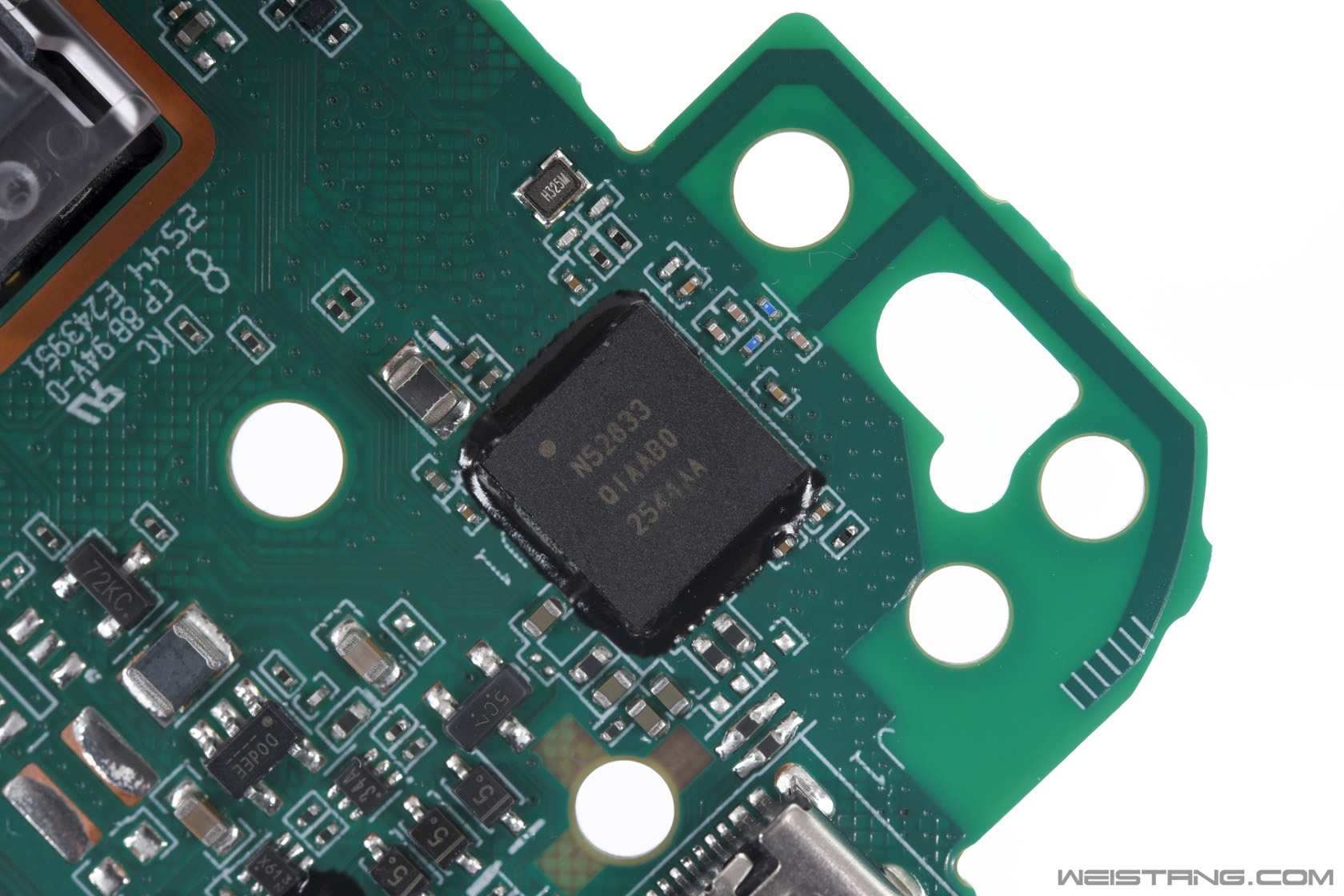

GPW5雪豹在PCB部分属于家族中最新一代的方案，与其他PRO X SUPERLIGHT 2系列鼠标还是有一些明显区别的，除了一些元件布局的调整，同时PCB轻量化设计方面比GPW4小狗还要更明显。  历代GPW鼠标PCB对比（正面） 在PCB正面对比能明显看到GPW5雪豹的PCB上面增加了很多电压信号测量点，比如包括参考电压测量点，触发罗技控制SW_TRG等等信号测量点，我们可以理解为工程优化。罗技之所以增加这么多测量点主要原因就是HITS（触觉感应触发系统）技术的采用，为了提供对电磁按键各种精确的调节，防止电磁信号漂移以及周边电路产生噪声干扰等问题，PCB在在出厂等阶段都需要经过更为严格和全面的电压信号测试。  在PCB背面对比能看到，GPW5雪豹的相关芯片和元件布局变化不大，特别是同样的Nordic N52833射频主控以及PCB天线的位置，这些基本没什么变化，罗技LIGHTSPEED 8kHz无线传输的可靠性在业界依然是首屈一指的。  PCB正面  PCB背面  N52833射频主控 N52833是目前罗技G系列高阶无线鼠标中功耗优化最好的方案，内部集成度很高，采用Cortex-M4F处理器，主频为64MHz，128KB RAM+512KB Flash的组合，发射功率最高+8dBm，工作温度极其宽泛，基于USB 2.0全速接口。有理由相信下一代GPW方案可能会采用N54系列的方案，届时可能带来更强悍的续航表现。  罗技Hero 2光学传感器 罗技Hero 2光学传感器的特点是多年一直坚持0信号过滤+全DPI下0平滑处理+0硬件加速度，更低延迟，更全的光学信号捕捉，这也是为什么在职业FPS电竞赛事中GPW系列上镜率多年来一直是居于首位。 |
