PCB

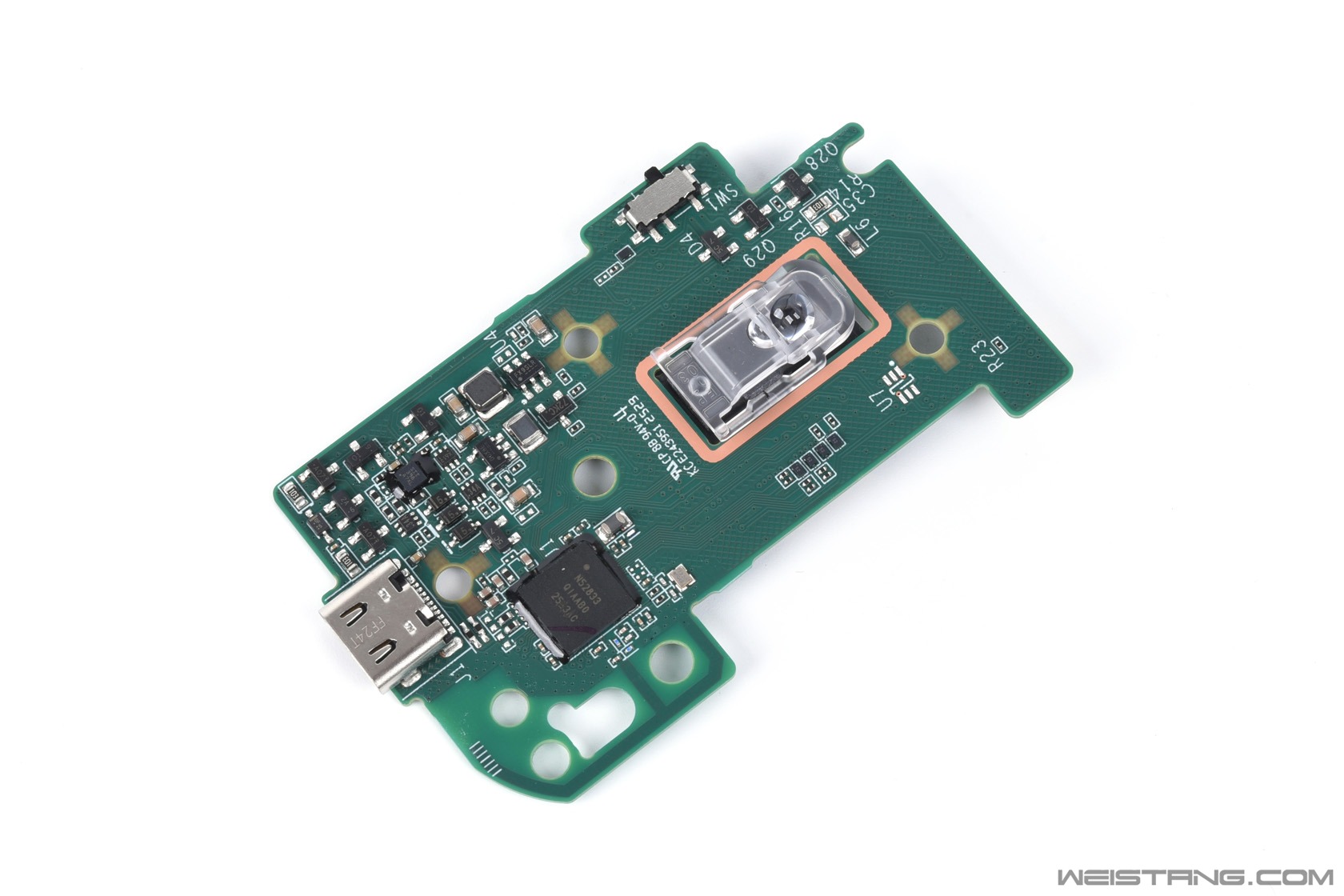

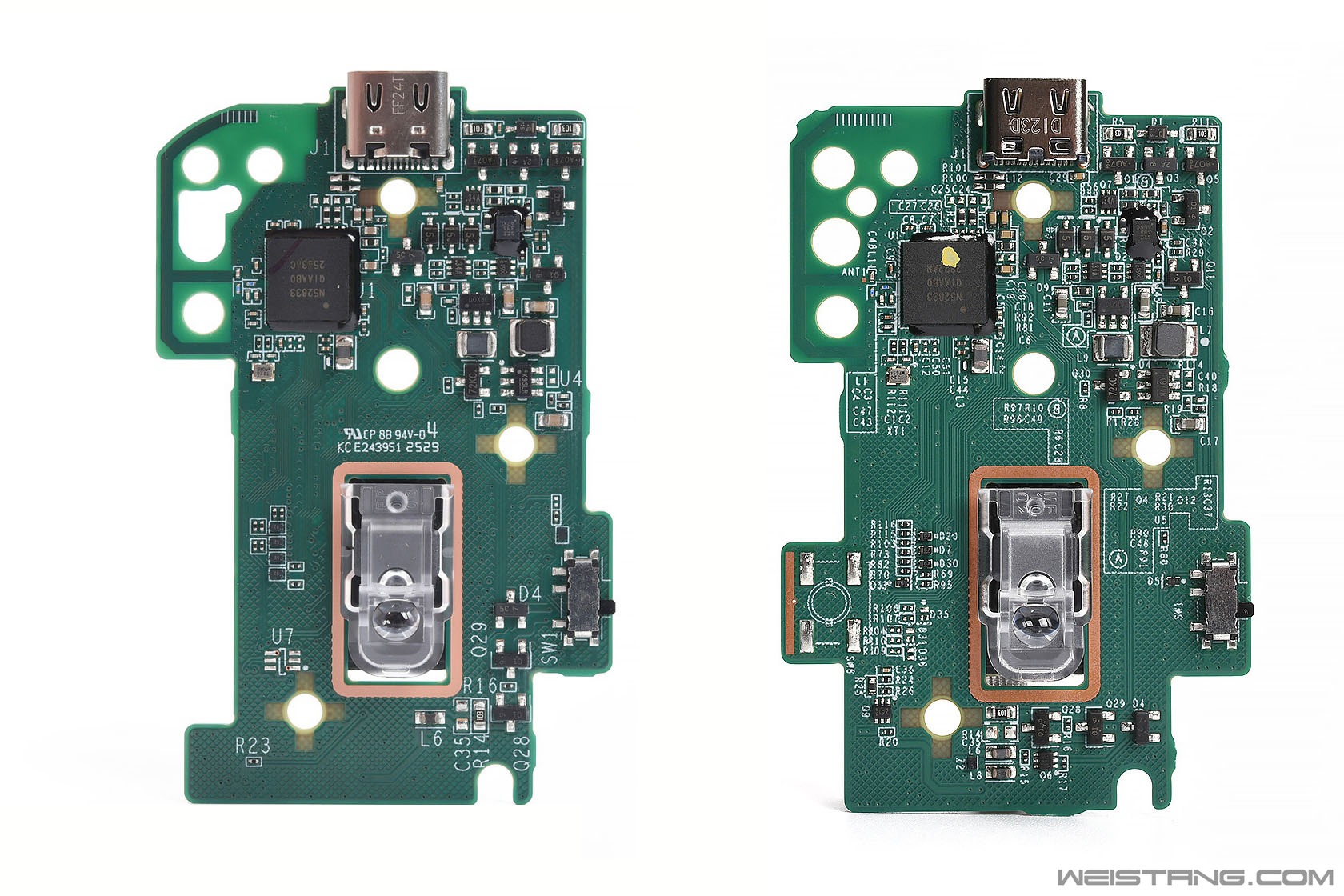

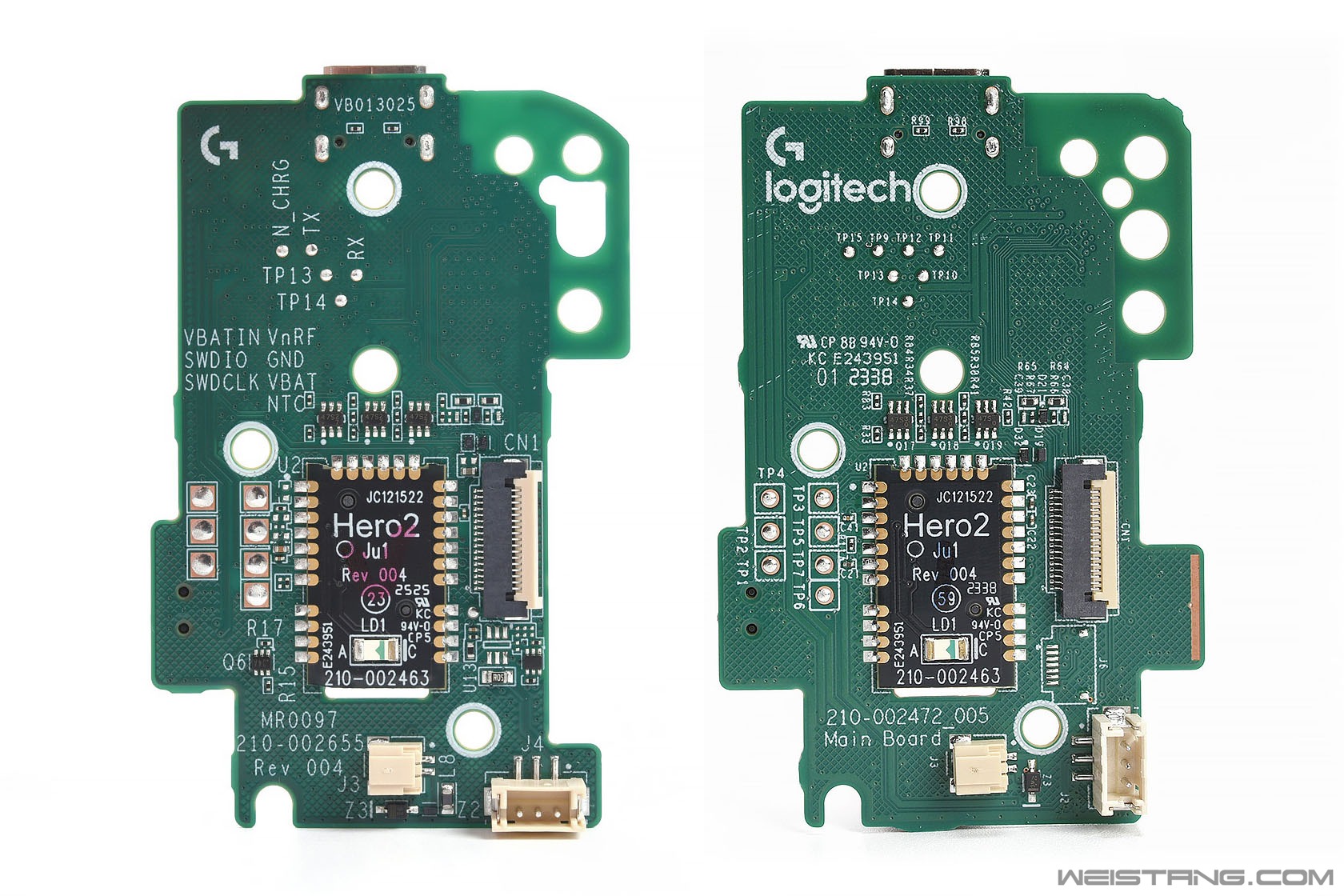

![]() 主PCB正面 ![]() 主PCB背面 网格覆铜的PCB整体还是正反芯片布局,其中Hero2光学传感器在PCB正面,N52833射频主控与USB供电转换电路安排在了PCB背面,天线位置也没变还是在PCB的右侧。 ![]() 左:GPW4小狗PCB 右:GPW3 PCB ![]() 左:GPW4小狗PCB 右:GPW3 PCB 两款鼠标的PCB尺寸几乎差不多,布局也非常相似,但依然右一些电压测试点与芯片配套IC部分做了调整,整体来说这一套方案目前非常成熟可靠,无论是传感器还是无线射频的稳定性都非常出色,也是经历了很多职业选手的竞技实战的考验的一套方案。 ![]() Hero2光学传感器 可以实现“0 Filtering”光学信号无过滤 ![]() N52833无线射频主控 罗GPW家族中多款型号采用的主控方案 |
