TTC烈焰紫轴&烈焰雪轴使用双体验

2022-10-18 09:42| 发布者: admin| 查看: 226| 评论: 10|原作者: W.L.Troy

摘要: TTC近期发布了烈焰系列轴体中的新品烈焰紫轴和烈焰雪轴,两款轴体的参数完全一样,但轴体颜色和导光特性上存在一些差别,那这些差别会在哪些场景运用到呢?文章中会有详细介绍。 两款轴体上键盘特写 TTC烈焰紫轴 ...
TTC近期发布了烈焰系列轴体中的新品烈焰紫轴和烈焰雪轴,两款轴体的参数完全一样,但轴体颜色和导光特性上存在一些差别,那这些差别会在哪些场景运用到呢?文章中会有详细介绍。

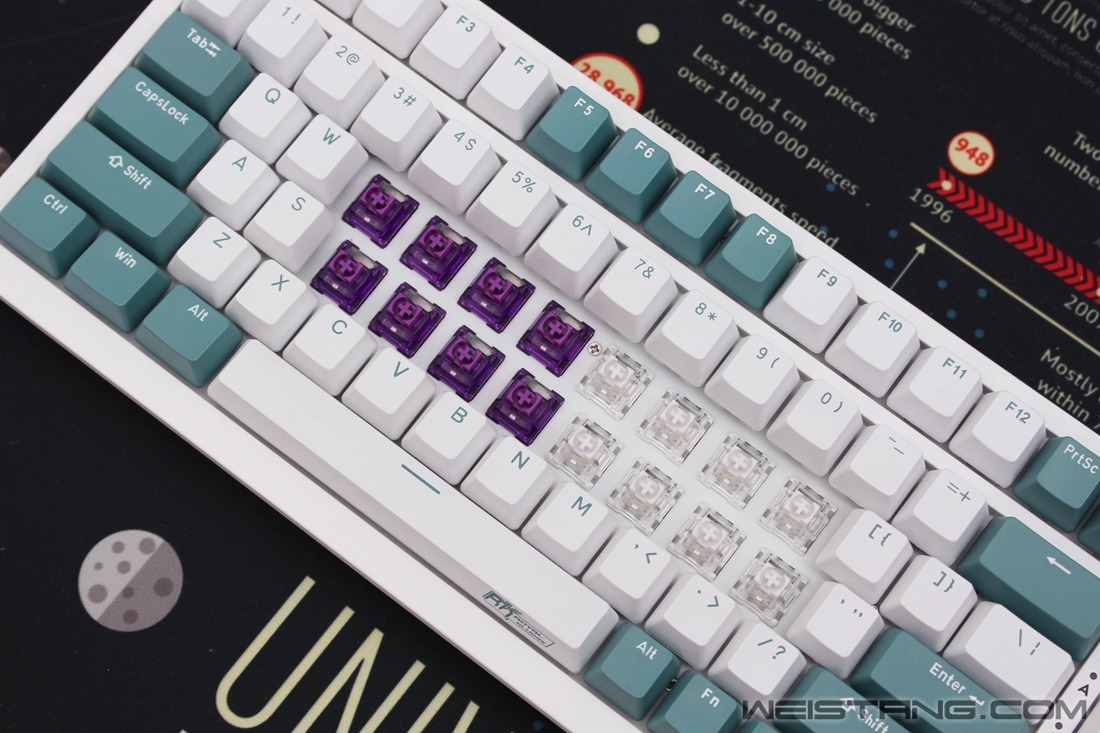

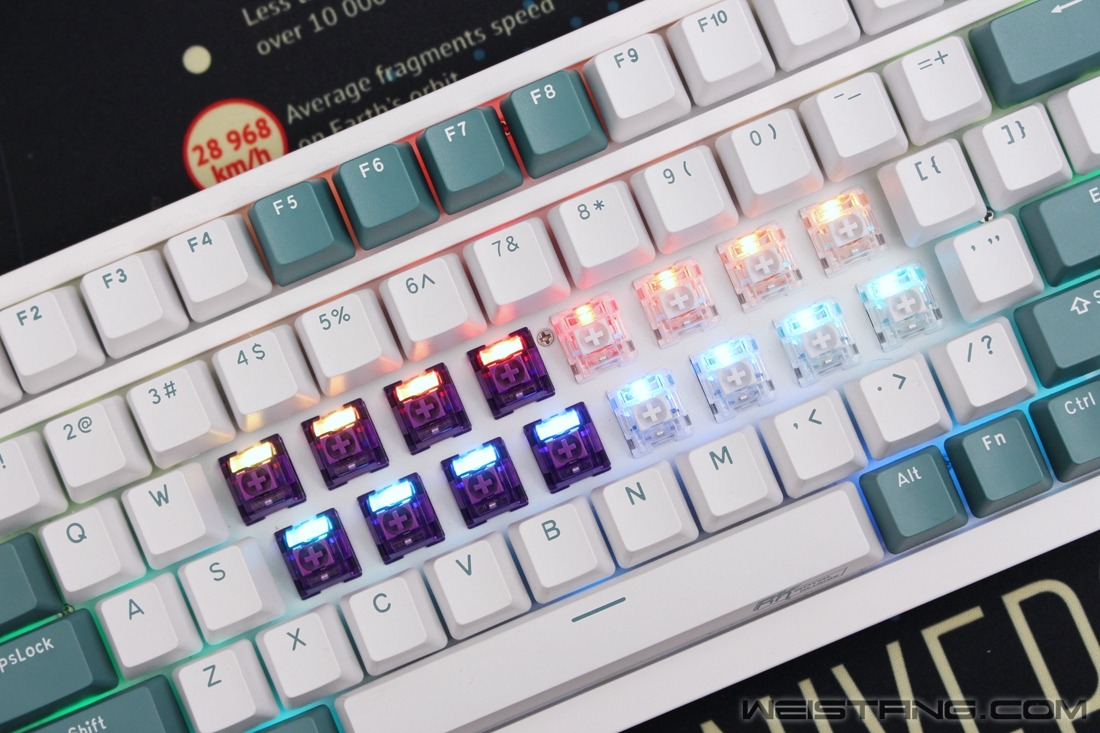

两款轴体上键盘特写

TTC烈焰紫轴

TTC烈焰雪轴

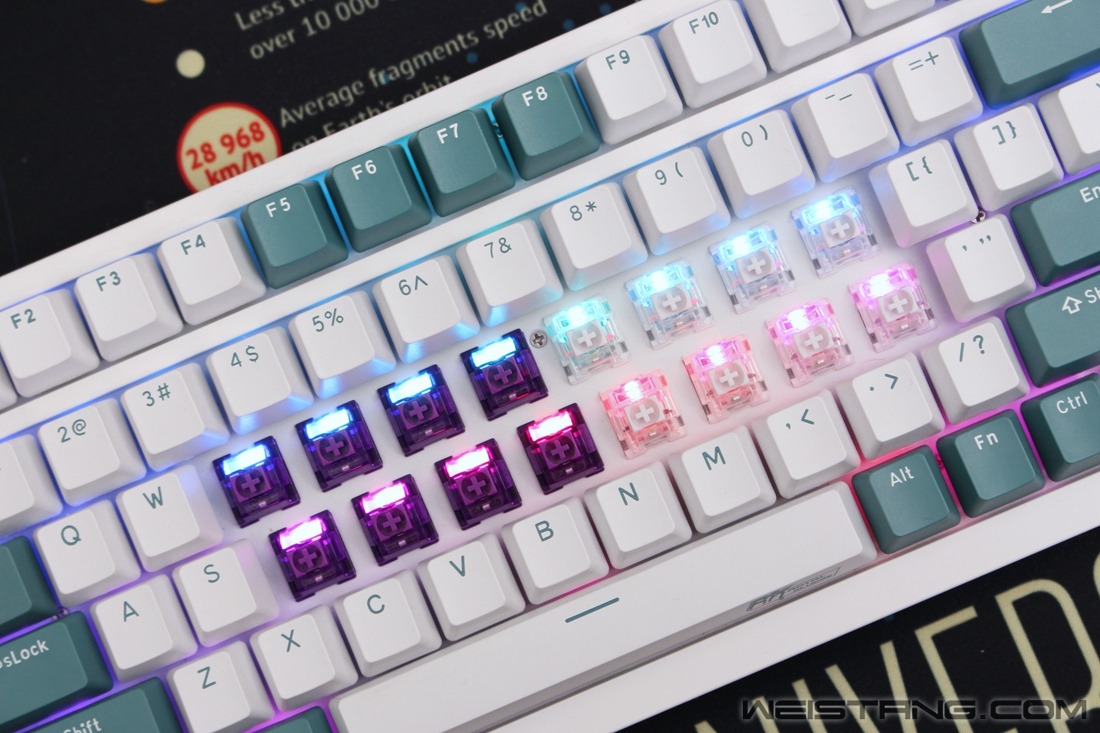

烈焰紫轴采用的是导光柱的方案,而烈焰雪轴采用的是上盖凸透镜方案。

烈焰紫轴的灯光穿过导光柱的亮度均衡感更好,而烈焰雪轴的凸透镜灯光汇聚性更强一些。

TTC烈焰紫轴

TTC烈焰紫轴参数表

烈焰紫轴的外壳为紫色透光PC材质,轴心为紫色POK材质,轴心采用了加长方案并且轴心顶端设计成了小尖头,触底时的哒哒声更响,与此同时带来的节奏感也会更强。烈焰紫轴采用了导光柱的透光方案,但是并不是所有键盘都兼容导光柱的存在,灯珠正贴突出于PCB外的设计会跟导光柱有冲突,文章最后会有不兼容情况的详细展示。

TTC烈焰紫轴是一款线性轴体,轴心总行程为3.6mm,触发行程为1.6mm,触发压力为42gf,按键寿命可以达到1亿次。从参数上看这是一款金粉轴和快银轴的结合体平均了两款轴的参数,然而在轴心部分则是跟快银轴一样采用了尖头设计。轴心出厂自带润滑,所以按键上下行的流畅度会非常好,尖头轴心的触底表现铿锵有力所以产生的敲击声也会显得大一些,文字输入时的节奏感很好把控。

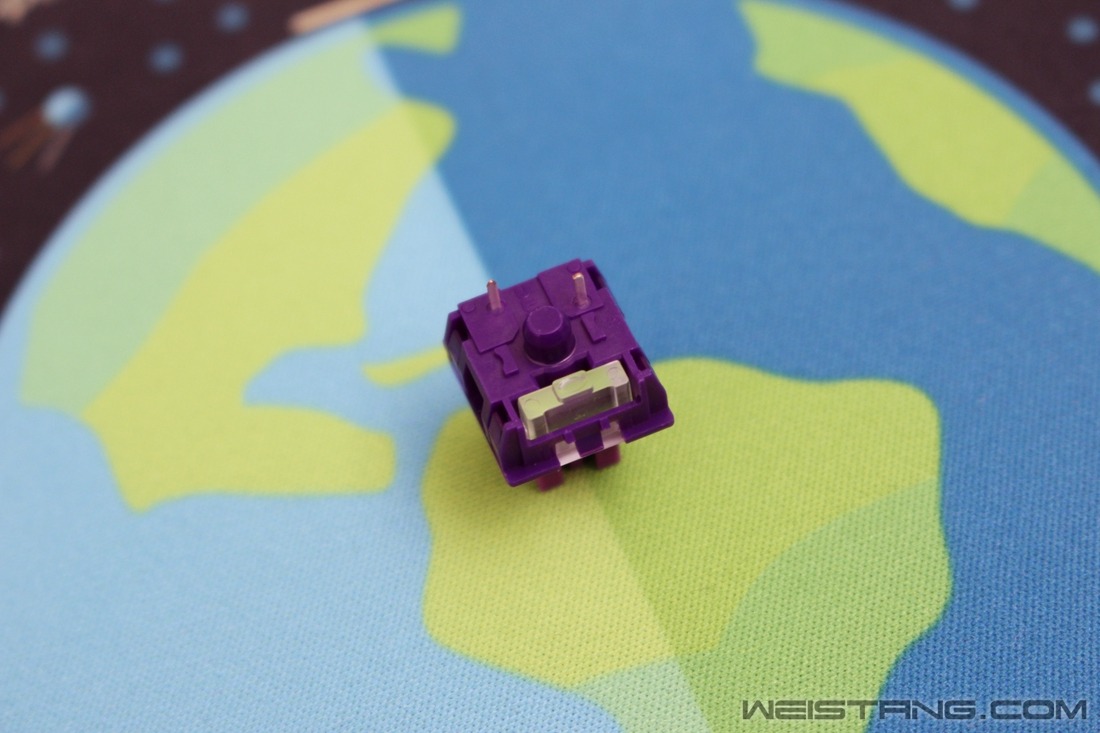

轴心底部特写

弹片和端子都做了镀银处理


TTC烈焰紫轴拆解

轴心特写

23mm单段弹簧

镀银的端子和弹片可以很好的增加轴体的稳定性,镀金触点可以很大程度增加轴体触发的可靠性。

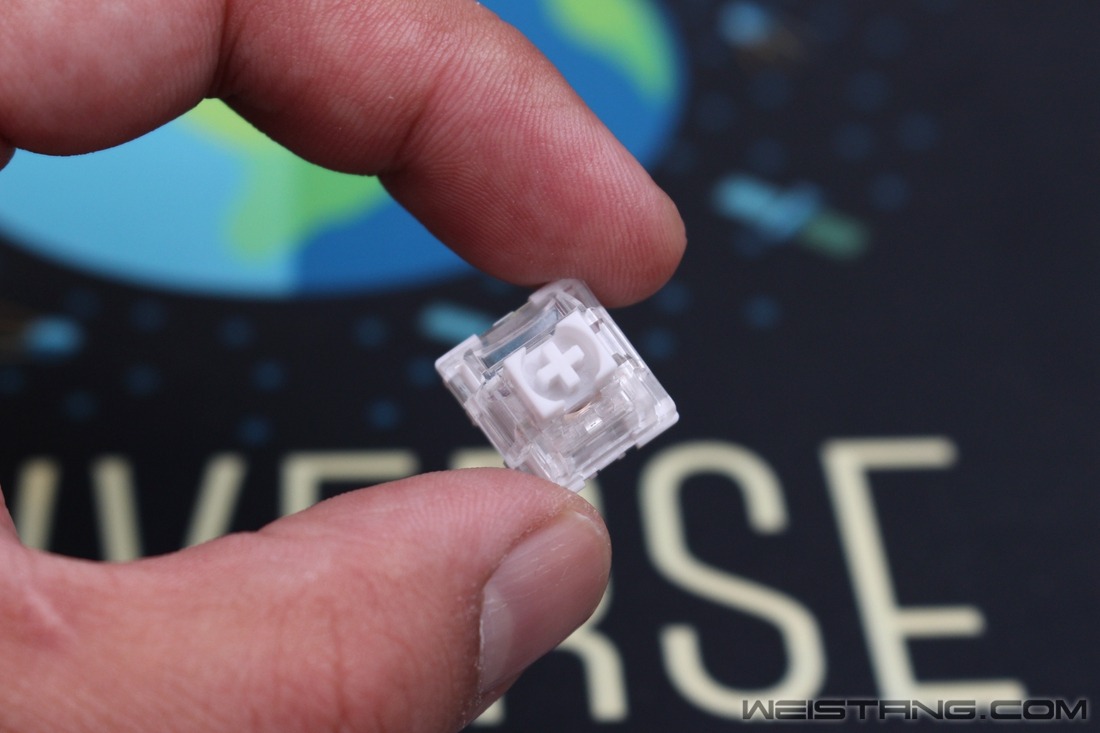

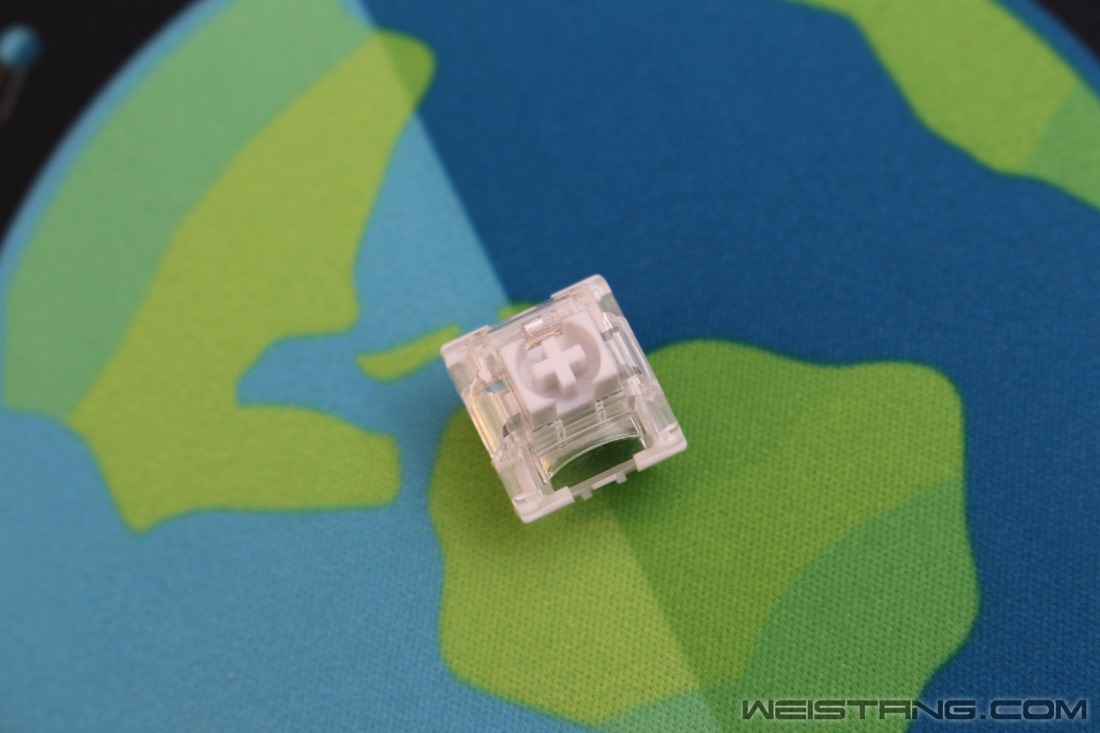

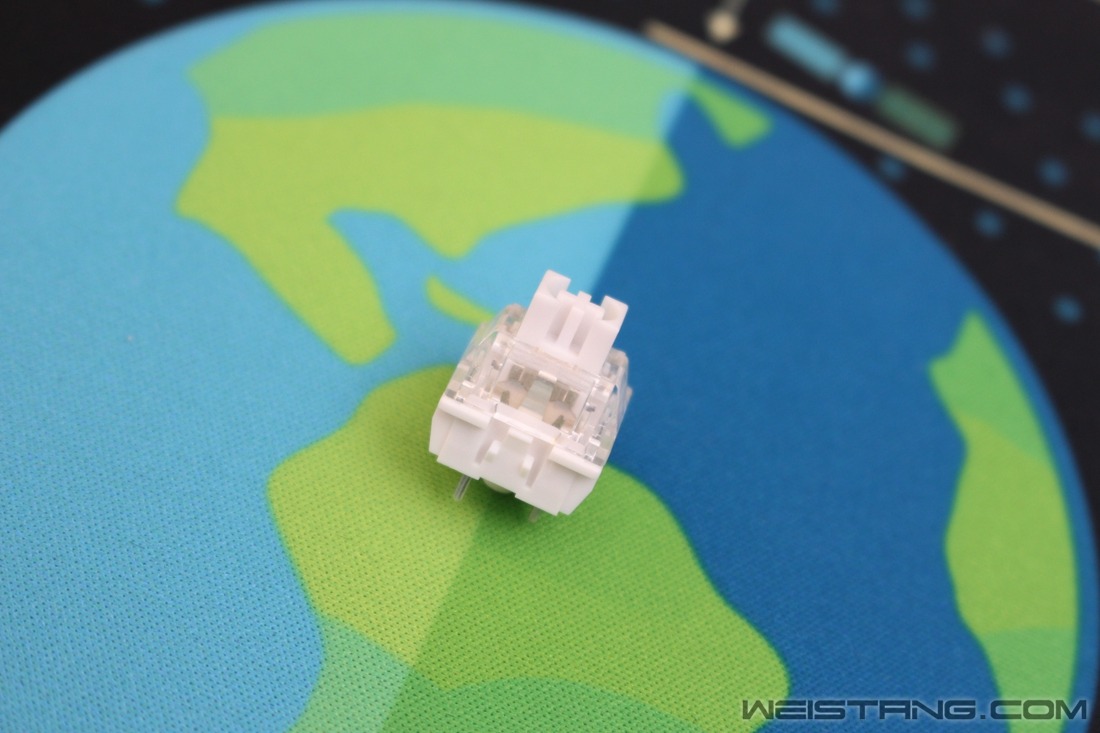

TTC烈焰雪轴

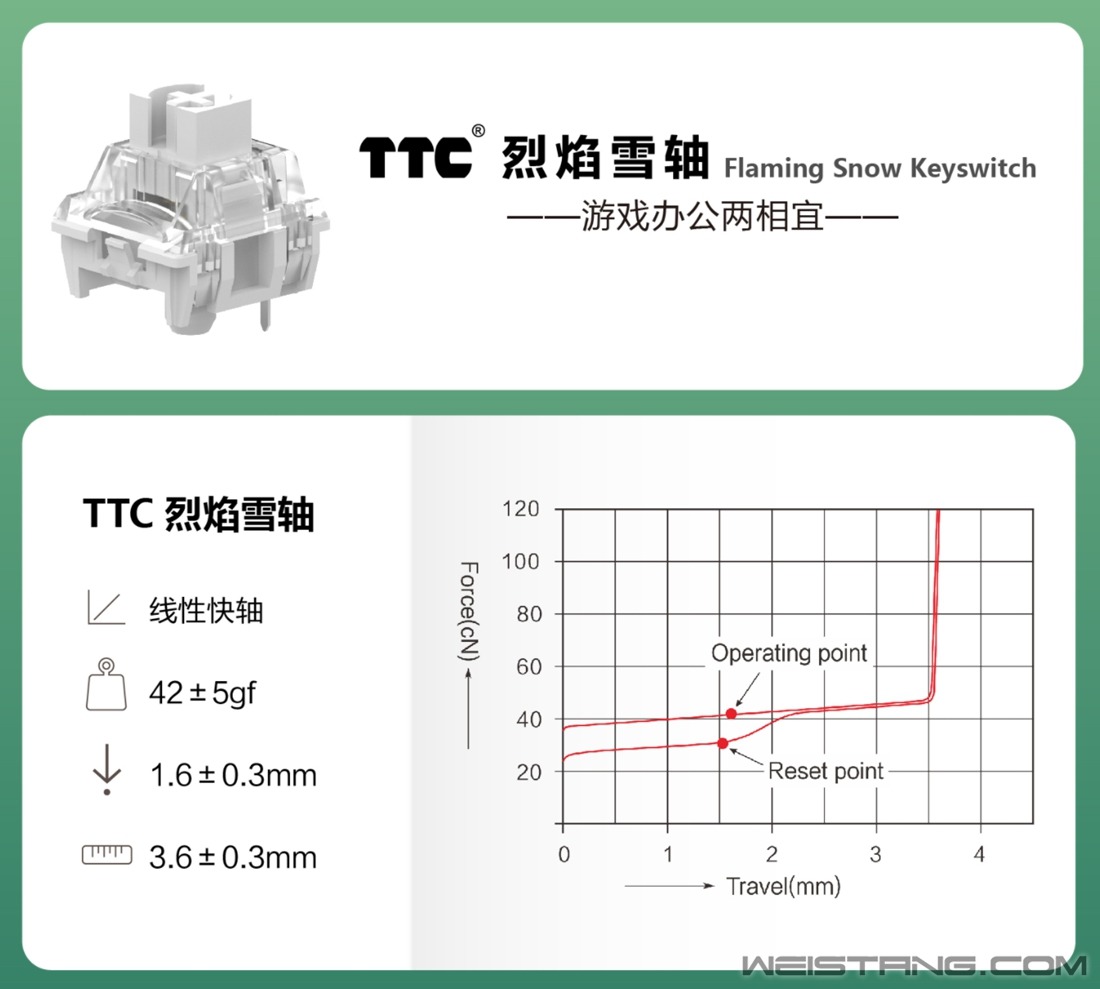

TTC烈焰雪轴参数表

烈焰雪轴的外壳为透明PC材质,轴心为白色POK材质,轴心采用了加长方案并且轴心顶端设计成了小尖头,触底时的哒哒声更响一些,与此同时带来的节奏感也会更强一些。烈焰雪轴采用了凸透镜的透光方案,这样就可以兼容某些灯珠贴片焊接在PCB正面的情况,相比较烈焰紫轴导光柱的方案凸透镜的灯光均衡感会差一些。

TTC烈焰雪轴是一款线性轴体,轴心总行程为3.6mm,触发行程为1.6mm,触发压力为42gf,按键寿命可以达到1亿次。参数和手感跟烈焰紫轴完全一样。

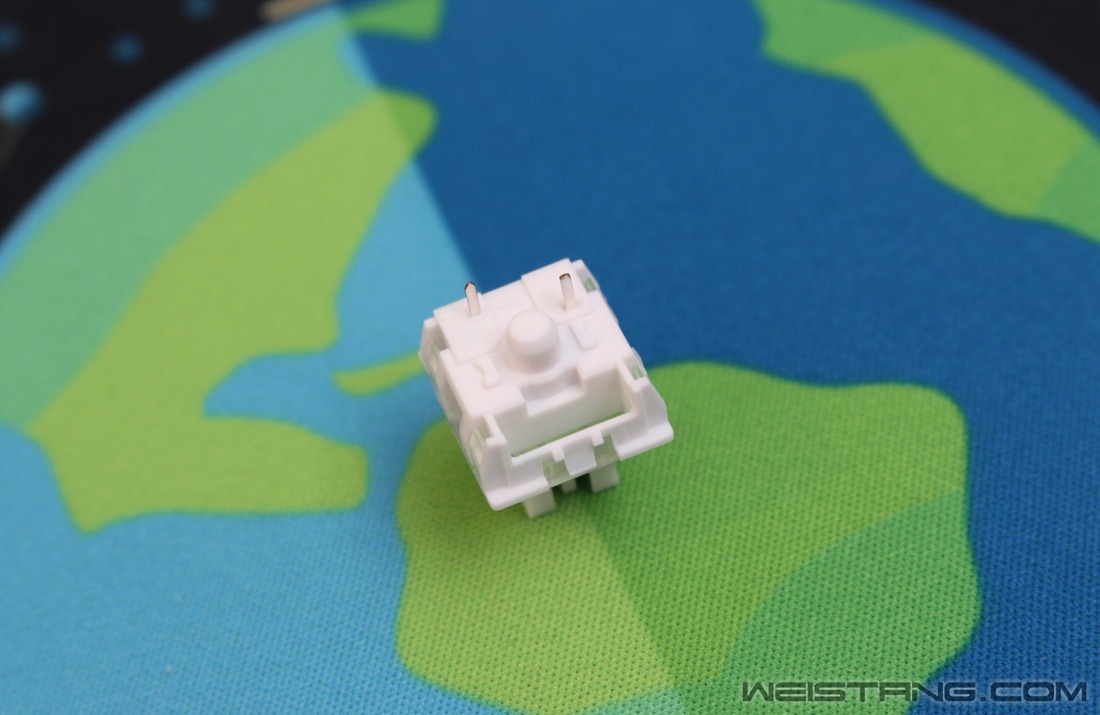

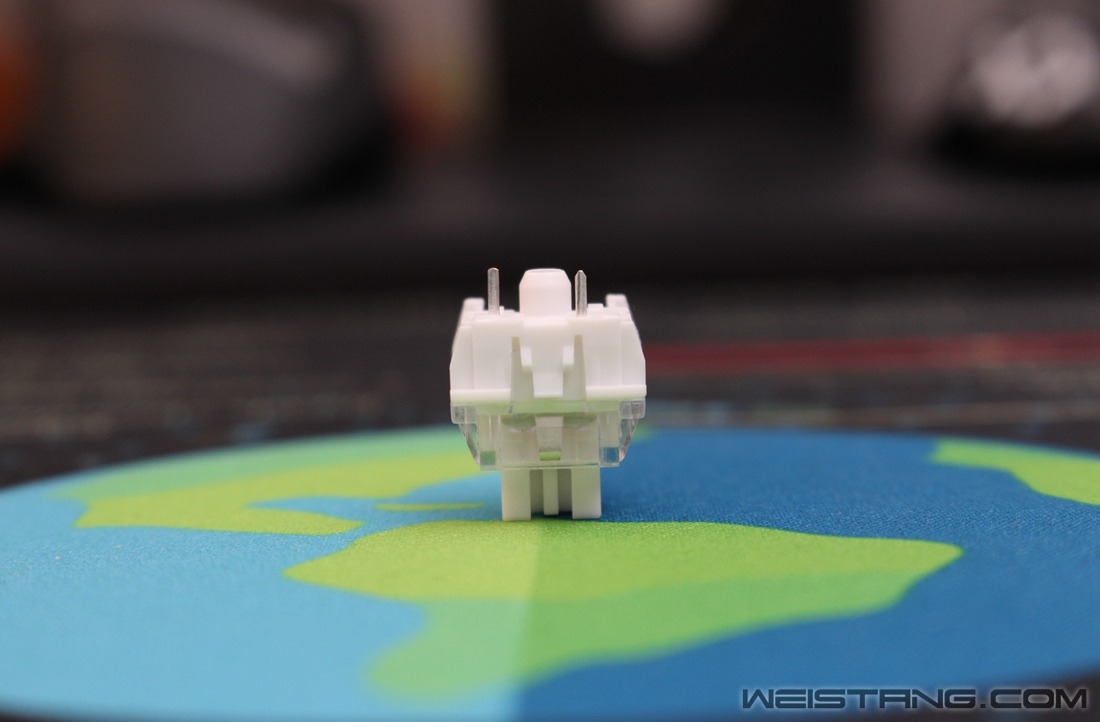

轴心底部特写

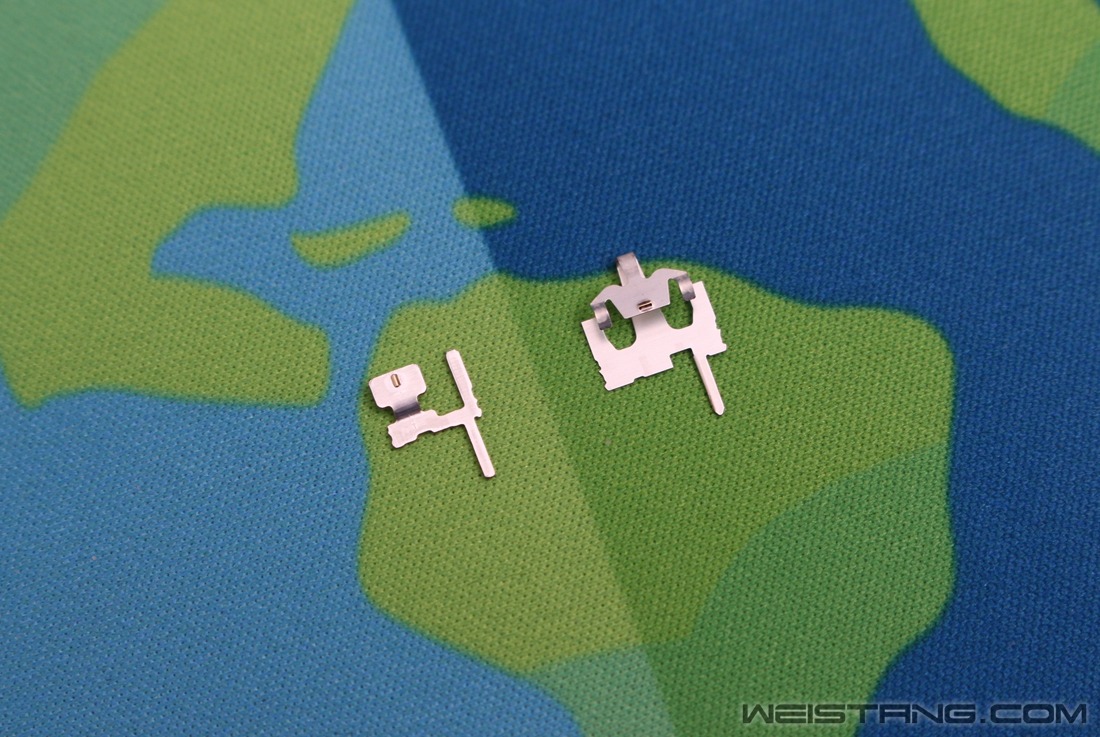

弹片和端子都做了镀银处理


烈焰雪轴拆解

轴心特写

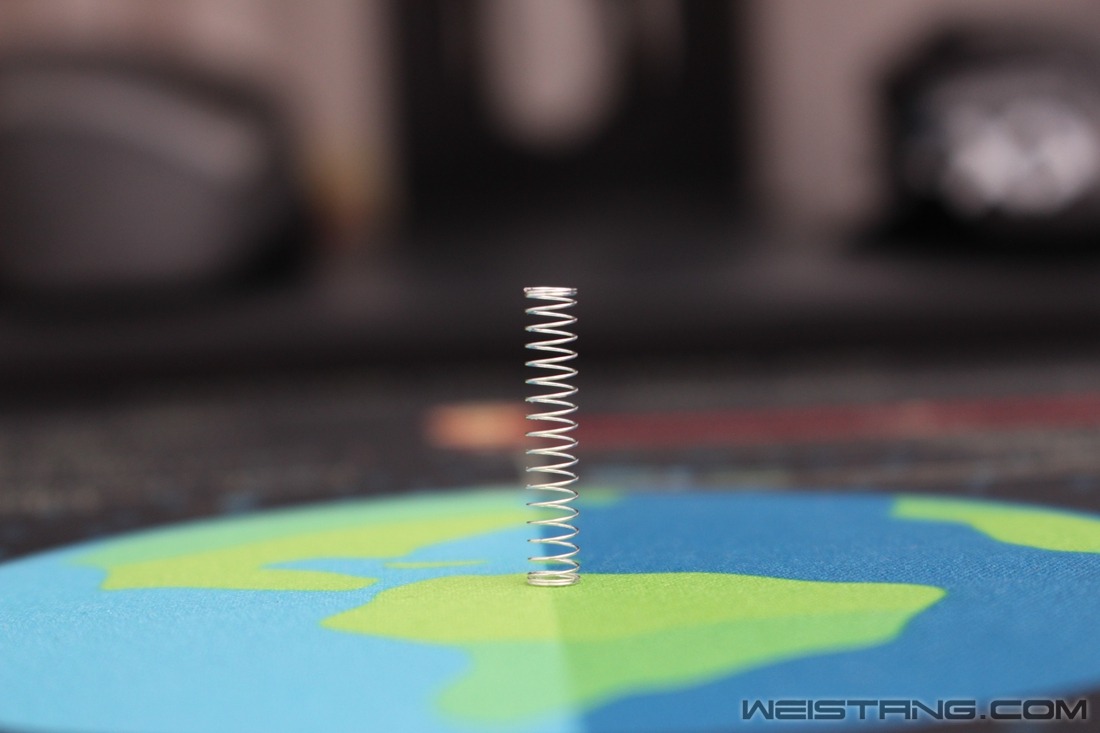

23mm单段弹簧

镀银的端子和弹片可以很好的增加轴体的稳定性,镀金触点可以很大程度增加轴体触发的可靠性。

TTC多款轴体的参数对比

另外点名一些机械键盘存在轴体兼容性差的问题,首先看到的是海盗船 K70 PRO MINI WIRELESS,这款键盘支持热插拔但是不支持5脚轴及带有导光柱的轴体,甚至非RGB的樱桃轴体也不兼容。

其次就是我目前正在使用的TT 领航员C360三模机械键盘,这把键盘也不支持5脚轴及带有导光柱的轴体,从PCB的标记上可以看出当时应该考虑到了开孔做成兼容5脚轴的方案,但是最后可能是考虑到成本因素就没有做开孔处理。所以烈焰紫轴在这两个键盘上是没有办法正常安装使用的,除非自己手动把所有导光柱拆掉,这种麻烦的操作不如直接用烈焰雪轴。
