罗技MX anywhere3鼠标拆解+更换微动(献给爱动手的你)

2022-6-16 11:35| 发布者: 大胖鸟| 查看: 104| 评论: 4|原作者: W.L.Troy|来自: 外设堂

摘要: 网友的罗技技MX anywhere3鼠标,本来鼠标是没有问题的,但就是想让我换微动。换的是日产欧姆龙的D2F-F-3-7白点微动开关。 鼠标底部 撕掉脚贴可以看到下面的4颗螺丝。 拆开上下壳注意排线 鼠标内部特写 鼠标内部 ...
网友的罗技技MX anywhere3鼠标,本来鼠标是没有问题的,但就是想让我换微动。换的是日产欧姆龙的D2F-F-3-7白点微动开关。

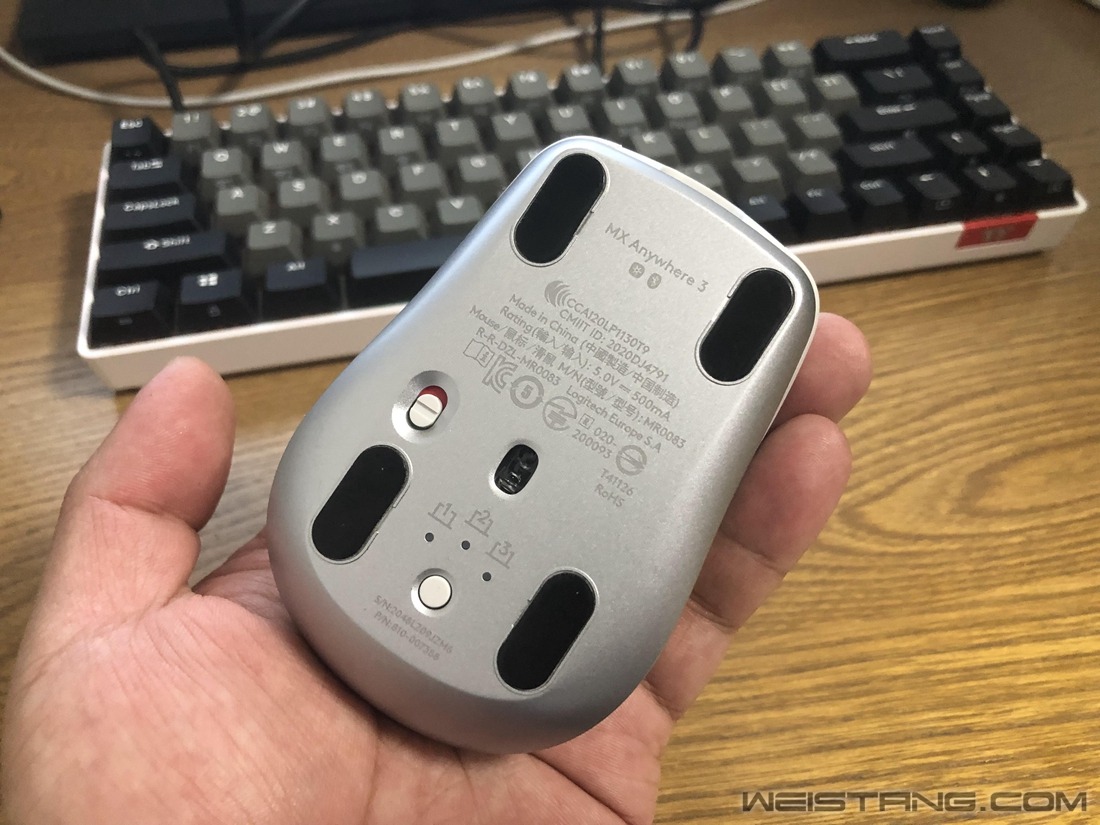

鼠标底部

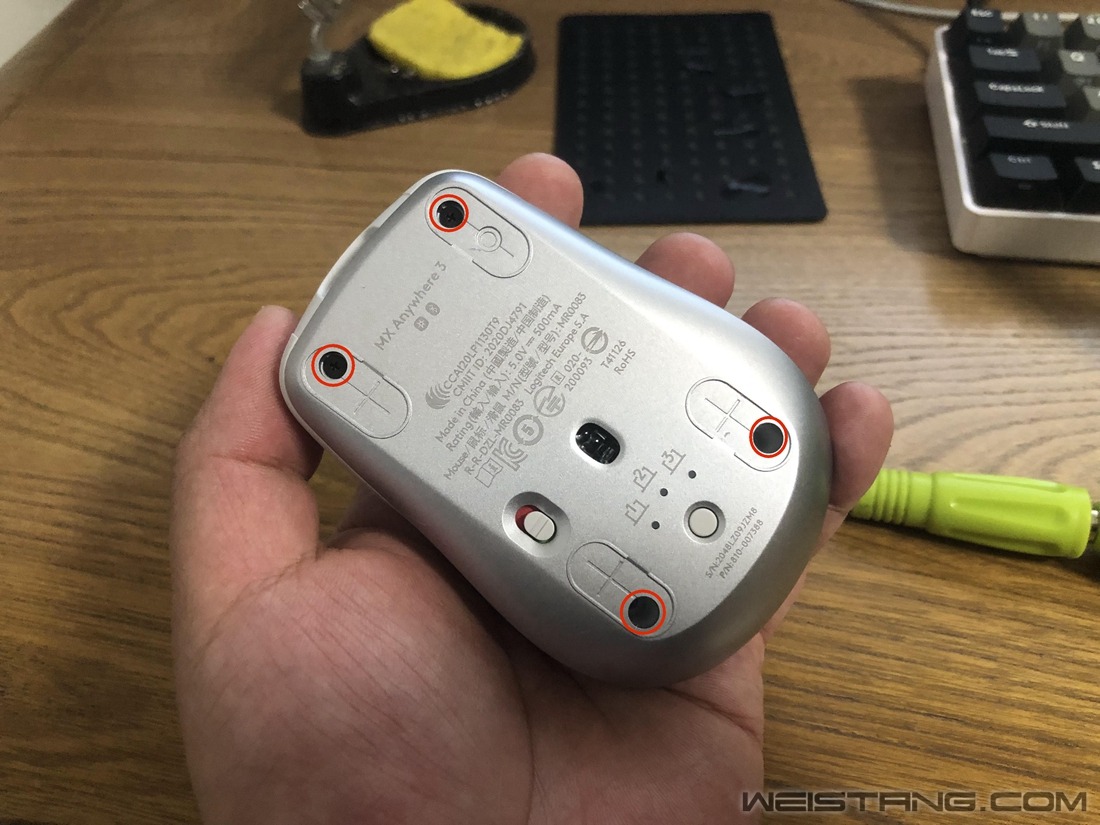

撕掉脚贴可以看到下面的4颗螺丝。

拆开上下壳注意排线

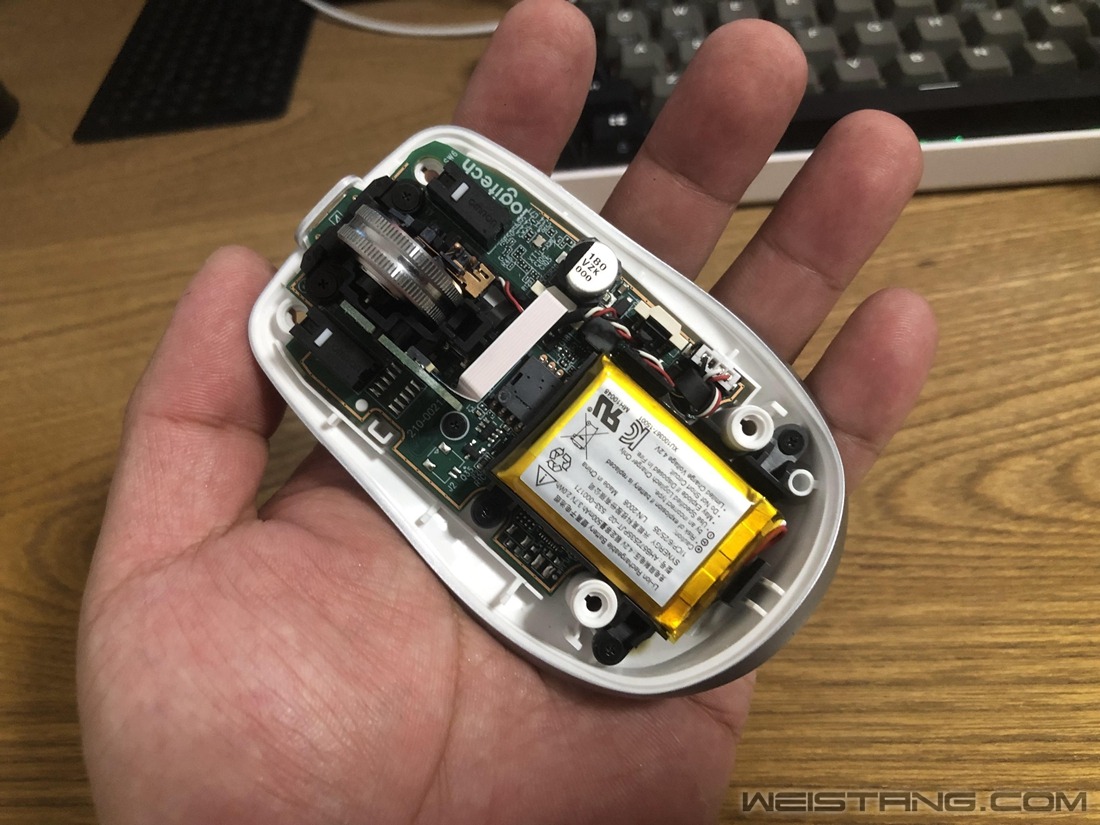

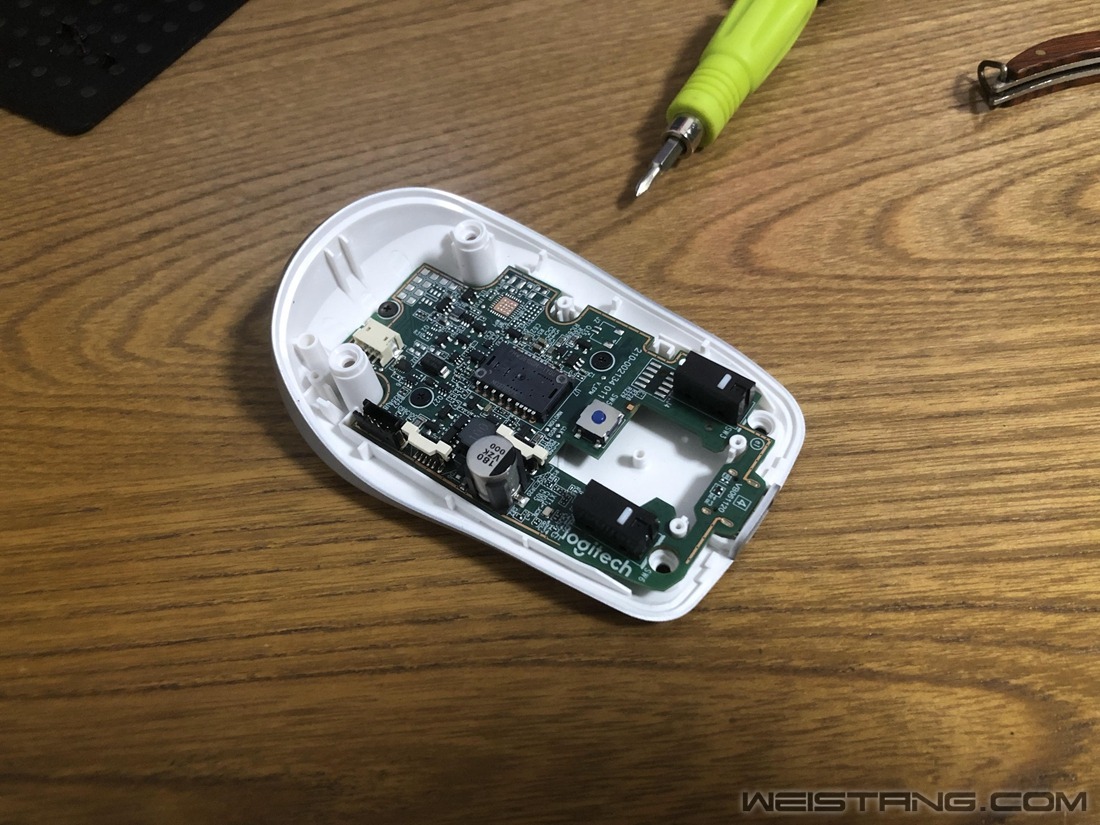

鼠标内部特写

鼠标内部特写

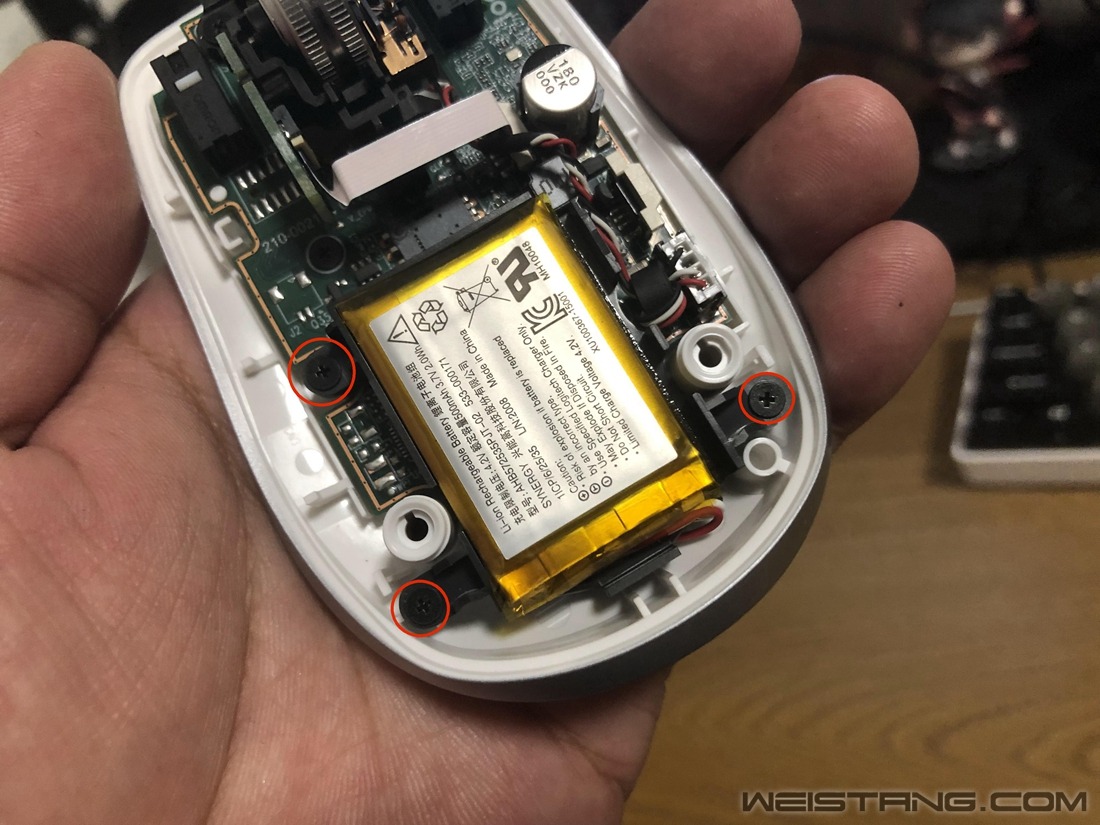

拆掉红圈标记的3颗螺丝把电池架子取下来。

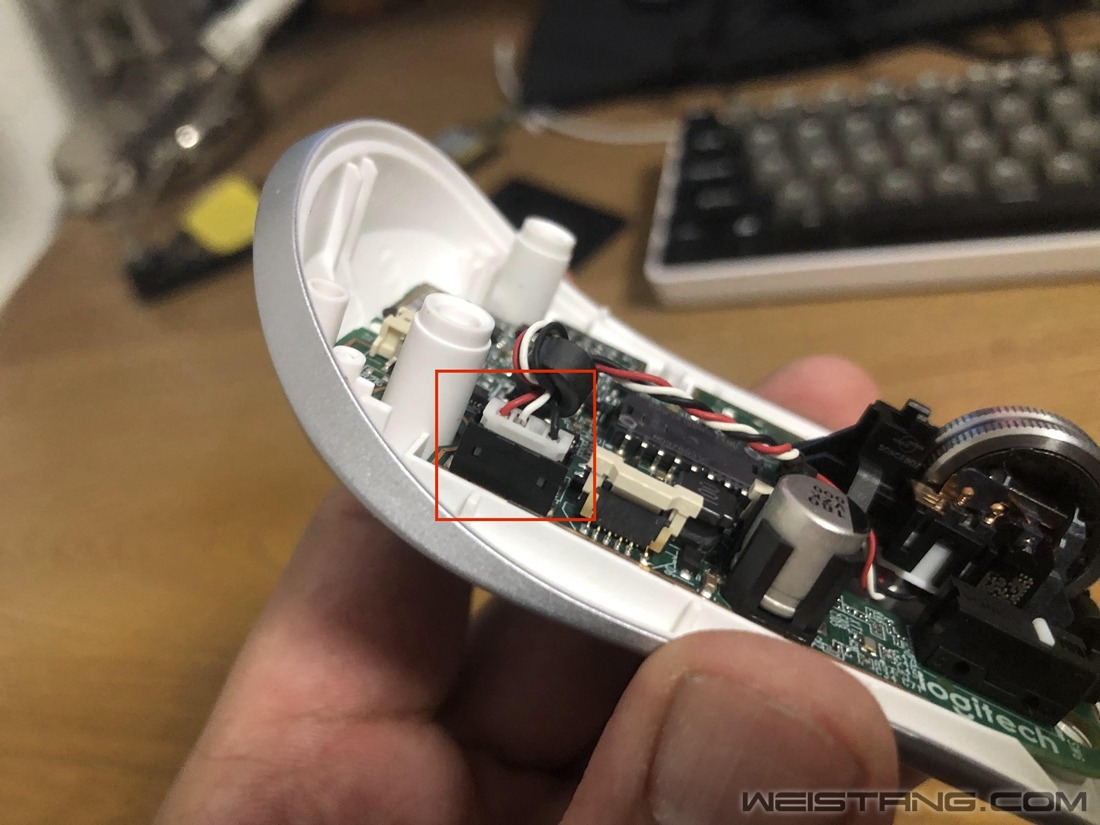

注意连接的线。

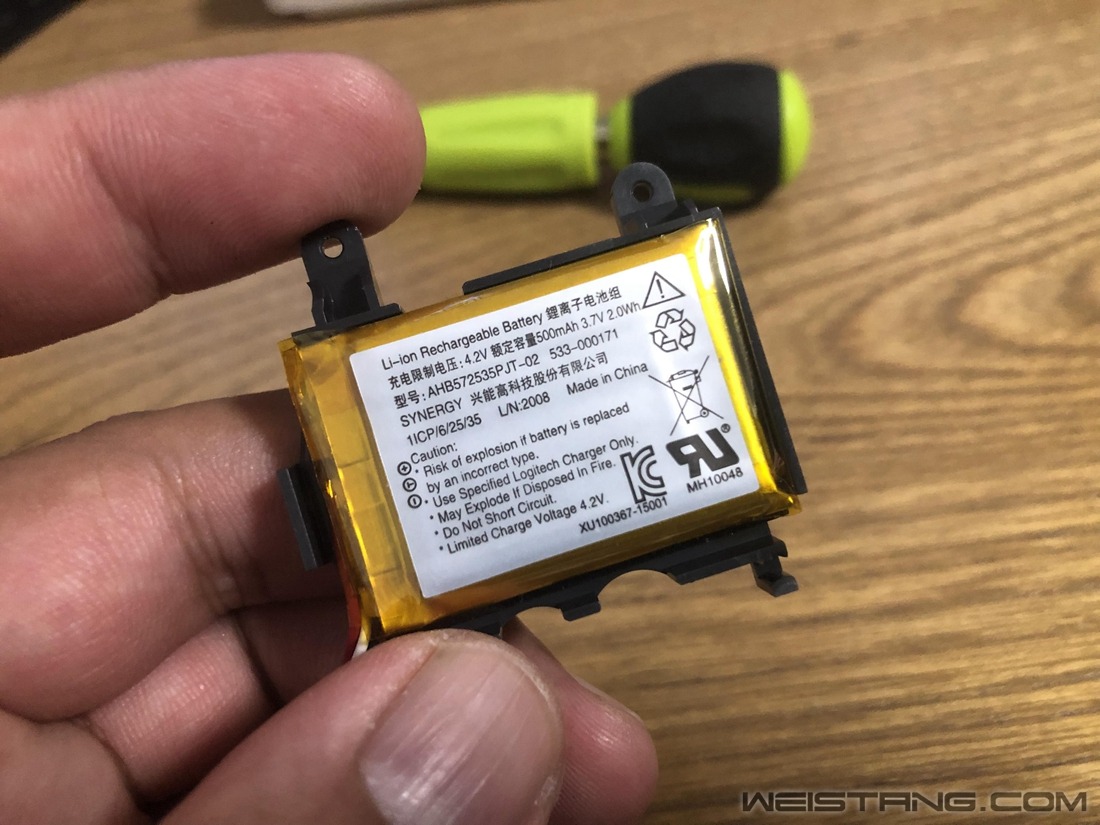

鼠标内置500mAh锂电池一块。

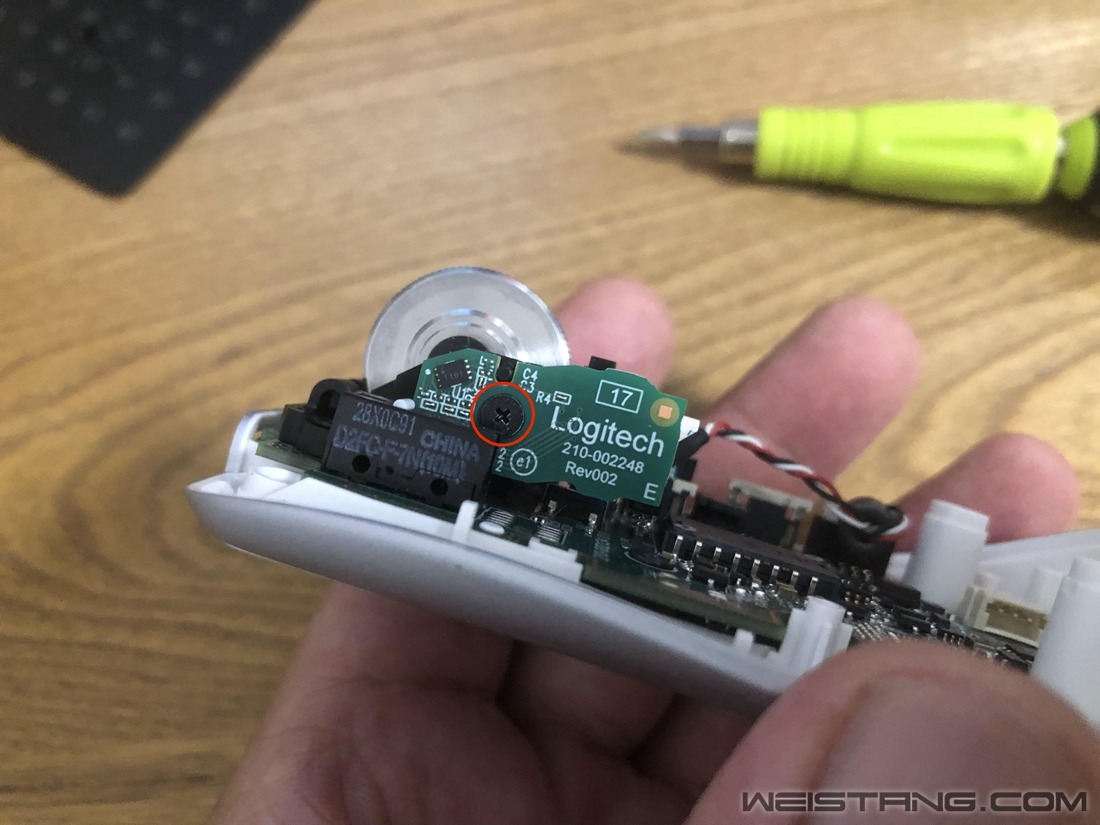

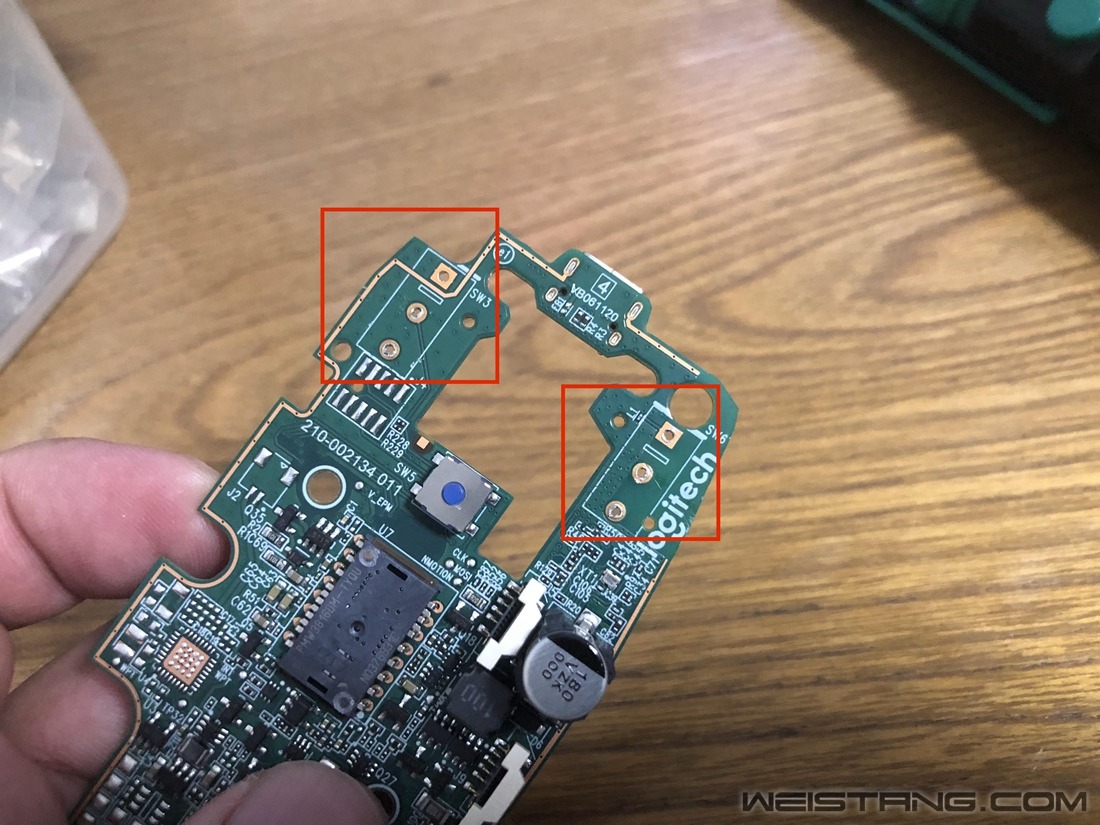

拆掉左侧微动边上的PCB板子,注意这里有1个螺丝固定。

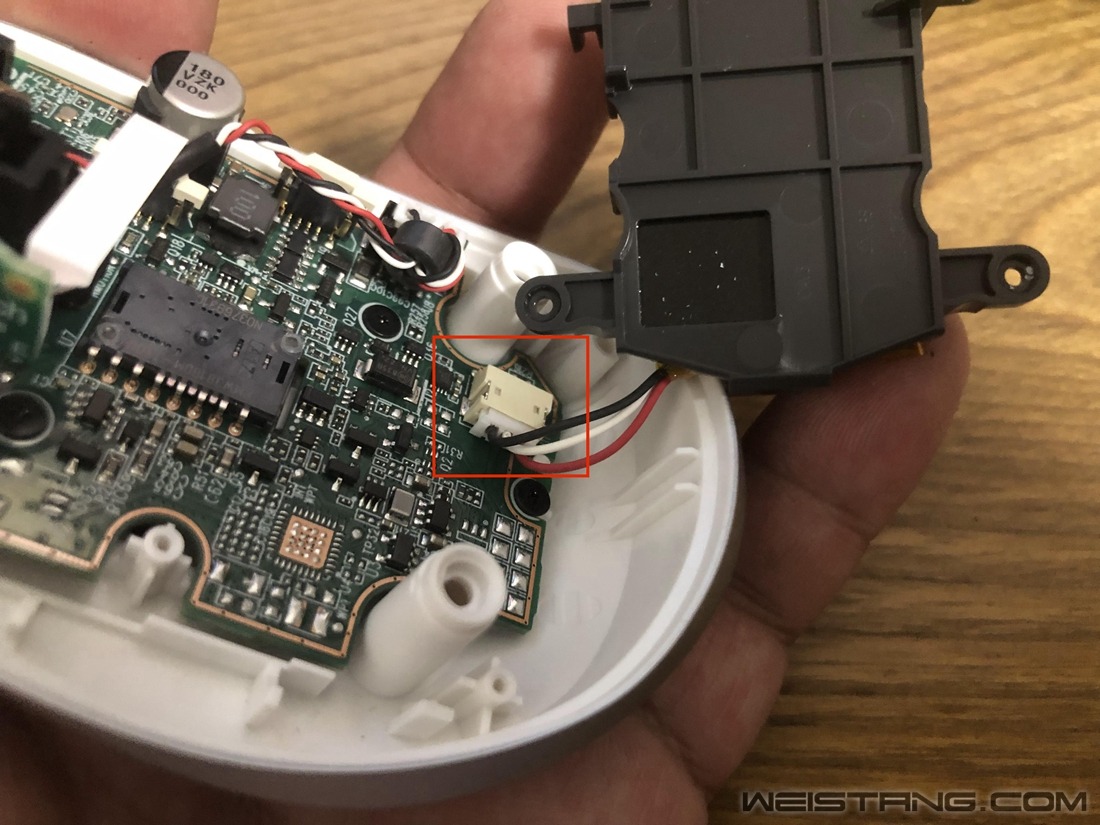

拆掉滚轮模块的线缆插头。

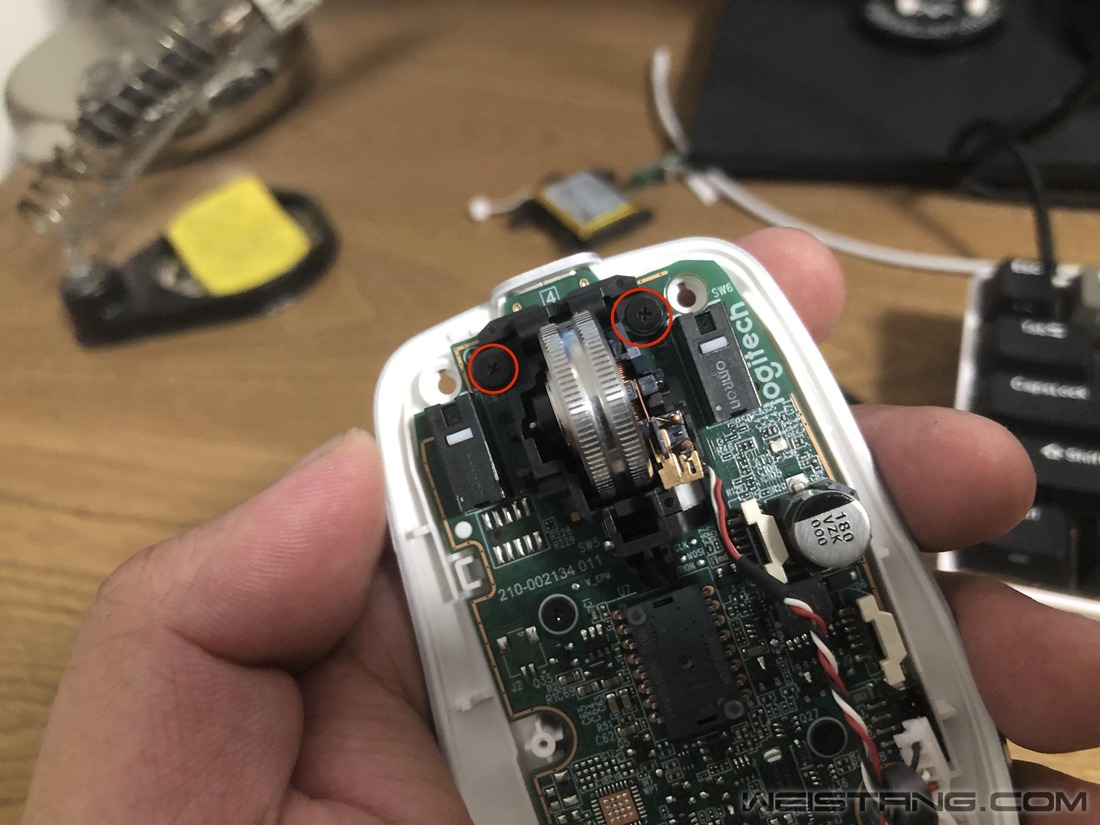

拆掉红圈标记的2颗固定滚轮模块的螺丝。

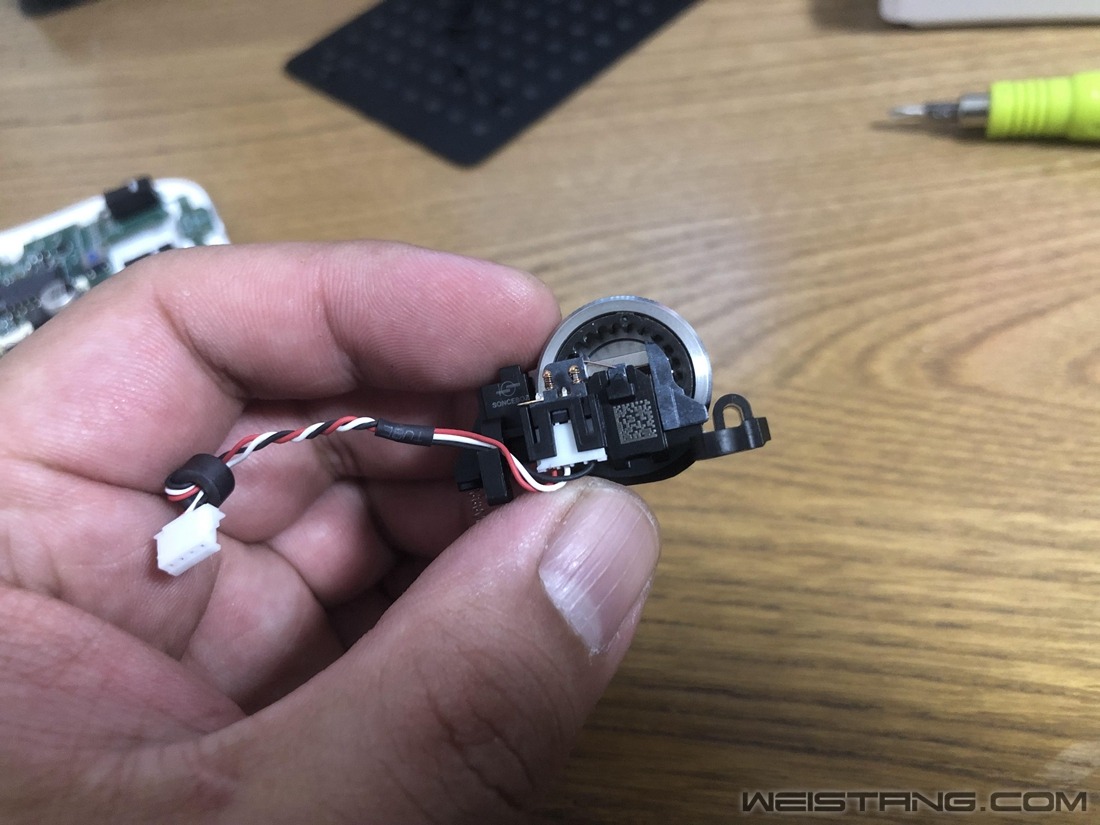

电磁操控的滚路模块。

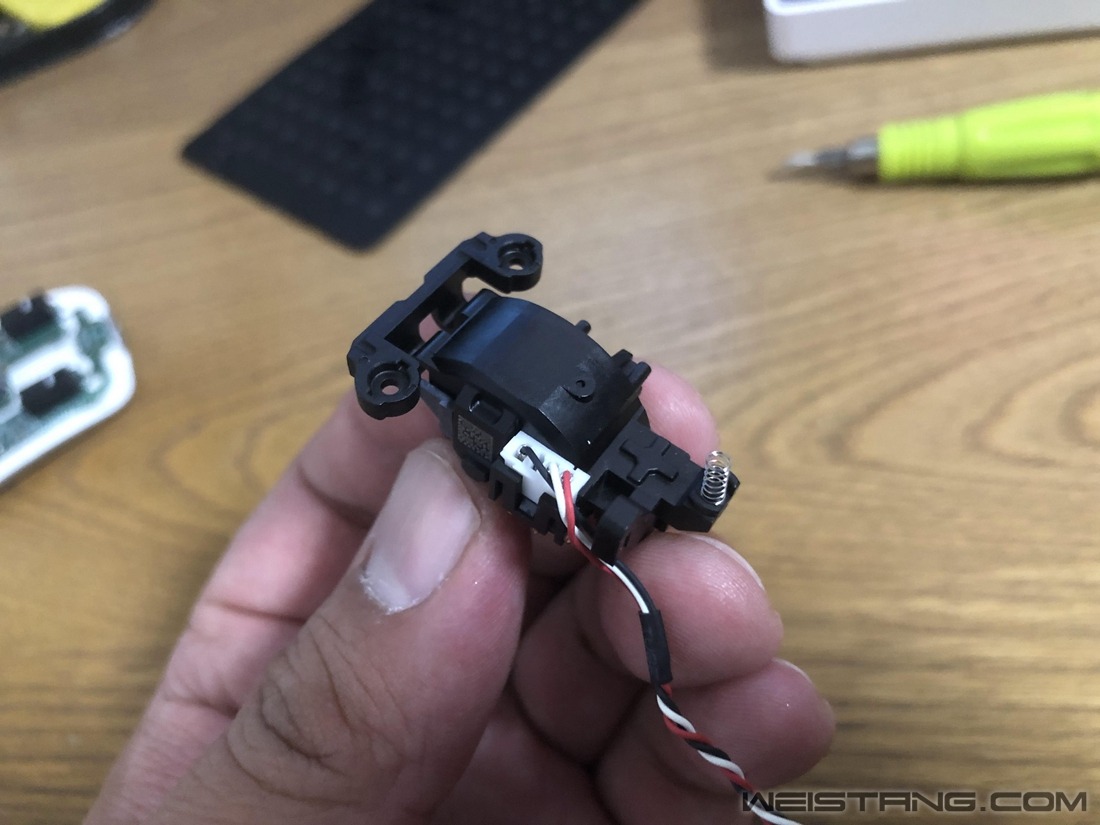

滚轮模块特写

滚轮模块特写

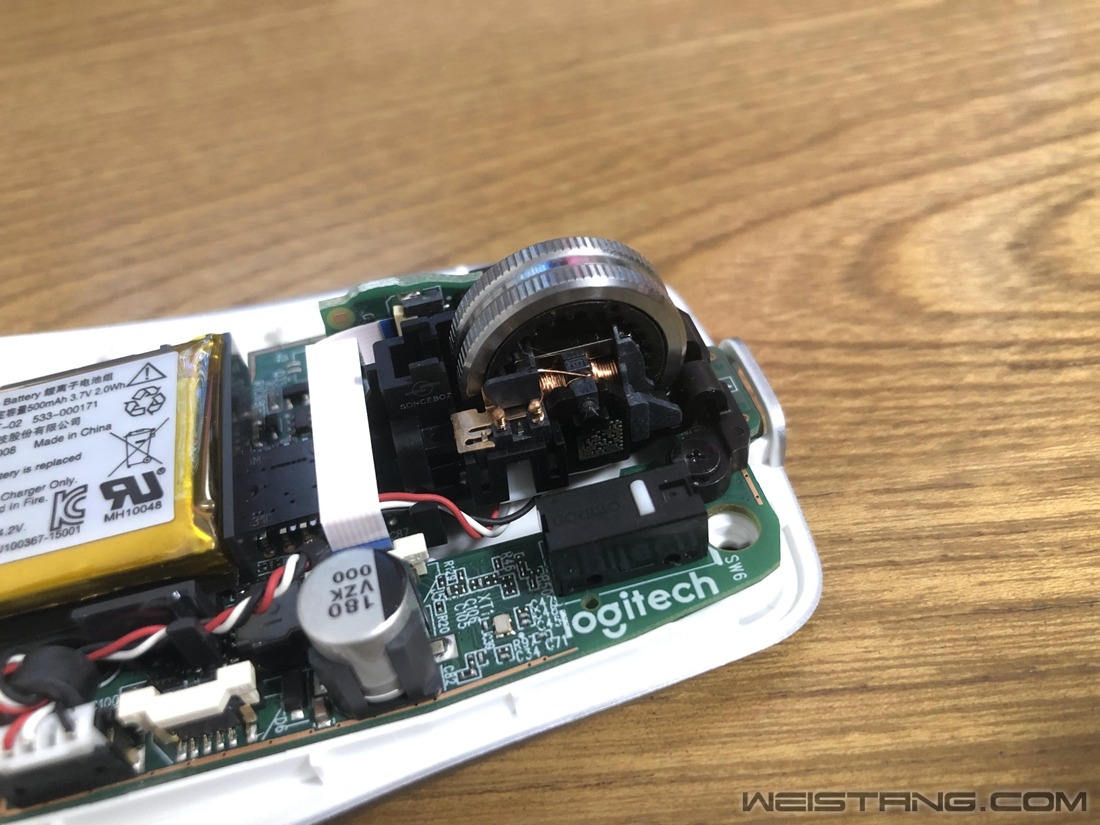

鼠标内部特写

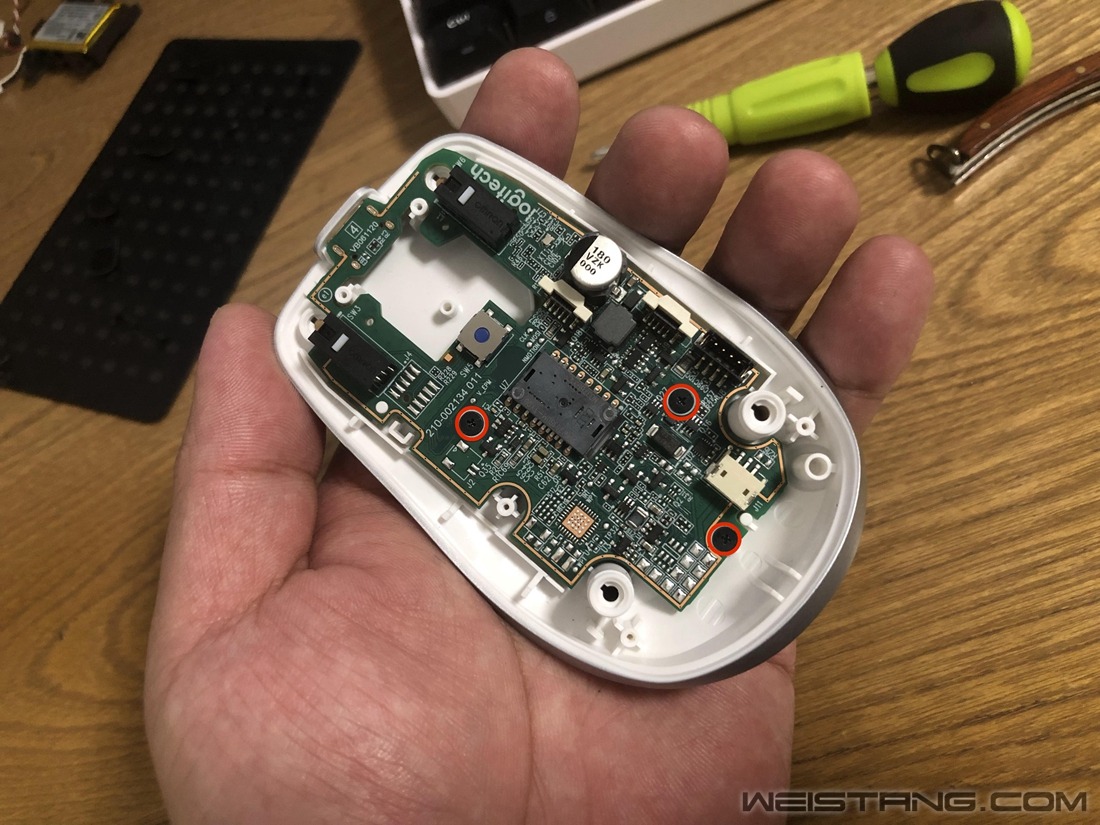

拆掉固定主PCB的3颗螺丝。

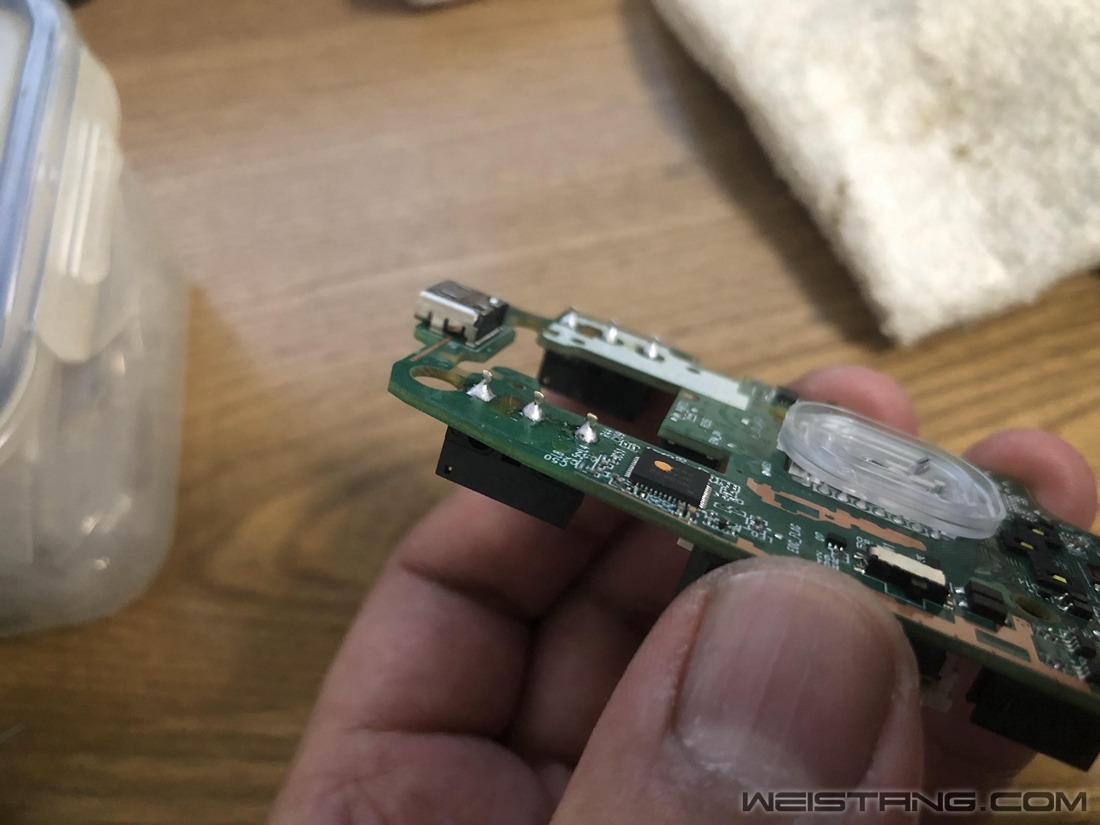

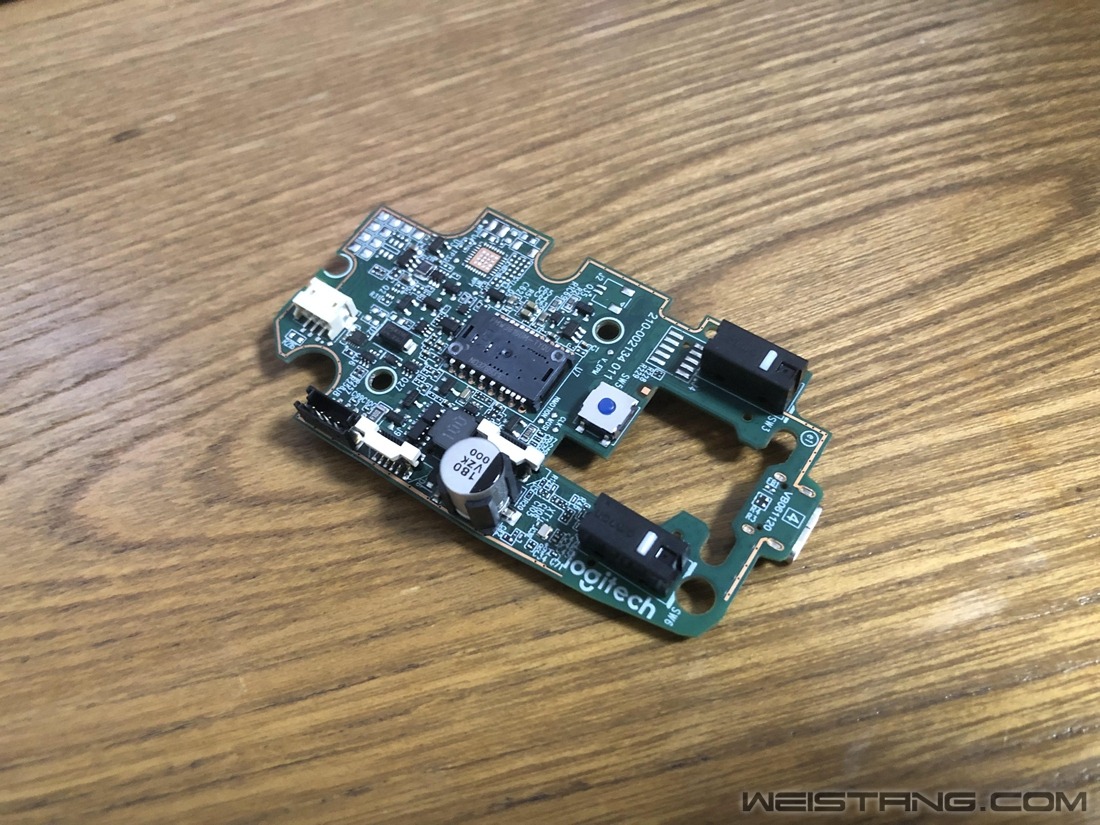

主板PCB特写

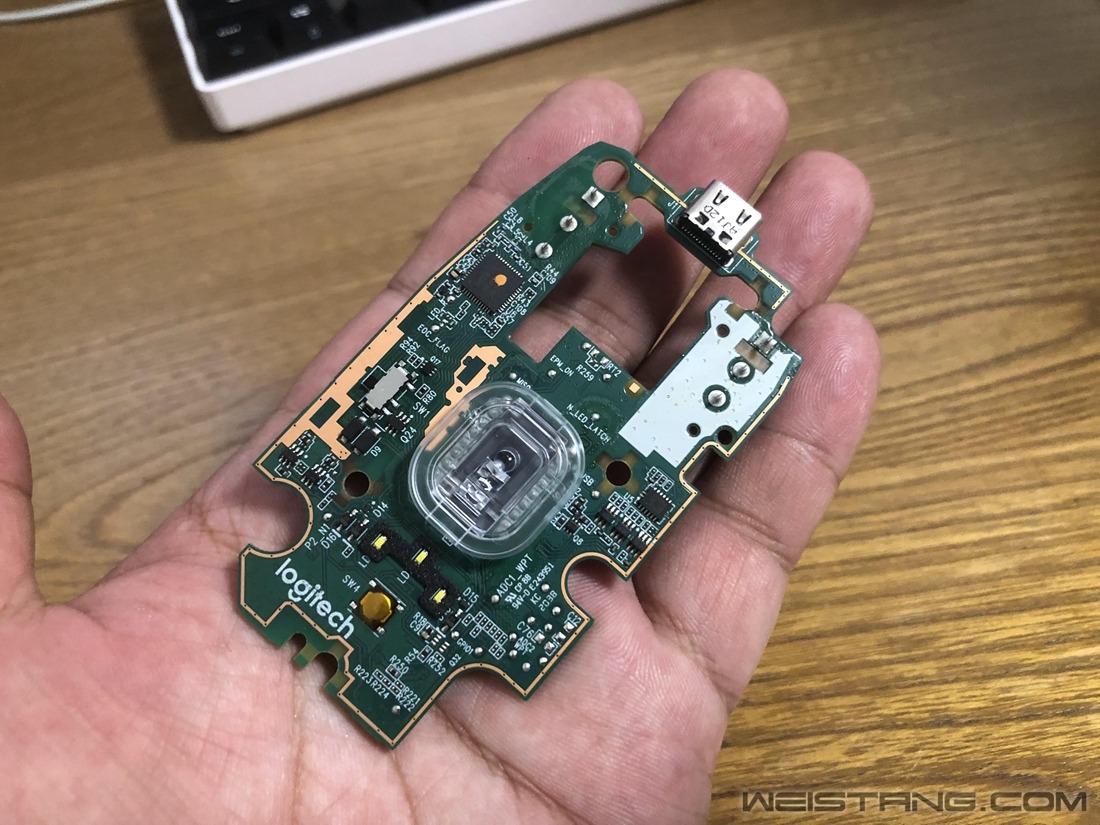

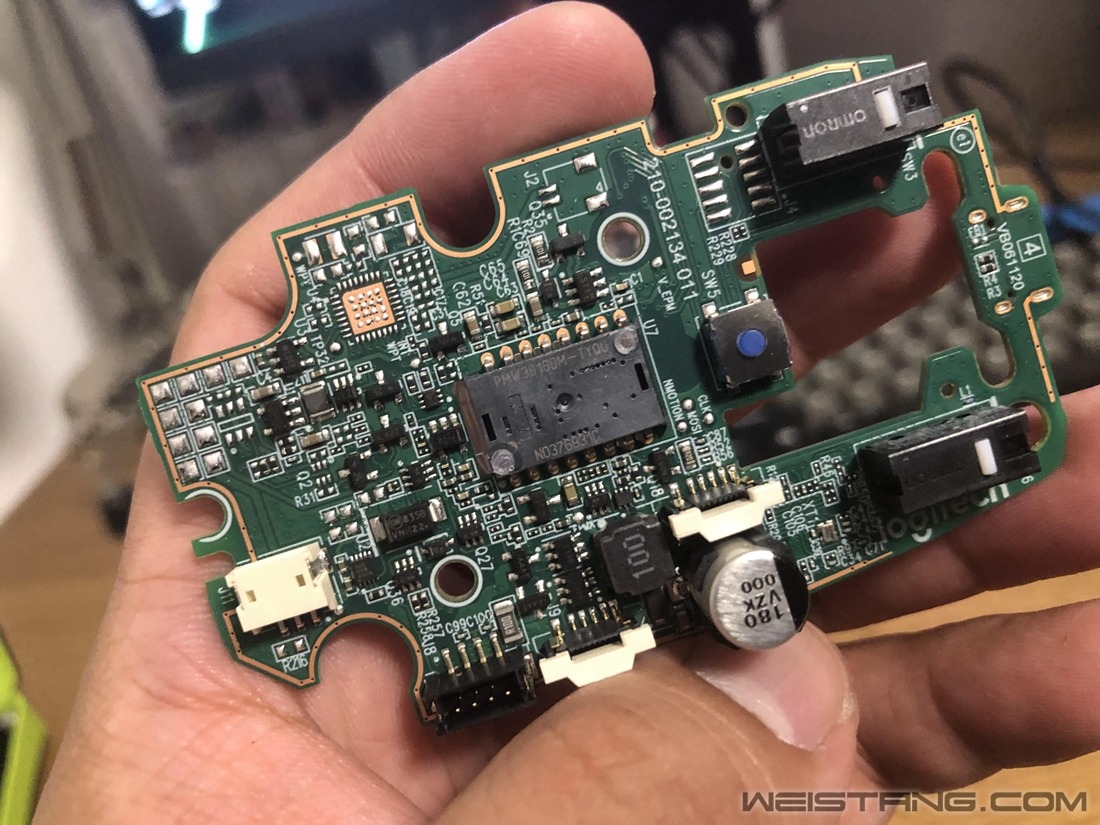

主板PCB特写

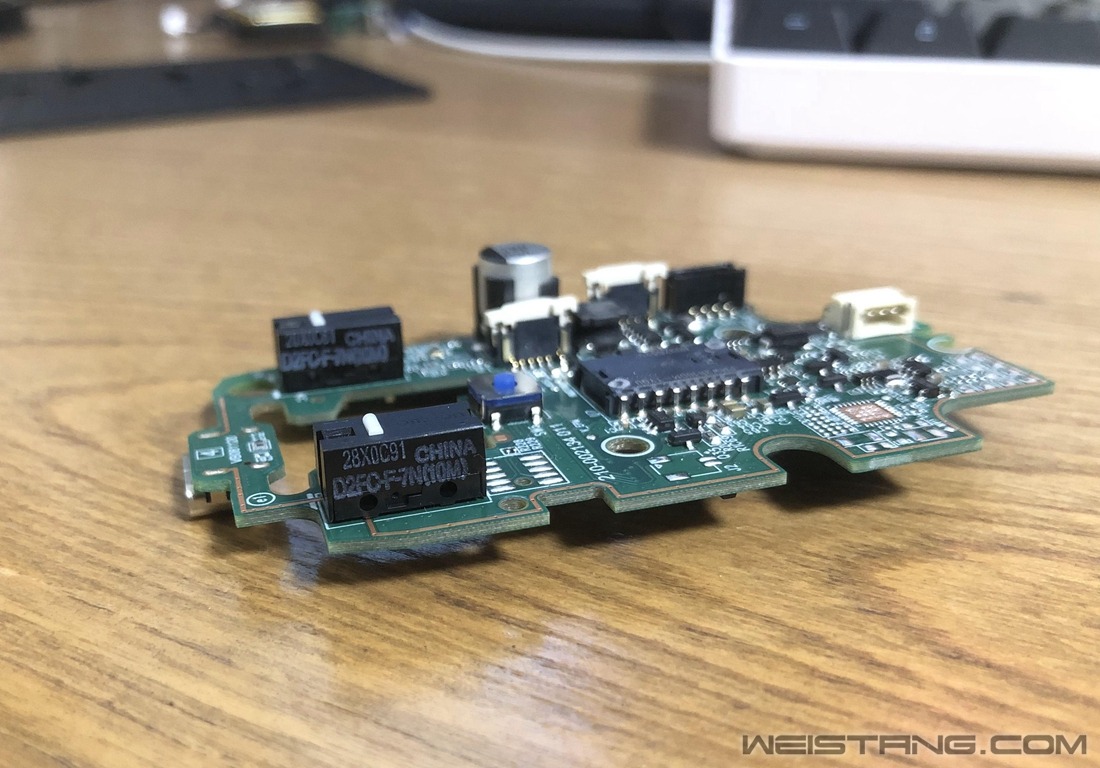

鼠标上标配的是欧姆龙的10M微动开关,1000万次的按键寿命。

光学引擎芯片

接下来开始拆卸左右键微动开关,PCB上焊孔小,想清理干净焊锡不容易,所以操作的时候要特别小心,建议用堆锡法+上助焊剂来操作。

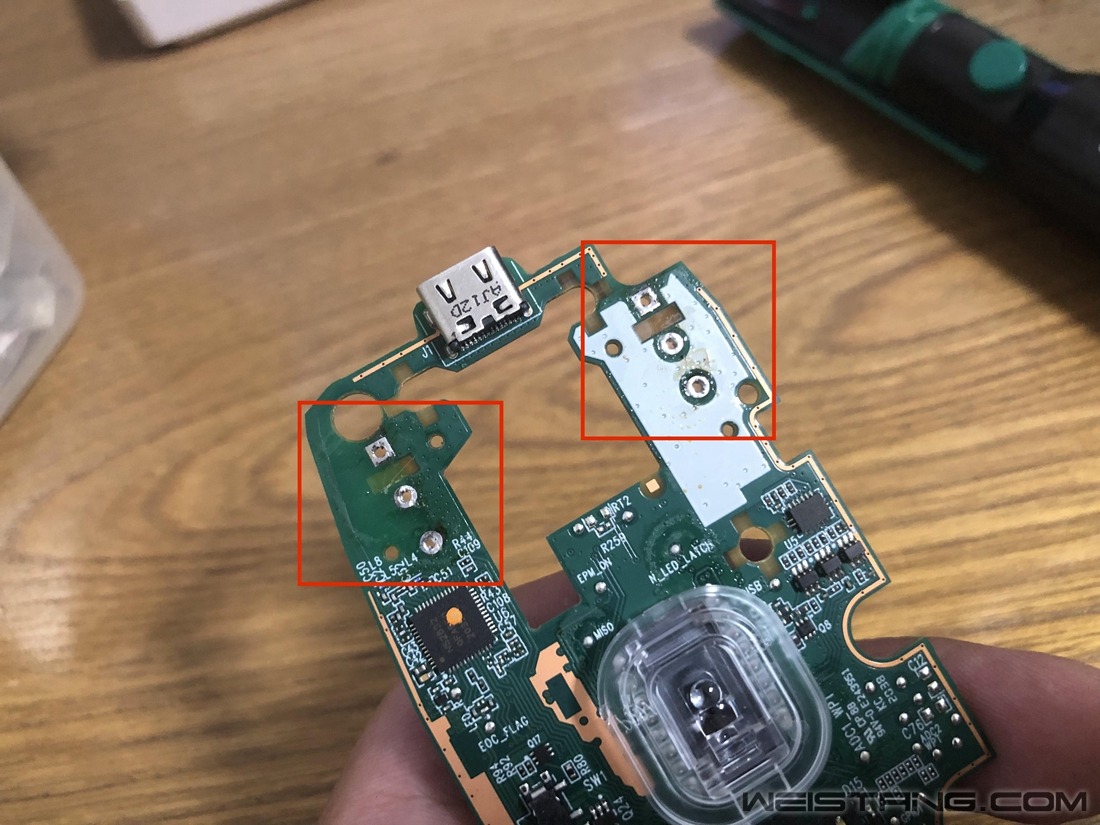

拆掉微动后PCB正面焊孔十分干净

PCB底部焊孔十分干净

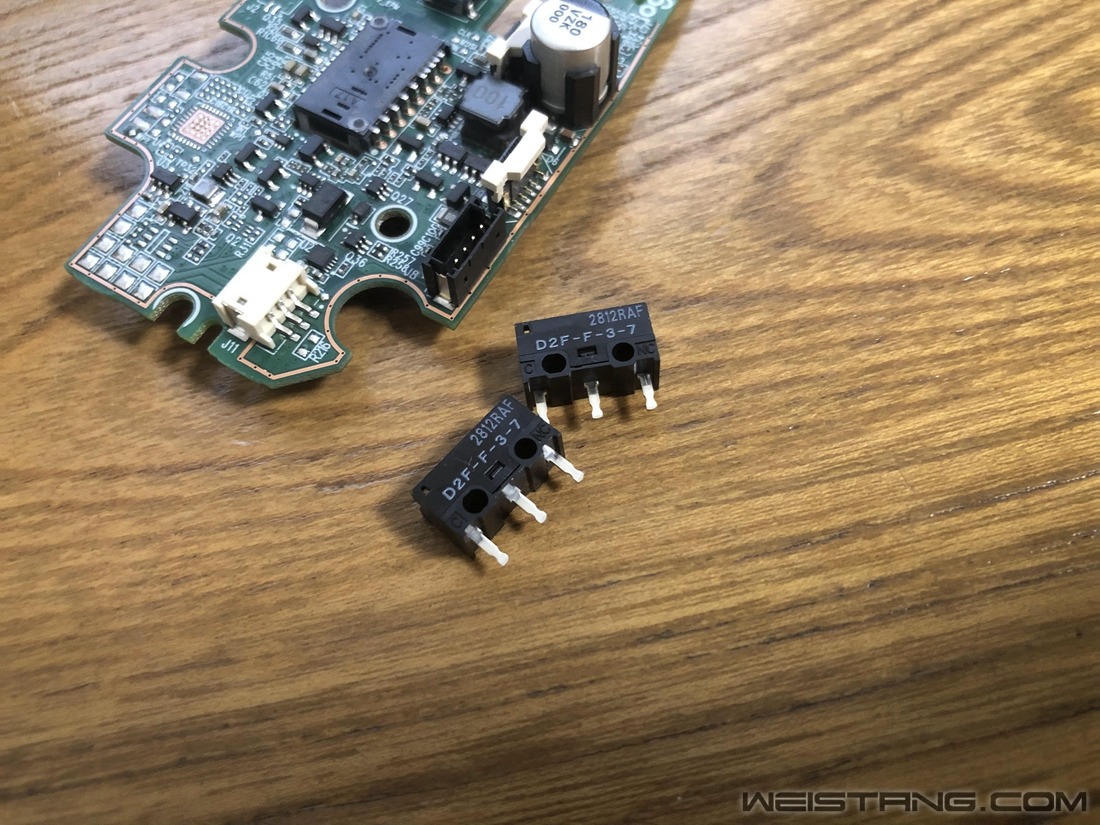

准备好要换上的微动开关

微动紧贴PCB后再焊接,保证没有多余空隙,最后上机测试功能一切正常。
