NJ68蓝牙双模套件全透轴体+半透键帽方案

2021-4-7 02:24| 发布者: 大胖鸟| 查看: 832| 评论: 37|原作者: W.L.Troy|来自: www.weistang.com

摘要: Keydous的NJ68套件是一个朋友送给我的,那个朋友说NJ68是另一个朋友送给他的,他最近没时间搞所以送给我来组键盘玩。之前是搞成品键盘的评测居多,写写文章分享一下体验感受。近半年就热衷搞平民版的客制化键盘,主 ...

Keydous的NJ68套件是一个朋友送给我的,那个朋友说NJ68是另一个朋友送给他的,他最近没时间搞所以送给我来组键盘玩。之前是搞成品键盘的评测居多,写写文章分享一下体验感受。近半年就热衷搞平民版的客制化键盘,主要是买不起高端客制化的车票。之前搞过的GK61双模套件,1916的三模87套件,还有这次Keydous的NJ68都算是入门级别且易于操作的客制化套件。早几年我还是挺抵触客制化的,不是因为懒得动手而是总觉得客制化缺少产品设计的灵魂,但是最近想法却有了很大的改变,客制化的套件就是需要使用者来根据自己的需求来给产品注入一个极具自己个性的灵魂。根据自己的喜好来打造属于自己的键盘。

NJ68套件为68键配列,支持有线连接模式和蓝牙连接模式,比较遗憾的是没有2.4G无线连接模式。套件支持轴体热插拔,这种设计极大方便不懂焊接技术的入门客制化键盘玩家。

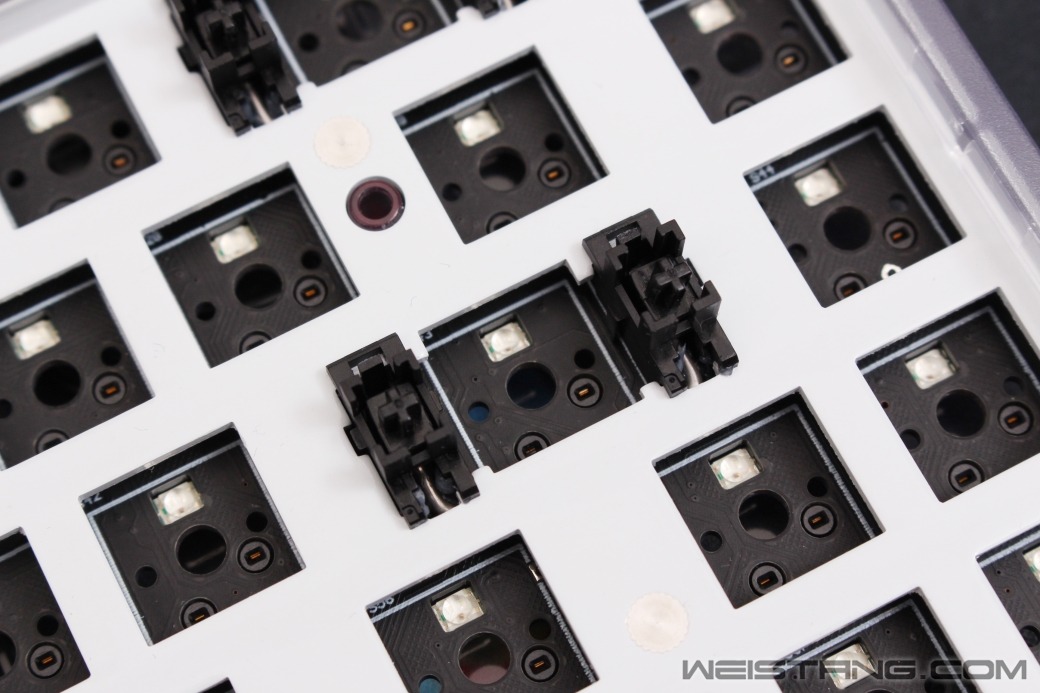

套件上装了2个轴,不知道是套件本身带的还是我那个朋友自己装上去的。

大按键使用了卫星轴方案。

大按键的金属杆都有足够的润滑油。

键盘右侧特写

键盘左侧特写

键盘后部为USB-C接口。

NJ68的套件底壳为磨砂透明塑料材质,这个套件的外壳还有其他颜色可以选择。

键盘底部的蓝牙开关

NJ68套件的定位板为白色,PCB和定位板之间没有安装夹心棉,轴体安装位上可以看到内置RGB灯珠。套件本身支持多种RGB灯光效果。

PCB主板特写

主控芯片特写

灯控芯片特写

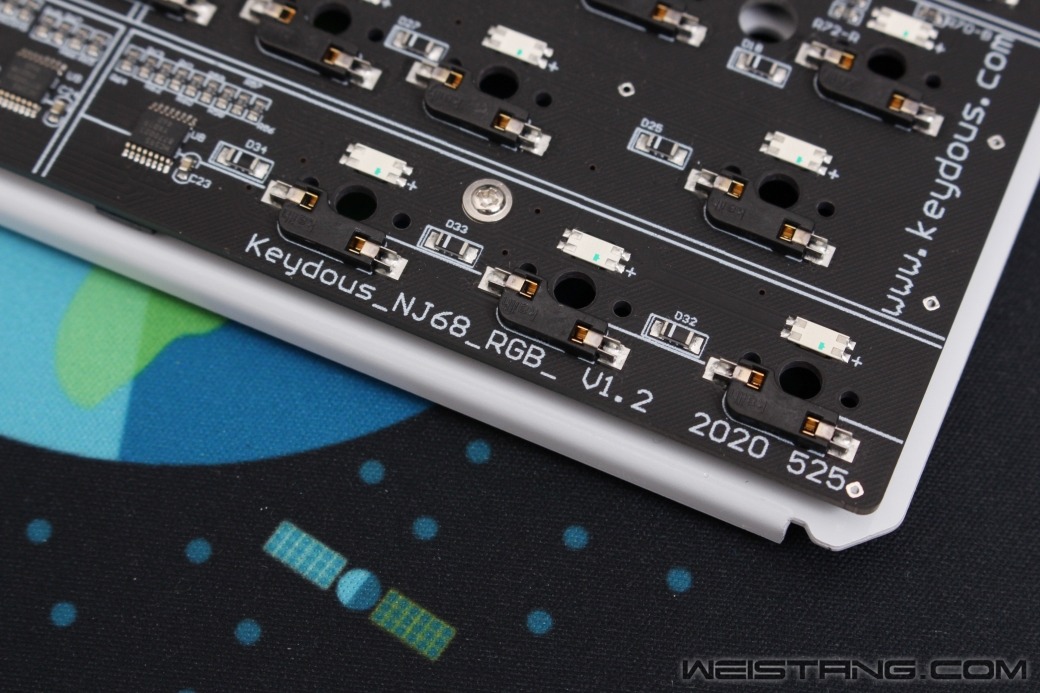

键盘上的版本号和生产日期。

套件使用的是凯华的热插拔轴座,大部分热插拔的键盘都是采用了凯华的方案。轴座旁边有支持按键无冲功能的贴片二极管。

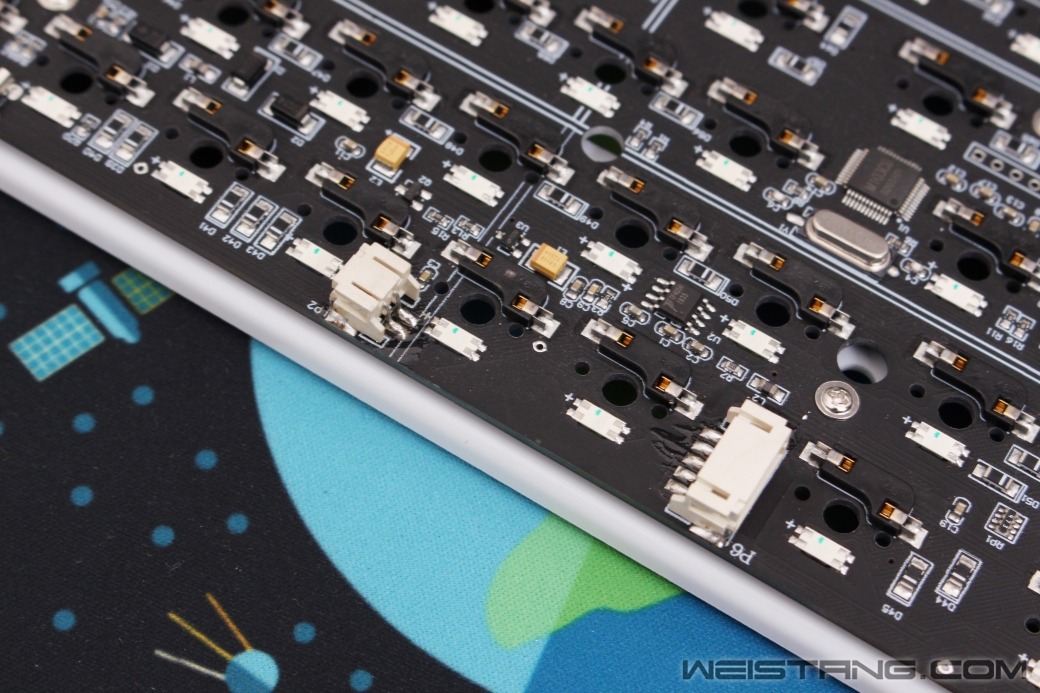

左侧为主板电池接口,右侧为蓝牙射频芯片接口。

USB-C接口特写

蓝牙模式开关特写

键盘底壳内置3100mah锂电池一块。

蓝牙射频芯片并没有直接安装在PCB上,而是采用了外接的设计方案。

蓝牙射频芯片特写

因为NJ68套件外壳是透明的所以通透就是这把键盘的主题,轴体选择了TTC的冰镜轴,冰镜轴通体都是透明塑料材质。

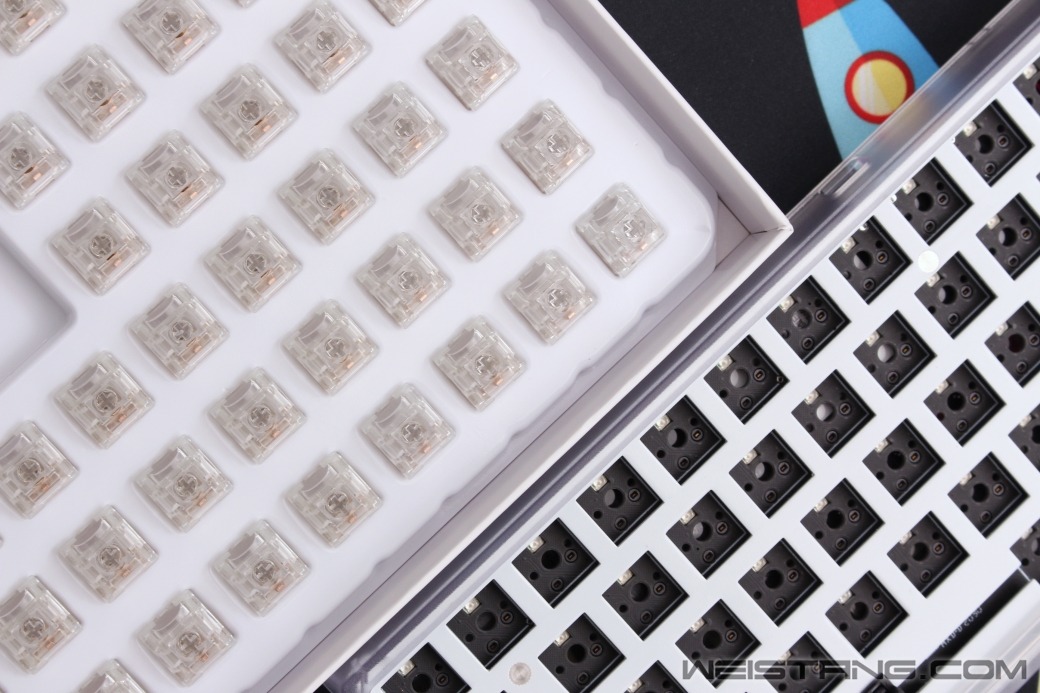

将TTC冰镜轴安装到套件上。

TTC冰镜轴特写




TTC冰镜轴的手感偏软,触发压力只有39gf,轴心上有一个方形套,轴底座还有一个小硬垫,这两个设计的主要目的就是减少轴心垂直下落的声音。所以TTC冰晶轴算是一款静音轴。轴体的总行程为3.5mm,触发行程为2mm,轴体按键寿命可以达到5000万次。

TTC冰镜轴曲线图

担心的事情还是发生了,键帽采用的是HyperX的二代白色布丁键帽,键帽菊花比较紧,要使劲按才能彻底进去。所以可想而知要把键帽从轴上拔下来是需要费点劲的。在拔方向键的时候就把轴心给整脱肛了,从轴心脱出的地方可以看到轴心内降噪用的方形套。

TTC冰镜轴的透光效果非常好,完全可以用晶莹剔透来形容。



键帽我选择的是HyperX的二代白色布丁键帽,这款键帽为PBT双色注塑制作,键帽侧裙有一半是可以透光的,字符也可以透光。键盘外壳、TTC冰镜轴、HyperX二代白色布丁键帽均是紧扣通透这个主题。

在键盘上还选择了一款特殊键帽,ZOMO的大圣金箍键帽红色款,算是给这键盘一点不一样的颜色点缀吧。

键帽包装盒做的很不错,开盒显然会有一种仪式感。

ZOMO大圣金箍键帽采用CNC切割工艺制作,键帽表面则是采用了阳极氧化处理。

键帽细节做的非常好。

ESC键帽的安装位置比较单一,因为它注定是只为ESC按键服务的。

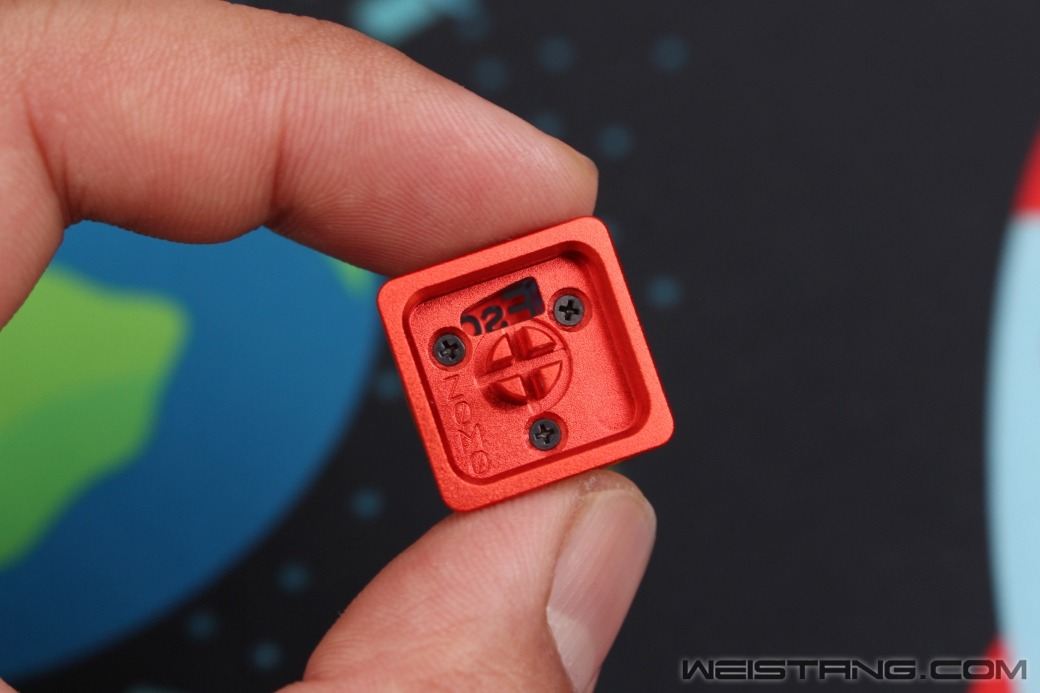

键帽底部特写

最近组的三把客制化键盘全家福。

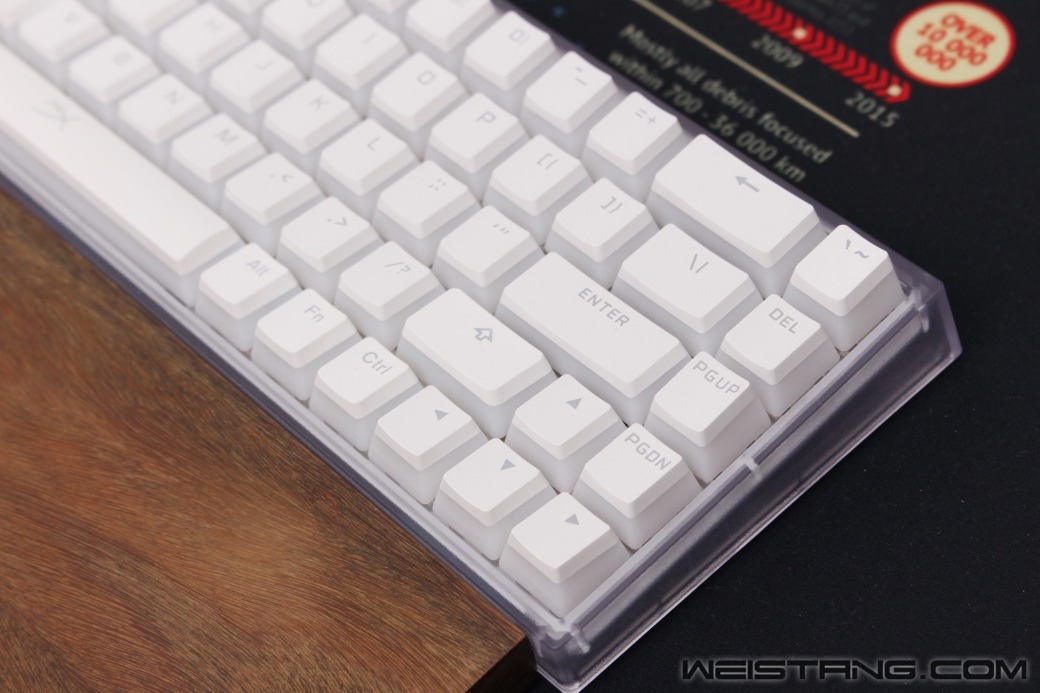

键盘整体特写



键帽特写



HyperX的二代白色布丁键帽为PBT双色注塑工艺,键帽内部为三向短加强筋,字符的一向没有加强筋所以键帽上字符的透光会比较好。键帽表面颗粒感十分细腻,手指触摸会比较舒服。当我选择这款键帽的时候也遇到了一些小问题,HyperX的二代白色布丁键帽为104个,所以没有增补键帽,这种键帽适合标准的104配列键盘和标准87配列键盘,比较尴尬的是我这款68配列的键盘的右侧ALT、FN、CTRL需要1U规格的键帽,右侧SHIFT需要1.75U规格的键帽。HyperX二代白色布丁键帽没法使用在这四个按键上,所有又从淘宝单独找了布丁键帽的增补键帽。增补键帽和HyperX的键帽颜色规格几乎毫无差异,只不过字符字体略有不同,不仔细看你几乎很难发现。

键盘整体呈现的灯光十分温润。







键盘整体灯光效果还是挺舒服的,全透的轴体加半透的键帽最终就形成了比较温润的漫反射视觉效果。

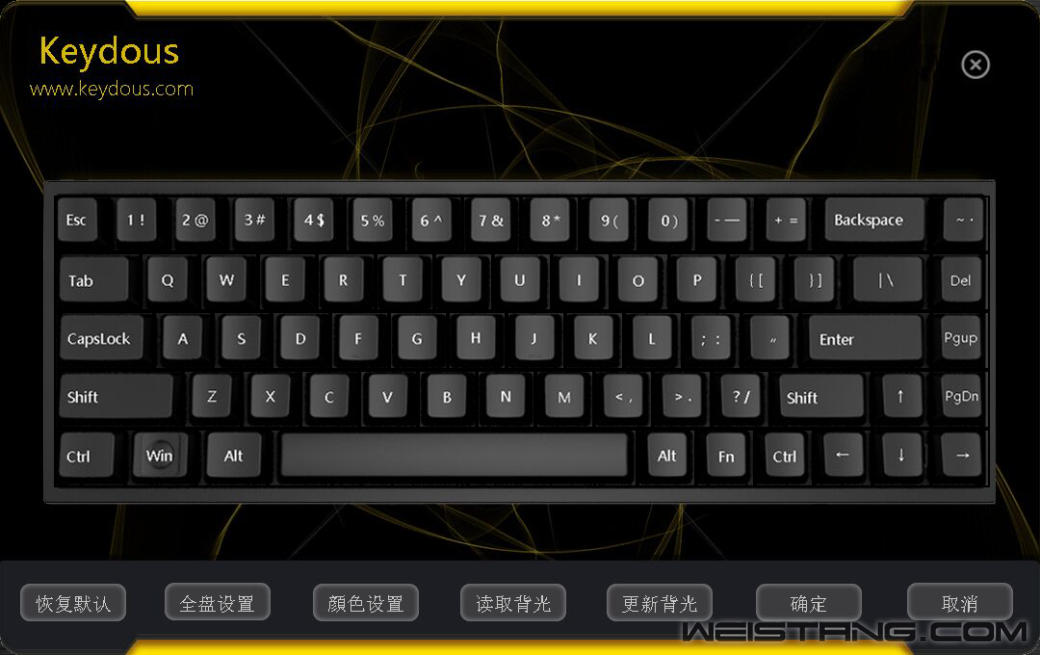

NJ68的驱动功能十分单一,在主界面可以设置键盘按键的基本功能,还可以使之FN+某按键的组合键功能。还可以将键盘的配置文件进行导入和导出操作。

灯光界面可以简单设置全键盘或者单按键灯光颜色,并不能对默认其他灯光模式进行自定义。整个驱动的功能相比之前组的1916的三模87键盘驱动差了很多,可玩性不强。好在键盘本身默认灯效已经做的不错了,就导致驱动沦为可有可无的鸡肋。

总结

NJ68的套件整体做工还是不错的,外壳除了透明配色以外还有其他几种颜色可选,键盘支持有线连接和蓝牙连接两种方式,如果加入2.4G无线做成三模方案肯定会更受欢迎。键盘支持轴体热插拔,非常适合新手来组键盘玩。 套件自带的卫星轴已经安装在键盘上,卫星轴的大按键整体手感还是不错的,几乎没有肉的感觉。3100mah的锂电池在关灯状态下大概能使用1个月的时间,如果开灯的话估计能坚持2周就已经不错了。键盘驱动不太给力,功能相对单一像是没有开发完全的半成品。TTC冰镜轴通体为透明材质轴心也不例外,轴体的触发压力只有39gf所以算是比较轻的轴体,轴体加入了消音的设计所以按键敲击的声音会很小,比较适合深夜或者在办公室使用。轴体的寿命达到了5000万次,如果使用环境不那么恶略,大概3-4年都不会出问题。ZOMO大圣金箍键帽有黑色和红色两款,而我选择红色就是不想让键帽颜色反差太大,但是又能让它在键盘整体上有所不同。HyperX二代白色布丁键帽做工还是很棒的,PBT材质在耐磨方面会有不错的表现,这款键帽搭配透光主题的键盘再合适不过了。键帽在使用当中也存在一些小问题,键帽菊花太紧了,需要使劲按压才能安装到位,拔的时候更是有把轴心拉脱肛的风险。键帽没有增补所以在NJ68上有4个按键是无法使用的,后来通过淘宝才找到搭配的键帽来使用。当然这点是我大意了,没有注意到68配列的键盘需要特殊尺寸的键帽。
