罗技G502 LIGHTSPEED 无线鼠标拆解

2019-9-28 16:47| 发布者: 大胖鸟| 查看: 1000| 评论: 37|原作者: W.L.Troy|来自: www.weistang.com

摘要: 开箱 对于我这种外设达人来说,终归有那么几款鼠标是特别喜爱的,最早是因为潮流而现在则是因为情怀。罗技G500游戏鼠标是我最早用着非常顺手的游戏鼠标,主要还是手感特别棒,后来因为这种喜爱在G500和G500S ...
开箱




对于我这种外设达人来说,终归有那么几款鼠标是特别喜爱的,最早是因为潮流而现在则是因为情怀。罗技G500游戏鼠标是我最早用着非常顺手的游戏鼠标,主要还是手感特别棒,后来因为这种喜爱在G500和G500S快停产的时候买了两只来收藏,之后的罗技G502就是500系列鼠标的延续,经典依旧这也是时至今日G502游戏鼠标依然在热销的原因,罗技在早期并没有将G502进行无线化,而是再出了N多新品鼠标以后再将这款经典鼠标重新搬到玩家的桌面上。目前手里这款是媒体送测版产品,所以会跟零售版的包装和配件有一些差异,在这里要跟大家特地说明一下。


上图的包装是有一层塑料套壳,摘掉外壳以后包装盒就清晰了很多,在不看盒子背面的时候很难断定这款鼠标就是G502 LIGHTSPEED无线版,外包装的正面一个型号标记都没有。


鼠标的特写在盒子底部有所说明:1、罗技独创的LIGHTSPEED无线传输技术增加信号的传输稳定性和响应速度。2、配重可以根据需求来进行个性化调节。3、鼠标采用了罗技定制的HERO 16K光学传感器。4、鼠标的11个按键均支持编程自定义。


媒体送测版的附件:说明书、说明卡、纸袋里内有罗技Logo贴纸、配重盒、RGB灯带、RGB灯带遥控器、鼠标USB连接线缆。感觉RGB灯带的附送是一个暗示,暗示本身鼠标RGB灯效就不突出,但是我送你一套闪亮的小玩具自己去寻找快乐吧。

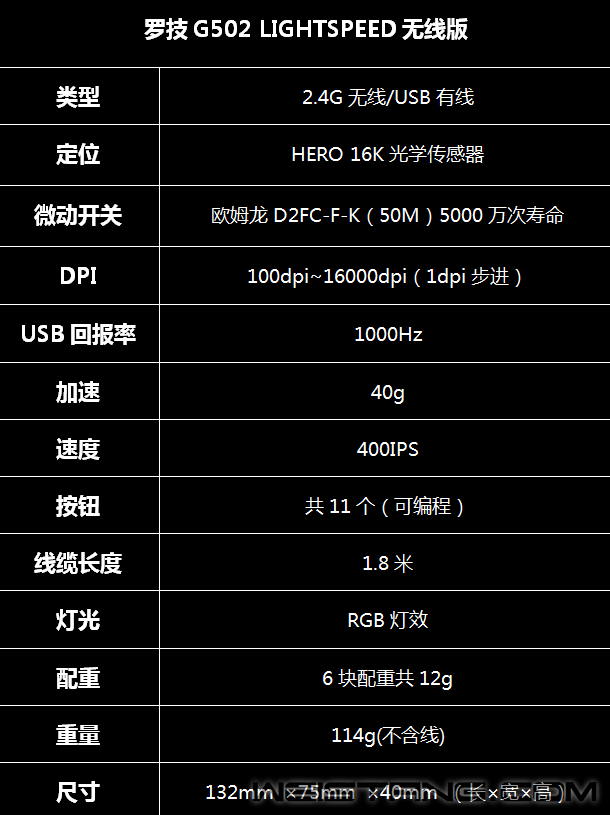

鼠标参数表


产品展示


鼠标特写


鼠标特写

罗技G502 LIGHTSPEED 无线版游戏鼠标大部分还原了有线版G502的经典造型,还是那个材质,还是那个握感。鼠标外壳采用了ABS+硬橡胶的组合方案,手指及手掌接触的地方是ABS材质,需要手握持的左右两侧则是带有防滑纹理的硬橡胶材质。当然ABS材质的按键长时间使用确实容易打油,我之前的G502有线版已经磨损的很亮了。鼠标整体尺寸为132mm*75mm*40mm,鼠标本身的背部隆起并不高,17.5cm的中小手趴握会十分舒服。鼠标重量为114g,相比有线版G502轻了7g,无线鼠标方案无疑要在鼠标的减重方面下功夫,毕竟鼠标内部还安装有一块锂电池。


鼠标特写


鼠标特写

罗技G502 LIGHTSPEED 无线版游戏鼠标,从字面意思就能看出这款鼠标搭载了罗技自创的LIGHTSPEED无线传输技术,这个技术可以让鼠标的响应时间降低至1ms,可以达到有线鼠标的相应速度。鼠标内置240mAh锂电池一块,因为采用了低功耗的无线传输芯片和低功耗的HERO 16K光学传感器所以鼠标的续航时间可以达到48小时(默认灯效),在关闭灯效时续航时间可以达到60小时。如果每天使用电脑3个小时的话,那么使用20天才需要充一次电。鼠标的按键采用了目前欧姆龙顶级的50M蓝点微动开关,按键寿命可达5000万次,按键部分因为采用了张力调节弹簧,所以蓝点微动的清脆感没有彻底被释放出来,但是按键的回弹速度略有增加。

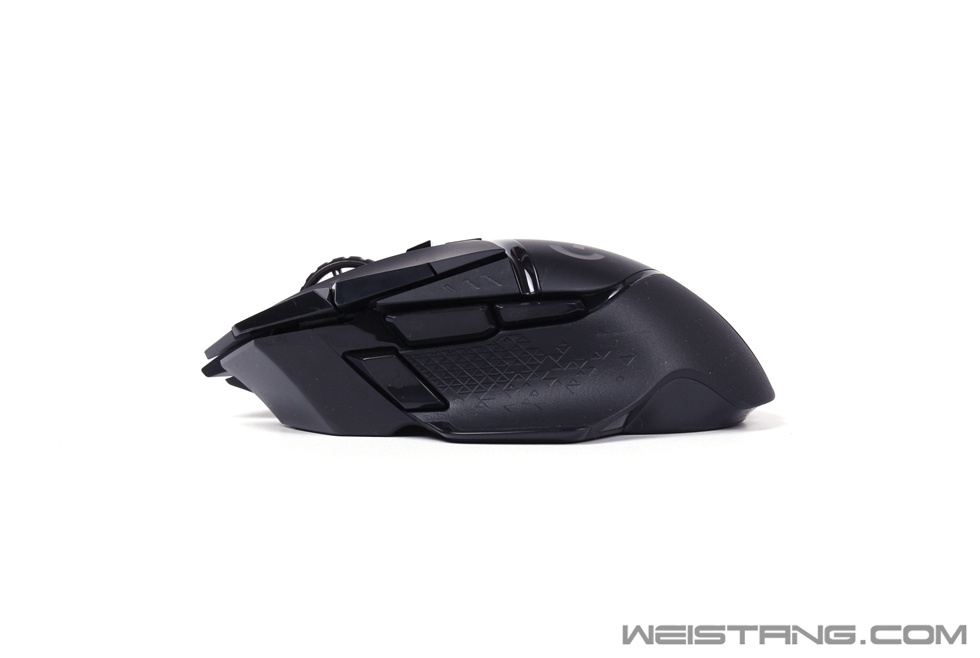

鼠标左侧特写


鼠标右侧特写

鼠标两侧的材质均为硬橡胶材质,三角形的防滑纹理保证握持鼠标的稳定性。左侧按键为3个,除了前进和后退晚间以外还有一个十分有争议的狙击键,虽然是个有争议的按键,但是在无线版的鼠标上依然保留了下来。狙击键设计的本身比较靠前,拇指不是特意向前够的话几乎碰不到,当然如果是手长的用户那就另当别论了。


鼠标特写


鼠标特写

无线版的G502游戏鼠标跟其他罗技的新品无线鼠标一样均支持无线充电功能,如果搭配一张带有POWERPLAY无线充电功能的鼠标垫来使用就不用再担心鼠标电量不足的问题。鼠标底壳的配重仓内可以安装4块2g重量的配重,接收器的收纳仓外盖可以放置2块4g重量的配重,把配重全部安装上以后鼠标的整体重量可以达到126g。


鼠标细节



鼠标前端是刀锋式尖锐的前脸,左右两侧的按键采用了分体式结构,按键的微动开关为D2FC-F-K(50M)蓝点微动开关,因为按键张力系统的原因导致按键并没有那么脆了,我个人不太喜欢这个张力系统,微动原有的回弹键程感觉被限制了一些,但是这个张力系统的优点是可以快速让按键回弹到初始位置。鼠标一共有11个可编程按键,滚轮的向左和向右按键也分别可以编程自定义。

滚轮特写

滚轮特写

原汁原味的模块化滚轮系统非常带感,通过鼠标顶部按键可以实现滚轮的阻尼模式和无阻尼模式的快速切换,模块化的滚轮特别是在G500和G500S上有很好的表现,因为需要轻量化的原因,所以滚轮部分也做了镂空处理。滚轮依然是使用了传统的编码器解决方案,在寿命方面有很强的可靠性。

G8和G7按键为dpi档位的增加和减少键,通过侧面的指示灯来判断鼠标的速度档位。

尴尬的狙击键,其实很少有FPS玩家使用到这个按键。通过按键自定义功能可以把它设定为自己需要的功能按键。鼠标的侧键采用了键程更短的微动开关,这个开关的触发力偏大一些,目的也是防止拇指的误按发生。

鼠标右侧的防滑颗粒

鼠标Logo特写

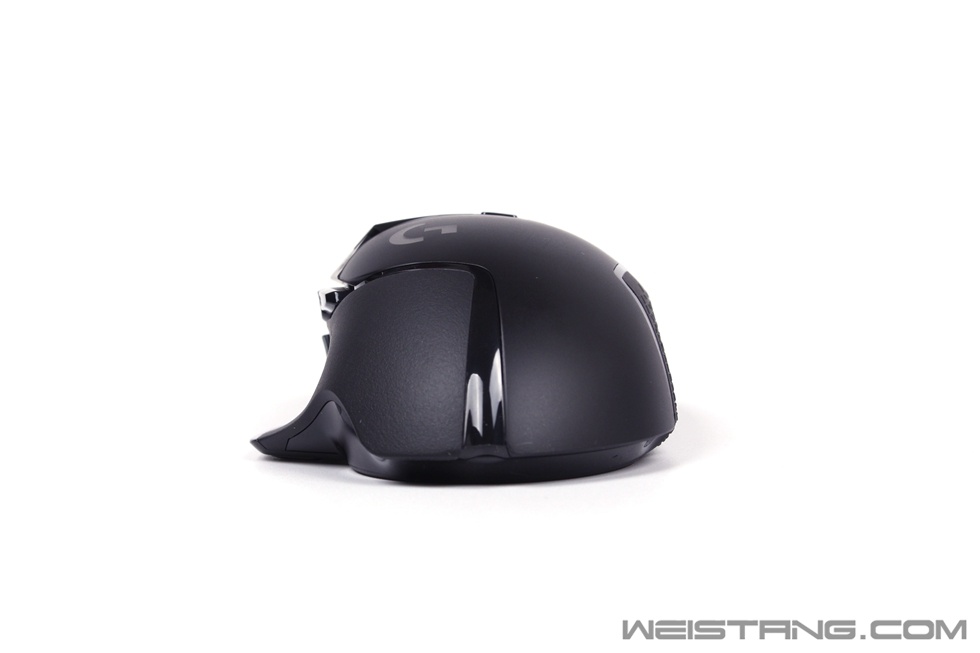

鼠标后部特写,左右两侧的材质很容易分辨出来。

鼠标前端的Micro-USB接口,改成Type-C不是更好吗。

鼠标底部特写
通过按压打开接收器的收纳仓

将接收器放置在收纳仓中

鼠标自带接收器的延长插头,一头插接收器,另一头插鼠标的USB线。

2.4G无线接收器特写

打开鼠标的配重仓

鼠标的配重收纳盒中一共有6块配重

配重的正确放置方式,需要注意的是接收器的仓盖内侧是放置4g配重的地方。

1.8米上尼龙编织线缆,线缆比较柔软,线缆前端插头为Micro-USB插头,鼠标前端的插入槽比较深,可以很好的固定线缆。

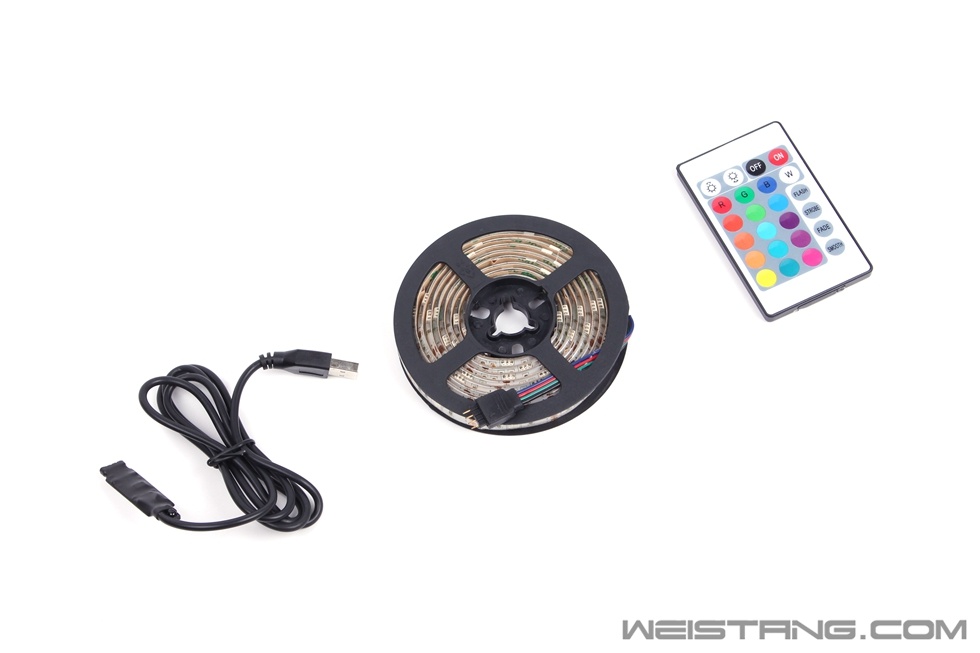

RGB灯光补偿玩具

RGB灯带,这个要么是贴在桌子侧面制造墙壁的风光氛围,要么贴在机箱内部,制造机箱内的灯光效果。


注胶内侧的RGB灯珠

看着眼熟吧,电脑主板上常会看到的12V 4pin的灯控接口。

USB供电的无线RGB控制器

接口特写

无线RGB灯带遥控器

遥控器背面

内置CR2025纽扣电池


鼠标拆解

鼠标的拆解相对于有线版G502来说难度增加了不少,特别是鼠标的上壳部分的拆解需要特定的流程,不然鼠标上壳根本拆不下来。除非鼠标有问题,不建议个人进行拆解。撕掉鼠标底部的胶贴就能看到四颗螺丝了。

分离上下壳两部分的时候注意要先拆掉排线

鼠标下壳部分特写,充电和光学传感器部分都集中在这里。

PCB特写

PCB背面特写

罗技定制的HERO 16K光学传感器,dpi可以从100-16000自定义调节,最小步进为1dpi。

2.4G无线接收器芯片,这个芯片还内置了蓝牙传感器,只是并没有进行开启。

鼠标开关特写

Micro-USB接口特写

光学透镜特写

鼠标底壳特写

鼠标上壳内置了10多颗螺丝,拆解起来十分繁琐,首先要把内侧螺丝全部拆掉,滚轮模组下面的螺丝不用拆。其次就是把掌托外壳拆掉,再把灯口固定的螺丝拆掉,最后处理掉上壳内置的四颗螺丝才能把内置的模组拆下来。

上壳及按键特写

加厚的按键柱特写

鼠标按键的张力弹簧

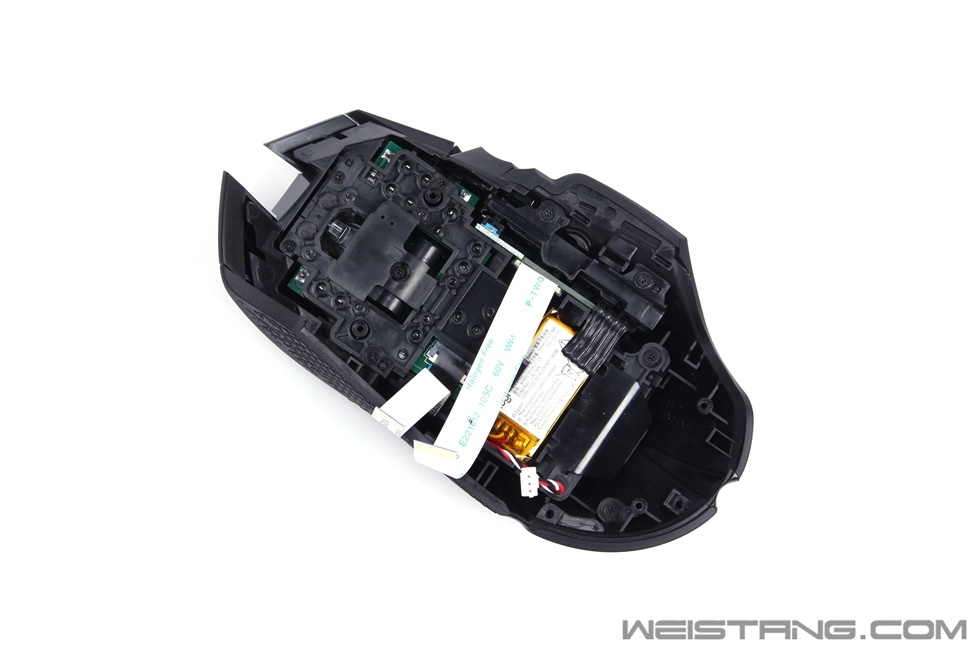

鼠标上壳的内置模组

镂空金属滚轮

经典的滚轮模组

控制滚轮左右方向的压力弹簧

滚路模组特写

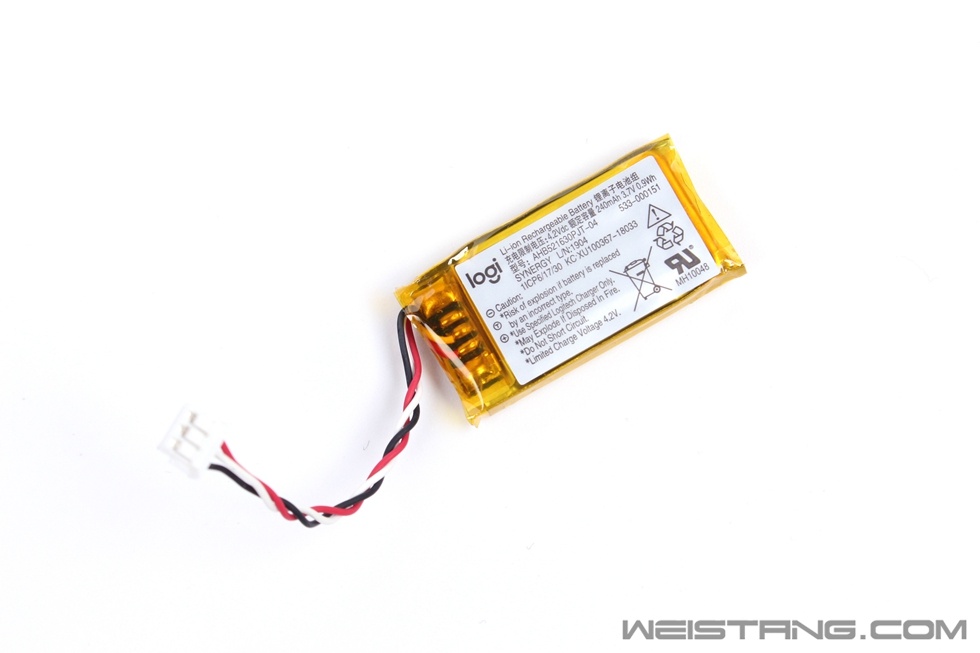

尺寸小巧的内置锂电池,容量为240mAh

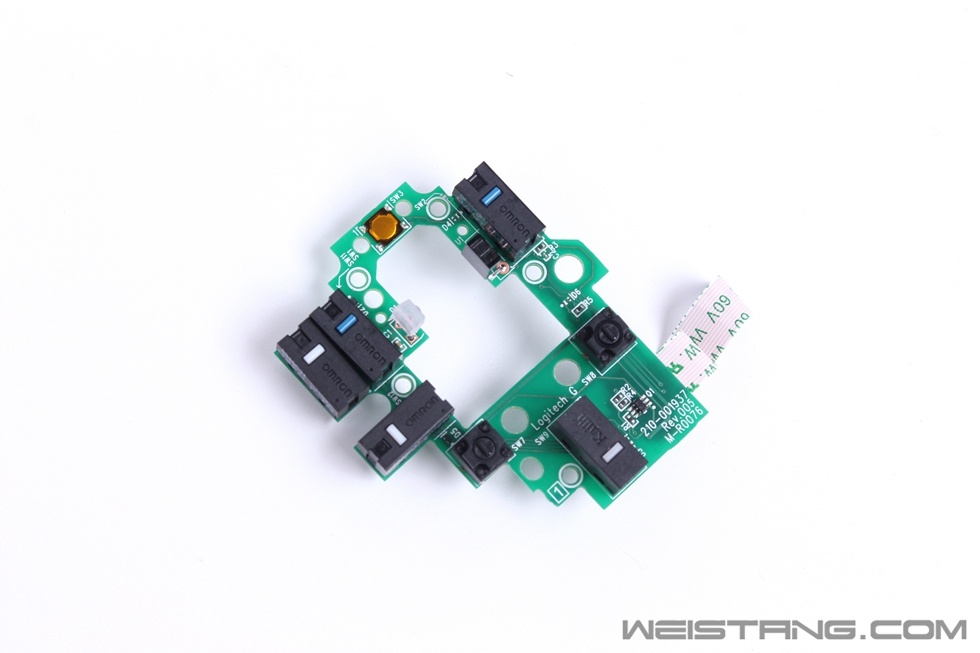

按键PCB特写

按键PCB背面


dpi切换键采用的是最普通的欧姆龙7N微动开关。


左右两侧按键采用的是欧姆龙的D2FC-F-K(50M)微动开关。

侧键PCB特写,值得注意的是狙击键采用的是凯华的蓝点微动而前进和后退键采用的是欧姆龙的蓝点微动,采用不同品牌微动的目的就是差异化狙击键和侧键的按键手感。

侧键PCB上的Led灯珠,Logo上的灯光就是从这里照出来的。

上壳模组支架,密密麻麻全是螺丝孔位。

模组支架背面特写


驱动界面

灯光设置,在这里可以设置灯光的模式和变换时间,还可以调节灯光的亮度。如果有其他罗技外设的话可以实现多外设的灯光联动。

按键自定义界面中可以对鼠标上的11个按键进行自定义设置,其中还可以将编辑好的宏进行触发按键的设定。

灵敏度设定中可以设置鼠标5个档位的速度,还可以设置鼠标的回报率

在鼠标的设置界面中可以看到鼠标的当前电量,续航时长及配置文件的设定。

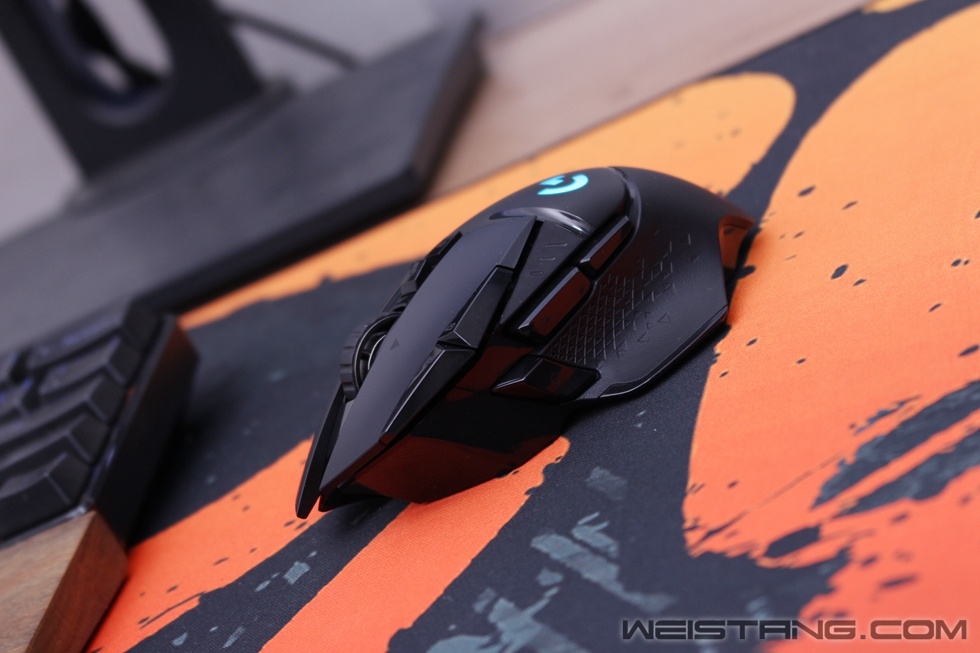

鼠标实拍

罗技G502 LIGHTSPEED 无线版游戏鼠标

鼠标特写








罗技G602鼠标已经使用了1年多了,现在换回无线版的G502重量上确实轻了一些,但是左右键的清脆度没有G602好,背部隆起高度也偏低一些。总的来说手感还是不错的。



总结

罗技官方给G502 LIGHTSPEED 无线版游戏鼠标的评价是王者归来,它是超越时代的经典。我个人觉得这个评价真的是一点都不过分,无线版G502游戏鼠标依然是保留了原汁原味G502有线版的味道吗,这就是告诉使用者它还是它,但是无线版的鼠标毕竟要顺应潮流,在轻量化和续航时间上都有突破, LIGHTSPEED无线传输技术大大降低信号延迟,响应时间可以降低至1ms,所以当使用者真正驾驭这款鼠标的时候才会发现它不再是它。鼠标的按键依然是比较容易打油的ABS材质,能把按键摸的发亮说明你一定是长时间的使用它,为了细腻的触感罗技在表面材质上一直执着于此。罗技这两年的新品无线游戏鼠标确实不少,亮点也很多,但是无线版G502的存在感觉更多的是为了圆玩家的一个期盼,给罗技设计的对白就是:“这回大家满意了吧”。

PS:作为一个罗技G500系列游戏鼠标的忠实玩家,罗技G502 LIGHTSPEED 无线版我十分满意。近期可以考虑买一只有线版的G502来收藏了。
