10nm工艺！Intel全新架构Ice Lake首次现身

已经发布的i3 8121U已经采用了Cannon Lake架构，10nm，而且受限于自家10nm的工艺问题连核显都没加，要知道这可是针对超便携移动平台的一款处理器，杀掉自家核显的不是消费者而是Intel自己，真是可笑！同时目前今年发布的U后缀的移动平台i3阵营也是百花齐放，从Kaby Lake，Coffee Lake，Whiskey Lake到Cannon Lake四种架构产品都有，这种情况对于市场来说绝对不是好事。

第二代10nm工艺产品的代号则是Ice Lake， 会在架构上发生较大的变化，是最近三年多革新最多的一次。

Intel去年6月就已宣布Ice Lake设计完成，随后大方地在官方数据库里列出了这个代号，路线图上还出现过服务器级的Ice Lake-SP，但一直没有给出任何细节，何时发布也不确定，看起来至少得2020年。

现在，GeekBench数据库中第一次出现了Ice Lake的身影，是个消费级平台，搭配DDR4 SO-DIMM内存，而且只是双核心四线程，不出意外隶属于U系列低压低功耗序列。

最有趣的是缓存部分。一级指令缓存容量仍是每核心32KB，一级数据缓存则从每核心32KB增加了一半达到每核心48KB，二级缓存更是翻番为每核心512KB。

三级缓存则没有变化，在这款双核心上仍是共享式4MB。

很显然，Ice Lake重新设计了缓存架构，执行效率肯定会有明显的提升。

这颗新U的频率未检测出来，GeekBench跑分也不高，还不如现在的Whiskey Lake家族新品i3-8145U 2.1-3.9GHz，毕竟是早期工程样品频率不会多高，另一方面也还需要慢慢调教优化。

Ice Lake

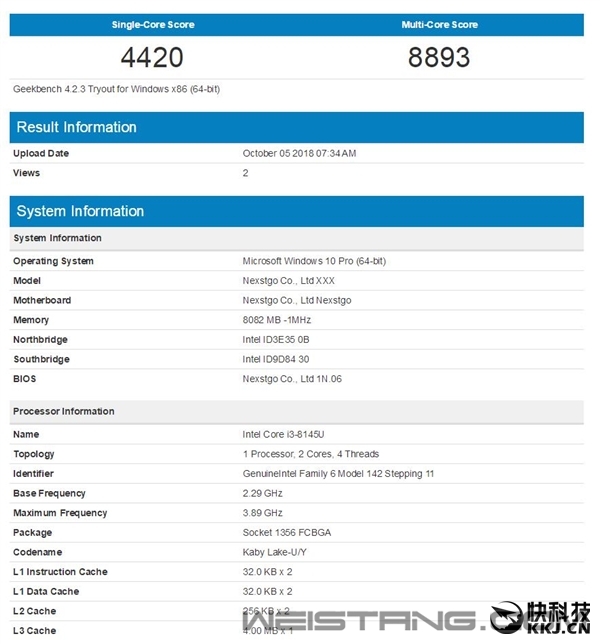

Whiskey Lake i3-8145U
