小米8探索版不完全拆解：我们发现了一个秘密

你可以并没有抢到米8探索版，但是我们已经拆过了～

自发布以来很多人就对那块装饰主板充满了疑问，是主板还是贴纸的争论喋喋不休还有为啥探索版的电池会缩水？我们一起拆开看！

1、装饰主板释疑

拆解视频：点此。

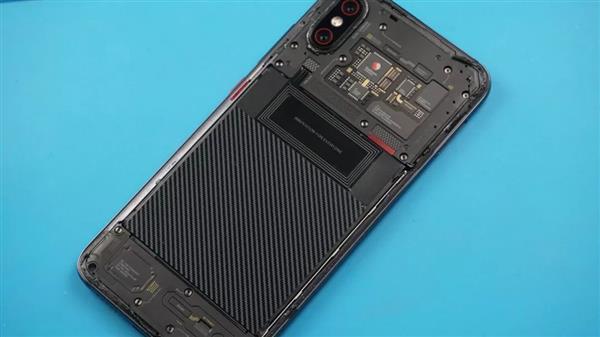

小米8透明探索版的这块装饰主板，我们来言简意赅地总结下：

1、肯定不能是贴纸，是跟真主板材质一样的铜板；

2、当然也不是实际工作的PCB板，只起到装饰作用；

3、电容电阻是SMT真封装上去的，但骁龙logo那块不是；

其他的不再做过多解释，虽然没有实际功用，但装饰主板确实让透明后盖更好看。

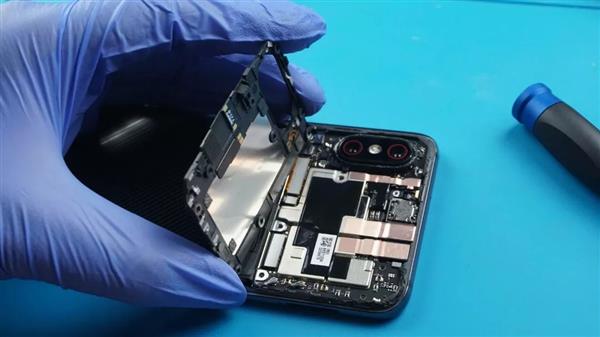

这层铜片嵌套在整个塑料盖版中，并与下方的NFC线圈相连，当你揭开装饰主板后，还是无法看到真实的PCB板结构，里面就没那么好看了，有石墨贴、金属屏蔽罩、以及一些排线PIN口。

我比较担心的是，装饰主板是否会影响真PCB板的散热，不过按照铜的导热率，是要比全部都用塑料盖版强的，所以这块装饰主板真的只是为了酷～

2、编码结构光的区别

小米8探索版从2D的红外人脸识别，升级到3D编码结构光，跟iPhone X和Find X的结构光不太一样，编码结构光不需要经过DOE衍射，打在人脸上的不是伪随机散斑光点，而是33000个编码光点，这些光点通过mask遮挡形成编码图案，功耗会相对高一些。

除了解锁之外，还能实现类似Animoji的Mimoji动画表情，但并没有进行支付级别适配，米8探索版支付还是用的屏下指纹。

3、为何电池缩水到3000mAh

首先根据小米内部人士消息，顶部PCB结构设计虽然变了，但并没有压缩电池高度空间，两者的机身宽度也就是电池宽度又一致，那么唯一影响电池体积的只有厚度了。

拆开底部PCB盖板后发现，在电池底部还有一层金属衬板。之前爱玩客考拉拆解NEX，也有发现类似结构。

所以分析米8探索版和vivo NEX的共同点，凰家评测猜测造成电池变薄有两个原因：

1、屏下指纹

两者都采用了第三代屏下指纹，这项技术的原理是用摄像头Sensor拍摄指纹，所以有可能是这枚Sensor的厚度挤掉了一部分机身厚度空间。但这不是金属衬板存在的必要条件，所以我们接着看下一个共性点。

2、震动支撑

米8探索版在屏下指纹识别区域支持压感，也就是说具备震动马达件，NEX有全屏幕发声技术，技术原理上也是通过震动传递声音，那么这层金属衬板的作用，可能就是为了震动能量提供结构支撑，也就造成了厚度上对电池容量的压缩。

当然，以上只是我们的猜测，也欢迎大家一起来参与讨论。
