[原创] 拯救G9X更换微动及飞线(有备无患)

[复制链接]
发表于 2014-7-22 23:09 | 显示全部楼层 |阅读模式
       这次拯救的是G9X,据鼠标主人说,鼠标有条PCB上印刷电路线断了,我就想起去年换的G9X,我也差点弄断。G9X恶心的地方就是PCB板子特别薄,印刷电路线特别细,摘微动弄不好就会带起来一根。线会跟PCB板子直接分离开。线断了所以我们只能通过飞线来完成维修。我们上图。


鼠标发过来盒子都没封口。

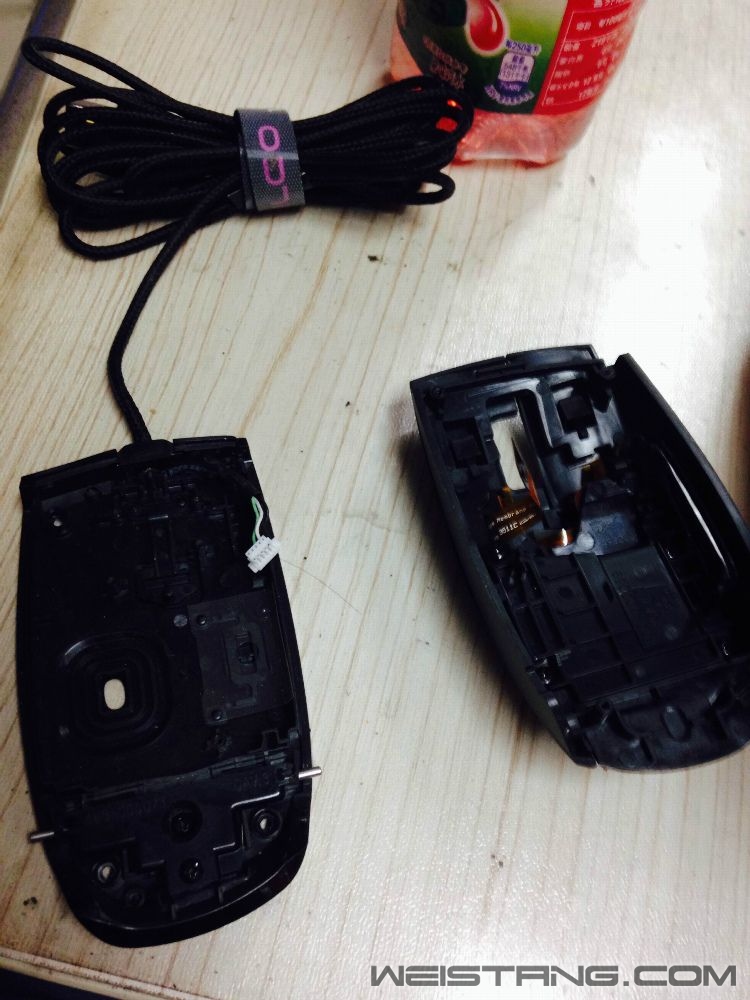

拿出G9X居然这么轻,一打开,里面都是空的,真心吓我一跳。内脏都拿去了?

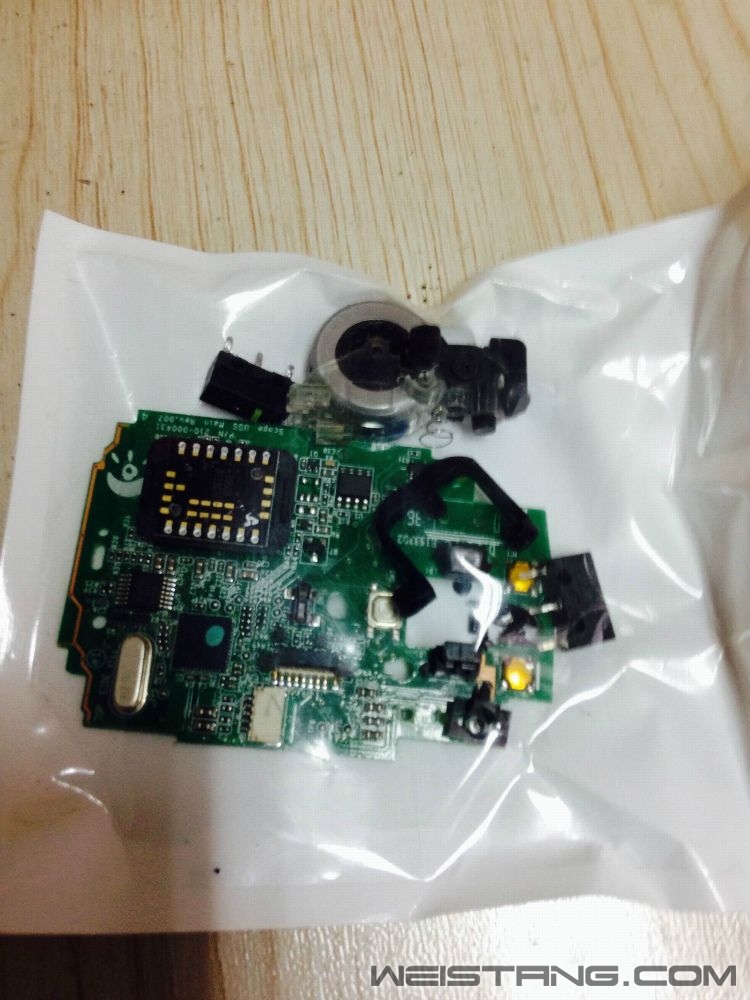

原来内脏在盒子深处,用塑料密封袋装起来了,里面的微动是松下的绿点。


对于PCB板子上找线,最恶心的就是线比较细,比较密集,看着看着就眼花了,在这里对付薄PCB板子我都是这么找。用强光手电照射板子背面,你再看板子上的金属线就非常的请出来了。不信你们也可以来试试,厚PCB就算了,因为光照射不过去。

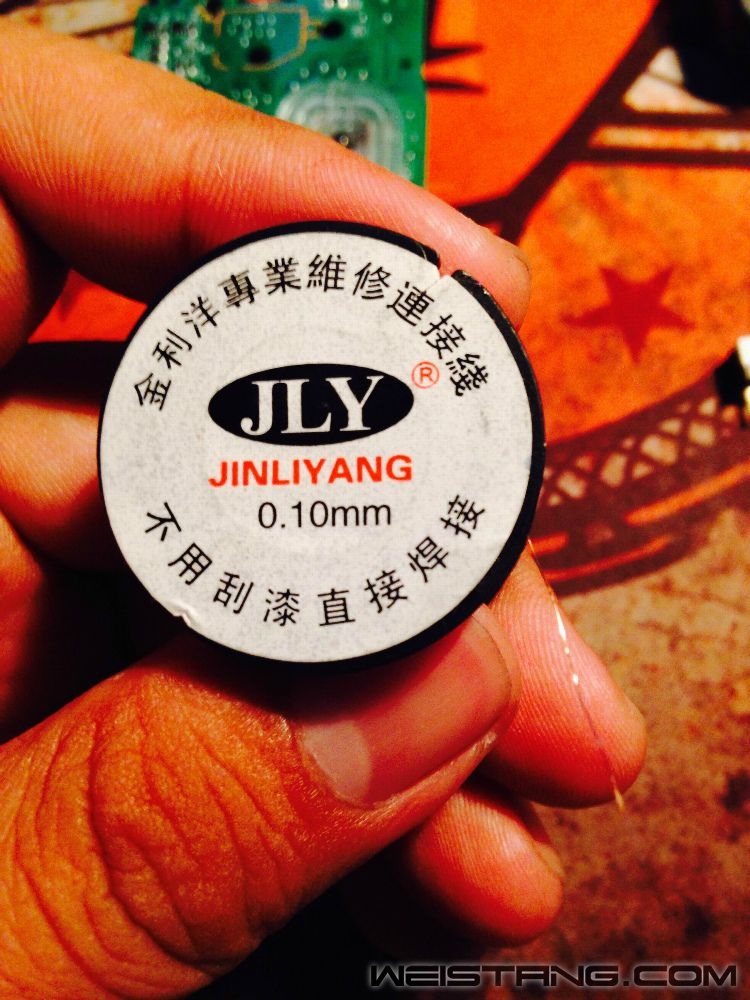

飞线用的漆包线,0.1毫米,不用刮漆直接焊接。高温会自动融化铜线上的漆。非常好用。


将微动换上,进行飞线,这板子出了左键的第一个微动引脚焊盘还能用,剩下的都报废了。所以有三条线要飞。


飞完线的接点位置焊点比较小,防止碰坏焊点这里我们美纹纸来进行粘贴保护。最后给大家飞线图两张。


先看A面,就是板子的正面。红线标注的就是之前印刷线路被撕开的那一段。一会要结合下一张图看板子B面来找到飞点。


焊点很小,所以点上数字标记的也比较小。大家要费眼了。


       总结:G9X的线路是焊在B面,但是线路是穿孔走线,线路都是走的A面板子,最后又走穿孔线再到B面。找到飞线的点位,直接就从B面板子上飞到相应的点上就行。应主人的要求,左键换松下绿点,右键换7N就行。换上以后,测试各种功能一切正常,左键感觉非常好,点击和确认敢很细腻,就是松下的绿点比较贵,貌似要接近20块钱一个了。有兴趣的朋友可以试试。


评分

5

查看全部评分

发表于 2014-7-22 23:33 | 显示全部楼层
G9X飞线比较不太好找 飞线图参考意义太大
果断分享到微信朋友圈

点评

谢谢胖鸟支持。他们都开始叫我飞线哥了。。。。  详情 回复 发表于 2014-7-22 23:47
发表于 2014-7-22 23:38 | 显示全部楼层
filco的线?还是扎线带 ?楼主好手法 0.1mm的很细了 保护措施也很到位

点评

就是普通扎带,具体上面的字母我没仔细看。  详情 回复 发表于 2014-7-22 23:48
发表于 2014-7-22 23:43 | 显示全部楼层
4P照的好有感  这是焊盘基本全挂的节奏啊

点评

焊盘只有左键的第一个引脚没挂,其他都挂了。第四张图你仔细看连断了的那条线的白色印都能看清楚。  详情 回复 发表于 2014-7-22 23:49
 楼主| 发表于 2014-7-22 23:47 | 显示全部楼层
大胖鸟 发表于 2014-7-22 23:33
G9X飞线比较不太好找 飞线图参考意义太大
果断分享到微信朋友圈

谢谢胖鸟支持。他们都开始叫我飞线哥了。。。。

点评

线总  详情 回复 发表于 2014-7-23 08:57
 楼主| 发表于 2014-7-22 23:48 | 显示全部楼层
、独眼龙 发表于 2014-7-22 23:38
filco的线?还是扎线带 ?楼主好手法 0.1mm的很细了 保护措施也很到位

就是普通扎带,具体上面的字母我没仔细看。
 楼主| 发表于 2014-7-22 23:49 | 显示全部楼层
神盾之子 发表于 2014-7-22 23:43
4P照的好有感  这是焊盘基本全挂的节奏啊

焊盘只有左键的第一个引脚没挂,其他都挂了。第四张图你仔细看连断了的那条线的白色印都能看清楚。
发表于 2014-7-22 23:52 | 显示全部楼层
焊盘都没了 直接上焊锡 微动会晃吧 有没有想过弄比较薄一些的铜垫片用胶水站到pcb上然后把微动焊到铜垫片上 反正焊盘也没了 不知道我这个想法可行否

点评

焊锡尽量靠下沾,微动就能固定死。焊好后可以拿手轻微晃晃,只要晃不动就没问题。  详情 回复 发表于 2014-7-23 08:12
发表于 2014-7-23 00:06 | 显示全部楼层
太厉害了

点评

就是些基本的电器维修手艺  详情 回复 发表于 2014-7-23 08:13
发表于 2014-7-23 01:25 | 显示全部楼层
这么一照,感觉G9X的PCB好薄啊,,略微感觉复杂了点,等我开帖放RAW的PCB,那才是我喜欢的

点评

那板子薄的都可怕。这做工有点对不起罗技这牌子  详情 回复 发表于 2014-7-23 08:14
发表于 2014-7-23 07:50 | 显示全部楼层
这飞线。。。飞线哥!

点评

现在都这么叫我了。  详情 回复 发表于 2014-7-23 08:14
 楼主| 发表于 2014-7-23 08:12 | 显示全部楼层
吉泽明步 发表于 2014-7-22 23:52
焊盘都没了 直接上焊锡 微动会晃吧 有没有想过弄比较薄一些的铜垫片用胶水站到pcb上然后把微动焊到铜垫片上 ...

焊锡尽量靠下沾,微动就能固定死。焊好后可以拿手轻微晃晃,只要晃不动就没问题。
 楼主| 发表于 2014-7-23 08:13 | 显示全部楼层

就是些基本的电器维修手艺

点评

对于已经焊坏两个鼠标的人。。。。你就是大神  详情 回复 发表于 2014-7-23 08:42
 楼主| 发表于 2014-7-23 08:14 | 显示全部楼层
D.kun`PaJero 发表于 2014-7-23 01:25
这么一照,感觉G9X的PCB好薄啊,,略微感觉复杂了点,等我开帖放RAW的PCB,那才是我喜欢的{:4_100 ...

那板子薄的都可怕。这做工有点对不起罗技这牌子
 楼主| 发表于 2014-7-23 08:14 | 显示全部楼层
Mick 发表于 2014-7-23 07:50
这飞线。。。飞线哥!

现在都这么叫我了。
发表于 2014-7-23 08:42 | 显示全部楼层
W.L.Troy 发表于 2014-7-23 08:13
就是些基本的电器维修手艺

对于已经焊坏两个鼠标的人。。。。你就是大神
发表于 2014-7-23 08:48 | 显示全部楼层
看的不是很明白。。不过我知道这个很吊
发表于 2014-7-23 08:57 | 显示全部楼层
W.L.Troy 发表于 2014-7-22 23:47
谢谢胖鸟支持。他们都开始叫我飞线哥了。。。。

线总
发表于 2014-7-23 09:24 | 显示全部楼层
又见海景g9x
发表于 2014-7-23 09:37 | 显示全部楼层
新一代手工帝~
