把“跑死马”塞进桌面吸尘器里

2018-2-1 04:14| 发布者: 大胖鸟| 查看: 1636| 评论: 42|原作者: 大胖鸟|来自: www.weistang.com

摘要: 北方灰尘大,东北特别如此,高层也免不了被灰尘侵袭,貌似身边这种桌面吸尘器挺流行,于是入了一台 某东二十几块,两节5号电池供电,底部是硬毛刷和吸尘孔,内部是一个3v直流马达驱动,看价格应该里面的马达比较 ...

北方灰尘大,东北特别如此,高层也免不了被灰尘侵袭,貌似身边这种桌面吸尘器挺流行,于是入了一台

某东二十几块,两节5号电池供电,底部是硬毛刷和吸尘孔,内部是一个3v直流马达驱动,看价格应该里面的马达比较渣,风扇转数低,吸尘能力当然就差,于是就有了这次简单的小改





  我多年攒的贴纸终于有地方用了,下次给这货贴满



底部毛刷较硬,清理鼠标垫要小心



内部的涡轮扇叶 边缘出风口有金属防尘网



  防尘网内部并没有除尘棉之类的,所以嘛,用完之后必须要洗手,必须要洗手,必须要洗手,这玩意设计的有问题在这里,下次改造应该考虑一下滤尘。




内部电机就是我们俗称的“白铁罐” 垃圾中的拖拉机



内部电路很简单 开关处是一个微动 然后给电机串了一个水泥电阻限流


  所以3v直流供电加上这个限流电阻,基本上不用担心上高转电机时间长会烧,因为肯定达不到最大转数,开始改的时候可以不用动这个电阻



主角来了

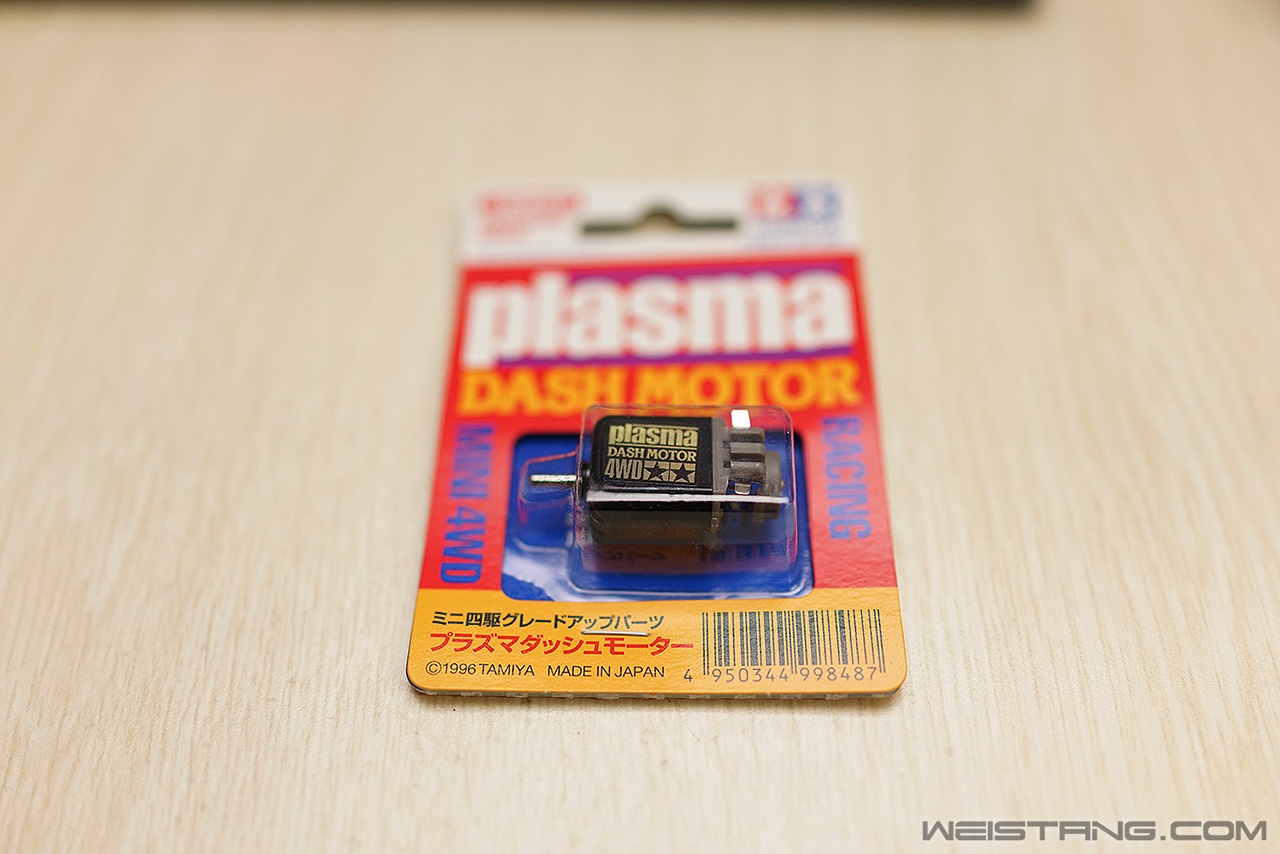

"跑死马"四驱车中经典高转马达



黑壳金字 此时手边缺的是一部四驱车

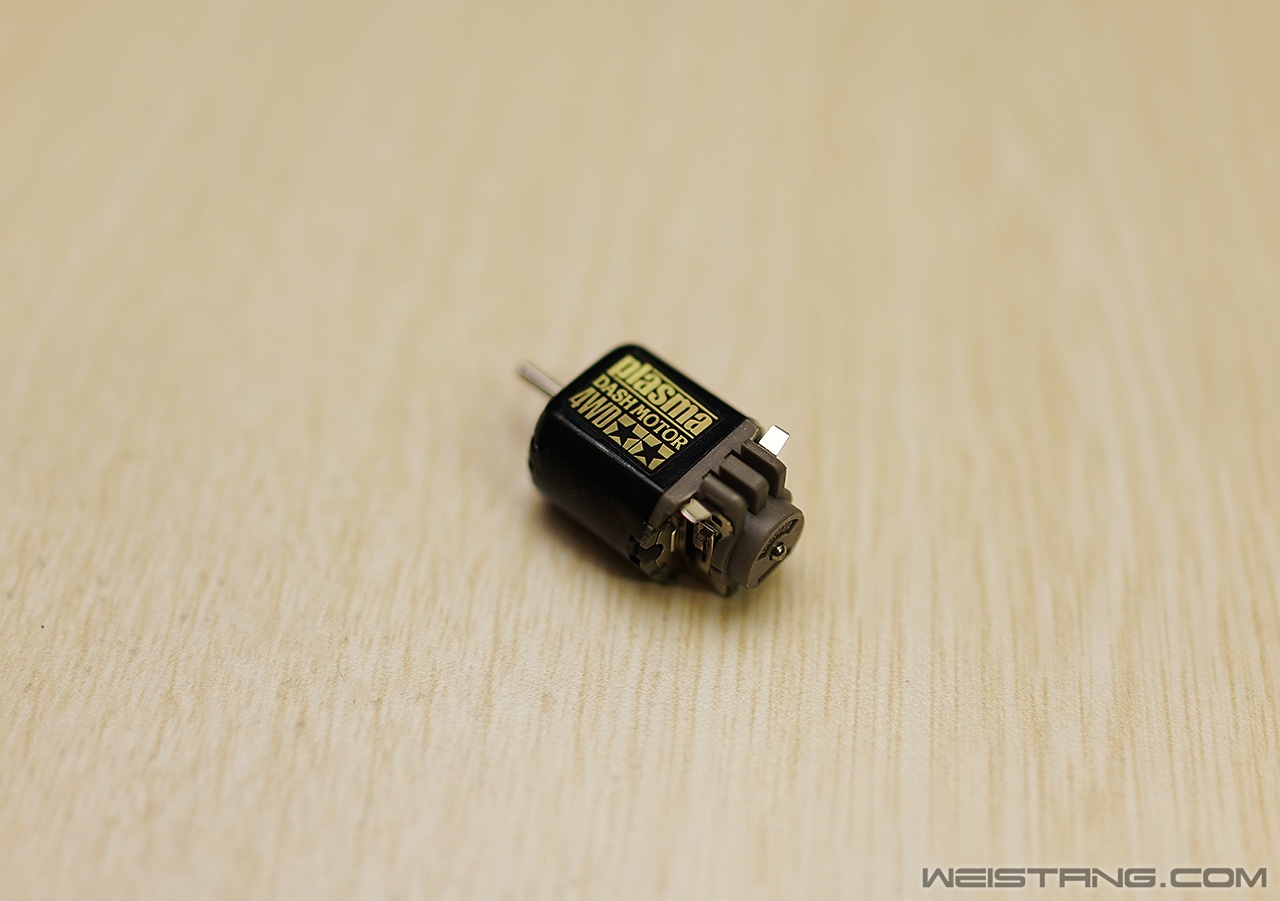

特写


  额定电压范围在2.4v~3.0v之间,扭矩1.4~1.9mN.m,转数25000~28000rpm,电流在4.1~5.2A,所以改完应该量一下两端电压,适当换一下限流电阻,当然如果从长寿命角度来考虑可以不用在意这些。



下面动手 很简单


  用钳子直接把原来的马达拽出来,然后把跑死马塞进去,刚好对位,但是底部没有螺丝孔了,所以需要用704胶来加固一下,同时也防止共振







  焊接好之后注意那个水泥电阻涂上一些硅脂,然后塞到马达旁边,回装后装好电池,转数大幅提升,当然电池消耗的也更快了!看来eneloop pro又不够用了!


  日常拿来清洁一下桌面或者工作台还是挺方便,记住用这种东西最好带手套,要不细小的灰尘都会吹到手上!
