酷冷至尊 MK750机械键盘拆解评测

2018-1-5 01:17| 发布者: 大胖鸟| 查看: 1034| 评论: 17|原作者: S-ing|来自: www.weistang.com

摘要: 〓文前言〓 ▼酷冷至尊的产品线风格似乎发生了变化,设计风格从以往的简约精干,变成了略shi微zu炫目的电竞外设装备。这次带来的文章内容为酷冷最近出品的——MK750 樱桃RGB红轴机械键盘。 〓相关参数〓 1.轴体 ...
〓文前言〓
▼酷冷至尊的产品线风格似乎发生了变化,设计风格从以往的简约精干,变成了略shi微zu炫目的电竞外设装备。这次带来的文章内容为酷冷最近出品的——MK750 樱桃RGB红轴机械键盘。

〓相关参数〓
1.轴体:樱桃RGB红轴。1600w色调节。
2.无冲:usb下6键/全域无冲自动切换。附送9颗双色透光PBT键帽。
3.宏键:多媒体独立按键控制、FN组合按键灯光及倍速设置、支持win锁定、宏录制。
4.线缆连接:镀金USB固定式线缆设计,键盘链接端为Type-C接口,线缆长176m。
5.尺寸:438mm(L) x 132mm(W) x 42mm(H)
6.重量:1003g。

7.其他:磁吸式可分离类肤皮质掌拖。
8.质保时间:2年(1年换新,1年保修)。

〓产品开箱〓
▼包装盒正面。紫、黑色调。这次也一改以往的酷冷至尊键盘设计风格,开始变为封套式。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘包装盒背面。
▼内盒与外封套。
▼内盒拿出,键盘主体以无纺布带做包裹,上部为类肤皮质磁吸掌拖。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘全家福:键盘主体X1、类肤皮质磁吸掌拖X1、说明书(质保卡)X1、钢丝拔键器X1、PBT双色键盘X9、Type-C接驳线X1。

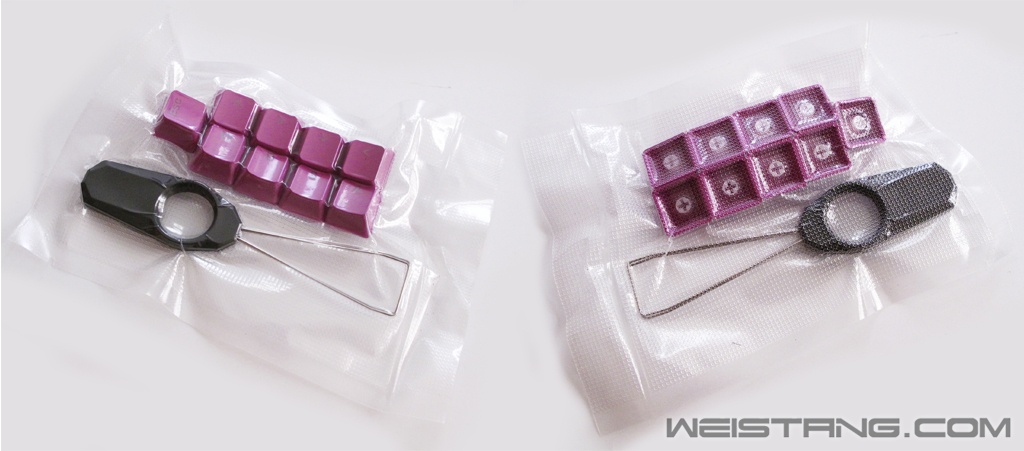

▼9颗PBT双色透光键帽:WASD共4颗、ESC一颗、上下左右方向键四颗。钢丝拔键器。这次酷冷直接采用高大上的吸塑进行键帽和钢丝拔键器的保护。
▼类肤皮质磁吸手托全貌。中心部位压纹酷冷LOGO。
▼掌拖背面。一共6处防滑脚设计。
▼掌拖侧面。为了形成统一设计风格,设计采用了斜面棱角做元素处理。整体上部的皮质掌拖部分还算是很厚实的。
▼下压酷冷LOGO可以看到掌拖柔韧程度。
▼防滑脚的不规则几何设计。通过结构可以猜测,下部暗藏螺丝。可以进行打开,这里我不在做拆解。
▼这是我目前接触到的第一款采用最新Type-C接口的机械键盘。对于mini口我不在表示对此接口的厌恶之情,对于更大带宽数据传输的Micro USB似乎也成为上个时代的产物了。尼龙编织材质线缆配合魔术粘带进行收纳。
▼链接键盘一端的高大上Type-C接口。而且接口是镀金的。

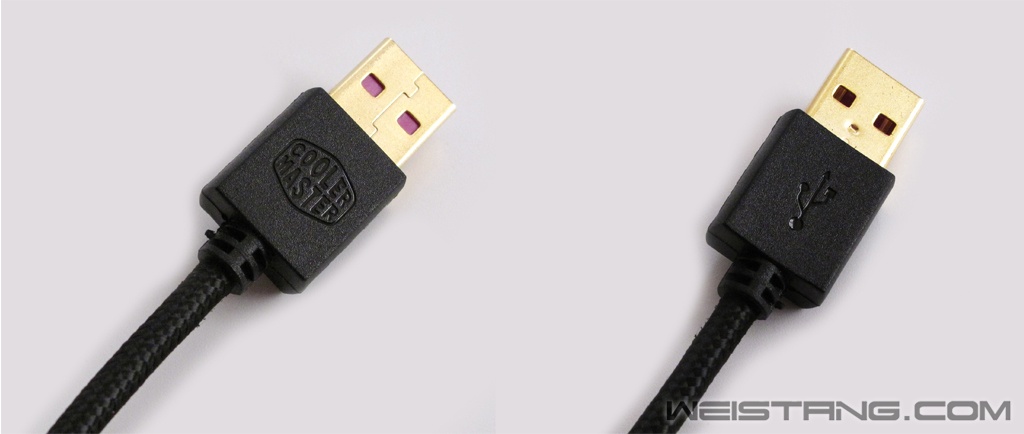

▼镀金UBS,链接电脑主机一方的接驳端口。
酷冷至尊 MK750 樱桃RGB红轴机械键盘。元素要点:“极窄”、“无边框”、“无钢板设计”、“CNC铝质加工工艺上部固定板(键盘上盖)”、“独立媒体控制键”“飞梭灯效”。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘俯视图。
▼正底面设计特点。这个“面”设计,酷冷采用镜面亚克力材质,配合以灯带进行设计。同时隐藏磁吸部件,配合掌拖“连接”。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘换个角度看下。
▼类肤皮质掌拖仅仅需要靠近键盘正底面,则会吸附连接。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘有侧面。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘左侧面。仔细观察实际很难发现上盖与下盖材质不同。然而实际上壳为铝质材质,下壳为ABS材质。
▼支起二级支脚。
▼相对于无钢板设计的机械键盘,也就是我们经常说的“裸轴式”键盘,打理清灰是很方便的。

〓产品细节〓
▼从这个方向可以看到键盘设计结构布局。
▼ABS涂层透光键帽,这个键帽的手感应该被很多酷冷的粉丝认可了。第一次接触,很不错。字体线条由于“镂空”的关系,也很“明确”。
▼F1为灯光灯光循环切换按键,共9种模式档位可供用户切换。F2—F4位RGB调试按键,分别为:红色、绿色、蓝色。模式实现需要与FN按键进行配合。
▼1—4按键为USER模式切换档,用户可自定义为4个个性模式,即P1、P2、P3、P4。模式实现需要与FN按键进行配合。
▼F5为LED灯光模式切换。F6—F7为LED前后灯效调节。F8为演示LED灯效。模式实现需要与FN按键进行配合。
▼F9为win锁定。F10位LED灯光模式录入。F11为录入宏。F12为删除宏。模式实现需要与FN按键进行配合。
▼上下按键,分别为键盘LED灯效流动速度切换。左右按键,分别为键盘LED灯效方向切换。模式实现需要与FN按键进行配合。这里面其实有两个FN组合模式我漏拍了,就是音量加减调节,分别是Page UP与Page Down。
▼正底面的亚克力镜面效果。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘底部。可以看到三向线缆走线槽。
▼二级支脚设计。注意看上部的大防滑脚,是一体式的。
▼仔细看这个二级支脚的工艺。上半部与“背面”为软质橡胶,下部为ABS硬质件儿。有些品牌的产品,这块很多还在采用双面不干胶进行粘结。
▼ABS涂层透光键帽。

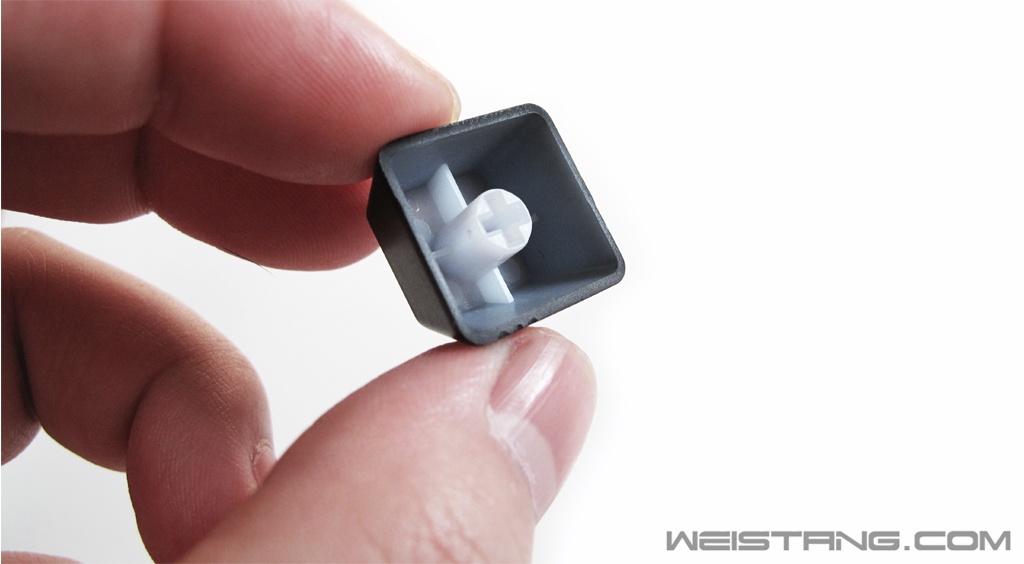

▼键帽背面设计工艺。
▼樱桃RGB红轴!!RGB最爽滑的轴体。当然也采用卫星轴设计。

〓产品拆解〓
▼蓝圈中共71颗螺丝,一并取下。

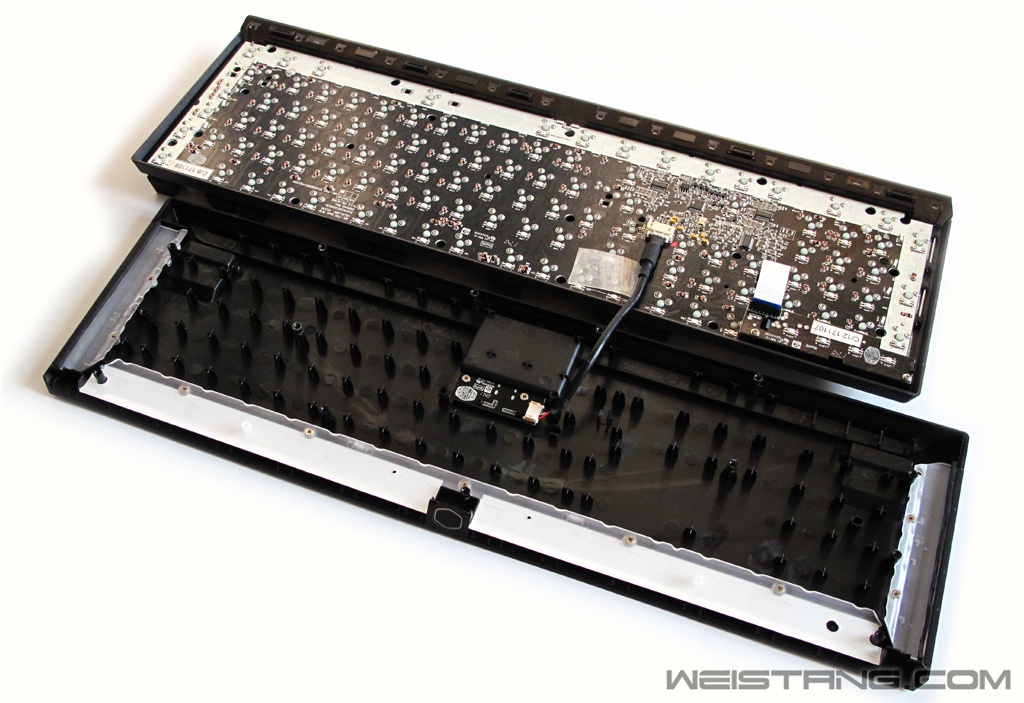

▼轻轻用拆机板分离上下壳。注意,键盘正底面实际是在拼合上下壳基础上,再进行“插入”安装的。
▼接驳口PCB子板总成。我一直很赞赏酷冷这个设计,因为我们有拆装维修手机经验的朋友都知道,对于手机音量键、数据接驳口这些部件实际都属于易耗损元件,如果做成一体式的,后期维修更换十分麻烦。如果做成一个灵活的,可拆解总成模块则十分方便后期的维修。而纵观目前很多老旧mini USB接口的机械键盘,还在让端口元件直接焊接在PCB上,一旦端口损坏,想必只有飞线可以解决了。这种子板设计则可以最快速的解决维修问题。
▼Type-C母口,子板总成正面。
▼底壳内部设计开模。白色的部分为导光灯带。
▼一开始我还想着正底面的这个酷冷“LOGO外圈”是因为加工设计工艺不好实现,而只做的“外圈”。实际经过询问了解,此为酷冷全新VIs识别。
▼下壳内部的支撑柱(加强筋)。由于上壳采用CNC工艺设计,所以主板PCB没有更“完整”的支持,必然多的加强筋也是必然的。对比以往的酷冷机械键盘产品,这个MK750的支撑柱着实的多。

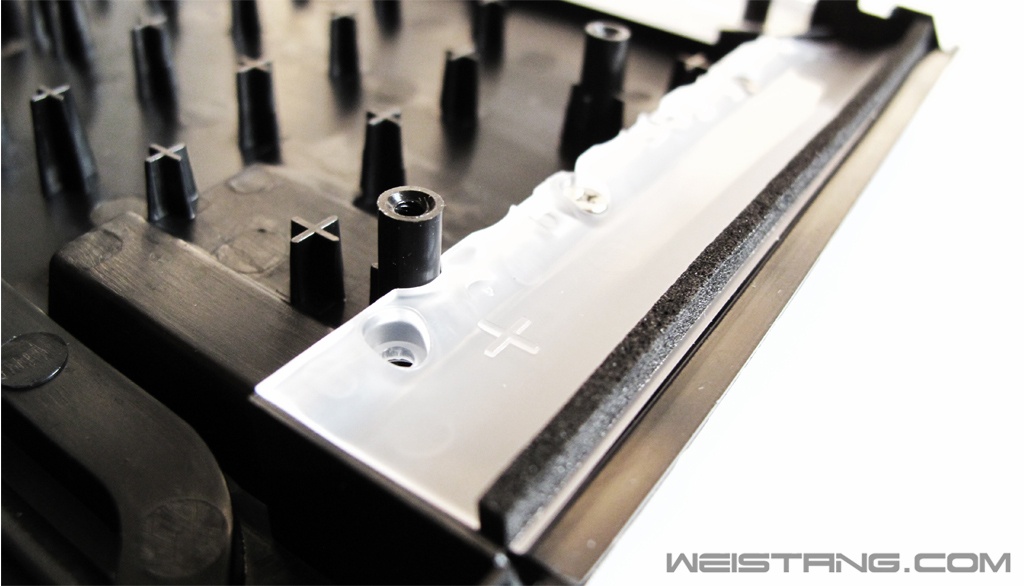

▼为了防止漏光同时做好上下壳的“接合”效果,采用了垫棉。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘主板PCB全貌。
▼MK750键盘左上角的媒体独立控制按键子板。和某品牌不同,没有采用直接靠“压住”排线与主板进行连接,酷冷的方案则于我之前评测过的一款芝奇键盘产品类似,采用插拔排线进行接驳。
▼取掉2颗螺丝,则可以拆解取下模块。
▼媒体独立按键子板正面。
▼焊点部分特写。
▼键盘灯带部分设计布局。
▼正底面,全新酷冷VIs识别图案灯带。
▼酷冷至尊 MK750 樱桃RGB红轴机械键盘主控为holtek(合泰) HT32F1654,为32bit Flash ARM。在我以往拆解评测的酷冷产品中于MsaterKeys L方案相同。3颗(左2右1)LED恒流驱动IC为MBIA043G。

〓加电上机〓
▼初始默认的RGB过渡渐变灯效。
▼镜面效果(MK750键盘正底面)。
▼独立媒体按键也没有出现刺眼的光效,好评。
▼RGB三色背光效果。整体灯光效果共10种模式:彩虹波纹、十字、减退、定制、星星、雨滴、色彩循环、呼吸、波纹、贪吃蛇。
▼关于这个类肤皮质手托的手感,我总摸着感觉似乎PU于尼龙防水布之间。当然防水性可以从此图看出,可以聚水成滴。
▼手感也是与以往的樱桃RGB轴体基本一致,樱桃的RGB轴体中,我仍坚持建议用户选择红轴产品。由于酷冷至尊MK750上壳采用CNC加工并且阳极氧化处理,手感质感都可以说不错的。当然CNC的成本之高也是大家熟知的。与之前的酷冷至尊机械键盘设计风格相比变化还是很大的。掌拖位置实际建议可以在设计宽1cm左右。
